Marka	LG
Model	CM24F
Rodzaj produktu	Klimatyzator split system
Czynnik chłodniczy	R32 (łatwopalny)
Zasilanie elektryczne	220-240 V ~ 50 Hz
Tryby pracy	Chłodzenie, Ogrzewanie, Wentylacja, Osuszanie, Auto
Funkcje specjalne	Tryb Jet, Sen, Timer, Automatyczne ponowne uruchamianie, Samoczyszczenie, Inteligentne czyszczenie
Oczyszczanie powietrza	Oczyszczanie plazmowe (opcja), Filtr PM1.0, Filtr odświeżający
Pilot	Bezprzewodowy z wyświetlaczem LCD, baterie AAA
Kierunek przepływu powietrza	Pionowy (góra/dół) i poziomy (lewo/prawo) z oscylacją
Typ instalacji	Ścienny, kaseton sufitowy, konsolowy, art cool (w zależności od modelu)
Zakres temperatury (chłodzenie)	18 °C do 30 °C
Zakres temperatury (ogrzewanie)	16 °C do 30 °C
Prędkość wentylatora	Wiele prędkości, w tym tryb Zefir (naturalny powiew)
Wskaźnik jakości powietrza	Inteligentny wskaźnik z kodowaniem kolorystycznym (Zielony/Żółty/Pomarańczowy/Czerwony)
Konserwacja	Czyszczenie filtra powietrza co 2 tygodnie, filtra plazmowego co 3 miesiące, filtra odświeżającego co 6 miesięcy
Bezpieczeństwo	Ochrona przed przepięciami, dedykowany wyłącznik, obowiązkowe uziemienie
Wymiary (jednostka wewnętrzna)	Około 800 x 300 x 200 mm (w zależności od konfiguracji)
Waga (jednostka wewnętrzna)	Około 10 kg
Wymiary (jednostka zewnętrzna)	Około 700 x 550 x 250 mm
Waga (jednostka zewnętrzna)	Około 30 kg
Stopień ochrony	IP24 (odporny na zachlapanie) dla jednostki zewnętrznej
Możliwość naprawy	Części zamienne dostępne przez autoryzowany serwis LG

Często zadawane pytania - CM24F LG

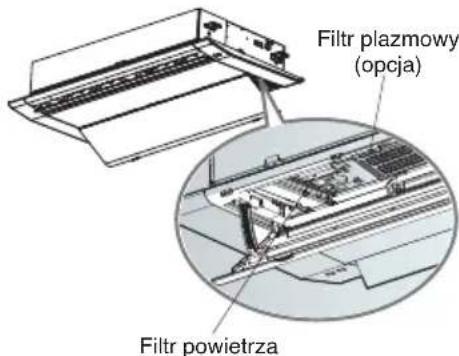

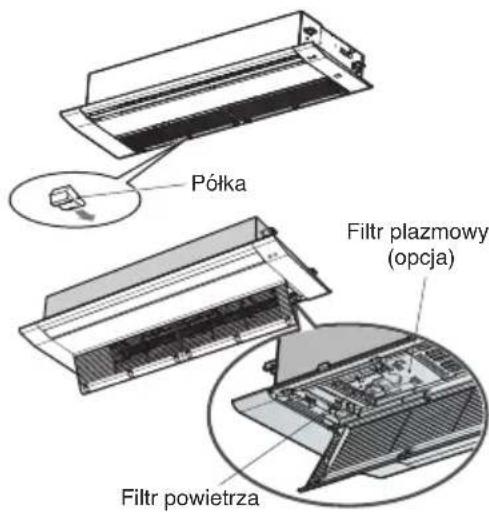

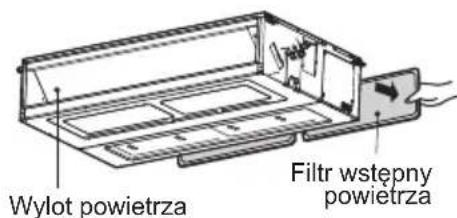

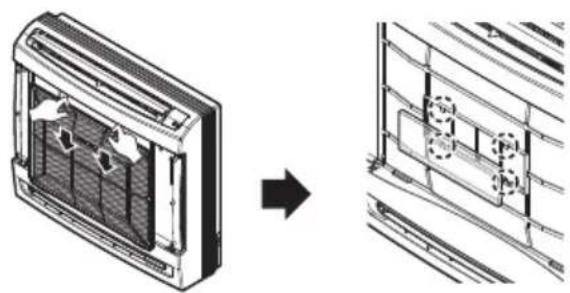

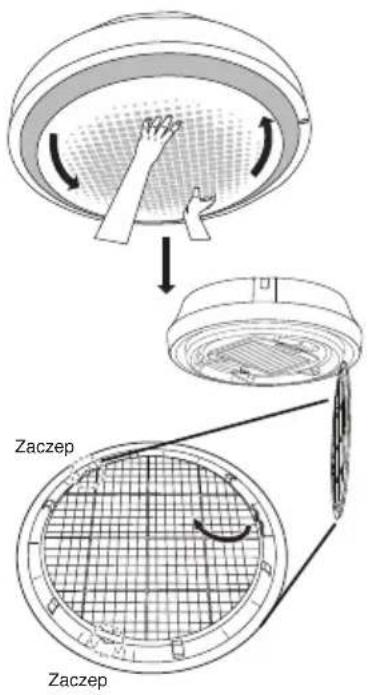

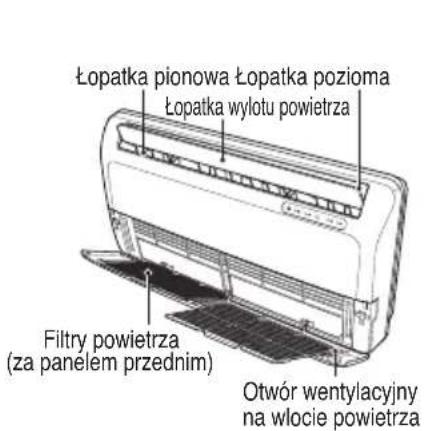

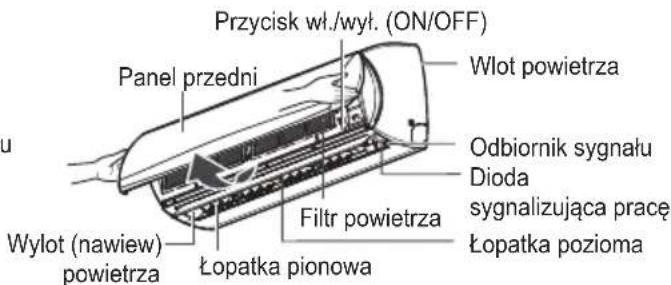

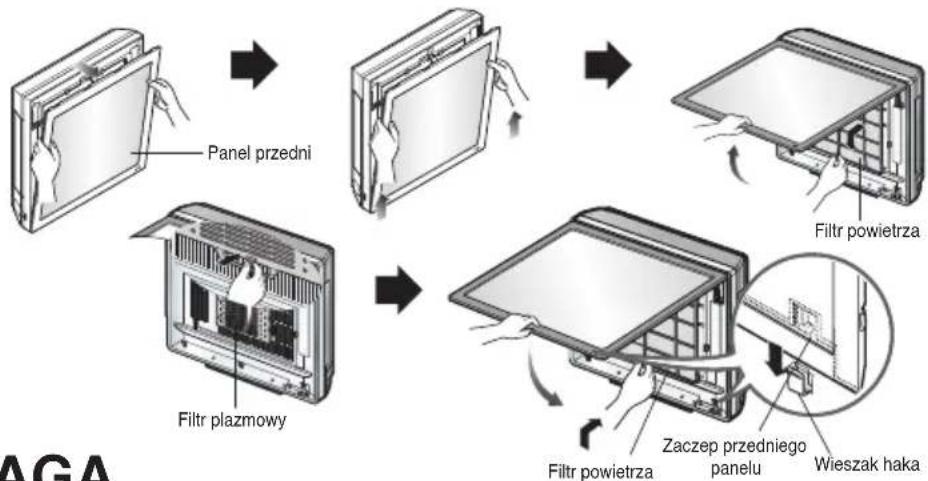

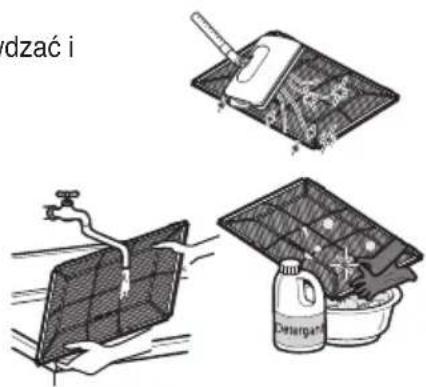

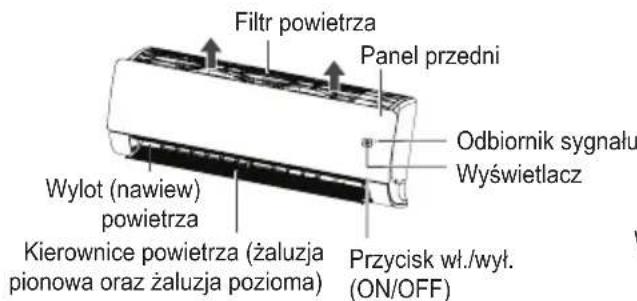

Jak czyścić filtry powietrza klimatyzatora ?

Wyłącz zasilanie i otwórz przedni panel. Wyjmij filtry. Wyczyść je odkurzaczem lub ciepłą wodą (maks. 40 °C) z łagodnym detergentem. Wysusz je w cieniu przed ponownym założeniem. Czynność tę wykonuj co 2 tygodnie.

Co zrobić, jeśli klimatyzator nie włącza się ?

Sprawdź, czy wyłącznik nie zadziałał i czy baterie w pilocie są sprawne. Upewnij się, że timer nie jest włączony. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem.

Jak korzystać z funkcji timera ?

Aby ustawić timer włączenia, naciśnij przycisk ON, następnie ustaw żądany czas przyciskami + lub -. Dla timera wyłączenia użyj przycisku OFF. Potwierdź przyciskiem SET/CLEAR. Timer uśpienia ustawia się przyciskiem SLEEP.

Dlaczego woda wycieka z jednostki wewnętrznej ?

Może to być normalna kondensacja. Sprawdź, czy taca ociekowa i rura odpływowa nie są zatkane. Jeśli wyciek nie ustaje, skontaktuj się z profesjonalistą.

Jak wymienić baterie w pilocie ?

Pociągnij pokrywę komory baterii, włóż dwie nowe baterie AAA zgodnie z biegunowością (+/-), a następnie zamknij pokrywę. Wymieniaj baterie, gdy tylko wyświetlacz stanie się słaby.

Co oznacza kodowanie kolorystyczne wskaźnika jakości powietrza ?

Zielony: dobry; Żółty: średni; Pomarańczowy: niezdrowy; Czerwony: niedostateczny. Stężenia cząstek PM10 i PM2.5/1.0 są wyświetlane w µg/m³ według norm (Globalne lub Chiny/Indie).

Jak aktywować tryb Jet Cool (szybkie chłodzenie) ?

W trybie chłodzenia naciśnij przycisk JET MODE lub JET COOL. Urządzenie pracuje z pełną mocą, aby szybko obniżyć temperaturę. Aby anulować, naciśnij ponownie ten sam przycisk lub zmień prędkość wentylatora.

Czy klimatyzator może pracować w trybie ogrzewania ?

Tak, jeśli twój model jest odwracalny. Wybierz tryb ogrzewania przyciskiem MODE, następnie ustaw żądaną temperaturę (16-30 °C). Wentylator będzie emitować ciepłe powietrze.

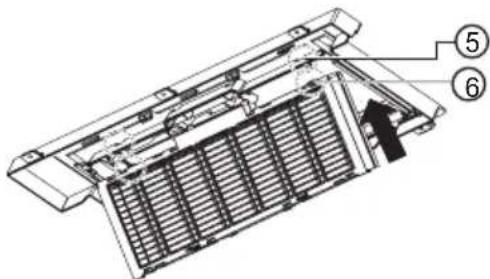

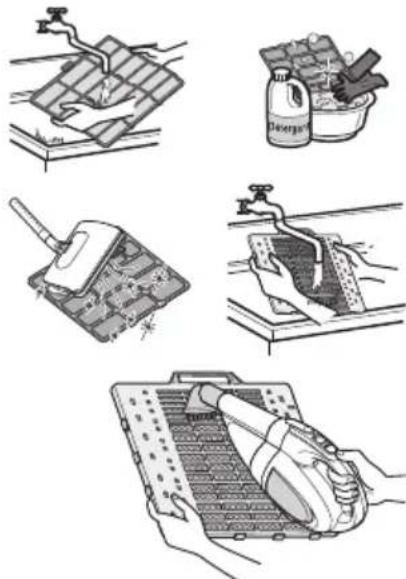

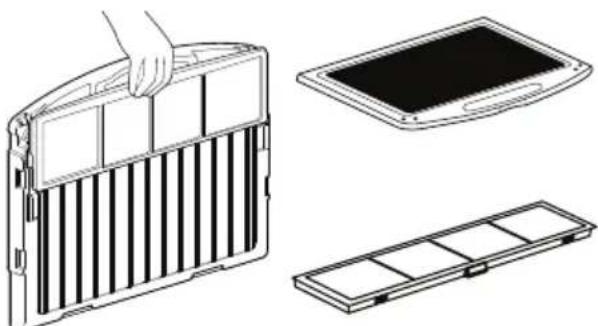

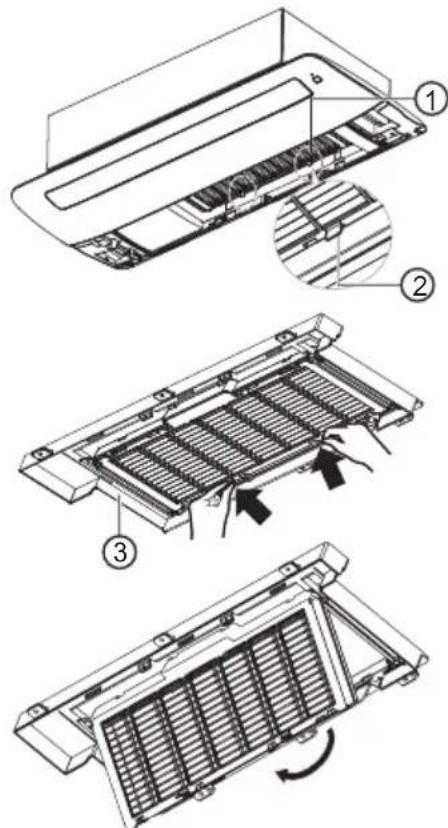

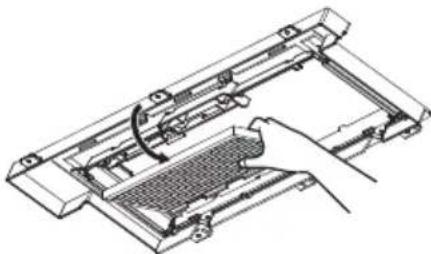

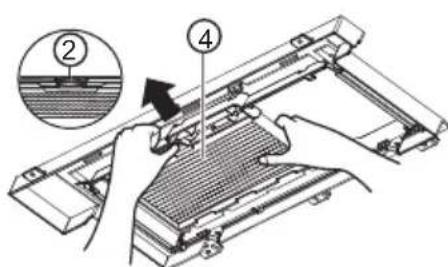

Jak czyścić filtr PM1.0 ?

Wyjmij filtr i zanurz go w ciepłej wodzie, delikatnie potrząśnij. Jeśli jest bardzo brudny, pozostaw go w wodzie z łagodnym detergentem na 30 minut. Dokładnie spłucz i wysusz w cieniu przez około 24 godziny przed ponownym założeniem.

Co zrobić w przypadku nieprawidłowego zapachu z klimatyzatora ?

Wyczyść filtry i sprawdź, czy nie ma pleśni. Użyj funkcji samoczyszczenia (30 minut wentylacji po wyłączeniu). Jeśli zapach nie ustępuje, skontaktuj się z serwisem posprzedażnym.

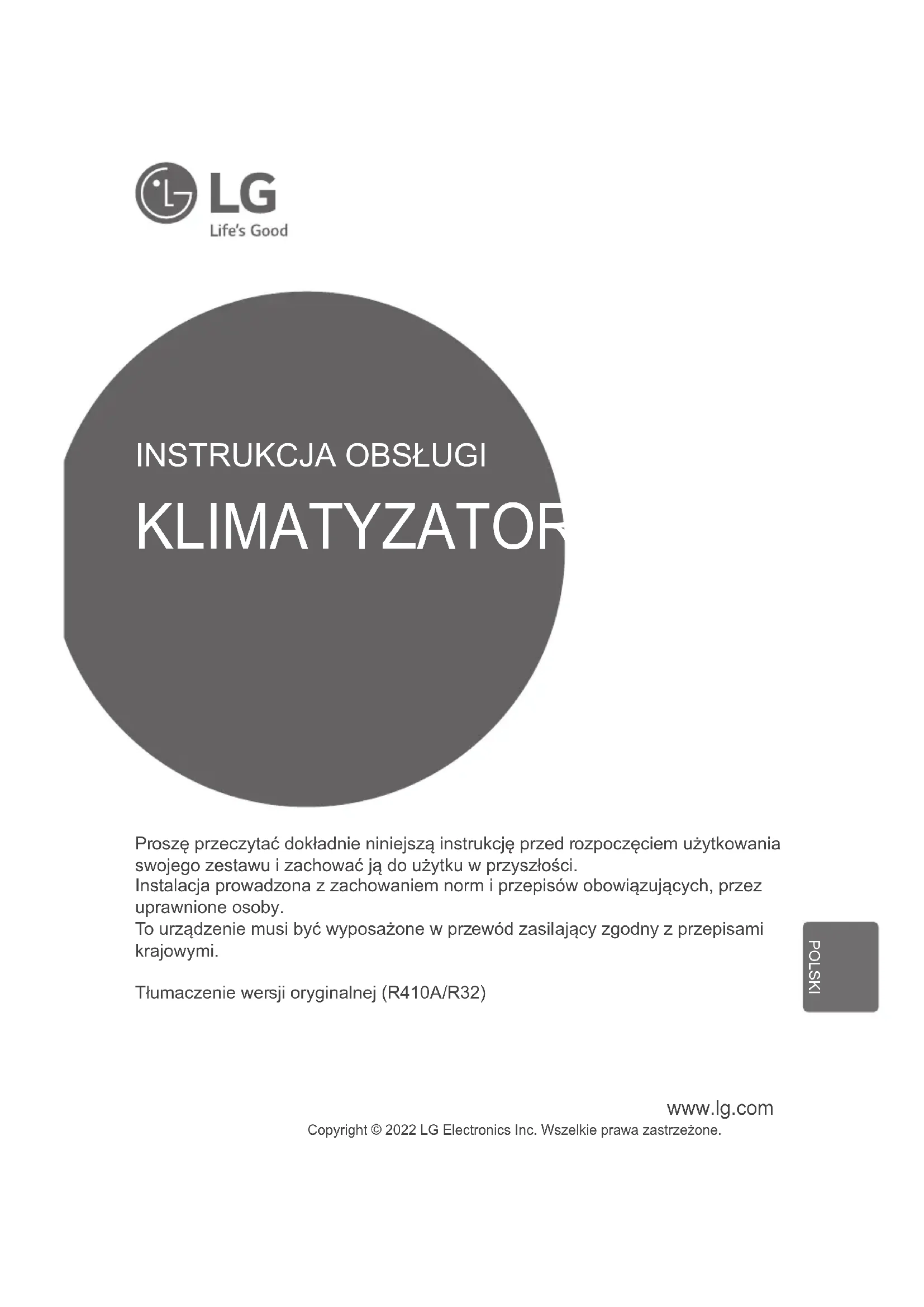

INSTRUKCJA OBSŁUGI CM24F LG

Urządzenie należy zawsze uziemić.

2 Za pomocą przycisku ustaw żądany czas.

wpisz

Automatycznie uruchom ponownie

Prosimy zachować niniejszą instrukcję przy rozstawianiu swojego zestawu i zachować ją do użytku w przyszłości.

Instalacja prowadzona z zachowaniem norm i przepisów przez przeszkolone osoby.

To urządzenie musi być wyposażone w przewód zasilający zgodny z przepisami krajowymi.

Tłumaczenie wersji oryginalnej (R410A/R32)

SPIS TREŚCI

3 INSTRUKCJE BEZPIECZEŃSTWA

9 PRZED ROZPOCZĘCIEM UŻYTKOWANIA

9 Przygotowanie do działania 9 Użycie 9 Czyszczenie i konserwacja 9 Serwis

10 INSTRUKCJA OBSŁUGI

10 Sposób montowania baterii 10 Konserwacja zdalnego sterownika bezprzewodowego 10 Metoda działania 11 Skrócona instrukcja obsługi sterownika bezprzewodowego (pilota) 12 Dostępne tryby pracy 14 Korzystanie z funkcji pracy automatycznej 15 Używanie funkcji ustawiania temperatury 16 Zmiana prędkości wentylatora 16 Korzystanie z funkcji kierunku przepływu powietrza 18 Korzystanie z funkcji opcjonalnych 19 Korzystanie z funkcji specjalnych 21 Funkcje zegara 22 Wybór kierunku wylotu powietrza (dla konsoli) 22 Tryb Zablokuj ustawienia 25 Praca wymuszona 25 Funkcja automatycznego ponownego uruchamiania

26 KONSERWACJA I SERWIS

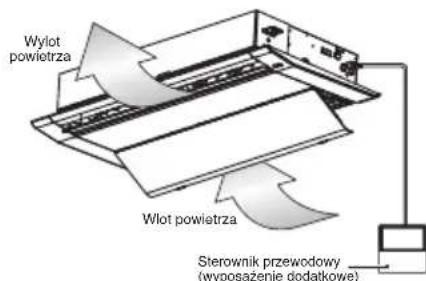

26 Kasetonowy 1-stronny (Kratka + Panel) 27 Kasetonowy 1-stronny (Z opcją oczyszczacza powietrza) 31 Kasetonowy 4-stronny 34 Kasetonowy Zaokrąglony 35 Kanał Zabudowany W Suficie 36 Art Cool Gallery 38 Jednostki wewnętrzne - Ścienne 39 Przypodłogowo - sufitowy (przekształtny) 40 Konsola 41 Gdy klimatyzator nie będzie używany przez długi okres czasu 41 Wskazówki dotyczące eksploatacji 42 Przed wezwaniem serwisu

Instrukcje bezpieczeństwa

Poniższe symbole są widoczne na jednostkach wewnętrznych i zewnętrznych.

i	Przed przystapieniem do obślugu urzadzenia, przyȩczytać dokladnie sądki ostrożnosci zawarte w tej instrukcji obślugu.		Obwody tego urzadzenia są napelnione sątowopalnym czynnikiem chłodniczym (dia R32).
	Ten symbol oznacza, są naleźdy dokladnie zapoznać są z instrukcja obślugu.		Ten symbol oznacza, są urzadzenia powinien obśluguość pracownik serwis uzgodnia z instrukcja montaquü

Poniższe wytyczne dotyczące bezpieczeństwa mają za zadanie zapobiegać nieprzewidzianym zagrożeniom i uszkodzeniom wynikającym z nieprawidłowej lub niezgodnej z zasadami bezpieczeństwa obsługi urządzenia. Wytyczne podzielono na kategorie „OSTRZEŻENIE" oraz „UWAGA" opisane poniżej.

Symbol ten wskazuje działania oraz zagadnienia, z którymi związane jest zagrożenie. Należy uważnie przeczytać sekcje oznaczone tym symbolem i postępować zgodnie z instrukcją, aby uniknąć zagrożenia.

OSTRZEŻENIE

Wskazuje, że nieprzestrzeganie instrukcji może powodować poważne obrażenia lub śmierć.

UWAGA

Wskazuje, że nieprzestrzeganie instrukcji może powodować lekkie obrażenia lub uszkodzenia produktu.

OSTRZEŻENIE

Montaż

• Nie należy używać uszkodzonych bezpieczników ani bezpieczników o niewłaściwym natężeniu znamionowym. Urządzenia należy zawsze podłączyć do wydzielonego obwodu.
• Występuje ryzyko pożaru lub porażenia elektrycznego.
• W celu przeprowadzenia prac elektrycznych należy skontaktować się z dystrybutorem, sprzedawcą, wykwalifikowanym elektrykiem lub autoryzowanym centrum serwisowym.
• Nie rozbieraj i nie naprawiaj produktu. Występuje ryzyko pożaru lub porażenia elektrycznego.
• Zawsze zastosuj uziemienie produktu.
• Występuje ryzyko pożaru lub porażenia elektrycznego.
• Należy dokładnie zamocować panel i pokrywę skrzynki sterującej.
• Występuje ryzyko pożaru lub porażenia elektrycznego.
• Korzystaj zawsze z dedykowanych obwodów i bezpieczników.
• Nieprawidłowe okablowanie lub instalacja mogą spowodować pożar lub porażenie elektryczne.
• Należy stosować bezpieczniki o zalecanych parametrach.
• Występuje ryzyko pożaru lub porażenia elektrycznego.
• Nie należy przerabiać ani wydłużać przewodu zasilającego.
• Występuje ryzyko pożaru lub porażenia elektrycznego.
• Nie instalować, nie usuwać ani nie dokonywać ponownej instalacji jednostki na własną rękę (jako klient).
• Występuje ryzyko pożaru, porażenia elektrycznego, wybuchu lub zranienia.
• Należy zachować ostrożność podczas rozpakowywania i instalacji produktu.
• Ostre krawędzie mogą być przyczyną zranienia. Należy zachować szczególną ostrożność w odniesieniu do krawędzi obudowy oraz lamel skraplacza i parownika.
• Instalacja powinna zawsze być przeprowadzona przez dystrybutora lub autoryzowane centrum serwisowe.
• Występuje ryzyko pożaru, porażenia elektrycznego, wybuchu lub zranienia.
• Do instalacji urządzenia nie należy wykorzystywać uszkodzonych mocowań.
• W innym przypadku może dojść do obrażeń lub uszkodzenia urządzenia.
• Nie wolno włączać bezpiecznika lub zasilania, jeśli panel przedni, szafka, pokrywa górna lub pokrywa skrzynki sterowania są usunięte lub otwarte.
• W przeciwnym razie może dojść do pożaru, porażenia elektrycznego, wybuchu lub nawet śmierci.
• Miejsce instalacji nie powinno tracić swoich właściwości fizycznych z upływem czasu.
• W przypadku zawalenia się podstawy klimatyzatora może dojść do uszkodzenia mienia, zniszczenia produktu i obrażeń ciała.
• Do testu szczelności lub odpowietrzania należy użyć pompy próżniowej lub gazu obojętnego (azot). Nie wolno kompresować powietrza lub tlenu oraz nie wolno używać gazów palnych. Może dojść do wybuchu lub pożaru.
• Występuje ryzyko śmierci, zranienia, pożaru lub wybuchu.
• Urządzenie to powinno być przechowywane w dobrze wentylowanym pomieszczeniu o powierzchni takiej jak wymagana dla pracy urządzenia. (dla R32)
• Przewody podłączone do urządzenia nie powinny zawierać elementów łatwopalnych. (dla R32)
• Urządzenie to powinno być przechowywane w pomieszczeniu bez stale pracujących źródeł zapłonu (na przykład otwartego płomienia, pracujących urządzeń gazowych lub pracującego grzejnika elektrycznego).
• Wszystkie otwory wentylacyjne powinny być odsłonięte.

Działanie

• Należy zwrócić uwagę, aby przewód zasilający nie został wyrwany ani uszkodzony podczas pracy urządzenia. - Występuje ryzyko pożaru lub porażenia elektrycznego.
• Nie należy umieszczać niczego na przewodzie zasilającym. - Występuje ryzyko pożaru lub porażenia elektrycznego.
• Nie dotykać (nie obsługiwać) urządzenia mokrymi rękami. - Występuje ryzyko pożaru lub porażenia elektrycznego.
• Nie należy umieszczać grzejników ani urządzeń grzewczych w pobliżu przewodu zasilającego.
• Występuje ryzyko pożaru i porażenia elektrycznego.
• Nie należy dopuszczać do zalania elementów elektrycznych wodą.
• Występuje ryzyko pożaru, uszkodzenia produktu lub porażenia elektrycznego.
• Nie należy przechowywać ani używać gazów palnych ani paliw w pobliżu urządzenia.
• Występuje ryzyko pożaru lub awarii urządzenia.
• Nie należy używać urządzenia w szczelnie zamkniętych pomieszczeniach przez długi czas.
• Może wystąpić deficyt tlenu.
• W razie wycieku gazu palnego, przed włączeniem urządzenia należy odciąć gaz i otworzyć okno w celu wentylacji pomieszczenia. - Nie należy używać telefonu ani włączać lub wyłączać przełączników. Występuje ryzyko wybuchu lub pożaru.
• Jeśli z urządzenia wydobywa się dziwny dźwięk, zapach lub dym, należy natychmiast rozłączyć wyłącznik główny lub odłączyć zasilanie jednostki. - Występuje ryzyko pożaru lub porażenia elektrycznego.
• Zatrzymać pracę i zamknąć okno w przypadku burzy lub huraganu. Jeśli jest to możliwe, usunąć produkt z okna zanim nadejdzie huragan.
• Występuje ryzyko pożaru, uszkodzenia produktu lub porażenia elektrycznego.
• Nie należy otwierać kratki wlotowej urządzenia podczas pracy. (Nie należy dotykać filtra elektrostatycznego, gdy urządzenie jest włączone.)
• Występuje ryzyko zranienia, porażenia elektrycznego lub uszkodzenia produktu.
• Gdy urządzenie ulegnie zamoczeniu (w wyniku zalania lub zanurzenia), należy skontaktować się z autoryzowanym centrum serwisowym.
• Występuje ryzyko pożaru lub porażenia elektrycznego.
• Należy zachować ostrożność, aby woda nie dostała się do produktu.
• Występuje ryzyko pożaru, porażenia elektrycznego, wybuchu lub uszkodzenia produktu.
• Urządzenie należy odpowietrzyć od czasu do czasu, gdy pracuje z piecem grzewczym itp.
• Występuje ryzyko pożaru lub porażenia elektrycznego.
• Wyłącz główne źródło zasilania w przypadku czyszczenia lub konserwacji urządzenia.
• Występuje ryzyko porażenia elektrycznego.
• Należy zwrócić uwagę, aby nikt nie mógł wejść lub spaść na urządzenia zewnętrzne.
• Może to spowodować zranienie i uszkodzenie urządzenia.
• Nie należy uruchamiać klimatyzatora na długi czas, gdy wilgotność jest bardzo wysoka, a drzwi lub okna pozostają otwarte.
• Może wystąpić kondensacja wilgoci i zamoczenie lub zniszczenie pomieszczenia.
• Nie wolno używać bezpiecznika lub zasilania, gdy panel przedni, szafka, pokrywa górna lub pokrywa skrzynki sterowania są usunięte lub otwarte.
• W przeciwnym razie może dojść do pożaru, porażenia elektrycznego, wybuchu lub śmierci.

UWAGA

Montaż

• Po instalacji lub naprawie urządzenia należy zawsze sprawdzić, czy nie nastąpił wyciek gazu (czynnika chłodzącego).
• Niski poziom czynnika chłodzącego może spowodować awarię urządzenia.
• Należy zainstalować wąż odwadniający, aby prawidłowo odprowadzać wodę.
• Nieprawidłowa instalacja węża może spowodować wyciek wody.
• Przy instalacji produktu należy zachować wypoziomowanie.
• Aby uniknąć drgań lub wycieku wody.
• Co najmniej dwie osoby są potrzebne, aby podnieść i przenieść urządzenie.
• Należy unikać zranienia.
• Każda osoba pracująca na lub otwierająca obieg czynnika chłodniczego powinna posiadać ważny certyfikat, który potwierdza jej kompetencje w zakresie bezpiecznego obchodzenia się z czynnikami chłodniczymi zgodnie ze specyfikacją branżową. (dla R32)
• Urządzenie powinno być przechowywane w sposób zabezpieczający je przed uszkodzeniem mechanicznym.
• Nie należy instalować urządzenia w sąsiedztwie, gdzie hałas lub gorące powietrze z urządzenia zewnętrznego mogą spowodować szkody lub przeszkadzać sąsiadom.
• Może to być uciążliwe dla sąsiadów.
• W przypadku gdy ktokolwiek inny niż Certyfikowany Instalator LG instaluje, naprawia lub poprawia produkty klimatyzacji LG Electronics, gwarancja traci ważność.
• Wszystkie koszty związane z naprawą ponosi wówczas właściciel.
• Nie instalować jednostki w środowiskach potencjalnie wybuchowych.

Działanie

• Nie wystawiać skóry bezpośrednio na oddziaływanie chłodnego powietrza przez długi okres czasu. (Nie siadać w strumieniu nadmuchu powietrza) - Może to być szkodliwe dla zdrowia.
• Nie używać produktu do dodatkowych celów, jak na przykład przechowywanie żywności, dzieł sztuki itp. Jest to klimatyzator powszechnego użytku, a nie precyzyjny system chłodzący.
• Występuje ryzyko uszkodzenia lub utraty mienia.
• Nie należy blokować wlotu ani wylotu powietrza.
• Może to spowodować awarie urządzenia.
• Do czyszczenia należy używać miękkiej szmatki. Nie należy używać agresywnych detergentów, rozpuszczalników, itp.
• Występuje ryzyko pożaru, porażenia elektrycznego lub uszkodzenia plastikowych części urządzenia.
• Nie należy dotykać metalowych części urządzenia przy wyjmowaniu filtra powietrza. Są bardzo ostre!
• Występuje ryzyko zranienia.
• Nie należy wchodzić na urządzenie ani nic na nim kłaść. (jednostki zewnętrzne) - Występuje ryzyko zranienia oraz awarii produktu.
• Filtr należy zawsze poprawnie zamocować. Filtr należy czyścić co dwa tygodnie lub częściej, jeśli występuje taka potrzeba.
• Zabrudzony filtr zmniejsza wydajność pracy urządzenia i może spowodować usterki lub uszkodzenia.
• Nie należy wkładać rąk ani innych przedmiotów do wlotu ani wylotu powietrza podczas pracy urządzenia.
• Znajdują się tam ostre, ruchome części, mogące spowodować zranienie.
• Nie należy pić skroplin odprowadzonych z urządzenia.
• Nie są one zdatne do picia i mogą spowodować poważne problemy zdrowotne.
• Użyć stabilnego stołku lub drabiny podczas czyszczenia lub prowadzenia konserwacji produktu.
• Należy zachować ostrożność i unikać zranienia.
• Prace serwisowe powinny być wykonywane zgodnie z zaleceniami producenta sprzętu. Konserwacja i naprawy wymagające pomocy drugiej osoby wykwalifikowanej powinny być wykonywane pod nadzorem osoby kompetentnej w zakresie łatwopalnych czynników chłodniczych. (dla R32)
• Urządzenie nie jest przeznaczone do użytku przez osoby (również dzieci) o ograniczonych zdolnościach psychicznych, umysłowych lub oceny oraz przez osoby niedoświadczone. Chyba, że są pod nadzorem lub otrzymały instrukcje dotyczące użytkowania urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo.
• Dzieci powinny pozostawać pod nadzorem, aby zapewnić, że nie bawią się urządzeniem.
• Urządzenie przeznaczone jest do użytku przez dzieci w wieku od 8 lat, osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej oraz przez osoby niedoświadczone, jeśli są one pod nadzorem lub otrzymały instrukcje dotyczące użytkowania urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo. Należy zabronić dzieciom zabawy z urządzeniem.

Czyszczenie oraz konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

• W przypadku uszkodzenia przewodu zasilającego, aby uniknąć zagrożenia, musi on zostać wymieniony przez producenta, jego serwis lub wykwalifikowaną osobę.
• Nie dotykać rury czynnika chłodniczego i rury wodnej ani żadnych wewnętrznych części podczas pracy urządzenia lub bezpośrednio po nim.
• Może to spowodować poparzenie lub odmrożenie.

Przed Rozpoczęciem Użytkowania

Przygotowanie do działania

1. W celu wykonania instalacji skontaktuj się z wykwalifikowanym instalatorem.
2. Należy wykorzystać niezależny obwód elektryczny.

Użycie

1. Narażenie na bezpośredni podmuch powietrza przez długi czas może być szkodliwe dla zdrowia. Nie narażaj mieszkańców, zwierząt domowych ani roślin na bezpośredni nawiew powietrza przez wydłużony okres czasu.
2. Z powodu niedoboru tlenu, przewietrz pomieszczenie, jeśli używane są piecyki lub inne urządzenia grzewcze.
3. Nie wykorzystuj klimatyzatora do celów, do których nie jest przeznaczony (np. do konserwacji urządzeń precyzyjnych, żywności, zwierząt domowych, roślin oraz dzieł sztuki). Może to uszkodzić wspomniane podmioty.

Czyszczenie i konserwacja

1. Nie dotykaj metalowych części urządzenia przy wyjmowaniu filtra powietrza. Dotykanie ostrych, metalowych krawędzi może spowodować zranienie.
2. Nie używaj wody do czyszczenia wnętrza klimatyzatora. Woda może zniszczyć izolację, co może prowadzić do porażenia elektrycznego.
3. Pamiętaj, aby odłączyć zasilanie i wyłączyć wyłącznik, gdy zamierzasz przeprowadzić czyszczenie urządzenia. W czasie pracy wentylator obraca się z dużą prędkością. Istnieje ryzyko zranienia się, gdy urządzenie zostanie przypadkowo włączone podczas czyszczenia wewnętrznych części.

Serwis

Skontaktuj się z autoryzowanym serwisem, jeśli zamierzasz przeprowadzić naprawę lub konserwację.

Instrukcja obsługi

Sposób montowania baterii

1. Zdjąć pokrywę baterii, pociągając ją w kierunku wskazywanym przez strzałkę.
2. Włożyć nowe baterie, sprawdzając, czy ich bieguny (+) i (-) są ustawione prawidłowo.
3. Zamontować pokrywę, wsuwając ją z powrotem na miejsce.

UWAGA

1. Zawsze używać/wymieniać obie baterie tego samego typu.
2. Jeśli system nie jest używany przez dłuższy okres czasu, wyjmij baterie, aby wydłużyć ich okres żywotności.
3. Jeśli widok na ekranie wyświetlacza zdalnego sterownika zacznie blaknąć, wymień obie baterie.

Konserwacja zdalnego sterownika bezprzewodowego

1. Wybrać odpowiednie, bezpieczne i z łatwym dostępem miejsce.
2. Pewnie zamocować uchwyt do ściany, itp., za pomocą dostarczonych wkrętów.
3. Wsunąć zdalny sterownik do wnętrza uchwytu.

UWAGA

1. Zdalny sterownik nie powinien być nigdy wystawiony na działanie bezpośrednich promieni słonecznych.
2. Nadajnik i odbiornik sygnału powinny być zawsze czyste, aby zapewnić prawidłową komunikację. Do ich czyszczenia używać miękkiej szmatki.
3. W przypadku obsługi innych urządzeń za pomocą zdalnego sterownika należy zmienić ich położenie lub skontaktować się z serwisantem.

Metoda działania

1. Odbiornik sygnałów znajduje się wewnątrz urządzenia.
2. Skierować zdalny sterownik w stronę urządzenia, aby go obsługiwać. Pomiędzy tymi elementami nie powinno być żadnych przeszkód.

Skrócona instrukcja obsługi sterownika bezprzewodowego (pilota)

Obsługa klimatyzatora może być wygodniejsza dzięki wykorzystaniu pilota zdalnego sterowania.

Przycisk	Ekran wyświetlacza	Opis
∅	-	Uzywany do wł/wył urzystzenia.
AIR PURIFY		Uzywany do uruchamiania lub wylączania funkci oczyszczania powietrza.
PLASMA		Uzywany do uruchamiania lub wylączania funkci czyszczenia plazmowego.
VANE ANGLE	[ ]	Uzywany do ustawiania kątów pojedynczych lopatek.
AIR FLOW		SŁzy do ustawiania przypiepwu powietrza.
◎◎	88°	Uzywany do wyboru temperatury pomieszczenia.
MODE	-	Uzywany do wyboru trybu pracy.
JET MODE	Po	Tryb szybkiego schładzania lub ogrzewania.
JET COOL
FAN SPEED	-	Regulacja prędkość wentylatora.
FUNC.	-	SŁzy do ustawiania/kasowania ustawień funkcj diodatkowych.
SWING SWING		Zmiana kierunku nawiewu pionowo i poziomo
ROOM TEMP		Uzywany do sprawdzania temperatury pomieszczenia.
SLEEP		SŁzy do ustawiania.czasu do funkcj uścienia.
ON	-	SŁzy do ustawiania.czasu Rozpoczȩcia.
OFF	-	SŁzy do ustawiania.czasu zakończenia.
√	-	Uzywany do ustawiania zagara. Uzywany do regulacje jasnosci. Uzywany do sprawdzania temperatury pomieszczenia. (Jeść nie pracuje w trybie regulacje czasu)
SET/CLEAR	-	Uzywany do ustawiania/kasowania zagara. Uzywany do ustawiania bieśćco CZasu. (przytrzymaj przycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzycijk przyzyncze sterownikia.
RESET	-	Przywraca ustawienia fabryczne sterownikia.

UWAGA

Zależnie od rodzaju produktu, niektóre funkcje mogą być niedostępne i nie być wyświetlane. - Niektóre produkty nie odbierają sygnałów przewodowych. - Używając systemu równoczesnego sterowania, system uruchomi się około 1 - 2 minuty po naciśnięciu przycisku zdalnego sterownika. - Wyświetlana temperatura może różnić się od rzeczywistej temperatury pokojowej, jeśli zdalny sterownik jest zainstalowany w miejscu bezpośredniego padania promieni słonecznych lub w pobliżu źródła ciepła. - Zależnie od produktu, przewodowy i bezprzewodowy zdalny sterownik to wyposażenie opcjonalne lub podstawowe. - Tryb ogrzewania jest niedostępny w modelach służących tylko do chłodzenia. - Funkcyjne przyciski specjalne, działanie przycisku uwarunkowane jest od funkcjonalności urządzenia.

Dostępne tryby pracy

Tryb chłodzenia

Zapewnia chłodzenie pomieszczenia przyjemnym i czystym powietrzem.

1 Włączyć urządzenie. 2 Naciskać wielokrotnie przycisk MODE w celu wybrania trybu chłodzenia. - jest wyświetlone na ekranie sterownika. 3 Nacisnąć przycisk lub, aby ustawić żądaną temperaturę. 4 Naciskać wielokrotnie przycisk FAN SPEED, aby wyregulować prędkość wentylatora.

UWAGA

• Nacisnąć przycisk ROOM TEMP, aby sprawdzić temperaturę pomieszczenia.
• W przypadku ustawienia żądanej temperatury wyższej niż aktualna temperatura pokojowa, jednostka będzie działać tylko jako wentylator.

Tryb mocnego chłodzenia

Zapewnia chłodzenie pomieszczenia przyjemnym i czystym powietrzem.

1 Włączyć urządzenie. 2 Naciskać wielokrotnie przycisk MODE w celu wybrania trybu chłodzenia. 3 Nacisnąć przycisk JET MODE lub JET COOL.

• test wyświetlone na ekranie sterownika.

UWAGA

• Aby anulować Tryb mocnego chłodzenia, naciśnij przycisk JET MODE lub JET COOL, przycisk FAN SPEED lub przycisk ROOM TEMP.
• Spowoduje to szybkie obniżenie temperatury pokojowej.
• Niektóre wersje urządzenia nie mają funkcji mocnego chłodzenia.
• W trybie chłodzenia jednostka pracuje z wysoką prędkością wentylatora.

Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora.

Tryb osuszania

Usuwa wilgoć z powietrza, jednocześnie nieznacznie je ochładzając.

1 Włączyć urządzenie. 2 Naciskać wielokrotnie przycisk MODE w celu wybrania trybu osuszania. - jest wyświetlone na ekranie sterownika. 3 Naciskać wielokrotnie przycisk FAN SPEED, aby wyregulować prędkość wentylatora.

UWAGA

• W tym trybie nie jest możliwa zmiana nastawy temperatury.
• Podczas pory deszczowej lub w klimacie o wysokiej wilgotności możliwe jest jednoczesne działanie trybu odwilżania i chłodzenia, by skutecznie usuwać wilgoć z powietrza.
• Zależnie od modelu produktu, pozycja menu dotycząca siły wiatru może nie zostać zaznaczona.

Tryb ogrzewania

Dostarcza ciepłe powietrze do wnętrza budynku.

1 Włączyć urządzenie. 2 Naciskać wielokrotnie przycisk MODE w celu wybrania trybu ogrzewania. - jest wyświetlone na ekranie sterownika. 3 Nacisnąć przycisk lub, aby ustawić zadaną temperaturę. 4 Naciskać wielokrotnie przycisk FAN SPEED, aby wyregulować prędkość wentylatora.

UWAGA

• Nacisnąć przycisk ROOM TEMP, aby sprawdzić temperaturę pomieszczenia.
• W przypadku ustawienia żądanej temperatury niższej niż temperatura pokojowa, jednostka będzie działać tylko jako wentylator. Tryb ogrzewania jest niedostępny w modelach służących tylko do chłodzenia.
• Aby sprawdzić temperaturę wewnętrzną, naciśnij przycisk temperatury.

Tryb Mocnego Ogrzewania

1 Włączyć urządzenia. 2 Naciskać wielokrotnie przycisk MODE w celu wybrania trybu ogrzewania. 3 Nacisnąć przycisk JET MODE. - jest wyświetlone na ekranie sterownika.

UWAGA

Tryb ogrzewania jest niedostępny w modelach służących tylko do chłodzenia. - Dostępność funkcji zależy od modelu klimatyzatora.

Tryb wentylowania

1 Włączyć urządzenia. 2 Naciskać wielokrotnie przycisk MODE w celu wybrania trybu wentylatora.

• jest wyświetlone na ekranie sterownika.

3 Naciskać wielokrotnie przycisk FAN SPEED, aby wyregulować prędkość wentylatora.

UWAGA

• Naturalny wiatr oparty na logice chaosu
• Dla uzyskania większej świeżości, użyj przycisku wyboru prędkości wentylatora, ustawiając tryb chaos. W tym trybie nadmuch powietrza jest podobny do naturalnego wiatru przy automatycznej zmianie prędkości wentylatora w oparciu o logikę chaosu.
• W trybie wentylatora
• Sprężarka zewnętrzna nie pracuje. Funkcja cyrkulacji powietrza wewnętrznego w momencie wydmuchu powietrza, którego temperatura nie różni się wiele od temp. powietrza wewnątrz budynku.

Korzystanie z funkcji pracy automatycznej

Automatyczny tryb pracy

W tym trybie prędkość wentylatora oraz temperatura są regulowane automatycznie na podstawie temperatury pokojowej.

Funkcja dla modeli z samym chłodzeniem

W tym trybie nie można regulować prędkości wentylatora, można jedynie ustawiać położenie łopatki lub jej falowanie w celu dopasowania nawiewu.

1 Włączyć urządzenia.

2 Naciskać wielokrotnie przycisk MODE w celu wybrania trybu automatycznego działania.

Wyświetlone na ekranie sterownika.

3 Nacisnąć przycisk lub, aby ustawić zadaną temperaturę.

Proszę wybrać kod w zależności od odczucia.

Kod Opis

2 Zimna

1 Nieznacznie chłodno

0 Neutralnie

-1 Nieznacznie ciepto

-2 Ciepto

Model z funkcją chłodzenia i ogrzewania

Ten tryb zmienia automatycznie tryb w celu zachowania ustawionej temperatury ± 2°C

1 Włączyć urządzenia.

2 Naciskać wielokrotnie przycisk MODE w celu wybrania trybu automatycznego działania.

• jest wyświetlone na ekranie sterownika.

3 Nacisnąć przycisk lub, aby ustawić zadaną temperaturę.

Zakres ustawień temp.: 18°C 30°C

4 Naciskać wielokrotnie przycisk FAN SPEED, aby wyregulować prędkość wentylatora.

Tryb automatycznego przełączania - ustawianie trybu zmiany temperatury

Model z funkcją chłodzenia i ogrzewania

Zmiana temperatury w trybie to różnica temperatur pomiędzy trybem chłodzenia a trybem ogrzewania lub z trybu ogrzewania do trybu chłodzenia.

1 W trybie pracy automatycznej nacisnąć przycisk FUNC., aby wybrać ustawienie temperatury dla zmiany trybu.

2 Nacisnąć przycisk lub, aby ustawić zadaną temperaturę dla zmiany trybu.

Wartością domyślną jest 2°C. Zakres ustawień temp.: 1°C 7°C

UWAGA

Gdy ustawiona temperatura wynosi 25°C a temperatura pokojowa wynosi 20°C, wówczas trybem pracy jest ogrzewanie. Jeśli ustawisz tryb zmiany temperatury na 2°C, gdy temperatura w pomieszczeniu wynosi 27°C (25°C + 2°C), urządzenie rozpocznie chłodzenie.

Używanie funkcji ustawiania temperatury

Ustawienie temperatury

Funkcja ta pozwala na ustawienie zadanej temperatury.

Każde naciśnięcie powoduje zwiększenie temperatury o 1 °C lub 1 °F.

Każde naciśnięcie powoduje zmniejszenie temperatury o 1 °C lub 1 °F.

UWAGA

• Najkorzystniejsza dla komfortu i zdrowia różnica pomiędzy temperaturą wewnątrz pomieszczenia a na zewnątrz wynosi 5 °C.
• Chłodzenie
• Tryb chłodzenia nie działa, jeśli zadana temperatura jest wyższa niż temperatura pomieszczenia. Proszę obniżyć zadaną temperaturę. Zakres ustawień temp.: 18 °C ~ 30 °C

Ogrzewanie

• Tryb ogrzewania nie działa, jeśli zadana temperatura jest niższa niż temperatura pomieszczenia.
• Proszę zwiększyć zadaną temperaturę. Zakres ustawień temp.: 16 °C ~ 30 °C
• Po naciśnięciu przycisku FAN SPEED na sterowniku zdalnym przez ok. 3 sekundy, na ok. 5 sekund zostanie wyświetlona temperatura pokojowa, po czym wyświetlacz wróci do poprzedniego ustawienia.
• Dostępność funkcji zależna od modelu klimatyzatora.

Przeliczanie między stopniami Celsjusza i Fahrenheita

Naciśnij i przytrzymaj przycisk ROOM TEMP lub FUNC. przez 5 sekund, aby zmienić temperaturę ze stopni Celsjusza na Fahrenheita i odwrotnie.

UWAGA

• Dostępność funkcji zależy od modelu klimatyzatora.

Zmiana prędkości wentylatora

Regulacja prędkości wentylatora

1 Włączyć urządzenie. 2 Naciskać wielokrotnie przycisk FAN SPEED, aby wyregulować prędkość wentylatora.

UWAGA

• Część elementów menu może nie być dostępna w zależności od funkcji produktu. Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora.

Korzystanie z funkcji kierunku przepływu powietrza

Sterowanie kierunkiem nadmuchu powietrza w górę/w dół (opcja)

Kierunek nadmuchu w górę/w dół (w pionie) można regulować przy użyciu pilota zdalnego sterowania.

1 Włączyć urządzenie. Nacisnąć przycisk SWING

• Żaluzje zaczną się poruszać w górę i w dół.

3 Ponowne naciśnięcie przycisku powoduje ustawienie żaluzji pionowej w żądanym kierunku przepływu powietrza.

UWAGA

• Po naciśnięciu przycisku kierunek przepływu powietrza w poziomie zmieni się automatycznie w oparciu o algorytm automatycznego przesunięcia w celu równomiernego rozdzielenia powietrza w pomieszczeniu oraz jednoczesnego zapewnienia komfortowego odczucia osobom przebywającym w pomieszczeniu, które odbierają przepływ powietrza jak naturalną bryzę.
• Kierunek nadmuchu w górę/w dół należy zawsze ustawiać pilotem zdalnego sterowania. Ręczne ustawianie żaluzji kierunkowych pionowej nadmuchu może spowodować uszkodzenie klimatyzatora. Gdy klimatyzator zostanie wyłączony, żaluzje kierunkowe nadmuchu powietrza w górę/w dół zamkną otwór wylotowy urządzenia.
• Dostępność funkcji zależy od modelu klimatyzatora.

Sterowanie kierunkiem nadmuchu powietrza w lewo/w prawo (opcja)

Kierunek nadmuchu w lewo/w prawo (w poziomie) można dostosować za pomocą pilota zdalnego sterowania.

1. Włączyć urządzenie. 2. Nacisnąć przycisk SWING. Żaluzje zaczną się poruszać w lewo i w prawo. 3. Ponowne naciśnięcie przycisku powoduje ustawienie żaluzji poziomej w zadanym kierunku przepływu powietrza.

UWAGA

• Dostępność funkcji zależy od modelu klimatyzatora.

Nawiew pośredni (opcja)

Funkcja służy do ustawiania kierunku nawiewu na nawiew pośredni.

1. Włączyć urządzenie. 2. Naciśnij kilkukrotnie przycisk AIR FLOW, aż zostanie wyświetlona ikona. 3. Naciśnij przycisk SET/CLEAR, aby włączyć lub anulować tę funkcję.

UWAGA

Dostępność funkcji zależy od modelu klimatyzatora.

Nawiew bezpośredni (opcja)

Funkcja służy do ustawiania kierunku nawiewu na nawiew pośredni.

1 Włączyć urządzenia. 2 Naciśnij kilkukrotnie przycisk AIR FLOW, aż zostanie wyświetlona ikona. 3 Naciśnij przycisk SET/CLEAR, aby włączyć lub anulować tę funkcję.

UWAGA

Dostępność funkcji zależy od modelu klimatyzatora.

Tryb inteligentny (Opcja)

Ta funkcja służy do ustawiania trybu inteligentnego produktu.

1 Włączyć urządzenia. 2 Naciśnij kilkukrotnie przycisk AIR FLOW, aż zostanie wyświetlona ikona. 3 Naciśnij przycisk SET/CLEAR, aby włączyć lub anulować tę funkcję.

UWAGA

• Funkcję trybu inteligentnego można wybrać tylko w trybach chłodzenia i ogrzewania.
• Funkcji trybu inteligentnego / chłodzenia w trybie oszczędzania energii / trybu odświeżania nie można aktywować w tym samym czasie.
• Dostępność funkcji zależy od modelu klimatyzatora.

Tryb odświeżania (Opcja)

Ta funkcja służy do ustawiania trybu odświeżania produktu.

1 Włączyć urządzenia. 2 Naciśnij kilkukrotnie przycisk AIR FLOW, aż zostanie wyświetlona ikona. 3 Naciśnij przycisk SET/CLEAR, aby włączyć lub anulować tę funkcję. 4 Po ustawieniu jest wyświetlana z animowanym efektem w kolejności → →

UWAGA

• Funkcje trybu odświeżania można wybrać tylko w trybach chłodzenia i ogrzewania.
• Funkcji trybu inteligentnego/chłodzenia w trybie oszczędzania energii/trybie odświeżania nie można aktywować w tym samym czasie.
• Dostępność funkcji zależy od modelu klimatyzatora.

Korzystanie z funkcji opcjonalnych

Sterowanie kątem pojedynczych łopatek (opcja)

Jest to funkcja pozwalająca na indywidualne sterowanie kątami żaluzji w jednostkach kasetonowych.

1 Nacisnąć przycisk VANE ANGLE. - Zacznie migać symbol indywidualnego sterowania kątami żaluzji.

2 Ustaw poszczególne kąty, naciskając przycisk VANE ANGLE.

3 Nacisnąć przycisk SET/CLEAR, aby włączyć lub anulować tę funkcję.

UWAGA

• Mogą występować różnice pomiędzy przyciskami góra/dół/lewo/prawo na bezprzewodowym sterowniku zdalnym a kierunkami wydmuchu powietrza.
• Ustaw zadany kąt, obserwując ruch żaluzji produktu.
• Dostępność funkcji zależy od modelu klimatyzatora.

Oczyszczanie powietrza/oczyszczanie plazmowe (opcja)

Nacisnąć przycisk AIR PURIFY lub PLASMA.

• jest wyświetlone na ekranie sterownika.

UWAGA

• Aby wyłączyć ten tryb, naciśnij ponownie przycisk AIR PURIFY lub PLASMA.
• Po naciśnięciu przycisku AIR PURIFY, gdy urządzenie jest wyłączone, funkcja oczyszczania powietrza zostanie uruchomiona.
• Opracowana przez LG technologia filtra plazmowego pozwala pozbyć się mikroskopijnych zanieczyszczeń z powietrza wlotowego, tworząc plazmę elektronów o wysokim ładunku. Plazma pozwala całkowicie wyeliminować zanieczyszczenia, zapewniając czyste i zdrowe powietrze.
• Funkcja filtra plazmowego jest dostępna w dowolnym trybie przy każdej prędkości wentylatora.
• Dostępność funkcji zależy od modelu klimatyzatora.

Ustawienie: Inteligentny wskaźnik (jakości powietrza) zawsze włączony (opcja)

• Nacisnąć i przytrzymać przycisk AIR PURIFY. Jakość powietrza będzie zawsze wyświetlana na inteligentnym wskaźniku produktu.

UWAGA

• Dostępność funkcji zależy od modelu klimatyzatora.

Regulacja jasności LCD (opcja)

Wygodne ustawienie to takie, przy którym wyświetlacz urządzenia wydaje się trochę zbyt jasny.

Nacisnąć przycisk

Korzystanie z funkcji specjalnych

Ustawianie funkcji specjalnych

1 Naciskać wielokrotnie przycisk FUNC., aby wybrać żądany tryb. 2 Nacisnąć przycisk SET/CLEAR, aby zatwierdzić.

UWAGA

• Dostępność funkcji zależy od modelu klimatyzatora.
• Niektóre funkcje mogą mieć inne oznaczenia dla różnych pilotów zdalnego sterowania.

Anulowanie funkcji specjalnych

1 Naciskać wielokrotnie przycisk FUNC., aby wybrać żądany tryb. 2 Nacisnąć przycisk SET/CLEAR, aby anulować funkcję.

Automatyczne czyszczenie (opcja)

W trybie chłodzenia i osuszania wilgoć jest generowana wewnątrz jednostki wewnętrznej. Funkcja pozwala na pozbycie się tej niechcianej wilgoci.

• jest wyświetlone na ekranie sterownika.

UWAGA

• Po wyłączeniu urządzenia wentylator działa przez 30 minut i w tym czasie czyści wnętrze jednostki wewnętrznej, usuwając nadmierną wilgoć na wymienniku, co zapobiega namnażaniu się bakterii i grzybów.
• Niektórych funkcji nie można używać podczas działania funkcji automatycznego czyszczenia.

Inteligentne czyszczenie (opcja)

Funkcja inteligentnego czyszczenia może być używana do ustawiania trybu ręcznego lub automatycznego.

• jest wyświetlone na ekranie sterownika.

Działanie w trybie automatycznego inteligentnego czyszczenia

Jeśli łączny czas pracy produktu przekracza 30 godzin, funkcja inteligentnego czyszczenia rozpocznie działanie po wyłączeniu urządzenia.

Działanie w trybie ręcznego inteligentnego czyszczenia

Kiedy urządzenie jest zatrzymane, nacisnąć przycisk FUNC., aby wybrać inteligentne czyszczenie. Symbol inteligentnego czyszczenia miga; nacisnąć przycisk [].

UWAGA

• Szczotka czyści pył z filtra, poruszając się po filtrze od strony lewej do prawej lub od strony prawej do lewej. Zassany pył jest zbierany w pojemniku na pył.
• Dostępność funkcji zależna od modelu klimatyzatora.

Chłodzenie w trybie oszczędzania energii (Opcja)

Chłodzenie w trybie oszczędzania energii to funkcja pozwalająca ustawić żądaną temperaturę podczas chłodzenia w celu poprawy komfortu użytkownika i zmniejszenia zużycia energii.

• jest wyświetlone na ekranie sterownika.

UWAGA

- Funkcja dostępna tylko w trybie chłodzenia. - Po naciśnięciu przycisku funkcji chłodzenia w trybie oszczędzania energii podczas chłodzenia z temperaturą 22°C lub niższą, zostaje ona automatycznie ustawiona do wartości 22°C . - Po włączeniu funkcji chłodzenia w trybie oszczędzania energii temperatura wyświetlana na sterowniku zdalnym może różnić się od wyświetlanej na klimatyzatorze. - Funkcji trybu inteligentnego/chłodzenia w trybie oszczędzania energii/trybu odświeżania nie można aktywować w tym samym czasie. - Dostępność funkcji zależy od modelu klimatyzatora.

Podgrzewacz elektryczny (Opcja)

Ustawianie możliwe jest tylko w trybie ogrzewania.

• jest wyświetlone na ekranie sterownika.

UWAGA

Moduł wewnątrz budynku wyświetla informację w trybie ogrzewania, grzałka pomocnicza jest włączana automatycznie, ale nie jest to wyświetlane oddzielnie na wyświetlaczu zdalnego sterownika bezprzewodowego. - W przypadku produktów typu konsola działa w trybie ogrzewania podłogowego. Tryb ogrzewania jest niedostępny w modelach służących tylko do chłodzenia. - Dostępność funkcji zależy od modelu klimatyzatora.

Komfortowe chłodzenie (opcja)

Ta funkcja automatycznie steruje intensywnością chłodzenia w celu utrzymania komfortowej temperatury bez wyłączania produktu, gdy temperatura w pomieszczeniu osiągnie żądaną wartość.

• jest wyświetlone na ekranie sterownika.

UWAGA

• Funkcja dostępna tylko w trybie chłodzenia.
• Dostępność funkcji zależy od modelu klimatyzatora.

Funkcje zegara

Ustawianie bieżącego czasu

1 Nacisnąć przycisk SET/CLEAR przez 3 sekundy.

2 Naciskać przyciski do uzyskania żądanego czasu.

• Wciśnięcie i przytrzymanie przycisku pozwala na zmianę czasu ze skokiem 10 minut.

UWAGA

Sprawdzić wskazanie czasu a.m. i p.m.

Ustawianie zegara uśpienia

1 Włączyć urządzenie. 2 Nacisnąć przycisk SLEEP, aby włączyć lub wyłączyć zegar.

3 Naciskać przyciski lub do uzyskania zadanego czasu. Maksymalne ustawienie to 7 godzin. 4 Nacisnąć przycisk SET/CLEAR.

Programowanie automatycznego włączania

1 Nacisnąć przycisk ON, aby włączyć lub wyłączyć zegar.

AM 600ON

2 Naciskać przyciski do uzyskania zadanego czasu. 3 Nacisnąć przycisk SET/CLEAR.

Programowanie automatycznego wyłączania

1 Nacisnąć przycisk OFF, aby włączyć lub wyłączyć zegar.

2 Naciskać przyciski lub do chwilowego uzyskania zadanego czasu. 3 Nacisnąć przycisk SET/CLEAR.

Anulowanie ustawień czasowych

Możliwe jest anulowanie wszystkich ustawień zegara.

• Nacisnąć przycisk SET/CLEAR.

UWAGA

• Aby anulować konkretne ustawienie zegara, naciśnij odpowiedni przycisk zegara, aby włączyć lub wyłączyć zegar uśpienia, zegar włączenia lub zegar wyłączenia. Następnie naciśnij przycisk SET/CLEAR, kierując pilota zdalnego sterowania w stronę odbiornika sygnału.
• Lampka zegara klimatyzatora i wyświetlacz zgasną.

Tryb Zablokuj ustawienia

Możesz wybrać tryb pracy „tylko chłodzenia” lub „tylko ogrzewanie”.

1. Wciśnij i przytrzymaj przycisk z trójkątem skierowanym w dół przez co najmniej 5 sekund, aby wybrać tryb pracy „tylko chłodzenia”.
2. Wciśnij i przytrzymaj przycisk z trójkątem skierowanym w dół przez co najmniej 5 sekund, aby zmienić tryb pracy z „tylko chłodzenia” na „tylko ogrzewanie”.
3. Wciśnij i przytrzymaj przycisk z kwadratem przez co najmniej 5 sekund, aby wyłączyć tryb „tylko ogrzewanie”.
4. W trybie „tylko chłodzenia” lub „tylko ogrzewanie” nie można wybrać zmiany trybu za pomocą pilota.

NOTA

• Korzystając z innego kontrolera niż bezprzewodowy, możesz zmienić tryb pracy.
• Dostępność funkcji zależy od modelu klimatyzatora.

Wybór kierunku wylotu powietrza (dla konsoli)

Możesz wybrać wylot powietrza.

1. Naciśnij przycisk ON/OFF, aby uruchomić urządzenia.
2. Naciśnij przycisk AIR OUTLET.

• Jeśli wybrano - tylko górny wylot powietrza zostanie otwarty i nadmuchany.
• Jeśli zostanie wybrane - tworzy się tylko dolny wylot powietrza i wydmuchnie powietrze.
• Jeśli zostanie wybrane górne / dolne wyloty powietrza zostaną otwarte i nadmuchane.

NOTA

Dostępność funkcji zależy od modelu klimatyzatora.

Kontrola jakości powietrza podczas oczyszczania powietrza (opcjonalne)

Nacisnąć i przytrzymać przyciski Jakość powietrza - zawsze wyświetlana na inteligentnym wskaźniku produktu.

Globalnie

Kolor wyświetlacza	Jakość powietrza	Stȩżenie pytu (μg/m3)
		PM10 PM	2.5/1.0
Zielony Dobry 54		↓	12 ↓
Śróty Średni 55-154 13		-35
Pomarańczowy	Niezdrowy 155-254 36-55
Czerwony Słaby 255		↑	56 ↑

Chiny/Indie

Kolor wyświetlacza	Jakość powietrza	Stȩzenia pytu (μg/m3)
		PM10 PM	2.5/1.0
Zielony Dobry		50 ↓ 35 ↓
źÓty Średni 51-150 36		75
Pomarańczowy	Niezdrowy	151-250 76-115
Czerwony Słaby 251-350		116-150
Róźowy	Bardzo sąba	351-420 151-250
Fioletowy Powaźna		421 ↑	251 ↑

UWAGA

• Stężenie pyłu jest wyświetlane w zakresie od 8 do 999 co 1 jednostkę.
• Stężenie pyłu jest podane w karcie katalogowej producenta czujnika.
• Kryterium stężenia pyłu dla pyłu PM1.0 oparto na tych samych kryteriach co dla pyłu PM2.5. (Norma zakładowa)
• Stężenie i poziom pyłu wyświetlane na produkcie mogą się różnić od wyników innych przyrządów pomiarowych lub innych produktów.
• Wyświetlane wartości stężenia pyłu mogą różnić się od siebie w zależności od różnic w metodach pomiaru pyłu, a także od rzeczywistej gęstości pyłu.
• Ocena stężenia pyłu jest dokonywana przy użyciu standardowego, firmowego pyłu testowego.
• W przypadku stosowania produktu wytwarzającego parę lub drobne cząstki (nawilżacz, urządzenia do gotowania, rozpylacze itp.) stężenie pyłu może ulec zmianie.
• Stężenie pyłu może się zmieniać w zależności od środowiska instalacji i otoczenia.
• Wpływ na ten poziom mają m.in. sofy, łóżka, dywany, odkurzacze, wilgoć, dym, owady, zwierzęta domowe itp.
• Wpływ na ten poziom mają place budowy, pobocza dróg i fabryki.
• Pomiar stężenia pyłu może być wyższy w środowisku, do którego doprowadzane jest powietrze z zewnątrz, np. w pobliżu wejść, okien i otworów wentylacyjnych.
• Jest to dodatkowa funkcja produktu i może być niedostępna w niektórych produktach. Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora.
• Dostępność funkcji zależy od modelu klimatyzatora.

Jak ustawić kolor poziomu jakości powietrza

1. Gdy przycisk będzie wciśnięty, nacisnąć przycisk RESET.

1. Korzystając z przycisków lub, należy ustawić kod funkcji oraz wartość nastawy.

1. Wciśnij jednokrotnie przycisk, kierując pilota w kierunku urządzenia wewnętrznego. W każdym kraju obowiązują inne standardy oznaczania ogólnej jakości powietrza. Proszę sprawdzić w poniższej tabeli.

Wartosci	Etap Ogólna	jakosci powietrza.
Typ 1(1 sygnat)	4 stopnie(dla Korei)	Dobra/Umiarkowana/Niezdrowa/Niska
Typ 2(2 sygnat)	4 stopnie(Globalnie)	Dobra/Umiarkowana/Niezdrowa/Niska
Typ 3(3 sygnat)	6 stopni(dla Chin)	Dobra/Umiarkowana/Niezdrowa/Niska/Bardzoniska/Zła

1. Wyzeruj pilota zdalnego sterowania, aby przejść do ogólnego trybu pracy.

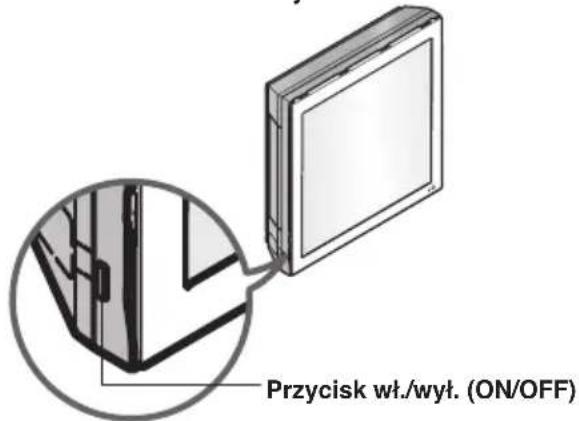

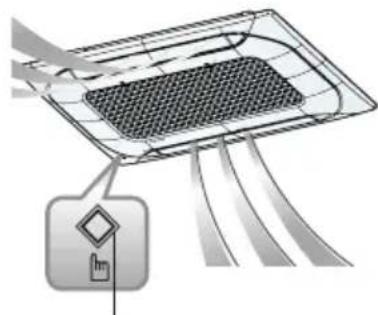

Praca wymuszona

Procedury obsługi w czasie, gdy pilot nie może być używany. Wciśnij przełącznik taktowania (Przycisk wł./wył. (ON/OFF)) i przytrzymaj przez 2 sek. Naciśnij przycisk taktowania ponownie, aby zatrzymać pracę. W przypadku przywrócenia zasilania po awarii w trybie pracy wymuszonej, warunki pracy przywracane są automatycznie z poniższymi ustawieniami: Podczas pracy wymuszonej kontynuowany jest tryb wstępny.

Przycisk wł./wył. (ON/OFF)

Przycisk wł./wył. (ON/OFF)

Przycisk wł./wył. (ON/OFF) * Funkcja ta może się różnić w zależności od modelu.

Funkcja automatycznego ponownego uruchamiania

W przypadku przywrócenia zasilania po awarii, funkcja Auto Restart automatycznie uruchamia z poprzednimi ustawieniami.

Konserwacja i serwis

Kasetonowy 1-stronny (Kratka + Panel)

UWAGA

Przed rozpoczęciem konserwacji wyłącz zasilanie sieciowe.

Wyłącz system przy czyszczeniu. Urządzenia należy czyścić miękką szmatką. Nie należy używać wybielaczy ani środków ściernych.

UWAGA

Zasilanie sieciowe musi być odłączone przed rozpoczęciem czyszczenia jednostki wewnętrznej.

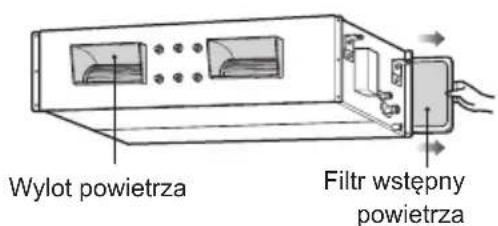

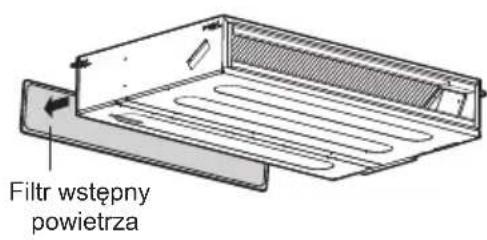

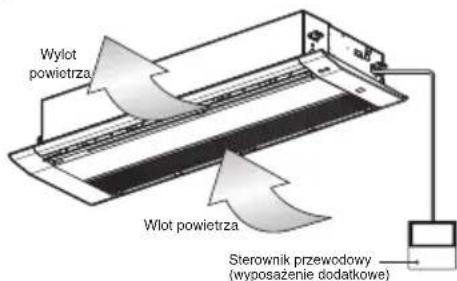

Filtr powietrza

Filtry powietrza znajdujące się za przednią kratą należy sprawdzać i czyścić co dwa tygodnie lub częściej, jeśli występuje taka potrzeba.

Podstawa TT: Stojak 6 EA Podstawa TU: Stojak 4 EA

Nigdy nie należy używać:

Wody o temperaturze wyższej niż 40°C

Może spowodować odkształcenie i/lub odbarwienie.

• Lotnych substancji. Mogą zniszczyć powierzchnię klimatyzatora.

1. Zdemontuj filtry powietrza.

UWAGA

Nie należy dotykać metalowych części urządzenia wewnętrznego przy wyjmowaniu filtra powietrza. Może to spowodować obrażenia.

1. Zdemontuj filtr plazmowy (opcja).

Odkręć 2 śruby z filtra plazmowego (opcja).

1. Usuń brud z filtra za pomocą odkurzacza lub umyj go wodą.

W przypadku dużego zabrudzenia, umyj w letniej wodzie z detergentem. Użycie gorącej wody (40 °C lub więcej) może spowodować deformację filtra.

1. Po umyciu wodą filtr należy dobrze wysuszyć w zacienionym miejscu.

Podczas gdy będziesz suszyć filtr powietrza, nie wystawiaj go na bezpośrednie działanie promieni słonecznych lub ciepła pochodzącego z ognia.

1. Zainstaluj filtr plazmowy (opcja) i filtr wentylatora.

Kasetonowy 1-stronny (z opcją oczyszczacza powietrza)

Czyszczenie filtra

UWAGA

Przed rozpoczęciem konserwacji należy odłączyć zasilanie.

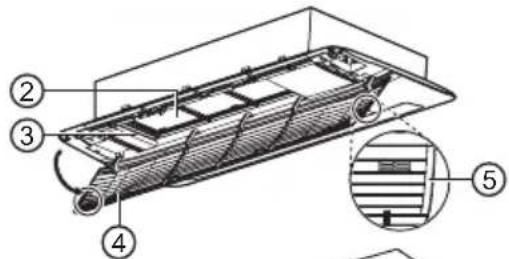

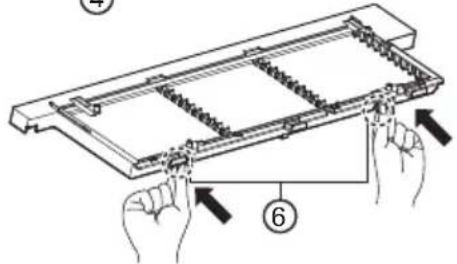

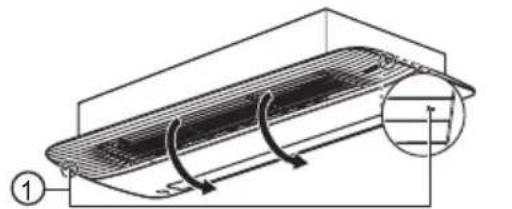

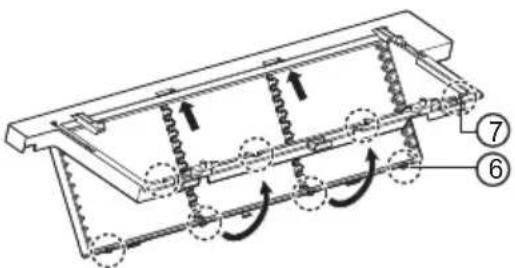

1. Pociągnąć uchwyty na obu końcach oznaczonej tylnej strony przedniego panelu, po czym otworzyć przednią kratkę i wcisnąć dwa haczyki, by wyjąć filtr wstępny.

1. Oczyścić za pomocą odkurzacza lub miękkiej szczotki.
2. Jeśli filtr jest bardzo zabrudzony, należy opłukać go wodą z neutralnym detergentem.
3. Pozostawić filtr do całkowitego wyschnięcia w zacienionym miejscu.
4. Zainstalować filtr w kolejności odwrotnej do demontażu, po czym zamknąć przednią kratkę.
5. Instalując filtr, należy włożyć haczyk w kwadratowy otwór.

① Znacznik ② Filtr wstępny ③ Obudowa filtra ④ Przednia kratka wlotowa ⑤ Uchwyt ⑥ Zaczep ⑦ Kwadratowy otwór

OSTRZEŻENIE

Dla bezpieczeństwa należy wyłączyć główny wyłącznik zasilania.

UWAGA

• Należy upewnić się, że filtr jest prawidłowo umieszczony w obudowie. (Po włożeniu filtra do obudowy i wciśnięciu uchwytu, rozlegnie się kliknięcie, gdy obudowa ulegnie zablokowaniu.)
• Należy uważać, aby nie upuścić przedniej kratki podczas wyjmowania filtra.
• Nie należy stosować lotnych cieczy ani wody o temperaturze powyżej 40°C
• Korzystanie z filtra, gdy nie jest całkowicie suchy, może spowodować usterkę urządzenia.
• Suszenie filtra w pobliżu ognia lub w bezpośrednim świetle słonecznym może spowodować jego uszkodzenia.
• Czyszcząc filtr, należy uważać, by nie uszkodzić siatki filtra.

UWAGA

• Zabrudzenia filtra mogą spowodować spadek wydajności chłodzenia.
• Oczyszczaj około raz na dwa tygodnie.
• Jeśli filtr zostanie oczyszczony przy LG Electronics Centrum serwisowe, mogą zostać naliczone dodatkowe opłaty. (usługa płatna)
• Liczba i rodzaje dołączonych filtrów mogą różnić się zależnie od modelu.
• Kształt produktu i jego podzespoły mogą różnić się zależnie od modelu.
• Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora.
• Dostępność funkcji zależy od modelu klimatyzatora.

Czyszczenie filtra dezodoryzującego/filtra PM1.0 (opcjonalne)

1. Podczas demontażu filtra należy odnieść się do „Jak wyjąć filtr”.
2. Chwycić uchwyt obudowy filtra i pociągnąć w kierunku wskazanym strzałką, by go wyjąć. Filtr PM1.0
3. Nie należy zdejmować uchwytu obudowy filtra ani kratki wlotowej.

1. Zgodnie z poniższą ilustracją, należy pociągnąć uchwyt i wyjąć filtr dezodoryzujący.

1. Umyć filtr po sprawdzeniu metody czyszczenia w „Informacji o filtrze”.
2. Po umyciu zamocuj filtr dezodoryzujący oraz filtr PM1.0 w ich pierwotnym położeniu.
3. Instalując filtr PM1.0, należy włożyć haczyk w kwadratowy otwór.

① Filtr PM1.0 ② Uchwyt ③ Uchwyt obudowy filtra ④ Filtr dezodoryzujący ⑤ Zacisk ⑥ Kwadratowy otwór

OSTRZEŻENIE

Dla bezpieczeństwa należy wyłączyć główny wyłącznik zasilania.

UWAGA

Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora. - Dostępność funkcji zależna od modelu klimatyzatora.

UWAGA

• Należy uważać, aby obudowa filtra była prawidłowo zamontowana w uchwycie filtra.
• Należy uważać, aby nie upuścić przedniej kratki podczas wyjmowania filtra.
• Nie należy myć filtra przeciwpylowego w gorącej wodzie o temperaturze powyżej 40°C ani w lotnych cieczach.
• Nie wolno myć fotokatalitycznego filtra dezodoryzującego w wodzie.
• Po wyczyszczeniu filtra PM1.0 brzęczyk wydaje 7-krotny dźwięk, jeśli woda całkowicie nie wyschła. Dokładnie wysuszyć filtr.
• Suszenie filtra w pobliżu ognia lub w bezpośrednim świetle słonecznym może spowodować jego uszkodzenie.
• Podczas montażu należy nosić rękawice ochronne.

UWAGA

• Ilość i typ filtrów dostarczanych z każdym modelem mogą się różnić.
• Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora.
• Dostępność funkcji zależy od modelu klimatyzatora.

Informacja dot. filtra

Nazwa filtra Opis Filtra
Filtr dezodoryzujucy	• Suszyć przyez 3 godziny w promieniach silestonecznych lub w swietle fluorescencyjnym. • Zaleca są czyszczenie co pól roku. (przy załozeniu 8 godzin codziennego uzytkowania) • Mycie filtra wodaMZ go uszkodzić lub zdeformowač.
Filtr PM1.0	• Wyczyscić filtr bez seinen demontaqu. • Aby oczyscić filtr PM1.0NSE aleź yanurzyć go w wodzie, potrzasajć nim kila razy. • Ješli filtr jest bardzo brudny, nasȩczyć go na 30 minut letnia woda zlagodnym detergentem i dokladnie splūkaceczysta woda. (Nie uzywaczkaśnych detergentów, takich jak kwas cytrynowy). • Zaleca są czyszczenie co pól roku. • Suszyć dokladnie w cieniu przyez okola dz引擎. (W przypadku wykrycia pozostaluść wilgoci, Rozlegnie sie 7-krotny dzwęk bręczyka.) Suszenie gorącymgowiatrzem, na przykład z suszarki lub nagrzewnicy,MZ go trzeć ani dotykać bezpośrednio.

Czyszczenie czujnika PM1.0

Czujnik PM1.0

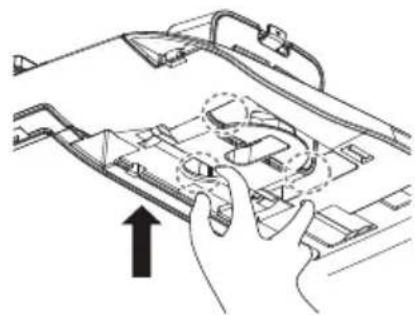

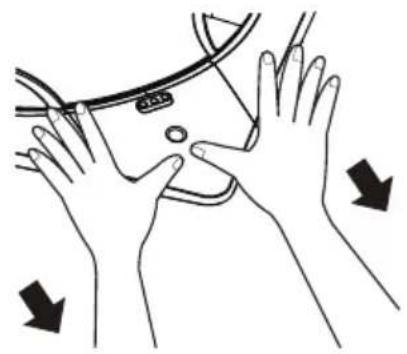

1. Zgodnie z poniższą ilustracją, należy umieścić palec na wskaźniku.

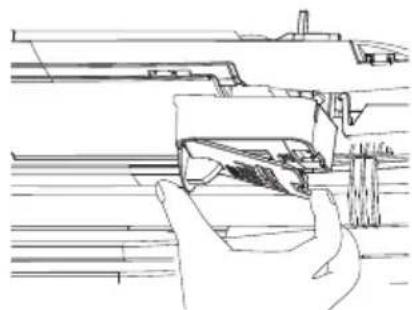

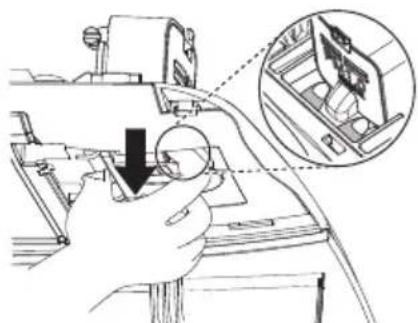

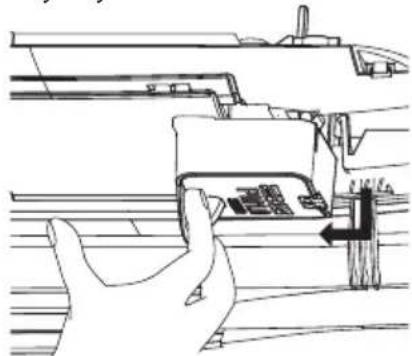

1. Otworzyć przedni panel i opuścić obudowę czujnika PM1.0 w sposób przedstawiony na ilustracji poniżej.

1. Po całkowitym opuszczeniu obudowy czujnika PM1.0 obrócić obudowę czujnika PM1.0, aby go zabezpieczyć w sposób przedstawiony na poniższym rysunku.

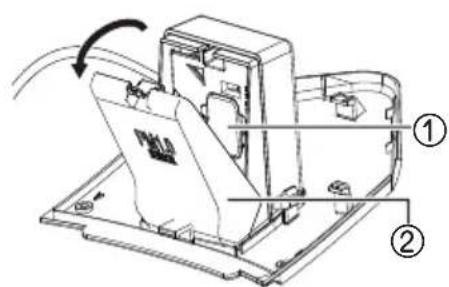

1. Otworzyć pokrywę czujnika PM1.0 z boku obudowy.

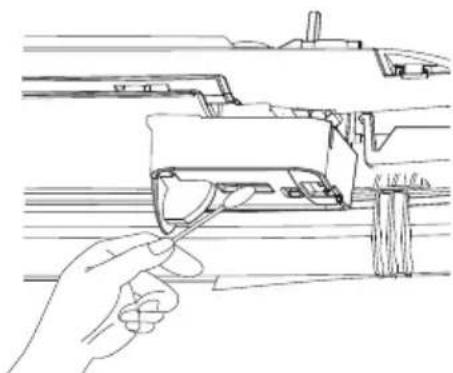

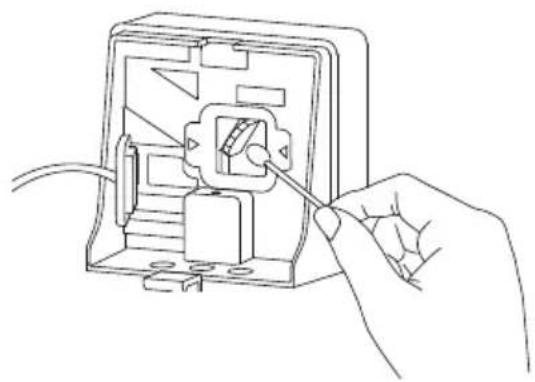

1. Za pomocą lekko zwilżonego bawełnianego wacika wytrzeć pył z obiektywu, a następnie użyć suchego wacika do usunięcia wilgoci.

1. Zamknąć pokrywę obudowy czujnika PM1.0, a następnie zainstalować obudowę czujnika PM1.0 w pierwotnym położeniu.

OSTRZEŻENIE

Dla bezpieczeństwa należy wyłączyć główny wyłącznik zasilania. Należy uważać, aby podczas zdejmowania pokrywy narożnikowej czujnika PM1.0 nie upuścić produktu. - Należy uważać, aby nie upuścić produktu podczas czyszczenia czujnika PM1.0.

UWAGA

Zaleca się czyszczenie co pół roku (przy założeniu 8 godzin codziennego użytkowania). Czujnik PM1.0 znajduje się jedynie w panelu oczyszczacza powietrza. Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora. - Dostępność funkcji zależy od modelu klimatyzatora.

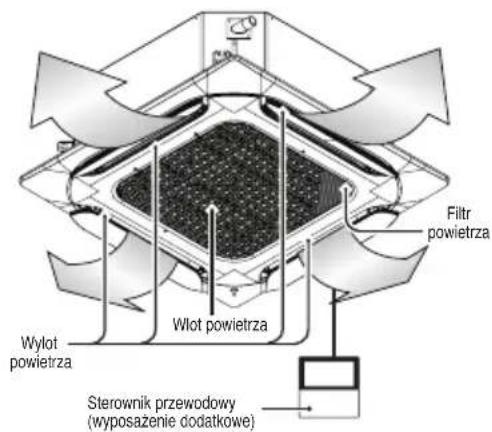

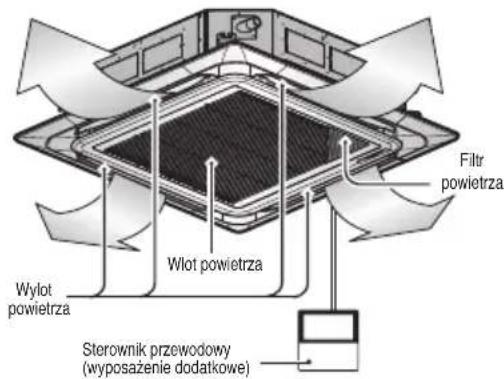

Kasetonowy 4-stronny

UWAGA

Przed rozpoczęciem konserwacji wyłącz zasilanie sieciowe.

Kratka, obudowa i pilot

Wyłącz system przy czyszczeniu. Urządzenia należy czyścić miękką szmatką. Nie należy używać wybielacza ani środków ściernych.

UWAGA

Zasilanie sieciowe musi być odłączone przed rozpoczęciem czyszczenia jednostki wewnętrznej.

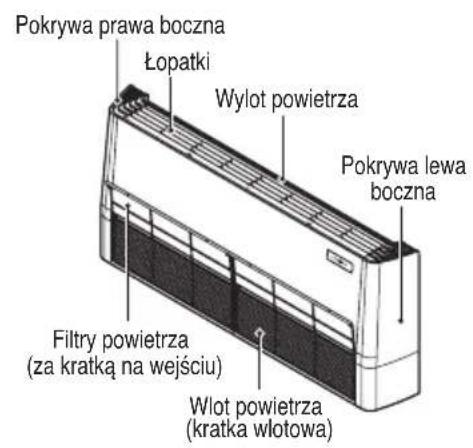

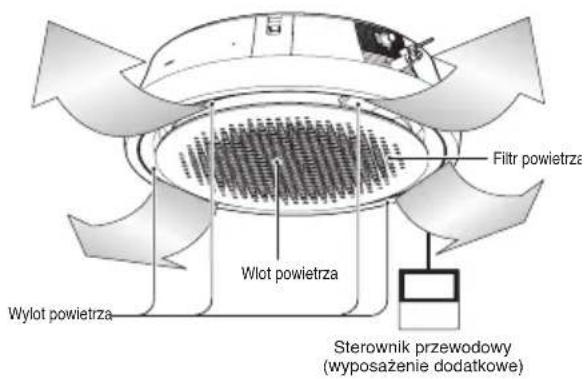

Filtry powietrza

Filtry powietrza znajdujące się za przednią kratką należy sprawdzać i czyścić co dwa tygodnie lub częściej, jeśli występuje taka potrzeba.

Nigdy nie należy używać:

Wody o temperaturze wyższej niż 40°C Może spowodować odkształcenie i/lub odbarwienie. - Lotnych substancji. Mogą zniszczyć powierzchnię klimatyzatora.

1. Zdemontuj filtry powietrza.

• Aby zdemontować filtr powietrza, przytrzymaj za występ, a następnie pociągnij delikatnie do przodu.

UWAGA

Nie należy dotykać metalowych części urządzenia wewnętrznego przy wyjmowaniu filtra powietrza. Może to spowodować obrażenia.

2. Usuń brud z filtra za pomocą odkurzacza lub umyj go wodą.

W przypadku dużego zabrudzenia, umyj w letniej wodzie z detergentem. Użycie gorącej wody (40°C lub więcej) może spowodować deformację filtra.

3. Po umyciu wodą filtr należy dobrze wysuszyć w zacienionym miejscu.

Podczas gdy będziesz suszyć filtr wiatraka, nie wystawiaj go na bezpośrednie działanie promieni słonecznych lub ciepła pochodzącego z ognia. 4. Zamontować filtr na.

Czyszczenie filtra dezodoryzującego / filtra PM1.0 (opcjonalne)

1. Naciśnij haki mocujące po obu stronach i otwórz przednią kratę.

1. Zdjąć filtr PM1.0, naciskając hak mocujący.

1. Wyjąć filtr bezodoryzujący fotokatalizator, pociągając go do góry.

1. Po zakończeniu montażu w odwrotnej kolejności zamknąć przednią kratkę.

OSTRZEŻENIE

Dla bezpieczeństwa należy wyłączyć główny wyłącznik zasilania.

UWAGA

Należy uważać, aby obudowa filtra była prawidłowo zamontowana w uchwycie filtra. - Należy uważać, aby nie upuścić przedniej kratki podczas wyjmowania filtra. - Nie należy myć filtra przeciwpypłowego w gorącej wodzie o temperaturze powyżej 40°C ani w lotnych cieczach. - Nie wolno myć fotokatalitycznego filtra dezodoryzującego w wodzie. - Po wyczyszczeniu filtra PM1.0 brzęczyk wydaje 7-krotny dźwięk, jeśli woda całkowicie nie wyschła. Dokładnie wysuszyć filtr. - Suszenie filtra w pobliżu ognia lub w bezpośrednim świetle słonecznym może spowodować jego uszkodzenie. - Podczas montażu należy nosić rękawice ochronne.

UWAGA

Ilość i typ filtrów dostarczanych z każdym modelem może się różnić. Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora. - Dostępność funkcji zależy od modelu klimatyzatora.

Informacja dot. filtra

Nazwa filtra Opis Filtra
Filtr dezodoryzujucy	• Suszyć przyez 3 godziny w promieniach silestonecznych lub w swietle fluorescencyjnym. • Zaleca są czyszczemenie co pól roku. (przy załozenia 8 godzin codziennego uzytkowania) • Mycie filtra wodaMZ go uszkodzić lub zdeformowač.
Filtr PM1.0	• Wyczyscić filtr bez然是 demontCLU. • Aby oczyscić filtr PM1.0 naleź yanzurzyć go w wodzie, potrzejść nim kilkarazy. • Jeśli filtr jest bardzo brudny, nasȩczyć go na 30 minut letnią woda z lągodnym detergentem i dokladnie spłukać czysta woda. (Nie uzywać kwaśnych detergentów, takich jak kwas cytrynowy). • Zaleca są czyszczemenie co pól roku. • Suszyć dokladyne w cieniu przyez okola dla. (W przypadku wykrycia pozostaluści wilgoci, Rozlegnie są 7-krotny dzwęk przyȩczycyka.) Suszenie goracymgowiatrzem, na przykład z suszarki lub nagrzewnicy,MZ go trzeć ani dotykać bezpośrednio.

Czyszczenie czujnika PM1.0

Czujnik PM1.0

1. Zdjąć pokrywę narożną czujnika PM1.0 na przednim panelu.

1. Otworzyć obudowę czujnika PM1.0 z boku obudowy czujnika PM1.0 i zdjąć gumową osłonę.

1. Za pomocą bawełnianego wacika wytrzeć brud z obiektywu, a następnie użyć suchego wacika do usunięcia wilgoci.

Dokręcić gumową osłonę, zamknąć obudowę czujnika PM1.0 i zamontować pokrywę narożną czujnika PM1.0 do jej pierwotnej pozycji.

① Gumowa nakładka ② Obudowa czujnika PM1.0

OSTRZEŻENIE

Dla bezpieczeństwa należy wyłączyć główny wyłącznik zasilania. - Należy uważać, aby podczas zdejmowania pokrywy narożnikowej czujnika PM1.0 nie upuścić produktu. - Należy uważać, aby nie upuścić produktu podczas czyszczenia czujnika PM1.0.

UWAGA

Zaleca się czyszczenie co pół roku. (przy założeniu 8 godzin codziennego użytkowania) Czujnik PM1.0 znajduje się jedynie w panelu oczyszczacza powietrza. Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora. - Dostępność funkcji zależy od modelu klimatyzatora.

Kasetonowy Zaokrąglony

UWAGA

Przed rozpoczęciem konserwacji wyłącz zasilanie sieciowe.

Kratka, obudowa i pilot

Wyłącz system przy czyszczeniu. Urządzenia należy czyścić miękką szmatką. Nie należy używać wybielaczy ani środków ściernych.

UWAGA

Zasilanie sieciowe musi być odłączone przed rozpoczęciem czyszczenia jednostki wewnętrznej.

Filtry powietrza

Filtry powietrza znajdujące się za przednią kratą należy sprawdzać i czyścić co dwa tygodnie lub częściej, jeśli występuje taka potrzeba.

■Nigdy nie należy używać:

Wody o temperaturze wyższej niż 40°C Może spowodować odkształcenie i/lub odbarwienie.

• Lotnych substancji. Mogą zniszczyć powierzchnię klimatyzatora.

1. Zdemontuj filtry powietrza.

Aby zdemontować filtr powietrza, przytrzymaj za występ, a następnie pociągnij delikatnie do przodu.

UWAGA

Nie należy dotykać metalowych części urządzenia wewnętrznego przy wyjmowaniu filtra powietrza. Może to spowodować obrażenia.

1. Usuń brud z filtra za pomocą odkurzacza lub umyj go wodą.

W przypadku dużego zabrudzenia, umyj w letniej wodzie z detergentem. Użycie gorącej wody (40 °C lub więcej) może spowodować deformację filtra.

1. Po umyciu wodą filtr należy dobrze wysuszyć w zacienionym miejscu.

Podczas gdy będziesz suszyć filtr powietrza, nie wystawiaj go na bezpośrednie działanie promieni słonecznych lub ciepła pochodzącego z ognia.

1. Zamontować filtr na miejscu.

Kanał zabudowany w suficie

UWAGA

Przed rozpoczęciem konserwacji wyłącz zasilanie sieciowe.

Kratka, obudowa i pilot

Wyłącz system przed czyszczeniem. Przetrzyj miękką szmatką. Nie używaj wybielacza ani środków ściernych.

UWAGA

Zasilanie sieciowe musi być odłączone przed rozpoczęciem czyszczenia jednostki wewnętrznej.

Filtr powietrza

Filtry powietrza znajdujące się za jednostką wewnętrzną (strona ssania) należy sprawdzać i czyścić co dwa tygodnie lub częściej, jeśli występuje taka potrzeba.

• Funkcja ta może się różnić w zależności od modelu.

■ Nigdy nie należy używać:

Wody o temperaturze wyższej niż 40°C Może spowodować odkształcenie i/lub odbarwienie. - Lotnych substancji. Mogą zniszczyć powierzchnię klimatyzatora.

1. Zdemontuj filtry powietrza.

Aby zdemontować filtr powietrza, przytrzymaj za występ, a następnie pociągnij delikatnie do przodu.

UWAGA

Nie należy dotykać metalowych części urządzenia wewnętrznego przy wyjmowaniu filtra powietrza. Może to spowodować obrażenia.

1. Usuń brud z filtra za pomocą odkurzacza lub umyj go wodą.

W przypadku dużego zabrudzenia, umyj w letniej wodzie z detergentem. Użycie gorącej wody (40°C lub więcej) może spowodować deformację filtra.

1. Po umyciu wodą filtr należy dobrze wysuszyć w zacienionym miejscu.

Podczas gdy będziesz suszyć filtr powietrza, nie wystawiaj go na bezpośrednie działanie promieni słonecznych lub ciepła pochodzącego z ognia.

1. Zamontować filtr na.),

Art Cool Gallery

UWAGA

Przed przystąpieniem do konserwacji należy wyłączyć główny przycisk zasilania, wyłączyć bezpiecznik obwodu oraz rozłączyć kabel zasilający.

Urządzenie należy czyścić miękką szmatką. Nie należy używać wybielaczy ani środków ściernych.

UWAGA

Nigdy nie należy używać:

• Wody o temperaturze wyższej niż 40°C . Może spowodować odkształcenia i odbarwienia.
• Lotnych substancji. Mogą zniszczyć powierzchnię klimatyzatora.

Filtry powietrza

Filtry powietrza znajdujące się za panelem przednim/kratką należy sprawdzać i czyścić co dwa tygodnie lub częściej, jeśli wystąpi taka potrzeba. Sposób wyjmowania filtra pokazany jest osobno dla każdego modelu na diagramach poniżej. Filtry należy wyczyścić odkurzaczem lub ciepłą wodą z delikatnym środkiem myjącym. Jeśli brudu nie da się łatwo usunąć, do mycia należy użyć letniej wody z dodatkiem detergentu. Filtry należy dokładnie wysuszyć w zacienionym miejscu, a następnie zamontować z powrotem na swoim miejscu.

Filtry plazmowe

Filtry plazmowe, znajdujące się za filtrem powietrza, winny być sprawdzane i czyszczone co 3 miesiące lub częściej, jeśli wystąpi taka potrzeba. Sposób wyjmowania filtra pokazany jest osobno dla każdego modelu na diagramach poniżej. Filtry należy wyczyścić odkurzaczem. Jeśli filtr dalej pozostaje brudny, należy umyć go wodą i dokładnie wysuszyć w zacienionym miejscu, a następnie zamontować z powrotem na swoim miejscu.

Filtry przeciwwzapachowe

Należy wymontować filtry przeciwwzapachowe znajdujące się z filtrem powietrza i wystawić je na bezpośrednie działanie promieni słonecznych na 2 godziny.

Następnie należy z powrotem zamontować filtry na swoim miejscu.

Wyjmowanie filtrów

Typ "Art Cool":

Pociągnij górną część panelu przedniego i podnieś go do góry. Wyjmij filtr z uchwytem przedniego panelu. Naciśnij przycisk PUSH i wyciągnij uchwyt, aby wyjąć filtr plazmowy. Po wyczyszczeniu wysusz go dokładnie w zacienionym miejscu. Następnie załóż filtr oraz filtr plazmowy. Załóż zaczepy panelu przedniego na wieszaki i zamknij go.

UWAGA

Filtra plazmowego nie należy dotykać przez 10 sekund od otwarcia klapki wlotowej – może to spowodować porażenie elektryczne.

Jak wymienić obraz lub zdjęcie

1. Wyłącz zasilanie i otwórz górną część przedniego panelu

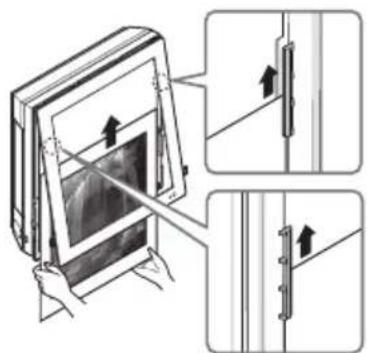

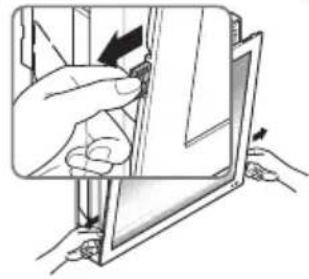

1. Wyciągnij zaczepy znajdujące się po obu stronach w dolnej części panelu przedniego, tak jak to pokazano na ilustracji.

1. Wciśnij i zamknij górną część przedniego panelu, a następnie pociągnij dolną jego część do przodu aż do zablokowania.

1. Wyciągnij ilustrację.

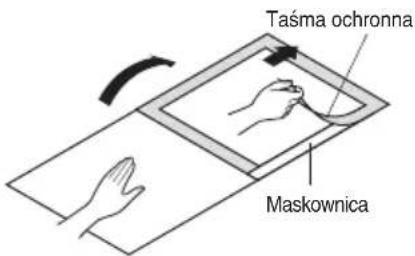

1. Obróć ilustrację do góry nogami i otwórz maskownicę, następnie ściągnij taśmę ochronną przymocowaną do maskownicy.

1. Umieść obraz/zdjęcie pomiędzy wyjętą ilustracją a maskownicą. (Zalecana wielkość zdjęcia/obrazka: 450 mm x 450 mm)

1. Zamknij maskownicę i dociśnij ją rękami aż do całkowitego zamknięcia.
2. Wsuń zdjęcie/obraz pod oba zaczepy tak jak to pokazano i zamocuj je. Zamknij przedni panel, naciskając go lekko.

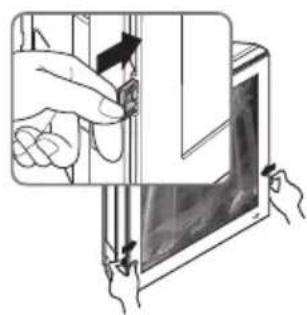

3. Wyciągnij oba zaczepy znajdujące się w dolnej części panelu przedniego i zamocuj go. Wyłącz zasilanie.

W razie niekorzystania z maskownicy zalecana wielkość zdjęcia/obrazka 522 mm x 522 mm

Podczas włączania zasilania po wymianie filtra oraz obrazu, panel przedni nie przeszkadza.

Jednostki wewnętrzne - Ścienne

UWAGA

Przed rozpoczęciem konserwacji należy odłączyć zasilanie.

Nigdy nie należy używać:

Wody o temperaturze wyższej niż 40°C Może spowodować odkształcenie i/lub odbarwienie. - Lotnych substancji. Mogą zniszczyć powierzchnię klimatyzatora.

Wstępne filtry powietrza

Wstępne filtry powietrza znajdujące się za panelem przednim. Należy sprawdzać i czyścić co dwa tygodnie lub częściej - jeśli występuje taka potrzeba. Sposób wyjmowania filtra pokazany jest osobno dla każdego modelu na diagramach poniżej. Filtry należy wyczyścić odkurzaczem lub ciepłą wodą z delikatnym środkiem myjącym. Jeśli brudu nie da się łatwo usunąć, do mycia należy użyć letniej wody z dodatkiem detergentu. Filtry należy dokładnie wysuszyć w zacienionym miejscu, a następnie zamontować z powrotem na swoje miejsce.

Wyczyścić filtr powietrza

Czyść filtr powietrza co 2 tygodnie lub częściej w razie konieczności.

1. Wyłącz zasilanie i odłącz przewód zasilający.
2. 5~24 kBtu/h : Chwycić uchwyt filtra powietrza, unieść lekko do góry. 30~36 kBtu/h : Otworzyć przedni panel jak pokazano na rysunku.

5~24 kBtu/h

30~36 kBtu/h * Funkcja ta może się różnić w zależności od modelu.

1. 5~24 kBtu/h: Chwycić uchwyt filtra powietrza, unieść lekko do góry i wyjąć z jednostki. 30 36 kBtu/h: Następnie wciągnąć języczek filtra nieznacznie do przodu, aby wyjąć filtr.

5~24 kBtu/h

30~36 kBtu/h * Funkcja ta może się różnić w zależności od modelu.

1. Wyczyść filtr odkurzaczem lub ciepłą wodą z delikatnym środkiem myjącym.
2. W przypadku zanieczyszczeń trudnych do usunięcia, wymyj filtr w letniej wodzie z dodatkiem środka myjącego.
3. Wysusz filtr w cieniu.

UWAGA

Filtr powietrza może ulec uszkodzeniu, jeśli zostanie wygięty.

Przypodłogowo - sufitowy (przekształcalny)

UWAGA

Przed rozpoczęciem konserwacji wyłącz zasilanie sieciowe.

Kratka, obudowa i pilot

Wyłącz system przy czyszczeniu.

Urządzenie należy czyścić miękką szmatką. Nie należy używać wybielacza ani środków ściernych.

UWAGA: Zasilanie sieciowe musi być odłączone przed rozpoczęciem czyszczenia jednostki wewnętrznej.

■Nigdy nie należy używać:

• Wody o temperaturze wyższej niż 40°C. Może spowodować odkształcenia i/lub odbarwienia.
• Lotnych substancji.

Mogą zniszczyć powierzchnię klimatyzatora.

FILTRY POWIETRZA

Filtry powietrza znajdujące się za przednią klapką należy sprawdzać i czyścić co dwa tygodnie lub częściej, jeśli występuje taka potrzeba.

1. Umieść przedni panel dostępowy i lekko pociągnij języczek filtra do przodu w celu wyjęcia filtra.
2. Filtry należy wyczyścić odkurzaczem lub ciepłą wodą z delikatnym środkiem myjącym.
3. W przypadku dużego zabrudzenia, umyj w letniej wodzie z detergentem.
4. Użycie gorącej wody (40 °C lub więcej) może spowodować deformację filtra.
5. Po umyciu woda filtr należy dobrze wysuszyć w zacienionym miejscu.
6. Zamontować filtr na我国

Konsola

UWAGA

Przed przystąpieniem do konserwacji należy wyłączyć główny przycisk zasilania, wyłączyć bezpiecznik obwodu oraz rozłączyć kabel zasilający.

Czyszczenie paneli i filtrów

Urządzenie należy czyścić miękką szmatką. Nie należy używać wybielacza ani środków ściernych.

UWAGA

Nigdy nie należy używać:

Wody o temperaturze wyższej niż 40°C . Może spowodować odkształcenia i odbarwienia. - Lotnych substancji. Mogą zniszczyć powierzchnię klimatyzatora.

Filtry powietrza

Filtry powietrza znajdujące się za panelem przednim/kratką należy sprawdzać i czyścić co dwa tygodnie lub częściej, jeśli wystąpi taka potrzeba.

Sposób wyjmowania filtrów Pokazany jest na rysunkach poniżej.

Filtry należy wyczyścić odkurzaczem lub ciepłą wodą z delikatnym środkiem myjącym. Jeśli brudu nie da się łatwo usunąć, do mycia należy użyć letniej wody z dodatkiem detergentu.

Filtry należy dokładnie wysuszyć w zacienionym miejscu, a następnie zamontować z powrotem na swoim miejscu.

Filtr antyalergiczny

Należy wymontować filtry antyalergiczne znajdujące się za filtrem powietrza i wystawić je na bezpośrednie działanie promieni słonecznych na 2 godziny.

Następnie należy z powrotem zamontować filtry na swoim miejscu.

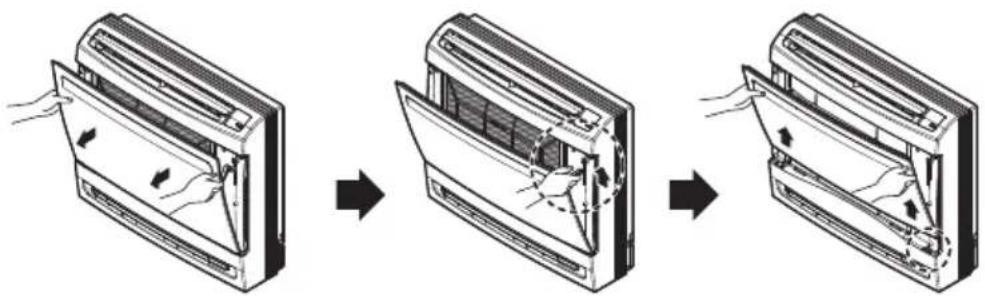

Demontaż kratki

1. Otwórz kratkę przednią, ciągnąc ją w przód.
2. Następnie pociągnij za zaczepy kratki w rowkach panelu przedniego.
3. Wyciągnij 2 zawiasy kratki w rowkach panelu przedniego.

Wyjmowanie filtrów

1. Następnie pociągnąć lekko za języczek filtra w dół, aby wyjąć filtr powietrza.
2. Przytrzymać języczek ramy i wyjąć zaczepy w 4 miejscach.

Gdy klimatyzator nie będzie używany przez długi okres czasu

Gdy nie będzie używany przez długi okres czasu.

Włącz klimatyzator, by pracował z poniższymi ustawieniami przez 2-3 godziny.

Tryb pracy: Tryb pracy z wentylatorem. - Pomoże to osuszyć wewnętrzne mechanizmy.

Wyłącz wyłącznik główny.

UWAGA

Wyłącznik główny wyłącz, gdy klimatyzator nie będzie używany przez dłuższy okres czasu. Może gromadzić się kurz, co może spowodować pożar.

Pomocna informacja

Filtr powietrza a rachunki za prąd. Gdy filtry powietrza są zapylone, spadnie wydajność chłodzenia, i marnowane będzie 6% energii elektrycznej zasilającej klimatyzator.

Gdy masz zamiar ponownie uruchomić klimatyzator.

Wyczyść filtr powietrza i zamontuj go z powrotem w urządzeniu.

Sprawdź, czy wlot i wylot urządzenia wewnętrznego i zewnętrznego nie są zablokowane.

Sprawdzić, czy przewód uziemienia jest poprawnie podłączony. Może być podłączony po stronie urządzenia wewnętrznego.

Wskazówki dotyczące eksploatacji

Nie naleź y zbytnio wychładzać pomieszczenia.	Okna naleź zaslaniać przy pomoczy zaluzji lub zasłon.	W pomieszczeni u naleź utrzymywać Jednorodną temperaturé.
Nie jest to korzystne dla zdrowia i powoduje marnotrawstwo energii elektrycznej.	Nie naleź pozwalać, aby bezpośrednie swiatto silestoneczne wypadło do pomieszczenia, gdy pracuje klimatyzator.	Pozymi y pionowy kierunek nawiewu naleź ustawić w taki spośob, aby w calym pomieszczeni u uzyskać gednakowej temperaturé.
Okna i drzewi winny byc dokladnie zamkiȩte.	Filtry powietrza naleź regularnie czyścić.	Pomieszczenie naleź okresowo wietrzyć.
O ile tylko jest toMZIWIne są zamkniȩte, są zamkniȩte, są zamkniȩtem jest wietrzenia pomieszczenia od czasu do czasu.		Jakość okna normalnie są zamkniȩte, dobrym pomyslem jest wietrzenia pomieszczenia od czasu do czasu.

Przed wezwaniem serwisu

Najczęstsze usterki! Oszczędź czas i pieniądze!

Sprawdź poniższe punkty przy wezwaniu serwisu.... Jeśli problem pozostaje, prosimy skontaktować się z autoryzowanym sprzedawcą.

Klimatyzator nie działa.	• Czy nie popełnileś będu ustawiajac program czasowy? • Czy zadziała bezpiecznik lub przywacz obwodu zasilajacjago?
W pomieszczeniu wystepuje Dziwny zapach.	• Sprawdź,czy nie jest to zapach wilgoci, króra wsiąkka w sciany, dywan, meble lub ubrania w pomieszczeniu.
Wydaje są,ź e uzȩdzenia wyciekaju skropliny.	• Skropliny pojawiała są, gdy powietrze z klimatyzatora ochladyciepie powietrze w pomieszczeniu.
Klimatyzator nie działa przyez okola 3 minuty po ponownym uruchomieniu.	• To jest zabeepieczenie uzȩdzenia. • Odczekaj okola trzy minuty do Rozpoczęcia pracy.
Nie chłodzi lub nieogrżewa efektywnie.	• Czy filtr powietrza nie jest zabrudzony? Patrz instruktce czyszczenia filtra powietrza. • Pomieszczenie moglo byc bardzo gorace przy pierwszym w��czeniuk klimatyzatora. Na ochlodzenia potrzebaość czasu. • Czy temperatura zostala ustawiona prawnów? • Czy wloty/wyloty z uzȩdzenia zewétrzngo lub wewétrzngo nie są zapchane?
Klimatyzator goło pracuju.	• Słychać dzwijk przypominajcy przypełwy wody. - To jest odglos przypełwyania freonu w uzȩdzeniu. • Słychać dzwijk przypominajcy uwalnianie spreżonego powietrza do atmosfery. - To jest odglos przypełwyania wody odwilżajść w uzȩdzeniu.
Słychać trzaski.	• Dzwiek taki pochodzi z rozszerzania/kurczenia są panelu przydeniego na skutek zmian temperatury.
Wyświetlacznabicytne jest blady lub nic nie wyświetla.	• Czy baterie są nie wyczerpalty? • Czy baterie w樟o zgodnia z ich biegu nowości (+/-)?
Klimatyzator zmiezenia generowany przypełwy powietrza podczas pracy.	• Gdy klimatyzator osiagnie zędano temperatu#, natȩzenia przypełwu powietrza zmiejejsza są, aby uniknac generationschia chłodnégo przypełwu powietrza podczas ogrzewania lub zminimalizowej zȩvycie energii oraz zmieńem wilgotność w pomieszczeniu podczas chłodzenia. - Ten objaw jest normalny.
Dzwiek bręczyka. (7 razy)	• Czy panel szechy jest calkowicie zamniety? Zamknac calkowicie krata szecha. • Czy woda calkowicie wychyta po oczyszczeniuk filtra PM1.0? Jeść wilgość pożostafa, pożostawy filtr do wyschniecia w cieniu na okola jeder daneń. • Czy folia filtra PM1.0 została rozerwana? Skontaktuj są z centrum serwisowym LG Electronics.

UWAGA

• WODOODPORNOŚĆ: Strona zewnętrzna urządzenia jest wodooodporna. Strona wewnętrzna nie jest wodooodporna i nie należy jej narażać na działanie nadmiernych ilości wody.
• Dostępność funkcji zależy od modelu klimatyzatora.

INSTRUKCJA OBSŁUGI

URZĄDZENIE DO

KLIMATYZACJI

Można wybrać tryb powietrza.
