BDG4327DS - Kran kuchenny Concept - Bezpłatna instrukcja obsługi

Typ produktu	Kran kuchenny
Marka	Concept
Model	BDG4327DS
Materiał korpusu	Chromowany mosiądz z powłoką odporną na zarysowania
Kartusz	Wysokiej jakości ceramika
Obrót	360°
Wysokość całkowita	35 cm (około)
Waga netto	1,5 kg (około)
Zasilanie	Zimna i ciepła woda przez elastyczne węże
Podłączenie	Wejście 3/8\" z dołączonym reduktorem gwintowanym
Instalacja	Na zlewozmywaku, mocowanie za pomocą nakrętki i elementów montażowych
Czyszczenie	Neutralne środki, roztwór mydła, ocet na kamień
Konserwacja	Regularne suszenie, okazjonalne polerowanie powierzchni chromowanych
Gwarancja	Zgodna z ustawową gwarancją zgodności
Części zamienne	Kartusz, perlator, uszczelki, uchwyt, elastyczne węże
Możliwość naprawy	Możliwa wymiana kartusza i uszczelek
Zawartość opakowania	Korpus kranu, uchwyt, elastyczne węże, elementy montażowe, perlator

Często zadawane pytania - BDG4327DS Concept

Jak zainstalować kran Concept BDG4327DS?

Zakręć dopływ wody, odkręć perlator, przymocuj korpus do zlewozmywaka za pomocą dostarczonych akcesoriów, podłącz ręcznie węże wodne, następnie odkręć wodę i sprawdź szczelność. Po odpowietrzeniu zamontuj perlator.

Jakich środków czyszczących używać?

Używaj neutralnych środków bez cząstek ściernych, chloru ani alkoholu. Wystarczy roztwór mydła. Na kamień użyj octu lub środka czyszczącego na bazie octu.

Co zrobić, jeśli kran przecieka?

Najpierw sprawdź dokręcenie połączeń. Jeśli wyciek nadal występuje, kartusz ceramiczny może być uszkodzony. Wymień go zgodnie z instrukcją w ulotce.

Jak odkamienić kran?

Nałóż roztwór octu lub środek czyszczący na bazie octu na kamienne osady, odczekaj, a następnie spłucz czystą wodą i osusz miękką ściereczką.

Czy kran może obracać się o 360°?

Tak, korpus kranu można obrócić o 360°, co pozwala na zamontowanie uchwytu po prawej lub lewej stronie, w zależności od potrzeb.

Jaka jest gwarancja na ten kran?

Producent pokrywa wady produkcyjne i materiałowe przez okres ustawowej gwarancji. Zachowaj paragon i przestrzegaj zaleceń instalacyjnych.

Jak wymienić kartusz?

Zakręć dopływ wody, zdemontuj uchwyt i nakrętkę, wyjmij stary kartusz, zamontuj nowy, wyrównując nacięcia, a następnie złóż wszystko z powrotem.

Czy kran pasuje do wszystkich zlewozmywaków?

Jest specjalnie zaprojektowany do granitowych zlewozmywaków Concept, ale dzięki dołączonym elementom montażowym może pasować do większości standardowych zlewozmywaków.

Dlaczego przepływ wody jest słaby?

Sprawdź, czy perlator nie jest zatkany osadami. Odkamień go octem lub wymień, jeśli to konieczne.

Czy mogę samodzielnie zainstalować kran?

Tak, instalacja jest prosta, ale wymaga zakręcenia wody i ręcznego dokręcenia połączeń. Jeśli nie jesteś majsterkowiczem, skonsultuj się ze specjalistą.

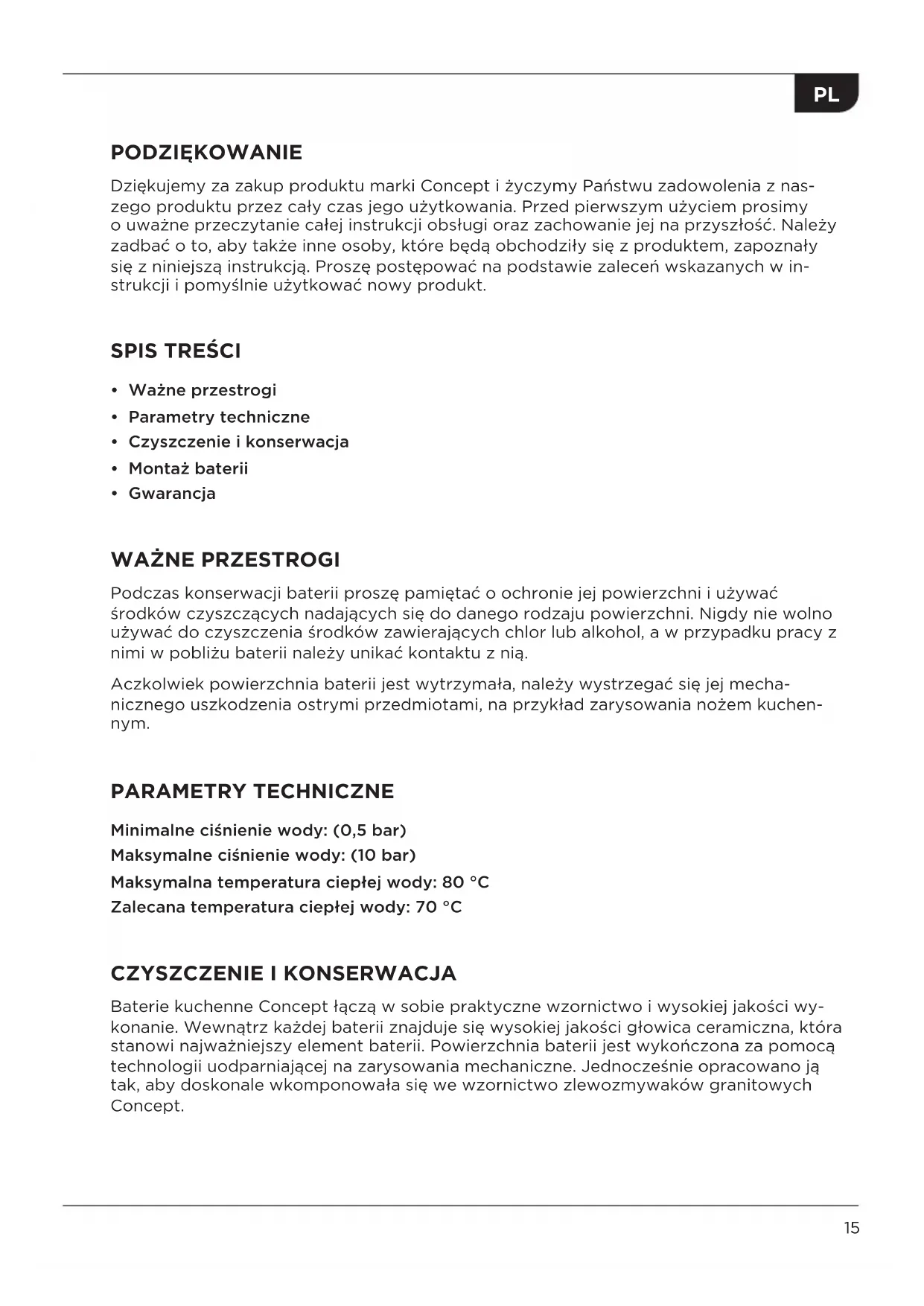

INSTRUKCJA OBSŁUGI BDG4327DS Concept

Dziękujemy za zakup produktu marki Concept i życzymy Państwu zadowolenia z naszego produktu przez cały czas jego użytkowania. Przed pierwszym użyciem prosimy o uważne przeczytanie całej instrukcji obsługi oraz zachowanie jej na przyszłość. Należy zadbać o to, aby także inne osoby, które będą obchodziły się z produktem, zapoznały się z niniejszą instrukcją. Proszę postępować na podstawie zaleceń wskazanych w instrukcji i minsienie użytkować nowy produkt.

SPIS TREŚCI

• Ważne przestrogi
  • Parametry techniczne
  • Czyszczenie i konserwacja
• Montaż baterii
• Gwarancja

WAŻNE PRZESTROGI

Podczas konserwacji baterii proszę pamiętać o ochronie jej powierzchni i używać środków czyszczących nadających się do danego rodzaju powierzchni. Nigdy nie wolno używać do czyszczenia środków zawierających chlor lub alkohol, a w przypadku pracy z nimi w pobliżu baterii należy unikać kontaktu z nią.

Aczkolwiek powierzchnia baterii jest wytrzymała, należy wystrzegać się jej mechanicznego uszkodzenia ostrymi przedmiotami, na przykład zarysowania nożem kuchennym.

PARAMETRY TECHNICZNE

Minimalne ciśnienie wody: (0,5 bar)

Maksymalne ciśnienie wody: (10 bar)

Maksymalna temperatura ciepłej wody: 80 °C

Zalecana temperatura ciepłej wody: 70 °C

CZYSZCZENIE I KONSERWACJA

Baterie kuchenne Concept łączą w sobie praktyczne wzornictwo i wysokiej jakości wykonanie. Wewnątrz każdej baterii znajduje się wysokiej jakości głowica ceramiczna, która stanowi najważniejszy element baterii. Powierzchnia baterii jest wykończona za pomocą technologii uodparniającej na zarysowania mechaniczne. Jednocześnie opracowano ją tak, aby doskonale wkomponowała się we wzornictwo zlewozmywaków granitowych Concept.

PL

Baterię należy regularnie czyścić środkami obojętnymi, niezawierającymi cząstek ściernych – wystarczy roztwór mydlany. Po oczyszczeniu należy opłukać powierzchnię wodą i osuszyć. Większe zanieczyszczenia oraz osady kamienia kotłowego usuwa się za pomocą roztworu octu albo środka czyszczącego zawierającego w swoim składzie ocet. Po użyciu należy osuszyć powierzchnię baterii miękką ścierką. Regularne osuszanie chroni baterię przed niepożądanym osadzaniem się kamienia kotłowego.

Baterię wykończoną chromem można nabłyszczać od czasu do czasu za pomocą specjalnego środka do powierzchni nierdzewnych lub chromowanych. Dzięki temu usuniemy plamy, a jednocześnie przywrócimy blask chromowanej powierzchni.

Baterię o powierzchni granitowej należy pielęgnować od czasu do czasu wodą z dodatkiem mleka przeznaczonego do zlewozmywaków granitowych. Następnie opłuczemy powierzchnię ciepłą wodą i osuszymy miękką ścierką. Osady wapienne w okolicy sitka należy usuwać roztworem octu albo środkiem czyszczącym na bazie octu.

Codzienna i regularna pielęgnacja przedłuża żywotność produktu.

MONTAŻ BATERII

Instalację produktu należy przeprowadzić w krokach opisanych poniżej. Usterki spowodowane nieprawidłową instalacją nie są objęte gwarancją.

Przed montażem produktu należy upewnić się, że nie jest w żaden sposób uszkodzony.

Produkt powinien zostać zainstalowany przez specjalistę, który posiada niezbędne kwalifikacje do instalacji baterii wodociągowych.

Dzięki temu, że korpusem każdej baterii można obracać o 360°, można zainstalować uchwyt do obsługi baterii zarówno na prawą, jak i na lewą stronę.

Instalacja

• Zamknij dopływ ciepłej i zimnej wody.
• Wykręć aerator, aby nie zatkać go w momencie pierwszego użycia baterii.
• Osadź korpus baterii na zlewozmywaku za pomocą mocowań. Podłącz wężyki do wody i dokręć je ręcznie. Nie dokręcaj za pomocą narzędzi ani rażącej siły – gwinty na zaworach lub wężykach mogłyby ulec uszkodzeniu.
• W przypadku potrzeby wkręć na oba wężyki redukcję z gwintem 3/8".
• Przykręć wężyki zasilające, a otwórz dopływ wody. Pozostaw baterię w pozycji zamkniętej, gdy nie płynie woda, i sprawdź szczelność wszystkich połączeń. Jeżeli trzeba wykonać dodatkowe uszczelnienie połączeń, pamiętaj, aby zamknąć dopływ wody.
• Jeżeli uszczelnienie wszystkich połączeń jest w porządku, puść zimną oraz ciepłą wodę – najpierw przez krótszy odcinek czasowy. Następnie zainstaluj aerator, który na początku został zdemontowany, a znowu przygotuj do eksploatacji.

Opis poszczególnych elementów produktu BDC6529, BDG6529BC

Nr Pozycja

1 Aerator

2 Wylewka

3 Korpus baterii

4 Podkładka

5 Głowica

6 Nakrętka

7 Zamknięcie wkręcane

8 Uchwyt

9 Mocowania

10 Wężyki

Opis poszczególnych elementów produktu

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Nr Pozycja
1	Aerator
2	Głowica wylewki
3	Elementy łączące
4	Wylewka
5	Elementy łączące
6	Korpus baterii
7	Podkładka
8	Głowica
9	Nakrętka
10	Zamknięcie wkręcane
11	Uchwyt
12	Mocowania
13	Wężyki

PL

Opis poszczególnych elementów produktu

Opis poszczególnych elementów produktu BDC5327, BDC5327BC

Nr Pozycja

1 Aerator

2 Wylewka

3 Elementy łączące

4 Korpus baterii

5 Głowica

6 Nakrętka

7 Zamknięcie wkręcane

8 Uchwyt

9 Podkładka

10 Mocowania

11 Weżyki

Nr Pozycja
1	Aerator
2	Dysza
3	Elementy złączne
4	Korpus baterii
5	Nabój
6	Ostona nakrętki
7	Nakrętka
8	Uchwyt
9	Baza
10	Część mocująca
11	Wąż gumowy
12	Rurka wlotowa

Opis poszczególnych elementów produktu

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

4 3 2 1 5 6 7 8 9 10 11 12 13

Nr Pozycja
1 Perlátor
2 Prysznic
3 Waż gumowy
4 Dysza
5	Elementy złączne
6 Korpus baterii
7 Baza
8 Nabój
9 Orzech
10 Nakrętka
11 Uchwyt
12 Elementy złączne
13 Waż gumowy

Opis poszczególnych elementów produktu BDC7547

Nr Pozycja
1	Kurtka napowietrzająca
2	Aerator
3	Zdejmowana głowa
4	Złącze węża
5	Wąż silikonowy
6	Węże łączące
7	Zdejmowany uchwyt na wąż
8	Złącze
9	Część łącząca
10	Korpus baterii
11	Nabój
12	Oślona nakrętki
13	Nakrętka
14	Uchwyt
15	Baza
16	Rurka wlotowa
17	Część mocująca
18	Wąż gumowy

GWARANCJA

Podczas okresu gwarancji ustalonego przez producenta, producent odpowiedzialny jest za wady produkcyjne i materiałowe. W przypadku, jeśli niniejsze wady się pojawią, proszę zwrócić się do sprzedawcy z załączonymi dokumentami zakupu. Niniejsze dokumenty należy przechowywać przez cały okres gwarancyjny.

Gwarancja nie ma zastosowania dla wad powstałych w wyniku niewłaściwego montażu lub konserwacji. Nieprzestrzeganie wskazówek producenta może prowadzić do nieobjęcia gwarancją ewentualnej naprawy.
