INSTRUKCJA OBSŁUGI BDG3334BC Concept

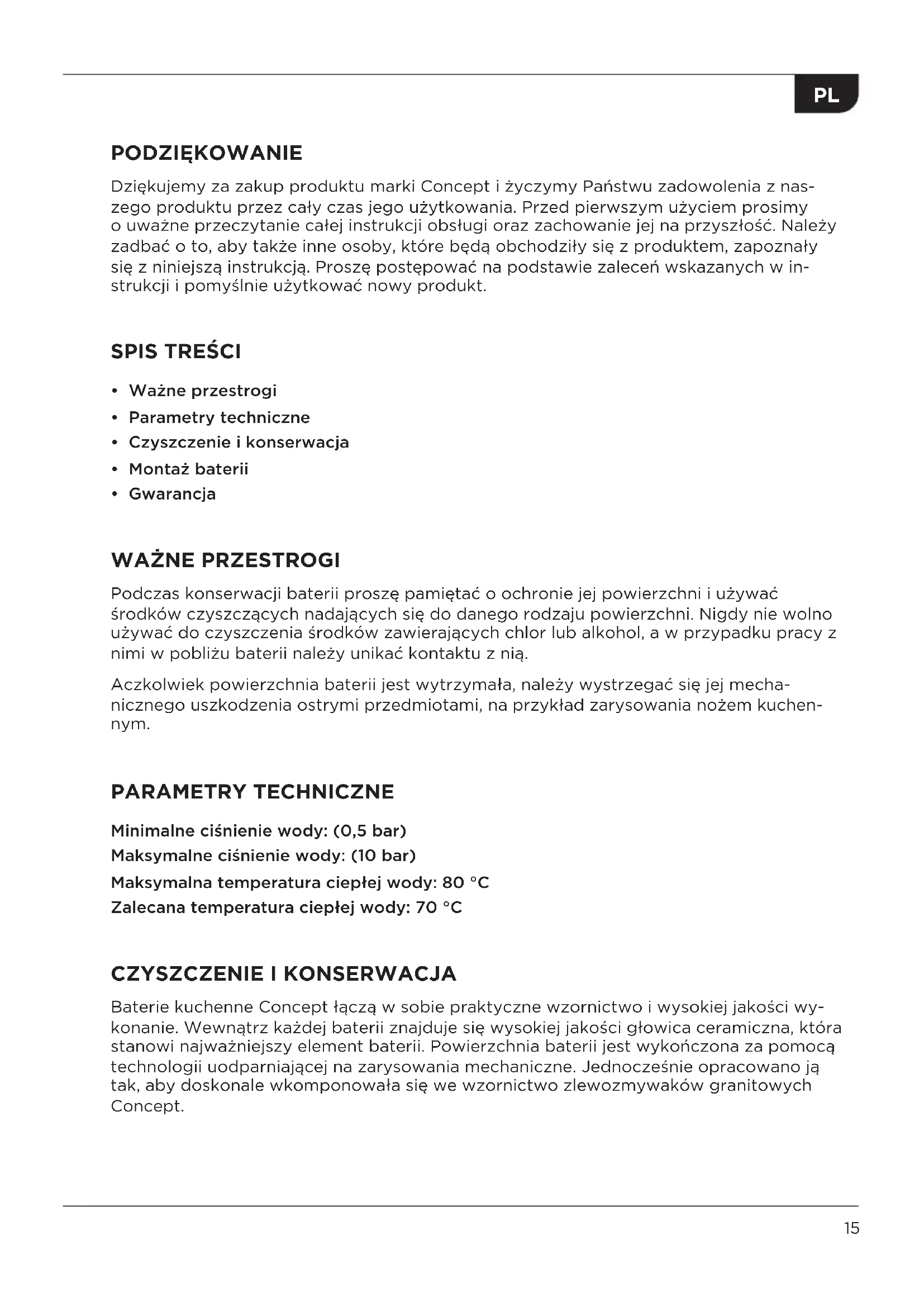

PODZIĘKOWANIE Dziękujemy za zakup produktu marki Concept iżyczymy Państwu zadowolenia znas- zego produktu przez cały czas jego użytkowania. Przed pierwszym użyciem prosimy ouważne przeczytanie całej instrukcji obsługi oraz zachowanie jej na przyszłość. Należy zadbać oto, aby także inne osoby, które będą obchodziły się zproduktem, zapoznały się zniniejszą instrukcją. Proszę postępować na podstawie zaleceń wskazanych win- strukcji ipomyślnie użytkować nowy produkt.

• Parametry techniczne

• Czyszczenie i konserwacja

Podczas konserwacji baterii proszę pamiętać o ochronie jej powierzchni i używać środków czyszczących nadających się do danego rodzaju powierzchni. Nigdy nie wolno używać do czyszczenia środków zawierających chlor lub alkohol, a w przypadku pracy z nimi w pobliżu baterii należy unikać kontaktu z nią. Aczkolwiek powierzchnia baterii jest wytrzymała, należy wystrzegać się jej mecha- nicznego uszkodzenia ostrymi przedmiotami, na przykład zarysowania nożem kuchen- nym. PARAMETRY TECHNICZNE Minimalne ciśnienie wody: (0,5 bar) Maksymalne ciśnienie wody: (10 bar) Maksymalna temperatura ciepłej wody: 80 °C Zalecana temperatura ciepłej wody: 70 °C

CZYSZCZENIE I KONSERWACJA

Baterie kuchenne Concept łączą w sobie praktyczne wzornictwo i wysokiej jakości wy- konanie. Wewnątrz każdej baterii znajduje się wysokiej jakości głowica ceramiczna, która stanowi najważniejszy element baterii. Powierzchnia baterii jest wykończona za pomocą technologii uodparniającej na zarysowania mechaniczne. Jednocześnie opracowano ją tak, aby doskonale wkomponowała się we wzornictwo zlewozmywaków granitowych Concept.16

Baterię należy regularnie czyścić środkami obojętnymi, niezawierającymi cząstek ściernych – wystarczy roztwór mydlany. Po oczyszczeniu należy opłukać powierzchnię wodą i osuszyć. Większe zanieczyszczenia oraz osady kamienia kotłowego usuwa się za pomocą roztworu octu albo środka czyszczącego zawierającego w swoim składzie ocet. Po użyciu należy osuszyć powierzchnię baterii miękką ścierką. Regularne osuszanie chroni baterię przed niepożądanym osadzaniem się kamienia kotłowego. Baterię wykończoną chromem można nabłyszczać od czasu do czasu za pomocą specjalnego środka do powierzchni nierdzewnych lub chromowanych. Dzięki temu usu- niemy plamy, a jednocześnie przywrócimy blask chromowanej powierzchni. Baterię o powierzchni granitowej należy pielęgnować od czasu do czasu wodą z dodat- kiem mleka przeznaczonego do zlewozmywaków granitowych. Następnie opłuczemy powierzchnię ciepłą wodą i osuszymy miękką ścierką. Osady wapienne w okolicy sitka należy usuwać roztworem octu albo środkiem czyszczącym na bazie octu. Codzienna i regularna pielęgnacja przedłuża żywotność produktu. MONTAŻ BATERII Instalację produktu należy przeprowadzić w krokach opisanych poniżej. Usterki spowo- dowane nieprawidłową instalacją nie są objęte gwarancją. Przed montażem produktu należy upewnić się, że nie jest w żaden sposób uszkodzony. Produkt powinien zostać zainstalowany przez specjalistę, który posiada niezbędne kwa- lifikacje do instalacji baterii wodociągowych. Dzięki temu, że korpusem każdej baterii można obracać o 360°, można zainstalować uchwyt do obsługi baterii zarówno na prawą, jak i na lewą stronę. Instalacja

• Zamknij dopływ ciepłej i zimnej wody.

• Wykręć aerator, aby nie zatkać go w momencie pierwszego użycia baterii.

• Osadź korpus baterii na zlewozmywaku za pomocą mocowań. Podłącz wężyki do wody i dokręć je ręcznie. Nie dokręcaj za pomocą narzędzi ani rażącej siły – gwinty na zaworach lub wężykach mogłyby ulec uszkodzeniu.

• W przypadku potrzeby wkręć na oba wężyki redukcję z gwintem 3/8“.

• Przykręć wężyki zasilające, a otwórz dopływ wody. Pozostaw baterię w pozycji zam- kniętej, gdy nie płynie woda, i sprawdź szczelność wszystkich połączeń. Jeżeli trzeba wykonać dodatkowe uszczelnienie połączeń, pamiętaj, aby zamknąć dopływ wody.

• Jeżeli uszczelnienie wszystkich połączeń jest w porządku, puść zimną oraz ciepłą wodę – najpierw przez krótszy odcinek czasowy. Następnie zainstaluj aerator, który na początku został zdemontowany, a znowu przygotuj do eksploatacji.17

Opis poszczególnych elementów produktu BDC6529, BDG6529BC Opis poszczególnych elementów produktu BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Nr Pozycja 1 Aerator 2 Wylewka 3 Korpus baterii 4 Podkładka 5 Głowica 6 Nakrętka 7 Zamknięcie wkręcane 8 Uchwyt 9 Mocowania 10 Wężyki Nr Pozycja 1 Aerator 2 Głowica wylewki 3 Elementy łączące 4 Wylewka 5 Elementy łączące 6 Korpus baterii 7 Podkładka 8 Głowica 9 Nakrętka 10 Zamknięcie wkręcane 11 Uchwyt 12 Mocowania 13 Wężyki18

Opis poszczególnych elementów produktu BDC3334, BDG3334BC, BDG3334BE, BDG3334WH Nr Pozycja 1 Aerator 2 Wylewka 3 Elementy łączące 4 Korpus baterii 5 Głowica 6 Nakrętka 7 Zamknięcie wkręcane 8 Uchwyt 9 Podkładka 10 Mocowania 11 Wężyki Opis poszczególnych elementów produktu

Nr Pozycja 1 Aerator 2 Dysza 3 Elementy złączne 4 Korpus baterii 5 Nabój 6 Osłona nakrętki 7 Nakrętka 8 Uchwyt 9 Baza 10 Część mocująca 11 Wąż gumowy 12 Rurka wlotowa

Opis poszczególnych elementów produktu BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG Nr Pozycja 1 Perlátor 2 Prysznic 3 Wąż gumowy 4 Dysza

Elementy złączne 6 Korpus baterii 7 Baza 8 Nabój 9 Orzech 10 Nakrętka 11 Uchwyt 12 Elementy złączne 13 Wąż gumowy

GWARANCJA Podczas okresu gwarancji ustalonego przez producenta, producent odpowiedzialny jest za wady produkcyjne imateriałowe. Wprzypadku, jeśli niniejsze wady się pojawią, pro- szę zwrócić się do sprzedawcy zzałączonymi dokumentami zakupu. Niniejsze dokumen- ty należy przechowywać przez cały okres gwarancyjny. Gwarancja nie ma zastosowania dla wad powstałych wwyniku niewłaściwego montażu lub konserwacji. Nieprzestrzeganie wskazówek producenta może prowadzić do nieobję- cia gwarancją ewentualnej naprawy. Opis poszczególnych elementów produktu BDC7547

Kurtka napowietr- zająca 2 Aerator

Zdejmowana głowa 4 Złącze węża 5 Wąż silikonowy 6 Węże łączące

Zdejmowany uchwyt na wąż 8 Złącze 9 Część łącząca 10 Korpus baterii 11 Nabój 12 Osłona nakrętki 13 Nakrętka 14 Uchwyt 15 Baza 16 Rurka wlotowa 17 Część mocująca 18 Wąż gumowy21
