BDG3334BC - Kuchyňská baterie Concept - Bezplatný návod k obsluze

Značka	Concept
Model	BDG3334BC
Typ produktu	Kuchyňská baterie
Materiál těla	Chromovaná nerezová ocel
Povrchová úprava	Odolný proti poškrábání, chromovaný
Otočení	360°
Kartuše	Vysoce kvalitní keramika
Typ ovládání	Jednopáková
Připojení	Teplá a studená voda, flexibilní hadice
Instalace	Doporučeno odborníkem
Údržba	Pravidelné čištění neutrálními prostředky
Doporučený čisticí prostředek	Jemné mýdlo nebo ocet na vodní kámen
Sušení	Měkkým hadříkem po čištění
Záruka	Proti výrobním a materiálovým vadám
Obsah balení	Tělo, rukojeť, hadice, perlátor, montážní díly
Kompatibilita	Granitové dřezy Concept
Zvláštnosti	Keramická kartuše, otočení 360°, odolnost proti poškrábání
Bezpečnost	Vyhněte se přípravkům s chlórem nebo alkoholem

Často kladené otázky - BDG3334BC Concept

Jak nainstalovat baterii Concept BDG3334BC?

Vypněte přívod vody, odšroubujte perlátor, připevněte tělo baterie k dřezu pomocí dodaného příslušenství, ručně připojte vodní hadice bez nářadí, poté otevřete vodu a zkontrolujte těsnost. Doporučuje se instalace odborníkem.

Jaký čisticí prostředek použít na baterii?

Používejte neutrální čisticí prostředky bez abrazivních částic, například mýdlový roztok. Na usazeniny vodního kamene použijte ocet nebo čisticí prostředek na bázi octa. Vyhněte se přípravkům obsahujícím chlór nebo alkohol.

Jak odvápnit perlátor?

Odšroubujte perlátor, namočte jej do roztoku octa nebo jemného odvápňovače, jemně vykartáčujte, opláchněte a zašroubujte zpět. Pravidelné čištění zabraňuje ucpání.

Otáčí se baterie o 360°?

Ano, tělo baterie se může otáčet o 360°, což umožňuje instalovat rukojeť vlevo nebo vpravo podle vašich potřeb.

Jaká kartuše je použita v této baterii?

Baterie je vybavena vysoce kvalitní keramickou kartuší, která zaručuje dlouhou životnost a dokonalé těsnění.

Mohu baterii nainstalovat sám?

Instalace je možná, ale doporučuje se obrátit na kvalifikovaného odborníka, aby nedošlo k poškození. Nesprávná instalace může vést ke ztrátě záruky.

Jak předejít poškrábání povrchu baterie?

Vyhněte se kontaktu s ostrými předměty, jako jsou nože. Čistěte měkkým hadříkem a neabrazivními prostředky. Povrch je odolný, ale ne nerozbitný.

Co dělat v případě úniku v místě připojení?

Vypněte přívod vody, zkontrolujte ruční dotažení matic. V případě potřeby použijte teflonovou pásku na závity. Pokud únik přetrvává, kontaktujte odborníka.

Vztahuje se záruka na škody způsobené nesprávnou instalací?

Ne, záruka se vztahuje pouze na výrobní a materiálové vady. Škody způsobené nesprávnou instalací nebo údržbou nejsou kryty.

Je tato baterie kompatibilní s granitovými dřezy Concept?

Ano, tato baterie byla vyvinuta tak, aby dokonale odpovídala designu granitových dřezů Concept, a zajišťuje estetickou a funkční harmonii.

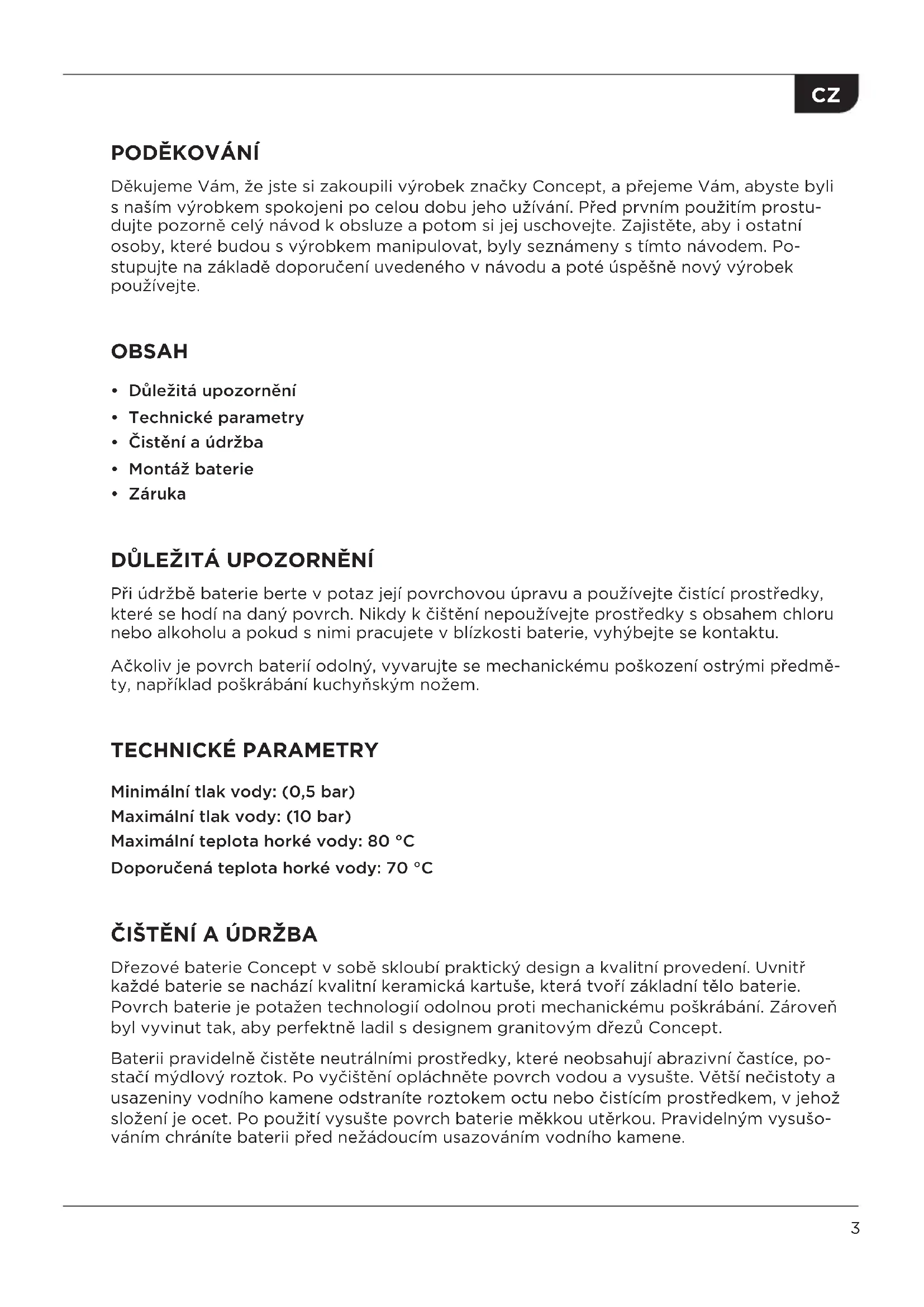

NÁVOD K OBSLUZE BDG3334BC Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho užívání. Před prvním použitím prostu- dujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem. Postupujte na základě doporučení uvedeného v návodu a poté úspěšně nový výrobek používejte.

OBSAH

• Důležitá upozornění
• Technické parametry
- Čistění a údržba
- Montáž baterie
- Záruka

DŮLEŽITÁ UPOZORNĚNÍ

Při údržbě baterie berte v potaz její povrchovou úpravu a používejte čistící prostředky, které se hodí na daný povrch. Nikdy k čištění nepoužívejte prostředky s obsahem chloru nebo alkoholu a pokud s nimi pracujete v blízkosti baterie, vyhýbejte se kontaktu.

Ačkoliv je povrch baterií odolný, vyvarujte se mechanickému poškození ostrými předměty, například poškrábání kuchyňským nožem.

TECHNICKÉ PARAMETRY

Minimální tlak vody: (0,5 bar)

Maximální tlak vody: (10 bar)

Maximální teplota horké vody: 80 °C

Doporučená teplota horké vody: 70 °C

ČIŠTĚNÍ A ÚDRŽBA

Dřezové baterie Concept v sobě skloubí praktický design a kvalitní provedení. Uvnitř každé baterie se nachází kvalitní keramická kartuše, která tvoří základní tělo baterie. Povrch baterie je potažen technologií odolnou proti mechanickému poškrábání. Zároveň byl vyvinut tak, aby perfektně ladil s designem granitovým dřezů Concept.

Baterii pravidelně čistěte neutrálními prostředky, které neobsahují abrazivní častíce, postačí mýdlový roztok. Po vyčištění opláchněte povrch vodou a vysušte. Větší nečistoty a usazeniny vodního kamene odstraníte roztokem octu nebo čistícím prostředkem, v jehož složení je ocet. Po použití vysušte povrch baterie měkkou utěrkou. Pravidelným vysušováním chráníte baterii před nežádoucím usazováním vodního kamene.

CZ

Baterie s chromovým povrchem čas od času vyleštěte speciálním prostředkem na nerezové či chromové povrchy. Odstraníte skvrny a zároveň obnovíte lesk chromového povrchu.

Baterie s granitovým povrchem jednou za čas ošetřete vodou s mlékem určeným pro granitové dřezy. Povrch opláchněte teplou vodou a osušte měkkou utěrkou. Vápenné usazeniny kolem sítka odstraníte roztokem octu nebo octovým čističem.

Každodenní a pravidelná péče prodlužuje jejich životnost.

MONTÁŽ BATERIE

Při instalaci výrobku prosím dodržujte následující postup. Na závady způsobené ne-správnou instalací se nevztahuje záruka.

Před montáží výrobku se ujistěte, že není nijak poškozený.

Výrobek by měl být instalován odborníkem, který má k instalací vodovodních baterií potřebnou kvalifikaci.

Díky tomu, že se dá tělo každé baterie otáčet o 360° můžete madlo k ovládání instalovat na pravou i levou stranu.

Instalace

• Uzavřete přívod teplé a studené vody.
• Odšroubujte perlátor, aby při prvním použití baterie nedošlo k jeho ucpání.
• Ustavte tělo baterie na dřez pomocí upevňovacího příslušenství. Připojte hadice na vodu a ručně dotáhněte. Nedotahujte pomocí nástrojů ani hrubé síly, závity na ventilech nebo hadicích by se mohly poškodit.
• Pokud potřebujete, našroubujte na obě hadice redukci se závitem 3/8“.
• Našroubujte hadice k přívodu vody a otevřete přívod vody. Baterii ponechte v zavřené pozici, kdy neteče voda a zkontrolujte těsnost všech připojení. Pokud potřebujete provést dodatečné utěsnění spojů, nezapomeňte uzavřít přívod vody.
• Pokud je utěsnění všech spojů v pořádku, pustte studenou i teplou vodu, nejprve na kratší časový interval. Poté nainstalujte perlátor, který jste na začátku demontovali a znovu uvedte do provozu.

Popis jednotlivých částí výrobku BDC6529, BDG6529BC

Číslo Položka

1 Perlátor

2 Výpust

3 Tělo baterie

4 Podstavec

5 Kartuše

6 Matice

7 Šroubovací uzávěr

8 Madlo

9 Upevňovací díly

10 Hadice

Popis jednotlivých částí výrobku BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Číslo Položka

1 Perlátor

2 Hlava výpusti

3 Spojovací díly

4 Výpust

5 Spojovací díly

6 Tě o baterie

7 Podstavec

8 Kartuše

9 Matice

10 Šroubovací uzávěr

11 Madlo

12 Upevňovací díly

13 Hadice

CZ

Popis jednotlivých částí výrobku

Popis jednotlivých částí výrobku

BDC5327, BDC5327BC

1 2 3 4 5 6 7 8 9 10 11 12

Číslo Položka

1 Perlátor

2 Výpust

3 Spojovací díly

4 Tě o baterie

5 Kartuše

6 Matice

7 Šroubovací uzávěr

8 Madlo

9 Podstavec

10 Upevňovací díly

11 Hadice

Číslo Položka

1 Perlátor

2 Hubice

3 Spojovací díly

4 Tě o baterie

5 Kartuše

6 Kryt matice

7 Šroubovací uzávěr

8 Madlo

9 Podstavec

10 Upevňovací část

11 Hadice

12 Přívodní trubice

Popis jednotlivých částí výrobku

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

4 3 2 1 5 6 7 8 9 10 11 12 13

Číslo Položka

1 Perlátor

2 Sprchová hlavice

3 Hadice

4 Hubice

5 Spojovací díly

6 Tělo baterie

7 Podstavec

8 Kartuše

9 Matice

10 Šroubovací uzávěr

11 Madlo

12 Upevňovací díly

13 Hadice

Popis jednotlivých částí výrobku BDC7547

Číslo Položka
1	Provzdušňovací plášť
2	Perlátor
3	Vyjímatelná hlavice
4	Hadicová spojka
5	Silikonová hadice
6	Připojovací hadice
7	Držák vyjímatelné hadice
8	Konektor
9	Spojovací díl
10	Tělo baterie
11	Kartuše
12	Kryt matice
13	Šroubovací uzávěr
14	Madlo
15	Podstavec
16	Přívodní trubice
17	Upevňovací část
18	Hadice

ZÁRUKA

Během záručního období stanoveného výrobcem je výrobce zodpovědný za výrobní a materiálové vady. V případě, že se takovéto vady objeví, vraťte, prosím, dřez prodávajícímu s přiloženými doklady o jeho nabytí. Tyto doklady uchovávejte po celou dobu záručního období.

Záruka se nevztahuje na vady vzniklé nesprávnou montáží nebo údržbou. Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POĐAKOVANIE

Hoci je povrch batérií odolný, vyvarujte sa mechanickému poškodeniu ostrými predmetmi, napríklad poškriabaniu kuchynským nožom.

TECHNICKÉ PARAMETRE

Každodenná a pravidelná údržba predlíži ich životnosť.

MONTÁŽ BATÉRIE

Pred montážou výrobku sa ubezpečte, že nie je nijako poškodený.

Popis jednotlivých častí výrobku BDC6529, BDG6529BC

Číslo Položka

1 Perlátor

2 Výpust

3 Telo batérie

4 Podstavec

5 Kartuša

6 Matica

7 Skrutkovací uzáver

8 Držadlo

9 Upevňovacie diely

10 Hadica

Popis jednotlivých častí výrobku BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Popis jednotlivých částí výrobku

BDC5327, BDC5327BC

1 2 3 4 5 6 7 8 9 10 11 12

Číslo Položka

1 Perlátor

2 Výpust

3 Spojovacie diely

4 Teo batérie

5 Kartuša

6 Matica

7 Skrutkovací uzáver

8 Držadlo

9 Podstavec

10 Upevňovacie diely

11 Hadica

Popis jednotlivých částí výrobku

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

4 3 2 1 5 6 7 8 9 10 11 12 13

Číslo Položka
1	Perlátor
2	Sprchová hlavica
3	Hadica
4	Hubice
5	Spojovacie diely
6	Telo batérie
7	Podstavec
8	Kartuša
9	Matica
10	Skrutkovací uzáver
11	Držadlo
12	Spojovacie diely
13	Hadica

Popis jednotlivých částí výrobku

BDC7547
