MANUALE UTENTE BDG3334BC Concept

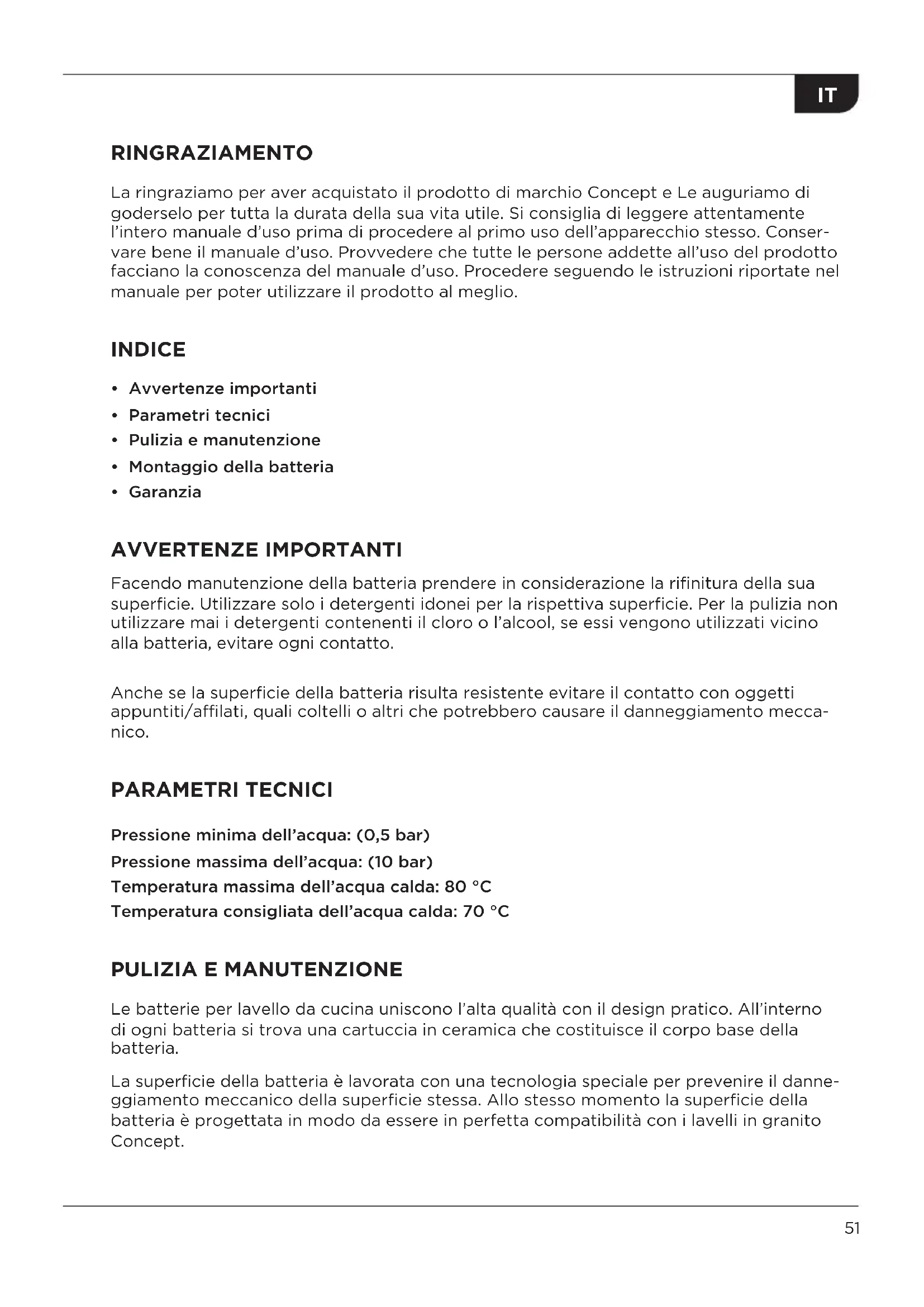

RINGRAZIAMENTO La ringraziamo per aver acquistato il prodotto di marchio Concept e Le auguriamo di goderselo per tutta la durata della sua vita utile. Si consiglia di leggere attentamente l’intero manuale d’uso prima di procedere al primo uso dell’apparecchio stesso. Conser- vare bene il manuale d’uso. Provvedere che tutte le persone addette all’uso del prodotto facciano la conoscenza del manuale d’uso. Procedere seguendo le istruzioni riportate nel manuale per poter utilizzare il prodotto al meglio. INDICE

• Avvertenze importanti

• Pulizia e manutenzione

• Montaggio della batteria

• Garanzia AVVERTENZE IMPORTANTI Facendo manutenzione della batteria prendere in considerazione la rifinitura della sua superficie. Utilizzare solo i detergenti idonei per la rispettiva superficie. Per la pulizia non utilizzare mai i detergenti contenenti il cloro o l’alcool, se essi vengono utilizzati vicino alla batteria, evitare ogni contatto. Anche se la superficie della batteria risulta resistente evitare il contatto con oggetti appuntiti/alati, quali coltelli o altri che potrebbero causare il danneggiamento mecca- nico. PARAMETRI TECNICI Pressione minima dell’acqua: (0,5 bar) Pressione massima dell’acqua: (10 bar) Temperatura massima dell’acqua calda: 80 °C Temperatura consigliata dell’acqua calda: 70 °C

PULIZIA E MANUTENZIONE

Le batterie per lavello da cucina uniscono l’alta qualità con il design pratico. All’interno di ogni batteria si trova una cartuccia in ceramica che costituisce il corpo base della batteria. La superficie della batteria è lavorata con una tecnologia speciale per prevenire il danne- ggiamento meccanico della superficie stessa. Allo stesso momento la superficie della batteria è progettata in modo da essere in perfetta compatibilità con i lavelli in granito Concept.52

Pulire la batteria regolarmente con i detergenti neutri privi delle particelle abrasive, comunque basta l’acqua saponata. Una volta pulita la batteria sciacquare la sua super- ficie con l’acqua pulita ed asciugarla bene. Eliminare le maggiori impurità e depositi del calcare con la soluzione dell’aceto o il detergente a base di aceto. Dopo l’utilizzo di tale soluzione asciugare bene la superficie della batteria con un panno morbido. Asciugando regolarmente la superficie del lavello si previene il deposito del calcare. Lucidare ogni tanto la superficie cromata della batteria con gli agenti speciali destinati alle superfici inox e cromate. Si eliminano le macchie e si ripristina la lucidità della super- ficie cromata. La batteria con la superficie in granito va trattata ogni tanto con l’acqua contenente il latte destinato alla cura dei lavelli in granito. Successivamente sciacquare la superficie con l’acqua pulita ed asciugarla con un panno morbido. I sedimenti di calcare intorno alla retina si eliminano con la soluzione dell’aceto oppure con il detergente a base di aceto. La cura quotidiana prolunga la loro vita utile.

MONTAGGIO DELLA BATTERIA

Montando il prodotto seguire la seguente procedura. I difetti dovuti all’installazione sco- rretta non sono coperti dalla garanzia. Prima di montare il prodotto controllare bene che sia integro, senza danneggiamenti. Il prodotto dovrebbe essere installato da un professionista che dispone della dovuta qu- alifica. Grazie al fatto che il corpo di ogni batteria è girevole di 360° la leva di comando può essere istallata sia sul lato destro che sul lato sinistro. Installazione

• Chiudere l’arrivo dell’acqua calda e fredda.

• Svitare il perlatore iper prevenire che al primo uso della batteria il perlatore si otturi.

• Fissare il corpo della batteria sul lavello con gli appositi accessori di fissaggio. Atta- ccare il tubo di acqua e stringere a mano. Non stringere con gli attrezzi o con brutta forza, i filetti sulle valvole o sui tubi potrebbero danneggiarsi.

• Se occorre, avvitare su entrambi tubi la riduzione con il filetto 3/8“.

• Avvitare i tubi all’arrivo dell’acqua ed aprire l’arrivo dell’acqua. Lasciare la batteria in posizione chiusa in cui l’acqua non scorre e controllare la tenuta di tutti gli attacchi. Chiudere l’arrivo dell’acqua prima di procedere al ripristino della tenuta.

• Se la tenuta di tutte le giunzioni è a posto, aprire sia l’acqua fredda che l’acqua calda, inizialmente per breve tempo. Poi rimontare il perlatore ed aprire l’arrivo dell’acqua.53

Descrizione delle parti del prodotto BDC6529, BDG6529BC Numéro Article 1 Perlatore 2 Scarico 3 Corpo della batteria 4 Base 5 Cartuccia 6 Dado 7 Chiusura a filetto 8 Maniglia 9 Elementi di fissaggio 10 Tubo flessibile

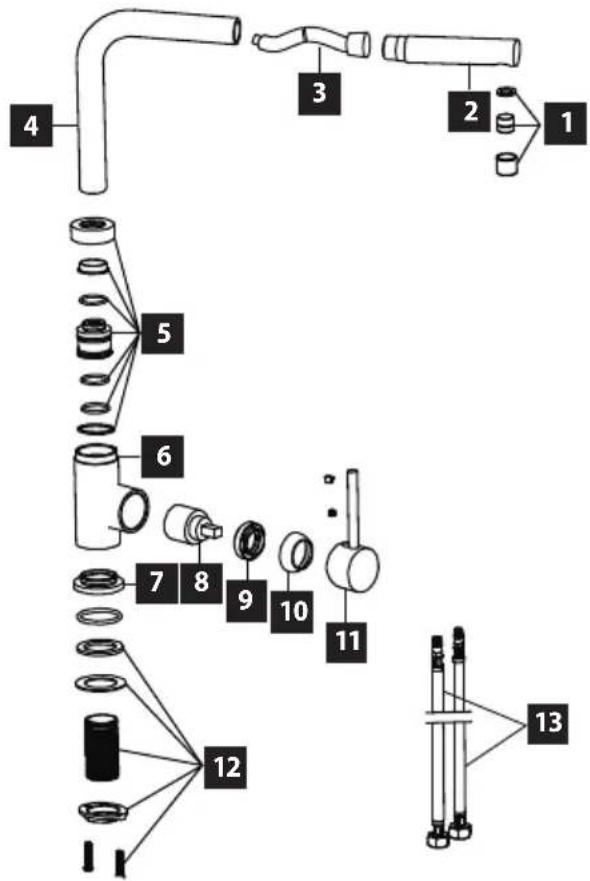

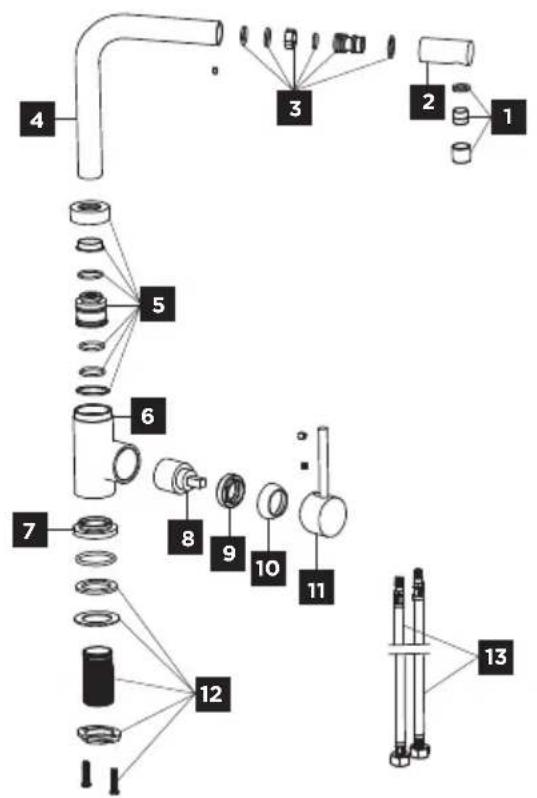

Descrizione delle parti del prodotto BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article 1 Perlatore 2 Testa di scarico 3 Elementi di giunzione 4 Scarico 5 Elementi di giunzione 6 Corpo della batteria 7 Base 8 Cartuccia 9 Dado 10 Chiusura a filetto 11 Maniglia 12 Elementi di fissaggio 13 Tubo flessibile54

Descrizione delle parti del prodotto BDC3334, BDG3334BC, BDG3334BE, BDG3334WH Numéro Article 1 Perlatore 2 Scarico 3 Elementi di giunzione 4 Corpo della batteria 5 Cartuccia 6 Dado 7 Chiusura a filetto 8 Maniglia 9 Base 10 Elementi di fissaggio 11 Tubo flessibile Descrizione delle parti del prodotto

Numéro Article 1 Perlatore 2 Bocchetta 3 Elementi di giunzione 4 Corpo della batteria 5 Cartuccia 6 Copridado 7 Chiusura a filetto 8 Maniglia 9 Base 10 Parte di fissaggio 11 Tubo flessibile 12 Tubo di arrivo

Descrizione delle parti del prodotto BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG Numéro Article 1 Perlatore 2 Testa di doccia 3 Tubo flessibile 4 Bocchetta 5 Elementi di giunzione 6 Corpo della batteria 7 Base 8 Cartuccia 9 Dado 10 Chiusura a filetto 11 Maniglia 12 Elementi di fissaggio 13 Tubo flessibile

GARANZIA Durante il periodo di garanzia stabilito dal produttore il produttore stesso risponde dei difetti nei materiali e dei difetti di produzione. Qualora tali difetti si manifestino, resti- tuire il lavello al venditore insieme con la rispettiva ricevuta di acquisto. Conservare la ricevuta di acquisto per tutta la durata della garanzia. La garanzia non si riferisce ai difetti dovuti al montaggio eseguito in modo scorretto o alla manutenzione trascurata o eseguita in modo non professionale. Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia. Descrizione delle parti del prodotto BDC7547 Numéro Article 1 Manto aeratore 2 Perlatore 3 Testa estraibile 4 Attacco tubi 5 Tubo in silicone 6 Tubo di attacco 7 Supporto del tubo estraibile 8 Connettore 9 Elementi di giunzione 10 Corpo della batteria 11 Cartuccia 12 Copridado 13 Chiusura a filetto 14 Maniglia 15 Base 16 Tubo di arrivo 17 Parte di fissaggio 18 Tubo flessibile
