MANUALE UTENTE BDG4327DS Concept
La ringraziamo per aver acquistato il prodotto di marchio Concept e Le auguriamo di goderselo per tutta la durata della sua vita utile. Si consiglia di leggere attentamente l'intero manuale d'uso prima di procedere al primo uso dell'apparecchio stesso. Conservare bene il manuale d'uso. Provvedere che tutte le persone addette all'uso del prodotto facciano la conoscenza del manuale d'uso. Procedere seguendo le istruzioni riportate nel manuale per poter utilizzare il prodotto al meglio.
INDICE
• Avvertenze importanti
- Parametri tecnici
• Pulizia e manutenzione
• Montaggio della batteria
- Garanzia
AVVERTENZE IMPORTANTI
Facendo manutenzione della batteria prendere in considerazione la rifinitura della sua superficie. Utilizzare solo i detergenti idonei per la rispettiva superficie. Per la pulizia non utilizzare mai i detergenti contenenti il cloro o l'alcool, se essi vengono utilizzati vicino alla batteria, evitare ogni contatto.
Anche se la superficie della batteria risulta resistente evitare il contatto con oggetti appuntiti/affilati, quali coltelli o altri che potrebbero causare il danneggiamento meccanico.
PARAMETRI TECNICI
Pressione minima dell'acqua: (0,5 bar)
Pressione massima dell'acqua: (10 bar)
Temperatura massima dell'acqua calda: 80 °C
Temperatura consigliata dell'acqua calda: 70 °C
PULIZIA E MANUTENZIONE
Le batterie per lavello da cucina uniscono l'alta qualità con il design pratico. All'interno di ogni batteria si trova una cartuccia in ceramica che costituisce il corpo base della batteria.
La superficie della batteria è lavorata con una tecnologia speciale per prevenire il danneggiamento meccanico della superficie stessa. Allo stesso momento la superficie della batteria è progettata in modo da essere in perfetta compatibilità con i lavelli in granito Concept.
IT
Pulire la batteria regolarmente con i detergenti neutri privi delle particelle abrasive, comunque basta l'acqua saponata. Una volta pulita la batteria sciacquare la sua superficie con l'acqua pulita ed asciugarla bene. Eliminare le maggiori impurità e depositi del calcare con la soluzione dell'aceto o il detergente a base di aceto. Dopo l'utilizzo di tale soluzione asciugare bene la superficie della batteria con un panno morbido. Asciugando regolarmente la superficie del lavello si previene il deposito del calcare.
Lucidare ogni tanto la superficie cromata della batteria con gli agenti speciali destinati alle superfici inox e cromate. Si eliminano le macchie e si ripristina la lucidità della superficie cromata.
La batteria con la superficie in granito va trattata ogni tanto con l'acqua contenente il latte destinato alla cura dei lavelli in granito. Successivamente sciacquare la superficie con l'acqua pulita ed asciugarla con un panno morbido. I sedimenti di calcare intorno alla retina si eliminano con la soluzione dell'aceto oppure con il detergente a base di aceto.
La cura quotidiana prolunga la loro vita utile.
MONTAGGIO DELLA BATTERIA
Montando il prodotto seguire la seguente procedura. I difetti dovuti all'installazione scorretta non sono coperti dalla garanzia.
Prima di montare il prodotto controllare bene che sia integro, senza danneggiamenti. Il prodotto dovrebbe essere installato da un professionista che dispone della dovuta qualifica. Grazie al fatto che il corpo di ogni batteria è girevole di 360° la leva di comando può essere installata sia sul lato destro che sul lato sinistro.
Installazione
- Chiudere l'arrivo dell'acqua calda e fredda.
- Svitare il perlatore iper prevenire che al primo uso della batteria il perlatore si otturi.
- Fissare il corpo della batteria sul lavello con gli appositi accessori di fissaggio. Atta-ccare il tubo di acqua e stringere a mano. Non stringere con gli attrezzi o con brutta forza, i filetti sulle valvole o sui tubi potrebbero danneggiarsi.
- Se occorre, avvitare su entrambi tubi la riduzione con il filetto 3/8".
- Avvitare i tubi all'arrivo dell'acqua ed aprire l'arrivo dell'acqua. Lasciare la batteria in posizione chiusa in cui l'acqua non scorre e controllare la tenuta di tutti gli attacchi. Chiudere l'arrivo dell'acqua prima di procedere al ripristino della tenuta.
- Se la tenuta di tutte le giunzioni è a posto, aprire sia l'acqua fredda che l'acqua calda, inizialmente per breve tempo. Poi rimontare il perlatore ed aprire l'arrivo dell'acqua.
Descrizione delle parti del prodotto BDC6529, BDG6529BC
| Numero Article |
| 1 Perlatore |
| 2 Scarico |
| 3 Corpo della batteria |
| 4 Base |
| 5 Cartuccia |
| 6 Dado |
| 7 Chiusura a filetto |
| 8 Maniglia |
| 9 Elementi di fissaggio |
| 10 Tubo flessibile |

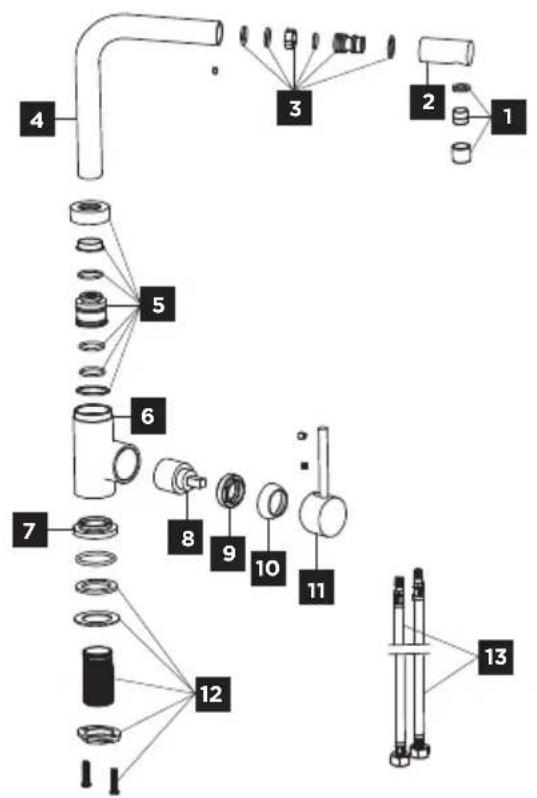

Descrizione delle parti del prodotto
BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS
| Numero Article | |
| 1 Perlatore | |
| 2 Testa di scarico | |
| 3 Elementi di giunzione | |
| 4 Scarico | |
| 5 Elementi di giunzione | |
| 6 Corpo della batteria | |
| 7 Base | |
| 8 Cartuccia | |
| 9 Dado | |
| 10 Chiusura a filetto | |
| 11 Maniglia | |
| 12 Elementi di fissaggio | |
| 13 Tubo flessibile |
IT
Descrizione delle parti del prodotto
| 1 Perlatore |
| 2 Scarico |
| 3 Elementi di giunzione |
| 4 Corpo della batteria |
| 5 Cartuccia |
| 6 Dado |
| 7 Chiusura a filetto |
| 8 Maniglia |
| 9 Base |
| 10 Elementi di fissaggio |
| 11 Tubo flessibile |
Descrizione delle parti del prodotto
BDC5327, BDC5327BC
| 1 Perlatore |
| 2 Bocchetta |
| 3 Elementi di giunzione |
| 4 Corpo della batteria |
| 5 Cartuccia |
| 6 Copridado |
| 7 Chiusura a filetto |
| 8 Maniglia |
| 9 Base |
| 10 Parte di fissaggio |
| 11 Tubo flessibile |
| 12 Tubo di arrivo |

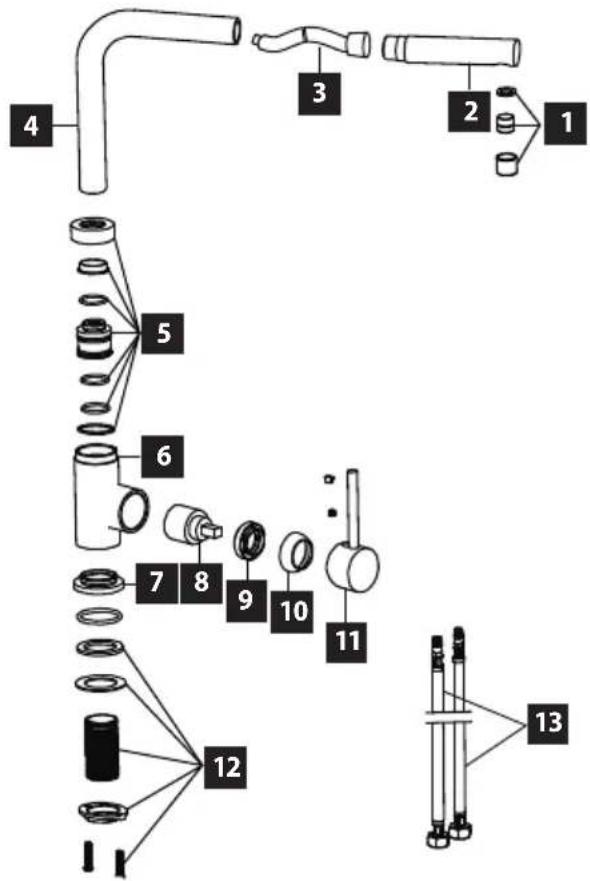

Descrizione delle parti del prodotto
BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG
| 1 | Perlatore |
| 2 | Testa di doccia |
| 3 | Tubo flessibile |
| 4 | Bocchetta |
| 5 | Elementi di giunzione |
| 6 | Corpo della batteria |
| 7 | Base |
| 8 | Cartuccia |
| 9 | Dado |
| 10 | Chiusura a filetto |
| 11 | Maniglia |
| 12 | Elementi di fissaggio |
| 13 | Tubo flessibile |
IT
Descrizione delle parti del prodotto BDC7547
| Numero Article | |
| 1 Manto aeratore | |
| 2 Perlatore | |
| 3 Testa estraibile | |
| 4 Attacco tubi | |
| 5 Tubo in silicone | |
| 6 Tubo di attacco | |
| 7 Supporto del tubo estraibile | |
| 8 Connettore | |
| 9 Elementi di giunzione | |
| 10 Corpo della batteria | |
| 11 Cartuccia | |
| 12 Copridado | |
| 13 Chiusura a filetto | |
| 14 Maniglia | |
| 15 Base | |
| 16 Tubo di arrivo | |
| 17 Parte di fissaggio | |
| 18 Tubo flessibile |
GARANZIA
Durante il periodo di garanzia stabilito dal produttore il produttore stesso risponde dei difetti nei materiali e dei difetti di produzione. Qualora tali difetti si manifestino, restituire il lavello al venditore insieme con la rispettiva ricevuta di acquisto. Conservare la ricevuta di acquisto per tutta la durata della garanzia.
La garanzia non si riferisce ai difetti dovuti al montaggio eseguito in modo scorretto o alla manutenzione trascurata o eseguita in modo non professionale. Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia.
