| Typ produktu | Kuchyňská baterie |
| Značka | Concept |
| Model | BDG4527WH |
| Barva | Bílá |
| Hlavní materiál | Nerezová ocel s bílou povrchovou úpravou odolnou proti poškrábání |
| Kartuše | Vysoce kvalitní keramická kartuše |
| Otáčení | 360° |
| Otočná hubice | Ano, s výsuvnou a flexibilní sprchovou hlavicí |
| Typ napájení | Teplá a studená voda, připojení 3/8" |
| Výška (odhad) | 400 mm |
| Dosah (odhad) | 200 mm |
| Hmotnost (odhad) | 2 kg |
| Instalace | Profesionálem, před instalací uzavřete přívod vody |
| Údržba | Čistěte neutrálním mýdlovým roztokem, opláchněte čistou vodou a osušte měkkým hadříkem |
| Specifické čištění | Na vodní kámen použijte octový roztok. Na chromovaný povrch použijte speciální přípravek na chrom/nerez. Na žulový povrch použijte speciální mléko na žulu. |
| Bezpečnost | Vyhněte se kontaktu s přípravky obsahujícími chlór nebo alkohol. Nepoužívejte ostré nebo abrazivní předměty. |
| Záruka | Záruka výrobce na výrobní vady a vady materiálu (po předložení faktury) |
| Náhradní díly | Keramická kartuše, perlátor, sprchová hadice, těsnění atd. |
| Opravitelnost | Keramickou kartuši lze vyměnit profesionálem |
Často kladené otázky - BDG4527WH Concept
Dotazy uživatelů ohledně BDG4527WH Concept
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňská baterie ve formátu PDF zdarma! Najděte svůj návod BDG4527WH - Concept a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BDG4527WH značky Concept.

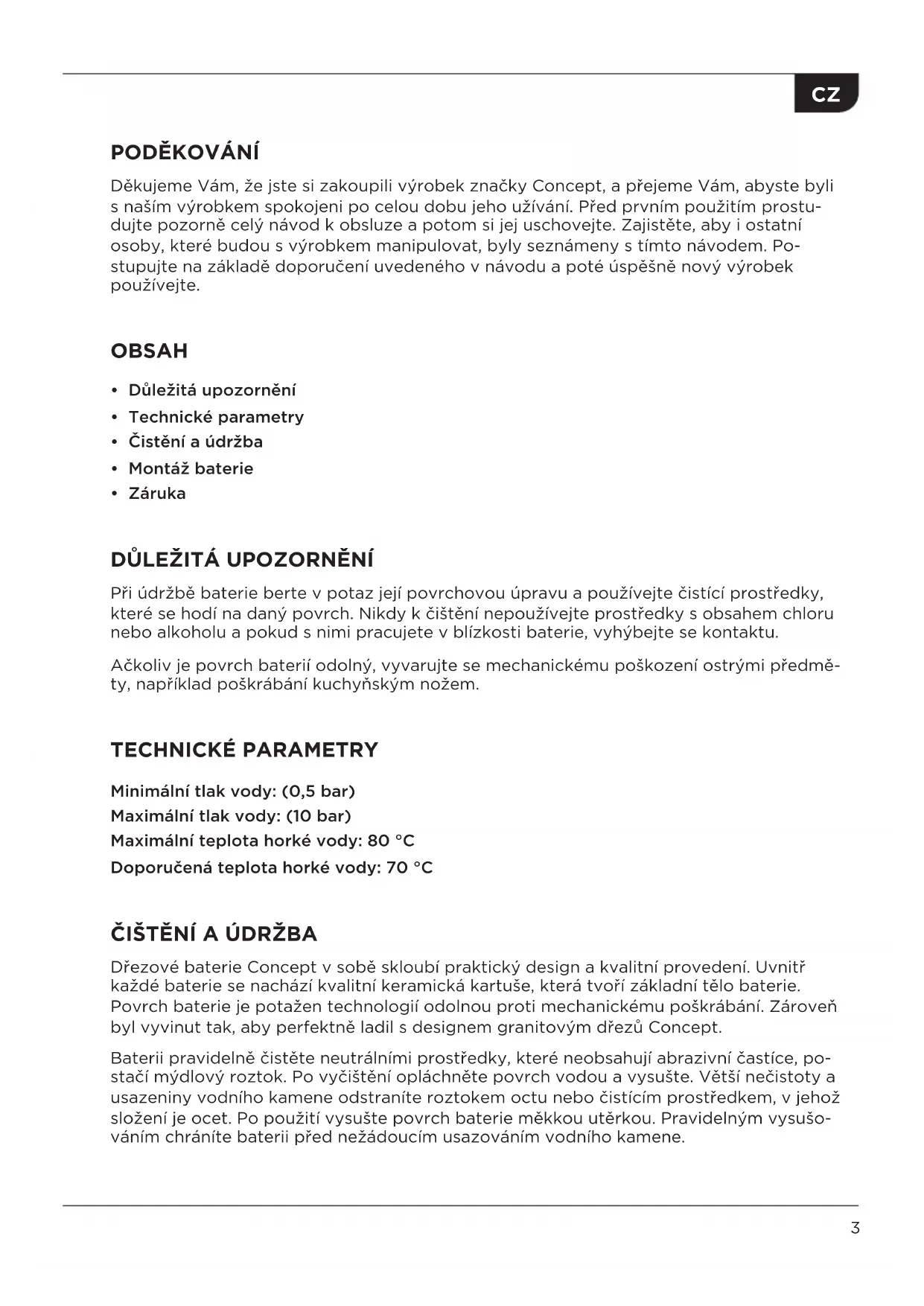

NÁVOD K OBSLUZE BDG4527WH Concept
Dekujeme Vám, ze jste si zakoupili vyrobek značky Concept, a prejeme Vám, abyste byli s našim vyrobkem spokojeni po celou dobu jeho uživani. Pred prvním použitím prostudujte pozorné celý námov d k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatné osoby, které budou s vyrobkem manipulovat, byly seznámeny s tímtó námodem. Postupujte na základě doporučeni uvedeného v námodu a poté úspěšné nový vyrobek používejte.
OBSAH
Duležita upozorněni
- Technické parametry
- Čistěnéá udržba
Montáž baterie
Zaruka
DULEZITA UPOZORNENI
Pří udžbě baterie berte v potaz její povrchovou upravu a používejte Čistící prostředky, které se hodí na daný povrch. Nikdy k Čistěné nepoužívejte prostředky s obsahem chloru nebo alkoholu a pokud s nimi pracujete v blízkosti baterie, vyhýbejte se kontaktu.
Ačkoliv je povrch baterii odolné, vyvarujte se mechanickému poskození ostrymi predměty, například poskrábáni kuchyneyským nožem.
TECHNICKÉ PARAMETRY
Minimálni tlak vody: (0,5 bar)
Maximánlí tlak vody: (10 bar)
Maximánlí teplota hörké vody: 80 °C
Doporucená teplota horké vody: 70^
CISTENIA UDRZBA
Drezové baterie Concept v sobě skloubí praktický design a kvalitné provedeni. Uvnitr kaźdé baterie se nachází kvalitné keramická kartuše, která tvorí základné tělo baterie. Povrch baterie je potažen technologii odolnou proti Mechanickému poskrábaní. Zároven byl vyvinut tak, aby perfektně ladil s designem granitovém drezů Concept.
Baterii pravidelné Čistěteneutralími prostředky, které neobsahuji abrazivnéčastíce, postačí mydlový Roztok. Po vyčistěni opláchněte povrch vodou a vysuste. Větěsí necistoty a usazeniny vodniho kamene odstranité roztokem octu nebo Čisticém prostředkem, v jehož složeni je ocet. Po použití vysuste povrch baterie měkkou utěrkou. Pravidelným vysušováním chránité bateriž prešed nežadoucím usazováním vodniho kamene.
CZ
Baterie s chromovym povrchem ās od ācasu vylestěte SPECIALNIM prostředkem na nerezové Č chromové povrchy. Odstranite skvrny a zároven obnovíte lesk chromového povrchu.
Baterie s granitovym povrchem Jednou za czas osetrete vodou smlekem urcenym pro granitové drezy. Povrch oplachnete teplou vodou a osuste mekkou uterkou. Vapenné usazeniny kolem sitka odstranite Roztokem octu nebo octovym cisticem.
Kazdodenní a pravidelná péče prodlužuje jejichŽivotnost.
MONTAZ BATERIE
Pri instalaci vyrobku prosim dorzujte nasledujici postup. Na zavady zpusobene ne-spravnou instalaci se nevztahuje zaruka.
Pred montáží vyrobku se ujistěte, ze není nijak poškozený.
Vyrobek by mél BYt instalován odborníkem, který ma k instalaci vodovodnich baterii potřebnou kvalifikaci.
Díky tomu, Že se dá tělo každé baterie otáčet o 360° múžete madlo k ovládání instalovat na pravou i levou stranu.
Instalace
- Uzavrète prívod teplé a studenté vody.
- Odsroubujte perlátor, aby prí prvním použití baterie nedoslo k jeho upání.
- Ustavte telo baterie na drez pomoci upevnovaciho prisluosenstvi. Pripojte hadice na vodu a ručné dotáhněte. Nedotahujte pomoci nastroju ani hrube sily, závity na venti-lech nebo hadićích by se mohly poskodit.
- Pokud potřebujete, našroubujte na obě hadice redukci se zámITEM 3/8".
- Nasroubujte hadice k privodu vody a otevrete privod vody. Baterii ponechte v zavrené pozici, kdy netece voda a zkontrolujte tésnost vsech priopojeni. Pokud potrebujete provest dodatečné utěsněni spoju, nezapomente uzavřit privod vody.
- Pokud je utěsněné věsch spoů v pořádku, pustte studenou i teplou vodu,nejprve na kratsí Časový interval. Poté nainstalujte perlátor, který jste na začátku demontovali a znovu uvedte do provozu.
Popis jednotlivych casti vyrobku BDC6529, BDG6529BC
| Číslo Položka | |
| 1 Perlátor | |
| 2 Výpust | |
| 3 Tělo baterie | |
| 4 Podstavec | |
| 5 Kartuše | |
| 6 Matice | |
| 7 Šroubovací uzávěr | |
| 8 Madlo | |
| 9 Upevnovaci díly | |
| 10 Hadice |
Popis Jednotlivych Časti vyrobku BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS
| Číslo Položka | |
| 1 Perlátor | |
| 2 Hlava výpusti | |
| 3 Spojovací díly | |
| 4 Výpust | |
| 5 Spojovací díly | |
| 6 Těo baterie | |
| 7 Podstavec | |
| 8 Kartuše | |
| 9 Matice | |
| 10 Šroubovací uzávěr | |
| 11 Madlo | |
| 12 Upevnovací díly | |
| 13 Hadice |
Popis jednotlivych casti vyrobku
| Číslo Položka |
| 1 Perlátor |
| 2 Výpust |
| 3 Spojovací díly |
| 4 Těo baterie |
| 5 Kartuše |
| 6 Matice |
| 7 Šróubovací uzávěr |
| 8 Madlo |
| 9 Podstavec |
| 10 Upevnovací díly |
| 11 Hadice |
Popis jednotlivych ccasti vyrobku
BDC5327,BDC5327BC
| Číslo Položka |
| 1 Perlátor |
| 2 Hubice |
| 3 Spojovací díly |
| 4 Těo baterie |
| 5 Kartuše |
| 6 Kryt matice |
| 7 Šroubovací uzávěr |
| 8 Madlo |
| 9 Podstavec |
| 10 Upevnovací Čast |
| 11 Hadice |
| 12 Pržvodní trubice |

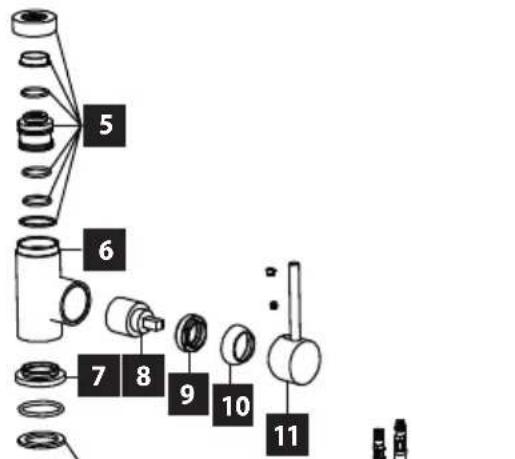

Popis jednotlivych casti vyrobku
BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG
| Číslo Položka |
| 1 Perlátor |
| 2 Sprchová hlavice |
| 3 Hadice |
| 4 Hubice |
| 5 Spojovací díly |
| 6 Těo baterie |
| 7 Podstavec |
| 8 Kartuše |
| 9 Matice |
| 10 Šroubovací uzávěr |
| 11 Madlo |
| 12 Upevnovací díly |
| 13 Hadice |
Popis jednotlivych casti vyrobku
BDC7547
| Číslo Položka | |
| 1 | Provizdušnovací plášť |
| 2 Perlátor | |
| 3 Vyjímatelné hlavice | |
| 4 Hadicová spojka | |
| 5 Silíkonová hadice | |
| 6 Prípojovací hadice | |
| 7 | Držák vyjímatelnéhadice |
| 8 Konektor | |
| 9 Spojovací díl | |
| 10 Tělo baterie | |
| 11 Kartuše | |
| 12 Kryt matice | |
| 13 Šrúpubovací uzávěr | |
| 14 Madlo | |
| 15 Podstavec | |
| 16 Prívodní trubice | |
| 17 Upevnovací chast | |
| 18 Hadice | |
ZÁRUKA
Během záručniho obdóbi stanoveného vyrobcem je vyrobce zodpovedný za vyrobní a materiálové vady. V pripadě, ze se takovéto vady objeví, vratte, prosím, dřez prodávajćím u priloženými doklady o jeho nabytí. Tyto doklady uchovávejte po celou dobu záručniho obdóbi.
Záruka se nevztahuje na vady vzníkle nesprávnou montáží nebo Údržbou. Nedodržǐte-li poukyny vyrobce, nemúže být pripadná oprava uznána jako zárucné.
POŠAKOVANIE
Hoci je povrch batérii odolny, vyvarujte sa mechanickému poskodeniu ostrymi predmetmi, napriklad poskriabaniu kuchynským nožom.
TECHNICKÉ PARAMETRE
Minimány tlak vody: (0,5 bar)
Každodenná a pravidelná udrzba predlži ichŽivotnost.
MONTAZ BATÉRIE
Pred montážou vyrobku sa ubezpečte, ze nie je nijako poškodený.
Vyrobok by mal instalovat odbornik, ktory ma na instalaciu vodovodnych bateri potrebnu kvalifikaciu.
Vdaka tomu, ze sa telo každej batérié može otáčat o 360^ , MOZno držadlo na ovládanie instalovat na pravú alebo l'avú stranu.
Instalácia
- Uzavrite privod teplej a studenej vody.
- Odkrutkujte perlátor, aby pri prvom použití batarie nedoslo k jeho upchatiu.
- Usadte telo baterie na drez pomocou upevnovacieho prisluosenstva. Pripojte hadice na vodu a ručne dotiahnite. Nedotahujte pomocou nastrojov ani hrubou silou, aby sa neposkodili závity na ventiloch a hadiciach.
- Ak potrebujete, na obe hadice priskrutkujte redukciu so zavitom 3/8".
- Hadice priskrutkujte k privodu vody a otvorte privod vody. Bateriu nechajte v zavretej pozicii, kad netečie voda, a skontrolujte tesnost všetkych pripojení. Ak potrebujete dodatočne utesnit spoje, nezabudnite zatvorit privod vody.
- Ak je utesnenie vsetkych spojov v poriadku, pustte studenu aj teplu vodu, majpriv na kratsi casovy interval. Potom nainstalujte perlator, ktory ste na zaciatku demontovali, a znova ho uvedte do cinnosti.
Popis jednotlivych casti vyrobku BDC6529, BDG6529BC
| Číslo Položka | |
| 1 Perlátor | |
| 2 Výpust | |
| 3 Teo batérié | |
| 4 Podstavec | |
| 5 Kartuša | |
| 6 Matica | |
| 7 Skrutkovací uzáver | |
| 8 Držadlo | |
| 9 Upevnovacie diely | |
| 10 Hadica |
Popis Jednotlivych Častí vyrobku BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS
| Číslo Položka | |
| 1 Perlátor | |
| 2 Hlava výpustu | |
| 3 Spojovacie diely | |
| 4 Výpust | |
| 5 Spojovacie diely | |
| 6 Teo batérié | |
| 7 Podstavec | |
| 8 Kartuša | |
| 9 Matica | |
| 10 Skrutkovací uzáver | |
| 11 Držadlo | |
| 12 Upevůmovacie diely | |
| 13 Hadica |
Popis jednotlivych casti vyrobku
| Číslo Položka |
| 1 Perlátor |
| 2 Výpust |
| 3 Spojovacie diely |
| 4 Te o batérié |
| 5 Kartuša |
| 6 Matica |
| 7 Skrutkovací uzáver |
| 8 Držadlo |
| 9 Podstavec |
| 10 Upevnovacie diely |
| 11 Hadica |
Popis jednotlivych casti vyrobku
BDC5327,BDC5327BC
| Číslo Položka |
| 1 Perlátor |
| 2 Hóice |
| 3 Spojovacie diely |
| 4 Te o batérié |
| 5 Kartuša |
| 6 Kryt matice |
| 7 Skrutkovací uzáver |
| 8 Držadlo |
| 9 Podstavec |
| 10 Upevěnovacie šast |
| 11 Hadica |
| 12 Privodný trubice |
Popis jednotlivych caski vyrobku
BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG
| Číslo Položka | |
| 1 Perlátor | |
| 2 Sprchová hlavica | |
| 3 Hadica | |
| 4 Hubice | |
| 5 | Spojovacie diely |
| 6 Teo batérié | |
| 7 Podstavec | |
| 8 Kartuša | |
| 9 Matica | |
| 10 Skrutkovací uzáver | |
| 11 Držadlo | |
| 12 Spojovacie diely | |
| 13 Hadica | |
Popis jednotlivych casti vyrobku
BDC7547
| Číslo Položka | |
| 1 | Prevzdušnovacie plást' |
| 2 Perlátor | |
| 3 Vyberatelné hlavice | |
| 4 Hadicová spojka | |
| 5 Silíkónová hadica | |
| 6 Pripojavacie hadice | |
| 7 | Držiak vyberatelnéhadice |
| 8 Konektor | |
| 9 Spojovác diel | |
| 10 Telo batarie | |
| 11 Kartuša | |
| 12 Kryt matice | |
| 13 Skrutkovác uzáver | |
| 14 Držadlo | |
| 15 Podstavec | |
| 16 Prívodný trubice | |
| 17 Upevnovacie šast' | |
| 18 Hadica | |
ZÁRUKA
Záruka sa nevztahuje na nedostatky vzniknute nesprávnou montázou alebo udžbou. Aknedodržite pokyny vyrobcu, pripadna oprava sa neuzná ako záručna.
