HASZNÁLATI ÚTMUTATÓ BDG4527WH Concept

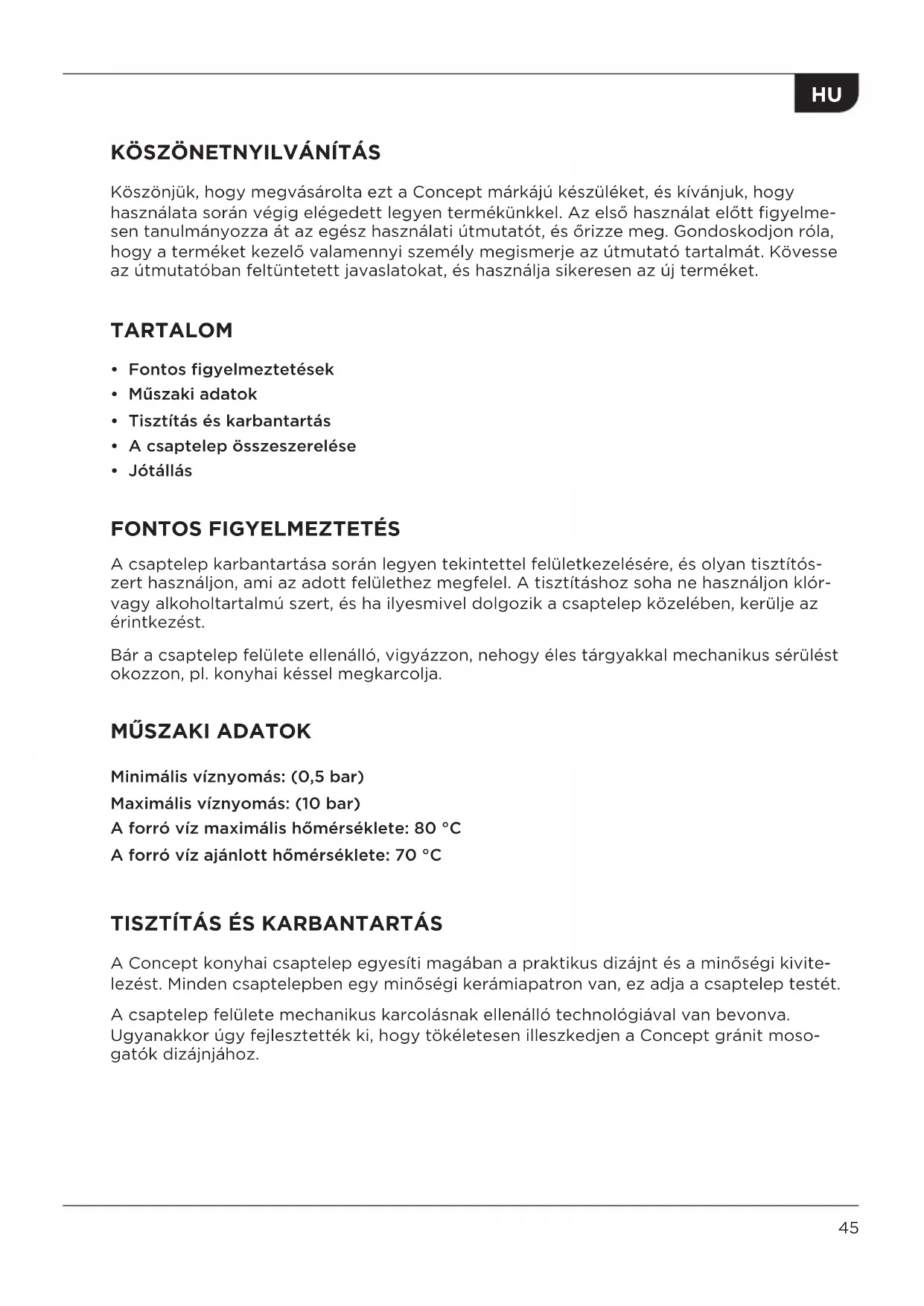

Köszönjük, hogy megvásárolta ezt a Concept márkájú készüléket, és kívánjuk, hogy használata során végig elégedett legyen termékünkkel. Az első használat előtt figyelme- sen tanulmányozza át az egész használati útmutatót, és őrizze meg. Gondoskodjon róla, hogy a terméket kezelő valamennyi személy megismerje az útmutató tartalmát. Kövesse az útmutatóban feltüntetett javaslatokat, és használja sikeresen az új terméket. TARTALOM

• Fontos figyelmeztetések

• Tisztítás és karbantartás

• A csaptelep összeszerelése

A csaptelep karbantartása során legyen tekintettel felületkezelésére, és olyan tisztítós- zert használjon, ami az adott felülethez megfelel. A tisztításhoz soha ne használjon klór- vagy alkoholtartalmú szert, és ha ilyesmivel dolgozik a csaptelep közelében, kerülje az érintkezést. Bár a csaptelep felülete ellenálló, vigyázzon, nehogy éles tárgyakkal mechanikus sérülést okozzon, pl. konyhai késsel megkarcolja.

Minimális víznyomás: (0,5 bar) Maximális víznyomás: (10 bar) A forró víz maximális hőmérséklete: 80 °C A forró víz ajánlott hőmérséklete: 70 °C

TISZTÍTÁS ÉS KARBANTARTÁS

A Concept konyhai csaptelep egyesíti magában a praktikus dizájnt és a minőségi kivite- lezést. Minden csaptelepben egy minőségi kerámiapatron van, ez adja a csaptelep testét. A csaptelep felülete mechanikus karcolásnak ellenálló technológiával van bevonva. Ugyanakkor úgy fejlesztették ki, hogy tökéletesen illeszkedjen a Concept gránit moso- gatók dizájnjához.46

A csaptelepet rendszeresen tisztítsa semleges szerekkel, amelyek nem tartalmaznak dörzsölő részecskéket, elég egy szappanos oldat is. Tisztítás után öblítse le a felületet vízzel, és szárítsa meg. A nagyobb szennyeződéseket és vízkőlerakódásokat ecetoldattal vagy ecettartalmú tisztítószerrel távolítsa el. Használat után a csaptelep felületét törölje szárazra egy puha törlőronggyal. A rendszeres letörléssel óvja a csaptelepet a vízkő nem kívánatos lerakódásától. A krómozott felületű csaptelepet időről időre fényesítse ki rozsdamentes acél és krómo- zott felületekre való speciális szerrel. Eltávolítja a foltokat, ezzel visszaadja a krómfelület csillogását. A gránitfelületű csaptelepet időnként kezelje gránitmosogatókhoz való tejet tartalmazó vízzel. A felületet öblítse le meleg vízzel, és egy puha ronggyal törölje szárazra. A szűrő körüli mészlerakódásokat ecetoldattal vagy ecetes tisztítószerrel távolítsa el. A mindennapos rendszeres ápolás meghosszabbítja az élettartamát.

A CSAPTELEP FELSZERELÉSE

A termék felszerelése során kérjük, kövesse az alábbi lépéseket. A helytelen felszere- lésből eredő károkra nem vonatkozik a jótállás. A termék felszerelése előtt győződjön meg róla, hogy semmilyen módon nem sérült. A terméket olyan szakembernek kell beszerelnie, aki rendelkezik vízcsapok beszereléséhez szükséges képesítéssel. Mivel minden csaptelepet 360°-ban el lehet forgatni, a kezelőfo- gantyút akár a jobb, akár a bal oldalra szerelheti. Telepítés

• Zárja el a meleg és hideg víz vezetékét.

• Csavarja le a perlátort, hogy a csaptelep első használatakor ne duguljon el.

• Rögzítse a csaptestet a mosogatóhoz a rögzítő tartozékok segítségével. Csatlakoz- tassa a vízvezetékcsövet, és kézzel húzza meg. Ne húzza meg szerszámmal vagy túl nagy erővel, mert a szelepekben és csövekben lévő menetek megsérülhetnek.

• Ha szükséges, csavarjon mindkét csőre 3/8“-os menetes szűkítőt.

• Csavarja fel a csöveket a vízvezetékre, és nyissa meg a vízvezetéket. A csaptelepet hagyj e folyjon a víz, és ellenőrizze minden csatlakozás tömítését. Ha a csatlakozá- sokat meg kell húzni, ne felejtse el a vízvezetéket elzárni.

• Ha minden csatlakozás jól zár, először rövidebb ideig engedjen hideg és meleg vizet. Ezután szerelje fel a perlátort, amit a munka megkezdésekor levett, és helyezze újra üzembe.47

A termék egyes alkatrészeinek leírása BDC6529, BDG6529BC Numéro Article 1 Perlátor 2 Kifolyó 3 A csaptelep teste 4 Alapzat 5 Patron 6 Anya 7 Rögzítőgyűrű 8 Fogantyú 9 Rögzítő alkatrészek 10 Tömlő

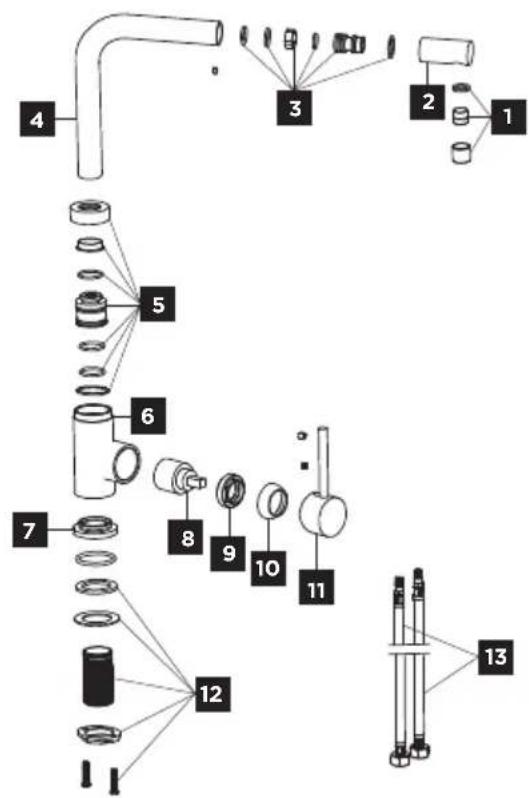

A termék egyes alkatrészeinek leírása BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article 1 Perlátor 2 A kifolyó feje 3 Összekötőelemek 4 Kifolyó 5 Összekötőelemek 6 A csaptelep teste 7 Alapzat 8 Patron 9 Anya 10 Rögzítőgyűrű 11 Fogantyú 12 Rögzítő alkatrészek 13 Tömlő48

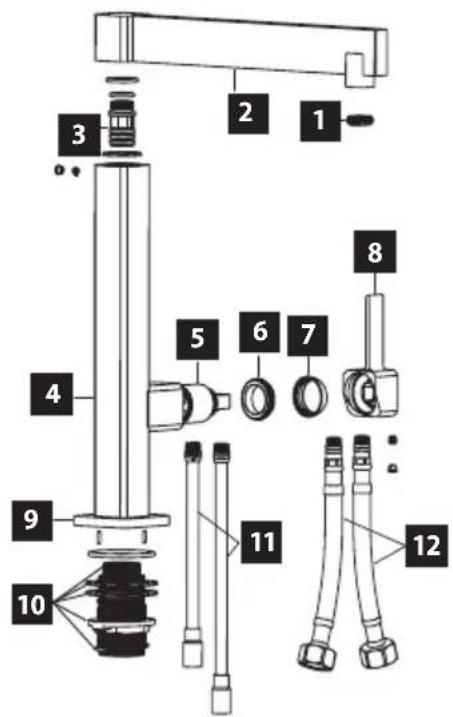

A termék egyes alkatrészeinek leírása BDC3334, BDG3334BC, BDG3334BE, BDG3334WH Numéro Article 1 Perlátor 2 Kifolyó 3 Összekötőelemek 4 A csaptelep teste 5 Patron 6 Anya 7 Rögzítőgyűrű 8 Fogantyú 9 Alapzat 10 Rögzítő alkatrészek 11 Tömlő A termék egyes alkatrészeinek leírása

Numéro Article 1 Perlátor 2 Fej 3 Összekötőelemek 4 A csaptelep teste 5 Patron 6 Anyacsavar-fedél 7 Rögzítőgyűrű 8 Fogantyú 9 Alapzat 10 Rögzítőelem 11 Tömlő 12 Bevezetőcső

A termék egyes alkatrészeinek leírása BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG Numéro Article 1 Perlátor 2 Zuhanyfej 3 Tömlő 4 Fej 5 Összekötőelemek 6 A csaptelep teste 7 Alapzat 8 Patron 9 Anya 10 Rögzítőgyűrű 11 Fogantyú 12 Rögzítő alkatrészek 13 Tömlő

GARANCIA A gyártó által meghatározott jótállási idő alatt a gyártó felelős a gyártási és anyaghi- bákért. Amennyiben ilyen hiba jelenik meg, a mosogatót a vásárlást igazoló dokumen- tumokkal együtt vigye vissza az eladóhoz. Ezeket a dokumentumokat a jótállási idő lejártáig őrizze meg. A jótállás nem vonatkozik a hibás felszerelésből vagy karbantartásból eredő meghibá- sodásra. Ha nem tartja be a gyártó utasításait, az esetleges javításra nem vonatkozik a jótállás. A termék egyes alkatrészeinek leírása BDC7547 Numéro Article 1 Szellőztető köpeny 2 Perlátor 3 Kivehető fej 4 Csőcsatlakozó 5 Szilikontömlő 6 Csatlakozótömlő 7 A levehető tömlő tartója 8 Csatlakozó 9 Összekötőelem 10 A csaptelep teste 11 Patron 12 Anyacsavar-fedél 13 Rögzítőgyűrű 14 Fogantyú 15 Alapzat 16 Bevezetőcső 17 Rögzítőelem 18 Tömlő
