| Produkttyp | Küchenarmatur |
| Marke | Concept |
| Modell | BDG4527WH |
| Farbe | Weiß |
| Hauptmaterial | Edelstahl mit kratzfester weißer Beschichtung |
| Kartusche | Hochwertige Keramikkartusche |
| Drehung | 360° |
| Schwenkbarer Auslauf | Ja, mit herausziehbarer und flexibler Brause |
| Versorgungstyp | Warm- und Kaltwasser, Anschluss 3/8" |
| Höhe (ca.) | 400 mm |
| Ausladung (ca.) | 200 mm |
| Gewicht (ca.) | 2 kg |
| Installation | Durch einen Fachmann, Wasserzufuhr vor Installation absperren |
| Pflege | Mit einer milden Seifenlösung reinigen, mit klarem Wasser abspülen und mit einem weichen Tuch trocknen |
| Spezielle Reinigung | Bei Kalkablagerungen eine Essiglösung verwenden. Für Chromoberfläche ein spezielles Chrom-/Edelstahlpflegemittel. Für Granitoberfläche eine spezielle Granitmilch verwenden |
| Sicherheit | Kontakt mit chlor- oder alkoholhaltigen Produkten vermeiden. Keine scharfen oder scheuernden Gegenstände verwenden |
| Garantie | Herstellergarantie auf Material- und Verarbeitungsfehler (unter Vorlage der Rechnung) |
| Ersatzteile | Keramikkartusche, Perlator, Brauseschlauch, Dichtungen usw. |
| Reparierbarkeit | Keramikkartusche durch einen Fachmann austauschbar |
Häufig gestellte Fragen - BDG4527WH Concept
Benutzerfragen zu BDG4527WH Concept
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Küchenarmatur kostenlos im PDF-Format! Finden Sie Ihr Handbuch BDG4527WH - Concept und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BDG4527WH von der Marke Concept.
BEDIENUNGSANLEITUNG BDG4527WH Concept
Vielen Dank, dass Sie ein Produkt der Marke Concept angeschaftt haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch dieGPCe Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie safer, dass auch andere Personen, die ceses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann konnen Sie das neue Produkt erfolgreich benutzen.
DER INHALT
Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie
WICHTIGHINWEISE
Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigten und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Höhe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.
Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Kuchenmesser.
TECHNISCHE PARAMETER
Min. Wasserdruck: (0,5 bar)
Max. Wasserdruck: (10 bar)
Max. Warmwassertemperatur: 80^
Empfohlene Warmwassertemperatur: 70^
REINIGUNG UND PFLEGE
Die Kuchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkorper der Armatur bildet.
Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführrt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitsprüle Concept perfekt passt.
DE
Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genegt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spulen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essilösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwänschten Wassersteinablagerungen.
Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.
Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitsplänen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spären und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb konnen mit Essiglosung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.
Tägliche und regelmäßige Pflege verlangert ihre Nutzungsdauer.
EINBAU DER ARMATUR
Halten Sieitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemessen Einbau verursachten Mangel.
Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360^ drehbar ist, kann der Griff rechts, sowie links eingebaut werden.
Installation
- Schlieben Sie die Warm- und Kaltwasserzufuhr.
- Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
- Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an undziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies konnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
- Schrauben Sie beim Bedarf eine Gewindereduktion 3/8 auf beiden Schlüche an.
- Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzufuhr. Lassen Sie die Armatur in geschlossener Position, wenn kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schreiben.
- Wenn die Abdichtung s amtlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. AnschlieBend ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.
Beschreibung einzelnr Produktteile BDC6529, BDG6529BC
| Numéro | Article |
| 1 | Luftsprudler |
| 2 | Auslass |
| 3 | Armaturkörper |
| 4 | Sockel |
| 5 | Kartusche |
| 6 | Mutter |
| 7 | Schraubverschluss |
| 8 | Griff |
| 9 | Befestigungsteile |
| 10 | Schlauch |
Beschreibung einzelner Produktesteile
BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS
| Numéro Article | |
| 1 Luftsprudler | |
| 2 Auslasskopf | |
| 3 Verbindungsteil | |
| 4 Auslass | |
| 5 Verbindungsteil | |
| 6 Armaturkörper | |
| 7 Sockel | |
| 8 Kartusche | |
| 9 Mutter | |
| 10 Schraubverschluss | |
| 11 Griff | |
| 12 Befestigungsteile | |
| 13 Schauch |
Beschreibung einzelner Produkteteile
| Numéro Article | |
| 1 LuftSprudler | |
| 2 Ausass | |
| 3 Verbindungsteil | |
| 4 Armaturkörper | |
| 5 Kartusche | |
| 6 Mutter | |
| 7 Schraubverschluss | |
| 8 Griff | |
| 9 Sockel | |
| 10 Befestigungsteile | |
| 11 Schlauch |

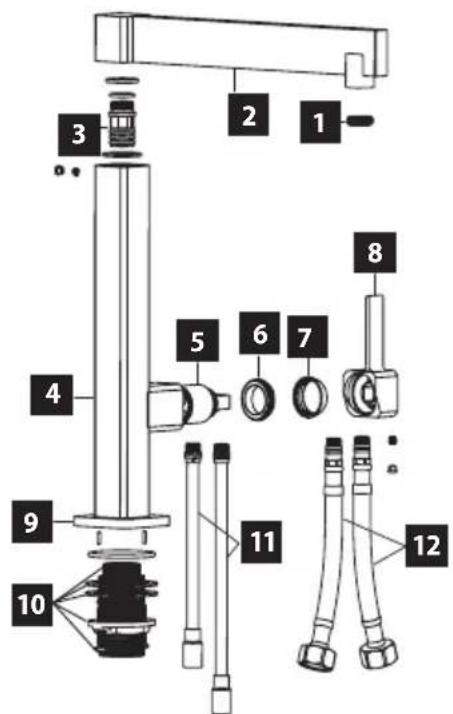

Beschreibung einzelnr Produktteile
BDC5327,BDC5327BC
| Numéro | Article |
| 1 | Luftsprudler |
| 2 | Düse |
| 3 | Verbindungsteil |
| 4 | Armatürkörper |
| 5 | Kartische |
| 6 | Mutterabdeckung |
| 7 | Schraubverschluss |
| 8 | Griff |
| 9 | Sockel |
| 10 | Befestigungsteile |
| 11 | Schlauch |
| 12 | Zuleitungsrohr |
Beschreibung einzelnr Produktteile
BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG
| Numéro Article | |
| 1 Luftsprudler | |
| 2 Duschkopf | |
| 3 Schlauch | |
| 4 Düse | |
| 5 Verbindungsteil | |
| 6 Armaturkörper | |
| 7 Sockel | |
| 8 Kartusche | |
| 9 Mutter | |
| 10 Schraubverschluss | |
| 11 Griff | |
| 12 Befestigungsteile | |
| 13 Schlauch |

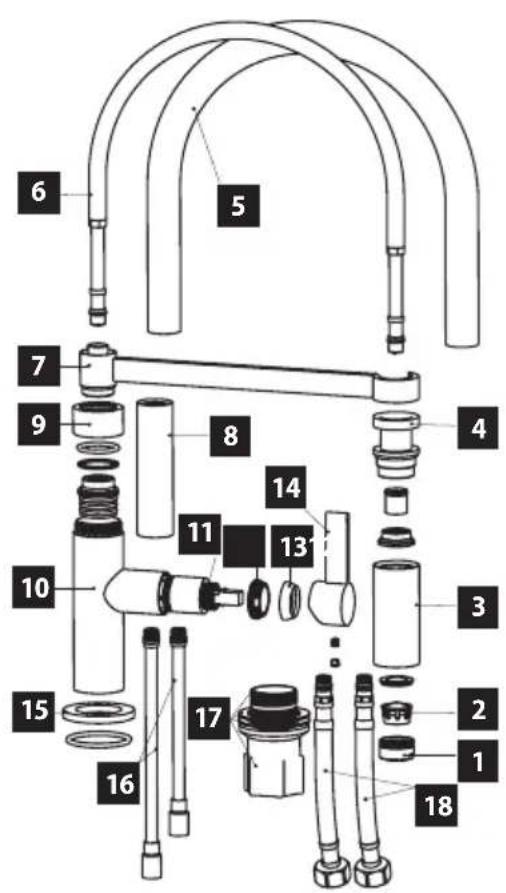

Beschreibung einzelnr Produktteile BDC7547
| Numéro Article | |
| 1 Belüftungsmantel | |
| 2 Luftsprudler | |
| 3 Herausnehmbarer Kopf | |
| 4 Schlauchkupplung | |
| 5 Silikonschlauch | |
| 6 Anschlusssschlauch | |
| 7 | Halter des herausnehmbaren Schlauchs |
| 8 Verbindungsstecker | |
| 9 Verbindungsteil | |
| 10 Armatürkörper | |
| 11 Kartusche | |
| 12 Mutterabdeckung | |
| 13 Schraubverschluss | |
| 14 Griff | |
| 15 Sockel | |
| 16 Zuleitungsrohr | |
| 17 Befestigungsteile | |
| 18 Schlauch | |
GARANTIE
Innerhalb der vom Produktenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sieitte die Spule mit den angelegten Belegen über deren Erwerb an den Verkauf zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.
Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entwickeln sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
