BDC7547 - Küchenarmatur Concept - Kostenlose Bedienungsanleitung

Produkttyp	Küchenarmatur
Marke	Concept
Modell	BDC7547
Körperdrehung	360°
Hauptmaterial	Chromierter Edelstahl
Oberflächentechnologie	Kratzfest
Kartusche	Hochwertige Keramik
Perlator	Integriert, abnehmbar
Abnehmbarer Kopf	Ja
Silikonschlauch	Integriert
Versorgung	Warm- und Kaltwasser
Anschluss	Flexible Schläuche 3/8"
Empfohlene Reinigung	Seifenlösung, Essig, weiches Tuch
Verbotene Produkte	Chlor, Alkohol, Scheuermittel
Regelmäßige Pflege	Trocknen nach Gebrauch, gelegentliches Polieren
Installation	Durch einen qualifizierten Fachmann
Garantie	2 Jahre (Herstellungsfehler)
Ersatzteile	Kartusche, Perlator, Dichtungen, Schläuche
Beckenkompatibilität	Konzipiert für Granitbecken von Concept

Häufig gestellte Fragen - BDC7547 Concept

Wie installiere ich die Armatur BDC7547?

Schalten Sie die Wasserzufuhr ab, schrauben Sie den Perlator ab, befestigen Sie den Armaturenkörper mit den Befestigungszubehör am Becken, schließen Sie die Wasserschläuche von Hand (ohne Werkzeug) an, öffnen Sie dann das Wasser und prüfen Sie die Dichtheit. Falls nötig, verwenden Sie einen 3/8"-Gewindereduzierer. Eine Installation durch einen Fachmann wird empfohlen.

Wie reinige ich die Chromstahl-Armatur?

Verwenden Sie eine nicht scheuernde Seifenlösung, spülen Sie mit klarem Wasser nach und trocknen Sie mit einem weichen Tuch. Bei Kalkablagerungen ist eine Essiglösung oder ein Essigreiniger wirksam. Vermeiden Sie Produkte mit Chlor oder Alkohol.

Was tun, wenn die Armatur am Griff undicht ist?

Überprüfen Sie, ob die Anschlüsse von Hand festgezogen sind. Besteht das Leck weiter, könnte die Keramikkartusche defekt sein. Ersetzen Sie sie gemäß der Anleitung. Kontaktieren Sie bei Bedarf einen Fachmann.

Der Wasserdurchfluss ist schwach, was tun?

Bauen Sie den Perlator (Teil am Auslaufende) aus und reinigen Sie ihn, um eventuelle Kalkablagerungen zu entfernen. Sie können ihn in weißem Essig einweichen. Überprüfen Sie auch, ob die Absperrventile vollständig geöffnet sind.

Kann ich diese Armatur an einem anderen Becken als Granit installieren?

Ja, die Armatur kann an jedem Beckentyp installiert werden, ist jedoch speziell dafür konzipiert, mit den Granitbecken von Concept zu harmonieren. Stellen Sie sicher, dass die Arbeitsplatte die mitgelieferten Befestigungen aufnehmen kann.

Wie pflege ich den abnehmbaren Kopf?

Reinigen Sie ihn regelmäßig mit einem weichen Tuch und Seifenwasser. Vermeiden Sie aggressive Chemikalien. Der Silikonschlauch kann mit klarem Wasser gespült werden. Nach jedem Gebrauch trocknen.

Welcher Wasserdruck wird empfohlen?

Die Armatur arbeitet mit dem Standarddruck des Haushaltsnetzes (in der Regel zwischen 1 und 5 bar). Ist der Druck zu hoch, installieren Sie einen Druckminderer, um die Kartusche nicht zu beschädigen.

Kann ich die Kartusche selbst austauschen?

Ja, das ist möglich. Schalten Sie das Wasser ab, demontieren Sie den Griff und die Befestigungsmutter, entfernen Sie die alte Kartusche. Setzen Sie die neue unter Beachtung der Einbaurichtung ein. Beachten Sie die Anleitung für die genauen Referenzen.

Die Armatur lässt sich schwer drehen, was tun?

Dies kann an Kalkablagerungen oder einer abgenutzten Kartusche liegen. Fetten Sie die Kartusche leicht mit geeignetem Silikonfett. Besteht das Problem weiter, ersetzen Sie die Kartusche.

Wie lange hält die Keramikkartusche?

Keramikkartuschen sind sehr langlebig. Bei normaler Pflege können sie mehrere Jahre (5 bis 10 Jahre) halten. Regelmäßiges Entkalken verlängert ihre Lebensdauer.

BEDIENUNGSANLEITUNG BDC7547 Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept angeschaftt haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch dieGPCe Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie safer, dass auch andere Personen, die ceses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann konnen Sie das neue Produkt erfolgreich benutzen.

DER INHALT

Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie

WICHTIGHINWEISE

Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigten und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Höhe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.

Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Kuchenmesser.

TECHNISCHE PARAMETER

Min. Wasserdruck: (0,5 bar)

Max. Wasserdruck: (10 bar)

Max. Warmwassertemperatur: 80^

Empfohlene Warmwassertemperatur: 70^

REINIGUNG UND PFLEGE

Die Kuchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkorper der Armatur bildet.

Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführrt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitsprüle Concept perfekt passt.

DE

Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genegt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spulen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essilösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwänschten Wassersteinablagerungen.

Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.

Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitsplänen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spären und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb konnen mit Essiglosung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.

Tägliche und regelmäßige Pflege verlangert ihre Nutzungsdauer.

EINBAU DER ARMATUR

Halten Sieitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemessen Einbau verursachten Mangel.

Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360^ drehbar ist, kann der Griff rechts, sowie links eingebaut werden.

Installation

Schlieben Sie die Warm- und Kaltwasserzufuhr.
- Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
- Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an undziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies konnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
- Schrauben Sie beim Bedarf eine Gewindereduktion 3/8 auf beiden Schlüche an.
- Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzufuhr. Lassen Sie die Armatur in geschlossener Position, wenn kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schreiben.
- Wenn die Abdichtung s amtlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. AnschlieBend ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.

Beschreibung einzelnr Produktteile BDC6529, BDG6529BC

Numéro	Article
1	Luftsprudler
2	Auslass
3	Armaturkörper
4	Sockel
5	Kartusche
6	Mutter
7	Schraubverschluss
8	Griff
9	Befestigungsteile
10	Schlauch

Beschreibung einzelner Produktesteile

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article

1 Luftsprudler

2 Auslasskopf

3 Verbindungsteil

4 Auslass

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schauch

Beschreibung einzelner Produkteteile

Numéro Article

1 LuftSprudler

2 Ausass

3 Verbindungsteil

4 Armaturkörper

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

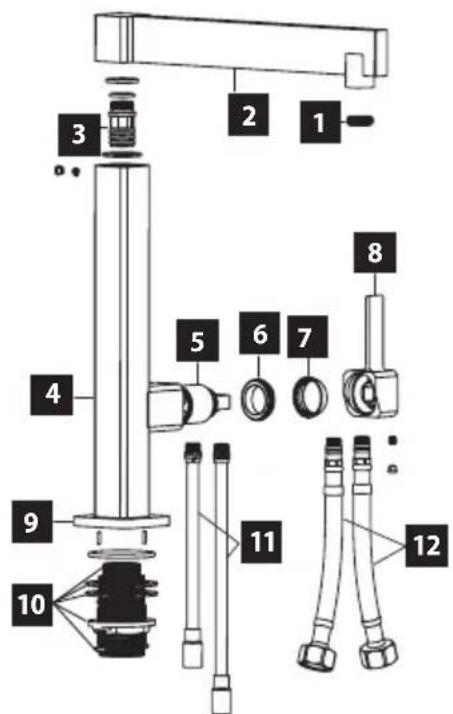

Beschreibung einzelner Produktesteile

BDC5327,BDC5327BC

Numéro Article

1 Luftsprudler

2 Düse

3 Verbindungsteil

4 Armatürkörper

5 Kartische

6 Mutterabdeckung

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

12 Zuleitungsrohr

Beschreibung einzelnr Produktteile

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numéro Article

1 Luftsprudler

2 Duschkopf

3 Schlauch

4 Düse

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

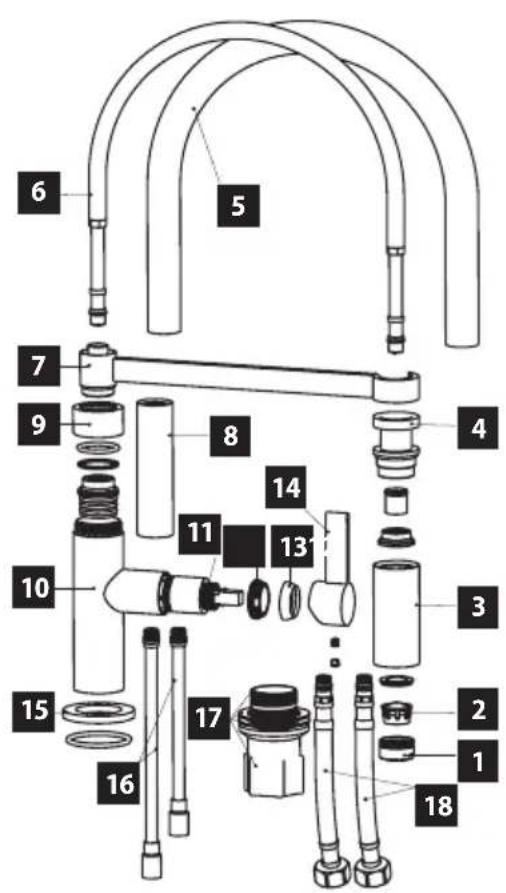

Beschreibung einzelnr Produktteile BDC7547

Numéro Article
1 Belüftungsmantel
2 Luftsprudler
3 Herausnehmbarer Kopf
4 Schlauchkupplung
5 Silikonschlauch
6 Anschlusssschlauch
7	Halter des herausnehmbaren Schlauchs
8 Verbindungsstecker
9 Verbindungsteil
10 Armatürkörper
11 Kartusche
12 Mutterabdeckung
13 Schraubverschluss
14 Griff
15 Sockel
16 Zuleitungsrohr
17 Befestigungsteile
18 Schlauch

GARANTIE

Innerhalb der vom Produktenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sieitte die Spule mit den angelegten Belegen über deren Erwerb an den Verkauf zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.

Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entwickeln sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
