INSTRUKCJA OBSŁUGI MOD36 MPM

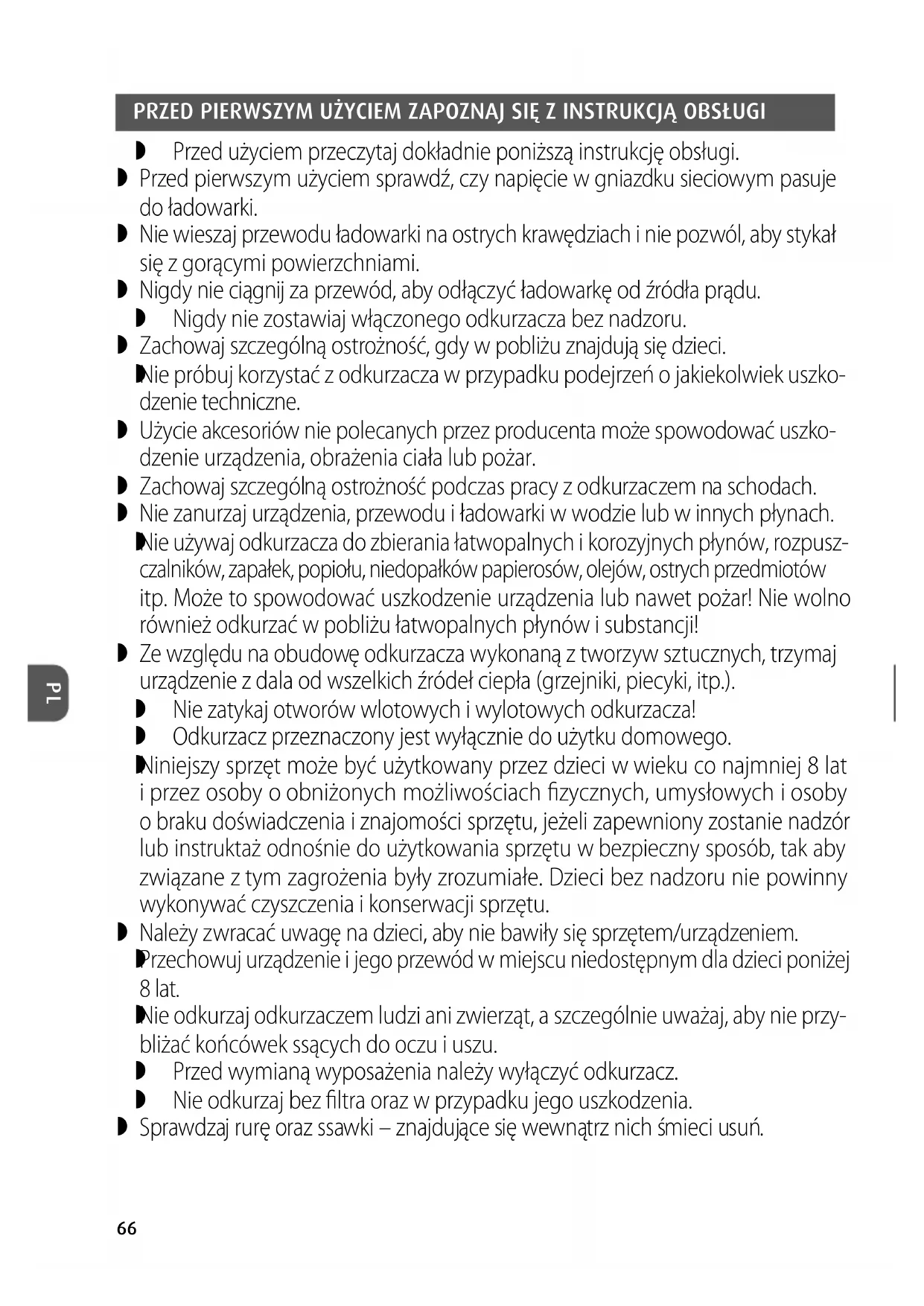

PRZED PIERWSZYM UŻYCIEM ZAPOZNAJ SIĘ ZINSTRUKCJĄ OBSŁUGI Przed użyciem przeczytaj dokładnie poniższą instrukcję obsługi. Przed pierwszym użyciem sprawdź, czy napięcie wgniazdku sieciowym pasuje do ładowarki. Nie wieszaj przewodu ładowarki na ostrych krawędziach inie pozwól, aby stykał się zgorącymi powierzchniami. Nigdy nie ciągnij za przewód, aby odłączyć ładowarkę od źródła prądu. Nigdy nie zostawiaj włączonego odkurzacza bez nadzoru. Zachowaj szczególną ostrożność, gdy wpobliżu znajdują się dzieci.

Nie próbuj korzystać zodkurzacza wprzypadku podejrzeń ojakiekolwiek uszko- dzenie techniczne. Użycie akcesoriów nie polecanych przez producenta może spowodować uszko- dzenie urządzenia, obrażenia ciała lub pożar. Zachowaj szczególną ostrożność podczas pracy zodkurzaczem na schodach. Nie zanurzaj urządzenia, przewodu iładowarki wwodzie lub winnych płynach.

Nie używaj odkurzacza do zbierania łatwopalnych ikorozyjnych płynów, rozpusz- czalników, zapałek, popiołu, niedopałków papierosów, olejów, ostrych przedmiotów itp. Może to spowodować uszkodzenie urządzenia lub nawet pożar! Nie wolno również odkurzać wpobliżu łatwopalnych płynów isubstancji! Ze względu na obudowę odkurzacza wykonaną ztworzyw sztucznych, trzymaj urządzenie zdala od wszelkich źródeł ciepła (grzejniki, piecyki, itp.). Nie zatykaj otworów wlotowych iwylotowych odkurzacza! Odkurzacz przeznaczony jest wyłącznie do użytku domowego.

Niniejszy sprzęt może być użytkowany przez dzieci wwieku co najmniej 8 lat iprzez osoby oobniżonych możliwościach fizycznych, umysłowych iosoby obraku doświadczenia iznajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu wbezpieczny sposób, tak aby związane ztym zagrożenia były zrozumiałe. Dzieci bez nadzoru nie powinny wykonywać czyszczenia ikonserwacji sprzętu. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem/urządzeniem.

Przechowuj urządzenie ijego przewód wmiejscu niedostępnym dla dzieci poniżej 8 lat.

Nie odkurzaj odkurzaczem ludzi ani zwierząt, aszczególnie uważaj, aby nie przy- bliżać końcówek ssących do oczu iuszu. Przed wymianą wyposażenia należy wyłączyć odkurzacz. Nie odkurzaj bez filtra oraz wprzypadku jego uszkodzenia. Sprawdzaj rurę oraz ssawki – znajdujące się wewnątrz nich śmieci usuń.67

Odkurzacza używaj jedynie wewnątrz pomieszczeń itylko do odkurzania suchych powierzchni. Dywany wyczyszczone na mokro przed odkurzaniem wysusz.

Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE! Nie pozwalaj dzieciom bawić się folią. Niebezpie- czeństwo uduszenia! WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE AKUMULATORA

Urządzenie zawiera akumulator litowo-jonowy. Przeczytaj dokładnie poniższe wskazówki. Nie zastosowanie się do nich może spowodować uszkodzenie urzą- dzenia, porażenie prądem elektrycznym lub pożar. Nie otwieraj obudowy akumulatora. Nie wymieniaj ogniw akumulatora.

Chroń akumulator przed działaniem wilgoci, promieni słonecznych iognia. Nie trzymaj akumulatora wpobliżu innych urządzeń elektrycznych igrzewczych.

Przechowuj iużywaj akumulator wtemperaturze mieszczącej się wzakresie 5-40°C. Zbyt duża temperatura może spowodować uszkodzenie akumulatora. Niska temperatura zmniejsza pojemność iżywotność akumulatora. Wymieniaj zawsze na taki sam typ akumulatora dedykowany do urządzenia. Nie stosuj innego typu akumulatora.

Chroń akumulator przed uszkodzeniami mechanicznymi, nie dopuszczaj do wstrząsów lub upadku akumulatora.

Nie ładuj akumulatora bez nadzoru. Ładuj tylko dedykowaną ładowarką znajdującą się na wyposażeniu akumulatora. Po naładowania akumulatora odłącz ładowarkę od sieci elektrycznej. Nie zwieraj styków akumulatora. Zwarcie może spowodować uszkodzenie aku- mulatora anawet pożar. Trzymaj akumulator zdala od spinaczy, gwoździ, monet iinnych metalowych przedmiotów. Przed pierwszym użyciem urządzenia naładuj wpełni akumulator.

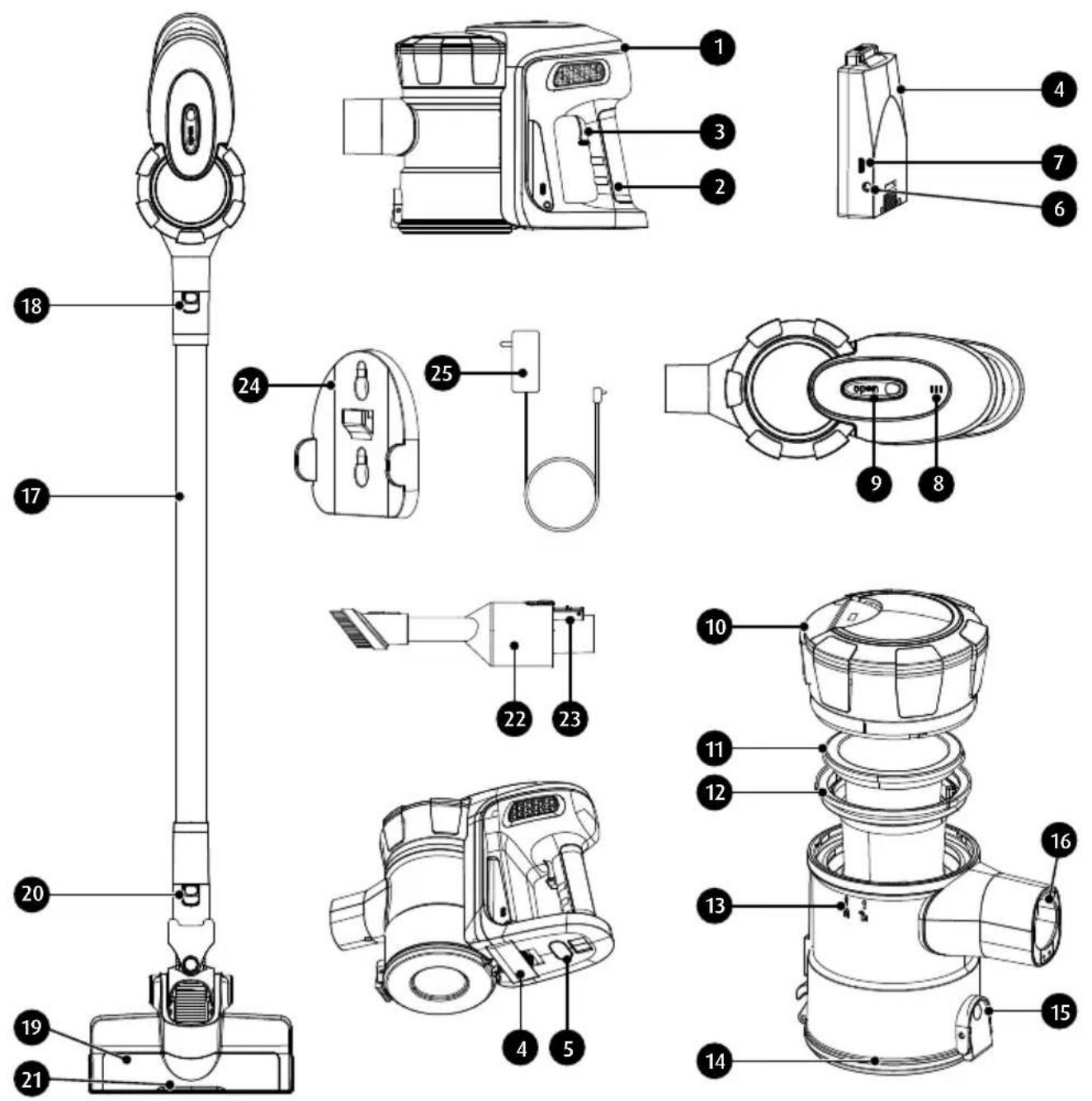

Odkurzacz MOD-36 łączy w sobie wygodę obsługi odkurzacza cyklonowego i bezprzewodowego. Technologia cyklonowa pozwala filtrować kurz bez użycia worków na kurz przy pomocy siły od- środkowej co sprawia, że wystarczy opróżnij pojemnik z kurzem nad koszem na śmieci. Zastoso- wany litowo-jonowy akumulator z jednym z największych współczynników ilości zgromadzonej energii w stosunku do jego masy sprawia, że urządzenie jest lekkie i zapewnia długi czas pracy po jego naładowaniu. Odkurzacz wyposażony jest w dwustopniową regulację siłę ssania.68

3. Włącznik/wyłącznik odkurzacza

4. Akumulator litowo-jonowy

5. Przycisk zwalniania akumulatora

6. Gniazdo ładowarki

7. Wskaźnik ładowania

8. Lampki kontrolne pracy i stanu nałado-

12. Filtr wstępny (siatkowy)

16. Gniazdo rury ssącej

18. Przycisk zwalniania rury ssącej

20. Przycisk zwalniania elektroszczotki

21. Diody podświetlające (LED)

22. Przystawka wielofunkcyjna wysuwana

23. Przycisk zwalniania przystawki wielo-

24. Uchwyt do mocowania na ścianie

1. Wyjmij odkurzacz z kartonu, usuń wszystkie naklejki, blokady transportowe, torebki i wy-

2. Sprawdź odkurzacz pod kątem uszkodzeń mogących powstać podczas transportu. W przy-

padku podejrzeń uszkodzeń skontaktuj się ze sprzedawcą.

3. Zmontuj prawidłowo odkurzacz (patrz rozdział: „MONTAŻ ODKURZACZA”).

4. Naładuj akumulator odkurzacza (patrz rozdział: „ŁADOWANIE AKUMULATORA”).

5. Upewnij się, że parametry Twojej sieci zasilającej odpowiadają danym na tabliczce znamio-

nowej ładowarki. DEMONTAŻ ODKURZACZA

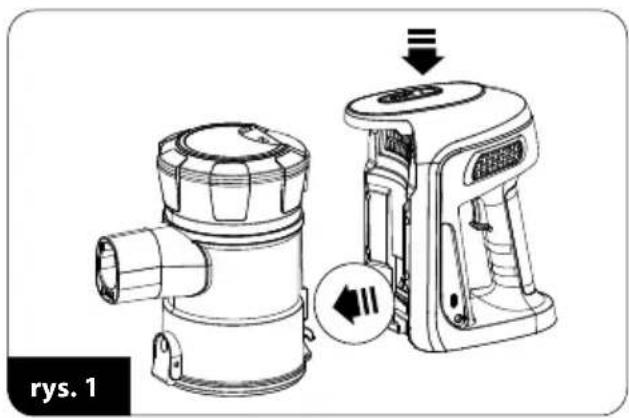

1. Naciśnij przycisk zwalniania pojemnika na

kurz (9) i zdejmij pojemnik na kurz od zespo- łu silnikowego (rys.1).

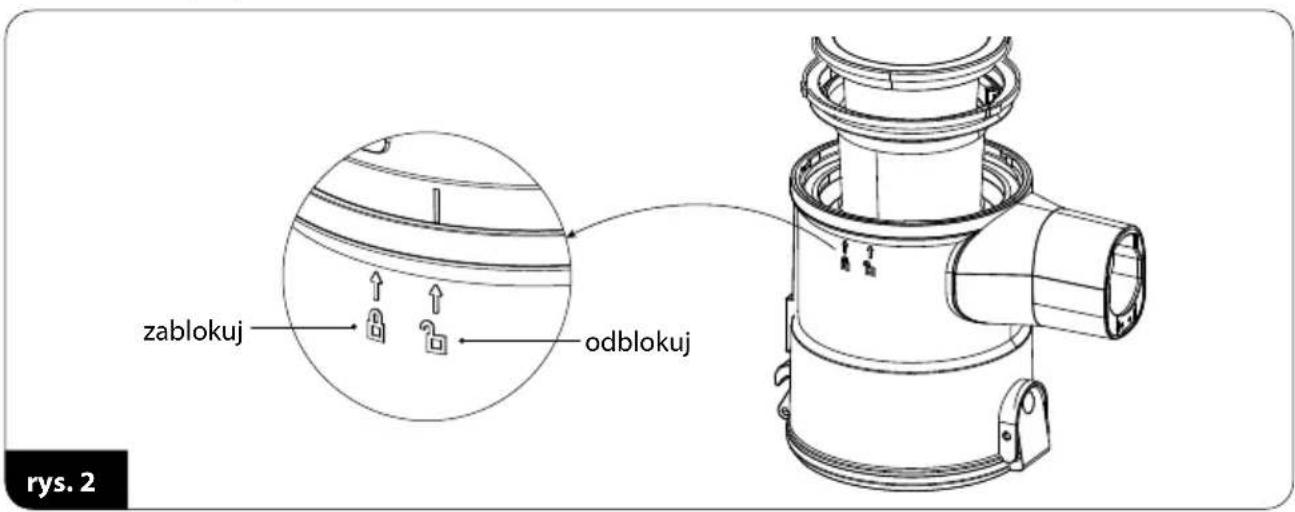

2. Obróć lekko pokrywę pojemnika na kurz (10)

i podnieś ją do góry. Zwróć uwagę na ozna- czenia na pojemniku, sygnalizujące zwolnie- nie blokady (rys.2).

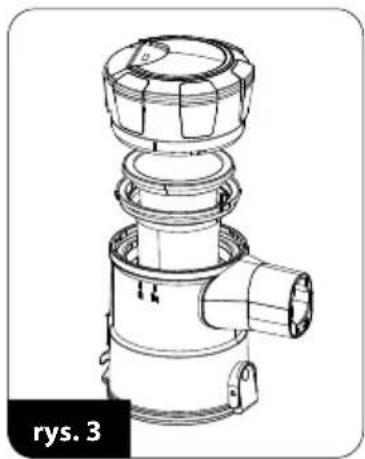

3. Wyjmij z pojemnika na kurz kolejno filtr silnika (11) oraz filtr siat-

kowy (12) – (rys.3). rys. 1 zablokuj odblokuj rys. 2 rys. 370

1. Do pojemnika na kurz włóż filtr siatkowy (12) – zwróć uwagę aby trzy wypustki na zewnętrz-

nym pierścieniu filtra zajęły swoje miejsca w pojemniku na kurz.

2. Na filtr siatkowy (12) załóż filtr silnika (11).

3. Zamontuj pokrywę pojemnika na kurz na pojemnik i lekko ją przekręć – pamiętaj o oznacze-

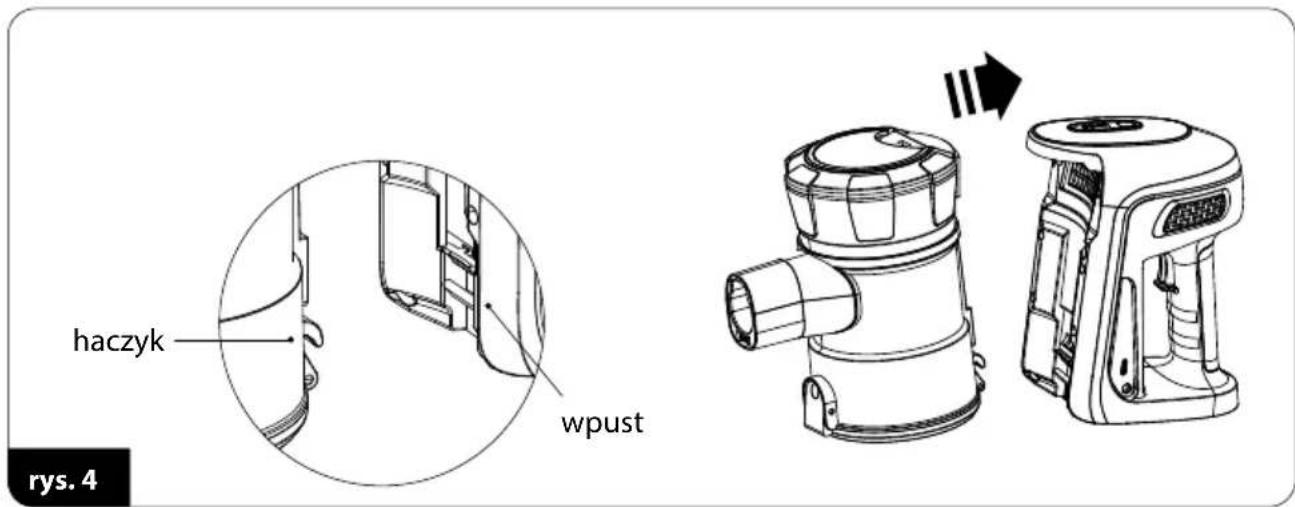

4. Załóż i zablokuj pojemnik na kurz w jednostce silnikowej, zwróć uwagę że pojemnik w dolnej

części posiada haczyk który musi zahaczyć o odpowiedni element w jednostce silnikowej; następnie dociśnij pojemnik do jednostki silnikowej (rys.4).

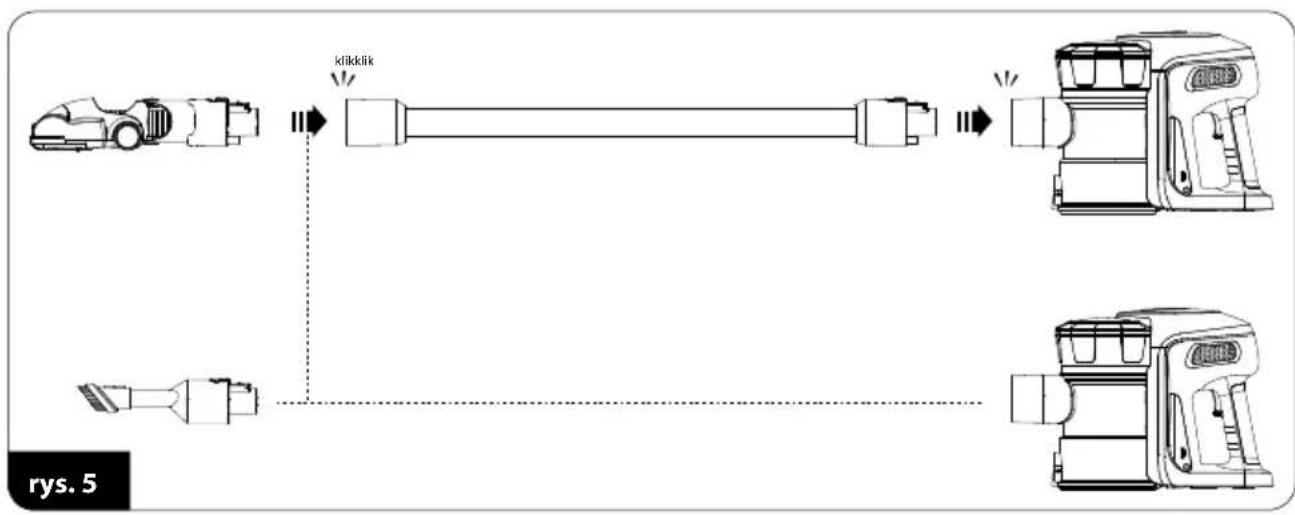

5. Do gniazda rury ssącej (16) podłącz rurę ssącą (17) lub bezpośrednio odpowiednie wyposa-

żenie (rys.5). Demontaż rury lub wyposażenia możliwy jest dopiero po naciśnięciu przycisku zwalniania blokady (18), (20) lub (23). UWAGA! Nie wolno uruchamiać nie zmontowanego odkurzacza! ŁADOWANIE AKUMULATORA UWAGA! Naładuj akumulator przed pierwszym użyciem odkurzacza. Czas potrzebny na naładowanie akumula- tora to około 3,5- 4 godziny. haczyk wpust rys. 4 klik klik rys. 571

UWAGA! Akumulator ładuj tylko dostarczoną ładowarką. Podczas ładowania akumulatora możliwość urucho- mienia odkurzacza zostaje zablokowana.

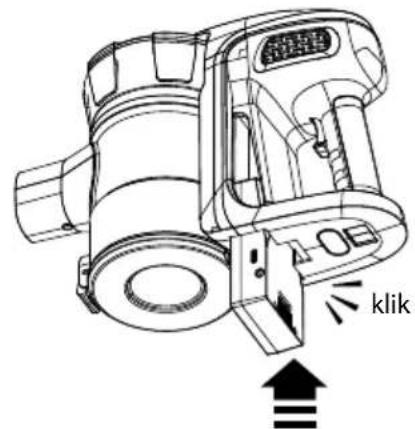

1. Zainstaluj akumulator (4) w jednostce silnikowej (1). Upewnij się, że prawidłowo zajął swoje

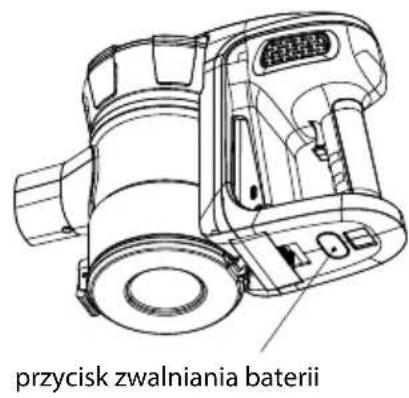

miejsce w odkurzaczu (rys.6). Wyjecie akumulatora z odkurzacza jest możliwe tylko w mo- mencie wciśnięcia i przytrzymania przycisku (5).

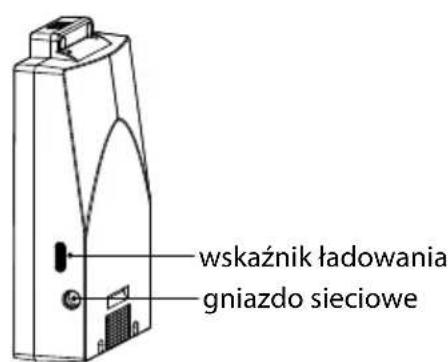

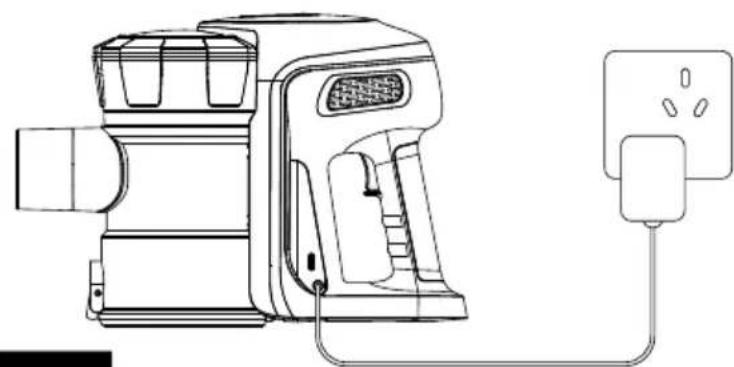

2. Przewód ładowarki (25) podłącz do gniazda ładowarki (6) a ładowarkę do gniazda sieciowe-

go (rys.7) – wskaźnik ładowania (7) zaświeci się na kolor czerwony co oznacza proces łado- wania.

3. Naładowanie akumulatora zostanie zasygnalizowane zmianą koloru świecenia wskaźnika (7)

4. Odłącz ładowarkę od sieci zasilającej i przewód ładowarki od akumulatora.

1. Upewnij się, że odkurzacz jest poprawnie zmontowany i akumulator został naładowany.

2. Podłącz stosowne wyposażenie:

- wielofunkcyjna elektroszczotka z podświetleniem (19) - do wszystkich rodzajów po- wierzchni twardych i dywanów, oświetlenie diodami LED oświetla czyszczoną powierzchnię pozwalając na idealne odkurzanie klik przycisk zwalniania baterii rys. 6 wskaźnik ładowania gniazdo sieciowe rys. 772

przystawka wielofunkcyjna wysuwana (22) - dedykowana do odkurzania rolet, abażurów, luster i wszędzie tam gdzie priorytetem jest delikatne odkurzanie, regulowana długość szczotki pozwala dopasować ją do warunków odkurzania W zależności od potrzeb wyposażenie podłączaj do rury ssącej (17) lub do gniazda (16).

3. Uruchom odkurzacz włącznikiem (3). Odkurzacz będzie pracował z małą siłą ssania. Po uru-

chomieniu zaświeca się także wskaźnik stopnia naładowania akumulatora (8).

4. Aby uruchomić dużą siłę ssania naciśnij ponownie włącznik (3).

5. Kontroluj na bieżąco zapełnienie pojemnika na kurz (13). Przepełniony pojemnik obniża

skuteczność odkurzania, zwiększa zużycie energii oraz powoduje szybsze zanieczyszczenie filtrów. UWAGA! Nie dopuszczaj do przepełnienia pojemnika na kurz! Poziom kurzu w pojemniku nie może przekraczać poziomu „MAX”. UWAGA! Jeżeli siła ssania odkurzacza wyraźnie obniżyła się to doszło zatkania rury lub/i końcówki ssącej lu- b/i zapełnienia pojemnika na kurz. Udrożnij rurę lub/i końcówkę ssąca lub/i opróżnij pojemnik na kurz.

6. Aby opróżnić pojemnik na kurz, wykonaj następujące czynności:

- wyłącz odkurzacz wyłącznikiem (3) - pojemnik na kurz umieść nad koszem na śmieci - naciśnij przycisk otwierania denka (15) i wysyp zawartość pojemnika do kosza na śmieci - zamknij denko (14) - włącz urządzenie i kontynuuj odkurzanie.

7. Po zakończonym odkurzaniu wyłącz odkurzacz wyłącznikiem (3), oczyść pojemnik na kurz

i naładuj akumulator. W pełni naładowany akumulator jest w stanie zapewnić do 40 minut pracy odkurzacza z małą siłą ssania. Oprócz wskaźnika naładowania (8) odkurzacz zasygnali- zuje konieczność naładowania akumulatora wyraźnym spadkiem mocy ssania.

PARKOWANIE ODKURZACZA WUCHWYCIE

Odkurzacz MOD-36 wyposażony został w uchwyt (24) umożliwiający zamocowanie odkurza- cza na ścianie. Aby skorzystać z uchwytu przymocuj go do ściany:

1. Dobierz odpowiednie miejsce na odpowiedniej wysokości tak, aby zmieścił się odkurzacz

wraz z rurą i elektroszczotką (szczotka musi opierać się o podłoże).

2. Upewnij się, że wybranym miej-

scu w ścianie nie zostały ułożone przewody elektryczne.

3. Przyłóż uchwyt (24) w wybra-

nym miejscu do ściany, mebla itp. i oznacz ołówkiem miejsca pod dołączone do odkurzacza wkręty.

4. Przykręć wkręty (rys.9) jednak

nie dokręcaj ich do końca tak aby można było swobodnie za- łożyć uchwyt.

5. Zaparkuj w uchwycie odkurzacz.

CZYSZCZENIE IKONSERWACJA UWAGA! Nie zanurzaj w wodzie odkurzacza, ładowarki i akumulatora w wodzie! UWAGA! Aby osiągnąć jak najlepszą wydajność urządzenie czyść filtry i pojemnik na kurz po każdym użyciu. UWAGA! Czynności konserwujące należy wykonywać przy wyłączonym odkurzaczu i odłączonym przewodzie ładowarki!

1. Powierzchnie zewnętrzne odkurzacza czyść wilgotną ściereczką po czym wytrzyj je do su-

cha. Przy silnych zabrudzeniach użyj łagodnego detergentu.

2. Filtr siatkowy (12) i filtr silnika (11) oczyść z kurzy delikatnym pędzelkiem. Możesz też je umyć

pod bieżącą wodą jednak przed ponownym montażem dokładnie wysusz. Wnętrze pojem- nika na kurz wytrzyj wilgotną ściereczką. UWAGA! Filtry przed montażem muszą być całkowicie suche. Nie zanurzaj w wodzie pojemnika na kurz.

3. Akumulator ładuj po każdym użyciu odkurzacza. Nie przechowuj odkurzacza z rozładowa-

nym akumulatorem. Akumulator ładuj tylko i wyłączenie dołączoną ładowarką. Nie zwieraj akumulatora. Zamieniaj tylko i wyłącznie na ten sam typ. UWAGA! Nie wyrzucaj zużytego akumulatora do kosza na śmieci. Pozbywaj się go oddając we właściwych punktach lub w sklepie. Nie wrzucaj akumu- latora do ognia!

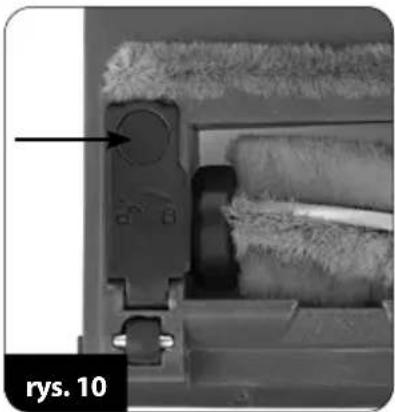

4. Okresowo oczyść obrotowy wałek elektroszczotki. Wałek mo-

żesz zdemontować po zwolnieniu blokady w dolnej części elektroszczotki oznaczonej strzałką na rys.10. Po oczyszczeniu wałka umieść go z powrotem w elektroszczotce i załóż blo- kadę.

Odkurzacz nie uruchamia się Rozładowany akumulator Naładuj akumulator Trwa proces ładowania Zaczekaj do końca procesu Niska moc ssania Zapchana rura lub szczotka Usuń przyczynę zatkania Zapełniony pojemnik na kurz Opróżnij pojemnik na kurz Kurz wydostaje się na zewnątrz odkurzacza Zapchane filtry Oczyść filtry Źle zmontowany pojemnik Zmontuj poprawnie pojemnik rys. 1074

DANE TECHNICZNE ładowarka odkurzacz Parametry techniczne podane są na tabliczce znamionowej produktu. Maksymalny poziom hałasu: 76 dB Uwaga! Firma MPM agd S.A. zastrzega sobie możliwość zmian technicznych. PRAWIDŁOWE USUWANIE PRODUKTU (zużyty sprzęt elektryczny ielektroniczny) Polska Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy wyrzucać z innymi odpadami pochodzącymi z gospodarstw domowych. Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mie- szanin oraz części składowych. Mieszanie elektroodpadów z innymi odpadami lub ich nieprofesjonalny demontaż może prowadzić do uwolnienia substancji szkodliwych dla zdrowia i środowiska. Zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu elektrycznego i elektronicznego. W celu uzyskania szczegółowych informacji na temat miejsca oddawania odpadów elektrycznych i elektronicznych użytkownik powinien skontaktować się z gminnym punktem zbierania zużytego sprzętu lub zakładem przetwarzania zużytego sprzętu.75
