BEDIENUNGSANLEITUNG MOD36 MPM

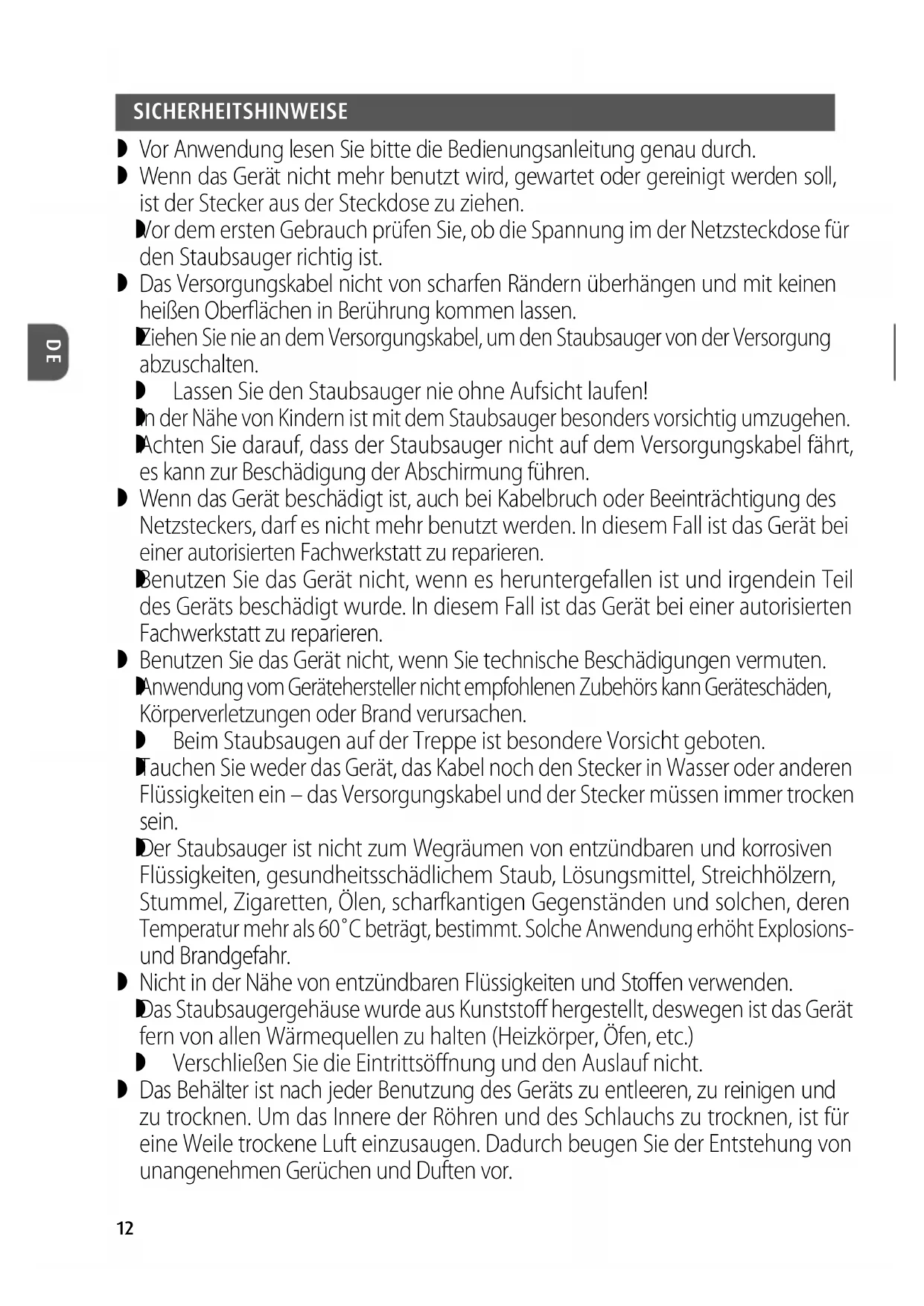

SICHERHEITSHINWEISE Vor Anwendung lesen Sie bitte die Bedienungsanleitung genau durch. Wenn das Gerät nicht mehr benutzt wird, gewartet oder gereinigt werden soll, ist der Stecker aus der Steckdose zu ziehen.

Vor dem ersten Gebrauch prüfen Sie, ob die Spannung im der Netzsteckdose für den Staubsauger richtig ist. Das Versorgungskabel nicht von scharfen Rändern überhängen und mit keinen heißen Oberflächen in Berührung kommen lassen.

Ziehen Sie nie an dem Versorgungskabel, um den Staubsauger von der Versorgung abzuschalten. Lassen Sie den Staubsauger nie ohne Aufsicht laufen!

In der Nähe von Kindern ist mit dem Staubsauger besonders vorsichtig umzugehen.

Achten Sie darauf, dass der Staubsauger nicht auf dem Versorgungskabel fährt, es kann zur Beschädigung der Abschirmung führen. Wenn das Gerät beschädigt ist, auch bei Kabelbruch oder Beeinträchtigung des Netzsteckers, darf es nicht mehr benutzt werden. In diesem Fall ist das Gerät bei einer autorisierten Fachwerkstatt zu reparieren.

Benutzen Sie das Gerät nicht, wenn es heruntergefallen ist und irgendein Teil des Geräts beschädigt wurde. In diesem Fall ist das Gerät bei einer autorisierten Fachwerkstatt zu reparieren. Benutzen Sie das Gerät nicht, wenn Sie technische Beschädigungen vermuten.

Anwendung vom Gerätehersteller nicht empfohlenen Zubehörs kann Geräteschäden, Körperverletzungen oder Brand verursachen. Beim Staubsaugen auf der Treppe ist besondere Vorsicht geboten.

Tauchen Sie weder das Gerät, das Kabel noch den Stecker in Wasser oder anderen Flüssigkeiten ein – das Versorgungskabel und der Stecker müssen immer trocken sein.

Der Staubsauger ist nicht zum Wegräumen von entzündbaren und korrosiven Flüssigkeiten, gesundheitsschädlichem Staub, Lösungsmittel, Streichhölzern, Stummel, Zigaretten, Ölen, scharfkantigen Gegenständen und solchen, deren Temperatur mehr als 60˚C beträgt, bestimmt. Solche Anwendung erhöht Explosions- und Brandgefahr. Nicht in der Nähe von entzündbaren Flüssigkeiten und Stoffen verwenden.

Das Staubsaugergehäuse wurde aus Kunststoff hergestellt, deswegen ist das Gerät fern von allen Wärmequellen zu halten (Heizkörper, Öfen, etc.) Verschließen Sie die Eintrittsöffnung und den Auslauf nicht. Das Behälter ist nach jeder Benutzung des Geräts zu entleeren, zu reinigen und zu trocknen. Um das Innere der Röhren und des Schlauchs zu trocknen, ist für eine Weile trockene Luft einzusaugen. Dadurch beugen Sie der Entstehung von unangenehmen Gerüchen und Duften vor.13

Das Gerät eignet sich ausschließlich für häuslichen Gebrauch.

Dieses Gerät darf von Kindern, die mindestens 8 Jahre alt sind sowie von Personen mit verminderter körperlicher oder geistiger Leistungsfähigkeit und die keine Erfahrung und Kenntnisse des Geräts aufweisen, verwendet werden, sofern diese Personen in seine sichere Bedienung eingewiesen oder bei der Bedienung beaufsichtigt werden, sodass alle mit der Bedienung zusammenhängenden Gefahren für diese Personen verständlich sind. Das Gerät darf von Kindern ohne Aufsicht weder gereinigt noch gewartet werden.

Das Gerät und das Versorgungskabel fern von Kindern unterhalb von 8 Jahren aufbewahren. Kinder dürfen mit dem Gerät nicht spielen. Nicht im Freien verwenden.

Aus Sicherheitsgründen sind lose Verpackungsteile (Kunststoffbeutel, Kartons, Styropor etc.) von Kindern fern zu halten. WARNUNG! Kinder nicht mit Folie spielen lassen. Erstickungsgefahr! AKKU-SICHERHEITSANWEISUNGEN

Das Gerät enthält ein Lithium-Ionen-Akku. Lesen Sie folgende Anweisungen sorgfältig durch. Bei Nichtbeachtung von Anweisungen kann es zu Schäden am Gerät, Stromschlag oder Brand kommen. Öffnen Sie das Akku-Gehäuse nicht. Tauschen Sie die Akku-Zellen nicht aus. Schützen Sie den Akku vor Feuchtigkeit, Sonnenlicht und Feuer. Halten Sie den Akku nicht in der Nähe von anderen Elektro- und Heizgeräten.

Lagern und verwenden Sie den Akku bei Temperaturen zwischen 5-40°C. Eine zu hohe Temperatur kann den Akku beschädigen. Niedrige Temperaturen reduzieren die Kapazität und Lebensdauer des Akkus.

Ersetzen Sie den Akku immer durch den gleichen Akku-Typ, der für das Gerät vorgesehen ist. Verwenden Sie keine anderen Akku-Typen.

Schützen Sie den Akku vor mechanischen Beschädigungen, lassen Sie keine Stöße oder Fall des Akkus zu.

Laden Sie den Akku nicht ohne Aufsicht auf. Laden Sie den Akku nur mit dem dafür vorgesehenen Ladegerät, das im Lieferumfang enthalten ist. Wenn der Akku geladen ist, trennen Sie das Ladegerät vom Stromnetz.

Die Akku-Kontakte dürfen nicht kurzgeschlossen werden. Ein Kurzschluss kann zu Schäden am Akku oder sogar zu einem Brand führen. Der Akku ist von Bü- roklammern, Nägeln, Münzen und anderen Metallgegenständen fernzuhalten. Vor der ersten Nutzungladen Sie den Akku vollständig auf.14

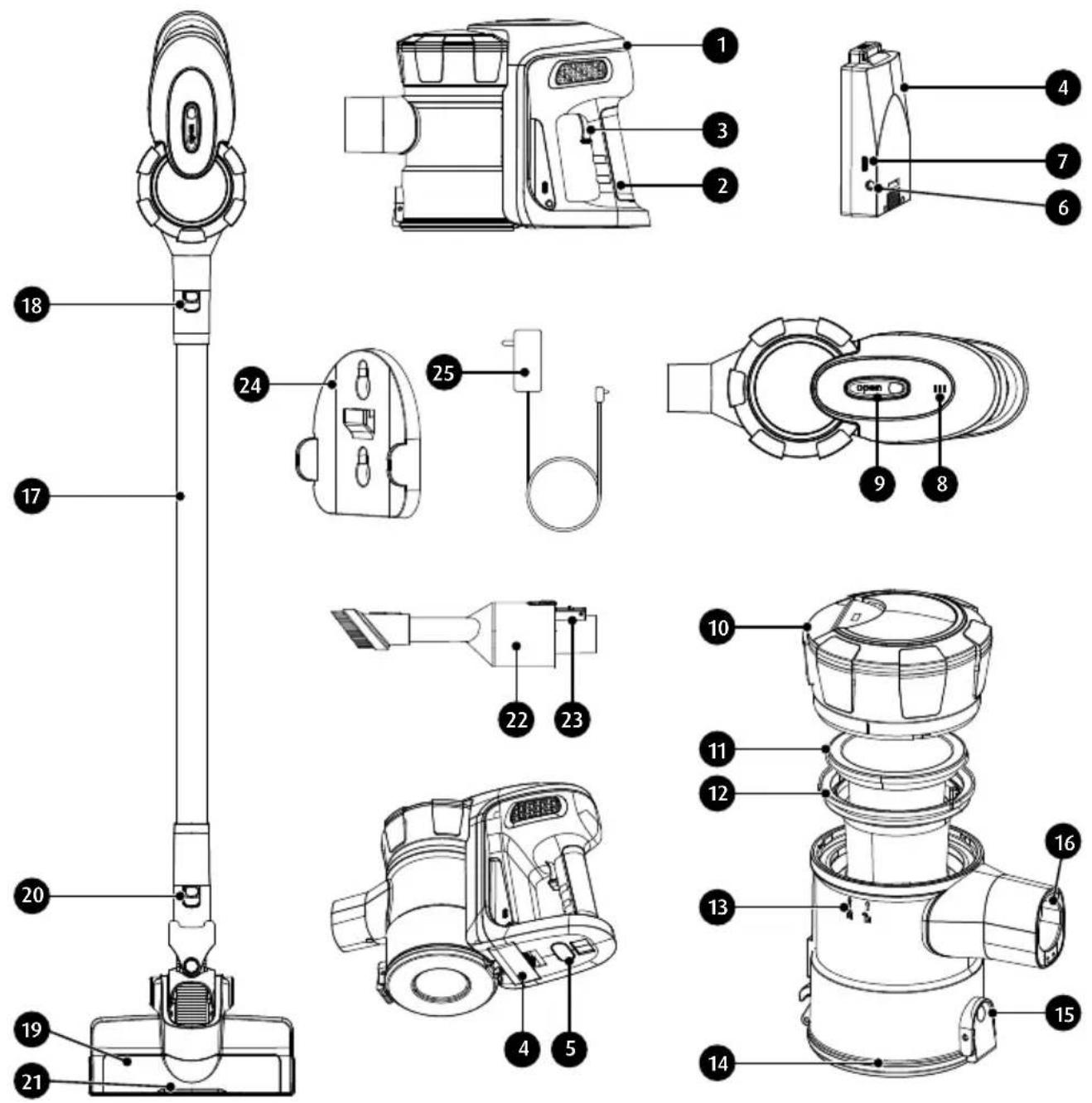

GERÄTBESCHREIBUNG Der Staubsauger MOD-36 ist ein kabelloser Zyklon-Staubsauger. Die Zyklon-Technologie ermög- licht die Staubfilterung ohne dabei Beutel zu verwenden. Sie basiert auf die Zentrifugalkraft, dank deren man nur den Staubbehälter entleeren muss. Der Lithium-Akkumulator mit einem der größ- ten Mengenfaktoren der gesammelten Energie im Verhältnis zu seiner Masse verursacht, dass das Gerät leicht ist und nach den Aufladen eine lange Betriebszeit garantiert. Der Staubsauger verfügt über 2-stufige Suagstärkeregelung.

3. Ein-/Ausschaltknopf des Staubsaugers

4. Aufladbare Lithium-Ionen-Batterie

5. Freigabeknopf (Batterie)

7. Ladestandsanzeige

8. Kontrolllämpchen für Betrieb und

9. Freigabeknopf für den Staubbehälter

10. Deckel des Staubbehälters

12. Vorfilter (Siebfilter)

14. Boden des Staubbehälters

15. Freigabeknopf (Boden)

16. Buchse (Saugrohr)

18. Freigabeknopf (Saugrohr)

20. Freigabeknopf (Elektrobürste)

21. Leuchtdioden (LED)

22. Aufsteckbare Mehrzweckdüse

23. Freigabeknopf (Mehrzweckdüse)

VOR DER ERSTEN VERWENDUNG

1. Der Staubsauger auspacken. Das ganze Verpackungsmaterial, wie Aufkleber, Transport-

blockaden, Folien und Füllmaterial entfernen.

2. Überprüfen Sie den Staubsauger auf die eventuellen Transportschäden. Wenn Sie einen

Schaden vermuten, wenden Sie sich an Ihren Händler.

3. Den Staubsauger richtig montieren (Sehe Kapitel: „STAUBSAUGERMONTAGE“).

4. Den Staubsauger aufladen (Sehe Kapitel: AUFLADEN DES AKKUS“).

5. Stellen Sie sicher, dass die Parameter Ihres Stromnetzes mit den Angaben auf dem Typen-

schild des Ladegerätes übereinstimmen.

AUSEINANDERBAUEN DES STAUBSAUGERS

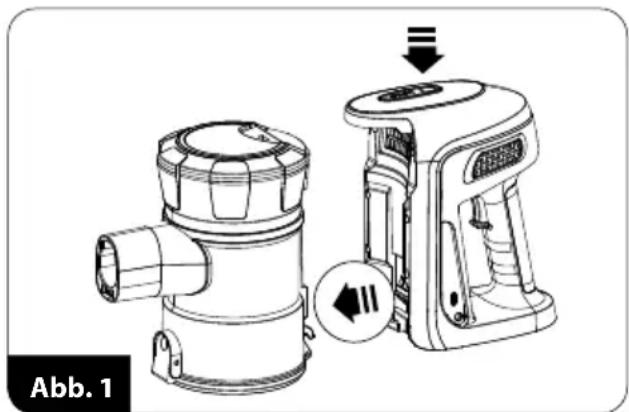

1. Den Freigabeknopf des Staubbehälters (9)

betätigen und den Staubbehälter vom Mo- tormodul entfernen (Abb. 1). Abb. 116

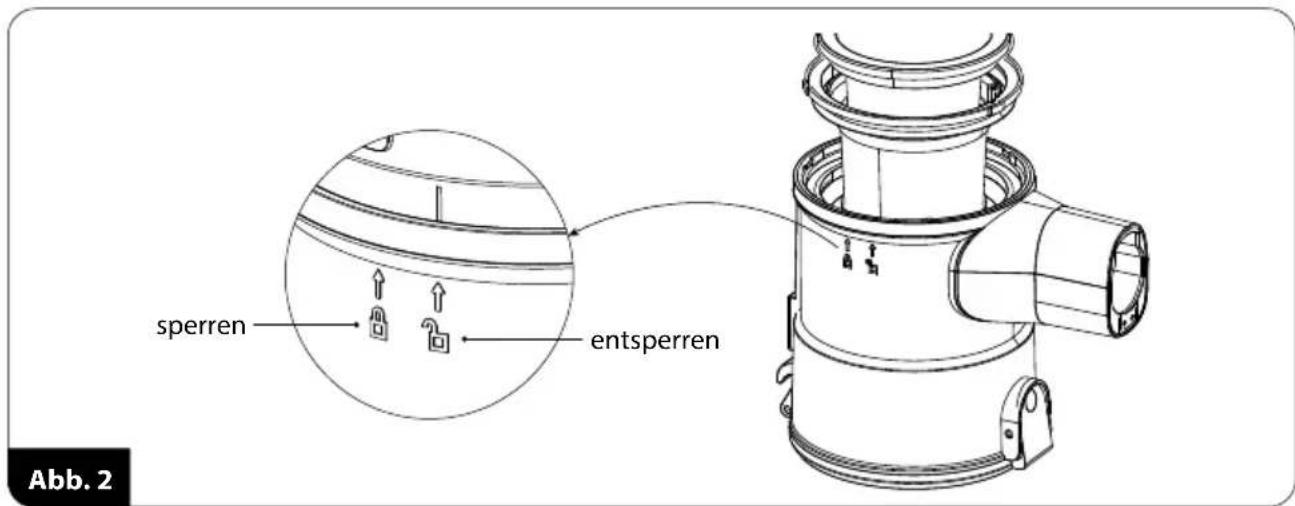

2. Den Deckel des Staubbehälters (10) leicht drehen und nach oben ziehen. Dabei auf die Mar-

kierungen des Behälters achten, die die Entsperrung anzeigen (Abb. 2).

3. Zunächst den Motorfilter (11) und dann den Siebfilter (12) aus dem Staubbehälter nehmen

1. Den Siebfilter (12) in den Staubbehälter schieben - darauf achten,

dass die drei Noppen am äußeren Ring des Filters an der richti- gen Stelle im Staubbehälter liegen.

2. Den Motorfilter (11) auf den Siebfilter (12) schieben.

3. Den Deckel des Staubbehälters auf den Staubbehälter schieben

und leicht drehen - dabei auf die Markierungen des Behälters achten.

4. Den Staubbehälter auf dem Antriebsmodul platzieren und sper-

ren; darauf achten, dass der Haken unten am Behälter an der ent- sprechenden Stelle im Antriebsmodul einhaken muss; anschließend den Behälter auf das Antriebsmodul drücken (Abb. 4). sperren entsperren Abb. 2 Abb. 3 Haken Einlass Abb. 417

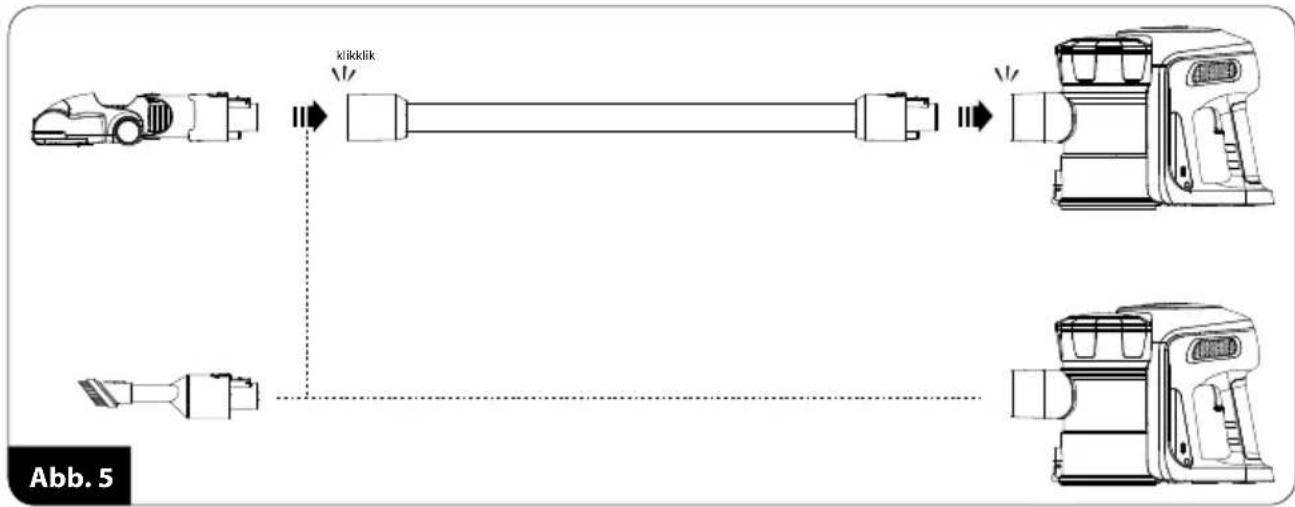

5. Das Saugrohr (17) oder das gewünschte Zubehör direkt an die Buchse für das Saugrohr (16)

anschließen (Abb. 5). Das Entfernen des Rohrs oder Zubehörs ist erst möglich, nachdem der Freigabeknopf (18), (20) oder (23) betätigt wurde. WICHTIG! Den Staubsauger vor dem Zusammenbauen nicht in Betrieb nehmen!

WICHTIG! Die aufladbare Batterie vor der ersten Verwendung des Staubsaugers aufladen. Die Ladedauer der Batterie beträgt ca. 3,5-4 Stunden. WICHTIG! Die Batterie darf nur mit dem mitgelieferten Ladegerät aufgeladen werden. Während des Ladevor- gangs lässt sich der Staubsauger nicht einschalten.

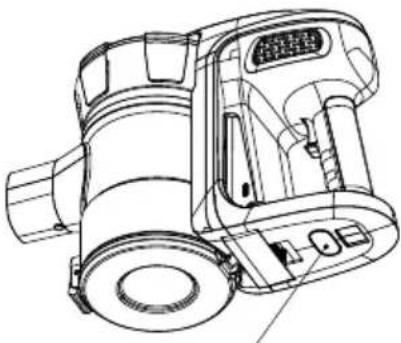

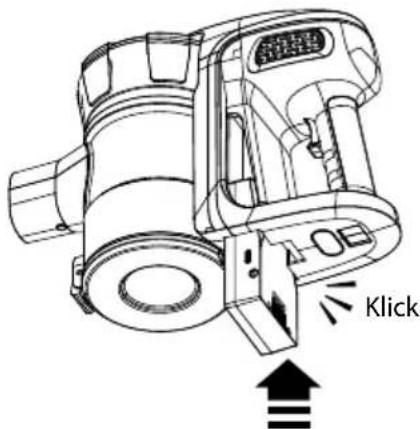

1. Die aufladbare Batterie (4) im Motormodul (1) installieren. Sicherstellen, dass die Batterie im

Gerät korrekt platziert wurde (Abb. 6). Die Batterie lässt sich nur aus dem Gerät nehmen, während der Knopf (5) gedrückt und gehalten wird. klik klik Abb. 5 Klick Freigabeknopf (Batterie) Abb. 618

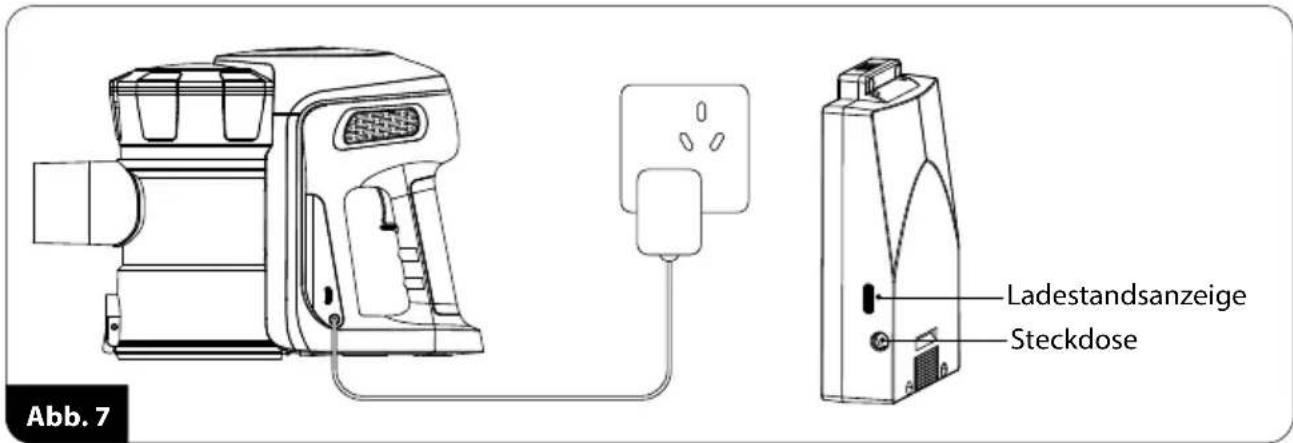

2. Das Ladekabel (25) an die Ladebuchse (6) anschließen und das Ladegerät an die Steckdose

(Abb. 7) - die Ladestandsanzeige (7) leuchtet rot auf, was den Ladevorgang anzeigt.

3. Wenn die Batterie vollständig geladen ist, wechselt die Farbe des Lämpchens (7) auf blau.

4. Ladegerät aus der Steckdose ziehen und Ladekabel von der Batterie entfernen.

EINSATZ DES STAUBSAUGERS

1. Vergewissern Sie sich, ob der Staubsauger richtig montiert und der Akku geladen ist.

2. Schließen Sie entsprechendes Zubehör an:

Multifunktions-Elektrobürste mit Beleuchtung (19) - für alle Arten von harten Ober- flächen und Teppichen, LED-Beleuchtung beleuchtet die zu reinigende Oberfläche und ermöglicht ein perfektes Saugen.

Ausschiebbares Multifunktions-Aufsatz (22) - zum Absaugen von Rollos, Lampenschir- men, Spiegeln und überall dort, wo sanftes Absaugen im Vordergrund steht, die verstellbare Länge der Bürste lässt sie an die Staubsaugbedingungen anpassen. Das Gerät je nach Bedarf an das Saugrohr (17) oder die Dose (16) anschließen.

3. Schalten Sie den Staubsauger mit dem Schalter (3) ein. Der Staubsauger wird mit geringer

Saugleistung arbeiten. Die Akku-Ladeanzeige (8) leuchtet auch beim Starten des Gerätes auf.

4. Um den Turbo-Saugmodus einzuschalten, den Knopf (3) erneut drücken.

5. Prüfen Sie laufend den Füllungsgrad des Staubbehälters (13). Ein überfüllter Behälter re-

duziert die Absaugeffizienz, erhöht den Energieverbrauch und beschleunigt die Filterver- schmutzung. ACHTUNG! Der Staubbehälter darf nicht überfüllt werden! Der Staubgehalt im Behälter darf das mit „MAX“ gekennzeichnete Niveau nicht überschreiten. ACHTUNG! Hat die Saugleistung des Staubsaugers deutlich abgenommen, ist das Rohr und/oder die Saugen- dung und/oder der Staubbehälter verstopft. Reinigen Sie die Leitung und/oder die Saugendung und/oder ent- leeren Sie den Staubbehälter.

6. Wenn der Staubbehälter entleert werden muss, gehen Sie wie folgt vor:

- Schalten Sie den Staubsauger mit dem Schalter (3) aus. - Stellen Sie den Staubbehälter über den Mülleimer.

Drücken Sie den unteren Öffnungsknopf (15) und leeren Sie den Inhalt des Behälters in den Mülleimer aus. - Schließen Sie den Boden (14) Ladestandsanzeige Steckdose Abb. 719

- Schalten Sie das Gerät ein und saugen Sie weiter.

7. Nach dem Absaugen den Staubsauger mit dem Schalter (3) ausschalten, den Staubbehälter

reinigen und den Akku aufladen. Ein voll aufgeladener Akku kann bis zu 40 Minuten Staub- saugerbetrieb bei geringer Saugleistung ermöglichen. Zusätzlich zur Ladeanzeige (8) signa- lisiert der Staubsauger auch durch eine deutliche Senkung der Saugleistung, dass der Akku geladen werden muss. DAS EINPARKEN DES STAUBSAUGERS MIT EINEM GRIFF Der Staubsauger MOD-36 ist mit einer Halterung (24) ausgestattet, die es ermöglicht, den Staubsauger an der Wand zu befestigen. Um die Halterung zu nutzen, befestigen Sie diese an der Wand:

1. Eine entsprechende Stelle in geeigneter Höhe auswählen, damit der Staubsauger plus Rohr

und Elektrobürste Platz hat (die Bürste muss den Boden berühren).

2. Sicherstellen, dass an der ge-

wählten Stelle der Wand keine Stromkabel verlaufen.

3. Die Halterung (24) an der ge-

wählten Stelle an die Wand, das Möbelstück etc. halten und mit einem Bleistift die Stellen für die mitgelieferten Schrauben mar- kieren.

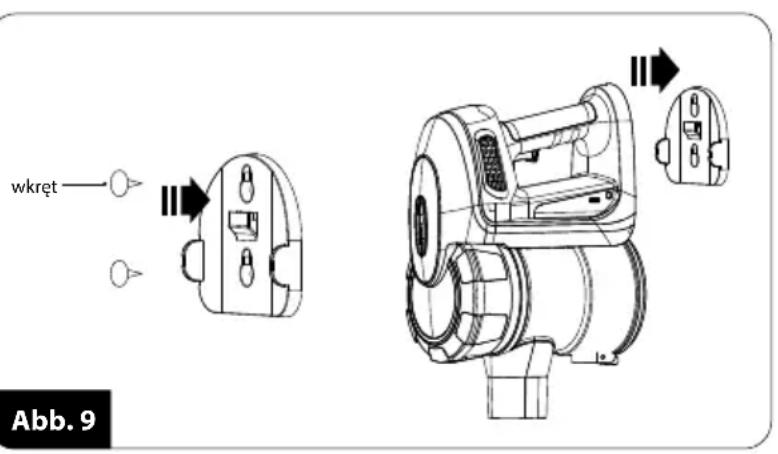

4. Die Schrauben (Abb. 9) anbrin-

gen, aber nicht bis zum Ende festziehen, damit die Halterung problemlos angebracht werden kann.

5. Den Staubsauger in der Halterung abstellen.

REINIGUNG UND WARTUNG

ACHTUNG! Den Staubsauger, das Ladegerät, den Akku und die Andockstation nicht ins Wasser eintauchen. ACHTUNG! Um möglichst die beste Effizienz zu erreichen, reinigen Sie die Filter und den Staubbehälter nach jedem Gebrauch. ACHTUNG! Die Wartung soll am ausgeschalteten Staubsauger und Leitung des Ladegerätes durchführt werden.

1. Die Außenfläche des Staubsaugers mit einem feuchten Tuch reinigen, anschließend trocken-

wischen. Bei starker Verschmutzung verwenden Sie ein sanftes Reinigungsmittel.

2. Siebfilter (12) und Motorfilter (11) mit einem Pinsel abstauben. Die Filter können auch unter

fließendem Wasser gereinigt werden, müssen aber vor der erneuten Montage komplett ab- trocknen. Den Staubbehälter innen mit einem feuchten Tuch auswischen. WICHTIG! Die Filter müssen vor der Montage komplett trocken sein. Den Staubbehälter niemals in Wasser tauchen. wkręt Abb. 920

3. Den Akku nach jeder Inbetriebnahme aufladen. Der Staubsauger darf nicht mit einem ent-

ladenem Akku aufbewahren werden. Den Akku nur mit einem angefügten Ladegerät aufla- den. Die Akkuklemmen nicht kurzschließen. Den Akku nur auf das identische Modell wech- seln.

4. Reinigen Sie die Rotationsbürstenwelle regelmäßig. Sie können die Welle nach Lösen der

Verriegelung am unteren Teil der Bürste, der mit einem Pfeil in Abb. 10 markiert ist, entfernen Nach der Reinigung können Sie die Welle wieder in die Bürste einsetzen und die Verriege- lung einsetzen. ACHTUNG! Der verbrauchte Akku keinesfalls mit dem Hausmüll entsorgen. Der Akku sollte den entsprechenden Entsorgungspunkten zugeführt oder im Geschäft entsorgt werden. Den Akku fern von Feuer halten.

PROBLEME UND FEHLERBEHEBUNG

PROBLEM URSACHE FEHLERBEHEBUNG

Der Staubsauger läuft nicht an. Der Akku ist entladen Den Akku aufladen Es dauert der Aufladeprozess Bis Ende des Aufladeprozesses warten Schwache Saugleistung Verstopfte Rohre oder Bürste Die Verstopfungsursache beheben voller Behälter Entleeren Sie den Staubbehälter Der Staub kommt nach außen des Staubsaugers heraus. Verstopfte Filter Die Filter reinigen Falsch montiertes Filter Das Filter richtig montieren TECHNISCHE DATEN Ladegerät Staubsauger Technische Parameter des Geräts sind dem Typenschild zu entnehmen. Maximales Lärmniveau 76 dB Achtung! Firma MPM agd S.A. behält sich das Recht auf technische Änderungen vor. ORDNUNGSGEMÄSSE ENTSORGUNG DES PRODUKTS (Elektro- und Elektronikmüll) Polen Die Kennzeichnung auf dem Produkt weist darauf hin, dass das Produkt nach Ablauf seiner Lebensdauer nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Gebrauchte Geräte können sich we- gen des potentiellen Gehalts gefährlicher Stoffe, Gemische und Bauteile nachteilig auf die Umwelt und menschliche Gesundheit auswirken. Das Vermischen von Elektromüll mit anderen Abfällen bzw. sein nicht sachgerechter Ausbau kann zur Freisetzung umwelt- und gesundheitsschädlicher Stoffe führen. Das gebrauchte Gerät ist bei einer Sammelstelle für Elektro- und Elektronikschrott zu entsorgen. Für detaillierte Informationen zu Sammelstellen für Elektro- und Elektronikschrott wenden Sie sich bitte an Ihre örtliche Wertstoffsammelstelle oder Schrottbehand- lungsanlage.21
