INSTRUKCJA OBSŁUGI Puzzi 81 C Kärcher

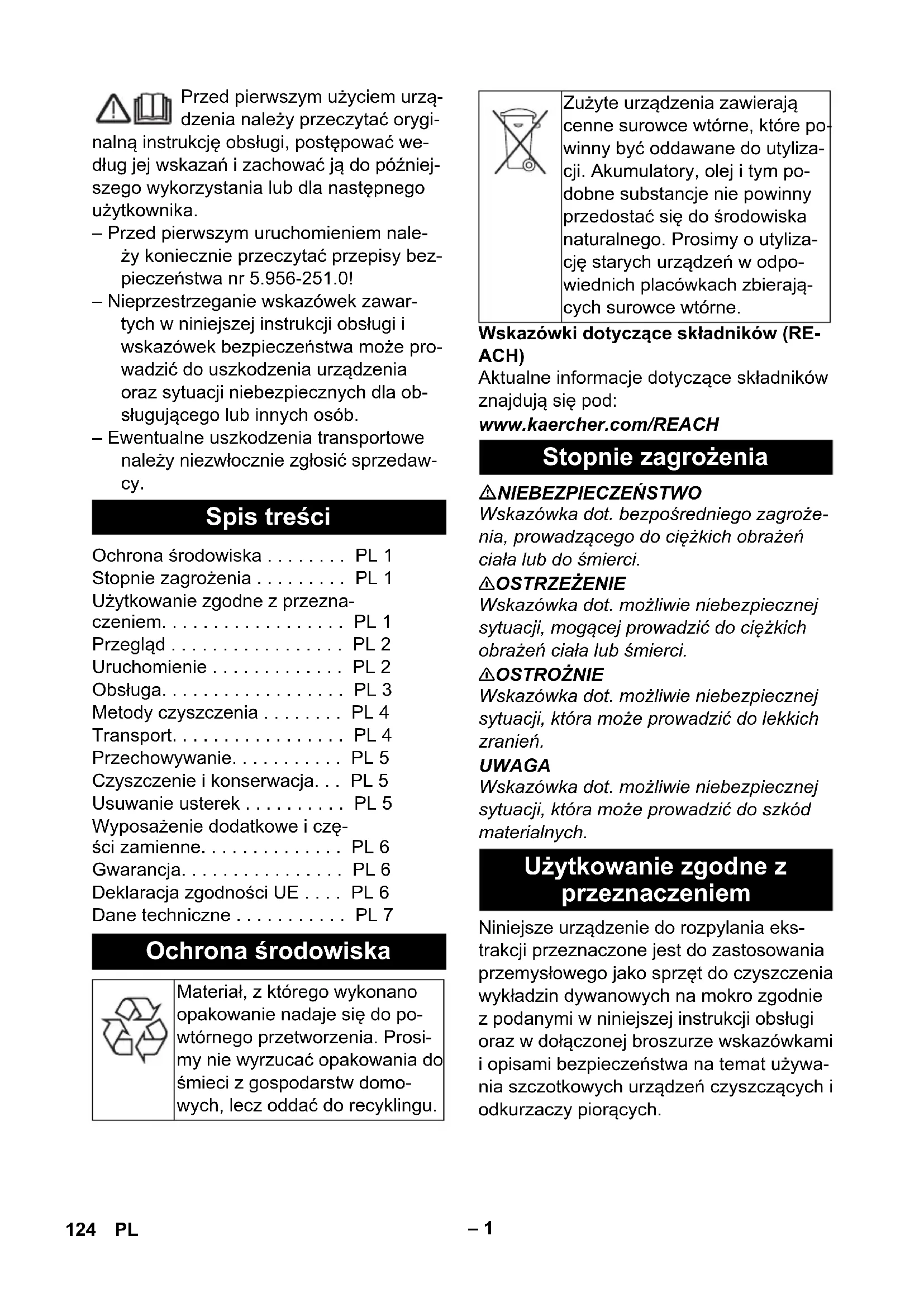

Št. delov Dolžina ka- bla EU 6.647-263.0 7,5 m GB 6.647-264.0 7,5 m CH 6.647-265.0 7,5 m 123SL– 1 Przed pierwszym użyciem urzą- dzenia należy przeczytać orygi- nalną instrukcję obsługi, postępować we- dług jej wskazań i zachować ją do później- szego wykorzystania lub dla następnego użytkownika. – Przed pierwszym uruchomieniem nale- ży koniecznie przeczytać przepisy bez- pieczeństwa nr 5.956-251.0! – Nieprzestrzeganie wskazówek zawar- tych w niniejszej instrukcji obsługi i wskazówek bezpieczeństwa może pro- wadzić do uszkodzenia urządzenia oraz sytuacji niebezpiecznych dla ob- sługującego lub innych osób. – Ewentualne uszkodzenia transportowe należy niezwłocznie zgłosić sprzedaw- cy. Wskazówki dotyczące składników (RE- ACH) Aktualne informacje dotyczące składników znajdują się pod: www.kaercher.com/REACH NIEBEZPIECZEŃSTWO Wskazówka dot. bezpośredniego zagroże- nia, prowadzącego do ciężkich obrażeń ciała lub do śmierci. 몇 OSTRZEŻENIE Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci. 몇 OSTROŻNIE Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do lekkich zranień. UWAGA Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do szkód materialnych. Niniejsze urządzenie do rozpylania eks- trakcji przeznaczone jest do zastosowania przemysłowego jako sprzęt do czyszczenia wykładzin dywanowych na mokro zgodnie z podanymi w niniejszej instrukcji obsługi oraz w dołączonej broszurze wskazówkami i opisami bezpieczeństwa na temat używa- nia szczotkowych urządzeń czyszczących i odkurzaczy piorących. Spis treści Ochrona środowiska . . . . . . . . PL 1 Stopnie zagrożenia . . . . . . . . . PL 1 Użytkowanie zgodne z przezna- czeniem. . . . . . . . . . . . . . . . . . PL 1 Przegląd . . . . . . . . . . . . . . . . . PL 2 Uruchomienie . . . . . . . . . . . . . PL 2 Obsługa. . . . . . . . . . . . . . . . . . PL 3 Metody czyszczenia . . . . . . . . PL 4 Transport. . . . . . . . . . . . . . . . . PL 4 Przechowywanie. . . . . . . . . . . PL 5 Czyszczenie i konserwacja. . . PL 5 Usuwanie usterek . . . . . . . . . . PL 5 Wyposażenie dodatkowe i czę- ści zamienne. . . . . . . . . . . . . . PL 6 Gwarancja. . . . . . . . . . . . . . . . PL 6 Deklaracja zgodności UE . . . . PL 6 Dane techniczne . . . . . . . . . . . PL 7 Ochrona środowiska Materiał, z którego wykonano opakowanie nadaje się do po- wtórnego przetworzenia. Prosi- my nie wyrzucać opakowania do śmieci z gospodarstw domo- wych, lecz oddać do recyklingu. Zużyte urządzenia zawierają cenne surowce wtórne, które po- winny być oddawane do utyliza- cji. Akumulatory, olej i tym po- dobne substancje nie powinny przedostać się do środowiska naturalnego. Prosimy o utyliza- cję starych urządzeń w odpo- wiednich placówkach zbierają- cych surowce wtórne. Stopnie zagrożenia Użytkowanie zgodne z przeznaczeniem 124 PL– 2 Rysunek 1 Podłączenie węża spryskującego / wę- żyka do zasysania do krzywki, Podłączenie węża spryskującego / wę- żyka do zasysania do urządzenia 2 Dodawanie roztworu czyszczącego Napełnianie zbiornika świeżej wody 3 Wybór trybu pracy 4 Czyszczenie 5 Opróżnianie zbiornika czystej wody 6 Opróżnianie zbiornika brudnej wody 7 Napełnianie zbiornika czystej wody (bez środka czyszczącego), Przepłukanie urządzenia 8 Czyszczenie filtra kłaczków, Czyszczenie sita do czystej wody 9 Pozostawianie urządzenia do wy- schnięcia Rysunek 1 Dysza ręczna do czyszczenia tapicerki 2 Hak węża spryskującego/ssącego 3 Uchwyt na akcesoria 4 Kabel sieciowy 5 Instrukcja obsługi - Szybki start 6 Przełącznik spryskiwania 7 Przełącznik ssania 8 Sito do świeżej wody 9 Obudowa 10 Tabliczka identyfikacyjna 11 Kółko skrętne 12 Przyłącze węża spryskującego 13 Przyłącze węża ssącego 14 Wylot dyszy 15 Nakrętka kołpakowa 16 Pokrywa 17 Zbirnik czystej wody 18 Uchwyt do noszenia urządzenia 19 Krzywak 20 Dźwignia przy krzywce 21 Wąż spryskujący 22 Wąż ssący 23 Wąż spryskujący/ssący 24 Zbiornik brudnej wody, wyjmowany 25 Uchwyt nośny zbiornika na brudną wodę 26 Uszczelka przy pokrywie 27 Sito Przed każdym użyciem sprawdzić, czy kabel sieciowy, przedłużasz i węże nie są uszkodzone. Nałożyć krzywkę na dyszę ręczną i ręcznie nakręcić nakrętkę kołpakową na krzywkę. Wcisnąć wąż ssący na przyłącze na wąż ssący w urządzeniu. Złączkę węża spryskującego nałożyć na przyłącze w urządzeniu i docisnąć. Połączyć wężyk do zasysania z krzyw- ką. Złączkę węża spryskującego połączyć z krzywką i docisnąć. NIEBEZPIECZEŃSTWO Niebezpieczeństwo dla zdrowia, niebezpie- czeństwo uszkodzenia. Przestrzegać wszystkich wskazówek, które dołączone są do używanych środków czyszczących. Zmieszać czystą wodę i środek czysz- czący w czystym zbiorniku (stężenie od- powiada danym środka czyszczącego). Rozpuścić środek czyszczący w wodzie. Wskazówka: Ciepła woda (maksymalnie 50°C) podnosi wydajność czyszczenia. Sprawdzić odporność na temperaturę czyszczonej powierzchni. Wskazówka: Aby zminimalizować zanie- czyszczenie środowiska, środków czysz- czących należy używać oszczędnie. Wlać roztwór czyszczący do zbiornika czystej wody. Poziom napełnienia nie może przekraczać wskaźnika „MAX“. Przegląd Instrukcja obsługi - Szybki start Elementy urządzenia Uruchomienie Montaż akcesoriów Dodawanie roztworu czyszczącego Napełnianie zbiornika czystej wody 125PL– 3 Wskazówka: Przy czyszczeniu powierzch- ni wykładzin dywanowych przy użyciu szamponu w zbiorniku brudnej wody po- wstaje piana. Tworzeniu się piany można zapobiec przez dodanie środka przeciwpia- nowego. Środek przeciwpianowy (wyposażenie specjalne) dodać do zbiornika brudnej wody. Podłączyć urządzenie do zasilania. Nacisnąć przełącznik ssania do włącze- nia turbiny ssącej. Nacisnąć przełącznik spryskiwania w celu włączenia pompy spryskiwania. UWAGA Niebezpieczeństwo uszkodzenia. Przed użyciem urządzenia, w dyskretnym miejscu sprawdzić odporność przedmiotu, który ma być czyszczony, pod kątem trwałości wy- barwienia i wodoszczelności. W celu rozpoczęcia spryskiwania roz- tworem czyszczącym należy uruchomić dźwignię przy krzywce. Jeździć po powierzchni do czyszczenia w nakładających się pasach. Dyszę ciągnąć przy tym skierowaną ku tyłowi (nie pchać). Przy wymianie dyszy można włożyć dy- szę ręczną do uchwytu na wyposażenie. Wyłączyć przełącznik ssania i przełącz- nik spryskiwania. Wyciągnąć wtyczkę z gniazda zasilają- cego. Jeżeli zbiornik brudnej wody jest pełen, wyłączyć przełącznik ssania i przełącz- nik spryskiwania. Zdjąć pokrywę. Wyjąć zbiornik brudnej wody z urządze- nia i opróżnić go. Wyłączyć urządzenie. Na krótko uruchomić dźwignię przy krzywce do zmniejszania ciśnienia. Oddzielić krzywkę od węża spryskują- cego/ssącego. Zawiesić wąż ssący w zbiorniku czystej wody. Nacisnąć przełącznik ssania do włącze- nia turbiny ssącej. Wyssać wodę ze zbiornika czystej wody i wyłączyć urządzenie. Zdjąć pokrywę. Wyjąć zbiornik brudnej wody z urządze- nia i opróżnić go. Krzywkę (z dyszą ręczną) połączyć z wężykiem do zasysania. Złączkę węża spryskującego połączyć z krzywką i docisnąć. Wlać do zbiornika czystej wody ok. 2 li- trów czystej wody. Nie dodawać środka czyszczącego. Nacisnąć przełącznik spryskiwania w celu włączenia pompy spryskiwania. Dyszę ręczną trzymać nad odpływem. Uruchomić dźwignię przy krzywce i przepłukać urządzenie przez 1 do 2 mi- nut. Wyłączyć urządzenie. Przepłukać urządzenie. Opróżnić zbiornik brudnej wody i oczyś- cić pod bieżącą wodą. Opróżnić zbiornik świeżej wody. Oczyścić urządzenie od zewnątrz wil- gotną szmatką. Środek przeciwpianowy Obsługa Włączenie urządzenia Czyszczenie Wyłączanie urządzenia Opróżnianie zbiornika brudnej wody Opróżnianie zbiornika czystej wody Przepłukanie urządzenia Po każdym użyciu 126 PL– 4 W celu uniknięcia powstawania nie- przyjemnego zapachu z powodu dłuż- szych przestojów, usunąć wodę z urzą- dzenia. Pozostawić urządzenie do gruntowne- go wyschnięcia: Zdjąć pokrywę lub przesunąć na bok. Rysunek Nawinąć kabel sieciowy o uchwyt noś- ny urządzenia i pokrywy. Odstawić urządzenie do suchego po- mieszczenia i zabezpieczyć przed użyt- kowaniem przez osoby nieuprawnione. Roztwór czyszczący spryskać i ode- ssać w jednym procesie roboczym. Wskazówka: Ponowne odessanie bez spryskiwania skraca czas wysychania. Nałożyć roztwórz czyszczący przy wy- łączonej turbinie ssącej i zostawić na 10 do 15 minut. Powierzchnię czyścić jak przy normal- nym zabrudzeniu. Do dalszej poprawy wyników czyszcze- nia, w razie potrzeby powierzchnię czyścić jeszcze raz czystą, ciepłą wodą. W przypadku materiałów delikatnych należy dozować mniejszą ilość środka czyszczącego i powierzchnię zrosić z odległości ok. 200 mm. Następnie jedy- nie odessać. – Mocno zabrudzone miejsca najpierw spryskać i zostawić pod działaniem roz- tworu czyszczącego przez 5 do 10 mi- nut. – Pracować zawsze od światła do cienia (od okna do drzwi). – Zawsze pracować od powierzchni wy- czyszczonych od nie wyczyszczonych. – Im bardziej wrażliwa powierzchnia (mostki wschodnie, berber, tapicerka), tym należy używać niższe stężenia środka czyszczącego. – Wykładzina dywanowa z krawędzią z juty może się skurczyć przy zbyt wilgot- nej pracy i wypłowieć. – Dywany zawierające wiele runa, po ich wyczyszczeniu, jeszcze w stanie mo- krym wyszczotkować w kierunku runa (np. szczotką do runa albo do szorowa- nia). – Impregnacja przy użyciu Care Tex RM 762 po czyszczeniu na mokro zapobie- ga szybkiemu zanieczyszczeniu się po- wierzchni tekstylnej. – W celu uniknięcia powstawania odci- sków wzgl. miejsc rdzawoplamistych, wyczyszczonym powierzchniom po- zwolić wyschnąć przed chodzeniem po nich wzgl. wstawieniem mebli. Dalsze informacje nt. środków czyszczą- cych znajdują się na ulotkach informacyj- nych produktów i w karta charakterystyki substancji UE. 몇 OSTROŻNIE Niebezpieczeństwo zranienia i uszkodze- nia! Zwrócić uwagę na ciężar urządzenia w czasie transportu. Rysunek Założyć wąż spryskujący / wężyk do za- sysania na haku. W trakcie transportu w pojazdach nale- ży urządzenie zabezpieczyć przed po- ślizgiem i przechyleniem zgodnie z obo- wiązującymi przepisami. Przechowywanie urządzenia Metody czyszczenia Zabrudzenie normalne Silne zabrudzenie albo plamy Czyszczenie tapicerki Wskazówki dotyczące czyszczenia Środek czyszczący Czyszczenie dywanów i tapicerki RM 760 proszek RM 760 tabletki RM 764 w płynie Środek przeciwpieniący RM 761 Impregnacja dywanów RM 762 Transport 127PL– 5 몇 OSTROŻNIE Niebezpieczeństwo zranienia i uszkodze- nia! Zwrócić uwagę na ciężar urządzenia przy jego przechowywaniu. Urządzenie może być przechowywane je- dynie w pomieszczeniach wewnętrznych. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia prądem elek- trycznym. Przed przystąpieniem do wszelkich prac w obrębie urządzenia należy wyłączyć urzą- dzenie i odłączyć przewód sieciowy od za- silania. Zdjąć pokrywę. Wyjąć zbiornik na brudną wodę z urzą- dzenia. Regularnie czyścić filtr kłaczków szczotką. Wykręcić sito do czystej wody. Regularnie czyścić sito do czystej wody pod bieżącą wodą. Odkręcić nakrętkę kołpakową. Wyczyścić wylot dyszy. NIEBEZPIECZEŃSTWO – Niebezpieczeństwo zranienia prądem elektrycznym. Przed przystąpieniem do wszelkich prac w obrębie urządzenia należy wyłą- czyć urządzenie i odłączyć przewód sieciowy od zasilania. – Tylko autoryzowanemu serwisowi zle- cić przegląd i naprawę części elektrycz- nych. Sprawdzić gniazdko i bezpiecznik zasi- lania. Sprawdzić kabel sieciowy i wtyczkę sie- ciową urządzenia. Włączyć urządzenie. Napełnić zbiornik czystej wody Sprawdzić właściwe osadzenie złączek przy wężu spryskującym. Oczyścić lub wymienić wylot dyszy. Wyczyścić sito w zbiorniku czystej wody. Uszkodzona pompa spryskiwania, po- informować serwis. Wyczyścić wylot dyszy. Sprawdzić właściwe osadzenie pokrywy. Wyczyścić uszczelkę przy pokrywie i powierzchni stykowej urządzenia. Oczyścić sito. Sprawdzić, czy nie jest zapchany wąż ssący, w razie potrzeby oczyścić. Dopełnić poziom zbiornika czystej wody. Środek przeciwpianowy (wyposażenie specjalne) dodać do zbiornika brudnej wody. Jeżeli usterka nie daje się usunąć, urzą- dzenie musi być sprawdzone przez ser- wis. Przechowywanie Czyszczenie i konserwacja Czyszczenie sita Czyszczenie sita do czystej wody Oczyścić dyszę Usuwanie usterek Urządzenie nie działa Brak wycieku wody przy dyszy Jednostronny strumień natryskowy Nie wystarczająca moc ssania Pompa spryskiwania działa głośno Tworzenie się wielkiej ilości piany w zbiorniku brudnej wody Serwis firmy 128 PL– 6 Stosować tylko oryginalne akcesoria i czę- ści zamienne, które gwarantują niezawod- ną i bezusterkową eksploatację przyrządu. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie in- ternetowej www.kaercher.com. W każdym kraju obowiązują warunki gwa- rancji określone przez odpowiedniego lo- kalnego dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwaran- cji bezpłatnie, o ile spowodowane są błę- dem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystry- butora lub do autoryzowanego punktu ser- wisowego. Niniejszym oświadczamy, że określone po- niżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wy- magań w zakresie bezpieczeństwa i zdro- wia. Wszelkie nie uzgodnione z nami mo- dyfikacje urządzenia powodują utratę waż- ności tego oświadczenia. Z upoważnienia zarządu przedsiębiorstwa. Pełnomocnik dokumentacji: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) tel.: +49 7195 14-0 faks: +49 7195 14-2212 Winnenden, 2016/01/01 Wyposażenie dodatkowe i części zamienne Gwarancja Deklaracja zgodności UE Produkt: Odkurzacz piorący Typ: 1.100-xxx Obowiązujące dyrektywy UE 2006/42/WE (+2009/127/WE) 2014/30/UE 2011/65/UE Zastosowane normy zharmonizowane EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–68 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Zastosowane normy krajowe

CEO Head of Approbation 129PL– 7 Dane techniczne Puzzi 8/1 C Napięcie zasilające V 220-240 Częstotliwość Hz 1~ 50-60 Stopień ochrony -- IPX4 Klasa ochronności II Moc silnika dmuchawy (maks.) W 1380 Moc znamionowa silnika dmuchawy W 1200 Ilość powietrza (maks.) l/s 61 Podciśnienie (maks.) kPa (mbar) 23 (230) Wydajność pompy spryskiwania W 40 Ciśnienie natryskowe MPa 0,1 Ciśnienie natryskowe (maks.) MPa 0,3 Wydajność spryskiwania l/min 1 Temperatura roztworu czyszczącego (maks.) °C 50 Pojemność świeżej wody l 8 Pojemność brudnej wody l 7 Dług. x szer. x wys. mm 575 x 330 x 445 Typowy ciężar roboczy kg 9,8 Temperatura otoczenia (maks.) °C +40 Wartości określone zgodnie z EN 60335-2-68 Poziom ciśnienie akustycznego L

dB(A) 71 Niepewność pomiaru K

dB(A) 1 Drgania przenoszone przez kończyny górne m/s

<2,5 Niepewność pomiaru K m/s

Nr części Długość kab-
