INSTRUKCJA OBSŁUGI KB 8874 SEVERIN

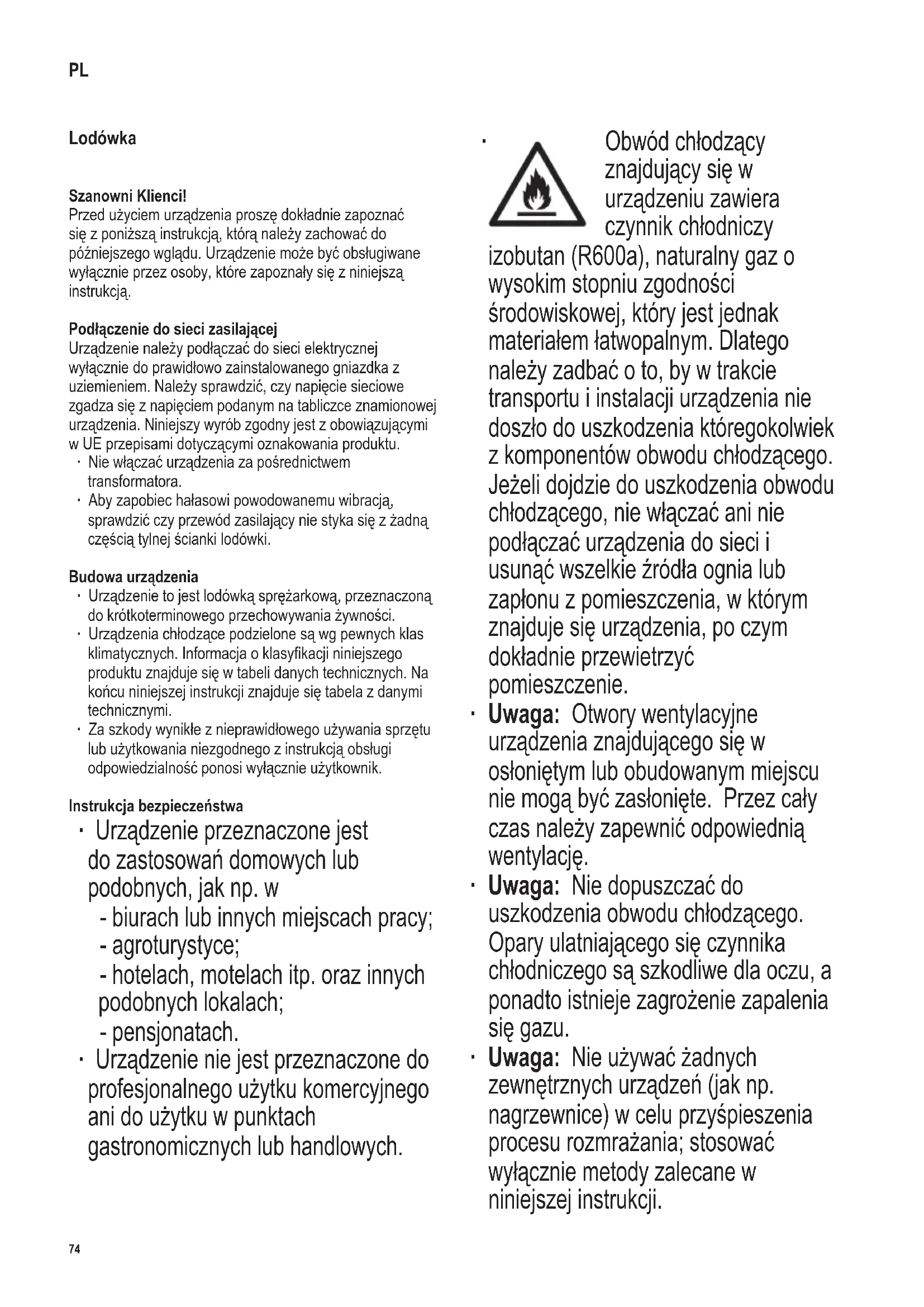

Obwód chłodzący znajdujący się w urządzeniu zawiera czynnik chłodniczy izobutan (R600a), naturalny gaz o wysokim stopniu zgodności środowiskowej, który jest jednak materiałem łatwopalnym. Dlatego należy zadbać o to, by w trakcie transportu i instalacji urządzenia nie doszło do uszkodzenia któregokolwiek z komponentów obwodu chłodzącego. Jeżeli dojdzie do uszkodzenia obwodu chłodzącego, nie włączać ani nie podłączać urządzenia do sieci i usunąć wszelkie źródła ognia lub zapłonu z pomieszczenia, w którym znajduje się urządzenia, po czym dokładnie przewietrzyć pomieszczenie. ∙ Uwaga: Otwory wentylacyjne urządzenia znajdującego się w osłoniętym lub obudowanym miejscu nie mogą być zasłonięte. Przez cały czas należy zapewnić odpowiednią wentylację. ∙ Uwaga: Nie dopuszczać do uszkodzenia obwodu chłodzącego. Opary ulatniającego się czynnika chłodniczego są szkodliwe dla oczu, a ponadto istnieje zagrożenie zapalenia się gazu. ∙ Uwaga: Nie używać żadnych zewnętrznych urządzeń (jak np. nagrzewnice) w celu przyśpieszenia procesu rozmrażania; stosować wyłącznie metody zalecane w niniejszej instrukcji. PL75 142 x 208 mm ∙ Uwaga! Nie używać żadnych innych urządzeń elektrycznych (np. maszyny do robienia lodu) wewnątrz zamrażarki, chyba że niniejsza instrukcja wyraźnie mówi inaczej. ∙ Przed podłączeniem urządzenia do sieci należy dokładnie sprawdzić, czy nie zostało ono – w tym także przewód zasilający – uszkodzone podczas transportu. W przypadku stwierdzenia jakiegokolwiek uszkodzenia, nie wolno podłączać urządzenia do zasilania. ∙ Przy ustawianiu urządzenia powinno upewnić się, że przewody elektryczne nie są zaplątane lub uszkodzone. ∙ Nie należy ustawiać przenośnych gniazdek elektrycznych lub źródeł zasilania w pobliżu tylnej strony urządzenia. ∙ Urządzenie nie jest przeznaczone do przechowywania substancji wybuchowych, jak np. pojemniki z palnym aerozolem. ∙ W przypadku sprzedaży, przekazania osobie trzeciej lub utylizacji urządzenia w przeznaczonym do tego miejscu, należy zwrócić uwagę na obecność czynnika izolującego cyklopentan C

oraz chłodniczego R600a. Więcej informacji o prawidłowym sposobie zutylizowania produktu można znaleźć w punkcie Utylizacja. ∙ Zgodnie z zasadami bezpieczeństwa oraz w celu uniknięcia wszelkiego ryzyka, naprawy urządzeń elektrycznych powinien dokonywać wykwalikowany personel, co dotyczy także wymiany przewodu przyłączeniowego. ∙ Osoby o ograniczonych zdolnościach zycznych, czuciowych lub psychicznych albo nieposiadające stosownego doświadczenia lub wiedzy, a także dzieci (w wieku co najmniej 8 lat), mogą korzystać z urządzenia, pod warunkiem że znajdują się pod nadzorem lub zostały poinstruowane, jak używać urządzenia i są w pełni świadome wszelkich zagrożeń i wymaganych środków ostrożności. ∙ Dzieci w wieku od 3 do 8 lat mogą zaopatrywać i rozładowywać lodówkę i zamrażarkę. ∙ Nie dopuszczać do używania urządzenia jako zabawki przez dzieci. ∙ Nie wolno pozwalać dzieciom na wykonywanie jakichkolwiek prac związanych bezpośrednio z konserwacją lub czyszczeniem urządzenia bez nadzoru osoby dorosłej. ∙ Do częstego mycia zaleca się stosowanie ciepłej wody z delikatnym detergentem. Akcesoria należy myć osobno w wodzie z płynem. Nie myć ich w zmywarce. Aby zapobiec zanieczyszczeniu żywności, zważ na następujące reguły: ∙ Jeśli drzwi są otwarte przez dłuższy czas, temperatura w komorach może ulec znaczącemu podwyższeniu. ∙ Pamiętaj o regularnym czyszczeniu powierzchni, które wchodzą w bezpośredni kontakt z żywnością i76 142 x 208 mm dostępnym systemem drenażowym. ∙ Sure mięso oraz ryby powinny być przechowywane w wyznaczonych dla nich kontenerach w lodówce w taki sposób, by reszta żywności nie wchodziła z nimi w bezpośredni kontakt. ∙ Jeśli lodówka i zamrażarka są puste przez dłuższy czas, urządzenie powinno się wyłączyć, rozmrozić, wyczyścić oraz wysuszyć. Drzwi powinny być przez jakiś czas otwarte - zapobiegnie to nagromadzeniu się pleśni. Przechowywanie żywności ∙ Temperatura wewnątrz komory lodówki i komory chłodniczej zależy w dużej mierze od temperatury otoczenia, ustawienia regulatora temperatury oraz ilości przechowywanej żywności. Komora chłodnicza: ∙ Komora chłodnicza przeznaczona jest głównie do krótkoterminowego przechowywania świeżego mięsa, ryb i drobiu. Komora lodówki ∙ Efekt chłodzenia w części lodówkowej nie jest taki sam we wszystkich miejscach. Stosunkowo najcieplej jest w stree w pobliżu drzwi u góry, a najchłodniej jest w pobliżu tylnej ścianki na dole komory. ∙ Dlatego zaleca się przechowywanie żywności wedle następującego systemu: ∙ Na półkach w komorze (od dołu w górę): pieczywo, dania gotowe, nabiał, mięso, ryba oraz wędliny/ kiełbasa. ∙ Na półkach w drzwiach (od dołu w górę): masło, ser, jaja, słoiki (np. z musztardą), niewielkie butelki, duże butelki, mleko i kartony z sokami. ∙ Aby zapobiec ewentualnym obrażeniom ciała lub uszkodzeniu urządzenia, w trakcie transportu musi być ono oryginalnie zapakowane. Do rozpakowania i instalacji potrzebne są 2 osoby. ∙ Uwaga: Nie pozwalać, aby dzieci miały dostęp do elementów opakowania, ponieważ mogą one spowodować zagrożenie, np. uduszenia. ∙ Lód usunięty z urządzenia podczas rozmrażania nie nadaje się do spożycia. ∙ Należy regularnie sprawdzać, czy przewód zasilający nie jest uszkodzony. W przypadku jakiegokolwiek uszkodzenia przewodu, należy natychmiast zaprzestać używania urządzenia. ∙ Aby zapobiec ewentualnemu zagrożeniu pożarowemu, nie stawiać żadnych termo-elektrycznych urządzeń na zamrażarce. Nie stawiać na urządzeniu żadnych pojemników z cieczami, aby zapobiec ewentualnemu wyciekowi cieczy, który mógłby uszkodzić izolację instalacji elektrycznej. ∙ Urządzenie przeznaczone jest wyłącznie do przechowywania żywności. ∙ Substancje alkoholowe można przechowywać wyłącznie w odpowiednio zamkniętych pojemnikach ustawionych w pozycji pionowej. ∙ Nie przechowywać w zamrażarce szklanych butelek z gazowanym lub innym zamarzającym płynem: w trakcie zamarzania może dojść do rozsadzenia butelki. ∙ Aby uniknąć zatrucia, nie spożywać żywności po upłynięciu daty przydatności do spożycia. Rozmrożonych produktów nie wolno ponownie zamrażać.77 142 x 208 mm ∙ Nie opierać się o półki, ścianki działowe, drzwi itp. ani nie obciążać ich nadmiernie. ∙ Nigdy nie dopuszczać otwartego ognia ani innych źródeł zapłonu do wnętrza zamrażarki. ∙ Wyjąć wtyczkę z kontaktu: - w przypadku jakiejkolwiek nieprawidłowości działania; - przed rozmrożeniem; - przed przystąpieniem do czyszczenia; - przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub naprawczych. ∙ Wyjmując wtyczkę z gniazdka nigdy nie należy szarpać za przewód. ∙ Jeżeli urządzenie nie jest używane przez dłuższy czas, zaleca się pozostawić drzwi otwarte. ∙ Producent zastrzega sobie prawo wprowadzenia modykacji technicznych. Zestaw

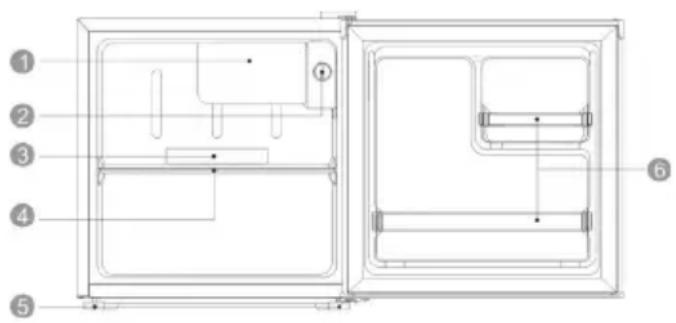

1. Komora chłodnicza

4. Komora do przechowywania

5. Regulowana stopka

6. Przegroda na drzwiach

Przed pierwszym użyciem ∙ Usunąć wszelkie wewnętrzne i zewnętrzne elementy opakowania, w tym także taśmy klejące. ∙ Przed wyrzuceniem elementy opakowania powinny zostać odpowiednio posortowane. ∙ Przed podłączeniem urządzenia do sieci należy dokładnie sprawdzić, czy nie zostało ono – w tym także przewód zasilający – uszkodzone podczas transportu. ∙ Wyczyścić urządzenie postępując według instrukcji w punkcie Odmrażanie i czyszczenie poniżej. ∙ Urządzenie należy przewozić wyłącznie w pozycji pionowej – nie przechylać go pod kątem większym niż 30°. ∙ Po ustawieniu urządzenia na miejscu pozostawić je na około 30 minut przed podłączeniem do zasilania. ∙ Jeżeli w trakcie transportu urządzenie zostało przechylone o ponad 30°, przed podłączeniem do zasilania pozostawić je w pozycji pionowej na co najmniej 4 godziny. ∙ Po pierwszym włączeniu zamrażarki może pojawić się lekki specyczny zapach. Zapach zniknie, kiedy rozpocznie się proces mrożenia. Instalacja ∙ Urządzenie powinno być zainstalowane w dobrze wentylowanym, suchym pomieszczeniu. ∙ Może być używane w pomieszczeniach, w których poziom wilgotności względnej nie przekracza 70%. ∙ W tabeli z danymi technicznymi, znajdującej się na końcu niniejszej instrukcji, podano dokładny zakres temperatury otoczenia, jaki jest odpowiedni dla tego urządzenia. ∙ Nie używać urządzenia na wolnym powietrzu. ∙ Wtyczka powinna być łatwo dostępna, aby w każdej chwili można ją było wyjąć z kontaktu. ∙ Nie ustawiać lodówki w miejscu bezpośrednio nasłonecznionym i nie umieszczać jej w sąsiedztwie źródeł ciepła (grzejniki, kuchenki itp.). Jeżeli nie ma możliwości innego ustawienia niż opisane powyżej, pomiędzy źródłem ciepła a lodówką należy zainstalować odpowiednią izolację. ∙ Nie wstawiać urządzenia do szafki, ani nie ustawiać go bezpośrednio pod wiszącymi szafkami, półkami lub innymi podobnymi meblami. ∙ Nie stawiać na urządzeniu żadnych przedmiotów, ani nie przykrywać go. ∙ W przypadku nierównej podłogi można użyć regulowanych stopek z przodu w celu zapewnienia równego i stabilnego ustawienia urządzenia. Wentylacja Należy pozostawić odpowiednią przestrzeń wokół urządzenia, aby nie blokować cyrkulacji powietrza wokół i z tyłu zamrażarki. (Z tyłu 7,5 cm, po bokach 5 cm, od góry 10 cm). Odwracane drzwi W razie potrzeby drzwi można odwrócić, tak aby zawiasy z prawej strony (instalacja fabryczna) znalazły się po stronie lewej. Uwaga! Przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub naprawczych, najpierw odłączyć urządzenie od zasilania.

1. Proszę usunąć przykrycie na zawiasy z zewnętrznej

2. Proszę odkręcić trzy śruby łączące górny zawias z

obudową przy pomocy klucza nasadowego, a potem przełożyć zawias na górę.

3. Proszę ostrożnie podnieść drzwi i położyć je

na miękkiej powierzchni -uchroni je to przed zarysowaniami.

4. Proszę usunąć trzy przykrycia na otwory na nawiasy

z drugiej części urządzenia i włożyć je w otwory na dotychczasowej stronie zawiasu. Prosimy uważać, by przykrycie pewnie pokryło się z nawiasem.78 142 x 208 mm

5. Proszę odkręcać nóżki, na których znajduje się

6. Proszę odkręcić obie śruby z dolnej płytki zawiasowej i

7. Proszę odkręcić bolce z płytki zawiasowej, przekręcić

ją o 180 stopni i z powrotem przymocować bolce.

8. Proszę przymocować płytkę zawiasową za pomocą

bolców do góry na drugiej stronie. Płytka na razie nie powinna być domocowana.

9. Proszę przykręcić nóżki z powrotem do urządzenia.

10. Proszę przymocować drzwi w nowej pozycji. Ważne

jest, aby czopy w tulei prowadzącej były ukryte w dolnej części drzwi.

11. Proszę zamontować górny zawias przy zamkniętych

drzwiach. Proszę zwrócić uwagę na to, aby czop został umieszczony w tulei prowadzącej umieszczonej w strona wierzchnia drzwi. Proszę nie dokręcać jeszcze śrub!

12. Proszę ustawić drzwi, gdy znajdują się one w pozycji

zamkniętej oraz dokręcić śruby na górnej i dolnej płytce zawiasowej.

13. Proszę ustawić przykrycie na zawiasy na górnym

14. Urządzenie można ustawić z powrotem na miejsce i

zostawić w stanie spoczynku przez 4 godziny. Po tym czasie urządzenie można z powrotem podłączyć do prądu. Regulator temperatury ∙ Urządzenie uruchamia się w chwili podłączenia do sieci. Można je całkowicie wyłączyć jedynie poprzez wyjęcie wtyczki z kontaktu. ∙ Temperaturę wewnątrz komory lodówki można ustawić przy pomocy regulatora. ∙ Obrócenie regulatora temperatury zgodnie ze wskazówkami zegara obniży temperaturę, a w stronę przeciwną do wskazówek zegara ją podwyższy. ∙ Na początek zaleca się obrócenie regulatora temperatury na ustawienie średnie.. Po jakimś czasie należy sprawdzić temperaturę za pomocą termometru i ewentualnie przestawić regulator. ∙ W przypadku przerwy w dostawie prądu lub celowego wyłączenia urządzenia, zanim włączy się ono ponownie może upłynąć 3 – 5 minut. ∙ Wskazówka: W pozycji ‚0’ funkcja chłodzenia jest wyłączona, ale urządzenie nadal jest podłączone do sieci. ∙ Jeżeli na tylnej ściance pojawi się szron, może to oznaczać, że drzwi lodówki były zbyt długo otwarte, lub włożono do niej ciepłą żywność, lub ustawiono regulator temperatury na zbyt wysoką pozycję. ∙ Płyny oraz żywność o intensywnym zapachu lub taką, która łatwo pochłania zapachy (np. ser, ryba, masło) należy przechowywać w osobnych, hermetycznie zamkniętych pojemnikach. ∙ Ciepłą żywność należy pozostawić do ostygnięcia do temperatury pokojowej przed włożeniem do lodówki. ∙ Należy dbać o to, by drzwi były dokładnie zamknięte i by pomiędzy ich uszczelkę a ramę lodówki nie dostawała się żywność przechowywana w lodówce. Odmrażanie i czyszczenie ∙ Przed przystąpieniem do czyszczenia zawsze należy wyjąć wtyczkę z gniazdka. ∙ Urządzenie musi być rozmrożone, gdy grubość nagromadzonego lodu sięgnie 2 mm. ∙ Przekręcić regulator temperatury na ‚0’ i pozostawić otwarte drzwi. Umieść tackę ociekową na środku przy tylnej krawędzi półki. Zacznie się proces rozmrażania a gromadząca się woda zostanie zebrana w dolnej części urządzenia, w tacce ociekacza. ∙ Uwaga: Nie stosować żadnych zewnętrznych urządzeń (np. ogrzewnic czy suszarek) w celu przyśpieszenia procesu rozmrażania. ∙ Nie polewać urządzenia wodą z zewnątrz, ani wewnątrz. ∙ Do częstego mycia zaleca się stosowanie ciepłej wody z delikatnym detergentem. Aby zapobiec gromadzeniu się nieprzyjemnych zapachów w lodówce, należy ją czyścić mniej więcej raz na miesiąc. ∙ Akcesoria należy myć osobno w wodzie z płynem. Nie myć ich w zmywarce. ∙ Nie stosować ścierających lub żrących substancji czyszczących, ani substancji z zawartością alkoholu. ∙ Po umyciu przetrzeć wszystkie powierzchnie ściereczką wypłukaną w czystej wodzie, a następnie wytrzeć do sucha. Przed ponownym włożeniem wtyczki do kontaktu koniecznie wytrzeć dłonie do sucha. ∙ Podczas czyszczenia należy uważać, aby nie uszkodzić tabliczki znamionowej znajdującej się wewnątrz komory lodówki. ∙ Aby zapewnić minimalne zużycie energii, należy przynajmniej dwa razy do roku dokładnie wyczyścić kondensator i kompresor (z tyłu) za pomocą miotełki ręcznej lub odkurzacza.79 142 x 208 mm Rady dot. oszczędzania energii ∙ Urządzenie powinno być zainstalowane w dobrze wentylowanym, suchym pomieszczeniu. ∙ Nie ustawiać zamrażarki w miejscu bezpośrednio nasłonecznionym i nie umieszczać jej w sąsiedztwie źródeł ciepła (grzejniki, kuchenki itp.). Jeżeli nie ma możliwości innego ustawienia niż opisane powyżej, pomiędzy źródłem ciepła a zamrażarką należy założyć odpowiednią izolację. ∙ Nie zakrywać otworów wentylacyjnych ani kratek oraz zapewnić odpowiednią cyrkulację powietrza z tyłu urządzenia. ∙ Kompresor (z tyłu) należy regularnie czyścić. Nagromadzenie się kurzu powoduje wzrostu zużycia energii. ∙ Ciepłe produkty żywnościowe należy najpierw zostawić do ostygnięcia, zanim zostaną wstawione do zamrażarki. ∙ Nie trzymać lodówki zbyt długo otwartej podczas wkładania lub wyjmowania żywności. ∙ Nie ustawiać niższej temperatury niż potrzeba. Szczegółowe informacje o ustawianiu temperatury podano w punkcie Regulator temperatury. Rozwiązywanie problemów Kiedy urządzenie jest włączone słychać pewne specyczne dźwięki. Zaliczamy do nich: ∙ dźwięk silnika elektrycznego oraz instalacji agregatora; podczas włączania się agregatora dźwięk staje się na moment nieco bardziej intensywny; ∙ dźwięk czynnika chłodniczego przepływającego przez obwód. W poniższej tabeli opisano możliwe awarie i ich prawdopodobne przyczyny oraz ewentualne rozwiązania. W przypadku problemów zaleca się najpierw sprawdzić, czy rozwiązania nie podano w poniższej tabeli. Jeżeli problem nie ustępuje, odłączyć urządzenie od sieci i skontaktować się z działem Obsługi Klienta. Problem Możliwa przyczyna i rozwiązanie Lodówka nie włącza się. ∙ Nastąpiła przerwa w dostawie prądu. ∙ Spalił lub wyłączył się bezpiecznik. ∙ Regulator temperatury ustawiony jest w pozycji ‚0‘. ∙ Spalił lub wyłączył się bezpiecznik w gniazdku (jeżeli występuje). Można to sprawdzić podłączając do gniazdka inne urządzenie elektryczne. Normalne dźwięki pracy urządzenia zmieniają lub wzmagają się. ∙ Sprawdzić prawidłowość ustawienia urządzenia (nierówna podłoga?). ∙ Czy przedmioty stojące obok reagują na pracę układu chłodzącego (np. zaczynają drżeć)? ∙ Czy na lodówce znajdują się inne przedmioty, które mogą wchodzić w wibracje?80 142 x 208 mm Transport urządzenia Aby zapobiec uszkodzeniu urządzenia w czasie transportu, należy zabezpieczyć wszystkie elementy wewnątrz i wokół urządzenia. Urządzenie można przewozić wyłącznie w pozycji pionowej – nie nachylać go pod kątem większym niż 30°. Po ustawieniu urządzenia na miejscu pozostawić je na około 30 minut przed podłączeniem do zasilania. Jeżeli w trakcie transportu urządzenie zostało przechylone o ponad 30°, przed podłączeniem do zasilania pozostawić je w pozycji pionowej na co najmniej 4 godziny. Utylizacja Urządzenia oznaczone powyższym symbolem należy utylizować osobno, a nie wraz ze zwykłymi odpadkami z gospodarstwa domowego. Urządzenia takie zawierają bowiem cenne materiały, które można poddać recyklingowi. Odpowiednia utylizacja takich urządzeń pomaga w ochronie środowiska i zdrowia człowieka. Szczegółowych informacji na ten temat udzielają lokalne władze lub sklepy prowadzące sprzedaż detaliczną. ∙ Przed utylizacją urządzenia należy wyciągnąć wtyczkę sieciową z gniazdka i odłączyć ją od urządzenia. ∙ Czynnik chłodzący isobutan (R600a) i materiał pędny w cyklopentanie izolacji (C5H10) są substancjami łatwopalnymi, dlatego należy je odpowiednio utylizować. ∙ Należy zapewnić, aby rury obwodu chłodzącego nie uległy uszkodzeniu przed właściwą utylizacją. Gwarancja Gwarancja na produkt obejmuje wady materiału i wykonania przez okres dwóch lat od daty zakupu produktu. W ramach gwarancji producent zobowiązuje się do naprawy lub wymiany wszelkich wadliwych elementów, pod warunkiem, że produkt zostanie odniesiony prze klienta do punktu zakupu. W przypadku uzasadnionej reklamacji, Klient może zareklamować kupiony towar w sklepie w którym dokonał zakupu- uszkodzony artykuł zostanie wymieniony na pełnowartościowy, lub na życzenie Klienta Sprzedawca zwróci Nabywcy równowartość ceny artykułu. Aby gwarancja zachowała ważność, urządzenie musi być używane zgodnie z instrukcją i nie może być modykowane, naprawiane, lub w jakikolwiek sposób naruszane przez nieupoważnioną do tego osobę, ani też uszkodzone w wyniku nieprawidłowego użycia. Gwarancja nie obejmuje naturalnego zużycia, ani elementów łatwo tłukących się, jak szkło, elementy z tworzyw sztucznych, żarówki, ltry itd. Niniejsza gwarancja nie ogranicza ustawowych praw konsumenta ani innych praw, jakie konsument posiada zgodnie z obowiązującymi przepisami, które dotyczą zakupu przedmiotów użytkowych. Jeżeli urządzenie przestanie działać prawidłowo i musi zostać odesłane, należy je dokładnie zapakować i dołączyć imię, nazwisko i adres nadawcy oraz przyczynę odesłania. Jeśli urządzenie jest nadal na gwarancji, proszę także dołączyć paragon zakupu, lub fakturę zakupową. Informacje wymagane przez dział Obsługi Klienta Jeżeli wymagana będzie naprawa, proszę skontaktować się z działem Obsługi Klienta podając szczegółowy opis awarii oraz numer artykułu KB … znajdujący się na tabliczce znamionowej urządzenia (patrz ilustracja). Podanie tych informacji pomoże w szybszym załatwieniu Państwa zgłoszenia.81 142 x 208 mm Tabeli danych technicznych Identykator modelu KB 8873 / 8874 / 8875 / 8876 Typ urządzenia chłodzącego: Urządzenie o niskim poziomie hałasu: nie Budowa: typ wolnostojący Chłodziarka do wina: nie Inne urządzenie chłodnicze: tak Wymiary całkowite (wys. x szer. x głęb. w mm) 496 x 470 x 447 Objętość całkowita (w litrach) 46 EEI 125 Klasa efektywności energetycznej F Roczne zużycie energii (w kWh na rok)* 100 Klasa emisji hałasu akustycznego B Emisja hałasu akustycznego (w dB(A) na 1 pW) 35 Klasa klimatyczna N-ST Temperatura otoczenia (w °C) 16-38 Czas przechowywania w przypadku awarii (w godz.) - Waga (w kg) 14 Tryb zimowy nie Parametry chłodziarki/zamrażarki: Typ Objętość (w litrach) Zalecana temperatura (w °C) Wydajność chłodnicza (kg/24h) Rozmrażanie A= automatyczne M = ręczne Szybkie zamrażanie Komora świeżości 46 4 - M - Parametry źródła światła: Typ źródła światła Klasa efektywności energetycznej Dane elektryczne Patrz tabliczka znamionowa *) Rzeczywiste zużycie zależy od sposobu korzystania z urządzenia oraz jego umieszczenia82 142 x 208 mm
