INSTRUKCJA OBSŁUGI HWA450 SAMSUNG

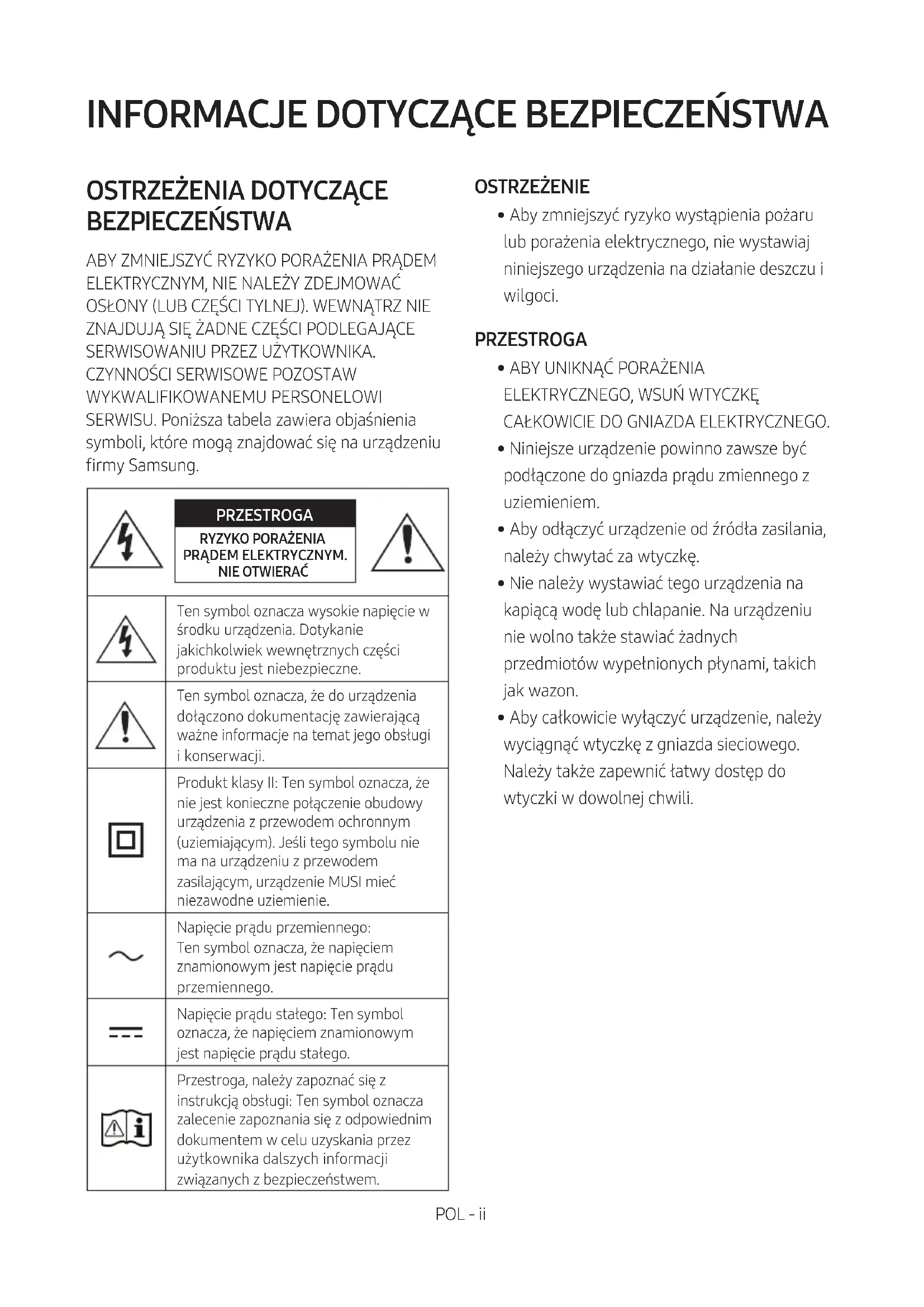

OSTRZEŻENIA DOTYCZĄCE

WYKWALIFIKOWANEMU PERSONELOWI SERWISU. Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na urządzeniu rmy Samsung. PRZESTROGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆTen symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym). Jeśli tego symbolu nie ma na urządzeniu z przewodem zasilającym, urządzenie MUSI mieć niezawodne uziemienie. Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem. OSTRZEŻENIE

• Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci. PRZESTROGA

• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.

• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.

• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.

• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.POL - iii

1. Upewnij się, że domowa sieć zasilająca

prądem przemiennym spełnia wymagania z zakresu zasilania umieszczone na naklejce identykacyjnej na spodzie produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.

2. Podczas burzy z piorunami należy odłączyć

główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.

3. Jednostki nie należy wystawiać

bezpośrednio na promienie słońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

4. Produkt należy chronić przed wilgocią (np.

wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

5. Baterie użyte w tym produkcie zawierają

substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać. PRZESTROGA : W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.

INFORMACJE O PODRĘCZNIKU

UŻYTKOWNIKA Instrukcja obsługi składa się z dwóch części: prostego dokumentu PODRĘCZNIK UŻYTKOWNIKA oraz szczegółowego PEŁNY PODRĘCZNIK UŻYTKOWNIKA, który można pobrać.

PODRĘCZNIK UŻYTKOWNIKA

Niniejszy podręcznik użytkownika zawiera informacje na temat instrukcji bezpieczeństwa, instalacji, komponentów, połączeń oraz danych technicznych produktu.

PEŁNY PODRĘCZNIK UŻYTKOWNIKA

PEŁNY PODRĘCZNIK UŻYTKOWNIKA jest dostępna w internetowym centrum obsługi klienta rmy Samsung po zeskanowaniu kodu QR. Aby wyświetlić instrukcję obsługi na komputerze lub urządzeniu przenośnym, należy ją pobrać w formacie dokumentu z witryny rmy Samsung. (http://www.samsung.com/support) Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.POL - iv

01 Sprawdzanie Komponentów 2 Wkładanie baterii przed użyciem pilota (2 baterie typu AA) ------------------------- 2 02 Opis Produktu 3 Panel przedni / panel górny listwy Soundbar ------------------------- 3 Panel dolny listwy Soundbar ------------------------- 4 03 Podłączanie Listwy Soundbar 5 Podłączanie zasilania elektrycznego

Podłączanie listwy Soundbar do głośnika niskotonowego

– Automatyczne połączenie pomiędzy głośnikiem niskotonowym a listwą Soundbar

– Ręczne podłączanie głośnika niskotonowego w przypadku, gdy automatyczne

Podłączanie urządzenia SWA-9100S (do nabycia osobno) do listwy Soundbar

04 Podłączanie do Telewizora 11 Metoda 1. Podłączanie do telewizora za pomocą przewodu

– Podłączanie do telewizora za pomocą przewodu optycznego

Metoda 2. Połączenie bezprzewodowe

– Podłączanie do telewizora przez Bluetooth

05 Podłączanie do Urządzenia Zewnętrznego 14 Podłączanie do telewizora za pomocą przewodu optycznego

06 Podłączanie Urządzenia Pamięci USB 15 07 Podłączanie do Urządzenia Przenośnego 17 Połączenie przez Bluetooth

17POL - v 08 Korzystanie z Pilota 20 Obsługa pilota zdalnego sterowania

Regulacja głośności listwy Soundbar za pomocą pilota telewizora ------------------------- 23 Używanie ukrytych przycisków (z więcej niż jedną funkcją)

Dane wyjściowe dla różnych trybów efektów dźwiękowych

09 Montowanie Wspornika Ściennego 25 Środki ostrożności przy instalacji

Komponenty montażowe

10 Instalacja listwy Soundbar na podstawce telewizora 27 11 Aktualizacja Oprogramowania 28 Procedura aktualizacji

Jeśli na ekranie nie pojawia się komunikat UPDATE

12 Rozwiązywanie problemów 30 13 Licencji 31 14 Informacja o Licencji Open Source 32 15 Ważne Informacje Dotyczące Obsługi Serwisowej 32 16 Dane Techniczne i Uwagi 33 Dane techniczne

VOL WOOFER SOUNDBAR SOUND MODE PAIR Urządzenie główne Soundbar Głośnik niskotonowy Pilot zdalnego sterowania / Baterie x 2 Przewód zasilający (Głośnik niskotonowy, Soundbar) Przewód optyczny Szablon do montażu na ścianie x 2 (M4 x L10) x 2 x 2 Śruba mocująca Śruba Wspornik do montażu na ścianie

• Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta : Dolna część urządzenia głównego Soundbar)

• W celu zakupu dodatkowych komponentów lub przewodów należy skontaktować się z Centrum Serwisowym rmy Samsung lub Działem Obsługi Klienta rmy Samsung.

• Wygląd akcesoriów może się nieznacznie różnić od powyższych ilustracji. Wkładanie baterii przed użyciem pilota (2 baterie typu AA) Zsunąć tylną pokrywę w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia. Włóż 2 baterie typu AA (1,5 V), prawidłowo orientując ich bieguny. Wsunąć z powrotem tylną pokrywę.POL - 3 02 OPIS PRODUKTU Panel przedni / panel górny listwy Soundbar Ustaw listwę tak, aby logo rmy SAMSUNG znajdowało się na górze. Panel górny

Wyświetlacz Wyświetla stan produktu oraz bieżący tryb.

Przycisk (Zasilanie) Włączanie i wyłączanie zasilania.

• Funkcja Auto Power Down Urządzenie wyłącza się automatycznie w następujących sytuacjach. – Tryb D.IN / BT / USB: Jeżeli przez 18 minut nie zostanie odebrany żaden sygnał audio.

Przycisk (Głośność) Regulacja głośności.

• Poziom głośności jest wyświetlany na przednim wyświetlaczu listwy Soundbar podczas regulacji głośności.

Przycisk (Źród) Wybór trybu źródła wejścia. Tryb wejścia Wyświetlacz Cyfrowe wejście optyczne D.IN Tryb BLUETOOTH BT Tryb USB USB

• Aby uruchomić tryb „BT PAIRING”, zmień źródło na tryb „BT”, a następnie naciśnij i przytrzymaj przycisk (Źródło) przez ponad 5 sekund.

• Przy podłączaniu przewodu prądu zmiennego przycisk zasilania zadziała w ciągu od 4 do 6 sekund.

• Po włączeniu zasilania tego urządzenia nastąpi 4-5 sekundowe opóźnienie przed odtworzeniem dźwięku.

• Aby odtwarzać dźwięk tylko z zestawu Soundbar, należy wyłączyć głośniki telewizora w menu Audio Setup telewizora. Należy zapoznać się z instrukcją obsługi telewizoraPOL - 4 Panel dolny listwy Soundbar USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWER

DIGITAL AUDIO IN (OPTICAL) Służy do podłączenia urządzenia zewnętrznego do cyfrowego wejścia audio (optycznego).

USB (5V 0.5A) Można tutaj podłączać urządzenia USB, aby odtwarzać zapisane na nich pliki muzyczne za pomocą listwy Soundbar.

POWER Podłączyć przewód zasilający do listwy Soundbar.

• Podczas odłączania przewodu zasilającego od gniazda ściennego należy wyciągnąć wtyczkę. Nie wolno ciągnąć za przewód.

• Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną nawiązane połączenia pomiędzy wszystkimi podzespołami.POL - 5

03 PODŁĄCZANIE LISTWY SOUNDBAR

Podłączanie zasilania elektrycznego Za pomocą komponentów zasilających podłącz głośnik niskotonowy i listwę Soundbar do gniazda elektrycznego w następującej kolejności:

1. Podłącz przewód zasilający do głośnika niskotonowego.

2. Podłączyć przewód zasilający do listwy Soundbar.

Patrz rysunki poniżej.

• Więcej informacji na temat wymaganego zasilania elektrycznego i zużycia prądu znajduje się na etykiecie umieszczonej na produkcie. (Etykieta: Tylna część urządzenia głównego Soundbar) Tylna część głośnika niskotonowego Przewód zasilający Podłączanie zasilania elektrycznego Tylna część urządzenia głównego Soundbar Podłączanie zasilania elektrycznego Przewód zasilający USB (5V 0.5A)

(OPTICAL) POWERPOL - 6 Podłączanie listwy Soundbar do głośnika niskotonowego Podłączony głośnik niskotonowy zapewnia wysoką jakość odtwarzania niskich tonów. Automatyczne połączenie pomiędzy głośnikiem niskotonowym a listwą Soundbar Po podłączeniu przewodów zasilających i włączeniu zasilania głośnik niskotonowy automatycznie połączy się z listwą Soundbar.

• Po zakończeniu automatycznego parowania włączy się niebieski wskaźnik z tyłu subwoofera. Diody LED z tyłu głośnika niskotonowego LED Stan Opis Rozwiązanie Niebieski Włączone Urządzenie podłączono prawidłowo (działa w zwykły sposób)

Dioda miga Odzyskiwanie połączenia Sprawdź, czy przewód zasilający jest prawidłowo podłączony do głównej listwy Soundbar lub odczekaj 5 minut. Jeśli kontrolka nie przestanie migać, spróbuj podłączyć głośnik niskotonowy ręcznie. znajdują się na stronie 7. Czerwony Włączone Czuwanie (z wyłączonym urządzeniem głównym Soundbar) Sprawdź, czy przewód zasilający jest poprawnie podłączony do urządzenia głównego Soundbar. Podłączenie nie powiodło się Podłącz ponownie. Instrukcje dotyczące podłączania ręcznego znajdują się na stronie 7. Czerwony i niebieski Dioda miga Nieprawidłowe działanie Skontaktuj się z Centrum Serwisowym rmy Samsung — dane kontaktowe znajdują się w niniejszym podręczniku.POL - 7 Ręczne podłączanie głośnika niskotonowego w przypadku, gdy automatyczne Przed wykonaniem poniższej procedury podłączenia ręcznego:

• Sprawdzić, czy kable zasilające są prawidłowo podłączone do listwy Soundbar oraz głośnika niskotonowego.

• Upewnić się, że listwa Soundbar jest włączona.

1. Naciśnij i przytrzymaj przycisk ID SET z tyłu głośnika niskotonowego przez co najmniej 5 sekund.

• Czerwony wskaźnik z tyłu głośnika niskotonowego się wyłączy, a niebieski wskaźnik zacznie migać. 5 Sec Tylna część głośnika niskotonowego

2. Przytrzymaj przycisk Góra na pilocie przez 5 sekund.

• Na wyświetlaczu listwy Soundbar pojawi się komunikat ID SET, który po chwili zniknie.

• Listwa Soundbar włączy się automatycznie po ustawieniu identykatora za pomocą przycisku ID SET. SOUNDMODE PAIR5 Sec ID SET Logo SAMSUNG znajduje się u góry

3. Sprawdź, czy kontrolka LINK świeci nieprzerwanie na niebiesko (oznacza to, że połączenie zostało

zakończone). Stałe światło niebieskie Kontrolka LINK przestanie migać, a zacznie świecić nieprzerwanie, gdy pomiędzy listwą Soundbar a bezprzewodowym głośnikiem niskotonowym zostanie nawiązane połączenie.POL - 8 UWAGI

• Nie podłączaj kabla zasilania tego produktu lub telewizora do gniazda ściennego do momentu, aż zostaną wszystkie połączenia pomiędzy komponentami zostaną nawiązane.

• Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający.

• Jeśli jednostka główna zostanie wyłączona, bezprzewodowy głośnik niskotonowy przejdzie w tryb czuwania, a wskaźnik dioda LED trybu STANDBY z tyłu zamiga kilka razy na niebiesko, po czym zacznie świecić na czerwono.

• W przypadku korzystania z urządzenia używającego tej samej częstotliwości (5,8 GHz) w pobliżu listwy Soundbar, mogą wystąpić zakłócenia powodujące przerywanie dźwięków.

• Maksymalna odległość przesyłu sygnału bezprzewodowego jednostki głównej wynosi ok. 10 metrów, ale może się różnić w zależności od środowiska pracy. Jeśli między jednostką główną a bezprzewodowym głośnikiem niskotonowym znajduje się ściana z betonu zbrojonego lub ściana zawierająca elementy metalowe, działanie systemu może być niemożliwe, ponieważ metal blokuje przesył sygnału bezprzewodowego.

• Anteny odbiorcze sygnału bezprzewodowego są wbudowane w bezprzewodowy głośnik niskotonowy. Trzymaj urządzenia z dala od wody i wilgoci.

• W celu zapewnienia optymalnej jakości odsłuchu należy się upewnić, że obszar wokół bezprzewodowego subwoofera i bezprzewodowego modułu odbiornika (sprzedawany oddzielnie) jest wolny od przeszkód mogących wpływać na jego jakość.POL - 9 Podłączanie urządzenia SWA-9100S (do nabycia osobno) do listwy Soundbar Aby uzyskać efekt dźwięku przestrzennego, do listwy Soundbar można podłączyć zestaw tylnych głośników bezprzewodowych Samsung (SWA-9100S — do nabycia osobno).

1. Podłącz moduł odbiornika bezprzewodowego do 2 głośników dźwięku przestrzennego.

– Podczas podłączania przewodu głośnika podłącz przewód rdzenia do głośnika. SURROUND-RIGHTSURROUND-RIGHT – Przewody głośników są oznaczone kolorami. SURROUND-LEFTID SET

2. Sprawdź, czy moduł odbiornika bezprzewodowego po podłączeniu do gniazda elektrycznego

przeszedł w stan oczekiwania.

• Niebieska dioda LED LINK na module odbiornika bezprzewodowego zacznie migać. Jeśli dioda LED nie miga, naciśnij długopisem przycisk ID SET w tylnej części modułu odbiornika bezprzewodowego i przytrzymaj go przez 5–6 sekund, aż dioda LED LINK zacznie migać (na niebiesko). Więcej informacji na temat diody LED zawiera instrukcja obsługi modelu SWA-9100S. ID SET

3. Przytrzymaj przycisk Góra na pilocie przez 5 sekund.

• Na wyświetlaczu listwy Soundbar pojawi się komunikat ID SET, który po chwili zniknie.

• Listwa Soundbar włączy się automatycznie po ustawieniu identykatora za pomocą przycisku ID SET. SOUNDMODE PAIR5 Sec ID SET Logo SAMSUNG znajduje się u góry PRZESTROGA

• Jeśli listwa Soundbar odtwarza muzykę w chwili łączenia z urządzeniem SWA-9100S, głośnik niskotonowy może przerywać w trakcie nalizowania połączenia.

4. Sprawdź, czy kontrolka LINK świeci nieprzerwanie na niebiesko (oznacza to, że połączenie zostało

zakończone). STANDBY LINK STANDBY LINK Stałe światło niebieskie Kontrolka LINK przestanie migać, a zacznie świecić nieprzerwanie, gdy pomiędzy listwą Soundbar a modułem bezprzewodowego odbiornika zostanie nawiązane.

5. Jeśli urządzenie SWA-9100S nie zostanie połączone, powtórz czynności z punktu 2.POL - 11

04 PODŁĄCZANIE DO TELEWIZORA

Odtwarzanie dźwięków telewizora z listwy za pomocą połączeń przewodowych lub bezprzewodowych.

• Po podłączeniu listwy Soundbar do wybranego telewizora Samsung można nią sterować za pomocą pilota do telewizora. – Ta funkcja jest obsługiwana przez telewizory Samsung Smart wyprodukowane w roku 2017 i później, obsługujące łączność Bluetooth po podłączeniu listwy Soundbar do telewizora za pomocą kabla optycznego. – Ta funkcja pozwala również na używanie menu telewizora do regulacji dźwięku i różnych ustawień, a także do regulowania poziomu głośności oraz wyciszania systemu. Metoda 1. Podłączanie do telewizora za pomocą przewodu W przypadku, gdy przesyłanie sygnałów odbywa się w standardzie Dolby Digital, a dla opcji „Format sygnału audio na wyjściu cyfrowym” wybrano ustawienie PCM, zaleca się zmianę tego ustawienia na Dolby Digital. Zmiana tego ustawienia zapewnia lepszą jakość dźwięku. (W zależności od marki telewizora w jego menu zamiast nazw Dolby Digital i PCM mogą pojawić się inne nazwy.) Podłączanie do telewizora za pomocą przewodu optycznego Lista kontrolna wstępnego podłączania
• Jeśli używany jest przewód optyczny, a złącza są zakryte, należy zdjąć osłony. OPTICAL OUT USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)Górna część listwy Soundbar D.IN Przewód optyczny

Dolna część listwy SoundbarPOL - 12

1. Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar z gniazdem wyjścia optycznego

OPTICAL OUT na telewizorze za pomocą cyfrowego przewodu optycznego.

2. Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie i wybrać tryb „D.IN”.

Metoda 2. Połączenie bezprzewodowe Podłączanie do telewizora przez Bluetooth Jeśli system Soundbar jest podłączony do telewizora przez Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Do systemu Soundbar można podłączyć jednocześnie tylko jeden telewizor. SOUND MODE PAIR LUB Podłączenie początkowe

1. Naciśnij przycisk PAIR na pilocie zdalnego sterowania, aby przejść do trybu „BT PAIRING” .

(LUB) a. Nacisnąć przycisk (Źródło) na panelu górnym i wybrać tryb „BT”. Tryb „BT” po kilku sekundach zmienia się automatycznie na „BT PAIRING” albo zmienia się na „BT READY”, jeśli wykryto istniejące połączenie. b. Jeśli pojawi się napis „BT READY” nacisnąć i przytrzymać przycisk (Źródło) na panelu górnym listwy Soundbar przez ponad 5 sekund, aby wyświetlić komunikat „BT PAIRING”.

2. W menu telewizora wybierz tryb Bluetooth. (Więcej informacji zawiera podręcznik użytkownika

3. Z listy wyświetlanej na ekranie telewizora wybierz ustawienie „[AV] Samsung Soundbar A4-Series”.

Dostępny system Soundbar jest wskazany na liście dostępnych urządzeń Bluetooth telewizora wraz z komunikatem „Need Pairing” lub „Paired”. Aby połączyć się z systemem Soundbar, należy wybrać komunikat i nawiązać połączenie.

• Po nawiązaniu połączenia systemu z telewizorem, na przednim wyświetlaczu listwy Soundbar pojawią się komunikaty [Nazwa telewizora] → „BT”.

4. Od teraz można odtwarzać dźwięk z telewizora na systemie Soundbar.

Jeśli nie udało się połączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „[AV] Samsung Soundbar A4-Series”) pojawia się na liście, należy go usunąć.

• Następnie powtórz czynności z punktu od 1 do 3. UWAGA

• Po pierwszorazowym połączeniu listwy Soundbar z telewizorem ponowne nawiązanie połączenia odbywa się za pomocą trybu „BT READY”.POL - 13 Odłączanie urządzenia Soundbar od telewizora Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż telewizor musi otrzymać odpowiedź od urządzenia Soundbar. (Czas oczekiwania może się różnić w zależności od modelu telewizora).

• Aby wyłączyć funkcję automatycznego łączenia przez Bluetooth listwy Soundbar z telewizorem, przytrzymaj przycisk Lewo na pilocie zdalnego sterowania przez 5 sekund. Listwa Soundbar musi być wtedy w trybie „BT READY”. (Przełącz ją z Wł. na Wył.) Jaka jest różnica między trybem BT READY a BT PAIRING?

• BT READY : Ten tryb umożliwia wyszukiwanie wcześniej połączonych telewizorów lub połączenie z listwą Soundbar wcześniej połączonego urządzenia przenośnego.

• BT PAIRING : W tym trybie możesz połączyć listwę Soundbar z nowym urządzeniem. (Nacisnąć przycisk PAIR na pilocie lub nacisnąć i przytrzymać przycisk (Źródło) na górnej części listwy Soundbar przez ponad 5 sekund, gdy listwa Soundbar jest w trybie „BT”.) UWAGI

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.

• System Soundbar wyłącza się automatycznie po 18 minutach w stanie gotowości.

• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach: – Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. – Jeśli dwa lub więcej urządzeń Bluetooth zostanie sparowanych jednocześnie z listwą Soundbar. – Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.POL - 14

05 PODŁĄCZANIE DO URZĄDZENIA

ZEWNĘTRZNEGO Podłączyć zewnętrzne urządzenie za pomocą przewodu lub połączenia Bluetooth, aby odtworzyć dźwięk z zewnętrznego urządzenia przez listwę Soundbar. Podłączanie do telewizora za pomocą przewodu optycznego OPTICAL OUT USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)Górna część listwy Soundbar D.IN Przewód optyczny

Dolna część listwy SoundbarOdtwarzacz BD / DVD / Dekoder / Konsola do gier

1. Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na urządzeniu głównym z gniazdem wyjścia

optycznego OPTICAL OUT na urządzeniu źródłowym za pomocą cyfrowego przewodu optycznego.

2. Wybrać tryb „D.IN” poprzez naciśnięcie przycisku (Źródło) na panelu górnym lub na pilocie.POL - 15

06 PODŁĄCZANIE URZĄDZENIA PAMIĘCI USB System Soundbar może odtwarzać pliki muzyczne znajdujące się na urządzeniach pamięci masowej. USB USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWER USB (5V 0.5A)

1. Podłączyć urządzenie USB do portu USB na spodzie produktu.

2. Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie, a następnie wybrać tryb „USB”.

3. Na wyświetlaczu pojawi się komunikat „USB”.

4. Za pomocą systemu Soundbar można teraz odtwarzać pliki muzyczne zapisane na urządzeniach

• System Soundbar wyłączy się automatycznie (Auto Power Down), jeżeli przez ponad 18 minut nie zostanie podłączone żądne urządzenie USB.POL - 16 Lista zgodności Rozszerzenie Kodek Częstotliwość próbkowania Szybkość transmisji *.mp3 MPEG 1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kb/s MPEG 1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kb/s MPEG 2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kb/s MPEG 2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kb/s *.wma WMA7/8/9/STD 8 kHz ~ 48 kHz 32 ~ 320 kb/s *.aac AAC 8 kHz ~ 96 kHz < 1728 kb/sAAC-LC HE-AAC *.ogg Kodek Vorbis (8, 16, 22,05, 32, 44,1, 48) kHz wyłącz obsługę ogg:

1. rozmiar bloku 0 < 256,

rozmiar bloku 0 > 1024

2. rozmiar bloku 1 < 512,

rozmiar bloku 1 > 4096

3. licznik kodeksu > 64

4. wpis kodeksu > 640

5. licznik poziomu > 2

7. licznik pozostałości > 2

9. licznik mapowania > 2

10. licznik trybu > 2

11. typ pozostałości

• Jeżeli na urządzeniu USB zapisanych jest zbyt wiele folderów (około 256) i plików (około 999), uzyskanie dostępu do nich i odtworzenie ich przez głośnik Soundbar może zająć trochę czasu.

• Do połączenia z urządzeniem pamięci masowej USB obsługiwany jest tylko format USB typu FAT 32.POL - 17

07 PODŁĄCZANIE DO URZĄDZENIA

PRZENOŚNEGO Połączenie przez Bluetooth Jeśli urządzenie przenośne jest podłączone do systemu Soundbar za pośrednictwem standardu Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Jednocześnie może być połączone tylko jedno urządzenie Bluetooth. SOUND MODE PAIR LUB Urządzenie Bluetooth Podłączenie początkowe

1. Naciśnij przycisk PAIR na pilocie zdalnego sterowania, aby przejść do trybu „BT PAIRING” .

(LUB) a. Nacisnąć przycisk (Źródło) na panelu górnym i wybrać tryb „BT”. Tryb „BT” po kilku sekundach zmienia się automatycznie na „BT PAIRING” albo zmienia się na „BT READY”, jeśli wykryto istniejące połączenie. b. Jeśli pojawi się napis „BT READY” nacisnąć i przytrzymać przycisk (Źródło) na panelu górnym listwy Soundbar przez ponad 5 sekund, aby wyświetlić komunikat „BT PAIRING”.

2. Wybierz opcję „[AV] Samsung Soundbar A4-Series” z listy.

• Po podłączeniu systemu Soundbar do urządzenia Bluetooth na przednim wyświetlaczu pojawią się komunikaty [Nazwa urządzenia Bluetooth] → „BT”.

3. Na systemie Soundbar można teraz odtwarzać pliki muzyczne z urządzenia połączonego przez

Bluetooth. Jeśli nie udało się połączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „[AV] Samsung Soundbar A4-Series”) pojawia się na liście, należy go usunąć.

• Następnie powtórz kroki 1 i 2. UWAGA

• Po pierwszorazowym połączeniu listwy Soundbar z urządzenia przenośnego ponowne nawiązanie połączenia odbywa się za pomocą trybu „BT READY”.POL - 18 Jaka jest różnica między trybem BT READY a BT PAIRING?

• BT READY : Ten tryb umożliwia wyszukiwanie wcześniej połączonych telewizorów lub połączenie z listwą Soundbar wcześniej połączonego urządzenia przenośnego.

• BT PAIRING : W tym trybie możesz połączyć listwę Soundbar z nowym urządzeniem. (Nacisnąć przycisk PAIR na pilocie lub nacisnąć i przytrzymać przycisk (Źródło) na górnej części listwy Soundbar przez ponad 5 sekund, gdy listwa Soundbar jest w trybie „BT”.) UWAGI

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.

• System Soundbar wyłącza się automatycznie po 18 minutach w stanie gotowości.

• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach: – Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. – Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar. – Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

• Zestaw Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).

• Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV).

• Nie można podłączać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (Hands Free).

• Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[AV] Samsung Soundbar A4-Series” z listy zeskanowanych urządzeń spowoduje automatyczne przełączenie listwy Soundbar w tryb „BT”. – Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urządzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).

• Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat „BT READY”.

• Listwy Soundbar działającej w trybie Bluetooth i sparowanej już z urządzeniem Bluetooth nie można sparować z innym urządzeniem tego typu. Włączanie Bluetooth Power (SOUND MODE) Jeżeli uprzednio sparowane urządzenie Bluetooth spróbuje się połączyć z listwą Soundbar, kiedy funkcja Bluetooth Power jest włączona, a listwa Soundbar jest wyłączona, wówczas listwa Soundbar automatycznie się włączy.

1. Naciśnij i przytrzymaj przycisk SOUND MODE na pilocie przez co najmniej 5 sekund, gdy listwa

Soundbar jest włączona.

2. Na wyświetlaczu listwy Soundbar pojawi się komunikat „ON-BLUETOOTH POWER”.POL - 19

Odłączanie urządzenia Bluetooth od listwy Soundbar Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.

• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”. Odłączanie systemu Soundbar od urządzenia Bluetooth Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).

• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”. UWAGI

• W trybie połączenia Bluetooth połączenie Bluetooth może zostać utracone, jeśli odstęp pomiędzy systemem Soundbar a urządzeniem Bluetooth przekracza odległość 10 m.

• System Soundbar wyłącza się automatycznie po 18 minutach w trybie gotowości. Więcej informacji o połączeniu Bluetooth Bluetooth to technologia umożliwiająca urządzeniom posiadającym funkcję Bluetooth łatwą interakcję ze sobą za pomocą bezprzewodowego połączenia o krótkim zasięgu.

• Urządzenia Bluetooth mogą powodować szum lub nieprawidłowe działanie, w zależności od sposobu użycia, jeżeli: – Część urządzenia jest w kontakcie z systemem odbioru/transmisji urządzenia Bluetooth lub systemu Soundbar. – Z powodu wahań pola elektrycznego powstałych na skutek przeszkód takich jak ściany, narożniki lub ścianki działowe. – W przypadku narażenia urządzenia na zakłócenia elektryczne pochodzące od urządzeń korzystających z tej samej częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe lub urządzenie bezprzewodowe LAN.

• System Soundbar należy kojarzyć z urządzeniem Bluetooth zachowując niewielką odległość pomiędzy nimi.

• Im większa odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth, tym gorsza jakość. Jeżeli odległość przekroczy zasięg roboczy Bluetooth, nastąpi utrata połączenia.

• W obszarach słabego odbioru łączność Bluetooth może nie działać poprawnie.

• Połączenie Bluetooth działa tylko w pobliżu zestawu. Połączenie zostaje automatycznie przerwane w przypadku odległości przekraczającej ten zasięg. Nawet w tym zasięgu jakość dźwięku może ulec pogorszeniu z powodu przeszkód takich jak ściany lub drzwi.

• To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.POL - 20

08 KORZYSTANIE Z PILOTA

Obsługa pilota zdalnego sterowania VOL WOOFERSOUNDBARSOUND MODE PAIR

Zasilanie VOL BASS SOUND MODE PAIR Włącza i wyłącza system Soundbar.

VOL BASS SOUND MODE PAIR Źródło Naciśnij, aby wybrać źródło podłączone do systemu Soundbar.

Wycisz VOL BASS SOUND MODE PAIR Naciśnij przycisk (Wycisz), aby włączyć wyciszenie. Naciśnij go ponownie, aby wyłączyć wyciszenie.

SOUND MODE VOL BASS SOUND MODE PAIR Naciśnij, aby przejść między dostępnymi trybami dźwięku: STANDARD, SURROUND SOUND, BASS BOOST, GAME lub ADAPTIVE. – STANDARD Oryginalny dźwięk. – SURROUND SOUND Zapewnia szersze pole akustyczne niż ustawienia standardowe. – BASS BOOST Tryb pola dźwiękowego uwydatnia niskie tony. – GAME Zapewnia stereoskopowy dźwięk, który zapewnia lepsze wrażenia podczas gry. – ADAPTIVE Analizuje zawartość w czasie rzeczywistym i automatycznie zapewnia optymalne pole akustyczne w oparciu o cechy sygnału.POL - 21

• DRC (Dynamic Range Control) Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Aby włączyć lub wyłączyć funkcję DRC (dynamiczne sterowanie brzmieniem), naciśnij i przytrzymaj przycisk SOUND MODE przez ponad 5 sekund, gdy głośnik Soundbar jest wyłączony. Gdy włączona jest funkcja DRC, redukowane są głośne dźwięki (dźwięk może być zniekształcony).

• Bluetooth Power Ta funkcja automatycznie włącza listwę Soundbar po otrzymaniu żądania połączenia z wcześniej połączonego telewizora albo urządzenia Bluetooth. Domyślnie ta funkcja jest włączona. – Naciśnij i przytrzymaj przycisk SOUND MODE przez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power.

VOL BASS SOUND MODE PAIR Bluetooth PAIR Naciśnij przycisk PAIR. Na wyświetlaczu listwy Soundbar pojawi się komunikat „BT PAIRING”. Ten tryb umożliwia połączenie nowego urządzenia Bluetooth z listwą Soundbar. W tym celu z listy wyszukiwania urządzeń Bluetooth wybierz listwę Soundbar.

Odtwarzanie / Pauza VOL BASS SOUNDMODEPAIR Naciśnij przycisk p, aby tymczasowo wstrzymać odtwarzanie pliku muzycznego. Ponowne naciśnięcie przycisku spowoduje wznowienie odtwarzania pliku muzycznego.

VOL BASS SOUND MODE PAIR Góra/Dół/ Lewo/Prawo Naciśnij wskazane obszary, aby wybrać opcje Góra/Dół/Lewo/ Prawo. Naciśnij obszary Góra/Dół/Lewo/Prawo na przycisku, aby wybrać lub ustawić funkcje.

• Powtarzanie Aby użyć funkcji powtarzania w trybie „USB”, naciśnij przycisk Góra.

• Zmiana utworu Naciśnij przycisk Prawo, aby wybrać następny plik muzyczny. Naciśnij przycisk Lewo, aby wybrać poprzedni plik muzyczny.

• ID SET Naciśnij i przytrzymaj przycisk Góra przez 5 sekund, aby zakończyć ustawianie identykatora za pomocą przycisku ID SET (podczas podłączania bezprzewodowego subwoofera lub bezprzewodowych głośników tylnych).POL - 22

Kontrola dźwięku VOL BASS SOUND MODE PAIR Po naciśnięciu pojawią się kolejno ustawienia TREBLE, BASS i AUDIO SYNC. Żądane ustawienia można dostosować przy użyciu przycisków Góra/Dół.

• Aby sterować głośnością wysokich i niskich tonów, nacisnąć przycisk (Kontrola dźwięku) i wybrać opcję TREBLE lub BASS, a następnie wyregulować głośność zakresie od -6 do +6 za pomocą przycisków Góra/Dół.

• Nacisnąć i przytrzymać przycisk (Kontrola dźwięku) przez około 5 sekund, aby ustawić dźwięk dla każdego pasma częstotliwości. Opcje do wyboru: 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz i 10 kHz Lewo/Prawo przycisk, a dla każdej z nich można wybrać ustawienie od -6 do +6 Góra/Dół przycisk. (Należy upewnić się, że tryb dźwięku jest ustawiony na „STANDARD”.)

• Jeśli obraz w telewizorze nie jest zsynchronizowany z dźwiękiem emitowanym przez listwę Soundbar, nacisnąć przycisk (Kontrola dźwięku) i wybrać opcję AUDIO SYNC, a następnie ustawić opóźnienie dźwięku w zakresie 0 do 300 milisekund za pomocą przycisków Góra/Dół. (Funkcja niedostępna w trybie „USB” lub „BT”).

• Opcja AUDIO SYNC jest obsługiwana tylko w przypadku niektórych funkcji.

VOL BASS SOUNDMODEPAIR POZIOM WOOFER (BAS) SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Naciśnij przycisk w górę lub w dół, aby wyregulować poziom głośności głośnika niskotonowego (basowego) do wartości –12 lub od –6 do +6. Naciśnij przycisk, aby ustawić poziom głośności głośnika niskotonowego (basowego) na 0 (ustawienie domyślne).

VOL BASS SOUNDMODEPAIR VOL (Głośność) SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Naciśnij przycisk w górę lub w dół, aby wyregulować głośność.

• Wycisz Naciśnij przycisk VOL, aby wyciszyć dźwięk. Naciśnij go ponownie, aby przywrócić dźwięk.POL - 23 Regulacja głośności listwy Soundbar za pomocą pilota telewizora Głośność listwy Soundbar można regulować za pomocą pilota telewizora.

• Ta funkcja może być używana wyłącznie z pilotami na podczerwień. Piloty Bluetooth (wymagające parowania) nie są obsługiwane.

• W menu telewizora wybrać opcję Zewnętrzne, tak aby dźwięki były emitowane przez głośnik zewnętrzny.

• Funkcja jest obsługiwana przez urządzenia następujących producentów: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Wyłączyć listwę Soundbar.

2. Nacisnąć i przytrzymać przycisk WOOFER przez 5 sekund.

Każde naciśnięcie przycisku WOOFER w górę i przytrzymanie go przez 5 sekund powoduje przełączenie trybu w następującej kolejności: „OFF-TV REMOTE” (tryb domyślny), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”. Przycisk na pilocie Wyświetlacz Stan SOUND MODE VOL WOOFERSOUNDBAR 5 Sec (Tryb domyślny) OFF-TV REMOTE Pilot telewizora jest wyłączony. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec SAMSUNG-TV REMOTE Pilot na podczerwień telewizora Samsung jest włączony. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec ALL-TV REMOTE Pilota na podczerwień telewizora innej rmy jest włączony.POL - 24 Używanie ukrytych przycisków (z więcej niż jedną funkcją) Ukryty przycisk Strona z informacjami Przycisk na pilocie Funkcja WOOFER (Góra) Włączenie/wyłączenie funkcji Pilot do telewizora (tryb czuwania) Strona 23 Lewo Włączanie/wyłączanie automatycznego połączenia TV (Gotowość na BT) Strona 13 Góra ID SET Strona 21 (Kontrola dźwięku) Korektor 7-pasmowy (naciśnij i przytrzymaj przez 5 sekund) Strona 22 Resetuj (naciśnij i przytrzymaj przez 10 sekund) Strona 28 SOUND MODE DRC ON/OFF (tryb czuwania) Strona 21 Bluetooth Power Strona 21 Dane wyjściowe dla różnych trybów efektów dźwiękowych Efekt Wejście Wyjście Bez zestawu tylnych głośników bezprzewodowych Z zestawem tylnych głośników bezprzewodowych SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER STANDARD

• Zestaw głośników bezprzewodowych rmy Samsung można kupić oddzielnie. W tym celu należy skontaktować się ze sprzedawcą listwy Soundbar.POL - 25 09 MONTOWANIE WSPORNIKA ŚCIENNEGO Środki ostrożności przy instalacji

• Zestaw należy montować wyłącznie na pionowych ścianach.

• Nie wolno montować wspornika w miejscach o wysokiej temperaturze lub wilgotności.

• Należy sprawdzić, czy ściana jest wystarczająco wytrzymała, by utrzymać ciężar produktu. W przeciwnym razie należy ją wzmocnić lub wybrać inne miejsce do montażu produktu.

• Należy zakupić i zastosować śruby mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty żelaznej, drewna itd.) W miarę możliwości należy zamontować śruby wsporcze w kołkach w ścianie.

• Należy zakupić odpowiednie wkręty w zależności od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar. – Średnica: M5 – Długość: zalecane L 35 mm lub dłuższe.

• Przed zamontowaniem listwy Soundbar na ścianie należy podłączyć przewody z systemu do urządzeń zewnętrznych.

• Przed montażem upewnij się, że jednostka jest wyłączona i odłączona do źródła zasilania. W przeciwnym razie istnieje ryzyko porażenia elektrycznego. Komponenty montażowe Szablon do montażu na ścianie x 2 (M4 x L10) x 2 Śruba mocująca Śruba x 2 Wspornik do montażu na ścianie

1. Umieść Szablon do montażu na ścianie na

• Szablon do montażu na ścianie musi być ustawiony poziomo.

• Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem. Co najmniej 5 cmPOL - 26

2. Wyrównaj oznaczenie Linia środkowa do

montażu na ścianie papierowego szablonu z linią środkową telewizora (jeżeli listwa Soundbar jest montowana poniżej telewizora), a następnie przymocuj taśmą do ściany element Szablon do montażu na ścianie.

• Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenie Linia środkowa na środku obszaru montażu. Linia środkowa

3. Zaznacz długopisem lub ostrym ołówkiem

na ścianie miejsca wiercenia otworów na śruby wsporcze, wkładając czubek długopisu lub ołówka w otwory B-TYPE na obu końcach szablonu. Następnie zdemontuj element Szablon do montażu na ścianie.

4. Używając wiertła odpowiedniej wielkości,

wywierć w ścianie otwory w zaznaczonych miejscach.

• Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć wotwory odpowiednie kotwy przed umieszczeniem wnich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.

5. W każdą Śruba mocująca wciśnij śrubę

(sprzedawana oddzielnie), a następnie mocno wkręć ją w otwór śruby wsporczej.

6. W odpowiednim ułożeniu na spodniej części

listwy Soundbar zamontuj 2 elementy Wspornik do montażu na ścianie za pomocą 2 elementów Śruba.

• Podczas montażu upewnij się, że części do zawieszania Wspornik do montażu na ścianie znajdują się za tylną częścią listwy Soundbar. Tylna część listwy Soundbar Prawy koniec listwy SoundbarPOL - 27

7. Zamontuj listwę Soundbar z

przymocowanymi Wspornik do montażu na ścianie, zawieszając Wspornik do montażu na ścianie na Śruba mocująca na ścianie.

8. Przesuń listwę Soundbar w dół zgodnie z

poniższą ilustracją, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zabezpieczone na elementach Śruba mocująca .

• Wsuń elementy Śruba mocująca do szerszej (dolnej) części elementów Wspornik do montażu na ścianie, a następnie przesuń elementy Wspornik do montażu na ścianie w dół, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zamocowane na elementach Śruba mocująca. 10 INSTALACJA LISTWY SOUNDBAR NA PODSTAWCE TELEWIZORA Umieścić listwę Soundbar na podstawce telewizora. 3 cm lub więcej Zgodnie z ilustracją wyrównać środek listwy Soundbar ze środkiem telewizora, a następnie ostrożnie umieścić listwę na podstawce telewizora. Aby uzyskać optymalną jakość dźwięku, ustawić listwę Soundbar w odległości co najmniej 3 cm od przodu telewizora. UWAGA

• Upewnić się, że listwa Soundbar jest umieszczona na płaskiej i solidnej powierzchni.POL - 28 11 AKTUALIZACJA OPROGRAMOWANIA Firma Samsung może w przyszłości oferować aktualizacje oprogramowania wbudowanego systemu Soundbar. USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWER USB (5V 0.5A)

(OPTICAL) Port USB Jeżeli dostępna będzie aktualizacja oprogramowania wbudowanego systemu, możliwe będzie jego zaktualizowanie poprzez podłączenie urządzenia USB z zapisaną na nim aktualizacją oprogramowania do gniazda USB listwy Soundbar. Aby uzyskać więcej informacji na temat pobierania plików aktualizacji, należy odwiedzić stronę Samsung (www.samsung.com

Support). Następnie wybrać typ produktu lub wprowadzić numer modelu listwy Soundbar, wybrać opcję Oprogramowanie i aplikacje, a następnie Pobrane. Nazwy opcji mogą być różne. Procedura aktualizacji Ważne: Funkcja aktualizacji powoduje usunięcie wszystkich ustawień użytkownika. Zalecamy zapisanie ustawień, aby ułatwić ich przywrócenie po aktualizacji oprogramowania. Należy pamiętać, że aktualizacja oprogramowania wbudowanego powoduje także zresetowanie połączenia subwoofera.

1. Podłączyć napęd USB do portu USB komputera.

Ważne: Upewnić się, że na napędzie USB nie ma plików muzycznych. Może to spowodować niepowodzenie aktualizacji oprogramowania wbudowanego.

2. Przejdź na stronę (samsung.com)

wybierz opcję Wprowadź numer modelu, a następnie nazwę modelu głośnika Soundbar. Wybierz instrukcje obsługi i materiały do pobrania, a następnie pobierz plik najnowszej wersji oprogramowania.

3. Zapisz pobrane oprogramowanie w napędzie

USB i wybierz opcję „Rozpakuj tutaj”, by rozpakować folder.

4. Wyłączyć listwę Soundbar i podłączyć

pamięć USB zawierającą aktualizację oprogramowania do portu USB.

5. Zmień na listwie soundbar źródło na tryb „USB”.

W ciągu 3 minut wyświetla się komunikat, „UPDATE” i rozpoczyna się aktualizacja.

6. Po jej zakończeniu głośnik Soundbar się

wyłączy. Gdy głośnik Soundbar będzie miał włączone zasilanie, naciśnij przycisk (sterowanie dźwiękiem) na pilocie i przytrzymaj go przez 10 sekund. Na wyświetlaczu pojawi się komunikat „INIT”

„OK”, a głośnik Soundbar uruchomi się ponownie. Aktualizacja zostanie zakończona.

• Ten produkt posiada funkcję DUAL BOOT. Jeśli aktualizacja oprogramowania wbudowanego nie powiedzie się, można ponownie zaktualizować oprogramowanie. Przewód zasilający głośnika Soundbar musi być podłączony, gdy włożone jest urządzenie USB z plikiem aktualizacji. Aktualizacja ponownie się rozpocznie i w tym czasie na wyświetlaczu VFD nie będą wyświetlane żadne komunikaty. Aktualizacja zakończy się po 2 minutach.

7. Przywrócić ustawienia listwy Soundbar.POL - 29

Jeśli na ekranie nie pojawia się komunikat UPDATE

1. Wyłącz listwę Soundbar, odłącz urządzenie

USB zawierające aktualizację oprogramowania i podłącz je ponownie do portu USB listwy Soundbar.

2. Odłącz przewód zasilający listwy Soundbar,

ponownie go podłącz, a następnie włącz listwę Soundbar. UWAGI

• Aktualizacja oprogramowania może nie działać prawidłowo, jeśli na urządzeniu USB są zapisane pliki dźwiękowe obsługiwane przez listwę Soundbar.

• Nie odłączaj zasilania ani nie wyjmuj urządzenia USB podczas aktualizacji.

• Po zakończeniu aktualizacji zdeniowana przez użytkownika konguracja listwy Soundbar zostaje zainicjowana, umożliwiając zresetowanie ustawień. Zalecamy zapisanie ustawień, aby możliwe było ich łatwe przywrócenie po wykonaniu aktualizacji. Uwaga: podczas aktualizacji oprogramowania połączenie z głośnikiem niskotonowym zostanie zresetowane. Jeśli połączenie z głośnikiem niskotonowym nie zostanie przywrócone automatycznie po aktualizacji, przejdź do strony 6. Jeśli aktualizacja się nie powiodła, sprawdź czy napęd USB nie jest uszkodzony.

• Użytkownicy systemu Mac OS powinni korzystać z urządzeń USB w formacie MS- DOS (FAT).

• Opcja aktualizacji oprogramowania przez USB może być niedostępna, zależnie od producenta urządzenia USB.POL - 30 Głośnik Soundbar się nie włącza. ; Sprawdzić, czy przewód zasilający listwy Soundbar jest prawidłowo podłączony do gniazdka elektrycznego. Głośnik Soundbar działa nierówno. ; Po odłączeniu przewodu zasilającego podłączyć go ponownie. ; Odłączyć przewód zasilający od urządzenia zewnętrznego i spróbować ponownie. ; W przypadku braku sygnału listwa Soundbar wyłącza się automatycznie po upłynięciu określonego czasu. Włączyć zasilanie. (Patrz strona 3.) Pilot nie działa. ; Skieruj pilota prosto w stronę głośnika Soundbar. ; Wymienić baterie na nowe. Głośnik Soundbar nie odtwarza żadnego dźwięku. ; Poziom głośności listwy Soundbar jest zbyt niski lub urządzenie jest wyciszone. Dostosować poziom głośności. ; Jeśli podłączono urządzenie zewnętrzne (dekoder STB, urządzenie Bluetooth, urządzenie mobilne itd.), dostosować poziom głośności urządzenia zewnętrznego. ; Aby odtwarzać dźwięk z telewizora, wybrać listwę Soundbar. (Telewizor Samsung: Strona główna ( ) → Ustawienia ( ) → Dźwięk → Wyjście dźwięku → Wybierz listwę Soundbar) ; Połączenie przewodowe z listwą Soundbar nie może być luźne. Odłączyć przewód i podłączyć go ponownie. ; Odłączyć całkowicie przewód zasilający, podłączyć go ponownie i włączyć zasilanie. ; Zainicjować produkt i spróbować ponownie. (Patrz strona 28.) Subwoofer nie odtwarza żadnego dźwięku. ; Sprawdź, czy dioda LED ztyłu subwoofera świeci na niebiesko. Ponownie podłącz głośnik Soundbar isubwoofer, jeśli wskaźnik powoli miga na niebiesko lub świeci na czerwono. (Patrz strona 7.) ; Jeśli między listwą Soundbar i głośnikiem niskotonowym znajduje się przeszkoda, może wystąpić problem. Przenieść urządzenia do obszaru, w którym nie ma przeszkód. ; Połączenie może zostać przerwane przez inne pobliskie urządzenia emitujące sygnały o częstotliwości radiowej. Trzymać głośnik z dala od takich urządzeń. ; Wyjąć i ponownie podłączyć wtyczkę zasilającą. Głośność głośnika niskotonowego jest zbyt niska. ; Oryginalna głośność odtwarzanej zawartości może być niska. Spróbować wyregulować poziom głośności głośnika niskotonowego. (Patrz strona 22.) ; Ustawić głośnik niskotonowy bliżej siebie.

12 ROZWIĄZYWANIE PROBLEMÓW

Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje.POL - 31 Głośnik Soundbar nie łączy się za pomocą Bluetooth. ; W przypadku nawiązywania połączenia z nowym urządzeniem przejść do trybu „BT PAIRING”. (Nacisnąć przycisk PAIR na pilocie lub nacisnąć i przytrzymać przycisk (Źródło) na panelu przez co najmniej 5sekund.) ; Jeśli listwa Soundbar jest podłączona do innego urządzenia, w celu zmiany połączenia należy najpierw odłączyć to urządzenie. ; Na urządzeniu do podłączenia ponownie nawiązać połączenie po wyczyszczeniu listy głośników Bluetooth. (Telewizor Samsung: Strona główna ( ) → Ustawienia ( ) → Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth) ; Wyjąć i ponownie podłączyć wtyczkę zasilającą, a następnie ponowić próbę. ; Zainicjować produkt i spróbować ponownie. (Patrz strona 28.) Dźwięk zanika podczas połączenia za pomocą Bluetooth. ; Niektóre urządzenia, takie jak kuchenki mikrofalowe czy routery bezprzewodowe, mogą powodować zakłócenia sygnału radiowego, jeśli znajdują się zbyt blisko głośnika Soundbar. ; Jeśli urządzenie połączone za pomocą Bluetooth znajdzie się zbyt daleko od głośnika Soundbar, może wystąpić zanikanie dźwięku. Umieść urządzenie bliżej głośnika Soundbar. ; Jeśli część ciała użytkownika ma kontakt z urządzeniem Bluetooth lub produkt został umieszczony na metalowym elemencie umeblowania, może wystąpić zanikanie dźwięku. Sprawdź miejsce montażu i warunki użytkowania. Głośnik Soundbar nie włącza się automatycznie razem z telewizorem. ; W przypadku wyłączenia listwy Soundbar podczas oglądania telewizora synchronizacja zasilania z telewizorem zostaje dezaktywowana. Najpierw wyłączyć telewizor. 13 LICENCJI Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.POL - 32 [ENERGY STAR] ENERGY STAR qualied model only – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGY STAR qualied model only (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGY STAR qualied model only (The other models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 14 INFORMACJA O LICENCJI OPEN SOURCE W przypadku wątpliwości i pytań dotyczących rozwiązań open source należy się skontaktować z zespołem Samsung Open Source (http://opensource.samsung.com). 15 WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI SERWISOWEJ

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu.

• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy: (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

• Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.POL - 33

16 DANE TECHNICZNE I UWAGI

Dane techniczne Nazwa modelu HW-A450

Waga 1,5 kg Wymiary (szer. x wys. x głęb.) 860.,0 x 54,0 x 74,0 mm Zakres temperatur roboczych +5°C do +35°C Zakres wilgotności roboczej 10 % ~ 75 % WZMACNIACZ Znamionowa moc wyjściowa 40W x 2, 6 ohm Obsługiwane formaty odtwarzania (Dźwięk DTS 2.0 odtwarzany jest w formacie DTS) LPCM 2ch, Dolby Audio™ (Obsługa Dolby® Digital), DTS

MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGO

Maks. moc nadajnika BT Maks. moc nadajnika SRD 100 mW dla 2,4 GHz – 2,4835 GHz 25 mW dla 5,725 GHz – 5,825 GHz Nazwa głośnika niskotonowego PS-WA45T Waga 4.,3 kg Wymiary (szer. x wys. x głęb.) 181,5 x 343,0 x 272,0 mm WZMACNIACZ Znamionowa moc wyjściowa 220W

MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGO

Maks. moc nadajnika SRD 25 mW dla 5,725 GHz – 5,825 GHz Całkowity pobór mocy w trybie czuwania (W) 2,0W Bluetooth Metoda dezaktywacji portu Naciśnij i przytrzymaj przycisk SOUND MODE przez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power. UWAGI

• Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.

• Wagę i wymiary podano w przybliżeniu.POL - 34 Niniejszym rma Samsung Electronics zaświadcza, że to urządzenie radiowe jest zgodne z zapisami Dyrektywy 2014/53/EU i innymi odpowiadającymi wymogami prawnymi obowiązującymi w Wielkiej Brytanii. Pełny tekst Deklaracji Zgodności można przeczytać na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie i wprowadzić nazwę produktu. Urządzenia można używać we wszystkich państwach UE i w Wielkiej Brytanii. [Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt] (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66. Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego. Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Informacje na temat działań proekologicznych rmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. rozporządzenia REACH, WEEE, norm dla baterii, można znaleźć na stronie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ROM - ii
