BEDIENUNGSANLEITUNG HWA450 SAMSUNG

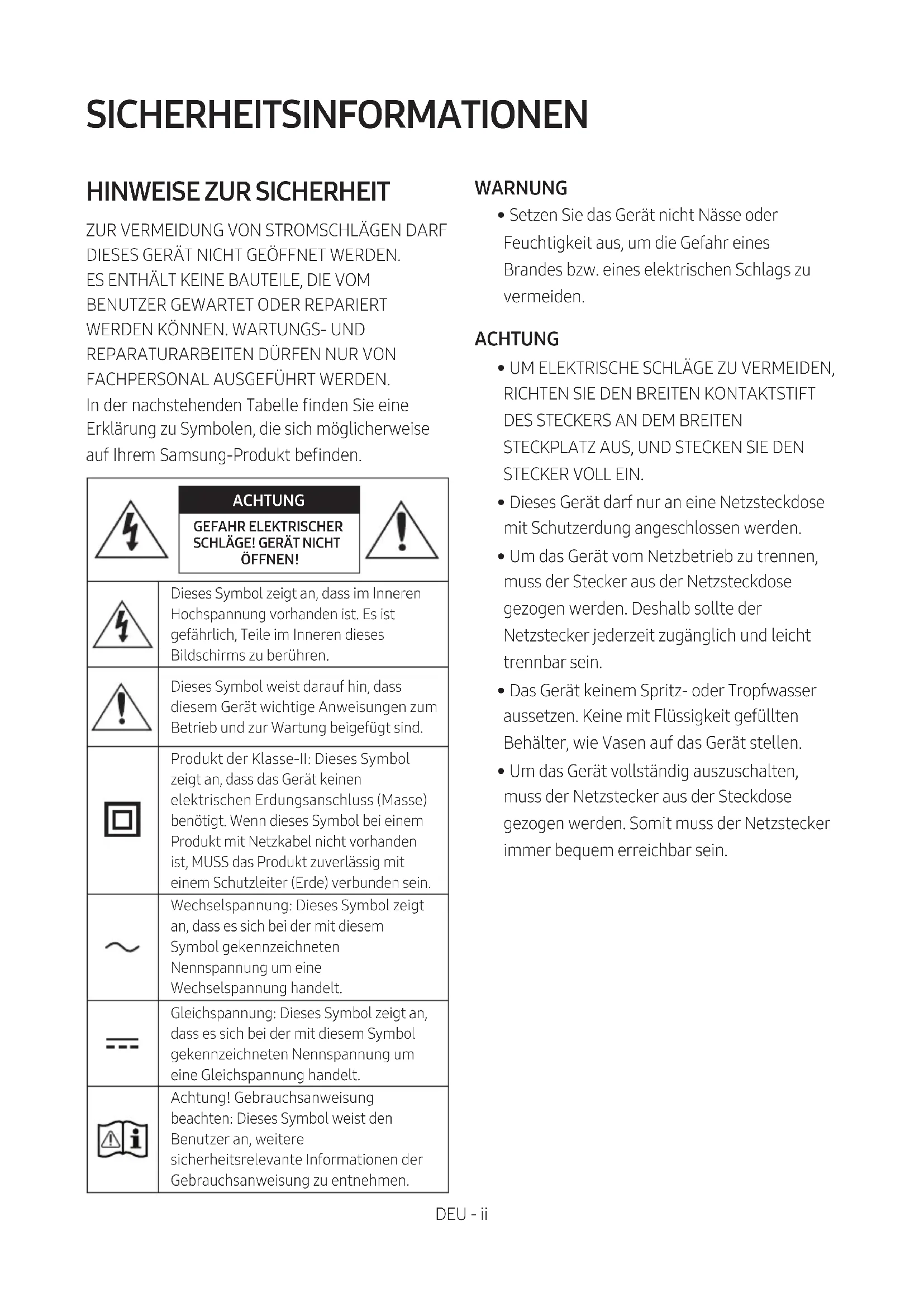

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF

WERDEN KÖNNEN. WARTUNGS- UND

REPARATURARBEITEN DÜRFEN NUR VON

FACHPERSONAL AUSGEFÜHRT WERDEN. In der nachstehenden Tabelle nden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrem Samsung-Produkt benden. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wenn dieses Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG

• Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden. ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN,

RICHTEN SIE DEN BREITEN KONTAKTSTIFT

DES STECKERS AN DEM BREITEN

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.DEU - iii HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus

der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter

Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit

(z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten

Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. ACHTUNG : Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

ÜBER DIESES HANDBUCH

Das Benutzerhandbuch hat zwei Teile: das einfache BENUTZERHANDBUCH als Papierversion und ein detailliertes VOLLSTÄNDIGES HANDBUCH zum Download. BENUTZERHANDBUCH Siehe dieses Handbuch für Sicherheitshinweise, Produktinstallation, Komponenten, Verbindungen und Produktspezikationen.

VOLLSTÄNDIGES HANDBUCH

Sie können auf die VOLLSTÄNDIGES HANDBUCH im Online-Kundendienstcenter von Samsung durch Scannen des QR-Codes zugreifen. Um die Gebrauchsanweisung auf Ihrem PC oder Mobilgerät anzusehen, laden Sie sich die Gebrauchsanweisung im Dokumentenformat von der Samsung- Webseite herunter. (http://www.samsung.com/support) Design und technische Daten können sich ohne vorherige Ankündigung ändern.DEU - iv INHALT 01 Überprüfen der Komponenten 2 Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- 2 02 Produktübersicht 3 Bedienfeld auf der Vorder-/Oberseite der Soundbar ------------------------- 3 Unterseite der Soundbar ------------------------- 4 03 Anschliessen der Soundbar 5 Stromanschluss

Verbinden der Soundbar mit dem Subwoofer

– Automatische Verbindung zwischen Subwoofer und Soundbar

– Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung

Verbinden des SWA-9100S (separat erhältlich) mit einer Soundbar

04 Anschluss an ihr Fernsehgerät 11 Methode 1. Verbindung mit einem Kabel

– Verbindung mit einem optischen Kabel

Methode 2. Drahtlose Verbindung

– Verbindung eines Fernsehers per Bluetooth

Verbindung Mit Einem Externen Gerat Herstellen

Verbindung mit einem optischen Kabel

06 Verbinden eines USB speichergeräts 15 07 Anschliessen eines Mobilgeräts 17 Anschließen per Bluetooth

17DEU - v 08 Verwenden der Fernbedienung 20 So verwenden Sie die Fernbedienung

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- 23 Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion)

Ausgabe-spezikationen für die unterschiedlichen sound-effekt-modi

09 Installieren der Wandhalterung 25 Vorsichtsmaßnahmen für die Installation

Komponenten für die Anbringung an der Wand

Platzieren der Soundbar auf einem TV-ständer

11 Softwareaktualisierung 28 Updateverfahren

Wenn UPDATE nicht angezeigt wird

12 Fehlerbehebung 30 13 Lizenz 31 14 Bekanntmachung zu Open Source Lizenzen 32 15 Wichtige Hinweise zum Kundendienst 32 16 SpezikationenundLeitfaden 33 Technische daten

VOL WOOFER SOUNDBAR SOUND MODE PAIR Soundbar-Hauptgerät Subwoofer Fernbedienung / Batterien x 2 Stromkabel (Subwoofer, Soundbar) Optisches Kabel Montagehilfe für die Wandhalterung x 2 (M4 x L10) x 2 x 2 Aufhängungsschraube Schraube Wandhalterung

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

• Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung.

• Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen. Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) Schieben Sie die rückseitige Abdeckung in Pfeilrichtung, bis sie vollständig entfernt ist. Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie die rückseitige Abdeckung wieder vollständig zurück.DEU - 3

PRODUKTÜBERSICHT Bedienfeld auf der Vorder-/Oberseite der Soundbar Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite bendet. Bedienfeld auf der Oberseite

Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.

(Strom)-Taste Schaltet den Strom ein und aus.

• Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet. – Modus D.IN / BT / USB: Wenn seit mehr als 18 Minuten kein Audiosignal empfangen wurde.

(Lautstärke)-Taste Stellt die Lautstärke ein.

• Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.

(Quelle)-Taste Wählt den Quelleneingangsmodus aus. Eingangsmodus Anzeige Optischer digitaler Eingang D.IN BLUETOOTH-Modus BT USB-Modus USB

• Zum Einschalten des Modus „BT PAIRING“ schalten Sie die Quelle auf den Modus „BT“ um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.

• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.

• Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät nden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.DEU - 4 Unterseite der Soundbar USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWER

DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.

USB (5V 0.5A) Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.

POWER Verbinden Sie das Wechselstromkabel der Soundbar.

• Ziehen Sie am Stecker, wenn Sie das Stromkabel von einer Steckdose trennen. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.DEU - 5

03 ANSCHLIESSEN DER SOUNDBAR

Stromanschluss Verwenden Sie die Stromkomponenten, um den Subwoofer und die Soundbar in der folgenden Reihenfolge an die Stromversorgung anzuschließen:

1. Schließen Sie das Stromkabel an den Subwoofer an.

2. Schließen Sie das Stromkabel an die Soundbar an.

Siehe die nachfolgenden Abbildungen.

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts) Rückseite des Subwoofers Stromkabel Stromanschluss Unterseite des Soundbar-Hauptgeräts Stromanschluss Stromkabel USB (5V 0.5A)

(OPTICAL) POWERDEU - 6 Verbinden der Soundbar mit dem Subwoofer Wenn der Subwoofer verbunden ist, können Sie einen vollen Bass-Ton genießen. Automatische Verbindung zwischen Subwoofer und Soundbar Wenn Sie den Strom einschalten, nachdem Sie die Stromkabel an die Soundbar und den Subwoofer angeschlossen haben, wird der Subwoofer automatisch mit der Soundbar verbunden.

• Wenn die automatische Kopplung abgeschlossen ist, leuchtet die blaue Anzeige auf der Rückseite des Subwoofers auf. LED-Anzeigelichter auf der Rückseite des Subwoofers LED Status Beschreibung Abhilfe Blau Ein Erfolgreich verbunden (normaler Betrieb)

Blinkend Verbindung wird wieder hergestellt Prüfen Sie, ob das am Soundbar-Hauptgerät angeschlossene Stromkabel richtig verbunden ist oder warten Sie 5 Minuten. Falls das Blinken andauert, versuchen Sie, den Subwoofer manuell anzuschließen. Siehe Seite 7. Rot Ein Standby (bei ausgeschaltetem Soundbar-Hauptgerät) Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist. Verbindung fehlgeschlagen Erneut verbinden. Siehe die Anweisungen zur manuellen Verbindung auf Seite 7. Rot und blau Blinkend Fehlfunktion Siehe die Kontaktinformationen für das Samsung Servicezentrum in dem Handbuch.DEU - 7 Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung Vor dem Ausführen der folgenden Verbindungsschritte:

• Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind.

• Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

1. Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt.

• Die rote Anzeigeleuchte auf der Rückseite des Subwoofers erlischt und die blaue Anzeigeleuchte blinkt. 5 Sec Rückseite des Subwoofers

2. Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt.

• Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.

• Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist. SOUNDMODE PAIR5 Sec ID SET DasSAMSUNG-Logobendetsich auf der Oberseite

3. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

Leuchtet blau Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem Wireless-Subwoofer eine Verbindung besteht.DEU - 8 HINWEISE

• Schließen Sie das Stromkabel dieses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

• Stellen Sie vor dem Verschieben oder Aufstellen des Produkts sicher, dass das Gerät ausgeschaltet ist und das Stromkabel getrennt.

• Wenn die Haupteinheit ausgeschaltet ist, geht der drahtlose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Rückseite blinkt mehrmals blau und wird dann rot.

• Wenn Sie in der Nähe der Soundbar ein Gerät mit gleicher Frequenz (5,8GHz) verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommen.

• Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer bendet, funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann. VORSICHTSMASSNAHMEN

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.

• Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul (separat erhältlich) frei von Behinderungen ist.DEU - 9 Verbinden des SWA-9100S (separat erhältlich) mit einer Soundbar Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das Drahtlose Rücklautsprecherkit (SWA-9100S, separat erhältlich) von Samsung an Ihre Soundbar anschließen.

1. Verbinden Sie das drahtlose Empfangsmodul an 2 Surround-Lautsprecher.

– Schließen Sie beim Anschließen des Lautsprecherkabels das Kernkabel am Lautsprecher an. SURROUND-RIGHTSURROUND-RIGHT – Die Lautsprecherkabel sind farbcodiert. SURROUND-LEFTID SET

2. Überprüfen Sie den Standby-Status des drahtlosen Empfangsmoduls, nachdem es an eine

Steckdose angeschlossen worden ist.

• Die LINK LED-Anzeige (blaue LED-Lampe) auf dem drahtlosen Empfängermodul blinkt. Wenn die LED nicht blinkt, halten Sie die Taste ID SET auf der Rückseite des drahtlosen Rücklautsprecherkits mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LED- Verbindungsanzeige LINK auf dem drahtlosen Rücklautsprecherkit blinkt (blau). Weitere Informationen zur LED nden Sie im Benutzerhandbuch des SWA-9100S. ID SET

3. Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt.

• Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.

• Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist. SOUNDMODE PAIR5 Sec ID SET DasSAMSUNG-Logobendetsich auf der Oberseite ACHTUNG

• Wenn die Soundbar Musik abspielt, während sie mit der SWA-9100S eine Verbindung herstellt, hören Sie möglicherweise ein Stottern aus dem Woofer, während die Verbindung hergestellt wird.

4. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

STANDBY LINK STANDBY LINK Leuchtet blau Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem drahtlosen Empfangsmodul eine Verbindung besteht.

5. Wenn der SWA-9100S nicht angeschlossen ist, wiederholen Sie den Vorgang ab Schritt 2.DEU - 11

04 ANSCHLUSS AN IHR FERNSEHGERÄT

Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar.

• Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden. – Diese Funktion wird durch Samsung Smart-Fernsehermodelle von 2017 und später unterstützt, die Bluetooth unterstützen, wenn Sie die Soundbar mit einem optischen Kabel mit dem Fernseher verbinden. – Mit dieser Funktion können Sie auch das TV-Menü verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen. Methode 1. Verbindung mit einem Kabel Wenn Rundfunksignale Dolby Digital sind und die Einstellung für „Digitales Ausgangsaudioformat“ auf Ihrem Fernseher auf PCM gestellt ist, wird empfohlen, die Einstellung auf Dolby Digital zu ändern. Nach dem Ändern der Einstellung können Sie eine bessere Soundqualität genießen. (Das Menü des Fernsehers kann je nach dem Hersteller des Fernsehers unterschiedliche Bezeichnungen für Dolby Digital und PCM verwenden.) Verbindung mit einem optischen Kabel Checkliste vor dem Verbinden
• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen.OPTICAL OUT USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)Oberseite der Soundbar D.IN Optisches Kabel

Unterseite der SoundbarDEU - 12

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches

Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung

und wählen Sie dann den „D.IN“-Modus aus. Methode 2. Drahtlose Verbindung Verbindung eines Fernsehers per Bluetooth Wenn ein Fernseher über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Es kann nur ein Fernseher gleichzeitig verbunden werden. SOUND MODE PAIR ODER Die erste Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING“ zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite und wählen Sie dann „BT“ aus. „BT“ wird in wenigen Sekunden automatisch zu „BT PAIRING“ oder zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde. b. Wenn „BT READY“ erscheint, die Taste (Quelle) auf dem Bedienfeld der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt halten, damit „BT PAIRING“ angezeigt wird.

2. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen nden Sie im

Handbuch des Fernsehers.)

3. Wählen Sie „[AV] Samsung Soundbar A4-Series“ aus der Liste auf dem Bildschirm des Fernseher aus.

Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt. Zum Verbinden der Soundbar wählen Sie die Meldung und stellen Sie eine Verbindung her.

• Wenn der Fernseher verbunden ist, erscheint [Name des Fernsehers]“ → „BT“ auf der vorderen Anzeige des Fernsehers.

4. Sie können den TV-Ton jetzt aus der Soundbar hören.

Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar A4-Series“) in der Liste erscheint, löschen Sie sie.

• Wiederholen Sie dann die Schritte 1 bis 3. HINWEIS

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Fernseher verbunden haben, verwenden Sie den Modus „BT READY“ um erneut eine Verbindung herzustellen.DEU - 13 Trennen der Soundbar vom Fernseher Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den „BT“-Modus.

• Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschiedlich sein.)

• Um die automatische Bluetooth-Verbindung zwischen der Soundbar und dem Fernsehgerät aufzuheben, drücken Sie die Taste Links an der Fernbedienung für 5 Sekunden, wenn sich die Soundbar im Status „BT READY“ bendet. (Einschalten → Ausschalten) Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.

• BT PAIRING : In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT“-Modus ist.) HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls zwei oder mehr Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.DEU - 14

05 VERBINDUNG MIT EINEM EXTERNEN

GERAT HERSTELLEN Stellen Sie über eine Kabel- oder Bluetooth-Verbindung eine Verbindung mit einem externen Gerät her, um den Ton des externen Geräts über die Soundbar wiederzugeben. Verbindung mit einem optischen Kabel OPTICAL OUT USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)Oberseite der Soundbar D.IN Optisches Kabel

Unterseite der SoundbarBD / DVD-Player / Set-Top-Box / Spielkonsole

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches

Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts.

2. Wählen Sie den „D.IN“-Modus aus, indem Sie die Taste (Quelle) auf dem Bedienfeld der

Oberseite oder auf der Fernbedienung drücken.DEU - 15

06 VERBINDEN EINES USB SPEICHERGERÄTS

Sie können Musikdateien, die sich auf Speichergeräten benden, über die Soundbar wiedergeben. USB USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWER USB (5V 0.5A)

(OPTICAL) USB-Anschluss

1. Verbinden Sie das USB-Gerät mit dem USB-Anschluss an der Unterseite des Geräts.

2. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung

und wählen Sie dann „USB“ aus.

3. Auf dem Anzeigebildschirm wird „USB“ angezeigt.

4. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

• Die Soundbar wird automatisch ausgeschaltet (Auto Power Down), wenn länger als 18 Minuten kein USB-Gerät angeschlossen wurde.DEU - 16 Kompatibilitätsliste Verlängerung Codec Samplingrate Bitrate *.mp3 MPEG 1 Layer2 32kHz ~ 48kHz 32 ~ 320kbps MPEG 1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps MPEG 2 Layer3 16kHz ~ 24kHz 8 ~ 160kbps MPEG 2.5 Layer3 8kHz ~ 12kHz 8 ~ 160kbps *.wma WMA7/8/9/STD 8kHz ~ 48kHz 32 ~ 320kbps *.aac AAC 8kHz ~ 96kHz < 1728kbpsA AC-LC HE-AAC *.ogg Vorbis-Codec (8, 16, 22,05, 32, 44,1, 48)kHz ogg nicht unterstützt:

1. Blockgröße 0 < 256,

2. Blockgröße 1 < 512,

3. Codebuch-Zähler > 64

4. Codebuch-Eintrag > 640

7. Rückstands-Zähler > 2

11. Rückstands-Typ !=

Kanalnummer *.ac - 8kHz ~ 192kHz < 5Mbps *.wav PCM/LPCM/ IMA_ADPCM/ MPEG/MULAW 8kHz ~ 192kHz < 5Mbps *.AIFF Kompressionstyp: alwa, ulaw, sowt (8, 16, 22.05, 32, 44,1, 48, 96, 192)kHz 2 Kanäle < 5Mbps

• Sind zu viele Ordner (ungefähr 256) und Dateien (ungefähr 999) auf dem USB-Gerät gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und diese abspielen kann.

• Für die Verbindung eines USB-Speichergeräts wird nur das USB-Format vom Typ FAT 32 unterstützt.DEU - 17

07 ANSCHLIESSEN EINES MOBILGERÄTS

Anschließen per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden. SOUND MODE PAIR ODER Bluetooth-Gerät Die erste Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING“ zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite und wählen Sie dann „BT“ aus. „BT“ wird in wenigen Sekunden automatisch zu „BT PAIRING“ oder zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde. b. Wenn „BT READY“ erscheint, die Taste (Quelle) auf dem Bedienfeld der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt halten, damit „BT PAIRING“ angezeigt wird.

2. Wählen Sie „[AV] Samsung Soundbar A4-Series“ aus der Liste aus.

• Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] → „BT“ in der vorderen Anzeige angezeigt.

3. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar A4-Series“) in der Liste erscheint, löschen Sie sie.

• Wiederholen Sie dann Schritt 1 und 2. HINWEIS

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Mobilgerät verbunden haben, verwenden Sie den Modus „BT READY“ um erneut eine Verbindung herzustellen.DEU - 18 Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.

• BT PAIRING : In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT“-Modus ist.) HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).

• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar A4-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet. – Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth- Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

• Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY“ anzeigt.

• Die Soundbar kann nicht mit einem anderen Bluetooth-Gerät gekoppelt werden, wenn sie sich bereits im Bluetooth-Modus bendet und mit einem Bluetooth-Gerät gekoppelt ist. Bluetooth Power Ein (SOUND MODE) Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden gedrückt, während die Soundbar

2. Auf dem Display der Soundbar erscheint „ON-BLUETOOTH POWER“.DEU - 19

Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu nden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die Taste (Quelle) auf dem Bedienfeld oder Oberseite oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den „BT“-Modus.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. HINWEISE

• Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.

• Wenn sich der Soundbar für mehr als 18 Minuten im Bereitschaftszustand bendet, schaltet er sich automatisch aus. Mehr über Bluetooth Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn: – Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird. – Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird. – Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.

• Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.DEU - 20

08 VERWENDEN DER FERNBEDIENUNG

So verwenden Sie die Fernbedienung VOL WOOFERSOUNDBARSOUND MODE PAIR

Strom VOL BASS SOUND MODE PAIR Schaltet die Soundbar ein und aus.

VOL BASS SOUND MODE PAIR Quelle Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen.

Stummschaltung VOL BASS SOUND MODE PAIR Drücken Sie die Taste (Stummschaltung), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

SOUND MODE VOL BASS SOUND MODE PAIR Drücken, um die verfügbaren Tonmodi durchzugehen: STANDARD, SURROUND SOUND, BASS BOOST, GAME oder ADAPTIVE. – STANDARD Gibt den Originalton aus. – SURROUND SOUND Liefert ein größeres Klangfeld als der Standard. – BASS BOOST Tonfeldmodus mit Verstärkung des Basstons. – GAME Liefert einen stereoskopischen Sound, der Sie beim Spielen in die Handlung eintauchen lässt. – ADAPTIVE Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung.DEU - 21

• DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Halten Sie bei eingeschalteter Soundbar die Taste SOUND MODE länger als 5Sekunden gedrückt, um die DRC-Funktion (Dynamic Range Control) zu aktivieren bzw. zu deaktivieren. Bei aktivierter DRC-Funktion wird lauter Ton verringert. (Der Ton kann verzerrt sein.)

• Bluetooth Power Mit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eine Verbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth-Gerät erhält. Diese Einstellung ist standardmäßig eingeschaltet. – Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.

VOL BASS SOUND MODE PAIR Bluetooth PAIR Drücken Sie die PAIR-Taste. Im Soundbar-Display wird „BT PAIRING“ angezeigt. In diesem Modus können Sie die Soundbar mit einem neuen Bluetooth-Gerät verbinden, indem Sie die Soundbar aus der Bluetooth-Gerätesuchliste auswählen.

Wiedergabe / Pause VOL BASS SOUNDMODEPAIR Drücken Sie die p-Taste, um eine Musikdatei vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Musikdatei wiedergegeben.

VOL BASS SOUND MODE PAIR Oben/Unten/ Links/Rechts Drücken Sie die angegebenen Bereiche zum Auswählen von Oben/Unten/Links/Rechts. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen.

• Wiederholen Zum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben- Taste.

• Musiktitel überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.

• ID SET Drücken und halten Sie die Taste Oben für 5 Sekunden gedrückt, um ID SET abzuschließen (bei Verbindung mit einem drahtlosen Subwoofer oder bei drahtlosen hinteren Lautsprechern).DEU - 22

Klangsteuerung VOL BASS SOUND MODE PAIR Beim Drücken werden nacheinander die Einstellung für TREBLE, BASS und AUDIO SYNC angezeigt. Die gewünschten Einstellungen können mit den Tasten Oben/Unten eingestellt werden.

• Um die Lautstärke der Höhen oder des Basses zu regeln, drücken Sie die Taste (Klangsteuerung), um TREBLE oder BASS auszuwählen und passen Sie dann die Lautstärke mit den Oben/Unten-Tasten zwischen -6~+6 an.

• Drücken Sie die Taste (Klangsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jedes Frequenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2kHz, 2,5kHz, 5kHz und 10kHz sind durch Verwendung der Tasten Links/Rechts wählbar und können mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf „STANDARD“ eingestellt ist.)

• Falls das Video auf dem Fernseher und der Ton der Soundbar nicht synchron sind, drücken Sie die (Klangsteuerung) -Taste, um AUDIO SYNC auszuwählen und stellen Sie dann mit den Oben/Unten-Tasten die Audioverzögerung zwischen 0~300Millisekunden ein. (Nicht verfügbar im „USB“- oder „BT“-Modus.)

• AUDIO SYNC wird nur bei einigen Funktionen unterstützt.

VOL WOOFER SOUNDMODEPAIR WOOFER (BASS)-STUFE SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Drücken Sie die Taste nach oben oder unten, um die Lautstärke des Woofers (Bass) auf -12 oder auf -6 bis +6 einzustellen. Um die Woofer (Bass)-Lautstärkestufe auf 0 (Standard) einzustellen, drücken Sie die Taste.

VOL BASS SOUND MODE PAIR VOL (Lautstärke) SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.

• Stummschaltung Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.DEU - 23 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth- Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.

• Stellen Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterstützt: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Schalten Sie die Soundbar aus.

2. Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „OFF-TV REMOTE“ (Standardmodus), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“. Fernbedienungstaste Anzeige Status SOUND MODE VOL WOOFER SOUNDBAR 5 Sec (Standardmodus) OFF-TV REMOTE Die TV-Fernbedienung deaktivieren. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec SAMSUNG-TV REMOTE Die IR-Fernbedienung eines Samsung-TVs aktivieren. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec ALL-TV REMOTE Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.DEU - 24 Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) Verborgene Taste Referenzseite Fernbedienungstaste Funktion WOOFER (Oben) TV-Fernbedienung Ein/Aus (Standby) Seite 23 Links Automatische TV-Verbindung Ein/Aus (BT Bereit) Seite 13 Oben ID SET Seite 21 (Klangsteuerung) 7 Band EQ (5 Sekunden lang gedrückt halten) Seite 22 Zurücksetzen (10 Sekunden lang gedrückt halten) Seite 28 SOUND MODE DRC ON/OFF (Standby) Seite 21 Bluetooth Power Seite 21 Ausgabe-spezikationenfürdieunterschiedlichensound-effekt- modi Effekt Eingang Ausgang Ohne drahtloses Rücklautsprecherkit Mit drahtlosem Rücklautsprecherkit SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER STANDARD

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben.DEU - 25 09 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen für die Installation

• Installieren Sie nur an einer vertikalen Wand.

• Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.

• Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für Ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.

• Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen. – Durchmesser: M5 – Länge: 35 mm oder länger empfohlen.

• Schließen Sie die Kabel vom Gerät an externe Geräte an, bevor sie die Soundbar an der Wand installieren.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten für die Anbringung an der Wand Montagehilfe für die Wandhalterung x 2 (M4 x L10) x 2 Aufhängungsschraube Schraube x 2 Wandhalterung

1. Platzieren Sie die Montagehilfe für die

Wandhalterung an der Wand.

• Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehrDEU - 26

2. Richten Sie die Mittellinie der Montagehilfe

für die Wandhalterung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter dem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die Wandhalterung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs bendet. Mittellinie

3. Drücken Sie die Spitze eines Stifts oder einen

spitzen Bleistift durch die Mitte der B-TYPE- Bilder an beiden Enden der Montagehilfe, um die Löcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

4. Bohren Sie mit einem geeigneten Bohrer an

jeder Markierung ein Loch in die Wand.

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht enthalten)

durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

6. Installieren Sie 2 Wandhalterung mit der

richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar benden. Rückseite der Soundbar Rechtes Ende der SoundbarDEU - 27

7. Montieren Sie die Soundbar mithilfe der

befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

8. Schieben Sie die Soundbar wie nachfolgend

dargestellt nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschraube ruhen.

• Setzen Sie die Aufhängungsschraube in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschraube ruhen. 10 PLATZIEREN DER SOUNDBAR AUF EINEM TV- STÄNDER Platzieren Sie die Soundbar auf einen TV-Ständer. 3 cm oder mehr Richten Sie wie auf der Abbildung dargestellt die Mitte der Soundbar auf die Mitte des Fernsehers aus und positionieren Sie die Soundbar vorsichtig auf dem Fernsehständer. Für eine optimale Tonqualität positionieren Sie die Soundbar mindestens 3 cm von der TV- Vorderseite entfernt. HINWEIS

• Achten Sie darauf, dass die Soundbar auf einer achen und stabilen Oberäche platziert ist.DEU - 28 11 SOFTWAREAKTUALISIERUNG Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten. USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWER USB (5V 0.5A)

(OPTICAL) USB-Anschluss Wenn eine Aktualisierung angeboten wird, können Sie die Firmware aktualisieren, indem Sie ein USB-Gerät mit der darauf gespeicherten Firmware-Aktualisierung an den USB-Anschluss der Soundbar anschließen. Weitere Informationen zum Herunterladen der Aktualisierungsdateien nden Sie auf der Samsung Webseite unter (www.samsung.com→Support). Wählen Sie dann den Produkttyp oder geben Sie die Modellnummer Ihrer Soundbar ein, wählen Sie die Option Software & Apps und dann Downloads. Beachten Sie, dass die Namen der Option variieren können. Updateverfahren Wichtig: Die Aktualisierungsfunktion löscht alle Benutzereinstellungen. Wir empfehlen Ihnen, Ihre Einstellungen aufzuschreiben, damit Sie sie nach der Aktualisierung einfach wieder einstellen können. Beachten Sie, dass das Aktualisieren der Firmware auch den Subwoofer-Anschluss zurücksetzt.

1. Schließen Sie einen USB-Stick an den

USB-Anschluss Ihres Computers an. Wichtig: Stellen Sie sicher, dass sich keine Musikdateien auf dem USB-Stick benden. Dies kann dazu führen, dass das Firmware- Update fehlschlägt.

2. Wechseln Sie zu (samsung.com)

wählen Sie Modell eingeben aus und geben Sie das Modell Ihrer Soundbar ein. Wählen Sie die Handbücher und Downloads aus und landen Sie die neueste Software-Datei herunter.

3. Speichern Sie die heruntergeladene Software

auf einem USB-Speicher und wählen Sie „Hier extrahieren“, um den Ordner zu entzippen.

4. Schalten Sie die Soundbar aus und schließen Sie

den USB-Stick mit dem Software-Update an den USB-Anschluss an.

5. Schalten Sie die Soundbar ein und ändern Sie

die Quelle auf „USB“-Modus. Innerhalb von 3 Minuten wird „UPDATE“ angezeigt und die Aktualisierung beginnt.

6. Nach Abschluss des Updates wird die

Soundbar ausgeschaltet. Drücken Sie die Taste (Klangsteuerung) auf der Fernbedienung mindestens 10 Sekunden lang, wenn sich die Soundbar im Zustand „Eingeschaltet“ bendet. „INIT“ „OK“ erscheint in der Anzeige und die Soundbar wird neu gestartet. Das Update ist abgeschlossen.

• Dieses Produkt bietet eine DUAL BOOT- Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren. Das Netzkabel der Soundbar muss angeschlossen sein, wenn ein USB-Gerät mit der Update-Datei eingesteckt ist. Dann startet das Update erneut. Zwar zeigt das VFD nichts an, doch das Update wird nach 2 Minuten abgeschlossen.

7. Stellen Sie Ihre Einstellungen an der

Soundbar wieder her.DEU - 29 Wenn UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie

das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.

2. Ziehen Sie das Stromkabel der Soundbar ab,

schließen Sie es erneut an und schalten Sie dann die Soundbar ein. HINWEISE

• Das Aktualisieren der Firmware funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar unterstützte Audiodateien auf dem Speichergerät gespeichert sind.

• Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfernen Sie nicht den USB-Speicher.

• Nach Abschluss der Aktualisierung wird die Benutzerkonguration in der Soundbar initialisiert, so dass Sie Ihre Einstellungen wieder einstellen können. Wir empfehlen Ihnen, Ihre persönlichen Einstellungen schriftlich zu notieren, damit Sie sie nach dem Update leicht wiederherstellen können. Beachten Sie, dass durch die Aktualisierung der Firmware auch die Subwoofer-Verbindung zurückgesetzt wird. Wenn die Verbindung zum Subwoofer nach dem Update nicht automatisch wiederhergestellt wird, siehe Seite 6. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

• Benutzer von Mac OS sollten als USB-Format MS-DOS (FAT) verwenden.

• Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar .DEU - 30 12 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Die Soundbar lässt sich nicht einschalten. ; Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist. Die Soundbar funktioniert unregelmäßig. ; Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein. ; Entfernen Sie das Netzkabel vom externen Gerät und versuchen Sie es erneut. ; Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 3.) Falls die Fernbedienung nicht funktioniert. ; Zeigen Sie mit der Fernbedienung direkt auf die Soundbar. ; Ersetzen Sie die Batterien durch neue. Die Soundbar gibt keinen Ton aus. ; Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an. ; Wenn ein externes Gerät (STB, Bluetooth- Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an. ; Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Home ( ) → Einstellung ( ) → Ton → Tonausgabe → Soundbar wählen) ; Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an. ; Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 28.) Der Subwoofer gibt keinen Ton aus. ; Prüfen Sie, ob die LED-Anzeige auf der Rückseite des Subwoofers blau leuchtet. Schließen Sie die Soundbar und den Subwoofer wieder an, wenn die Anzeige langsam blau blinkt oder rot wird. (Siehe Seite 7.) ; Es kann ein Problem auftreten, wenn ein Hindernis zwischen Soundbar und Subwoofer besteht. Bewegen Sie die Geräte in einen Bereich, der von den Hindernissen entfernt ist. ; Andere Geräte, die in der Nähe Radiofrequenzsignale senden, können die Verbindung unterbrechen. Halten Sie Ihren Lautsprecher von solchen Geräten fern. ; Entfernen Sie den Netzstecker und schließen Sie ihn wieder an. Die Subwoofer-Lautstärke ist zu niedrig. ; Die ursprüngliche Lautstärke des von Ihnen wiedergegebenen Inhalts ist möglicherweise niedrig. Versuchen Sie, die Subwoofer-Lautstärke anzupassen. (Siehe Seite 22.) ; Bewegen Sie den Subwoofer-Lautsprecher näher zu sich heran.DEU - 31 Die Soundbar lässt sich nicht über Bluetooth verbinden. ; Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zu „BT PAIRING“. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken Sie die Taste (Quelle) am Gehäuse mindestens 5Sekunden lang.) ; Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln. ; Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth- Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung-TV: Home ( ) → Einstellung ( ) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste) ; Entfernen Sie den Netzstecker und versuchen Sie es dann erneut. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 28.) Bei einer Bluetooth-Verbindung verschwindet der Ton. ; Einige Geräte können Funkstörungen verursachen, wenn Sie sich zu nah an der Soundbar benden, z.B. Mikrowellen, drahtlose Router usw. ; Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran. ; Wenn ein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, kann der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen. Die Soundbar schaltet sich nicht automatisch mit dem TV ein. ; Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus. 13 LIZENZ Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.DEU - 32 [ENERGY STAR] ENERGYSTARqualiedmodelonly – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGYSTARqualiedmodelonly (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGYSTARqualiedmodelonly(Theother models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 14 BEKANNTMACHUNG

LIZENZEN Zum Senden von Anfragen und Anliegen betreffend Open Source kontaktieren Sie Samsung Open Source (http://opensource.samsung.com) 15 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.DEU - 33

16 SPEZIFIKATIONEN UND LEITFADEN

Technische daten Modellname HW-A450

Gewicht 1,5 kg Abmessungen (B × H × T) 860,0 x 54,0 x 74,0 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung 40W x 2, 6 ohm Unterstützte Wiedergabeformate (DTS 2.0-Ton wird im DTS-Format wiedergegeben.) LPCM 2ch, Dolby Audio™ (unterstützt Dolby® Digital), DTS

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

BT max. Transmitterleistung SRD max. Transmitterleistung 100mW bei 2,4GHz – 2,4835GHz 25mW bei 5,725GHz – 5,825GHz Subwoofername PS-WA45T Gewicht 4,3 kg Abmessungen (B × H × T) 181,5 x 343,0 x 272,0 mm VERSTÄRKER Nennausgangsleistung 220W

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

SRD max. Transmitterleistung 25mW bei 5,725GHz – 5,825GHz Gesamtstromverbrauch im Bereitschaftszustand (W) 2,0W Bluetooth Anschlussdeaktivierungsmethode Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten. HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

• Gewicht und Abmessungen können von den Angaben abweichen.DEU - 34 Hiermit erklärt Samsung, dass diese Radioausstattung der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.samsung.com navigieren Sie dort zu „Support“ und geben Sie den Modellnamen ein. Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden. [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG- Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpichtungen und produktspezischen regulatorischen Verpichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/EST - ii OHUTUSTEAVE HOIATUSED

• Šią funkciją palaikantys gamintojai: „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“
