INSTRUKCJA OBSŁUGI IAN 306978 CRIVIT

Zakres dostawy / oznaczenie części ...... 27

Dane techniczne 27

Użytkowanie zgodne z przeznaczeniem ..... 27

HeiQ ^® Fresh Tech 27

Wskazówki bezpieczeństwa 27 - 28

Wskazówki dotyczące jazdy na tyżworolkach ...... 28

Zakładanie 28 - 29

Zdejmowanie 29

Konserwacja 29 - 30

Przechowywanie, czyszczenie 30

Rozwiązwanie problemów 30

Uwagi odnośnie recyklingu 30 - 31

Wskazówki dotyczące gwarancji i obsługi serwisowej 31

SK

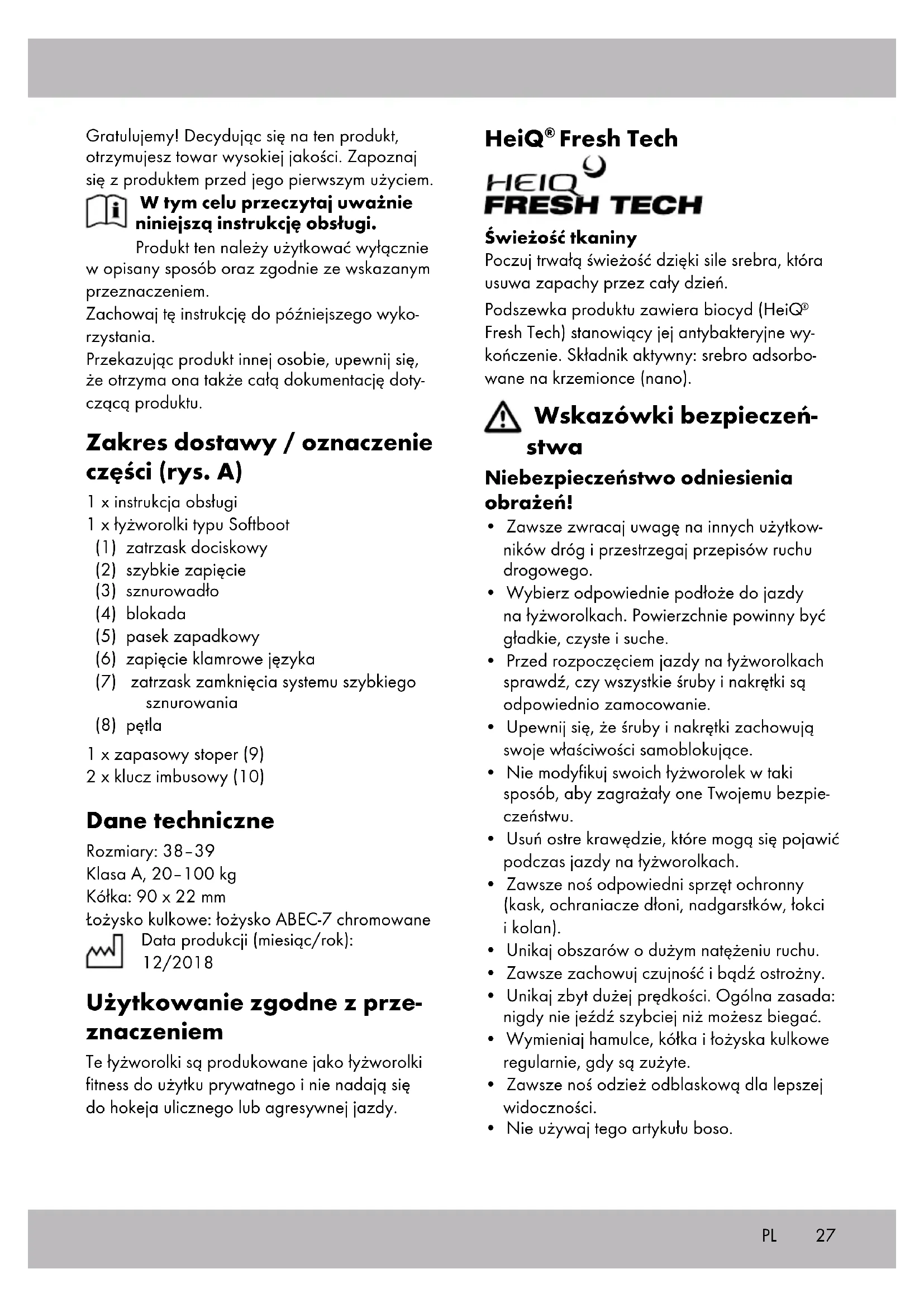

Gratulujemy! Decydując się na ten produkt, otrzymujesz towar wysokiej jakości. Zapoznaj się z produktem przed jego pierwszym użyciem.

W tym celu przeczytaj uważnie niniejszą instrukcję obsługi.

Produkt ten należy użytkować wyłącznie w opisany sposób oraz zgodnie ze wskazanym przeznaczeniem.

Zachowaj tę instrukcję do późniejszego wykorzystania.

Przekazując produkt innej osobie, upewnij się, że otrzyma ona także całą dokumentację dotyczące produktu.

Zakres dostawy / oznaczenie części (rys. A)

1 x instrukcja obstugi
1 x łyżworolki typu Softboot

(1) zatrzask dociskowy
(2) szybkie zapięcie
(3) sznurowadło
(4) blokada
(5) pasek zapadkowy
(6) zapięcie klamrowe języka
(7) zatrzask zamknięcia systemu szybkiego sznurowania
(8) pętla

1 x zapasowy stoper (9)
2 x klucz imbusowy (10)

Dane techniczne

Rozmiary: 38–39

Klasa A, 20-100 kg

Kółka: 90 x 22 mm

łożysko kulkowe: żżysko ABEC-7 chromowane

Data produkcji (miesiąc/rok): 12/2018

Użytkowanie zgodne z prze- znaczeniem

Te łyżworolki są produkowane jako łyżworolki fitness do użytku prywatnego i nie nadają się do hokeja ulicznego lub agresywnej jazdy.

HeiQ® Fresh Tech

HEIQ FRESH TECH

Świeżość tkaniny

Poczuj trwałą świeżość dzięki sile srebra, która usuwa zapachy przez cały dzień.

Podszewka produktu zawiera biocyd (HeiQ® Fresh Tech) stanowiący jej antybakteryjne wykończenie. Składnik aktywny: srebro adsorbowane na krzemionce (nano).

Wskazówki bezpieczeństwa

Niebezpieczeństwo odniesienia obrażeń!

• Zawsze zwracaj uwagę na innych użytkowników dróg i przestrzegaj przepisów ruchu drogowego.
• Wybierz odpowiednie podłoże do jazdy na tyżworolkach. Powierzchnie powinny być gładkie, czyste i suche.
• Przed rozpoczęciem jazdy na tyżworolkach sprawdź, czy wszystkie śruby i nakrętki są odpowiednio zamocowanie.
• Upewnij się, że śruby i nakrętki zachowują swoje właściwości samoblokujące.
• Nie modyfikuj swoich łyżworolek w taki sposób, aby zagrażaty one Twojemu bezpieczeństwu.
• Usuń ostre krawędzie, które mogą się pojawić podczas jazdy na tyżworolkach.
• Zawsze noś odpowiedni sprzęt ochronny (kask, ochraniacze dłoni, nadgarstków, łokci i kolan).
• Unikaj obszarów o dużym natężeniu ruchu.
• Zawsze zachowuj czujność i bądź ostrożny.
• Unikaj zbyt dużej prędkości. Ogólna zasada: nigdy nie jeźdź szybciej niż możesz biegać.
• Wymieniaj hamulce, kółka i łożyska kulkowe regularnie, gdy są zużyte.
• Zawsze noś odzież odblaskową dla lepszej widoczności.
• Nie używaj tego artykułu boso.

Zapobieganie szkodom materialnym!

• Dbaj o swoje tyżworolki.
- Unikaj kontaktu z wodą, olejem, a także powierzchni nierównych i z dziurami.

Wskazówki dotyczące jazdy na łyżworolkach

Wskazówka:

polecamy jazdę na tyżworolkach w skateparkach oraz kurs jazdy z nauczycielem.

Pierwsza jazda

Pozycja wyjściowa:

rozstaw stopy na szerokość barków, lekko ugnij kolana, aby zapobiec upadkowi.

Przyspieszanie:

rozpocznij jako początkujący małymi krokami z palcami stóp skierowanymi na zewnątrz i po-chylony do przodu.

Jazda:

jeśli zrobisz kilka kroków z rzędu, masz wystarczającą siłę rozpędu, aby umieścić obie tyżworolki obok siebie i rozpocząć jazdę. Ugnij lekko kolana.

Technika upadku

Ważne! Ćwicz upadanie na sprzęt ochronny, najpierw bez tyżworolek, na miękkiej powierzchni. Zawsze próbuj upaść do przodu, nigdy do tyłu! Upadnij na ochraniacze na kolanach. Następnie zamortyzuj upadek ochraniaczami łokci i dłoni. Rozstaw palce, aby uniknąć obrażeń.

Opanowanie jazdy na zakrętach Przy niskiej prędkości:

balansuj ciężarem ciała jak w czasie jazdy na rowerze. Przenieś ciężar ciała na lewą stopę, aby skręcić w lewo i na prawą nogę, aby skręcić w prawo.

Przy dużej prędkości:

przekładanie jak w czasie jazdy na tyżwach (rys. B).

Techniki hamowania

Wskazówka: ćwicz różne techniki hamowania na płaskiej powierzchni bez ruchu drogowego i bez pieszych. Unikaj pochyłości, dopóki nie opanujesz technik hamowania.

Hamulec na pięcie (rys. C):

jeśli Twoje tyżworolki są wyposażone w hamulce, pamiętaj o ich użyciu. Lekko unieś przód tyżworolki, na której zamontowany jest hamulec, i przyciśnij hamulec do ziemi.

Przenieś lekko ciężar ciała do przodu i ugnij kolana. Hamowanie można poprawić, mocniej uginając kolana i przesuwając ciężar ciała bardziej do przodu, jednocześnie zwiększając nacisk na hamującą łyżworolkę.

Hamowanie T (rys. D):

jeśli tyżworolki nie są wyposażone w hamulec lub hamulec został usunięty, zalecamy użycie „techniki T-Stop” — jest ona odpowiednia tylko dla osób zaawansowanych w jeździe na tyżworolkach! Podczas korzystania z techniki „T-stop” przenieś cały swój ciężar na jedną nogę. Teraz przesuń drugą stopę za pierwszą i ustaw ją pod kątem prostym.

Następnie przenieś swój ciężar z przodu do wnętrza kółek tylnej tyżworolki i hamuj z rosnącym naciskiem.

Zaktadanie

Po dostawie przygotuj łyżworolki do założenia

Ważne!

Zwróć uwagę na prawidłowe dopasowanie łyżworolek. Zewnętrzny but nie powinien odkształcać się podczas zamykania szybkiego zapięcia.

Nie zamykaj szybkiego zapięcia z użyciem siły.

1. Naciśnij zatrzask dociskowy (1) szybkiego zapięcia (2) w kierunku strzałki i otwórz szybkie zapięcie (patrz rys. E).
2. Naciśnij blokadę (4) i wyciągnij pasek zapad-kowy (5) z otworu blokady (patrz rys. F).

3. Otwórz zapięcie klamrowe języka (6) (rys. G).

4. Ustaw zatrzask zamknięcia systemu szybkiego sznurowania (7) w pozycji OPEN i poluzuj system szybkiego sznurowania (rys. H).

5. Załóż łyżworolki za pomocą pętli (8) (rys. I).
6. Wyciągnij sznurówki (3) znajdujące się za językiem i pociągnij je mocno do góry (rys. J). Pociągaj za sznurówki (3) na przemian.
7. Zablokuj zamknięcie systemu szybkiego sznurowania (7), przesuwając zatrzask zamknięcia systemu szybkiego sznurowania do pozycji CLOSE (rys. K).
8. Zawiąż obydwa końca sznurówek i wsuń je z powrotem za język.
9. Zamknij zapięcie klamrowe języka (6).
10. Wsuń pasek zapadkowy do odpowiednie-go otworu pod blokadą i ustaw odpowiednie napięcie (rys. L).

Wskazówka! Aby znaleźć właściwe napięcie stopy, pchnij blokadę do góry pod kątem i przesuń pasek zapadkowy do właściwej pozycji.

1. Zamknij szybkie zapięcie („KLIKNIĘCIE“).

Zdejmowanie

1. Naciśnij zatrzask dociskowy (1) szybkiego zapięcia (2) w kierunku strzałki i otwórz szybkie zapięcie (patrz rys. E).
2. Naciśnij blokadę (4) i wyciągnij pasek zapad-kowy (5) z otworu blokady (patrz rys. F).
3. Otwórz zapięcie klamrowe języka (6) (rys. G).
4. Ustaw zatrzask zamknięcia systemu szybkiego sznurowania (7) w pozycji OPEN i poluzuj system szybkiego sznurowania (rys. H).

Konserwacja

Wymiana hamulca (rys. M)

Wskazówka: zużyte hamulce nie działają prawidłowo.

Kąt przekraczający 40 stopni między ramą a powierzchnią jest oznaką zużycia hamulców.

Jeśli odległość między klockiem hamulcowym a podłożem staje się zbyt duża (> 17 mm), należy wymienić klocek hamulcowy.

• Odkręć śrubę blokującą klocek hamulcowy (13) łyżworolki za pomocą załączonego klucza sześciokątnego.
• Wyciągnij śruby klocków hamulcowych i zdejmij klocek hamulcowy z uchwytu (12).
• Przymocuj nowy klocek hamulcowy (9) do uchwytu za pomocą śrub klocka hamulcowego.

Wymiana kółek (rys. N) Ważne!

• Przestrzegaj wskazówek opisanych w rozdziale „Dane techniczne”: kółka o innej średnicy mogą zmienić charakterystykę jazdy i potencjalnie zagrozić użytkownikowi. Nie używaj kółek, których nie można prawidłowo zainstalować. Nigdy nie używaj większych kółek niż te oryginalne.
• Zwracaj uwagę na śruby osi: po poluzowaniu połączenia śrubowego, należy ponownie nałożyć Lakier samozabezpieczający na gwint śrub! Zalecamy, aby zawsze przestrzegać tego jako środek zapobiegawczy. Lakier samozabezpieczający jest dostępny w sklepach ze sprzętem lub w specjalistycznych sklepach.

Kółka zużywają się. Zużycie zależy od wielu czynników, takich jak styl jazdy, podłoże, wzrost i waga użytkownika, warunki pogodowe, materiał kółek i ich twardość. Dlatego konieczna jest ich sporadyczna wymiana.

1. Wykręć śruby osi (15) łyżworolki z ramy (14) za pomocą sześciokątnych kluczy nasadowych.

2. Odkręć śruby osi i wyjmij kółko (16).

3. Zainstaluj nowe kółko w ramie i zabezpiecz je śrubami osi.

Po wymianie:

jeśli po wymianie kółko ociera się na bokach lub dotyka ramy na obwodzie, nie należy go używać! Po pierwszych kilku minutach jazdy należy upewnić się, że wszystkie śruby są nadal dokręcone oraz że żaden element się nie poluzował ani nie odkręcit. Dokręcaj kółka pojedynczo, aby upewnić się, że obracają się płynnie i nie słychać odgłosów z tożysk.

Ważne!

Nowe kółka zwiększają całkowitą wysokość łyżworolek. Zmienia się przez to odległość do ziemi, a tym samym także charakterystyka hamowania.

Z tego powodu wyreguluj klocek hamulcowy lub wymień go.

Wymiana łożysk kulkowych (rys. O/P)

Wskazówka: jakość tożysk kulkowych i ich konserwacja mają kluczowe znaczenie dla płynnego działania rolek.

• Wyjmij kółko (16) zgodnie z opisem w rozdziale „Wymiana kółek”.
• Umieść klucz sześciokątny (z rączką) z dodatkowym urządzeniem na elemencie dystansowym (17) i wysuń go. Wyjmij łożysko (18).
• Naciśnij drugie łożysko wywierając nacisk za pomocą klucza imbusowego.
• Wciśnij nowe tożysko. Obróć kółko, włóż element dystansowy, a następnie włóż drugie nowe tożysko.
• Ponownie założ kółko w ramie zgodnie z opisem w rozdziale „Wymiana kółek”.

Przechowywanie, czyszczenie

tyżworolki są technicznym sprzętem sportowym i rekreacyjnym i ulegają zużyciu w zależności od umiejętności i stylu jazdy. Po użyciu tyżwo-rolek zalecamy ich dokładne oczyszczenie i osuszenie.

Usuń mate kamienie lub inne przedmioty, które mogły utkwić między kółkami.

Wyeliminuj ostre krawędzie, które mogły powstać podczas jazdy.

Zawsze przechowuj łyżworolki w suchym miejscu.

- Po jeździe oczyść łożyska kulkowe suchą szmatką. Mokre lub wilgotne łożyska kulkowe należy osuszyć czystą szmatką. Nasmaruj łożyska odpowiednim smarem łożyskowym z zewnątrz, aby uniknąć zewnętrznego rdzewienia.

- łożyska są zazwyczaj zamknięte i nie można ich nasmarować od wewnątrz. Zużyte żożyska kulkowe należy wymienić.

Rozwiązywanie problemów

• Rolki lub łożyska kulkowe są głośne
  Wymontuj rolkę z ramy, wyjmij ją i wyczyść łożyska kulkowe suchą szmatką.
• Kółka ulegają szybkiemu zużyciu Płaskie powierzchnie wydłużają żywotność rolek. Spróbuj twardszych kółek do tward- szych powierzchni i korzystanie z nich w trud- nych warunkach.

- Blokowanie kółek Nie należy nadmiernie dokręcać śrub osi.

- Łyżworolka ściąga w lewo lub w prawo

Może to zależeć od użytkownika. Wymień kółka, które są jednostronnie zużyte.

- Hamulec nie działa prawidłowo

Wymień hamulec, jeżeli kąt między hamulcem a podłożem jest większy niż 40 stopni, czyli w przypadku gdy odległość między klockiem hamulcowym a podłożem staje się zbyt duża (> 17 mm). Zaokrąglone hamulce należy zastąpić nowymi.

• Problemy z hamulcem

Zawsze zachowaj dużą odległość. Im szybciej jeździsz, tym dłuższy będzie twój dystans hamowania. Upewnij się, że rozumiesz techniki hamowania i ćwicz je na płaskim terenie.

- Kostki często ulegają skręceniu

Napnij wystarczająco mocno sznurowadła.

- Problemy z wkładką

Możesz nie być przyzwyczajony do tego typu ruchów. Kontroluj obszary, które powodują dyskomfort i ponownie wyreguluj łyżworolki. Staraj się nosić grube skarpetki.

Uwagi odnośnie recyklingu

Artykuł oraz materiały opakowaniowe należy usunąć zgodnie z aktualnymi przepisami obowiązującymi w danym miejscu.

Materiały opakowaniowe, jak np. worki foliowe nie powinny znaleźć się w rękach dzieci.

Materiał opakowaniowy należy przechowywać w miejscu niedostępnym dla dzieci.

Zutylizować produkt i opakowanie w sposób przyjazny dla środowiska.

Kod materiału do recyklingu służy do oznaczenia różnych materiałów, które należy przekazać do zakładu przetwórstwa wtórnego (recyklingu).

Kod składa się z symbolu, który przedstawia ideę recyclingu, oraz numeru oznaczającego materiał.

Wskazówki dotyczące gwarancji i obsługi serwisowej

Produkt został wyprodukowany bardzo starannie i podczas stałej kontroli. Państwo otrzymują na ten produkt trzy lata gwarancji od daty zakupu. Prosimy o zachowanie paragonu.

Gwarancja obejmuje tylko błędy materiałowe lub fabryczne i traci ważność podczas używania produktu nie właściwie i nie zgodnie z jego przeznaczeniem. Państwa prawa, w szczególności zasady odpowiedzialności z tytułu rękojmi, nie zostaną ograniczone tą gwarancję.

W razie ewentualnych reklamacji należy skontaktować się pod niżej podanym numerem infolinii lub poprzez pocztę elektroniczną.

Nasi współpracownicy omówią z Państwem jak najszybciej dalszy przebieg sprawy.

Z naszej strony gwarantujemy doradztwo.

Czas gwarancji nie zostanie przedłużony przez ewentualnie podjęte naprawy na podstawie gwarancji, prawnej odpowiedzialności z tytułu rękojmi czy dokonania bezpłatnej naprawy.

Dotyczy to również wymienionych i naprawionych części. Po upłynięciu czasu gwarancji powstałe naprawy są płatne.
