IAN 306978 - Korčuľa CRIVIT - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma IAN 306978 CRIVIT vo formáte PDF.
| Typ produktu | Korčule na kolieskach (Rollers Softboot) |
| Značka | Crivit |
| Model | IAN 306978 |
| Kategória | Korčule |
| Veľkosť | 42 – 43 |
| Maximálna hmotnosť používateľa | 20 – 100 kg (trieda A) |
| Veľkosť kolies | 90 x 22 mm |
| Typ ložísk | ABEC-7 (chrómované) |
| Vnútorná technológia | HeiQ Fresh Tech (antibakteriálna úprava) |
| Určené použitie | Fitness, súkromné použitie (nie pouličný hokej) |
| Materiál | Syntetický, textilný |
| Systém zapínania | Rýchle zapínanie, šnúrky, pracka, suchý zips |
| Brzda | Vymeniteľná brzdová podložka |
| Bezpečnosť | Nosiť prilbu, chrániče kolien, lakťov, zápästí; skontrolovať skrutky |
| Údržba | Čistiť suchou handričkou, vymeniť opotrebované diely |
| Skladovanie | Suché miesto |
| Záruka | 3 roky |
| Zákaznícky servis (Francúzsko) | 0800 919270 (bezplatne) |
| Zákaznícky servis (Belgicko) | 070 270 171 (0,15 EUR/min) |
| Dostupné náhradné diely | Brzda, kolesá, ložiská, náhradný uzáver |
| Opraviteľnosť | Možná výmena kolies, brzdy, ložísk |
| Obsah balenia | 1 pár korčúľ, návod, imbusový kľúč, náhradný uzáver |
Často kladené otázky - IAN 306978 CRIVIT
Otázky používateľov k IAN 306978 CRIVIT
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Korčuľa vo formáte PDF zadarmo! Nájdite svoj návod IAN 306978 - CRIVIT a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. IAN 306978 značky CRIVIT.

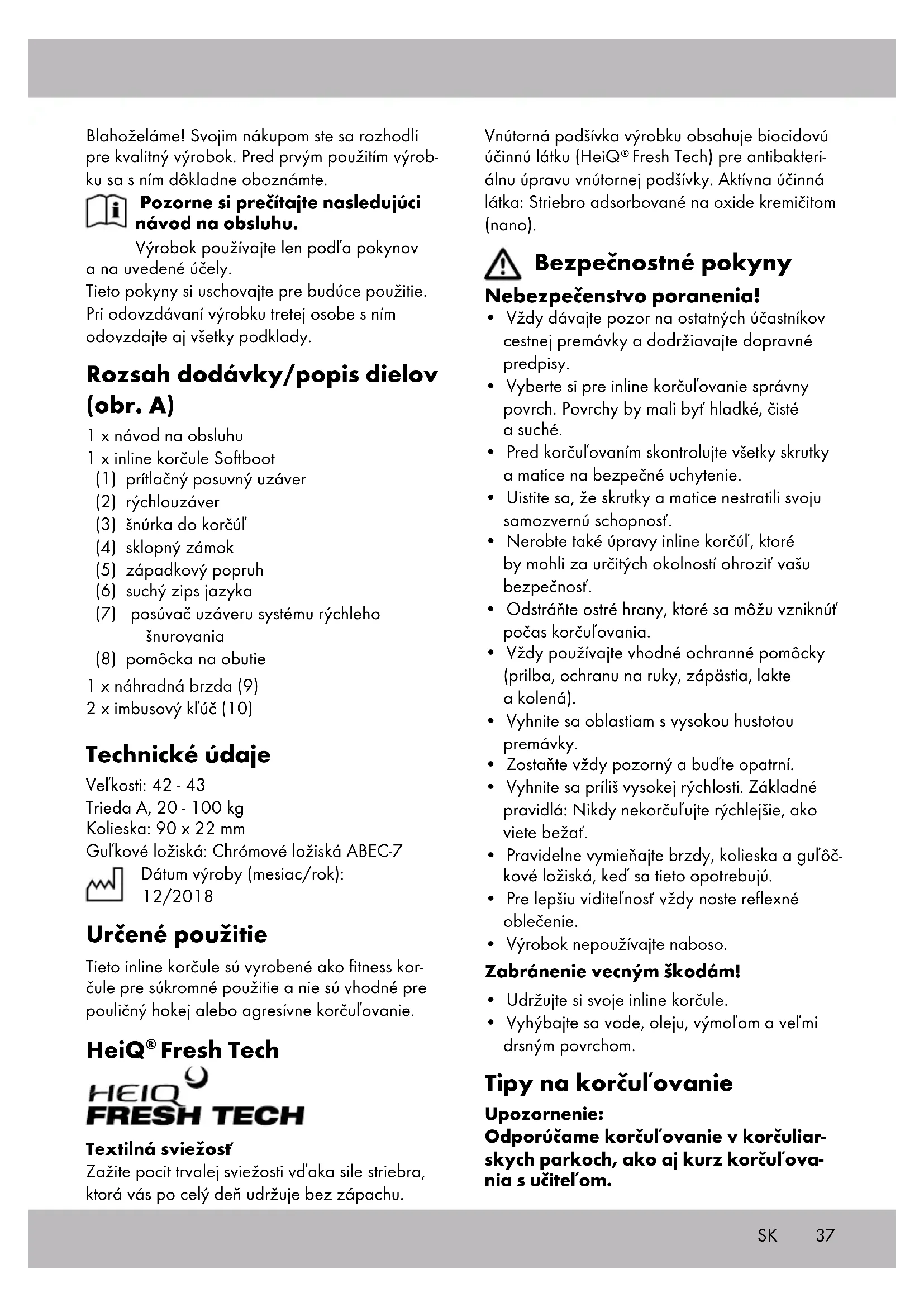

NÁVOD NA OBSLUHU IAN 306978 CRIVIT
Rozsah dodávky/popis dielov 37
Technické údaje 37
Určené použitie 37
HeiQ® Fresh Tech 37
Tipy na korčuľovanie 37 - 38
Obutie 42 - 43
Vyzutie 39
Údržba 39 - 40
Skladovanie, čistenie 40
Odstránenie chýb 40
Kuličková ložiska: chromová ložiska ABEC-7
Pozorne si prečítajte nasledujúci návod na obsluhu.
Výrobok používajte len podľa pokynov a na uvedené účely.
Tieto pokyny si uschovajte pre budúce použitie. Pri odovzdávaní výrobku tretej osobe s ním odovzdajte aj všetky podklady.
Rozsah dodávky/popis dielov (obr. A)
(1) prítlačný posuvný uzáver
(2) rýchlouzáver
(3) šnúrka do korčúl'
(4) sklopný zámok
(5) západkový popruh
(6) suchý zips jazyka
(7) posúvač uzáveru systému rýchleho šnurovania
(8) pomôcka na obutie
2 x imbusový kl'úč (10)
Technické údaje
Vel'kosti: 42 - 43
Trieda A, 20 - 100 kg
Kolieska: 90 x 22 mm
Guľkové ložiská: Chrómové ložiská ABEC-7
Dátum výroby (mesiac/rok): 12/2018
Určené použitie
Tieto inline korčule sú vyrobené ako fitness korčule pre súkromné použitie a nie sú vhodné pre pouličný hokej alebo agresívne korčul'ovanie.
HeiQ® Fresh Tech
HEIQ FRESH TECH
Textilná sviežost'
Zažite pocit trvalej sviežosti vd'aka sile striebra, ktorá vás po celý deň udržuje bez zápachu. Vnútorná podšívka výrobku obsahuje biocidovú účinnú látku (HeiQ® Fresh Tech) pre antibakteriálnu úpravu vnútornej podšívky. Aktívna účinná látka: Striebro adsorbované na oxide kremičitom (nano).
Bezpečnostné pokyny
Nebezpečenstvo poranenia!
- Vždy dávajte pozor na ostatných účastníkov cestnej premávky a dodržiavajte dopravné predpisy.
- Vyberte si pre inline korčuľovanie správny povrch. Povrchy by mali byť hladké, čisté a suché.
- Pred korčuľovaním skontrolujte všetky skrutky a matice na bezpečné uchytenie.
- Uistite sa, že skrutky a matice nestratili svoju samozvernú schopnosť.
- Nerobte také úpravy inline korčúľ, ktoré by mohli za určitých okolností ohroziť vašu bezpečnosť.
- Odstráňte ostré hrany, ktoré sa môžu vzniknúť počas korčul’ovania.
- Vždy používajte vhodné ochranné pomôcky (prilba, ochranu na ruky, zápästia, lakte a kolená).
- Vyhnite sa oblastiam s vysokou hustotou premávky.
- Zostaňte vždy pozorný a budťe opatrní.
- Vyhnite sa príliš vysokej rýchlosti. Základné pravidlá: Nikdy nekorčul'ujte rýchlejšie, ako viete bežať.
- Pravidelne vymieňajte brzdy, kolieska a gul'ôčkové ložiská, ked' sa tieto opotrebujú.
- Pre lepšiu viditel'nosť vždy noste reflexné oblečenie.
• Výrobok nepoužívajte naboso.
Zabránenie vecným škodám!
- Udržujte si svoje inline korčule.
- Vyhýbajte sa vode, oleju, výmol'om a veľmi drsným povrchom.
Tipy na korčul'ovanie
Upozornenie:
Odporúčame korčul'ovanie v korčuliarskych parkoch, ako aj kurz korčul'ovania s učitel'om.
Prvé cvičenie
Základný postoj:
Ako začiatočník začnite s malými krokmi so špičkami nôh smerujúcimi von šikmo dopredu.
Jazda:
Ak urobíte niekol'ko krokov za sebou, potom máte dostatok hybnosti, aby ste obe korčule postavili vedl'a seba a posúvali sa. Chod'te pritom mierne do kolien.
Technika pádu
Dôležité! Nacvičte si pád na ochranné vybavenie najprv bez inline korčúl' na mäkký podklad. Vždy sa snažte o pád dopredu, nikdy dozadu! Padajte na chrániče kolien. Napokon zachyťte pád s chráničmi lakťov a dlaní. Roztiah-nite pritom prsty, aby ste sa vyhli zraneniam.
Ovládanie zákrut
Pri malom tempe:
Premiestnenie hmotnosti ako jazda na bicykli. Premiestnite svoju hmotnosť na l'avú nohu pri l'avej zákrute a na pravú nohu pri pravej zákrute.
Pri vysokom tempe:
Prekladanie ako pri korčuľovaní (obr. B).
Techniky brzdenia
Upozornenie: Cvičte rôzne techniky brzdenia na rovnom povrchu bez premávky a bez chodcov. Vyhnite sa klesaniam, kým neovládnete techniky brzdenia.
Ak sú vaše inline korčule vybavené brzdami, myslite na to, tieto treba používať. ľahko nadvihnite špičku korčule, na ktorej je brzda namontovaná, a pritlačte brzdu na zem.
Premiestnite svoju hmotnosť mierne dopredu a ohnite kolená. Účinok brzdenia môže byť silnejší tým, že ohnete kolená viac a zatlačíte svoju hmotnosť presuniete d'alej dopredu a súčasne zvyšujete tlak na svoju brzdiacu korčul'u.
Brzdenie-T (obr. D):
Ak vaše inline korčule nie sú vybavené brzdou alebo ste brzdu odmontovali, odporúčame použit' „Techniku T-stop" - ale je to avšak vhodné len pre pokročilých korčuliarov! Pri použití techniky „T-stop", posuniete celú svoju hmotnosť na jednu nohu. Teraz presuňte druhú nohu za prvú a položte ju ñu v pravom uhle.
Napokon presuňte svoju hmotnosť spredu na vnútornú stranu koliesok vašej zadnej korčule a brzdite so zvyšujúcim sa tlakom.
Obutie
Pripravenie k obutiu zo stavu pri dodaní
Dôležité!
Dbajte na správne nasadenie vašich inline korčúl'. Vonkajšia čižma by sa pri uzavretí rýchklouzáveru nemala zdeformovať.
Nezatvárajte rýchlouzáver silou.
- Stlačte prítlačný posuvný uzáver (1) rých-louzáveru (2) v smere šípky dnu a otvorte rýchlouzáver (pozri obr. E).
- Stlačte sklopný zámok (4) a vytiahnite západkový popruh (5) z otvoru sklopného zámku (pozri obr. F).
- Otvorte suchý zips jazyka (6) (obr. G).
- Nastavte posúvač uzáveru systému rýchleho šnurovania (7) do polohy OTVORIŤ a uvolňnite systém rýchleho šnurovania (obr. H).
- Obujte si inline korčule pomocou pomôcok na obutie (8) (obr. I).
- Ťahajte šnúrky v korčuliach (3) po jazyku von a ťahajte ich do napnutia nahor (obr. J). Ťahajte pritom striedajúc za šnúrky (3).
- Zablokujte uzáver systému rýchleho šnurovania (7), tým že posuniete posúvač uzáveru systému rýchleho šnurovania do polohy ZATVORIT (obr. K).
- Zviažte oba konce šnúrok korčúl' do slučky a zastrčte ich spät' za jazyk.
- Suchý zips jazyka opäť zatvorte (6).
- Posuňte západkový popruh do potrebného otvoru pod sklopný zámok a nastavte si správne upnutie (obr. L).
Upozornenie! Aby ste našli správne upnutie svojej nohy, zatlačte sklopný zámok šikmo smerom hore a pohybujte západkovým popruhom do správnej polohy.
- Zatvorte rýchlouzáver („KLICK“).
Vyzutie
- Stlačte prítlačný posuvný uzáver (1) rých-louzáveru (2) v smere šípky dnu a otvorte rýchlouzáver (pozri obr. E).
- Stlačte sklopný zámok (4) a vytiahnite západkový popruh (5) z otvoru sklopného zámku (pozri obr. F).
- Otvorte suchý zips jazyka (6) (obr. G).
- Nastavte posúvač uzáveru systému rýchleho šnurovania (7) do polohy OTVORIŤ a uvolňnite systém rýchleho šnurovania (obr. H).
Údržba
Výmena brzdy (obr. M) Upozornenie: Opotrebované brzdy nefungujú správne.
Uhol viac ako 40 stupňov medzi rámom a povrchom je upozornenie na opotrebované brzdy.
Ak je vzdialenost' medzi brzdovým segmentom a zemou príliš vel'ká (> 17 mm), musí sa vymení' brzdový segment.
- Dodržujte kapitolu „Technické údaje“: Kolieska, ktoré majú iný priemer, môžu zmenit’ vlastnosti jazdy a za istých okolností môžu viest’ k ohrozeniu užívatel’a.
Nepoužívajte, ak sa kolieska nedajú bezchybne zamontovať. Nikdy nemontujte väčšie kolieska ako sú pôvodné kolieska inline korčuli.
- Pri montáži osových skrutiek dbajte na nasledovné:
Po uvoľnení skrutkového spoja musíte znova na závit skrutiek použit' samoistiaci lak!
Odporúčame, toto vždy dodržiavať ako preventívne opatrenie. Samoistiaci lak je dostupný v obchodoch so stavebným materiálom alebo v špecializovaných predajniach.
Kolieska sa opotrebujú. Toto opotrebenie je závislé od mnohých faktorov, ako napríklad od štýlu korčul'ovania, od podkladu, veľkosti a hmotnosti používatel'a, poveternostných podmienok, materiálu koliesok a ich tvrdosti. Preto je treba ich príležitostne vymenif.
Ak sa po výmene sa koliesko bočne odiera alebo sa dotýka rámu na obvode, koliesko nepoužite! Ubezpečte sa, aby všetky skrutky boli po prvých minútach jazdy stále pevne upevnené a aby sa nič neuvol'nilo alebo povolilo.
Utiahnite kolieska ešte raz, aby ste sa ubezpečili, že sa točia hladko a z ložísk nepočuť žiadne zvuky.
Dôležité!
Z tohto dôvodu nastavte brzdový segment alebo ho vymeňte.
Upozornenie: Kvalita gul'kových ložísk a ich údržba sú rozhodujúce pre hladký chod vašich inline korčúl'.
- Kolieska (16) demontujte tak, ako je to popísa-
- Umiestnite imbusový klúč (s rukovatou) s extra prípravkom na dištančný držiak (17) a vytlačte dištančný držiak von. Stiahnite ložisko (18).
- Vytlačte druhé ložisko tlakom pomocou imbu-sového klúča.
- Vtlačte nové ložisko. Koliesko otočte, nasadte dištančný držiak a napokon vtlacte druhé nové ložisko.
- Opät' upevnite koliesko do rámu, ako je to popísané v odstavci „Výmena koliesok“.
Skladovanie, čistenie
Inline korčule sú technické športové a rekreačné zariadenia, a preto sa opotrebovávajú od zručnosti a štýlu korčul'ovania. Po použití vašich inline korčúl' odporúčame dôkladné čistenie a sušenie inline korčúl'.
Odstráňte malé kamienky alebo iné predmety, ktoré sa za určitých okolnostiach zachytili na vašich kolieskach.
Odstráňte ostré hrany, ktorý sa mohli vytvorit' počas korčuľovania.
Vaše inline korčule uschovajte vždy na suchom mieste.
- Po korčul'ovaní by ste mali očistit' vaše gul'kové ložiská suchou handričkou. Mokré alebo vlhké gul'kové ložiská sa musia osušit' suchou handričkou. Ložiská zvonku namažte vhodným ložiskovým tukom, aby sa zabránilo tvorbe vonkajšej hrdze.
- Ložiská sú zvyčajne uzavreté a nemôžu byť namazané zvnútra. Opotrebované gul’kové ložiská sa musia vymenit.
Odstránenie chýb
- Valce alebo gul'kové ložiská sa točia hlučne
- Kolieska sa rýchlo opotrebovávajú Hladké povrchy predlžujú životnosť koliesok. Vyskúšajte tvrdšie kolieska pre tvrdšie povrchy a použitie za st’ažených podmienok.
- Blokovanie koliesok Osové skrutky pevne neut'ahujte. - Korčule t'ahajú dol'ava alebo doprava
Toto môže závisieť od samotného používatel’a. Vymeňte koliesko, ktoré vykazujú jednostranné opotrebovanie.
- Brzda nefunguje správne
Vymeňte brzdu, ak je uhol medzi brzdou a zemou väčší ako 40 stupňov, t. j. ak vzdialenost' medzi brzdovým segmentom a zemou sa zväčší (> 17 mm). Zaoblené brzdy musia byť nahradené novými.
- Problémy s brzdou
Vždy udržujte dostatočnú vzdialenosť. Čím rýchlejšie korčuľujete, tým dlhšia bude vaša brzdná dráha. Presvedčte sa, že rozumiete brzdiacim technikám a nacvičíte si ich na rovnom teréne.
- Členky sa často vykrúcajú
Dotiahnite si dostatočne pevne šnúrky korčúl'.
Za určitých okolností nemusíte byť zvyknutí na tento druh pohybu. Skontrolujte oblasti, ktoré spôsobujú t'ažkosti a prispôsobte si inline kor- čule na novo. Skúste použiť hrubé ponožky.
Pokyny k likvidácii
Výrobok a obalový materiál zlikvidujte v súlade s aktuálnymi miestnymi predpismi.
Obalový materiál, ako napr. fóliové vrecúško nepatrí do rúk detí. Obalový materiál uschovajte mimo dosahu detí.
Výrobky a obaly zlikvidujte ekologickým spôsobom.
Recyklačný kód slúži na identifikáciu rôznych materiálov určených do recyklačného obehu opätovného použitia.
Kód sa skladá z recyklačného symbolu - ktorý má odzrkadľovať zhodnotenie recyklačného obehu - a číslo označujúce materiál.
Pokyny k záruke a priebehu servisu
Produkt bol vyrobený s maximálnou zodpovednosťou a v priebehu výroby bol neustále kontrolovaný. Na tento produkt máte tri roky záruku od dátumu kúpy produktu. Pokladničný lístok si odložte.
Záruka sa vztahuje len na chyby materiálu a výrobné chyby a zaniká pri neodbornej manipulácii s produktom. Záruka nemá vplyv na Vaše zákonné práva, predovšetkým na práva vyplývajúce zo záruky.
V prípade reklamácie sa obráťte na nižšie uvedenú servisnú linku, alebo nám napíšte e-mail. Naši servisní zamestnanci sa s Vami dohodnú na d'alšom postupe a urýchlene vykonajú všetky potrebné kroky. V každom prípade Vám poradíme osobne.
Záručná lehota sa nepredlžuje v dôsledku eventuálnych opráv na základe záruky, zákonného plnenia záruky alebo v dôsledku prejavu ochoty. To platí tiež pre vymenené alebo opravené diely. Opravy vykonané po uplynutí záručnej lehoty sú spoplatnené.
IAN: 306978
SK Servis Slovensko
Tel.: 0850 232001
E-Mail: deltasport@lidl.sk
DELTA-SPORT HANDELSKONTOR GMBH
Wragekamp 6 • DE-22397 Hamburg
GERMANY
12/2018
