INSTRUKCJA OBSŁUGI C4W EZVIZ

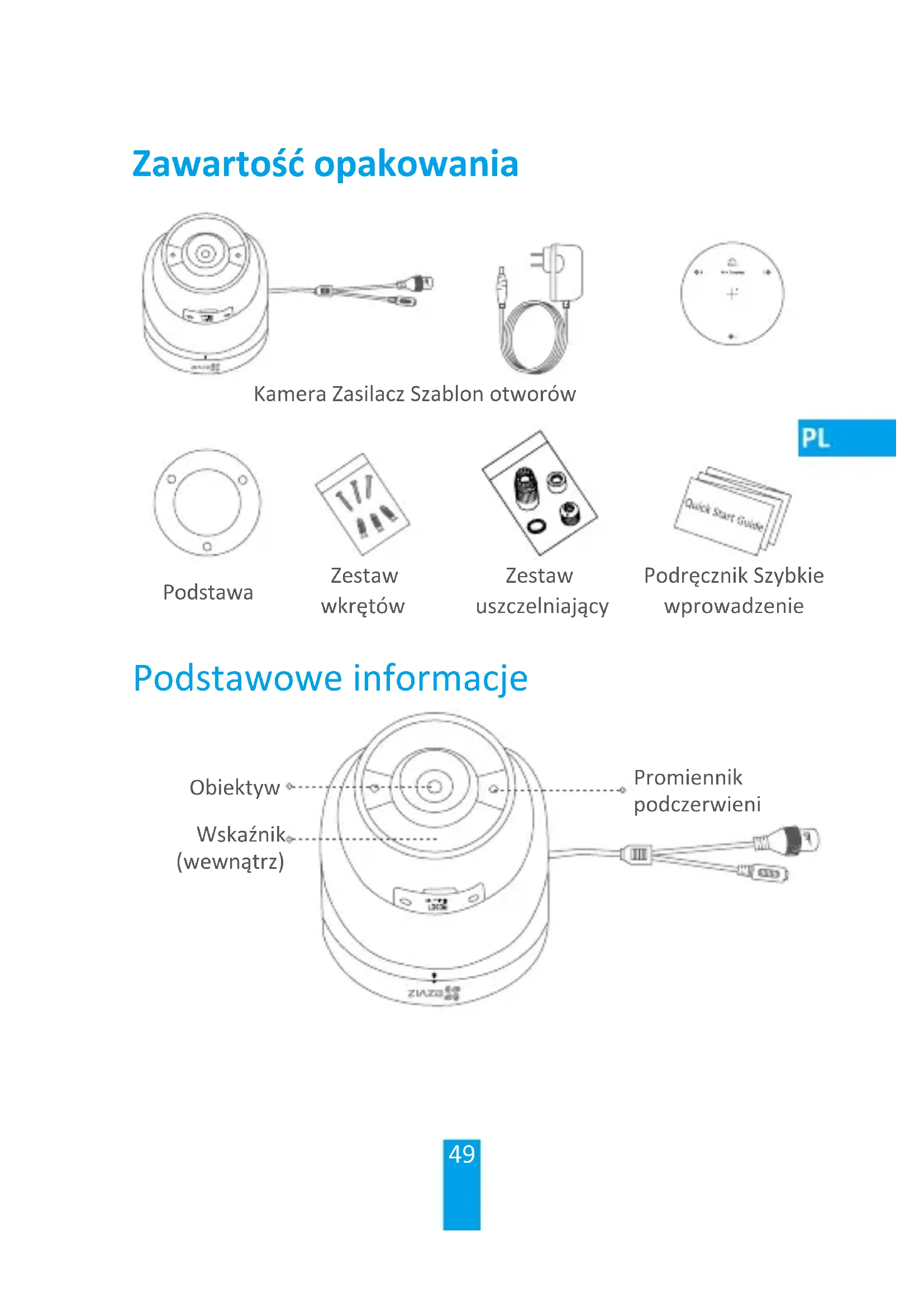

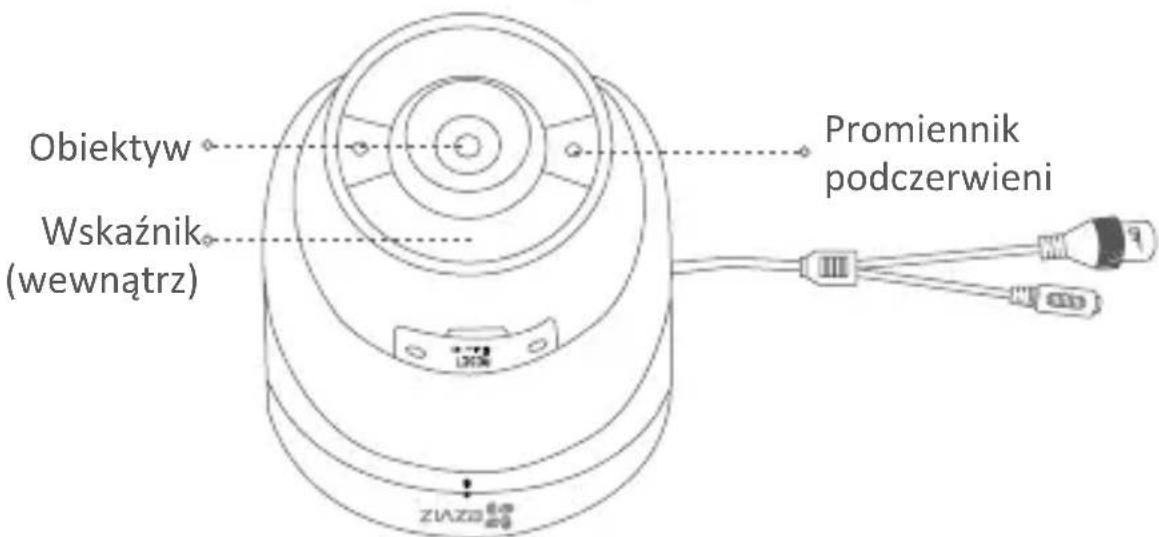

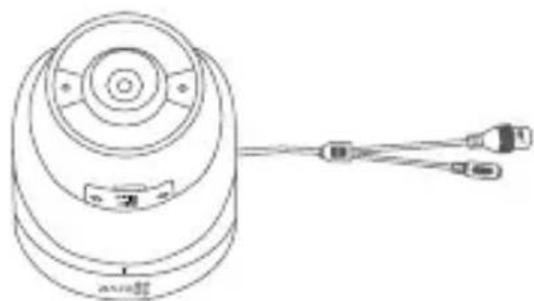

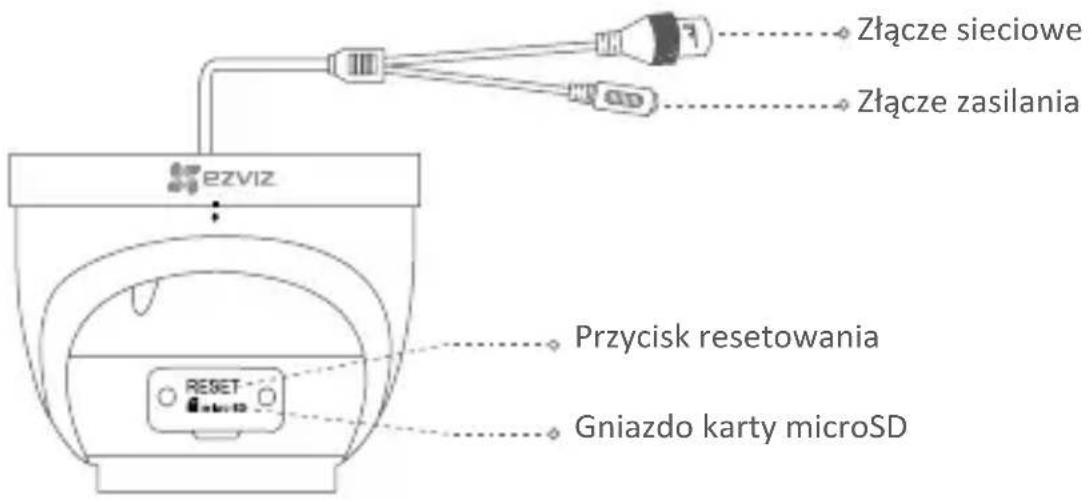

Draai de draaiknop los. Draai de camera zoals weergegeven in de aeelding. Voor meer informae, raadpleegt u www.ezvizlife.com.49 Kamera Zasilacz Szablon otworów Podstawa Zestaw wkrętów Zestaw uszczelniający Podręcznik Szybkie wprowadzenie Podstawowe informacje Wskaźnik (wewnątrz) Promiennik podczerwieni Obiektyw Zawartość opakowania50 Przycisk resetowania Gniazdo karty microSD Złącze sieciowe Złącze zasilania Nazwa Opis Promiennik podczerwieni Promiennik podczerwieni jest włączany automatycznie w warunkach słabego oświetlenia. Dzięki niemu obraz staje się bardziej wyraźny. Wskaźnik • Włączony (czerwony): kamera jest uruchamiana.

• Miga powoli (czerwony): ustanowienie połączenia Wi-Fi nie powiodło się.

• Miga szybko (czerwony): błąd kamery (np. błąd karty microSD).

• Włączony (niebieski): przeglądanie lub odtwarzanie nagrań wideo w aplikacji EZVIZ.

• Miga szybko (niebieski): kamera jest gotowa do ustanowienia połączenia Wi-Fi.

• Miga powoli (niebieski): kamera działa prawidłowo. Karta microSD • Kartę microSD należy zakupić oddzielnie.

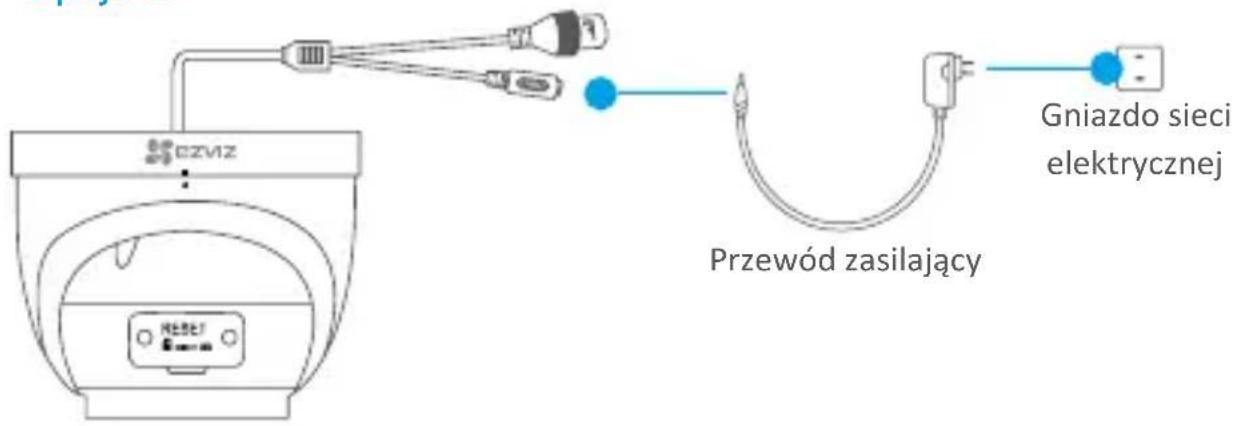

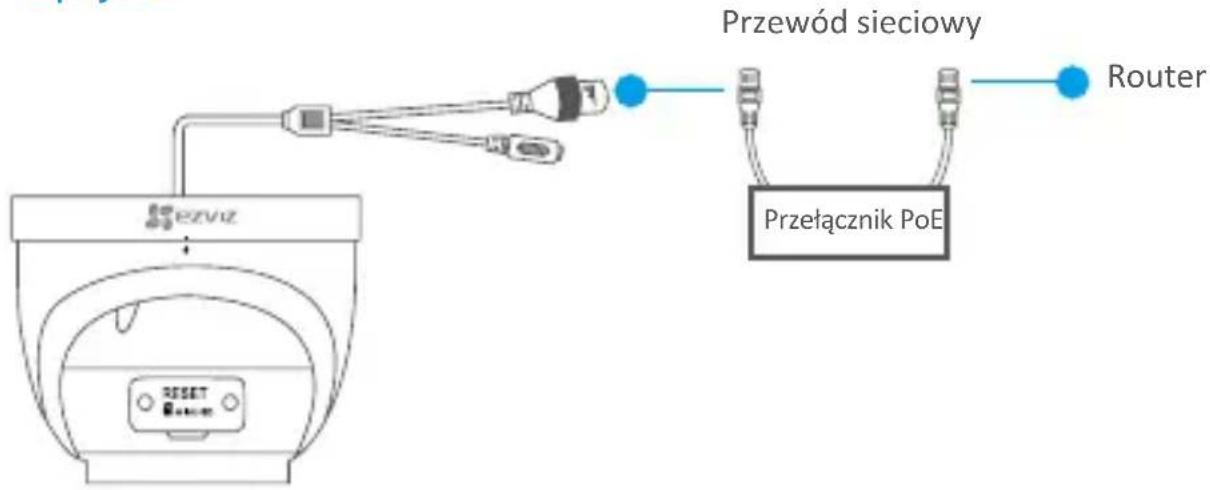

• Przed użyciem karty należy ją zainicjować w aplikacji EZVIZ. Przycisk resetowania Naciśnij ten przycisk i przytrzymaj go przez 5 sekund, aby ponownie uruchomić urządzenie i przywrócić wartości domyślne wszystkich parametrów.51 Konguracja Krok 1 Włączanie zasilania kamery Opcja 1 Kamera Wi-Fi Włącz kamerę, podłączając ją do gniazda sieci elektrycznej przewodem zasilającym. Opcja 2 Kamera PoE (zasilanie przez sieć Ethernet) Włączenie kamery nastąpi po podłączeniu jej do przełącznika PoE (należy zakupić oddzielnie) przewodem sieciowym. Opcja 1 Gniazdo sieci elektrycznej Przewód zasilający Opcja 2 Przełącznik PoE Router Przewód sieciowy52 Krok 2 Konguracja kamery

Utwórz konto użytkownika - Połącz telefon komórkowy z siecią Wi-Fi. - Pobierz i zainstaluj aplikację EZVIZ, wyszukując „EZVIZ” w witrynie internetowej App Store lub Google Play™. - Uruchom aplikację i zarejestruj swoje konto użytkownika EZVIZ przy użyciu kreatora startowego.

Dodaj kamerę do aplikacji EZVIZ - Zaloguj się w aplikacji EZVIZ. - Aby kontynuować, naciśnij przycisk „+” widoczny w prawym górnym rogu ekranu głównego. - Zeskanuj kod QR znajdujący się na okładce tego podręcznika lub na korpusie kamery. - Postępuj zgodnie z instrukcjami wyświetlanymi w kreatorze aplikacji EZVIZ, aby zakończyć kongurację Wi-Fi. W przypadku kamer Wi-Fi obsługiwane jest też przewodowe połączenie sieciowe. Połącz kamerę z routerem przewodem sieciowym.53 Krok 3 Montaż (opcjonalnie) Kamerę można zainstalować na ścianie lub sucie. W tym przykładzie wybrano montaż ścienny. Upewnij się, że ścianę/sut przystosowano do obciążenia trzykrotnie większego niż ciężar kamery i elementów mocujących.

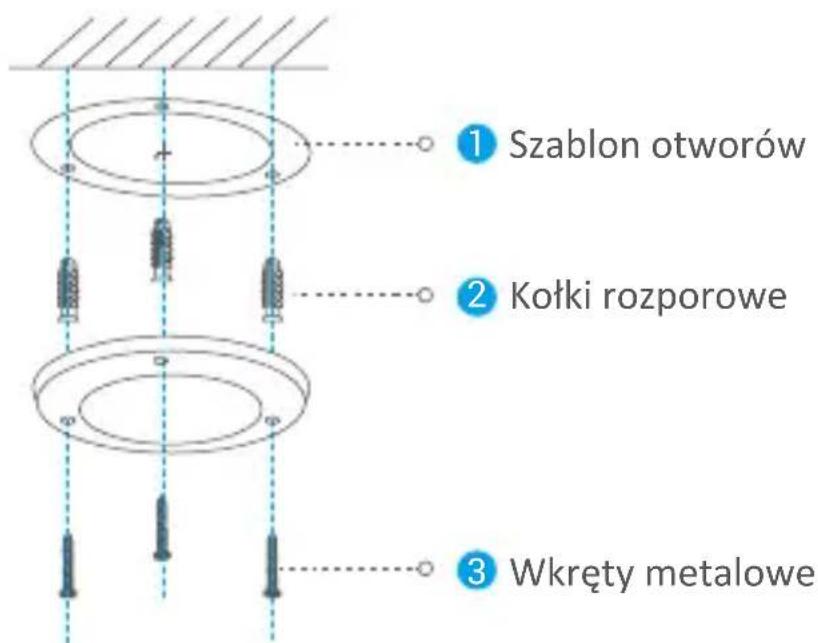

Montaż podstawy - Umieść szablon otworów w miejscu, w którym kamera zostanie zainstalowana. - (Tylko ściany/suty cementowe) Wywierć otwory zgodnie z szablonem i umieść w nich trzy kołki rozporowe na wkręty. - Przymocuj podstawę kamery trzema metalowymi wkrętami zgodnie z szablonem.

Szablon otworów Kołki rozporowe Wkręty metalowe Po przymocowaniu płyty montażowej można usunąć szablon.54

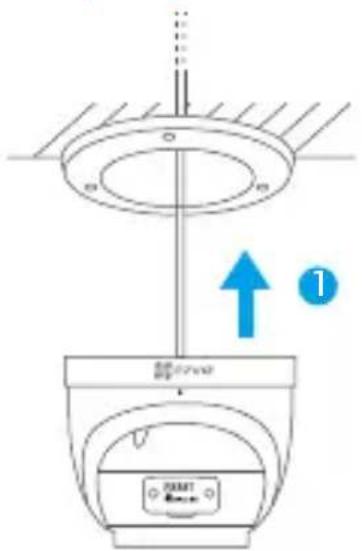

Montaż kamery Przymocuj kamerę do płyty montażowej. Obróć kamerę zgodnie z kierunkiem ruchu wskazówek zegara, aby ją przymocować do płyty. Przewody doprowadzone z boku

Obróć kamerę, jak pokazano na rysunku. Przewody doprowadzone od góry

Obróć kamerę, jak pokazano na rysunku.

Montaż zestawu uszczelniającego (opcjonalnie)

• Jeżeli kamera zostanie zainstalowana na zewnątrz budynku lub w wilgotnym pomieszczeniu, należy użyć zestawu uszczelniającego.

• Aby przeprowadzić poniższą procedurę, należy odciąć wtyczkę sieciową, a następnie podłączyć nową wtyczkę. Jeżeli potrzebujesz pomocy, skontaktuj się z kompetentnym technikiem. Odetnij jeden koniec przewodu sieciowego (A). Przełóż koniec A przez nakrętkę, uszczelkę i osłonkę końcową. Przymocuj nową wtyczkę sieciową do przewodu (A). Umieść uszczelkę w złączu sieciowym kamery. Podłącz wtyczkę sieciową do złącza sieciowego kamery. Umieść uszczelkę w osłonie końcowej i skręć osłonę z nakrętką. Połącz koniec B ze złączem LAN routera lub przełącznika PoE. Router56

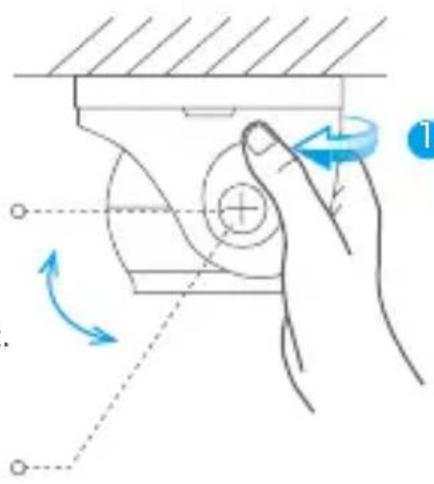

Regulacja kąta monitorowania Wyreguluj kąt. Dokręć pokrętło.

Poluzuj pokrętło. Obróć kamerę, jak pokazano na rysunku. Aby uzyskać więcej informacji, skorzystaj z witryny internetowej www.ezvizlife.com.57 Κάμερα Τροφοδοτικό

• Routinematig reinigen, normale cosmetische en mechanische slijtage. Als u vragen of verzoeken hebt, aarzel dan niet om contact op te nemen uw verkoper of onze klantenservice.OGRANICZONA GWARANCJA Dziękujemy za zakup produktów Hangzhou EZVIZ Software Co., Ltd. („EZVIZ”) . Niniejsza ograniczona gwarancja („Gwarancja”) przyznaje Tobie, pierwotnemu nabywcy produktu EZVIZ, konkretne prawa. Możesz również mieć inne prawa, zależnie od kraju, regionu lub jurysdykcji. Gwarancja ma zastosowanie jedynie do pierwotnego nabywcy produktu. „Pierwotny nabywca” oznacza dowolnego klienta, który nabył produkt EZVIZ od autoryzowanego dystrybutora. Zastrzeżenia, wyjątki i ograniczenia odpowiedzialności objęte niniejszą gwarancją nie będą mieć zastosowania wykraczającego poza obowiązujące przepisy prawne. Żaden dystrybutor, sprzedawca, agent ani pracownik nie jest upoważniony do wprowadzania zmian, rozszerzeń, czy dodatkowych zapisów niniejszej gwarancji. Produkt EZVIZ objęty jest gwarancją na okres dwóch (2) lat od daty zakupu na wypadek wad materiałowych i produkcyjnych, lub przez dłuższy okres, jeśli wymaga tego prawodawstwo kraju lub stanu, w którym produkt został sprzedany, o ile jest użytkowany normalnie i zgodnie z instrukcją. Możesz zażądać usług gwarancyjnych poprzez kontakt z obsługą klienta. Dla wszystkich wadliwych produktów EZVIZ objętych gwarancją, EZVIZ, wedle uznania, (i) bezpłatnie naprawi lub wymieni produkt; (ii) wymieni produkt na jego funkcjonalny ekwiwalent; lub (iii) zwróci oryginalną cenę zakupu, o ile przedstawisz oryginalny paragon lub jego kopię, krótki opis defektu, i zwrócisz towar w oryginalnym opakowaniu. Naprawa lub wymiana mogą być przeprowadzone z wykorzystaniem nowych lub odnowionych produktów lub części wyłącznie według uznania EZVIZ. Niniejsza gwarancja nie obejmuje kosztów przesyłki, ubezpieczenia ani dodatkowych opłat poniesionych przez Ciebie w związku ze zwrotem produktu. Z wyjątkiem sytuacji, w których jest to zabronione prawem, jest to jedyna możliwość naruszenia postanowień gwarancji. Każdy produkt, który był naprawiany lub wymieniony w ramach niniejszej gwarancji będzie objęty warunkami tej gwarancji przez okres dłuższy o dziewięćdziesiąt (90) dni od daty dostarczenia lub pozostałego okresu gwarancji. Gwarancja nie ma zastosowania i jest nieważna:

• jeśli żądanie gwarancyjne zostało wysunięte po okresie gwarancji lub jeśli nie przedstawiono dowodu zakupu;

• w przypadku niesprawności, defektu lub niedziałania spowodowanych lub będących wynikiem ewidentnego uderzenia; nieprawidłowego obchodzenia się; ingerencji; zastosowania sprzecznego z odpowiednią instrukcją; nieprawidłowego zasilania; wypadku; zagubienia; kradzieży; pożaru; powodzi; lub skutków działania sił wyższych; uszkodzenia w trakcie transportu; uszkodzenia wynikającego z napraw przeprowadzanych przez nieautoryzowane osoby;

• odnośnie części będących materiałami eksploatacyjnymi, takich jak baterie, jeśli usterka jest skutkiem naturalnego procesu ich starzenia;

• w przypadku uszkodzeń kosmetycznych, w tym, nie wyłączając, rys, wgnieceń, ułamanych plastikowych elementów portów;

• odnośnie jakiegokolwiek oprogramowania, nawet jeśli jest zapakowane i sprzedawane ze sprzętem EZVIZ;

• w przypadku innych uszkodzeń nie będących następstwem defektów materiałowych lub produkcyjnych;
