Typ produktu	Monitor aktywności / Inteligentny zegarek sportowy
Marka i model	ADE AM 1700
Zasilanie	Akumulator litowy 75 mAh, ładowanie przez USB
Czas pracy baterii	Około 45 minut ładowania początkowego
Ekran	Dotykowy, aktywacja przez dotyk, uniesienie ramienia lub obrót nadgarstka
Wodoszczelność	IP67 (odporny na wodę i kurz, nie na gorącą wodę)
Łączność	Bluetooth 4.0 i nowsze wersje
Kompatybilna aplikacja	FITvigo (darmowa, iOS i Android)
Wymagane systemy operacyjne	Android 4.4+ lub iOS 9.0+ (iPhone 5 i nowsze)
Główne funkcje	Licznik kroków, kalorie, dystans, puls, sen, tryby sportowe, budzik, przypomnienia, inteligentne powiadomienia, alert o braku aktywności, lokalizacja smartfona
Pomiar tętna	Automatycznie co 10 minut i ręcznie
Monitorowanie snu	Automatycznie między 20:00 a 9:00
Powiadomienia	Wiadomości (WhatsApp, Messenger) i połączenia przychodzące z możliwością odrzucenia
Tryby sportowe	Kilka trybów do wyboru z pomiarami w czasie rzeczywistym
Budzik i przypomnienia	Programowalne za pomocą aplikacji FITvigo
Alert o braku aktywności	Jeśli mniej niż 100 kroków na godzinę między 9:00 a 20:00
Lokalizacja smartfona	Uruchamia miganie telefonu przez aplikację
Pasek	Elastyczny z zapięciami, część zdejmowana dla monitora
Temperatura pracy	-20°C do 60°C
Gwarancja	3 lata, wady materiałowe lub produkcyjne
Konserwacja i czyszczenie	Miękka, lekko wilgotna ściereczka, nie zanurzać w innych płynach
Bezpieczeństwo	Przechowywać poza zasięgiem dzieci, nie modyfikować, naprawy przez profesjonalistę
Zawartość opakowania	Monitor aktywności, skrócona instrukcja obsługi, instrukcja do pobrania
Certyfikaty	Zgodny z dyrektywami 2014/30/UE, 2014/53/UE, 2011/65/UE

Często zadawane pytania - AM 1700 ADE

Jak włączyć ekran mojego ADE AM 1700?

Naciśnij ekran przez około 3 sekundy, aby włączyć monitor. Po włączeniu możesz aktywować ekran dotykając go, podnosząc ramię lub obracając nadgarstek. W przypadku słabej baterii działa tylko dotyk.

Jak połączyć monitor z aplikacją FITvigo?

Upewnij się, że Bluetooth w smartfonie jest włączony. Umieść monitor i smartfon blisko siebie. Otwórz aplikację FITvigo i postępuj zgodnie z instrukcjami parowania. Połączenie nawiązuje się automatycznie po kilku chwilach.

Jaka jest żywotność baterii i jak ją naładować?

Akumulator litowy 75 mAh ładuje się przez wbudowane złącze USB. Ładowanie początkowe trwa około 45 minut. Żywotność zależy od użytkowania, ale aktywacja ruchem jest wyłączana przy słabej baterii, aby oszczędzać energię.

Czy monitor jest wodoodporny? Czy mogę w nim pływać?

Monitor ma certyfikat IP67, co oznacza odporność na wodę i kurz. Należy jednak unikać kontaktu z gorącą wodą. Nie jest przeznaczony do pływania.

Jak ręcznie zmierzyć tętno?

Przy wyświetlaniu godziny naciskaj kilka razy, aż zobaczysz symbol ♥. Po kilku sekundach pojawi się zmierzona wartość. Tętno jest również mierzone automatycznie co 10 minut.

Jak działa monitorowanie snu?

Monitorowanie snu jest automatyczne między 20:00 a 9:00. Nie wymaga ręcznej aktywacji. Sen poza tym zakresem godzin nie jest rejestrowany.

Czy mogę otrzymywać powiadomienia o wiadomościach i połączeniach?

Tak, monitor wibruje i wyświetla powiadomienia z aplikacji takich jak WhatsApp czy Facebook Messenger. Połączenia przychodzące są również sygnalizowane z numerem. Możesz odrzucić połączenie, naciskając i przytrzymując ekran.

Jak korzystać z trybów sportowych?

Wybierz symbol trybu treningowego, a następnie dotknij ekranu, aby wybrać żądany sport. Naciśnij i przytrzymaj, aby rozpocząć pomiary. Na koniec ponownie naciśnij i przytrzymaj, aby zatrzymać i uzyskać podsumowanie.

Co zrobić, jeśli ekran się nie włącza?

Sprawdź, czy bateria jest naładowana. Jeśli jest słaba, podłącz monitor do źródła USB. Upewnij się, że monitor jest włączony (naciśnij 3 sekundy). Jeśli problem nadal występuje, zapoznaj się z sekcją problemów w instrukcji.

Jak wyczyścić monitor?

Użyj miękkiej, lekko wilgotnej ściereczki. Nie używaj materiałów ściernych ani twardych, które mogłyby porysować powierzchnię. Nie zanurzaj monitora w cieczach innych niż woda.

INSTRUKCJA OBSŁUGI AM 1700 ADE

Zdecydowałeś się na zakup produktu z asortymentu FITvigo ADE: kontroler aktywności, waga osobowa i analityczna oraz aparaty do mierzenia ciśnienia krwi za pomocą funkcji Bluetooth, która może się łączyć z bezpłatną aplikacją FITvigo.

Życzymy wiele radości podczas korzystania z produktu FITvigo!

Zespół ADE

Informacje ogólne

O instrukcji

Niniejsza instrukcja obsługi zawiera opis bezpiecznej obsługi i pielęgnacji artykułu. Instrukcję obsługi należy przechowywać w celu jej późniejszego wykorzystania. Jeżeli produkt będzie przekazywany innej osobie, należy przekazać również tę instrukcję.

Nieprzestrzeganie instrukcji obsługi może spowodować obrażenia ciała lub uszkodzenie produktu.

Objaśnienie znaków

Ten symbol w połączeniu ze słowem NIEBEZPIECZEŃSTWO ostrzega przed poważnymi obrażeniami ciała.

Ten symbol w połączeniu ze słowem OSTRZEŻENIE ostrzega przed obrażeniami ciała średniego i lekkiego stopnia.

Ten symbol w połączeniu ze słowem WSKAZÓWKA ostrzega przed stratami materialnymi.

Ten symbol oznacza dodatkowe informacje i ogólne wskazówki.

Spis treści

Informacje ogólne....72

Użycie zgodne z przeznaczeniem 74

Bezpieczeństwo....74

Zawartość dostawy....74

W skrócie 75

Możliwe funkcje wskazania na wyświetlaczu....75

Możliwości kontrolera aktywności....76

Uruchomienie....76

Ładowanie baterii....76

Pobieranie i instalowanie aplikacji....76

Łączenie urządzenia z aplikacją (parowanie)....77

Użytkowanie 77

Włożenie kontrolera aktywności....77

Aktywacja wyświetlacza 77

Nawigacja 78

Obsługa podstawowa 78

Korzystanie z funkcji....79

Pomiar danych aktywności ....79

Pomiar tętna....79

Monitorowanie snu....79

Korzystanie z inteligentnych powiadomień

(funkcji wiadomości)......80

Korzystanie z trybów sportowych....80

Korzystanie z funkcji budzenia....81

Ustawianie przypomnień....81

Alarm braku aktywności 81

Wyszukiwanie smartfona....82

Czyszczenie 82

Usterka/środek zaradczy....82

Dane techniczne....83

Deklaracja zgodności ....83

Gwarancja....84

Utylizacja 84

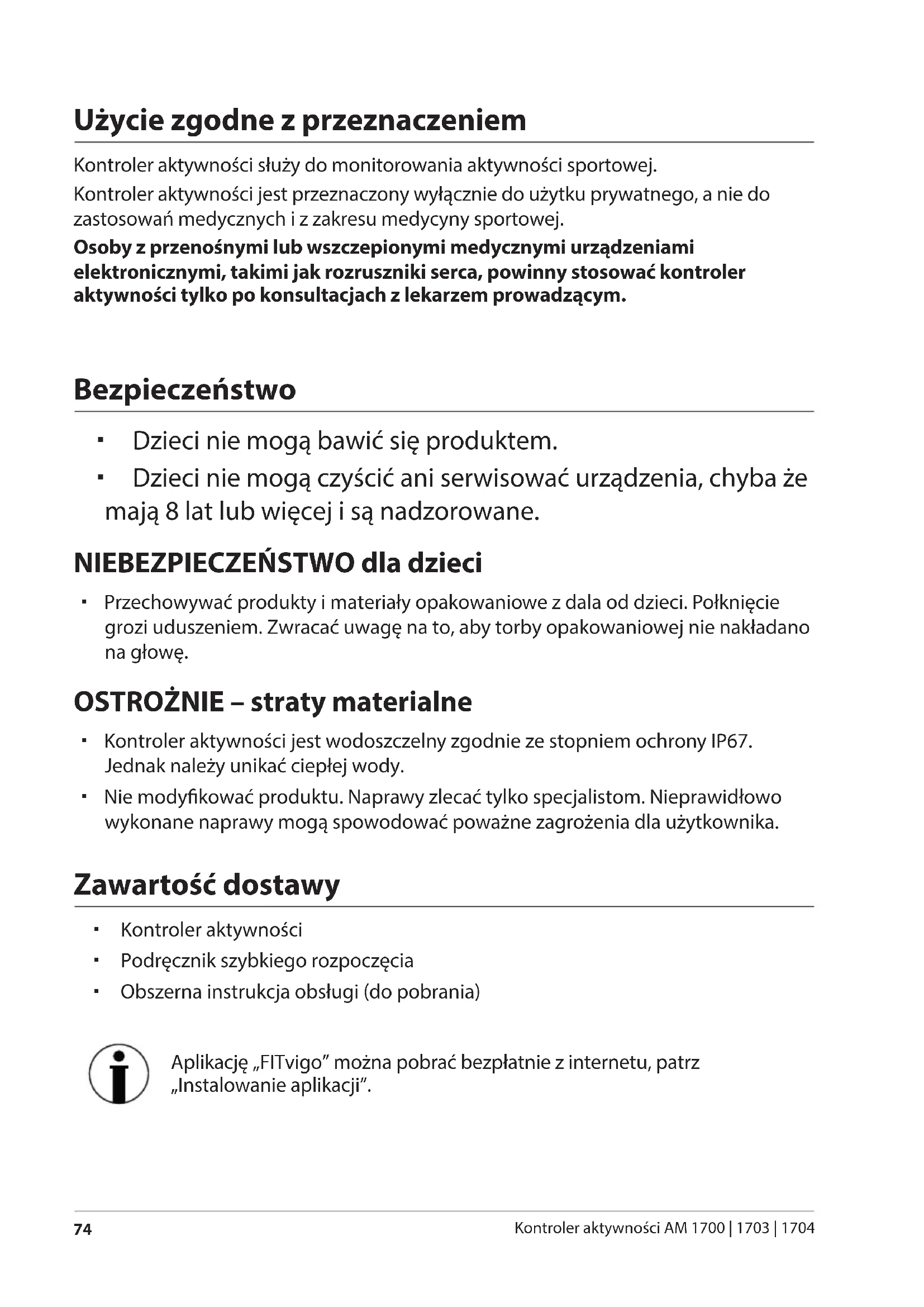

Użycie zgodne z przeznaczeniem

Kontroler aktywności służy do monitorowania aktywności sportowej.

Kontroler aktywności jest przeznaczony wyłącznie do użytku prywatnego, a nie do zastosowań medycznych i z zakresu medycyny sportowej.

Osoby z przenośnymi lub wszczepionymi medycznymi urządzeniami elektronicznymi, takimi jak rozruszniki serca, powinny stosować kontroler aktywności tylko po konsultacjach z lekarzem prowadzącym.

Bezpieczeństwo

• Dzieci nie mogą bawić się produktem.
• Dzieci nie mogą czyścić ani serwisować urządzenia, chyba że mają 8 lat lub więcej i są nadzorowane.

NIEBEZPIECZEŃSTWO dla dzieci

- Przechowywać produkty i materiały opakowaniowe z dala od dzieci. Połknięcie grozi uduszeniem. Zwracać uwagę na to, aby torby opakowaniowej nie nakładano na głowę.

OSTROŻNIE – straty materialne

• Kontroler aktywności jest wodoszczelny zgodnie ze stopniem ochrony IP67. Jednak należy unikać ciepłej wody.
• Nie modyfikować produktu. Naprawy zlecać tylko specjalistom. Nieprawidłowo wykonane naprawy mogą spowodować poważne zagrożenia dla użytkownika.

Zawartość dostawy

• Kontroler aktywności
• Podręcznik szybkiego rozpoczęcia
• Obszerna instrukcja obsługi (do pobrania)

Aplikację „FITvigo” można pobrać bezpłatnie z internetu, patrz „Instalowanie aplikacji”.

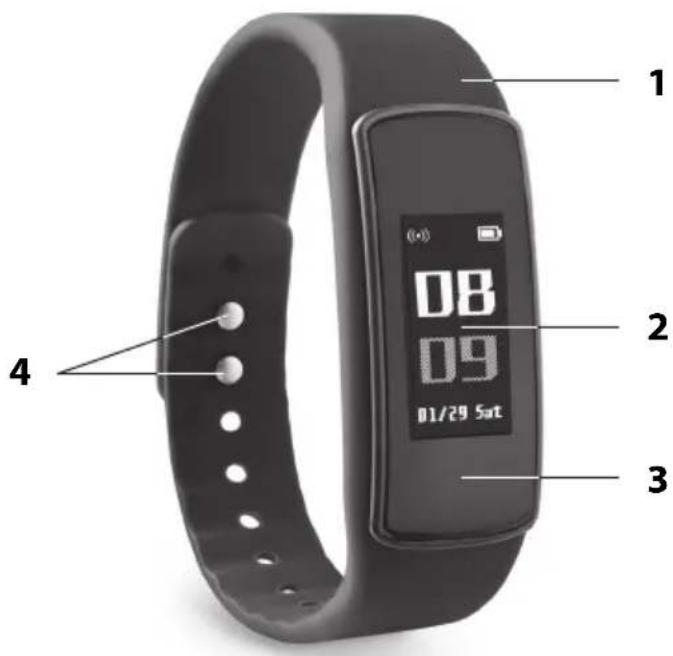

1 08 09 01/29 Sat 2 3 4

1 elastyczna opaska na rękę
2 Wyświetlacz
3 wyjmowany wkład z przyłączem USB (kontroler)
4 zamknięcie opaski na rękę

Możliwe funkcje wskazania na wyświetlaczu

Symbol Funkcja Symbol Funkcja
	Wyłączanie Tryb treningu
	Godzina	▶	Start
06/16	Data		Stop
Mon	Dzień tygodnia		Wyświetlanie numeru telefonu, odrzucenie połączenia
	Liczba kroków Wiadomości
[S4K2]	Spalone kalorie Wyszukiwanie smartfona
[CZAB]	Odległość Format godziny
[SAK8]	Częstotliwość impulsów Info
[06A6]	Ustawienie funkcji Resetowanie do ustawień fabrycznych
[C3Z7]	Budzik		Włączanie/wyłączanie funkcji „Nie przeszkadzać”
	Przypomnienia Funkcja „Nie przeszkadzać” aktywna
	Alarm braku aktywności

W nowym kontrolerze aktywności dostępne są poniższe funkcje lub wskazania:

Godzina
Data
- Aktywność dzienna z następującymi szczegółami: liczba kroków, przebyta odległość (mile/km), spalone kalorie (kcal), tętno
- Wyświetlanie wartości na wyświetlaczu i w aplikacji FITvigo
- Monitorowanie snu
- Funkcja budzenia
- Funkcja przypominania
- Inteligentne powiadomienia (funkcja wiadomości)
- Tryby sportowe
- Alarm braku aktywności
- Funkcja wyszukiwania smartfona z aplikacją FITvigo

Uruchomienie

Ładowanie baterii

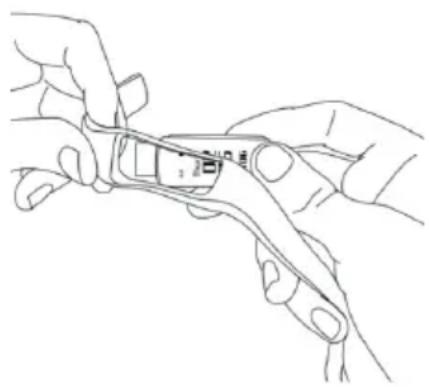

1. Nieznacznie rozsunąć elastyczną opaskę na rękę i wyjąć kontroler.
2. Włożyć przyłącze USB kontrolera do gniazda USB komputera (osobistego, tableta, notebooka) lub ładowarki USB.

Podczas wkładania zwrócić uwagę na styki przyłącza USB oraz wskaźnik ładowania na wyświetlaczu. Czas ładowania przed pierwszym użyciem: ok. 45 minut.

Pobieranie i instalowanie aplikacji

Instalowanie aplikacji

1. Upewnić się, że smartfon jest połączony z Internetem.
2. Pobrać aplikację „FITvigo” w Apple App Store (iOS) lub w Google Play Store (Android).

• W zależności od ustawień smartfona połączenie z Internetem lub przesyłanie danych może powodować dodatkowe koszty.
• Sama aplikacja FITvigo jest bezpłatna.
• Zalecamy pobieranie przez sieć WLAN.

Łączenie urządzenia z aplikacją (parowanie)

1. Umieścić smartfon i kontroler aktywności blisko siebie.
2. Aktywować Bluetooth na smartfonie.
3. Uruchomić aplikację „FITvigo” i postępować zgodnie z instrukcjami.

Przestrzegać wyświetlanych informacji i objaśnień.

Po krótkim czasie następuje połączenie kontrolera aktywności z aplikacją FITvigo.

Użytkowanie

Włożenie kontrolera aktywności

Nosić kontroler aktywności tak jak pokazano:

• Nałożyć opaskę tak, aby noszenie kontrolera nie sprawiało dyskomfortu.
• Nie można zablokować krążenia krwi.
• Podczas ruchu, np. biegu, a zwłaszcza podczas pomiaru tętna, kontroler powinien dobrze przylegać.

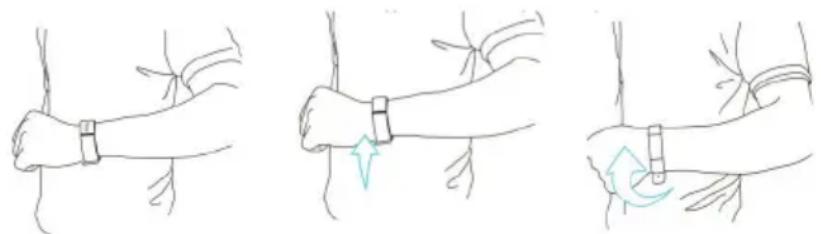

Aktywacja wyświetlacza

Warunek: kontroler jest już włączony.

- Nacisnąć wyświetlacz i przytrzymać przez ok. 3 sekundy, aby włączyć kontroler.

Aktywowanie wyłączonego wyświetlacza:

• Dotknąć wyświetlacza lub
  podnieść rękę albo

- obrócić kontroler aktywności na nadgarstku.

Jeżeli bateria się rozładowuje, automatyczne aktywowanie wyświetlacza przez „podniesienie ręki” lub „obrócenie nadgarstka” zostaje wyłączone. Oszczędza to energię i wydłuża okres eksploatacji baterii. W takiej sytuacji należy aktywować wyświetlacz przez dotknięcie.

Nawigacja

- Wyświetlić zawartość wyświetlacza i funkcje:

109 40 60.15 100.00

Przesuń

-zmiana poziomu menu

Dotknij

-aby otworzyć funkcję

Wskazówka:

W zależności od wybranych funkcji nie zawsze są dostępne wszystkie „osie ruchu”.

Ruch wyświetlacza

Obsługa podstawowa

Włączanie

-Dotknąć wyświetlacz na ok. 3 sekundy.

Wyłączanie

- Wybrać, następnie dotknięciem wybrać i przytrzymać dłuższą chwilę.

Wybór poziomu obsługi

-Przesunąć wskazanie wyświetlacza w górę lub w dół.

Otwieranie funkcji na poziomie obsługi

-Dotknąć wyświetlacza.

Powrót do poprzedniego poziomu

-Przesunąć palcem na wyświetlaczu w góre.

Wybór funkcji/potwierdzenie ustawienia

- Dotknąć i przytrzymać wyświetlacz nieco dłużej. Dodatkowa wibracja potwierdza udany wybór.

Wybór formatu godziny

• Wybrać □□, następnie dotknięciem wybrać Ⓛ i przytrzymać dłuższą chwilę.
• Wybrać żądany format godziny przez dotknięcie i przytrzymać dłużej wciśnięty.

Aktywacja funkcji „Nie przeszkadzać”

• Wybrać □□, następnie wybrać 📋 przez dotknięcie (off) i przytrzymać dłużej wciśnięty.
• Jeżeli funkcja jest aktywna, będzie się wyświetlać na wyświetlaczu nad godziną ∅. -Funkcja w ten sam sposób jest wyłączana.

Korzystanie z funkcji

Pomiar danych aktywności

-Wyświetlić godzinę i dotykać. Po kolei wyświetlają się:

• Liczba kroków
• Spalone kalorie
• Przebyta odległość

Pomiar tętna

tętno jest regularnie mierzone automatycznie, a wartości średnie są przesyłane co 10 minut do aplikacji FITvigo.

Wykonanie ręcznego pomiaru tętna:

- Wyświetlić godzinę i dotykać, aż na wyświetlaczu pojawi się ♥. Po kilku sekundach wyświetli się zmierzona wartość.

Monitorowanie snu

Monitorowania snu nie trzeba aktywować ręcznie. Kontroler aktywności między godz. 20 wieczorem a 9 rano automatycznie rozpoznaje, czy użytkownik śpi.

Nie oznacza to, że nie można spać dłużej niż do godz. 9, w przypadku monitorowania snu, sen musi się jedynie rozpocząć w tym zakresie.

Jeżeli sen rozpocznie się poza tymi godzinami, nie zostanie zarejestrowany.

Korzystanie z inteligentnych powiadomień (funkcji wiadomości)

Otrzymanie wiadomości na smartfona, np. przez WhatsApp lub Facebook Messenger, kontroler rozpoznaje i zaczyna wibrować. Ponadto na wyświetlaczu pojawia się godzina 📧

Odczytywanie wiadomości:

-wybrać, następnie przejść dotykając wyświetlone wiadomości.

Kasowanie wiadomości:

- wybrać wiadomość do skasowania i nacisnąć wyświetlacz, aż kontroler zacznie wibrować.

Prosimy pamiętać:

• wyświetla się tylko tekst.
• Po przeczytaniu wszystkich wiadomości symbol znika.

- W ustawieniach smartfona i zezwoleniach aplikacji FITvigo można ustawić, czy i jakie wiadomości Messenger mają się wyświetlać.

Jeżeli aplikacja FITvigo umożliwia dostęp, na kontrolerze pojawiają się również połączenia telefoniczne:

• oprócz symbolu połączenia pojawia się numer telefonu osoby dzwoniącej i kontroler wibruje.
• Dłuższe naciśnięcie wyświetlacza umożliwia w razie potrzeby odrzucenie rozmowy przez kontroler.

Korzystanie z trybów sportowych

Kontroler ma różne tryby sportowe. Należy wybrać tryb zgodny z uprawianą dyscypliną lub najbardziej pasujący.

1. Wybrać, następnie wybrać pasującą dyscyplinę przez dotknięcie.
2. Naciskać kilka sekund na wyświetlacz, aby rozpocząć pomiar.
3. Rozpocząć ćwiczenie sportowe.
4. Po zakończeniu ćwiczenia sportowego zatrzymać pomiar, naciskając dłużej wyświetlacza.

Pojawi się podsumowanie wszystkich parametrów fitness (tętno, spalone kalorie itd.). Następnie wskazanie zostanie usunięte.

Już w trakcie pomiaru można wyświetlić różne parametry fitness przez dotknięcie wyświetlacza.

Korzystanie z funkcji budzenia

Funkcję budzenia ustawia się w aplikacji FITvigo.

1. Uruchomić aplikację FITvigo.
2. W prawym dolnym rogu dotknąć Wyświetl budzik.
3. Na dolnej krawędzi dotknąć Dodaj budzik.
4. Dotknąć Ustaw budzik.
5. Wpisać godzinę i dotknąć OK.
6. Wybrać żądane dni budzenia przez zakreślenie.
7. Dotknąć Zapisz budzik 1.
   Dane zostaną przesłane do kontrolera
8. Dotknąć Gotowe.

O ustawionej godzinie w wybranym dniu nastąpi budzenie przez wibracje kontrolera.

Ponadto na wyświetlaczu pojawi się godzina i symbol budzenia 📞.

-Dotknąć wyświetlacza, aby usunąć wskazanie.

Ustawianie przypomnień

Funkcja przypomnień jest ustawiana w aplikacji FITvigo.

Przypomnienie ma postać wibracji kontrolera, poza tym wyświetla się tekst, który można samemu wpisać.

1. Uruchomić aplikację FITvigo.
2. W lewym górnym narożniku dotknąć symbolu dzwonka.
3. Dotknąć Dodaj nowe przypomnienie.
4. W polu wprowadzania wpisać krótko i zwięźle żądany tekst przypomnienia.
5. Ustawić dzień i godzinę.
6. Następnie ponownie dotknąć Dodaj nowe przypomnienie.

O ustawionej godzinie w podanym dniu kontroler wibruje i wyświetla się wprowadzony tekst.

Alarm braku aktywności

Jeżeli między godz. 9 rano a 20 wieczorem użytkownik przejdzie w ciągu godziny mniej niż 100 kroków, kontroler aktywności przypomni o niezbędnym ruchu:

kontroler wibruje, a na wyświetlaczu pojawia się symbol braku aktywności.

Wyszukiwanie smartfona

Przy pomocy tych funkcji można łatwiej znaleźć smartfon.

-Wybrać, następnie dotknięciem wybrać i przytrzymać dłuższą chwile. Smartfon zaczyna dzwonić.

Czyszczenie

WSKAZÓWKA dotycząca strat materialnych

-Nie zanurzać kontrolera w płynach innych niż woda (wodoszczelność wg stopnia ochrony IP67).

- Do czyszczenia kontrolera nigdy nie używać twardych, zarysowujących lub trących środków czyszczących itp. Może dojść bowiem do zarysowań powierzchni.

- W razie potrzeby przetrzeć kontroler lekko zwilżoną miękką ściereczką.

Usterka/środek zaradczy

Usterka Możliwa przyczyna
Brak działania/wskazania na wyświetlaczu.Kontroler aktywności wyłącza się.	Czy akumulator jest w pełni naładowany?
Ewidentnie nieprawidłowe wyniki pomiarów.Duża różnica między ostatnimi pomiarami.	Przemierzono mniej niż 10 kroków.Użytkownik ślizga się na podłodze lub ma założone domowe obuwie.
Komunikat błędu na wyświetlaczu podczas próby połączenia.Transmisja danych nie powiodła się.	Czy na smartfonie aktywowano funkcję Bluetooth?Czy aktywna jest aplikacja FITvigo?Czy odległość między kontrolerem a smartfonem była za duża? Maks. dozwolona odległość przy połączeniu Bluetooth: ok. 10 m.
Kontroler wyświetla się w aplikacji jako połączony, ale nawet po kilku minutach dane nie są przesyłane.	Sprawdzić, czy kontroler wyświetla się jako połączony również w ustawieniach Bluetooth smartfona. Uruchomić w razie potrzeby połączenie ręczne z kontrolerem przez smartfon.

Dane techniczne

Akumulator: Akumulator litowy 75 mAh

Klasa zabezpieczenia: IP67

Zakres temperatur: od -20 do 60°C

Kompatybilność z Bluetooth: od wersji 4.0

Wymagania systemowe: Do smartfonów od wersji Android 4.4 / iPhone 5,

5C, 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus od iOS 9.0 i

nowsze

Dystrybutor (nie adres serwisu): Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Nasze produkty są stale rozwijane i usprawniane.

Z tego powodu zawsze możliwe są zmiany w wyglądzie i zmiany techniczne.

Deklaracja zgodności

Niniejszym Waagen-Schmitt GmbH poświadcza, że elektroniczne kontrolery aktywności AM 1700 do AM 1704 są zgodne z dyrektywami 2014/30/UE, 2014/53/UE i 2011/65/UE.

Pełny tekst deklaracji zgodności UE jest dostępny na poniższej stronie internetowej: www.ade-germany.de/doc

Niniejsza deklaracja traci swoją ważność przy samowolnej zmianie wprowadzonej w urządzeniu bez uzgodnienia z producentem.

Firma Waagen-Schmitt GmbH udziela 3-letniej gwarancji od daty zakupu na bezpłatne usuwanie usterek spowodowanych błędami materiałowymi lub produkcyjnymi poprzez naprawę lub wymianę.

W przypadku korzystania z gwarancji prosimy o podanie sprzedawcy artykułu wraz z dowodem zakupu (podając również powód reklamacji).

Utylizacja

Utylizacja opakowania

Opakowanie należy utylizować zgodnie z jego rodzajem. Tektura i karton powinny trafić do pojemnika na papier, folia do pojemnika na surowce wtórne.

Utylizacja produktu

Produkt należy utylizować zgodnie z przepisami obowiązującymi w danym kraju.

Urządzeń nie wolno wyrzucać razem ze zwykłymi odpadami domowymi

Po zakończeniu okresu użytkowania produkt należy przekazać do odpowiedniej utylizacji. Surowce wtórne znajdujące się w urządzeniu zostaną przekazane do recyklingu, co zmniejszy zanieczyszczenie środowiska. Zużyte urządzenie należy oddać do punktu zbiórki odpadów elektrycznych lub do punktu zbiórki surowców wtórnych. Więcej informacji można uzyskać od lokalnego zakładu utylizacji lub administracji gminy.

Baterii i akumulatorów nie wolno wyrzucać razem z odpadami domowymi

Wszystkie baterie i akumulatory należy oddawać do punktu zbiórki w gminie, dzielnicy lub sklepie. W ten sposób baterie i akumulatory mogą trafić do ekologicznej utylizacji.

Potrzebna jest pomoc lub są dodatkowe pytania?

Należy przesłać e-mail na adres:

[e-mail]
