INSTRUKCJA OBSŁUGI TES803M9GB BOSCH

pl Instrukcja obsługi

cs Návod k použití

ruИнструкцияпо

эксплуатации

en	English	2
fr	Français	29
nl	Nederlands	56
pl	Polski	83
cs	Čeština 110

ru Русский 136

A

Zakres dostawy (patrz strona 86)

serdecznie gratulujemy zakupu automatycznego ekspresu do kawy marki Bosch.

Niniejsza instrukcja obsługi opisuje różne warianty urządzeń, które różnią się między sobą szczegółami.

Prosimy również o zapoznanie się z dołączoną skróconą instrukcją obsługi. Do czasu następnego użycia można umieścić ją w specjalnym schowku 22.

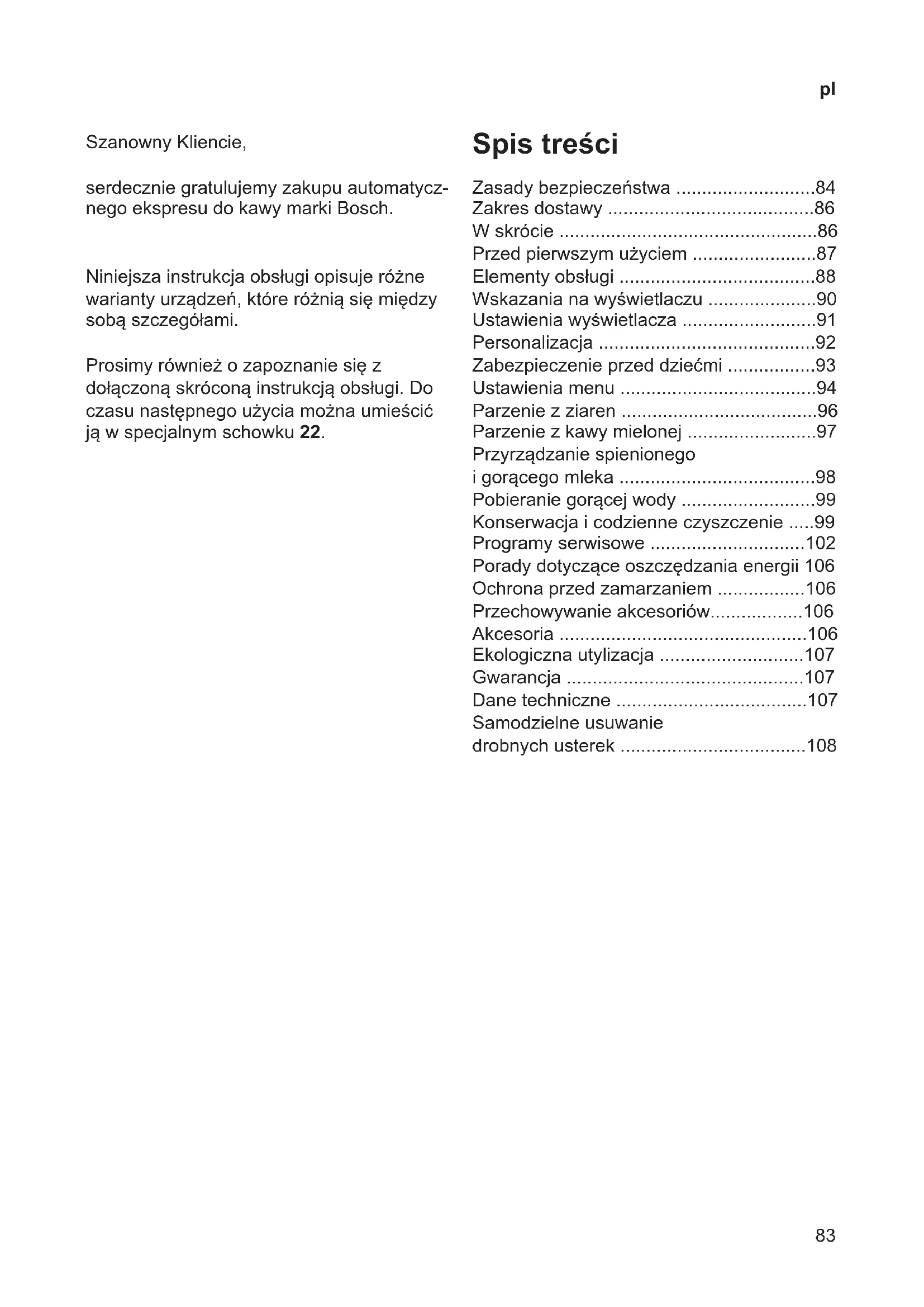

Spis treści

Zasady bezpieczeństwa ....84

Zakres dostawy 86

W skrócie ....86

Przed pierwszym użyciem ....87

Elementy obsługi ....88

Wskazania na wyświetlaczu .....90

Ustawienia wyświetlacza 91

Personalizacja 92

Zabezpieczenie przed dziećmi .....93

Ustawienia menu 94

Parzenie z ziaren 96

Parzenie z kawy mielonej .....97

Przyrządzanie spienionego i gorącego mleka ....98

Pobieranie gorącej wody .....99

Konserwacja i codzienne czyszczenie .....99

Programy serwisowe ....102

Porady dotyczące oszczędzania energii 106

Ochrona przed zamarzaniem .....106

Przechowywanie akcesoriów....106

Akcesoria 106

Ekologiczna utylizacja ....107

Gwarancja ....107

Dane techniczne 107

Samodzielne usuwanie

drobnych usterek ....108

pl

Zasady bezpieczeństwa

Należy dokładnie przeczytać instrukcję obsługi, przestrzegać jej i zachować ją! Przekazując urządzenie innej osobie należy dołączyć niniejszą instrukcję. To urządzenie jest przeznaczone do przygotowywania małych ilości produktu na użytek domowy, w warunkach zbliżonych do domowych, lub do zastosowań niekomercyjnych. Warunki zbliżone do domowych obejmują na przykład zastosowanie w kuchniach dla pracowników w sklepach, biurach, gospodarstwach rolnych i innych małych fi rmach. Urządzenie może być także używane przez gości w pensjonatach, małych hotelach i podobnych obiektach mieszkalnych.

⚠ Niebezpieczeństwo porażenia prądem!

Urządzenie należy zawsze podłączać do sieci elektrycznej i stosować zgodnie z danymi na tabliczce znamionowej. Ze względów bezpieczeństwa wszelkie naprawy urządzenia, takie jak np. wymiana uszkodzonego kabla sieciowego, może przeprowadzać wyłącznie nasz serwis.

Dzieciom powyżej 8 lat oraz osobom o zredukowanych zdolnościach fi zycznych, sensorycznych i umysłowych lub nieposiadającym odpowiedniego doświadczenia i/lub wiedzy wolno używać urządzenia tylko pod warunkiem, że znajdują się pod opieką innych osób lub zostały poinstruowane w zakresie bezpiecznej obsługi urządzenia i rozumieją zagrożenia z niej wynikające. Dzieci poniżej 8 lat nie mogą obsługiwać urządzenia. Należy uniemożliwić im dostęp do urządzenia i przewodu podłączeniowego. Dzieciom nie wolno bawić się urządzeniem. Czynności z zakresu czyszczenia i normalnej konserwacji urządzenia nie mogą być wykonywane przez dzieci, chyba że są one w wieku co najmniej 8 lat i pod nadzorem.

Nigdy nie zanurzać urządzenia ani przewodu sieciowego w wodzie. Użytkować tylko wtedy, gdy przewód zasilania oraz urządzenie są sprawne. W razie błędu natychmiast odłączyć wtyczkę od gniazda i wyłączyć napięcie sieciowe.

Urządzenie zawiera magnesy trwałe, które mogą mieć wpływ na elektroniczne implanty, takie jak np. rozruszniki serca lub pompy insulinowe. Osoby noszące elektroniczne implanty proszone są o zachowanie minimalnego odstępu 10 cm od przedniego panelu urządzenia.

⚠Ryzyko uduszenia!

Nie wolno pozwalać dzieciom bawić się opakowaniem. Drobne elementy przechowywać w bezpiecznym miejscu, ponieważ mogą zostać połknięte.

⚠ Niebezpieczeństwo odniesienia obrażeń!

Nie wkładać palców do młynka do kawy. Nieodpowiednie używanie urządzenia może prowadzić do powstania obrażeń.

⚠ Niebezpieczeństwo poparzenia!

Spieniacz mleka silnie się nagrzewa. Po użyciu odczekać do ostygnięcia, a dopiero potem dotykać. Powierzchnie elementu grzejnego lub płyty grzewczej mogą być gorące jeszcze przez jakiś czas po użyciu.

pl

Zakres dostawy

(rysunek A na rozkładanych stronach)

a Automatyczny ekspres do kawy
b Instrukcja obsługi
© Skrócona instrukcja obsługi
d Spieniacz mleka

e Pasek do mierzenia poziomu twardości wody
f Miarka do kawy
⑨ Pojemnik na mleko, izolowany *
hFiltrwody *

W skrócie

(rysunki B, C, D, E i F na rozkładanych stronach)

1 Wyłącznik sieciowy O/I
2 Przycisk (Personalizacja)
3 Przycisk Ⓧ (Programy serwisowe)
4 Przyciski wyboru ∧ ∨
5 Wyświetlacz
a) Pasek stanu
b) Pasek wyboru
c) Pasek nawigacji

6 Pokrętło ustawień wyświetlacza

7 Przycisk i (menu informacyjne)

8 Przycisk start (napoje/programy)

9Wylotkawy, obracany, z regulacją wysokości

10 System mleka, z regulacją wysokości i możliwością zdjęcia (pobiera-nie mleka / gorącej wody)

a) Część górna

b) Część dolna

c) Wężyk

d) Rurka do mleka

11 Wyjmowany pojemnik na wodę

12 Pokrywa pojemnika na wodę

13 Schowek do miarki do kawy

14 Miarka do kawy (pomoc w montowaniu filtra wody)

15 Pojemnik na kawę ziarnistą
16 Pokrywa zachowująca aromat
17 Pokrętło regulacji stopnia zmielenia
18 Szufladka (na kawę mieloną / tabletkę czyszczącą)

19 Drzwiczki zaparzacza

20 Zaparzacz
a) Blokada
b) Ostona

21 Dźwignia zaparzacza

22 Schowek na skróconą instrukcję obsługi

23 Pojemnik na skropliny

a) Ostona

b) Kratka ociekowa

c) Zbiornik na fusy

24 Schowek na kabel

25 Tabliczka znamionowa (nr E; FD)

26 Pojemnik na mleko, izolowany *

27 Podgrzewacz filiżanek *

28 Przycisk podgrzewacza filiżanek, podświetlany *

29 Filtr wody *

W zależności od modelu:

Pozycje oznaczone * występują tylko w niektórych modelach urządzeń.

Przed pierwszym użyciem

Informacje ogólne

Odpowiednie pojemniki należy napełniać tylko czystą, zimną wodą niezawierającą dwutlenku węgla oraz wyłącznie palonymi ziarnami kawy (najlepiej specjalnymi mieszankami ziaren kawy do ciśnieniowych lub automatycznych ekspresów do kawy). Nie stosować kawy ziarnistej lukrowanej, karmelizowanej lub z innymi dodatkami zawierającymi cukier, gdyż powoduje to zapychanie zaparzacza.

W urządzeniu można ustawić twardość wody. Fabrycznie ustawiona jest twardość wody 4. Ustalić twardość wody za pomocą dołączonego paska testowego. Jeżeli stopień twardości wody jest inny niż 4, należy po uruchomieniu odpowiednio zaprogramować urządzenie (patrz rozdział „Ustawienia menu – TWARDOŚĆ WODY”).

Pierwsze włączenie

- Automatyczny ekspres do kawy należy ustawić na równej i dostosowanej do jego ciężaru, wodoodpornej powierzchni.

Ważne: Urządzenie użytkować wyłącznie w pomieszczeniach, w których nie występują temperatury ujemne. Jeśli urządzenie było transportowane lub przechowywane w temperaturze niższej niż 0 °C, przed jego uruchomieniem odczekać przynajmniej 3 godziny.

- Wyjąć kabel sieciowy ze schowka 24 i podłączyć do sieci. Długość można regulować, cofając kabel lub go wyciągając. W tym celu ustawić urządzenie na ścianie tylnej, np. na krawędzi blatu, i ciągnąć kabel do dołu lub przesuwać do góry.

- Otworzyć pokrywę pojemnika na wodę 12. - Wyjąć pojemnik na wodę 11, wypłukać go i napełnić świeżą zimną wodą. Przestrzegać oznaczenia „max”.

- Włożyć prosto pojemnik na wodę 11 i docisnąć w dół.

- Zamknąć pokrywę pojemnika na wodę 12. - Napełnić pojemnik na kawę ziarnistą 15.

- Nacisnąć wyłącznik sieciowy 1 O/I, przycisk 8 start świeci, a na wyświetlaczu 5 wyświetlają się różne języki. Dostępne są następujące języki:

TES8.. DE

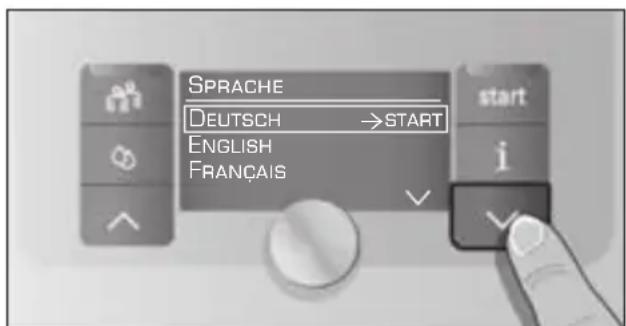

- Przyciskami 4 ∧ i √ wybrać język, w którym wyświetlane będą kolejne komunikaty.

SPRACHE DEUTSCH →START ENGLISH FRANÇAIS

Wybrany język jest oznaczony ramką.

• Nacisnąć przycisk 8 start, wybrany język jest zapisany.
• Na wyświetlaczu 5 wyświetla się logo marki. Urządzenie nagrzewa się i płucze, a z wylotu kawy 9 wypływa trochę wody.

pl

- Gdy na wyświetlaczu 5 podświetlają się symbole wyboru napoju i przycisk 8 start, urządzenie jest gotowe do pracy.

ESPRESSO

Informacja: Ustawienia fabryczne automatycznego ekspresu do kawy zapewniają optymalną pracę urządzenia. Po upływie ustwionego czasu urządzenie wyłącza się automatycznie (patrz rozdział „Ustawienia menu – AUTOM. WYŁ”).

Wskazówka: W przypadku uruchomienia urządzenia po raz pierwszy, włączenia programu serwisowego lub długiego okresu beczynności urządzenia pierwszy napój nie będzie miał właściwego smaku i nie należy go pić.

Po uruchomieniu automatycznego ekspresu do kawy uzyskanie jedwabistej i sztywnej pianki kremowej możliwe jest dopiero po zaparzeniu kilku filiżanek.

Elementy obsługi

Wyłącznik sieciowy O / I

Urządzenie można włączać lub wyłączać wyłącznikiem sieciowym 1 O/I. W momencie wyłączania i wyłączania urządzenie jest automatycznie przepłukiwane.

Urządzenie nie jest przepłukiwane, gdy:

• w chwili włączenia jest jeszcze nagrzane.
• przed wyłączeniem nie pobrano kawy.

Urządzenie jest gotowe do pracy, gdy na wyświetlaczu 5 podświetlają się symbole wyboru napoju i przycisk 8 start.

Przycisk 📁 Personalizacja

Urządzenie ma możliwość zapisywania i aktywacji indywidualnych ustawień parzenia kawy. Zapisywanie i aktywacja, patrz wskazówki zamieszczone w rozdziale „Personalizacja”.

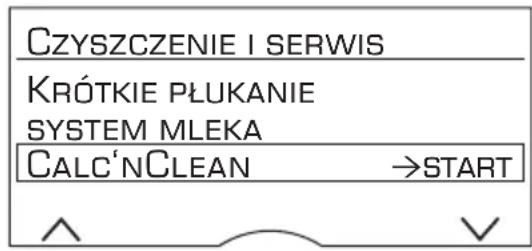

Przycisk ⏻ Programy serwisowe

Poprzez krótkie naciśnięcie przycisku 3 ♘ można włączyć menu programów serwisowych. Program należy wykonać w sposób opisany w rozdziale „Programy serwisowe”. Po długim wciśnięciu włącza lub wyłącza się zabezpieczenie przed dziećmi, patrz rozdział „Zabezpieczenie przed dziećmi”.

Pokrętło

Obracając pokrętło 6 w lewo i w prawo, można zmieniać opcje na wyświetlaczu 5 lub ustawiać parametry w menu.

Przyciski wyboru ∧ i ∨

Za pomocą przycisków wyboru 4 ∧ i √ można poruszać się w dół i w górę po poziomach menu (pasek nawigacji 5c).

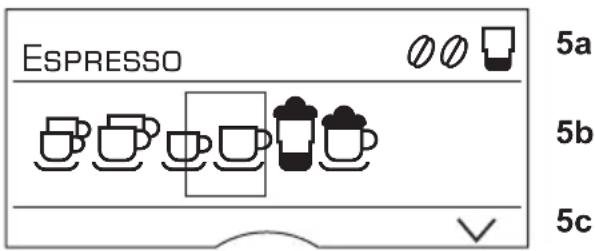

Wyświetlacz

Na wyświetlaczu 5 wyświetlają się symbole opcji, mocy i ilości kawy oraz teksty ustawień, aktualnych procesów i komunikatów. Ustawień dokonuje się za pomocą pokrętła 6 i przycisków wyboru 4. Wybrane ustawienie jest oznaczone ramką.

Na pasku stanu 5a wyświetla się nazwa napoju oraz – w przypadku kawy – ustawionamoc Ⓞ¶ i ilość 📁.

Na pasku wyboru 5b wyświetlają się symbole wyboru napoju.

Strzałki na pasku nawigacji 5c wskazują, po której stronie znajdują się kolejne poziomy menu.

Dalsze informacje można znaleźć w rozdziale „Wskazania na wyświetlaczu”.

Przycisk start

Po naciśnięciu przycisku 8 startrozpoczyna się przyrządzanie napoju lub uruchamiany jest program serwisowy.

Aby przerwać pobieranie wcześniej, nacisnąć ponownie przycisk 8 start podczas przyrządzania napoju.

Przycisk i ustawienia

Przycisk 7 i służy do wyświetlania informacji (nacisnąć krótko) i dokonywania ustawień (przytrzymać wciśnięty przez co najmniej 3 sekundy).

Wyświetlanie informacji

W menu Info można wyświetlić następujące informacje:

• kiedy konieczny jest następny serwis.
• ile napojów zostało zaparzonych od momentu uruchomienia automatycznego ekspresu do kawy.

- Nacisnąć krótko przycisk 7 i i wybrać opcję przyciskami 4 ∧ i √.

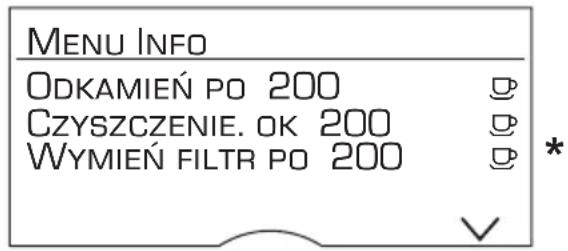

MENU INFO ODKAMIEŃ PO 200 CZYSZCZENIE. OK 200 WYMIEN FILTR PO 200

MENU INFO
KAWY:	11
NAPOJE MLECZNE	15
GORACA WODA	2L
^

* Świeci tylko wtedy, gdy filtr jest aktywny.

Ponownie nacisnąć krótko przycisk 7 i, aby powrócić do wyboru napoju. Po ok. 10 sekundach bezczynności urządzenie automatycznie powraca do wyboru napojów.

Dokonywanie ustawień

Patrz rozdział „Ustawienia menu”.

pl

Wybór stopnia zmielenia

Stopień zmielenia kawy ustawia się pokrętem 17.

⚠Uwaga!

Stopień zmielenia regulować tylko przy pracującym młynku do kawy! W przeciwnym razie można uszkodzić urządzenie. Nie wkładać palców do młynka do kawy.

- Podczas pracy młynka ustawić pokrętłem 17 stopień zmielenia kawy od drobnego (a: Obrócić w kierunku przeciwnym do ruchu wskazówek zegara) do grubszego (b: Obrócić w kierunku zgodnym z ruchem wskazówek zegara).

a

Informacja: Nowe ustawienie jest zauważalne dopiero począwszy od drugiej filiżanki.

Wskazówka: Jeśli na wyświetlaczu wyświetla się komunikat USTAW GRUBSZY STOPIEŃ ZMIELENIA, ziarna kawy są mielone zbyt drobno. Ustawić grubszy stopień zmielenia.

Porada: W przypadku ciemno palonych ziaren należy nastawić drobniejsze miele-nie, natomiast w przypadku, gdy ziarna są jaśniejsze – grubsze mielenie.

Podgrzewacz filiżanek (w zależności od modelu)

⚠ Uwaga!

Podgrzewacz filiżanek 27 mocno się nagrzewa!

Automatyczny ekspres do kawy jest wyposażony w podgrzewacz filiżanek 27, który można włączyć lub wyłączyć za pomocą przycisku 28. Po włączeniu podgrzewacza 27 świeci się przycisk 28.

Porada: W celu optymalnego podgrzania filiżanek należy je postawić dnem na podgrzewaczu27.

Wskazania na wyświetlaczu

Komunikaty na wyświetlaczu

Na wyświetlaczu 5 wyświetlają się różne komunikaty.

Informacje (w zależności od modelu)

Na przykład:

ESPRESSO

NIEDŁUGO ZABRAKNIE WODY

Polecenia

Na przykład:

ESPRESSO

NAPEŁNIJ POJEMNIK NA WODE

Ustawienia wyświetlacza

Za pomocą przycisków 4 ∧ i ∨ można w poziomach menu wybrać następujące menu:

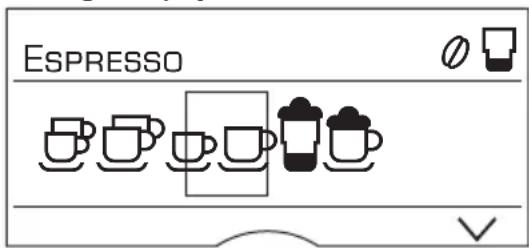

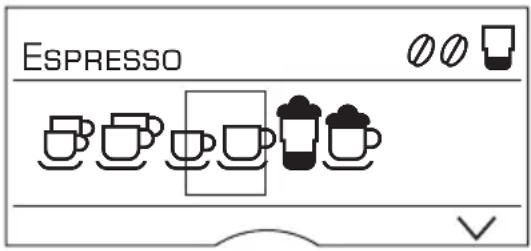

Wybór napoju

ESPRESSO

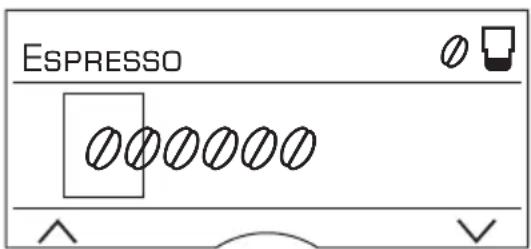

Moc kawy (dotyczy tylko kawy)

ESPRESSO

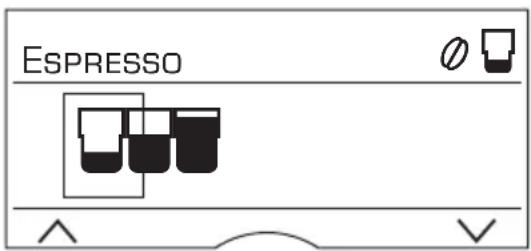

Ilość napoju

ESPRESSO

Określanie indywidualnych ilości napoju na filiżankę

My coffee (w zależności od modelu)

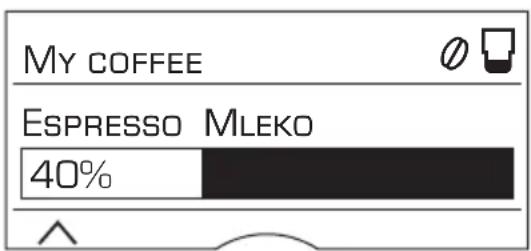

MY COFFEE EspRESSO MLEKO 40%

Za pomocą pokrętła 6 można ustawić w menu następujące parametry:

Ustawienia – Wybór napoju

2 x ESPRESSO
2 x KAWA
EspRESSO
KAWA
KAWA Z MLEKIEM
(w zależności od modelu)
MACCHIATO
CAPPUCCINO
My COFFEE
(w zależności od modelu)
PIANKA Z MLEKA
CIEPŁE MLEKO
GORACA WODA

Ustawienia – Moc kawy

∅ bardzo łagodna
⑩① tagodna
normalna
mocna
bardzo mocna
2x Ⓞ aromaDouble Shot mocna
2x 000 aromaDouble Shot mocna +
2x 🔍 🔍 🔍 aromaDouble Shot mocna ++

aromaDoubleShot

Im dłużej trwa parzenie kawy, tym napój jest bardziej gorzki i uwalnia niepożądany aromat. Może mieć to negatywny wpływ na smak oraz łatwość przyswajania. Dlatego w celu parzenia bardzo mocnej kawy urządzenie TES8.. wyposażono w specjalną funkcję aromaDouble Shot. Po przygotowaniu połowy ilości kawa jest mielona i zaparzana ponownie, dzięki czemu uwalniane są wyłącznie przyjemne zapachy. Z funkcji aromaDouble Shot można skorzystać w przypadku każdego typu kawy z wyjątkiem ESPRESSO 📋 z małą ilością napoju na filiżankę, 2 x ESPRESSO 📋 oraz 2 x KAWA 📋.

Ustawienia – Ilość napoju

mała

średnia

duża

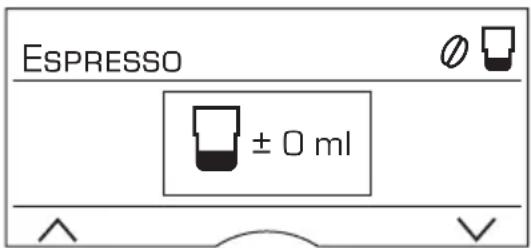

Ustawienia – Indywidualna ilość napoju na filiżankę

Obracając pokrętłem 6 można indywidualnie dostosować zadaną ilość napoju ☐, ☐ lub ☐ do wielkości filiżanki. Ilość napoju można regulować odpowiednio do wybranego napoju. Strzałka na symbolu ☐ w prawym górnym rogu wyświetlacza informuje, czy ilość napoju na filiżankę została zwiększona lub zmniejszona. Po wybraniu opcji, np. KAWA ☐, wyświetla się regulacja ilości napoju na filiżankę w mililitrach. W przypadku napojów kawowych z dodatkiem mleka, np. CAPPUCCINO ☐, wyświetla się regulacja ilości napoju na filiżankę łącznie z ilością mleka (pianki) w mililitrach.

Ważne: Podawana ilość w ml jest przy-bliżona i może się znacząco różnić np. w zależności od jakości pianki, stopnia zmie- lenia kawy lub rodzaju użytego mleka.

Ustawienia – My coffee (w zależności od modelu)

Oprócz mocy i ilości kawy w ustawieniu indywidualnym MY COFFEE ☐ ^+ można wybrać proporcje espresso i mleka w krokach co 20 %:

- W tym celu należy obracać pokrętło 6.

Personalizacja

W menu USTAWIENIA UŻYTKOWNIKA można utworzyć maksymalnie 6 profili użytkownika. W profilach użytkownika zapisane są wybrane temperatury kawy i gorącej wody.

Ważne: Ustawienia w opcji „Personalizacja” (przycisk 2 m⁰) nie są identyczne jak ustawienia w opcji „Ustawienia menu” (przycisk7 i) i odwrotnie.

Tworzenie lub zmiana użytkownika

- Przez co najmniej 3 sekundy przytrzymać wciśnięty przycisk 2

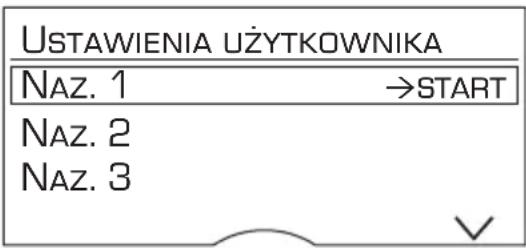

Wyświetla się menu:

USTAWIENIA UŻYTKOWNIKA Naz. 1 →START Naz. 2 Naz. 3

- Za pomocą przycisku wyboru wybrać użytkownika i nacisnąć przycisk 8 start.

Na wyświetlaczu wyświetla się następujący wybór:

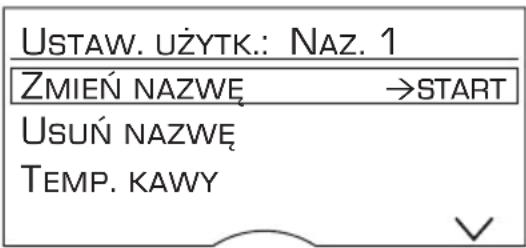

USTAW. UŻYTK.: Naz. 1 ZMIEŃ NAZWĘ →START USUŃ NAZWĘ TEMP. KAWY

- Aby zmienić nazwę użytkownika, przejść przyciskiem wyboru do ZMIEŃ NAZWE →START i nacisnąć przycisk 8 start.

Na wyświetlaczu wyświetla się pole wprowadzania:

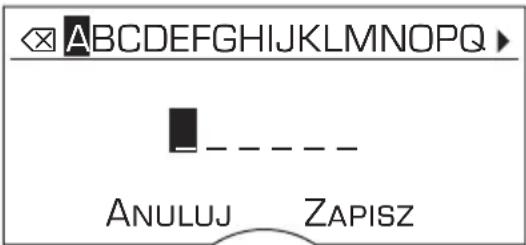

ABCDEFGHIJKLMNOP AnuluJ ZAPISZ

• Obracając pokrętłem 6 wybrać literę lub cyfrę.
• Zatwierdzić przyciskiem 8 start.

Dla nazwy użytkownika dostępnych jest 6 pół. Aby usunąć wprowadzone dane, wybrać symbol ✉ i nacisnąć przycisk 8 start.

Wskazówka: Naciśnięcie przycisku √ powoduje zapisanie danych. Naciśnięcie przycisku ∧ powoduje anulowanie procesu.

Informacja: Wprowadzone informacje można w każdej chwili nadpisać.

Aby usunąć użytkownika, za pomocą przycisku wyboru wybrać Usuń NAZWĘ → START i nacisnąć przycisk 8 start.

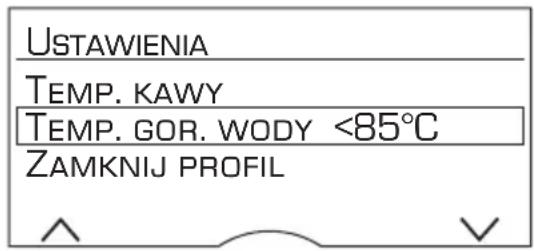

Zapisywanie temperatur

• Za pomocą przycisku wyboru wybrać TEMP. KAWY lub TEMP. GOR. WODY.
• Pokrętłem 6 wybrać odpowiednie ustawienie.
• Nacisnąć przycisk 2 📂. Ustawienia są zapisane.

Aromalntense (w zależności od modelu) Intensywność smaku espresso lub kawy można indywidualnie regulować poprzez ustawienie szybkości parzenia.

• W tym celu za pomocą przycisku wyboru wybrać AROMAINTENSEESPRESSO lub AROMAINTENSEKAWA.
• Następnie pokrętem 6 wybrać normalną szybkość parzenia, np. ESPRESSO STANDARD, lub parzenie wolne, np. ESPRESSO INTENSYWNE.
• Nacisnąć przycisk 📂. stawienia są zapisane.

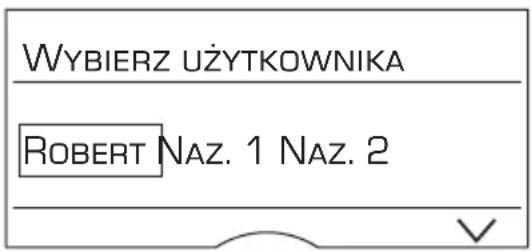

Aktywacja profilu użytkownika

- Krótko nacisnąć przycisk 📞.

Wyświetla się menu z profilami użytkowników:

WYBIERZ UŻYTKOWNIKA ROBERT Naz. 1 Naz. 2

- Wybrać pokrętem 6 profil użytkownika i nacisnąć przycisk 8 start.

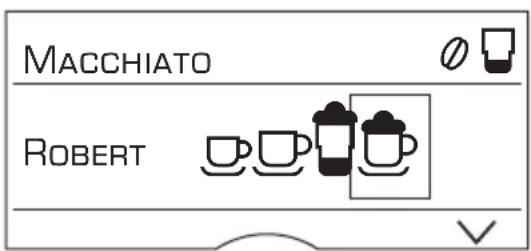

Wyświetla się menu wyboru napoju:

MACCHIATO ROBERT

• Ustawić napój, moc kawy itd. (patrz rozdział „Ustawienia na wyświetlaczu”).
• Pobrać napój (patrz rozdział „Parzenie z ziaren”).
• Wybrane ustawienia zostaną zapamiętane.

- Poprzez naciśnięcie przycisku 2 ① wyjść z indywidualnego menu.

Informacja: Jeśli wyjście z menu ma odbywać się automatycznie, opcję taką można ustawić w sposób opisany w rozdziale „Ustawienia menu – ZAMKNIJ PROFIL”.

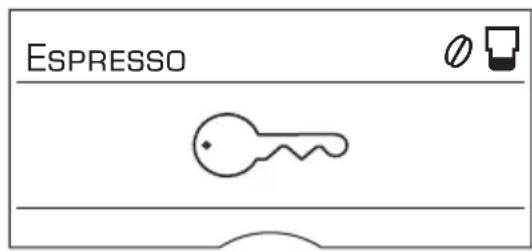

Zabezpieczenie przed dziećmi

Aby chronić dzieci przed oparzeniami, można zablokować urządzenie.

- Nacisnąć przycisk 3 🔒 i przytrzymać przez co najmniej 3 sekundy. Na wyświetlaczu 5 wyświetla się symbol klucza i zabezpieczenie przed dziećmi jest aktywne.

ESPRESSO

Obsługa urządzenia nie jest teraz możliwa.

W zależności od modelu:

Podgrzewacz filiżanek 27 jest wyłączony.

- Aby wyłączyć zabezpieczenie przed dziećmi, nacisnąć ponownie przycisk 3 ☎ przez co najmniej 3 sekundy; symbol klucza na wyświetlaczu 5 znika.

pl

Ustawienia menu

- Nacisnąć przycisk 7 i i przytrzymać przez co najmniej 3 sekundy. Wyświetlają się teraz różne możliwości ustawień.

USTAWIENIA TEMP. KAWY TEMP. GOR. WODY <85°C ZAMKNIJ PROFIL

Przyciskami 4 ∧ i √ można wybierać różne ustawienia.

Wskazówka: Wprowadzone zmiany zostaną automatycznie zapisane. Dodatkowe potwierdzenie nie jest konieczne. Jeśli przez ok. 2 min. nie wprowadzi się żadnych danych, menu zamyka się automatycznie.

Można dokonać następujących zmian ustawień:

JEZYK

- Obracając pokrętłem 6 można wybrać żądany język.

AROMAINTENSEESPRESSO

(w zależności od modelu)

Intensywność smaku espresso można indywidualnie regulować poprzez ustawienie szybkości parzenia.

- Obracając pokrętłem 6 można wybrać normalną szybkość parzenia ESPRESSO STANDARD lub parzenie wolne ESPRESSO INTENSYWNE.

Informacja: Wybór metody parzenia jest aktywny także przy przyrządzaniu CAPPUCCINO i MACCHIATO. Nie ma on wpływu na tworzenie pianki mlecznej.

AROMAINTENSEKAWA

(w zależności od modelu)

Intensywność smaku kawy można indywidualnie regulować poprzez ustawienie szybkości parzenia.

- Obracając pokrętłem 6 można wybrać normalną szybkość parzenia KAWA STANDARD lub parzenie wolne KAWA INTENSYWNA.

Informacja: Wybór metody parzenia jest aktywny także przy przyrządzaniu KAWA z MLEKIEM i MY COFFEE. Nie ma on wpływu na ciepłe mleko.

TEMP. K AW Y

- Obracając pokrętem 6 można ustawić temperaturę kawy. Ustawienie to obowiązuje dla wszystkich sposobów przyrządzania z wyjątkiem ustawień indywidualnych w opcji „Personalizacja”.

TEMP. GOR. WODY

- Obracając pokrętem 6 można ustawić temperaturę. Ustawienie to obowiązuje dla wszystkich sposobów przyrządzania z wyjątkiem ustawień indywidualnych w opcji „Personalizacja”.

ZAMKNIJ PROFIL

- Tutaj można ustawić, czy tryb personalizacji należy opuszczać automatycznie AUTO. czy ręcznie RĘCZ.

AUTOM. WYL

- Obracając pokrętem 6 można ustawić czas od ostatniego przyrządzania napojów, po upływie którego urządzenie automatycznie się wyłączy.

Można ustawić czas od 5 minut do 8 godzin.

WYL. PODG. FIL. ZA

(w zależności od modelu)

Tutaj można ustawić czas, po upływie którego podgrzewacz filiżanek 27 automatycznie się wyłączy.

- Ustawić żądany czas pokrętem 6.

KONTRAST

Kontrast wyświetlacza 5 można regulować od -10 do +10. Ustawienie fabryczne wynosi +0.

- Pokrętem 6 wybrać odpowiednie ustawienie.

TWARDOŚĆ WODY

- Obracając pokrętłem 6 można wybrać twardość wody 1, 2, 3 i 4.

Informacja: Poprawne ustawienie twardości wody jest istotne dla właściwej sygnalizacji konieczności odkamieniania. Domyślnie twardość wody jest ustawiona na stopień 4.

Twardość wody można ustalić za pomocą dołączonego paska testowego lub uzyskując stosowne informacje w lokalnym zakładzie wodociągowym.

- Pasek testowy zanurzyć na moment w wodzie i po 1 minucie odczytać wynik.

Stopień Stopień twardości wody

	Niem. (°dH) Franc. (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

FILTR WODY

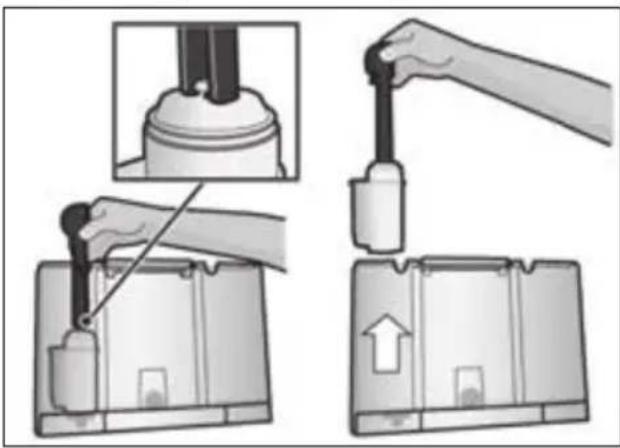

Przed użyciem nowego filtra wody 29 należy go wypłukać.

- W tym celu mocno wcisnąć filtr wody 29 za pomocą miarki do kawy 14 do pojemnika na wodę 11. Napełnić pojemnik wodą do znaku „max”.

- Za pomocą pokrętła 6 wybrać opcję START i nacisnąć przycisk 8 start.

WSTAW POJEMNIK 1 L POD SPIENIACZ, WŁÓŻ RURKĘ DO POJ. →START

- Pod spieniaczem mleka 10 ustawić pojemnik o pojemności 1 l.

- Włożyć koniec rurki 10d do pojemnika.

- Nacisnąć przycisk 8 start. Woda przepływa przez filtr 29, płucząc go.

- Następnie opróżnić pojemnik.

Urządzenie jest ponownie gotowe do pracy.

Informacja: Płukanie filtra 29 włącza jednocześnie ustawienie dla wskazania wymiany filtra.

Szczegółowe informacje o filtrze wody znajdują się w załączonej instrukcji obsługi filtra.

W przypadku wyświetlenia się komunikatu KONIECZNOŚĆ ZAMIANY FILTRU lub najpóźniej po 2 miesiącach filtr 29 traci sku-teczność. Z przyczyn higienicznych i aby zapobiec osadzaniu się kamienia (może to prowadzić do uszkodzenia urządzenia) należy go wymienić.

Filtry wody można nabywać w handlu albo w serwisie (patrz rozdział „Akcesoria”).

Jeżeli nie będzie używany nowy filtr 29, należy ustawić opcję FILTR WODY w pozycji NIE.

Informacja: Jeśli urządzenie nie było używane przez dłuższy czas (np. urlop), przed jego ponownym użyciem należy wypłukać filtr 29. W tym celu wystarczy pobrać jedną filiżankę gorącej wody.

pl

ZABEZP. TRANSP.

- Aby uniknąć uszkodzeń spowodowanych zamarzaniem podczas transportu i przechowywania, należy całkowicie opróżnić urządzenie.

Informacja: Urządzenie musi być gotowe do pracy, a pojemnik na wodę 11 napełniony.

- Nacisnąć przycisk 8 start, urządzenie automatycznie opróżnia system przewodów i wyłącza się.

- Opróżnić pojemnik na wodę 11 i pojemnik na skropliny 23.

USTAW. FABR.

Można usunąć własne ustawienia i przywrócić ustawienia fabryczne.

- W celu przywrócenia ustawień fabrycznych nacisnąć przycisk 8 start.

Informacja: Ustawienia fabryczne urządzenia można też przywrócić ręcznie za pomocą kombinacji przycisków. Urządzenie musi być całkowicie wyłączone.

- Nacisnąć jednocześnie przyciski 4 ∧ i √ oraz wyłącznik sieciowy 1 O/I i przytrzymać przez co najmniej 5 sekund. Nacisnąć przycisk 8 start; ustawienia fabryczne zostaną przywrócone.

Parzenie z ziaren

Automatyczny ekspres do kawy miele świeżą kawę do każdego parzenia. Zaleca się stosowanie mieszanek kawy przeznaczonych do automatów tradycyjnych lub espresso. Aby zapewnić optymalną jakość, kawę należy przechowywać w chłodnym miejscu, w szczelnym opakowaniu, lub w stanie zamrożonym. Możliwe jest również mielenie zamrożonych ziaren.

Ważne: Pojemnik na wodę 11 należy codziennie napełniać świeżą, zimną wodą. Pojemnik 11 musi zawsze zawierać ilość wody niezbędną do pracy urządzenia.

Porada (w zależności od modelu): Filiżanki, przede wszystkim małe o grubych ściankach do espresso, podgrzać na podgrzewaczu 27.

Różne rodzaje kawy można przyrządzać w prosty sposób, naciskając odpowiedni przycisk.

Wskazówka: W przypadku niektórych ustawień kawa jest przygotowywana w dwóch etapach (patrz sekcja „ aromaDouble Shot“). Należy odczekać, aż procedura całkowicie się zakończy.

Przyrzadzanie napojów bez mleka

Urządzenie musi być gotowe do pracy.

• Podgrzaną filiżankę (filiżanki) podstawić pod wylot kawy 9.
• Wybrać pokrętem 6 opcję 2 x ESPRESSO 📋, 2 x KAWA 📋, ESPRESSO 📋 lub KAWA 📋.

Na wyświetlaczu 5 wskazywany jest wybrany napój oraz moc i ilość kawy dla danego napoju.

ESPRESSO

Można zmieniać ustawienia (patrz rozdział „Ustawienia na wyświetlaczu”) lub dokonywać indywidualnych ustawień i je wywoływać (patrz rozdział „Personalizacja”).

• Nacisnąć przycisk 8 start.

Kawa jest parzona i nalewana do filiżanki (filiżanek).

Przyrzadzanie napojów z mlekiem

Urządzenie musi być gotowe do pracy.

• Zanurzyć rurkę 10d spieniacza mleka 10 w pojemniku na mleko 26.
• Obrócić wylot kawy 9 w prawo aż do zatrzaśnięcia.
• Podgrzaną filiżankę lub szklankę podstawić pod wylot kawy 9 i spieniacz mleka 10.
• Wybrać pokrętłem 6 opcję KAWA Z MLEKIEM 📋 (w zależności od modelu), MACCHIATO 📋, CAPPUCCINO 📋 lub MY COFFEE 📋 ^+ (w zależności od modelu).

Na wyświetlaczu 5 wskazywany jest wybrany napój oraz moc i ilość kawy dla danego napoju.

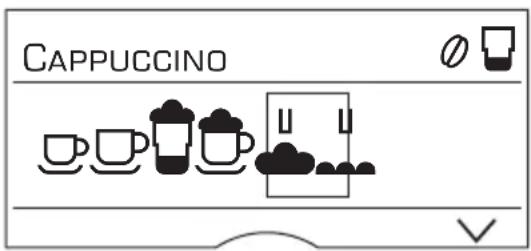

CAPPUCCINO

Można zmieniać ustawienia (patrz rozdział „Ustawienia na wyświetlaczu”) lub dokonywać indywidualnych ustawień i je wywoływać (patrz rozdział „Personalizacja”).

• Nacisnąć przycisk 8 start.

Najpierw do filiżanki lub szklanki nalewane jest mleko. Następnie kawa jest parzona i nalewana do filiżanki lub szklanki.

Ważne: Zaschnięte resztki mleka są trudne do usunięcia. Dlatego po każdym użyciu należy koniecznie umyć spieniacz mleka 10 letnią wodą (patrz rozdział „Czyszczenie systemu mleka”).

Parzenie z kawy mielonej

Automatyczny ekspres umożliwia także parzenie kawy z mielonych ziaren (nie z kawy rozpuszczalnej).

Wskazówka: Funkcja aromaDouble Shot nie może być używana podczas parzenia kawy mielonej.

Przyrzadzanie napojów bez mleka

Urządzenie musi być gotowe do pracy.

• Podgrzaną filiżankę (filiżanki) podstawić pod wylot kawy 9.
• Wybrać pokrętem 6 opcję ESPRESSO lub KAWA.
• Otworzyć szufladkę 18.
• Wsypać maksymalnie 2 płaskie miarki 14 kawy.

⚠Uwaga!

Nie wsypywać całych ziaren ani kawy rozpuszczalnej.

• Zamknąć szufladkę 18.

• Nacisnąć przycisk 8 start.

Kawa jest parzona i nalewana do filiżanki (filiżanek).

Wskazówka: W celu zaparzenia kolejnej filiżanki kawy powtórzyć procedurę. Jeśli w ciągu 90 sekund nie zostanie pobrana kawa, komora parzenia opróżnia się automatycznie, aby zapobiec przepełnieniu. Urządzenie jest płukane.

Przyrzadzanie napojów z mlekiem

Urządzenie musi być gotowe do pracy.

• Zanurzyć rurkę 10d spieniacza mleka 10 w pojemniku na mleko 26.
• Obrócić wylot kawy 9 w prawo aż do zatrzaśnięcia.
• Podgrzaną filiżankę lub szklankę podstawić pod wylot kawy 9 i spieniacz mleka 10.

pl

- Wybrać pokrętłem 6 opcję KAWA Z MLEKIEM 📋 (w zależności od modelu), MACCHIATO 📋, CAPPUCCINO 📋 lub MY COFFEE 📄⁺ (w zależności od modelu).

- Otworzyć szufladkę 18. - Wsypać maksymalnie 2 płaskie miarki 14 kawy.

⚠ Uwaga!

Nie wsypywać całych ziaren ani kawy rozpuszczalnej.

• Zamknąć szufladkę 18.
• Nacisnąć przycisk 8 start.

Najpierw do filiżanki lub szklanki nalewane jest mleko. Następnie kawa jest parzona i nalewana do filiżanki lub szklanki.

Ważne: Zaschnięte resztki mleka są trudne do usunięcia. Dlatego po każdym użyciu należy koniecznie umyć spieniacz mleka 10 letnią wodą (patrz rozdział „Czyszczenie systemu mleka”).

Wskazówka: W celu zaparzenia kolejnej filiżanki kawy / napoju mlecznego powtórzyć procedurę. Jeśli w ciągu 90 sekund nie zostanie pobrana kawa, komora parzenia opróżnia się automatycznie, aby zapobiec przepełnieniu. Urządzenie jest płukane.

Przyrzadzanie spienionego i gorącego mleka

⚠ Niebezpieczeństwo oparzenia!

Spieniacz mleka 10 mocno się nagrzewa. Po użyciu odczekać do ostygnięcia, a dopiero potem dotykać.

Urządzenie musi być gotowe do pracy.

• Zanurzyć rurkę 10d spieniacza mleka 10 w pojemniku na mleko 26.
• Podgrzaną filiżankę lub szklankę podstawić pod wylot spieniacza mleka 10.
• Wybrać pokrętem 6 opcję PIANKA Z MLEKA 📁 lub CIEPŁE MLEKO 📁.
• Nacisnąć przycisk 8 start.

Z wylotu spieniacza mleka 10 wypływa spienione lub ciepłe mleko.

Aby przerwać proces wcześniej, nacisnąć ponownie przycisk 8 start.

Informacja: Podczas przygotowywania gorącego mleka urządzenie może wydawać swiszczące odgłosy. Wynikają one z uwarunkowań technicznych spieniacza mleka 10.

Porada: Aby uzyskać optymalną piankę mleczną, zaleca się zastosowanie zimnego mleka o zawartości tłuszczu minimum 1,5 %.

Ważne: Zaschnięte resztki mleka są trudne do usunięcia. Dlatego po każdym użyciu należy koniecznie umyć spieniacz mleka 10 letnią wodą (patrz rozdział „Czyszczenie systemu mleka”).

Pobieranie gorącej wody

⚠ Niebezpieczeństwo oparzenia!

Spieniacz mleka 10 mocno się nagrzewa.

Po użyciu odczekać do ostygnięcia, a dopiero potem dotykać.

Przed pobraniem gorącej wody należy oczyścić spieniacz mleka.

Urządzenie musi być gotowe do pracy.

• Podgrzaną filiżankę lub szklankę podstawić pod wylot spieniacza mleka 10.
• Wybrać pokrętłem 6 opcję GORĄCA WODA
  • Nacisnąć przycisk 8 start.

ZDEJMIJ WEŻYK ZASYSAJĄCY MLEKO

→ START

- Zdjąć wężyk zasysający mleko 10c i nacisnąć przycisk 8 start.

Z wylotu spieniacza mleka 10 wypływa gorąca woda.

Aby przerwać proces wcześniej, nacisnąć ponownie przycisk 8 start.

Wskazówka: Temperaturę gorącej wody można ustawiać (patrz rozdział „Ustawienia menu”).

Konserwacja i codzienne czyszczenie

⚠ Niebezpieczeństwo porażenia prądem!

Przed przystąpieniem do czyszczenia wyciągnąć wtyczkę z gniazdka. Nigdy nie zanurzać urządzenia w wodzie. Nie stosować myjek parowych.

• Obudowę przecierać miękką, wilgotną ściereczką.
• Nie używać środków czyszczących zawierających alkohol lub spirytus.
• Nie używać szorstkich ścierek ani szorujących środków czyszczących.

• Pozostałości kamienia, kawy, mleka i środka czyszczącego i odkamieniacza należy natychmiast usunąć. Takie pozostałości mogą spowodować korozję.

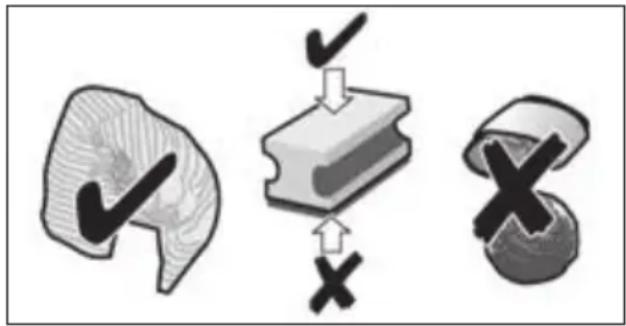

• Nowe ściereczki gąbczaste mogą zawierać sole. Sole mogą spowodować nalot rdzy na stali szlachetnej, dlatego przed użyciem należy je koniecznie starannie wypłukać.
• Pojemnik na skropliny 23 ze zbiornikiem na fusy 23c wyciągnąć do przodu. Zdjąć osłonę 23a i kratkę ociekową 23b. Opróżnić i umyć pojemnik na skropliny i zbiornik na fusy.

pl

Następujące części nie nadają się do mycia w zmywarce: osłona pojemnika na skropliny 23a, szufladka na kawę mieloną 18, zaparzacz 20, pojemnik na wodę 11, pokrywa zachowująca aromat 16 i pojemnik na mleko ze stali szlachetnej.

Następujące części nadają się do mycia w zmywarce: pojemnik na skropliny 23, kratka ociekowa 23b, zbiornik na fusy 23c, miarka do kawy 14 i pojedyncze części pokrywy pojemnika na mleko.

- Wyjąć szufladkę 18 i umyć pod bieżącą woda.

- Przetrzeć wnętrze urządzenia (mocowanie pojemników).

Ważne: Pojemnik na skropliny 23 i zbiornik na fusy 23c należy codziennie opróżniać i myć, aby zapobiec rozwojowi pleśni.

Wskazówka: Jeśli urządzenie jest włączane w stanie zimnym lub wyłączane po pobraniu kawy, przepłukuje się automatycznie. W ten sposób system czyści się samoczynnie.

Ważne: Jeśli urządzenie nie było używane przez dłuższy czas (np. przez okres urlopu), należy je dokładnie umyć, łącznie ze spieniaczemmleka10 i zaparzaczem 20.

Czyszczenie systemu mleka

Ważne: System mleka 10 należy koniecznie myć po każdym użyciu!

System mleka 10 można czyścić automatycznie (patrz rozdział „Programy serwisowe”) lub ręcznie.

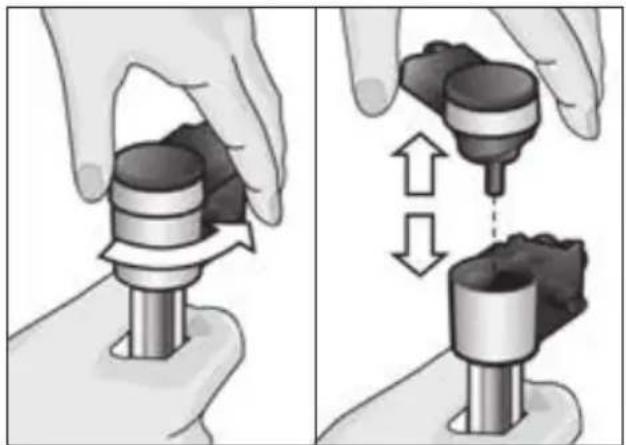

Rozkładanie systemu mleka 10 do czyszczenia:

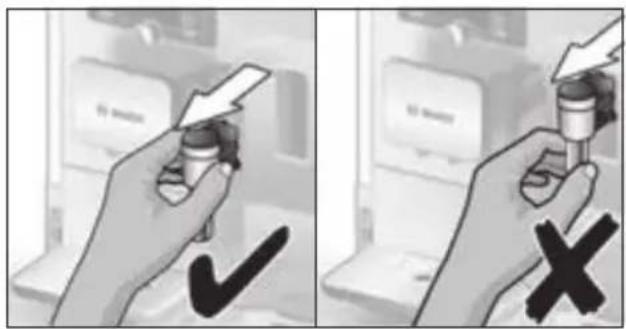

- Wyciągnąć system mleka 10 prosto do przodu z urządzenia.

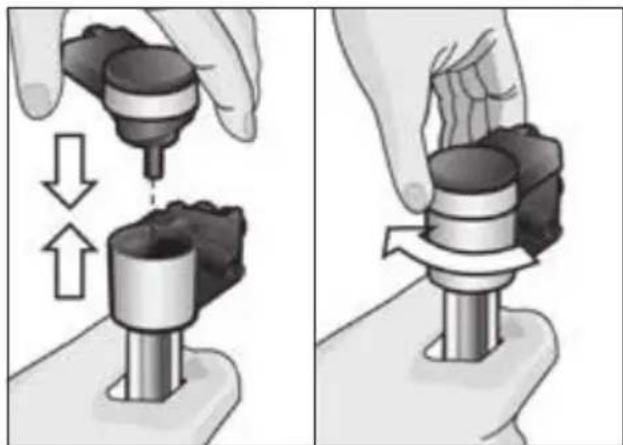

- Górną część 10a obrócić w kierunku przeciwnym do ruchu wskazówek zegara i zdjąć z dolnej części 10b.

• Poszczególne części umyc roztworem płynu do mycia naczyń i miękką ściereczką.
• Wszystkie części przepłukać czystą wodą i osuszyć.

- Poszczególne części ponownie złożyć. Następnie włożyć spieniacz mleka w urządzenie, wsuwając go do oporu do tyłu.

Informacja: Wszystkie części spieniacza mleka 10 można też myć w zmywarce.

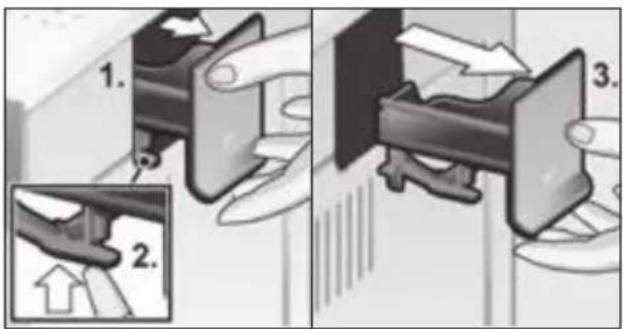

Czyszczenie zaparzacza (rysunek F) (patrz też skrócona instrukcja obsługi) W uzupełnieniu do automatycznego programu czyszczącego regularnie wyjmować i czyścić zaparacz 20.

• Wyłączyć urządzenie wyłącznikiem sieciowym 1 O/I, żaden przycisk nie świeci.
• Chwycić drzwiczki zaparzacza 19 od dołu i otworzyć.
• Przesunąć czerwoną blokadę 20a zaparzacza20 do końca w lewo.
• Wcisnąć dźwignię 21 całkowicie w dół. Zaparzacz jest zwolniony.
• Ostrożnie wyjąć zaparzacz 20, chwytając za wgłębienia.

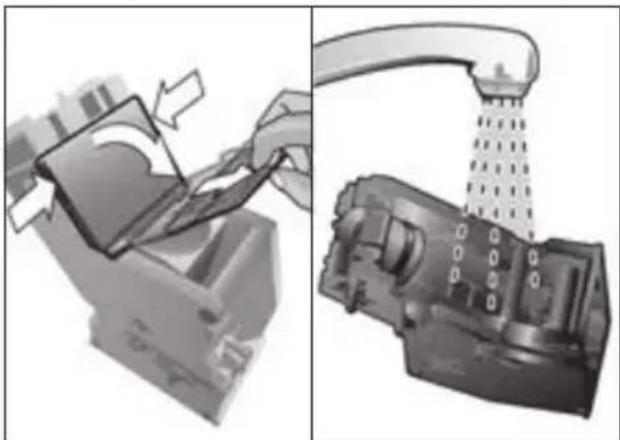

• Zdjąć osłone 20b zaparzacza i starannie umyć zaparacz 20 pod bieżącą wodą.

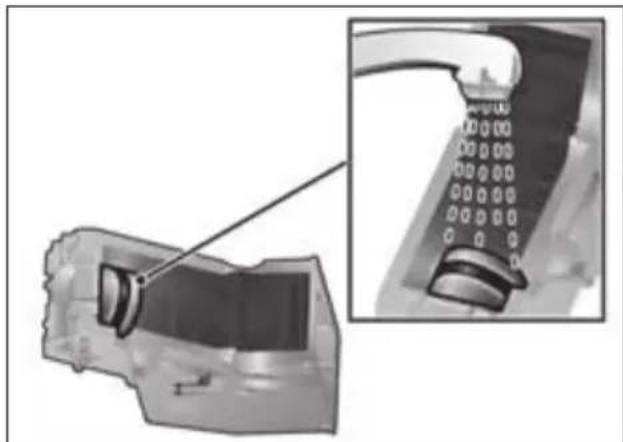

- Sitko zaparzacza starannie oczyścić pod strumieniem wody.

Ważne: Myć bez użycia płynu do mycia naczyń i nie myć w zmywarce.

• Wnętrze urządzenia starannie przetrzeć wilgotną ściereczką, usunąć ewentualne resztki kawy.
• Odczekać, aż zaparzacz 20 i wnętrze urządzenia wyschną.
• Ponownie założyć osłonę 20b na zaparzacz i wsunąć zaparzacz 20 do oporu w urządzenie.
• Wcisnąć dźwignię 21 całkowicie do góry.
• Przesunąć czerwoną blokadę 20a do końca w prawo i zamknąć drzwiczki 19.

pl

Programy serwisowe

Porada: Patrz też skrócona instrukcja obsługi w schowku 22.

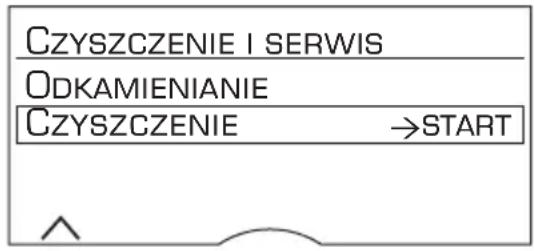

Co jakiś czas na wyświetlaczu 5 wyświetla się komunikat

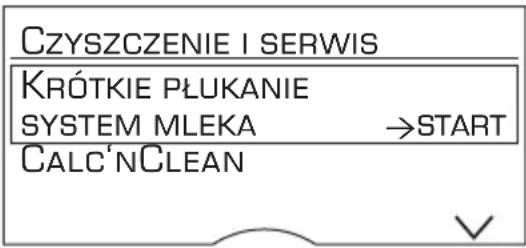

KRÓTKIE PŁUKANIE SYSTEM MLEKA lub

Konieczność odkam. lub

KONIECZNOŚĆ CZYSZCZENIA lub KONIECZNOŚĆCALC'NCLEAN.

W tym przypadku należy niezwłocznie oczyścić lub odkamienić urządzenie za pomocą odpowiedniego serwisowego.

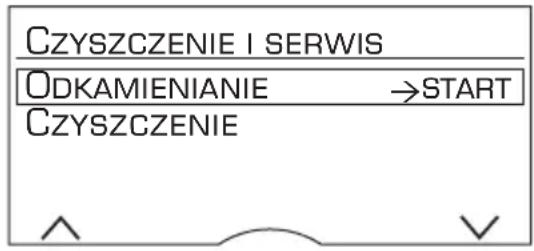

Opcje ODKAMIENIANIE i CZYSZCZENIE można alternatywnie połączyć za pomocą funkcji CALC'NCLEAN (patrz rozdział

„ Calc'nClean"). Niewykonanie programu serwisowego zgodnie z instrukcją może spowodować uszkodzenie urządzenia.

⚠ Uwaga!

Przy każdym programie serwisowym stosować odkamieniacz oraz środek czyszczący zgodnie z instrukcją. Nigdy nie przerywać programu serwisowego!

Nie pić powstałej cieczy!

Nigdy nie używać octu i kwasu cytrynowego oraz środków wyprodukowanych na ich bazie!

Nigdy nie wkładać tabletek odkamieniających lub innych środków odkamieniających do szufladki na kawę mieloną 18!

Przed rozpoczęciem programu serwisowego (odkamienianie, czyszczenie lub

Calc'nClean) wyłąć zaparzacz, oczyścić zgodnie z instrukcją i ponownie włożyć.

Specjalny odkamieniacz w tabletkach oraz tabletki czyszczące są dostępne w handlu i w serwisie (patrz rozdział „Akcesoria”).

Czyszczenie systemu mleka

Czas trwania: ok. 1 minuta

CZYSZCZENIE I SERWIS KRÓTKIE PŁUKANIE SYSTEM MLEKA →START CALC'NCLEAN

System mleka 10 można automatycznie czyścić wstępnie.

- Nacisnąć przycisk 3 📋.

Krótkie PLUKANIE SYSTEM MLEKA →START

• Nacisnąć przycisk 8 start.

PODSTAW SZKLANKĘ POD SPIENIACZ, WŁÓŻ RURKĘ DO SZKLANKI → START

• Pod system mleka 10 podstawić pustą szklankę i włożyć koniec rurki do mleka 10d do szklanki.
• Nacisnąć przycisk 8 start. System mleka czyści się teraz automatycznie.
• Następnie opróżnić szklankę i oczyścić rurkę do mleka 10d.

Oprócz tego regularnie myć dokładnie system mleka (w zmywarce lub ręcznie).

Odkamienianie

Czas trwania: ok. 30 minut

CZYSZCZENIE I SERWIS ODKAMIENIANIE →START CZYSZCZENIE

Podczas odkamieniania miga przycisk 8 start.

Cyfry w prawym górnym rogu wskazują postęp operacji.

Ważne: Jeśli w pojemniku na wodę 11 znajduje się filtr wody 29, należy go koniecznie usunąć przed uruchomieniem programu serwisowego.

- Nacisnąć przycisk 3 📋.

ODKAMIENIANIE →START

- Nacisnąć przycisk 8 start, na wyświetlaczu 5 wyświetlają się kolejne kroki programu.

ÓPRÓŻNIJ POJEMNIK NA SKROPLINY ÚSTAW POJEMNIK NA SKROPLINY

- Opróżnić pojemnik na skropliny 23 i ponownie go włożyć.

WSTAW POJEMNIK 1 L POD SPIENIACZ, WŁÓŻ RURKĘ DO POJ. →START

• Pod spieniaczem mleka 10 ustawić pojemnik o pojemności 1 l.
• Włożyć koniec rurki 10d do pojemnika.
  • Nacisnąć przycisk 8 start.

USUŃ FILTR WODY NACIŚNIJ →START Informacja: Jeżeli filtr wody 29 jest aktywny, wyświetla się polecenie wyjęcia filtra 29 i ponownego naciśnięcia przycisku 8 start.

WLEJ 0,5 L WODY + ŚRODEK

ODKAMIENIAJĄCY NACIŚNIJ →START

- Do pustego pojemnika na wodę 11 włać letnią wodę do oznaczenia „0,5l” i rozpuścić w niej 1 tabletkę odkamieniającą Bosch TCZ8002. W przypadku stosowania TCZ6002 rozpuścić koniecznie 2 tabletki.

- Nacisnąć przycisk 8 start, program odkamieniający włącza się na ok. 20 minut.

URZĄDZENIE W TRAKCIE ODKAMIENIANIA

ZA MAŁO ODKAMIENIACZA

UZUPEŁNIJ ODKAMIENIACZ → START

Informacja: Jeżeli w pojemniku na wodę 11 jest za mało roztworu odkamieniającego, wyświetla się odpowiednie polecenie.

Uzupełnić roztwór odkamieniający i ponownie nacisnąć przycisk 8 start.

PRZEPLUCZ I NAPEŁNIJ POJEMNIK ŚWIEŻĄ WODĄ → START

- Przepłukać pojemnik na wodę 11 i napełnić go świeżą wodą do oznaczenia „max”.

- Nacisnąć przycisk 8 start, program odkamieniający płucze urządzenie przez ok. 1 minutę.

URZĄDZENIE W TRAKCIE ODKAMIENIANIA

OPRÓŻNIJ POJEMNIK NA SKROPLINY

USTAW POJEMNIK NA SKROPLINY

- Opróżnić pojemnik na skropliny 23 i ponownie włożyć.

Jeżeli filtr jest stosowany, należy go ponownie włożyć. Urządzenie jest odkamienione i gotowe do pracy.

Ważne: Przetrzeć urządzenie miękką, wilgotną ściereczką, aby natychmiast usunąć pozostałości odkamieniacza. Takie pozostałości mogą spowodować korozję. Nowe ściereczki gąbczaste mogą zawierać sole. Sole mogą spowodować nalot rdzy na stali szlachetnej, dlatego przed użyciem należy je koniecznie starannie wypłukać. Starannie oczyścić rurkę 10d spieniacza mleka.

pl

Czyszczenie

Czas trwania: ok. 8 minut

CZYSZCZENIE I SERWIS ODKAMIENIANIE CZYSZCZENIE →START

Podczas czyszczenia miga przycisk 8 start. Cyfry w prawym górnym rogu wskazują postęp operacji.

- Napełnić pojemnik na wodę 11 do oznaczenia„max”.

- Nacisnąć przycisk 3 📞.

CZYSZCZENIE →START

- Nacisnąć przycisk 8 start, na wyświetlaczu 5 wyświetlają się kolejne kroki programu.

OPRÓŻNIJ POJEMNIK NA SKROPLINY

USTAW POJEMNIK NA SKROPLINY

- Opróżnić pojemnik na skropliny 23 i ponownie włożyć.

OBRÓĆ WYLOT KAWY

- Obrócić wylot kawy 9 w lewo aż do zatrzaśnięcia.

URZĄDZENIE W TRAKCIE CZYSZCZENIA

ÖTWÓRZ SZUFLADE NA KAWĘ MIELONA

- Otworzyć szufladkę 18.

WŁÓŻ TABLETKĘ CZYSZCZ. Bosch

I ZAMKNIJ SZUFLADKE

- Włożyć tabletkę czyszczącą Bosch i zamknąć szufladkę 18.

NACIŠNIJ START

- Nacisnąć przycisk 8 start, program czyszczący włącza się na ok. 7 minut. URZĄDZENIE W TRAKCIE CZYSZCZENIA

OPRÓŻNIJ POJEMNIK NA SKROPLINY

USTAW POJEMNIK NA SKROPLINY

- Opróżnić pojemnik na skropliny 23 i ponownie włożyć.

Urządzenie jest oczyszczone i gotowe do pracy.

Calc'nClean

Czas trwania: ok. 36 minut

Calc'nClean łączy funkcję odkamieniania i czyszczenia. Jeżeli termin obu programów wypada blisko siebie, ekspres automatycznie proponuje ten program serwisowy.

CZYSZCZENIE I SERWIS KRÓTKIE PŁUKANIE SYSTEM MLEKA CALC'NCLEAN →START

Podczas trwania programu Calc'nClean miga przycisk 8 start. Cyfry w prawym górnym rogu wskazują postęp operacji.

Ważne: Jeśli w pojemniku na wodę 11 znajduje się filtr wody 29, należy go koniecznie usunąć przed uruchomieniem programu serwisowego.

- Nacisnąć przycisk 📞.

CALC'NCLEAN → START

- Nacisnąć przycisk 8 start, na wyświetlaczu 5 wyświetlają się kolejne kroki programu.

OPRÓŻNIJ POJEMNIK NA SKROPLINY

USTAW POJEMNIK NA SKROPLINY

• Opróżnić pojemnik na skropliny 23 i ponownie włożyć.
• Obrócić wylot kawy 9 w prawo aż do zatrzaśnięcia.

WSTAW POJEMNIK 1 L POD SPIENIACZ, WŁÓŻ RURKĘ DO POJ. →START

• Pod spieniaczem mleka 10 ustawić pojemnik o pojemności co najmniej 1 l.
• Włożyć koniec rurki 10d do pojemnika.
  • Nacisnąć przycisk 8 start.

URZĄDZENIE W TRAKCIE CZYSZCZENIA

ÖTWÓRZ SZUFLADE NA KAWĘ MIELONA

- Otworzyć szufladkę 18.

WŁÓŻ TABLETKĘ CZYSZCZ. Bosch

I ZAMKNIJ SZUFLADKE

- Włożyć tabletkę czyszczącą Bosch i zamknąć szufladkę 18.

USUŃ FILTR WODY NACIŚNIJ →START

Informacja: Jeżeli filtr wody 29 jest aktywny, wyświetla się polecenie wyjęcia filtra 29 i ponownego naciśnięcia przycisku 8 start.

WLEJ 0,5 L WODY + ŚRODEK

ODKAMIENIAJĄCYŃACIŚNIJ →START

- Do pustego pojemnika na wodę 11 włać letnią wodę do oznaczenia „0,5l” i rozpuścić w niej 1 tabletkę odkamieniającą Bosch TCZ8002. W przypadku stosowania TCZ6002 rozpuścić koniecznie 2 tabletki.

- Nacisnąć przycisk 8 start, program odkamieniający włącza się na ok. 20 minut.

URZADZENIE W TRAKCIE ODKAMIENIANIA

ZA MAŁO ODKAMIENIACZA

UZUPEŁNIJ ODKAMIENIACZ → START

Informacja: Jeżeli w pojemniku na wodę 11 jest za mało roztworu odkamieniającego, wyświetla się odpowiednie polecenie. Uzupełnić roztwór odkamieniający i ponownie nacisnąć przycisk 8 start.

PRZEPLUCZ I NAPEŁNIJ POJEMNIK

ŚWIEŻA WODĄ →START

- Przepłukać pojemnik na wodę 11 i napełnić go świeżą wodą do oznaczenia „max”.

- Nacisnąć przycisk 8 start, program odkamieniający płucze urządzenie jeszcze przez ok. 1 minutę, a następnie program czyszczący płucze urządzenie przez ok. 7 minut.

URZĄDZENIE W TRAKCIE ODKAMIENIANIA

URZĄDZENIE W TRAKCIE CZYSZCZENIA

OPRÓŻNIJ POJEMNIK NA SKROPLINY

USTAW POJEMNIK NA SKROPLINY

- Opróżnić pojemnik na skropliny 23 i ponownie włożyć.

Jeżeli filtr jest stosowany, należy go ponownie włożyć. Urządzenie jest odkamienione, oczyszczone i gotowe do pracy.

Ważne: Przetrzeć urządzenie miękką, wilgotną ściereczką, aby natychmiast usunąć pozostałości odkamieniacza. Takie pozostałości mogą spowodować korozję. Nowe ściereczki gąbczaste mogą zawierać sole. Sole mogą spowodować nalot rdzy na stali szlachetnej, dlatego przed użyciem należy je koniecznie starannie wypłukać. Starannie oczyścić rurkę 10d spieniacza mleka.

Wskazówka: Jeżeli jeden z programów serwisowych został przerwany, np. na skutek awarii zasilania, należy wykonać następujące czynności:

- Przepłukać pojemnik na wodę 11 i napełnić go świeżą wodą do oznaczenia „max”.

- Nacisnąć przycisk 8 start, program czyszczący płucze urządzenie przez ok. 3 minuty.

URZĄDZENIE W TRAKCIE CZYSZCZENIA

OPRÓŽNIJ POJEMNIK NA SKROPLINY

USTAW POJEMNIK NA SKROPLINY

- Opróżnić pojemnik na skropliny 23 i ponownie włożyć.

Urządzenie jest ponownie gotowe do pracy.

Porady dotyczące oszczędzania energii

• Urządzenie jest wyposażone w funkcję ściemniania wyświetlacza, która włącza się automatycznie, gdy urządzenie nie jest używane. Wyświetlacz jest słabo podświetlony. Naciśnięcie jakiegokolwiek przycisku lub pokrętła powoduje jego ponowne jasne podświetlenie.
• Jeżeli ekspres nie jest używany, wyłączyć urządzenie wyłącznikiem sieciowym 1 O/I na przedniej ścianie urządzenia.
• W miarę możliwości nie przerywać nalewania kawy lub spienionego mleka. Przedwczesne przerwanie prowadzi do zwiększonego zużycia energii i do szybszego zapełniania pojemnika na skropliny.
• Regularnie odkamieniać urządzenie, aby uniknąć tworzenia się złogów. Kamienny osad prowadzi do zwiększonego zużycia energii.

Ochrona przed zamarzaniem

Aby uniknąć uszkodzeń spowodowanych zamarzaniem podczas transportu i przechowywania, należy całkowicie opróżnić urządzenie.

Patrz rozdział „Ustawienia menu – ZABEZP. TRANSP.”

Przechowywanie akcesoriów

Automatyczny ekspres do kawy ma specjalne schowki na akcesoria i skróconą instrukcję obsługi.

• Aby schować miarkę do kawy 14, wyjąć pojemnik na wodę 11 i umieścić miarkę w przeznaczonym do tego celu zagłębieniu 13.
• Aby schować skróconą instrukcję obsługi, otworzyć drzwiczki zaparzacza 19 i włożyć instrukcję do przeznaczonego do tego celu schowka 22.

Akcesoria

W handlu i w serwisie dostępne są następujące akcesoria.

Akcesoria Numer katalogowy

	Handel /Serwis
Tabletki czyszczące T	CZ600100310575
Odkamieniacz w tabletkach	TCZ800200576694
Filtr wody TCZ7003	00575491
Zestaw pielęgnacyjny	TCZ800400576331
Pojemnik na mleko z pokrywą „Fresh Lock”	TCZ8009N00576165

Ekologiczna utylizacja

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/09/UE oraz polską Ustawą z dnia 29 lipca 2005 r. „O zużytym sprzęcie elektrycznym i elektro-nicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbie- ranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przy- czynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska natu- ralnego konsekwencji, wynikających z obecności składników niebezpiecz- nych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Gwarancja

Dla urządzenia obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyinych konieczne jest przedłożenie dowodu kupna urządzenia. Warunki gwarancji regulowane są odpowiednimi przepisami Kodeksu cywilnego oraz Rozporządzeniem Rady Ministrów z dnia 30.05.1995 roku „W sprawie szczególnych warunków zawierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów”.

Zmiany zastrzeżone.

Dane techniczne

Zasilanie elektryczne (napięcie – częstotliwość) 220-240 V – 50/60 Hz

Moc nagrzewania 1600 W
Maksymalne ciśnienie pompy, statyczne 19 bar
Maksymalna pojemność pojemnika na wodę (bez filtra) 2,4 l
Maksymalna pojemność pojemnika na kawę ziarnistą ~300 g
Długość przewodu 100 cm
Wymiary (wys. x szer. x głęb.) 385 x 301 x 458 mm
Ciężar pustego urządzenia 10–12 kg
Rodzaj młynka Ceramiczny

Samodzielne usuwanie drobnych usterek

Problem Przyczyna Rozwiązanie
Wyświetlacz wskazuje UZUPEŁNIJ POJEMNIK NA KAWĘ ZIARNISTĄ mimo pełnego pojemnika lub młynek nie miele kawy.	Ziarna nie wpadają do młynka (są zbyt oleiste).	Postukać lekko w pojemnik na kawę ziarnistą. Ewentualnie użyć innego gatunku kawy. Po opróżnieniu pojemnika na kawę ziarnistą wytrzeć go suchą szmatką.
Brak gorącej wody. Spieniacz mleka lub wlot spieniacza mleka jest brudny.		Oczyścić spieniacz mleka lub wlot spieniacza mleka (patrz rozdział „Czyszczenie systemu mleka").
Za mało lub brak spienionego mleka, lub spieniacz mleka nie zasysa mleka.	Spieniacz mleka lub wlot spieniacza mleka jest brudny.	Oczyścić spieniacz mleka lub wlot spieniacza mleka (patrz rozdział „Czyszczenie systemu mleka").
	Nieodpowiednie mleko. Stosować mleko o zawartości tłuszczu 1,5 %.
	Spieniacz mleka jest nieprawidłowo zmontowany.	Nawilżyć elementy spieniacza mleka i złożyć je.
	W urządzeniu utworzył się kamień.	Odkamienić urządzenie zgodnie z instrukcją.
Nie udaje się uzyskać wybranej ilości napoju na filiżankę. Kawa nie wypływa z wylotu lub tylko powoli kapie.	Zbyt drobny stopień zmielenia. Kawa zbyt drobno zmielona.	Ustawić grubszy stopień mielenia. Stosować grubiej mieloną kawę.
	Urządzenie jest mocno zakamienione.	Odkamienić urządzenie zgodnie z instrukcją.
Kawa nie ma kremowej pianki.	Nieodpowiedni gatunek kawy.	Używać kawy z większą ilością ziaren Robusty.
	Kawa ziarnista nie jest świeżo palona.	Użyć świeższej kawy ziarnistej.
	Stopień zmielenia nie odpowiada gatunkowi kawy ziarnistej.	Ustawić drobny stopień zmielenia.
Kawa jest za „kwaśna”.	Zbyt gruby stopień zmielenia lub zbyt grubo mielona kawa.	Ustawić drobniejszy stopień zmielenia lub użyć drobniej zmielonej kawy.
	Nieodpowiedni gatunek kawy.	Użyć ciemniej prażonej kawy.
Kawa jest za „gorzka”.	Ustawiono zbyt drobny stopień zmielenia lub stosowana kawa jest zbyt drobno zmielona.	Ustawić grubszy stopień zmielenia lub użyć kawy grubiej mielonej.
	Nieodpowiedni gatunek kawy.	Zmienić gatunek kawy.
Jeśli problemu nie można rozwiązać, należy koniecznie skontaktować się z infolinią! Numery telefonów znajdują się na ostatnich stronach instrukcji.
Kawa smakuje jak „spalona”.	Za wysoko temperatura zaparzania	Zmniejszyć temperaturę, patrz rozdział „Ustawienia menu – TEMP. K AW Y.”
	Ustawiono zbyt drobny stopień zmielenia lub stosowana kawa jest zbyt drobno zmielona.	Ustawić grubszy stopień zmielenia lub użyć kawy grubiej mielonej.
	Nieodpowiedni gatunek kawy.	Zmienić gatunek kawy.
Wyświetlacz wskazuje USTERKA SKONTAKTUJ SIĘ Z SERWISEM	Błąd urządzenia. Skontaktować się z infolinią pomocy serwisowej.
Filtr wody nie trzyma się w pojemniku na wodę.	Filtr wody jest nieprawidłowo zamontowany.	Filtr wody wcisnąć prosto i mocno w uchwyt w pojemniku na wodę.
Wyświetlacz wskazuje SPRAWDŹ POJEMNIK NA WODĘ	Pojemnik na wodę jest nie-prawidłowo włóżony lub nowy filtr wody nie został przepłu-kany zgodnie z instrukcją.	Prawidłowo włóżyc pojemnik na wodę lub przepłukać filtr wody zgodnie z instrukcją i uruchomić.
	Woda zawierająca dwutlenek węgla w pojemniku na wodę.	Napełnić pojemnik na wodę świeżą wodą z kranu.
Fusy kawy nie mają zwartej konsystencji i są zbyt mokre.	Ustawiono zbyt drobny lub zbyt gruby stopień zmielenia lub użyto zbyt mało kawy mielonej.	Ustawić grubszy lub drobniejszy stopień zmielenia lub wsypać 2 płaskie miarki kawy mielonej.
Wyświetlacz wskazuje WYCZYŚCIĆ JEDNOSTKĘ ZAPARZAJĄCĄ	Zabrudzony zaparzacz. Oczyścić zaparzacz.
	Zbyt duża ilość kawy mielonej w zaparzaczu.	Oczyścić zaparzacz (wsypać maks. 2 płaskie miarki kawy mielonej).
	Mechanizm zaparzacza ciężko chodzi.	Oczyścić zaparzacz (patrz rozdział „Konserwacja i codzienne czyszczenie”).
Duże różnice w jakości kawy lub pianki mlecznej.	Urządzenie jest zakamienione.	Odkamienić urządzenie zgodnie z instrukcją.
Krople wody wewnątrz na dnie urządzenia, gdy pojemnik na skropliny jest wyjęty.	Pojemnik na skropliny wyjęto zbyt wcześniej.	Pojemnik na skropliny wyjmować dopiero po upływie kilku sekund do nalania ostatniego napoju.
Jeśli problemu nie można rozwiązać, należy koniecznie skontaktować się z infolinią! Numery telefonów znajdują się na ostatnich stronach instrukcji.

ČIŠTĚNÍ A SERVIS ODVÁPNĚNÍ →START ČIŠTĚNÍ

ČIŠTĚNÍ A SERVIS ODVÁPNĚNÍ ČIŠTĚNÍ →START

BSH Sprzęt Gospodarstwa

Domowego Sp. z o.o.

Al. Jerozolimskie 183

02-222 Warszawa

Tel.: [phone]

Fax: [phone]

mailto:Serwis.Fabryczny@

bshg.com

www.bosch-home.pl

PT Portugal

BSHP Electrodomésticos, Lda.
