INSTRUKCJA OBSŁUGI GGM1004 Ferm

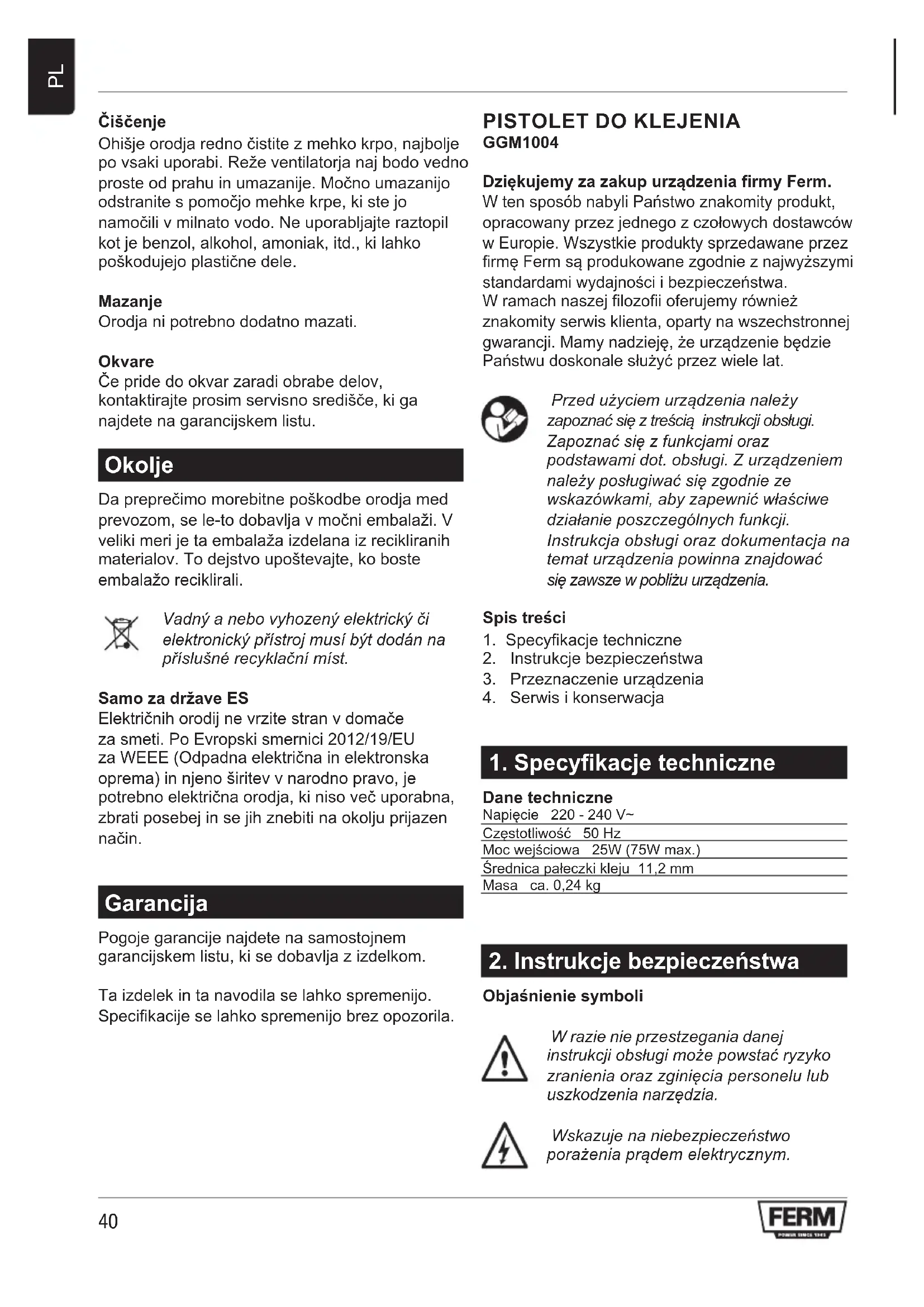

GGM1004 Dziękujemy za zakup urządzenia firmy Ferm. W ten sposób nabyli Państwo znakomity produkt, opracowany przez jednego z czołowych dostawców w Europie. Wszystkie produkty sprzedawane przez firmę Ferm są produkowane zgodnie z najwyższymi standardami wydajności i bezpieczeństwa. W ramach naszej filozofii oferujemy również znakomity serwis klienta, oparty na wszechstronnej gwarancji. Mamy nadzieję, że urządzenie będzie Państwu doskonale służyć przez wiele lat. Przedużyciemurządzenianależy zapoznaćsięztreściąinstrukcjiobsługi. Zapoznaćsięzfunkcjamioraz podstawamidot.obsługi.Zurządzeniem należyposługiwaćsięzgodnieze wskazówkami,abyzapewnićwłaściwe działanieposzczególnychfunkcji. Instrukcjaobsługiorazdokumentacjana tematurządzeniapowinnaznajdować sięzawszewpobliżuurządzenia. Spis treści

1. Specyfikacje techniczne

2. Instrukcje bezpieczeństwa

3. Przeznaczenie urządzenia

4. Serwis i konserwacja

1. Specyfikacje techniczne

Dane techniczne Napięcie 220 - 240 V~ Częstotliwość 50 Hz Moc wejściowa 25W (75W max.) Średnica pałeczki kleju 11,2 mm Masa ca. 0,24 kg

2. Instrukcje bezpieczeństwa

Objaśnienie symboli W razie nie przestzegania danej instrukcjiobsługimożepowstaćryzyko zranieniaorazzginięciapersonelulub uszkodzenianarzędzia. Wskazujenaniebezpieczeństwo porażeniaprądemelektrycznym.41

Styk(wtyczkę)odłączyćodgłównego przewodu.

SZCZEGÓŁOWE ZASADY BEZPIECZEŃSTWA

Zasady bezpiecznej pracy przed użyciem pistoletu do klejenia należy: Sprawdż następujące punkty:

• Czy napięcie sieci zasilającej oraz zabezpieczenie jest zgodne z mocą oraz napięciem zasilającym silnik.

• Czy przewód przyłączeniowy i wtyk są w należytym stanie, bez lużnych końcówek i innych widocznych uszkodze.

• Zamontuj wspornik podstawkę przed włożeniem wtyku do gniazda zasilającego.

• Unikaj kontaktu z gorą cym klejem z powodu grożby poparzenia.

• Po zakończonej pracy wyłącz pistolet do klejenia i zaczekaj, aż sam wystygnie. Nigdy nie wkładaj pistoletu do wody w celu ostudzenia.

• Używać wyłącznie akcesoria zalecane przez producenta. Natychmiast wyłącz pistolet do klejenia w następujących przypadkach:

• Przegrzania pistoletu.

• Uszkodzenia wtyku zasilającego, gniazda sieciowego lub przewodu zasilającego.

• Uszkodzenia wyłącznika.

• Dymu lub wyczucia zapachu palącej się izolacji Bezpieczeństwo związane z elektryczn ością Pod czas wykorzystania urządzenia elektrycznego należy zawsze przestrzegać odpowiednie przepisy bezpieczeństwa, które są ważne w Waszym kraju w celu zmniejszenia ryzyka pożaru, porażenia prądem elektrcznym oraz zranienia personelu. Sprawdzić,czynapięciesieciowejest zgodne z parametrami na tabliczce znamionowej. II klasy – Izolacja podwójna – Wasze gniazdo nie potrzebuje uziemenia. Wymiana przewodów lub wtyczek Jeśli przewód sieciowy zostanie uszkodzony, należy go wymienić na specjalny przewód sieciowy dostępny u producenta lub w jego dziale obsługi klienta. Wyrzuć stare przewody i wtyczki zaraz po ich wymianie na nowe. Niebezpieczne jest wkładanie do gniazdka wtyczki przewodu, który nie jest podłàczony do urządzenia. W przypadku zastosowania przedłużaczy Należy stosować odpowiednie przedłużacze przystosowane do mocy urządzenia. Żyły takiego kabla muszą mieć minimalny przekrój 1,5 mm

Jeśli kabel przedłużający jest nawinięty na bęben, należy go całkowicie rozwinąć.

3. Przeznaczenie urządzenia

Ciąglestosujsiędoinstrukcji bezpieczeństwaiobowiązujących przepisów. Pistolet przeznaczony jest do klejenia takich materiałów jak: drewno, tworzywa sztuczne, guma piankowa, tkaniny, karton (tektura), glazura, dachówki, pustaki, ceramika itp. Szybko twardniejący klej jest doskonały do napraw dywanów, okładek ksiąęśek (prac introligatorskich), podklejania podeszwy butów itp. Klej ten jest wodoodporny, i odporny na działanie większości płynów agresywnych. Pistolet klei szybko, jest przyjazny środowisku, energooszczędny i dzięki łatwości użycia skraca czas pracy. Przed rozpoczęciem pracy pistoletem do klejenia

• Normalny czas nagrzewania się pistoletu to 30 sekund. Po 30 sekundach pistolet jest gotowy do pracy. Po umieszczeniu kleju na łączonej powierzchni należy zaczeka 15-20 sekund przed złączeniem klejonych elementów. Po około 1 minucie klejone połączenie osiąga 90ż wytrzymałości.

• Czas nagrzewania się pistoletu do klejenia wydłu ża się od 50 do 60 sekund w przypadku gdy chcemy aby klej spływał kroplami i skraca się w przypadku gdy chcemy aby klej wypływał liniowo.

• Klejenie dużych powierzchni przy użyciu pistoletu jest trudne, ponieważ klej zastyga przed pokryciem całej powierzchni.

• Podgrzewanie powierzchni przed klejeniem zapewnia dobre połączenie. Podobnie jak wystawienie powierzchni na działanie promieni słonecznych.

• Ponieważ klej topi się w temperaturze około 140° C, dlatego nie nadaje się do klejenia materiałów wrażliwych na wysoka temperaturę.42

• Pistolet do klejenia można stosowa w zastępstwie gwożdzi, taśmy klejącej, kleju w płynie ale wyłącznie do lekkich prac.

• Elektryczny pistolet do klejenia wyposażony jest w system kontroli temperatury kleju. Szczelny system podawania wkładu klejącego powoduje, że klej nie cofa się i nie przedostaje do mechanizmu pistoletu.

• Pistolet do klejenia przeznaczony jest do kleju w laskach o średnicy ø 11,2 mm.

• Pistolet do klejenia wyposażony standardowo we wspornik umożliwia bezpieczne ustawienie pistoletu na stole kiedy nie jest używany. Użytkowanie urządzenia

• Podłącz pistolet do gniazda sieciowego.

• Włóż laskę kleju do pistoletu o ile wcze niej nie był użytkowany.

• Zaczekaj 3-5 minut w celu podgrzania kleju.

• Wciśnij język spustowy w celu wyciśnięcia roztopionego kleju.

• Wymieniaj wkłady klejące jeśli zauważysz, że klej przestaje wydobywa się z końcówki pistoletu.

• Odłącz urządzenie jeśli przez jakiś czas nie używasz klejarki.

4. Serwis i konserwacja

Zawszeodłączajurządzenieprzed czyszczeniemiwykonaniemczynności konserwacyjnych.Nigdynieużywaj łatwopalnychrozpuszczalnikówdo czyszczeniaurządzenia.Doczyszczenia pistoletuużywajszczoteczki. Urządzenia te zostały skonstruowane w celu długotrwałego działania z minimalną ilością serwisowania. Żywotność można przedłużyć regularnym czyszczeniem i właściwym posługiwaniem się urządzeniem. Regularnewykonywanieczynności konserrwacyjnych zabezpieczy twój pistolet do klejenia przed wieloma problemami.

• Utrzymuj dyszę wylotową w czystości, sprawdzaj i czyś dyszę wylotową przed każdym użyciem.

• Usuwaj resztki kleju pozostałe wewnątrz otworu dyszy wylotowej przy użyciu szpilki. Usterki podczas pracy Poniżej podajemy listę możliwych usterek i sposoby rozwiązywania występujących problemów:

1. Urządzenie nie pracuje pomimo

podłączenia do gniazdka sieciowego

• Przerwa w zasilaniu.

• Sprawdżprzewódzasilającyi/lubwtyczkę.

• Brak wkładu klejącego w pistolecie.

• Włożylaskęklejudopistoletu.

• Skontaktowaćsięzpunktemserwisowym –adresypunktówserwisowychznajdują sięnakarciegwarancyjnej. Naprawyipraceserwisowepowinnybyć wykonywane jedynie przez osoby posiadająceodpowiedniekwalifikacje lub firmy serwisowe. Czyszczenie Należy regularnie czyścić osłonę urządzenia za pomocą delikatnej tkaniny, najlepiej po każdym użyciu. Otwory wentylacyjne należy chronić przed prochem i zanieczyszczeniami. Brud trudny do usunięcia należy usuwać za pomocą mokrej delikatnej tkaniny z dodatkiem mydła. Nie wolno stosować rozpuszczalników takich, jak np. benzen, alkohol, amoniak, itp., które mogą zniszczyć części z tworzywa sztucznego. Smarowanie Urządzenie nie trzeba smarować. Usterki W razie wystąpienia usterki jako wyniku „zmęczenia” części, należy skontaktować się z centrum serwisowym podanym na karcie gwarancyjnej. Środowisko Aby zapobiec uszkodzeniu w trakcie transportu, urządzenie może być dostarczone w opakowaniu trwałym. Większa część opakowania składa się z materiałów zdolnych do recyklacji. Dlatego opakowanie należy zrecyklować. Uszkodzone oraz /lub wybrakowane urządzenieelektrycznelubelektroniczne musibyćutylizowanewodpowiedni sposób.43

Tylko dla krajów Komisji Europejskiej Nie wolno wyrzucać elektronarzędzi do domowych śmietników. Zgodnie z Dyrektywą Europejską nr 2012/19/EU dotyczącą Utylizacji Wyposażenia Elektrycznego i Elektronicznego i jej wdrożeniem w krajowe prawo, nieużywane elektronarzędzia należy gromadzić oddzielnie i utylizować w sposób przyjazny dla środowiska. Gwarancja Należy zapoznać się z warunkami gwarancyjnymi na osobnej karcie gwarancyjnej. Produkt i podręcznik użytkownika może ulec zmianom. Dane techniczne mogą ulec zmianie bez obowiązku powiadamiania użytkownika. KLIJŲ PISTOLETAS GGM1004 Dėkojame, kad įsigijote šį „Ferm” produktą. Tai yra puikus produktas, kurį teikia Europoje pirmaujantys tiekėjai. Visi pristatomi „Ferm” produktai gaminami pagal aukščiausius našumo ir saugumo standartus. Laikydamiesi savo principų, taip pat klientams teikiame puikias paslaugas, kurioms suteikiame visišką garantiją. Tikimės, kad mėgausitės naudodami šį produktą daugelį metų. Priešnaudodamiesiprietaisu,atidžiai perskaitykitešiąinstrukciją.Įsitikinkite, kadžinotekaipprietaisasveikiairkaip juonaudotis.Kadprietaisasveiktų tinkami,eksploatuokitejįpagal instrukcijosnurodymus.Saugokitešią instrukcijąirpridedamądokumentaciją kartu su prietaisu. Pieticība
