MANUALE UTENTE GGM1004 Ferm

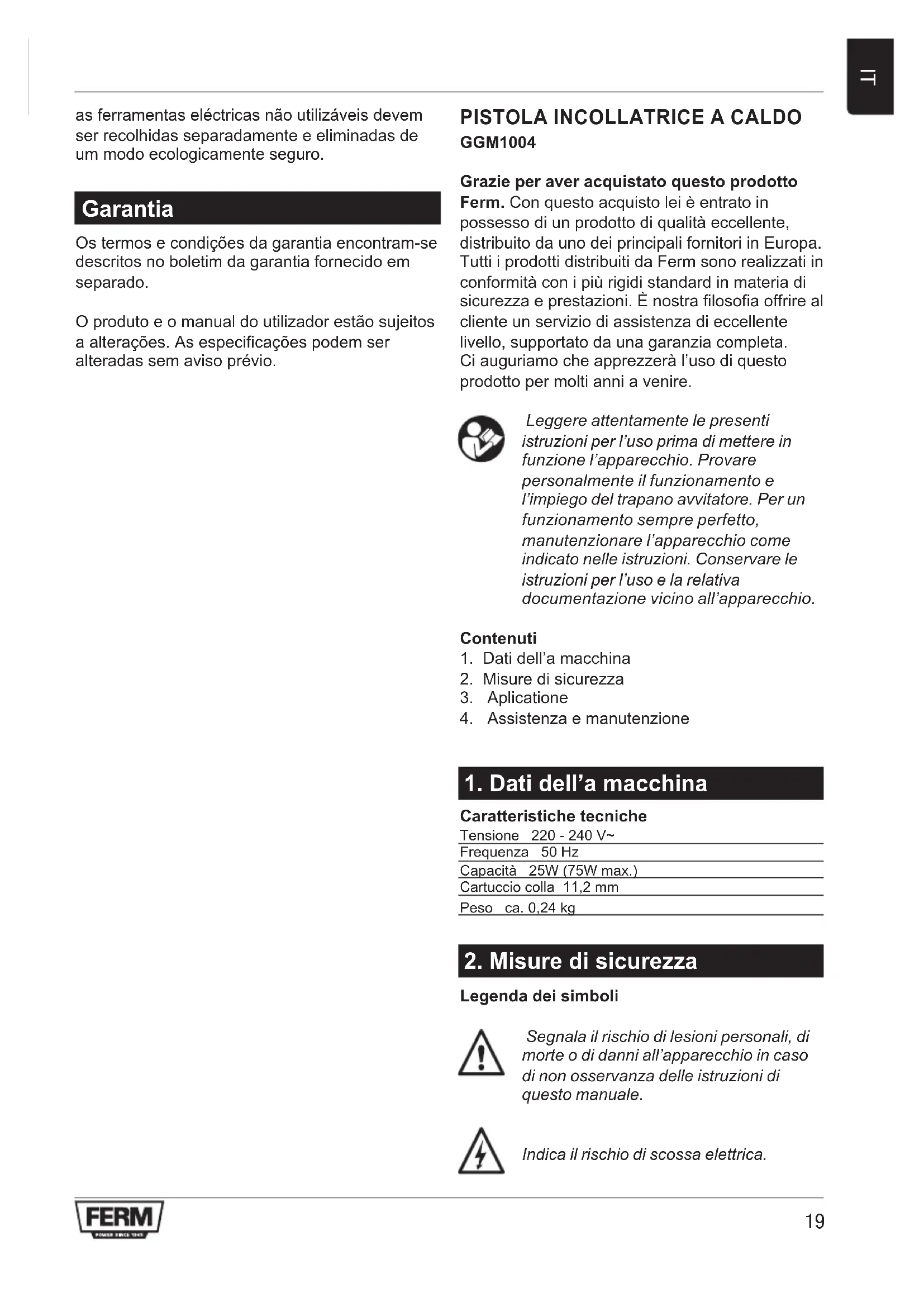

GGM1004 Grazie per aver acquistato questo prodotto Ferm. Con questo acquisto lei è entrato in possesso di un prodotto di qualità eccellente, distribuito da uno dei principali fornitori in Europa. Tutti i prodotti distribuiti da Ferm sono realizzati in conformità con i più rigidi standard in materia di sicurezza e prestazioni. È nostra filosofia offrire al cliente un servizio di assistenza di eccellente livello, supportato da una garanzia completa. Ci auguriamo che apprezzerà l’uso di questo prodotto per molti anni a venire. Leggere attentamente le presenti istruzioni per l’uso prima di mettere in funzione l’apparecchio. Provare personalmente il funzionamento e l’impiego del trapano avvitatore. Per un funzionamento sempre perfetto, manutenzionare l’apparecchio come indicato nelle istruzioni. Conservare le istruzioni per l’uso e la relativa documentazione vicino all’apparecchio. Contenuti

1. Dati dell’a macchina

2. Misure di sicurezza

4. Assistenza e manutenzione

1. Dati dell’a macchina

Caratteristiche tecniche Tensione 220 - 240 V~ Frequenza 50 Hz Capacità 25W (75W max.) Cartuccio colla 11,2 mm Peso ca. 0,24 kg

2. Misure di sicurezza

Legenda dei simboli Segnala il rischio di lesioni personali, di morte o di danni all’apparecchio in caso di non osservanza delle istruzioni di questo manuale. Indica il rischio di scossa elettrica.20

Stacchi la spina immediatamente dalla linea principale in caso di danni al cavo durante la manutenzione

SPECIALI MISURE DE SICUREZZA

Procedura preliminare all’avviamento: Controllare se:

• La tensione della rete è quella dell‘apparecchio.

• Il cavo di collegamento e la spina sono in buone condizioni: robusti, non sfilacciati o danneggiati.

• Installare prima la staffa e quindi collegare l‘apparecchio.

• La colla calda può causare ustioni. Evitare perciò di toccare la colla.

• Fare raffreddare la pistola incollatrice sempre in maniera normale. Non metterla nell‘acqua per farla raffreddare.

• Utilizzare esclusivamente accessori raccomandati dal fabbricante. Disattivare immediatamente del ’apparecchio in caso di:

• Surriscaldamento dell‘apparecchio.

• Cavo o spina difettosi o cavo danneggiato.

• Interruttore difettoso.

• Fumo o odore di materiale isolante bruciato Norme elettriche di sicurezza Quando utilizar máquinas eléctricas deve sempre respeitar as normas de segurança em vigor no local, devido ao perigo de incêndio, de choques eléctricos ou ferimentos pessoais. Para além das instruções abaixo, leia também as instruções de segurança apresentadas no folheto de segurança em anexo. Guarde as instruções num lugar seguro! Accertarsi sempre che l’alimentazione elettrica corrisponda alla tensione indicata sulla targhetta dei dati caratteristici. Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra. Sostituzione dei cavi elettrici o delle spine Sbarazzarsi immediatamente di vecchi cavi e spine una volta che sono stati sostituiti. E’ pericoloso collegare cavi sciolti ad una presa elettrica. Uso di prolunghe Utilizzare soltanto prolunghe approvate ed idonee alla potenza della macchina. I nuclei devono avere una sezione minima di 1,5 mm

. Se la prolunga arrotolata su di una bobina, occorre srotolarla completamente.

Attenersi sempre alle istruzioni di sicurezza e alle norme in vigore. Questa pistola incollatrice (set) è stata costruita per incollare prodotti vari. Ad esempio oggetti in legno, materiali sintetici o gomma piuma, tessuti, cartone, mattonelle, ceramica, ecc. E‘ una colla ad essiccamento rapido e quindi può essere usata per la riparazione di tappeti, la legatura di libri, l‘incollatura di suole e numerosi altri usi. La colla è idrorepellente e contro la penetrazione di molti liquidi. La pistola incollatrice a caldo rispetta l‘ambiente, ha un basso consumo di energia elettrica e, con la colla, rende ogni lavoro semplice e veloce. Prima dell’uso

• Il normale tempo di applicazione della colla calda è di circa 30 secondi. Trascorso questo tempo la colla inizierà a coagularsi. Dopo aver lasciato fluire la colla attendere ca. 15-20 secondi prima di unire le due superfici da incollare. Dopo un minuto l‘incollatura ha raggiunto circa il 90% della sua forza di incollaggio.

• Il tempo di asciugatura può essere allungato fino a 50-60 secondi facendo cadere gocce di colla grandi, o invece essere accorciato applicando la colla a strisce brevi e sottili.

• Grosse superfici sono difficili da incollare perché la colla si indurisce prima di averla applicata su tutta la superficie.

• Il preriscaldamento delle superficie da incollare garantisce una forza di incollaggio maggiore. I raggi del sole hanno lo stesso effetto.

• La colla inizia a sciogliersi a ca. 140 °C e per questo motivo non può essere a contatto con materiali sensibili alle temperature alte.

• La pistola incollatrice a caldo può essere usata al posto di chiodi, spillette, carta adesiva o colla liquida, ma non per carichi pesanti.

• La pistola incollatrice a caldo ha un controllo molto preciso della temperatura della colla.21

Essa è dotata di un sistema di alimentazione speciale il quale assicura che nel meccanismo rimanga sempre della colla.

• La pistola incollatrice a caldo usa cartucce di colla del diametro di 11,2 mm.

• La pistola incollatrice a caldo viene fornita con una staffa per poterla e appoggiare su un tavolo se temporaneamente non si usa. Uso

• Inserire la spina nella presa.

• Posizionare una cartuccia di colla nella pistola. Per la prima volta servono due cartucce.

• Attendere 3-5 minuti, il tempo per far riscaldare la colla.

• Premere sul grilletto per distribuire la colla.

• Sostituire la cartuccia se dalla pistola esce poca colla o addirittura se non esce più colla.

• Staccare la spina dalla presa se la pistola non viene usata per un periodo più lungo.

4. Assistenza e manutenzione

Prima di effettuare la manutenzione o la pulizia della pistola incollatrice a caldo staccare sempre la spina dalla presa di corrente. Per la pulizia non usare mai acqua o altri liquidi. Spazzolare la pistola con una spazzola pulita. Questi apparecchi sono progettati per funzionare per lungo tempo senza problemi e con una manutenzione minima. Pulendo regolarmente e trattando in modo appropriato il trapano avvitatore, se ne prolunga la durata. La manutenzione periodica della pistola incollatrice a caldo evita problemi inutili.

• Tenere bocchetta sempre pulita. Ogni volta che si usa controllare se ci sono resti di colla sulla testata.

• Se ci sono resti di colla eliminarli, infilando uno spillo nella bocchetta. Guasti Qualora la macchina non funzionasse correttamente, consultare l’elenco sottostante con tutte le possibili cause e rimedi:

1. La pistola incollatrice è attivata ma non

• Interruzione nel collegamento elettrico.

• Controllare il collegamento per eventuali rotture.

• La cartuccia di colla è vuota.

• Inserire una nuova cartuccia di colla nella pistola incollatrice.

• Interruttore danneggiato.

• Si prega di contattare il servizio di assistenza all’indirizzo riportato sulla scheda di garanzia. Le riparazioni e la manutenzione devono essere eseguite solo da personale qualificato o da un centro di assistenza. Pulizia Pulire regolarmente il corpo dell’apparecchio con un panno morbido, preferibilmente dopo ogni utilizzo. Mantenere sgombre da polvere e sporcizia le fessure di ventilazione. Rimuovere lo sporco ostinato con un panno morbido, inumidito con acqua insaponata. Non utilizzare solventi, quali benzina, alcool, ammoniaca, ecc. Tali sostanze danneggiano i componenti in materiale plastico. Lubrificazione L’apparecchio non necessita di lubrificazione. Guasti Se a causa ad esempio dell’usura di un pezzo si dovesse verificare un guasto, contattare il centro assistenza indicato sulla scheda della garanzia. Ambiente Per evitare che il trapano avvitatore si danneggi durante il trasporto, l’apparecchio viene fornito in una solida confezione composta per lo più di materiale riciclabile. Smaltire quindi la confezione in modo da renderne possibile il riciclaggio. Strumenti elettrici e/o elettronici difettosi o usurati devono essere smaltiti in appropriate aree di riciclaggio. Soltanto per paesi CE. Non smaltire gli elettroutensili nei contenitori per riuti domestici. Ai sensi della Direttiva 2012/19/EU del Parlamento europeo in materia di Riuti da apparecchiature elettriche ed elettroniche e della22
