BEDIENUNGSANLEITUNG GGM1004 Ferm

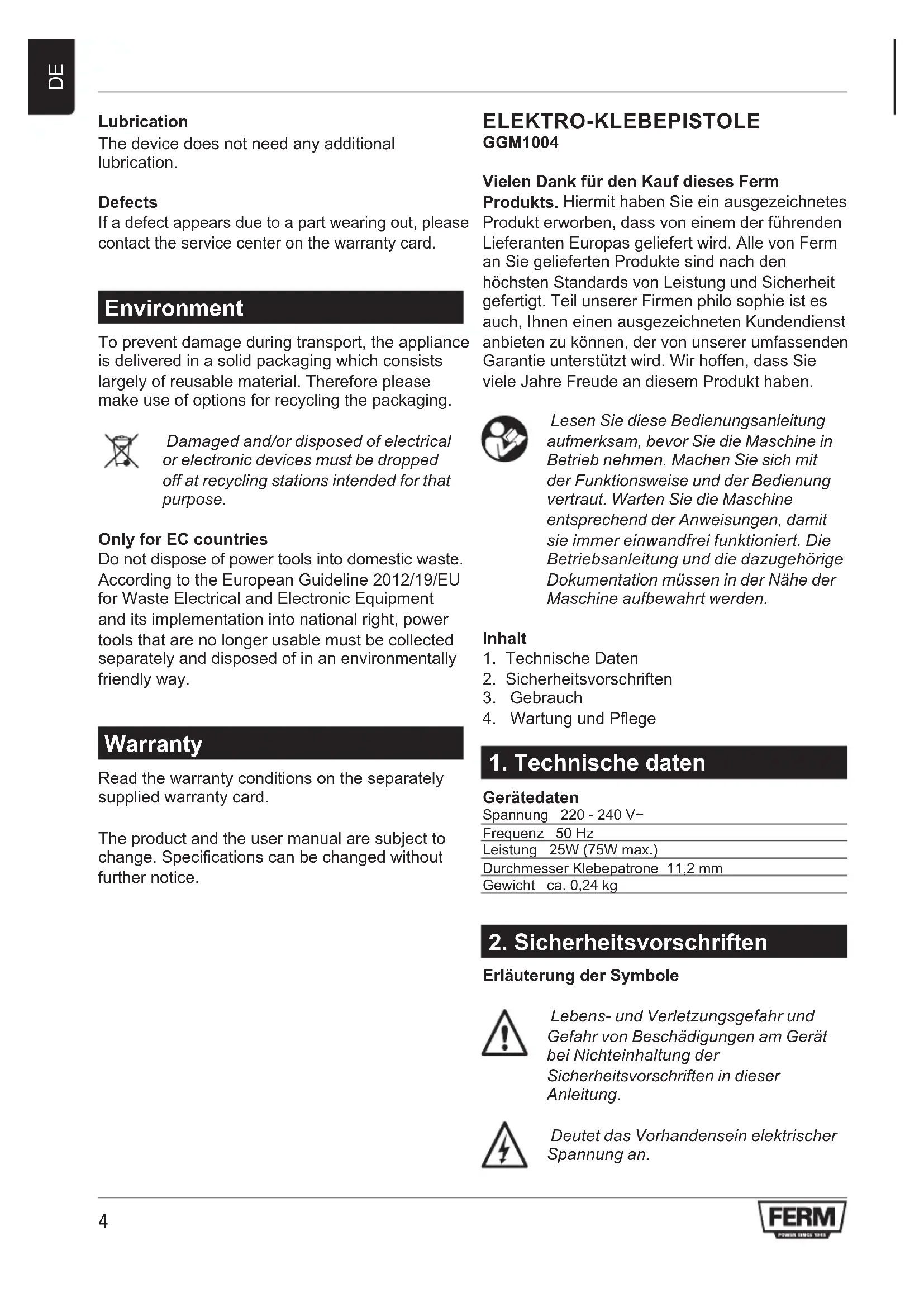

Lubrication The device does not need any additional lubrication. Defects If a defect appears due to a part wearing out, please contact the service center on the warranty card. Environment To prevent damage during transport, the appliance is delivered in a solid packaging which consists largely of reusable material. Therefore please make use of options for recycling the packaging. Damaged and/or disposed of electrical or electronic devices must be dropped off at recycling stations intended for that purpose. Only for EC countries Do not dispose of power tools into domestic waste. According to the European Guideline 2012/19/EU for Waste Electrical and Electronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally friendly way. Warranty Read the warranty conditions on the separately supplied warranty card. The product and the user manual are subject to change. Specifications can be changed without further notice. ELEKTRO-KLEBEPISTOLE GGM1004 Vielen Dank für den Kauf dieses Ferm Produkts. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geliefert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den höchsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmen philo sophie ist es auch, Ihnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird. Wir hoffen, dass Sie viele Jahre Freude an diesem Produkt haben. Lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie die Maschine in Betrieb nehmen. Machen Sie sich mit der Funktionsweise und der Bedienung vertraut. Warten Sie die Maschine entsprechend der Anweisungen, damit sie immer einwandfrei funktioniert. Die Betriebsanleitung und die dazugehörige Dokumentation müssen in der Nähe der Maschine aufbewahrt werden. Inhalt

2. Sicherheitsvorschriften

4. Wartung und Pflege

Gerätedaten Spannung 220 - 240 V~ Frequenz 50 Hz Leistung 25W (75W max.) Durchmesser Klebepatrone 11,2 mm Gewicht ca. 0,24 kg

2. Sicherheitsvorschriften

Erläuterung der Symbole Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheitsvorschriften in dieser Anleitung. Deutet das Vorhandensein elektrischer Spannung an.5

Ziehen Sie, falls das Kabel beschädigt wird und auch während Wartungs- arbeiten, sofort den Netzstecker. SPEZIFISCHE SICHERHEITSVORSCHRIFTEN Vor Ingebrauchnahme der Klebepistole: Kontrollieren Sie das folgende:

• Ob die Anschlussspannung der Klebepistole mit der Netzspannung übereinstimmt.

• Ob Gerätekabel, Stecker und Dose in guten Zustand sind, festsitzen, ohne Knicke oder Beschädigungen.

• Bevor Sie den Apparat anschließen müssen Sie erst den Klappständer installieren.

• Heißer Leim kann Brandwunden verursachen. Vermeiden Sie darum Kontakt mit dem Leim.

• Lassen Sie die Leimpistole immer normal abkühlen. Tauchen Sie die Pistole zum Abkühlen niemals in Wasser.

• Verwenden Sie nur vom Hersteller empfohlenes Zubehör. Die Klebepistole sofort ausschalten bei:

• Überhitzung der Klebepistole.

• Störung im Netzstecker, dem Netzkabel oder Schnurbeschädigung.

• Rauch oder Gestank verschmorter Isolation. Elektrische Sicherheit Beachten beim Benutzen von Elektromaschinen immer die örtlichen Sicherheitsvorschriften bezüglich Feuerrisiko, Elektroschock und Verletzung. Lesen Sie außer den folgenden Hinweisen ebenfalls die Sicherheitsvorschriften im einschlägigen Sonderteil. Überprüfen Sie immer, ob Ihre Netzspannung der des Typenschilds entspricht. Gerät der Schutzklasse II – schutzisoliert – kein Schutzkontakt erforderlich. Austauschen von Kabeln oder Steckern Wenn die Anschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kunden- dienst erhaltlich ist. Entsorgen Sie alte Kabeln oder Stecker, unmittelbar nachdem Sie durch neue ersetzt sind. Das Anschließen eines Steckers eines losen Kabels an eine Steckdose ist gefährlich. Verwendung von Verlängerungskabeln Benutzen Sie nur ein genehmigtes Verlängerungskabel, das der Maschinenleistung entspricht. Die Ader müssen einen Mindestquerschnitt von 1,5 mm

haben. Befindet das Kabel sich auf einem Haspel. muß es völlig abgerollt werden.

Befolgen Sie stets die Sicherheitsanweisungen und die gültigen Vorschriften. Die Klebepistole ist speziell zum Leimen von Produkten entworfen. Denken Sie hierbei an Holz, Kunststoff, Schaumgummi, Textilien, Karton, Fliesen, Keramik usw. Mit dem schnell trock- nenden Leim können Sie sogar lose Teppiche reparieren, Bücher binden, eine Schuhsohle befestigen und vieles mehr. Der Leim ist wasserfest und beständig gegen die Einwirkung vieler anderer Flüssigkeiten. Die Klebepistole arbeitet schnell, umweltschonend und energiesparend. Jede Arbeit kann zusammen mit dem Leim einfach und schnell erledigt werden. Bei Ingebrauchnahme

• Die normale Verarbeitungszeit des Leimes beträgt ungefähr 30 Sekunden. Nach diesen 30 Sekunden beginnt der Leim zu stollen. Nachdem Sie den Leim freigelassen haben, müssen Sie noch ungefähr 15 bis 20 Sekunden warten bis Sie die zwei geleimtem Oberflächen aneinander kleben. Die Verbindung hat nach einer Minute ungefähr 90% der Leimstärke.

• Die Verarbeitungszeit kann auf ungefähr 50 bis 60 Sekunden erhöht bzw. verkürzt werden, indem Sie dicke Leimtropfen bzw. kurze, schmale Linien auftragen.

• Große Flächen lassen sich nur schwer miteinander verbinden, weil der Leim bevor Sie ihn überall verteilt haben regelmäßig hart wird.

• Das Vorwärmen der zu verbindenen Flächen garantiert eine hohe Verbindungsstärke. Sonnenstrahlen haben dieselbe Wirkung.

• Der Leim beginnt bei einer Temperatur von ca. 140 °C zu schmelzen und darf aus diesem Grunde nicht in Kontakt mit hitzeempfindlichen Materialien geraten.

• Die Leimpistole kann überall anstelle von Nägeln, Nieten, Klebepapier oder flüssigem Leim eingesetzt werden, allerdings nicht für schwere Gegenstände.6

• Die elektrische Leimpistole verfügt über eine genaue Kontrolle der Leimtemperatur. Sie hat ein speziell entwikeltes Speisungssystem, das dafür sorgt, daß Leim in dem Mechanismus zurückbleibt.

• Verwenden Sie Ø 11,2 mm Patronen für die Leimpistole.

• Die Leimpistole wird mit einem Klappständer geliefert/ausgestattet, der es ermöglicht die Leimpistole bei vorübergehendem Nichtgebrauch sicher auf den Tisch zu stellen. Ingebrauchnahme

• Stecken Sie den Stecker in die Steckdose.

• Setzen Sie die Leimpatrone in die Pistole ein. Beim erstmaligen Gebrauch sind zwei Patronen notwendig.

• Warten Sie 3-5 Minuten bis der Leim warm geworden ist.

• Drücken Sie auf den Abzug, um den Leim zu verteilen.

• Tauschen Sie die Leimpatrone aus, wenn Sie feststellen, daß zu wenig oder kein Leim mehr aus der Pistole kommt.

• Ziehen Sie den Stecker aus der Steckdose, wenn Sie die Leimpistole für längere Zeit nicht gebrauchen.

4. Wartung und pflege

Entfernen Sie bei der Wartung und Reinigung der Leimpistole immer erst den Netzstecker. Verwenden Sie niemals Wasser oder leichtentzündliche Flüssigkeiten zur Reinigung des Gerätes. Bürsten Sie die Leimpistole mit einer Bürste sauber. Diese Maschinen sind entworfen, um während einer langen Zeit problemlos und mit minimaler Wartung zu funktionieren. Sie verlängern die Lebensdauer, indem Sie die Maschine regelmäßig reinigen und fachgerecht behandeln. Regelmäßige Wartung der Klebepistole beugt Probleme vor.

• Halten Sie das Mundstück gut sauber. Kontrollieren Sie vor der Inbetriebnahme, ob sich keine Leimreste auf dem Leimkopf befinden.

• Indem Sie eine Nadel in das Mundstück stecken, können Sie eventuelle Leimreste entfernen. Störungen Sollte die Maschine nicht korrekt funktionieren, finden Sie nachstehend einige mögliche Ursachen sowie die jeweiligen Lösungen:

1. Die eingeschaltete Klebepistole

• Unterbrechung im Netzanschluss.

• Netzanschluß auf möglichen Kabelbruch kontrollieren.

• Die Leimpatrone ist aufgebraucht.

• Setzen Sie eine neue Leimpatrone in die Leimpistole ein.

• Beschädigung des Schalters.

• Setzen Sie sich bitte mit der auf der Garantiekarte angegebenen Serviceadresse in Verbindung. Lassen Sie Ihre Maschine nur von einem qualifizierten Fachmann oder einer qualifizierten Reparaturwerkstatt warten und reparieren. Reinigen Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak, usw. Derartige Stoffe beschädigen die Kunststoffteile. Schmieren Die Maschine braucht keine zusätzliche Schmierung. Störungen Sollte beispielsweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sich bitte mit der auf der Garantiekarte angegebenen Serviceadresse in Verbindung. Umwelt Um Transportschäden zu verhindern, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyceln der Verpackung.7
