INSTRUKCJA OBSŁUGI LC654DA10 SIEMENS

stikkontakten, eller tilslut elektriciteten på hoved-eltavlen. Hvis der opstår vanskeligheder Hvis man har spørgsmål, eller hvis apparatet ikke fungerer korrekt, bedes man rette henvendelse til vores kundeservicecenter. (Se listen med kundeservicecentre). Når man ringer, bedes man oplyse følgende: E-Nr. FD Indfør de tilhørende tal i boksen vist herover. Nr.- E (produktkode) og FD (fremstillingsdato) findes på etiketten internt i emhætten, efter at filterets rist er blevet fjernet.63 Instrukcja obsługi Tryby działania Tryb „wyciąg”: ❑ Silnik okapu zasysa opary powstające w trakcie gotowania, które po przejściu przez filtr przeciwtłuszczowy są odprowadzane na zewnątrz. ❑ Filtr ten zatrzymuje cząstki stałe znajdujące się w oparach kuchennych. ❑ Pozwala to utrzymać kuchnię praktycznie wolną od wszelkiego tłuszczu oraz zapachów. Tryb „pochłaniacz”:

W tym przypadku, okap powinien być wyposażony w filtr z węglem aktywnym (patrz „Filtr i jego konserwacja”) . Pełny zestaw montażowy oraz filtry do wymiany mogą być zakupione u wyspecjalizowanego dystrybutora. Numery odnoszące się do danych części urządzenia są umieszczone na końcu niniejszej instrukcji.

Okap zasysa opary, które ulegają procesowi oczyszczenia przechodząc przez filtr przeciwtłuszczowy i filtr z węglem aktywnym, a następnie są z powrotem wydmuchiwane do kuchni.

Filtr przeciwtłuszczowy zatrzymuje cząstki tłuszczu znajdujące się w oparach kuchennych.

Filtr z węglem aktywnym zatrzymuje nieprzyjemne zapachy. Jeżeli filtr z węglem aktywnym nie jest zainstalowany, nie jest możliwe usunięcie nieprzyjemnych zapachów obecnych w oparach powstających w wyniku gotowania. Obudowa kanału dymnego Włączniki Oświetlenia/ Wentylatora Oświetlenie Oświetlenie Siatka filtra Opis okapu64 Przed przystąpieniem do użytkowania Ważne ostrzeżenia: ❑ Niniejsza instrukcja obsługi odnosi się do kilku wersji tego urządzenia. Dlatego też może zawierać opis właściwości, których nie posiada Państwa urządzenie. ❑ Niniejszy okap jest zgodny z obowiązującymi przepisami bezpieczeństwa. Naprawy powinny być wykonywane wyłącznie przez wyspecjalizowanego technika. Naprawy wykonane przez osoby niewykwalifikowane zwiększają zagrożenie w stosunku do bezpieczeństwa użytkownika. ❑ Przed pierwszym użyciem urządzenia należy uważnie przeczytać niniejszy podręcznik obsługi. Zawiera ważne informacje dotyczące nie tylko waszego bezpieczeństwa, lecz także wskazówki dotyczące użytkowania i konserwacji urządzenia. ❑ Zachować niniejszą instrukcję obsługi dla przyszłego użytkownika. Usunąć odpady opakowaniowe zgodnie z obowiązującymi przepisami (patrz „Instrukcja montażu”). Niniejszy okap kuchenny jest przeznaczony do użytku wyłącznie w gospodarstwach domowych. Przed wykonaniem jakiejkolwiek czynnoci czyszczco-konserwacyjnej naley odczy okap od zasilania sieciowego wyjmujc wtyczk z gniazdka lub wyczajc gówny wycznik zasilania. Urzdzenie nie powinno by obsugiwane przez mae dzieci lub osoby o zmniejszonej zdolnoci fizycznej lub umysowej i pozbawione stosownego obeznania i dowiadczenia chyba, e osoby te bd uyway urzdzenie pod nadzorem lub po otrzymaniu wskazówek dotyczcych obsugi urzdzenia udzielonych przez osob odpowiadajc za ich bezpieczestwo. Naley zwróci uwag, aby dzieci nie bawiy si urzdzeniem. Nie naley nigdy uywa okapu bez prawidowo zamontowanej kratownicy! Okap nie powinien by NIGDY uywany jako paszczyzna oparcia chyba, e taka moliwo zostaa wyranie wskazana. Pomieszczenie, w którym okap jest uywany cznie z innymi urzdzeniami wykorzystujcymi gaz lub inne paliwo powinno posiada odpowiedni wentylacj. Zasysane powietrze nie powinno by odprowadzane do kanau wykorzystywanego do odprowadzania oparów produkowanych przez inne urzdzenia gazowe lub na inne paliwo. Surowo zabrania si gotowania pod okapem potraw na otwartym ogniu. Uycie otwartego ognia moe spowodowa uszkodzenie filtrów, a zatem naley tego absolutnie unika. Podczas smaenia naley zwróci uwag, aby olej nie uleg przegrzaniu. W zakresie koniecznych do zastosowania rodków technicznych i bezpieczestwa dotyczcych odprowadzania oparów naley cile przestrzega przepisów wydanych przez kompetentne wadze lokalne. Okap powinien by czsto czyszczony zarówno na zewntrz jak i od wewntrz (PRZYNAJMNIEJ RAZ W MIESICU, z zachowaniem wskazówek dotyczcych konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczcych czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagroenia poarem.65 Płyty grzejne gazowe/Kuchenki gazowe Nigdy nie należy jednocześnie włączać wszystkich palników na maksymalną moc przez długi okres (maksymalnie 15 minut), aby nie narazić się na poparzenie dotykając korpusu okapu i nie uszkodzić samego okapu. Gdy okap ma pracować nad płytą gazową, należy go włączyć na maksymalną moc, jeżeli 3 lub więcej palników są włączone. ❑ Uwaga: duży palnik o mocy przekraczającej 5 KW (typu WOK) odpowiada 2 standardowym palnikom. ❑ Nie należy nigdy używać palników gazowych bez naczyń. Wyregulować płomień tak, aby nie wychodził poza obręb naczynia. Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi adnej odpowiedzialnoci za ewentualne szkody lub poary spowodowane przez urzdzenie a wynikajce z nieprzestrzegania zalece podanych w niniejszej instrukcji.66 Używanie okapu kuchennego Najbardziej wydajną metodą usuwania oparów kuchennych, powstających podczas gotowania, jest: ❑ Włączenie okapu w chwili rozpoczynania gotowania. ❑ Wyłączenie okap kilka minut p o zakończeniu gotowania. Włączanie: ❑ Przesunąć suwak mocy w prawo aż do osiągnięcia żądanej mocy. Włączanie: ❑ Ustawić suwak na pozycji 0 przesuwając go w lewo. Oświetlenie: ❑ Oświetlenie może być włączone w każdej chwili, także przy wyłączonym okapie. Filtr i konserwacja Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszcząco-konserwacyjnej należy odłączyć okap od zasilania sieciowego wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania. Filtr przeciwtłuszczowy: Do wychwytywania cząstek tłuszczu, znajdujących się w oparach powstających w czasie gotowania, wykorzystywane są filtry metalowe. Siatki filtrów są wykonane z niepalnego metalu. Uwaga: Im więcej filtr wchłonie cząstek tłuszczu, tym większe staje zagrożenie pożarem. Ponadto, nasycenie filtrów wpływa negatywnie na optymalne działanie okapu. Ważne: Aby zmniejszyć zagrożenie pożarem, należy regularnie czyścić metalowe filtry przeciwtłuszczowe. Zagrożenie wynika z nagromadzania się ciepła podczas smażenia potraw. Czyszczenie metalowych filtrów przeciwtłuszczowych: ❑ Przy normalnym użytkowaniu (1 do 2 godzin dziennie), filtr powinien być czyszczony po upływie 8 do 10 tygodni. ❑ Filtry mogą być czyszczone w zmywarce. Po umyciu mogą lekko zmienić kolor. ❑ W zmywarce filtr powinien być umieszczony swobodnie. NIE powinien być zablokowany. Ważne: Nie należy wkładać silnie zabrudzonych filtrów metalowych do zmywarki razem innymi naczyniami do mycia. ❑ W przypadku mycia ręcznego, namoczyć filtry w misce z ciepłą wodą i mydłem. Następnie wyszorować do czysta, spłukać dokładnie i pozostawić do osuszenia. Oświetlenie WŁ/WYŁ Ustawienia wentylatora67 Filtr i konserwacja Usuwanie i montowanie metalowych filtrów przeciwtłuszczowych:

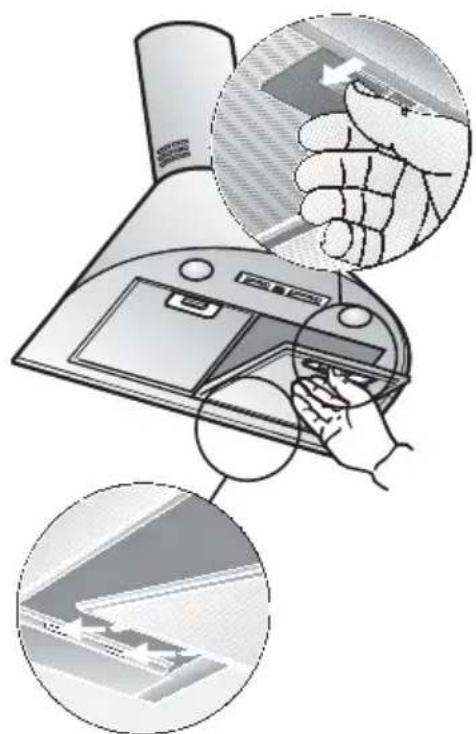

1. Pchnąć pokrętło w kierunku pokazanym

strzałką naciskając na filtr przeciwtłuszczowy i wyjąć filtry.

2. Wyczyścić filtry przeciwtłuszczowe.

3. Po wyczyszczeniu ponownie włożyć filtry na

ich miejsce. Filtr z węglem aktywnym: Ten filtr zatrzymuje nieprzyjemne zapachy, gdy okap działa w trybie „pochłaniacz”. Uwaga: Im więcej filtr wchłonie cząstek tłuszczu, tym większe staje zagrożenie pożarem, a optymalne działanie okapu może ulec pogorszeniu. Ważne: Aby zmniejszyć zagrożenie pożarem, należy regularnie wymieniać wkład z węglem aktywnym. Zagrożenie wynika z nagromadzania się ciepła podczas smażenia potraw. Zakładanie filtra:

1. Wyjąć najpierw metalowe filtry (patrz

rozdział „Wyjmowanie metalowych filtrów przeciwtłuszczowych“).

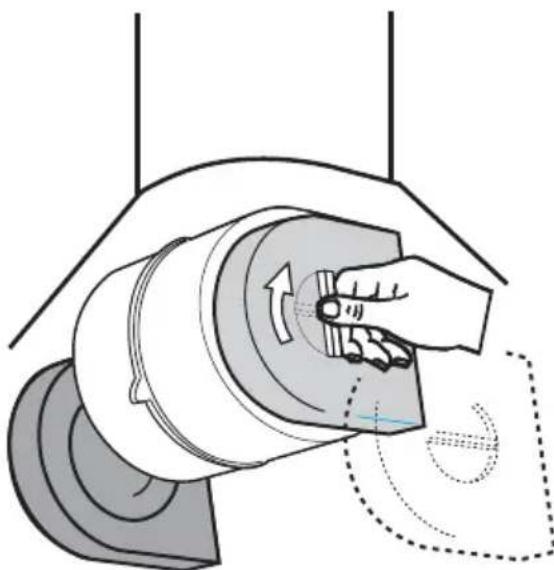

2. Umieścić filtr z węglem aktywnym po prawej

i lewej stronie silnika okapu, obrócić środkowe pokrętło filtra węglowego zgodnie z kierunkiem ruchu wskazówek zegara celem ich zamocowania.

3. Zamontować filtry przeciwtłuszczowe

(patrz rozdział „Wyjmowanie i instalacja metalowych filtrów przeciwtłuszczowych“). Demontaż filtra: Demontaż polega na wykonaniu powyższych czynności w odwrotnej kolejności. Wymiana filtrów z węglem aktywnym: ❑ Przy normalnym użytkowaniu okapu (1 do 2 godzin dziennie), filtr z węglem aktywnym powinien być wymieniany raz na rok. ❑ Filtry z węglem aktywnym są w sprzedaży w wyspecjalizowanych sklepach (patrz „Wyposażenie opcjonalne”). ❑ Należy używać wyłącznie oryginalnych filtrów z węglem aktywnym, aby zapewnić optymalnego działania okapu. Usuwanie zużytych filtrów z węglem aktywnym ❑ Filtry z węglem aktywnym NIE zawierają szkodliwych substancji. Mogą być wyrzucone wraz ze zwykłymi odpadami.68 Czyszczenie i konserwacja Przed każdym zabiegiem czyszczenia lub konserwacji należy odłączyć okap od sieci zasilania wyjmując wtyczkę z gniazdka sieciowego lub wyłączając zasilanie na szafie rozdzielczej. ❑ W trakcie czyszczenia filtrów przeciwtłuszczowych, usunąć tłuszcz znajdujący się na całej dostępnej powierzchni okapu. Ograniczy to zagrożenie pożarem i zapewni prawidłowe funkcjonowanie okapu. ❑ Do mycia obudowy należy użyć ciepłej wody z delikatnym detergentem lub z płynem do mycia okien. ❑ Nie drapać zabrudzeń, lecz starać się usunąć je za pomocą wilgotnej szmatki. ❑ Nie używać ściernych środków czyszczących lub gąbek, które mogą spowodować zarysowania. ❑ Ważne: nigdy nie czyścić plastykowej powierzchni alkoholem (spirytusem), aby uniknąć jej zmatowienia. Uwaga: dobrze wietrzyć kuchnię, nigdy nie używać otwartego ognia. Zaleca się czyszczenie suwaka tylko miękką, wilgotną szmatką (namoczoną w wodzie z delikatnym środkiem myjącym). Nigdy nie używać do czyszczenia suwaka detergentu przeznaczonego do powierzchni stalowych. Powierzchnie stalowe: ❑ Używać łagodnego, niepowodującego zarysowań detergentu, przeznaczonego do powierzchni stalowych. ❑ Czyścić stal zawsze w kierunku splotu. Nigdy nie używać do czyszczenia stalowych powierzchni ściernych gąbek lub innych detergentów zawierających piasek, sodę kaustyczną, kwas lub chlor. Powierzchnia aluminiowa lub plastykowa: ❑ Używać miękkiej, niepowodującej zadrapań na powierzchni szmatki, jaką wykorzystuje się do mycia okien lub też szmatki z mikrofibry. ❑ Nigdy nie używać suchej szmatki. ❑ Używać delikatnego detergentu stosowanego do mycia okien. ❑ Nie używać żrących środków czyszczących, kwasowych lub zasadowych. ❑ Nie używać środków ściernych. Wymiana żarówek Uwaga! Nie dotykać żarówek dopóki są gorące.

1. Przed każdym zabiegiem czyszczenia lub

konserwacji należy odłączyć okap od sieci zasilania, wyjmując wtyczkę z gniazdka sieciowego lub wyłączając zasilanie na szafie rozdzielczej.

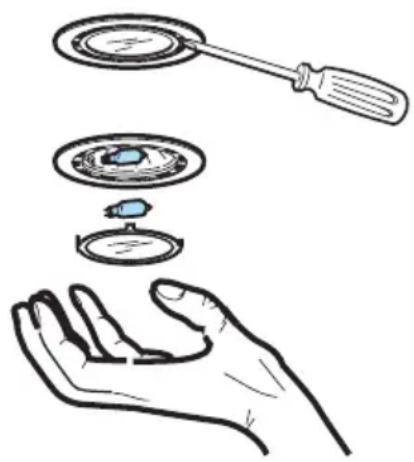

2. Za pomocą śrubokręta płaskiego zdjąć

3. Wymienić uszkodzoną żarówkę (żarówki

halogenowe maks. 20 Wat, G4).

4. Ponownie zamontować pokrywę.

5. Aby ponownie podłączyć okap, należy
