Produkttyp	Dunstabzugshaube
Marke	Siemens
Modell	LC654DA10
Absaugtyp	Abluft nach außen oder Umluft mit Aktivkohlefilter
Bedienelemente	Schiebeschalter mit mehreren Saugstufen
Fettfilter	Unbrennbare Metallfilter, spülmaschinengeeignet
Aktivkohlefilter	Optional, Wechsel einmal jährlich empfohlen
Beleuchtung	Halogenlampe G4, maximale Leistung 20 W
Stromversorgung	220-240 V, 50/60 Hz
Material	Edelstahl (sichtbare Teile)
Reinigung	Mit warmem Wasser und mildem Reinigungsmittel; scheuernde Mittel vermeiden
Sicherheit	Vor Eingriffen Netzstecker ziehen; nicht ohne Filter betreiben
Verwendung	Kein Flambieren unter der Haube; Frittiergut überwachen
Filterpflege	Fettfilter alle 8 bis 10 Wochen reinigen
Lampenwechsel	Netzstecker ziehen, durch Halogenlampe G4 max. 20 W ersetzen
Optionale Zubehörteile	Umluftset mit Aktivkohlefilter
Konformität	Anwendbare Sicherheitsnormen

Häufig gestellte Fragen - LC654DA10 SIEMENS

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand gereinigt werden. Für die Handreinigung: in sehr heißem Wasser mit Spülmittel einweichen, bürsten, abspülen und abtropfen lassen. Reinigen Sie sie bei normaler Nutzung (1–2 Stunden pro Tag) alle 8 bis 10 Wochen.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte bei Normalbetrieb (1–2 Stunden pro Tag) etwa einmal jährlich gewechselt werden. Er wird nur im Umluftbetrieb benötigt. Verwenden Sie Originalfilter für optimale Funktion.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Vor dem Eingriff Netzstecker der Haube ziehen. Stellen Sie sicher, dass die Lampe abgekühlt ist. Entfernen Sie die Lampenabdeckung mit einem Schraubendreher, ersetzen Sie die defekte Lampe durch eine Halogenlampe G4 max. 20 W, dann Abdeckung wieder anbringen und einstecken.

Was tun, wenn die Haube nicht mehr funktioniert?

Prüfen Sie zunächst, ob die Haube richtig eingesteckt ist und der Sicherungsautomat/die Sicherung nicht ausgelöst hat. Bleibt das Problem bestehen, wenden Sie sich an den Kundendienst und nennen Sie die EFD-Nummer (auf dem Typenschild im Inneren des Geräts).

Kann die Haube ohne Fettfilter verwendet werden?

Nein, die Haube niemals ohne korrekt montierten Fettfilter und Gitter verwenden. Dies birgt Brandgefahr und beschädigt das Gerät.

Wie installiere ich den Aktivkohlefilter?

Entfernen Sie zuerst die Metallfettfilter. Setzen Sie den Aktivkohlefilter auf jeder Seite des Motors ein, drehen Sie den mittleren Griff im Uhrzeigersinn zum Fixieren. Setzen Sie dann die Fettfilter wieder ein.

Welche Reinigungsmittel für Edelstahl verwenden?

Verwenden Sie ein Spezialmittel für Edelstahl, das ohne Kratzer reinigt. Reiben Sie stets in Schliffrichtung. Niemals scheuernde Schwämme oder sandhaltige, ätzende, säure- oder chlorhaltige Produkte verwenden.

Warum nicht unter der Haube flambieren?

Offene Flammen können die Filter beschädigen und einen Brand verursachen. Es ist ausdrücklich verboten, unter der Haube zu flambieren. Seien Sie besonders vorsichtig beim Frittieren.

Wie vermeide ich Brandrisiken durch die Haube?

Reinigen Sie die Fettfilter regelmäßig (mindestens einmal monatlich) und wechseln Sie den Aktivkohlefilter rechtzeitig. Lassen Sie Frittiergut nie unbeaufsichtigt. Sorgen Sie für ausreichende Belüftung, wenn die Haube zusammen mit Feuerstätten betrieben wird.

Kann ich die Haube im Umluftbetrieb ohne Aktivkohlefilter verwenden?

Nein, im Umluftbetrieb ist der Aktivkohlefilter unverzichtbar zur Geruchsbindung. Ohne ihn gelangen Kochdünste mit Gerüchen zurück in die Küche. Das Umluftset ist beim Händler erhältlich.

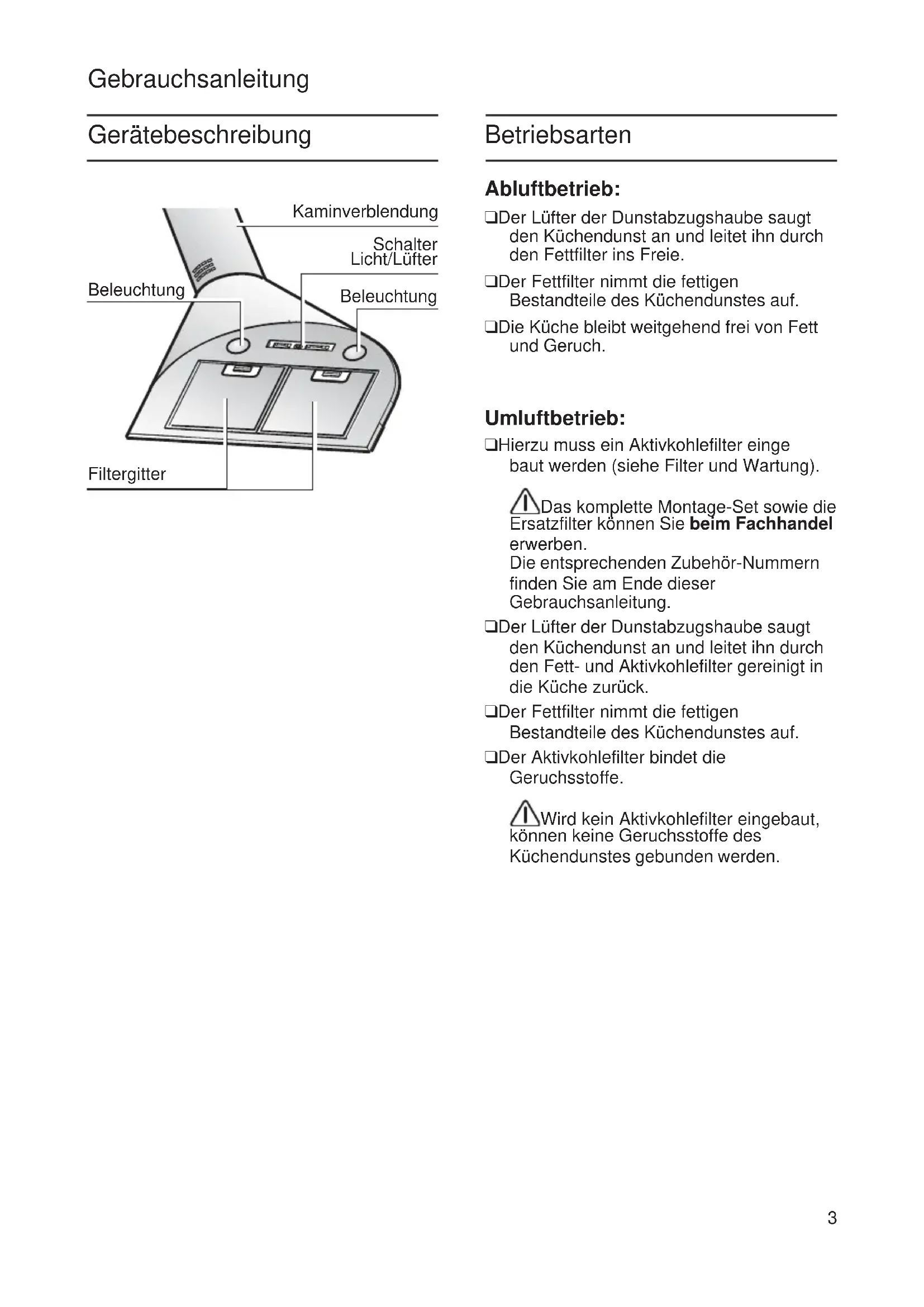

BEDIENUNGSANLEITUNG LC654DA10 SIEMENS

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.

Umluftbetrieb:

□Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

Das komplette Montage-Set sowie die
Ersatzfilter konnen Sie beim Fachhandel
erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser
Gebrauchsanleitung.

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche darüber.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.

Vor dem ersten Benutzen

Wichtige Hinweise:

□These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
□These Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchsanleitung.
Sie enthalt wichtige Informationen fur ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur fur den Betrieb in Haushalten bestimmt.
Vor Beginn samtlicher Reinigungsaoder Wartungsarbeiten muss das Gerat durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.
Kinder nicht mit dem Gerät spielena.
lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,

• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Beigleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4× 10^-5 bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die fur die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.
Esiststrengstensverboten,unter der Haube mit offener Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.
In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen ortlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßiginnen und auBen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über langere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.
Beachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von 2 Gasbrennern entspricht.
Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr. Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt.
Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen, um das Risiko eines Stromschlags zu vermeiden.
Es wird keinerlei Haftung übernommen für Fehler, Schaden oder Brände des Gerates, die durch Nichteinhaltung der in thism Handbuch aufgeführten Anweisungen verschuldet wurden.

Bedienen der Dunstabzugshaube

Der Kuchendunst wird am

wirkungsvollsten beseitigt durch:

□Einschalten der Dunstabzugshaube bei

Kochbeginn.

□Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

Beleuchtung

Aus/Ein

Lüfterstufen

Einschalten:

Schieben Sie den rechten Schiebeschalter auf die gewünschte Lüfterstufe.

Ausschalten:

Schieben Sie den rechten Schiebeschalter auf 0 zurück.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der MetallFettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Beinormalem Betrieb (tajlich 1 bis 2 Stunden) mussen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfarbung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Erarf nicht eingeklemmt sein. Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen.

Danach abbürsten, gut ausspüssen und abtropfen halten.

Filter und Wartung

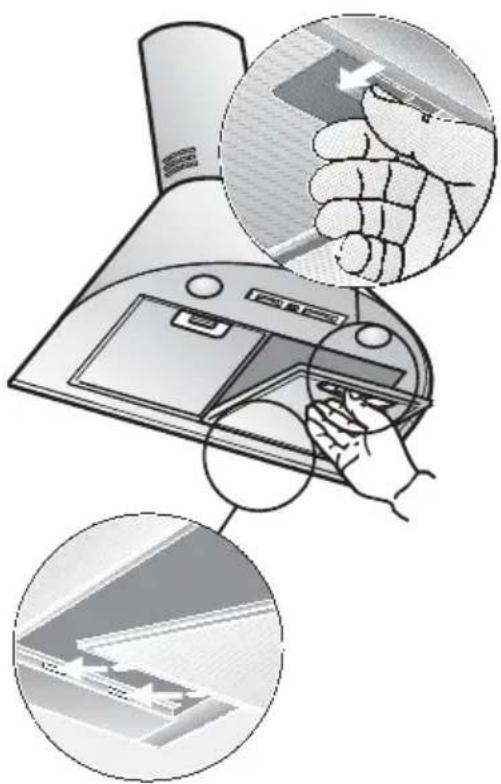

Aus- und Einbau den Metall-Fettfilter:

1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhoht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

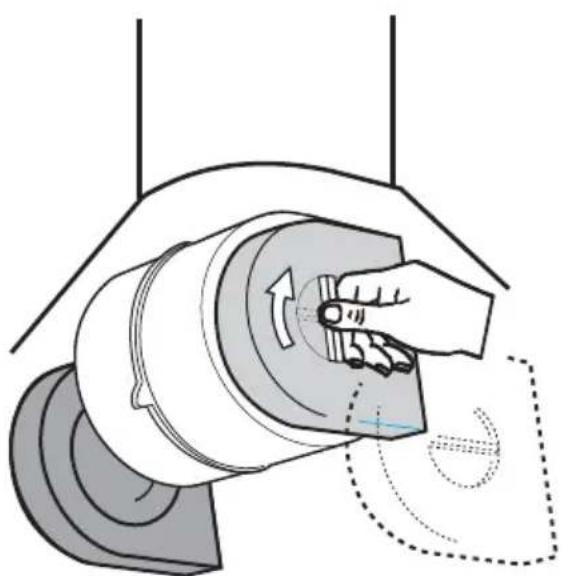

Einbauen:

1. Bauen Sie die Fettfilter aus (siehe Ausund Einbauen der Metall- Fettfilter).
2. Setzen Sie rechts und links am Luftermotor einen Aktivkohlefilter ein und zum Befestigen den Hebel im Uhrzeigersinn drehen.

1. Bauen Sie die Fettfilter ein (siehe Ausund Einbauen der Metall- Fettfilter).

Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel der Aktivkohlefilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) mussen die Aktivkohlefilter ungebung 1 x im Jahr ausgetaucht werden.
Die Aktivkohlefilter sind im Fachhandel erhältlich (siehe Sonderzubehor).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung der alten Aktivkohlefilter:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgebung vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube\ heiße Spullauge oder mildes\ Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.
Den Schiebeschalter nur mit einem weichen, feuchten Tuch reinigen (milde Spullauge).
Keinen Edelstahlreiniger fur den Schiebeschalter verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
Reinigen Sie nur in Schliffrichtung.

Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, saure-oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
Keine trockenen Tucher verwenden.
Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.
Keine Scheuermittel verwenden.

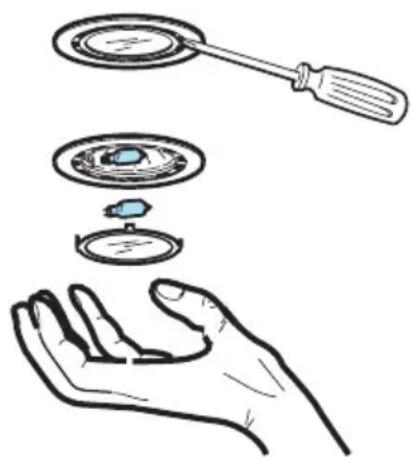

Auswechseln der Lampen

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Lampenabdeckung mit einem Schraubenzieher entnahmen und entfernen.

1. Tauschen Sie die Lampe aus (handelsübliche Halogenlampen max. 20 Watt, Sockel G4).
2. Lampenabdeckung wieder montieren.
3. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angegeben:

E-Nr.FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

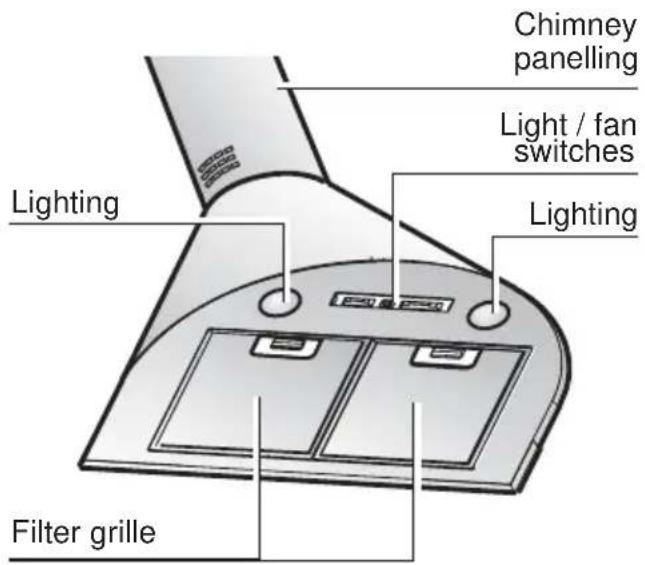

Appliance description

Operating modes

Exhaust-air mode:

Atercirkulationsversion:

Hvis der anwendes flere end 3 gasblus, skal emhaeten indstilles pa max effekt.

Starterset für Umluftbetrieb
