Typ produktu	Odbiornik pilota RF/IR
Marka	PHILIPS
Model	SBC LI 805
Zasilanie	Sieć 230-240 V AC, 50 Hz
Częstotliwość nośna podczerwieni	32 – 40 kHz
Odbior RF	433,92 MHz
Maksymalny zasięg RF	15 metrów
Kompatybilność	Pilot RU 885 RF, zestaw rozszerzający SBC LI 800
Wskaźniki świetlne	Zielona dioda (zasilanie), czerwona dioda (odbior)
Wymiary przybliżone	10 × 5 × 3 cm (szacunkowe)
Waga przybliżona	100 g (szacunkowo)
Konserwacja	Czyścić suchą lub lekko wilgotną szmatką, odłączyć przed czyszczeniem
Środki ostrożności	Nie wystawiać na wilgoć, zachlapanie ani ekstremalne źródła ciepła
Dołączone akcesoria	Zasilacz sieciowy, przedłużacz podczerwieni z 3 diodami
Naprawialność	Nie próbować naprawiać samodzielnie, skontaktować się z serwisem
Informacje ogólne	Pozwala sterować urządzeniami na podczerwień za pomocą RF bez bezpośredniej widoczności

Często zadawane pytania - SBCLI805 PHILIPS

Jak zainstalować odbiornik SBC LI 805 ?

Umieść odbiornik naprzeciwko urządzenia, które ma być sterowane, podłącz dołączony zasilacz sieciowy do gniazdka 230-240 V AC. Zielona dioda zaświeci się, sygnalizując włączenie zasilania.

Odbiornik nie działa, co sprawdzić ?

Upewnij się, że odbiornik jest podłączony do gniazdka sieciowego 230-240 V AC, że pilot RU 885 ma sprawne baterie, odległość nie przekracza 15 metrów i żadna duża metalowa przeszkoda nie blokuje sygnału RF.

Jaki jest maksymalny zasięg sygnału RF ?

Zasięg RF między pilotem RU 885 a odbiornikiem wynosi maksymalnie 15 metrów.

Czy mogę używać odbiornika z dowolnym urządzeniem na podczerwień ?

Odbiornik działa z większością urządzeń na podczerwień, z wyjątkiem niektórych marek jak Bang & Olufsen, Nokia (niektóre odbiorniki satelitarne), Sagem i Pace.

Jak używać przedłużacza podczerwieni ?

Podłącz kabel do odbiornika, usuń taśmę klejącą z diod IR i przymocuj je do czujnika podczerwieni sterowanego urządzenia. Jeśli dokładne położenie jest nieznane, umieść diody 5-10 cm od przedniej ścianki.

Co zrobić, jeśli czerwona dioda nie miga podczas wysyłania polecenia ?

Sprawdź, czy funkcja RF pilota RU 885 jest aktywna, czy baterie są sprawne i czy odbiornik znajduje się w zasięgu wzroku urządzenia. Jeśli problem nie ustąpi, zapoznaj się z instrukcją obsługi RU 885.

Czy mogę czyścić odbiornik wodą ?

Nie, używaj suchej lub lekko wilgotnej szmatki. Zawsze odłączaj odbiornik przed czyszczeniem. Unikaj nadmiaru wody.

Czy odbiornik jest kompatybilny z zestawem rozszerzającym SBC LI 800 ?

Tak, SBC LI 805 może być używany jako dodatkowy odbiornik w zestawie rozszerzającym SBC LI 800. Aby uzyskać więcej informacji, zapoznaj się z instrukcją obsługi LI 800.

Czy mogę samodzielnie naprawić odbiornik w przypadku awarii ?

Nie, jakakolwiek próba naprawy unieważnia gwarancję. Skontaktuj się ze sprzedawcą lub serwisem, którego numery znajdują się na stronie 2 instrukcji.

Jakie są dane techniczne odbiornika ?

Zasilanie: 230-240 V AC / 50 Hz. Częstotliwość nośna IR: 32-40 kHz. Odbior RF: 433,92 MHz.

INSTRUKCJA OBSŁUGI SBCLI805 PHILIPS

Odbiornik Philips SBC LI 805 można używać jako odbiornik dla zespołu zdalnego sterowania SBC RU 885 działającego na częstotliwości radiowej (RF), a także jako dodatkowy odbiornik dla zespołu zwiększania jego zasięgu - SBC LI 800. We współpracy z RU 885 umożliwia on obsługę większości urządzeń sterowanych podczerwienią (np. systemy Hi Fi, magnetowidy, odbiorniki satelitarne, itp.), z dowolnego miejsca w domu, bez potrzeby podchodzenia do niego lub nakierowywania na niego pilota. Obsługę przy użyciu zespołu zwiększania zasięgu, LI 800, opisano w 'Instrukcji użytkownika' zespołu.

RU 885 jest w stanie wysyłać sygnały częstotliwości radiowej (RF) przenikające przez ściany lub drzwiczki szafek - w przypadku obudowanych urządzeń. Z chwilą odebrania sygnału z RU 885 odbiornik przetwarza sygnał częstotliwości radiowej (RF) na odpowiedni sygnał podczerwieni (IF) i wysyła go do obsułgiwanego urządzenia.

W przypadku gdy wymagana jest obsługa urządzeń ustawionych w różnych pomieszczeniach, sprzęt można rozszerzać o dalsze odbiorniki LI 805.

Przedłużacz kablowy IR

Z przedłużacza można korzystać w przypadku gdy odbiornik jest zabudowany, lub gdy nie chce się go umieszczać z przodu sterowanego sprzętu. Przedłużacz posiada trzy styki IR, umożliwiające równoczesne sterowanie trzema urządzeniami.

Zasilacz

Służy do podłączania odbiornika do sieci zasilania.

Dla zapewniania optymalnych wyników przy korzystaniu z odbiornika, należy starannie zapoznać się z instrukcją jego obsługi.

Ważne informacje

Zapoznaj się z niniejszą instrukcją. Przed przystąpieniem do korzystania z odbiornika należy uważnie przestudiować wskazówki dotyczące obsługi i bezpieczeństwa.

Wskazówki bezpieczeństwa

- Przed podłączeniem do sieci zasilania należy sprawdzić, czy napięcie podane na tabliczce znamionowej zasilacza odpowiada miejscowemu napięciu sieci.

• Z chwilą podłączenia go do sieci 230-240 V odbiornik pobiera prąd. Nieużywany odbiornik należy wyłącaźć z sieci.
• Nie należy korzystać z odbiornika w miejscach wilgotnych lub w pobliżu wody.
• Nie należy narażać odbiornika na nadmiernie wysokie temperatury i zbyt jasne światło.
• Do czyszczenia należy wyłączyć odbiornik z sieci. Wycierać suchą lub lekko wilgotną ściereczką; nie należy nigdy używać nadmiernych ilości wody.

Spis treści

Helpline (Linia pomocy) 2

Ogólnie 40

Ważne informacje 40

Instalowanie 41

Obsługa 42

Usuwanie usterek 43

Instalowanie

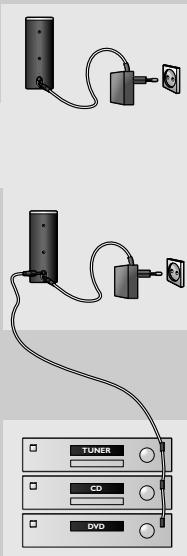

Odbiornik - rys. 1b

1 Umieścić odbiornik z przodu sterowanego urządzenia.

Odbiornik należy nakierować na urządzenie przednim okienkiem lub tyłem; odbiornik jest w stanie wysyłać sygnały podczerwieni (IR) również tylną, ciemną stronę.

2 Podłaczyć dostarczony zasilacz do odbiornika i do sieci zasilania (230-240 V prądu zmiennego).

W okienku z przodu zespołu zapali się zielone światło.

Przedłużacz kablowy - rys. 2

1 Podłączyć przedłużacz kablowy do odbiornika i umieścić odbiornik obok lub z tyłu za sterowanym sprzętem.
2 Zdjąć pasek ochronny z taśmy klejącej lampki(-ek) i przytwierdzić lampkę(-i) IR do czujnika(-ów) IR na sterowanym sprzęcie.

Uwagi:

– Taśma klejąca nie spowoduje uszkodzenia sprzętu.
– Położenie czujnika(-ów) IR należy sprawdzić w odpowiednim podręczniku.

– W przypadku, gdy nie jest znane dokładne położenie czujnika(-ów) IR, można umieścić lampki IR z przodu sterowanego sprzęt, w odległości 5-10 cm.

42 POLSKI

Obsługa

Obsługa przy użyciu zespołu zdalnego sterowania RU 885 RF

1 Sprawdzić, czy włączony został nadajnik RF w RU 885.
2 Wybrać urządzenie przewidziane do sterowania.
3 Nakierować zespół zdalnego sterowania na odbiornik i nacisnąć przycisk żądanej funkcji.

Odbiornik potwierdzą odbiór miganiem czerwonej lampki w okienku z przodu, a zespół zadziała.

- Szczegółowe wskazówki dotyczące obsługi można znaleźć w 'Instrukcji użytkownika RU 885'.

Obsługa zespołu zwiększania zasięgu zdalnego sterowania - SBC LI 800

• Z chwilą zainstalowania odbiornika można go używać jako w charakterze dodatkowego odbiornika w zespole zwiększania zasięgu zdalnego sterowania - SBC LI 800.
• Szczegółowe wskazówki dotyczące obsługi można znaleźć w 'Instrukcji użytkownika LI 800'.

Uwagi:

– Odległość między zespołem zdalnego sterowania a odbiornikiem nie powinna przekraczać 15 metrów.
– Omawiany zespół może działać nieprawidłowo, lub nie działać w ogóle, ze sprzętem następujących marek:

• Bang & Olufsen;
  – Nokia (niektóre odbiorniki satelitarne);
  – Sagem (niektóre odbiorniki satelitarne);
• Pace (niektóre odbiorniki satelitarne).

Usuwanie usterek

W przypadku wystąpienia usterki należy najpierw sprawdzić poniższe punkty. W przypadku, kiedy nie udaje się samemu zlikwidować problemu, postępując zgodnie ze wskazówkami, należy zwrócić się do Linii Pomocy (Helpline) – patrz str. 2 - lub do miejscowego dealera. W żadnym wypadku nie należy samemu próbować naprawy, gdyż spowoduje to unieważnienie gwarancji.

Zespół powinien współpracować z każdym niemal systemem zdalnego sterowania, z wyjątkiem niektórych marek wymienionych w poprzednim punkcie.

W przypadku nie działania zespółu należy sprawdzić poniższe punkty:

• Czy odbiornik jest są podłączone do sieci zasilania?
• Czy zespół zdalnego sterowania ma świeże bateria?
• Czy odległość między zespołem zdalnego sterowania a nadajnikiem nie przekracza 15 metrów?
• Czy odbiornik znajduje się w kręgu widzenia i jest zwrócony w kierunku sterowanego sprzętu?
  Jeśli nie jest to możliwe, należy skorzystać z przedłużacza kablowego.
• Przy korzystaniu z przedłużacza kablowego należy sprawdzić, czy lampki IR są prawidłowo przytwierdzone do czujników IR posiadanego sprzętu.
• Czy została uruchomiona funkcja RF w RU 885? Patrz ‘Instrukcja użytkownika RU 885’.
• Należy upewnić się, że pomiędzy zespołem zdalnego sterowania a odbiornikiem nie ma żadnych dużych metalowych obiektów. Metal jest w stanie tłumić, a nawet całkowicie pochłaniać sygnały częstotliwości radiowych (RF).

Dane techniczne

Napięcie zasilania: 230-240 V, 50 Hz

Częstotliwość nośna IR: 32-40 kHz

Odbiór RF: 433.92 MHz

Wymagasz pomocy?

Z wszelkim pytaniami na temat LI 805 prosimy zwracać się do telefonicznej linii pomocy (Helpline). Odpowiedni numer można znaleźć na liście, na stronie 2.

Przed zatelefonowaniem należy starannie zapoznać się z instrukcją.

Pomoże ona rozwiązać większość problemów.

Numer modelu niniejszego zespołu zdalnego sterowania jest SBC LI 805.
