INSTRUKCJA OBSŁUGI FAD1202 Lab Gruppen

FRISKRIVNINGSKLAUSUL WETTELIJKE ONTKENNING BEPERKTE GARANTIE10 FAD Series Quick Start Guide 11 Uwaga Terminale oznaczone symbolem przenoszą wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami ¼"TS. Wszystkie inne instalacje lub modykacje powinny być wykonywane wyłącznie przez wykwalikowany personel techniczny. Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi. Uwaga W celu wyeliminowania zagrożenia porażenia prądem zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalikowanypersonel. Uwaga W celu wyeliminowania zagrożenia porażenia prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszczać do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki. Uwaga Prace serwisowe mogą być wykonywane jedynie przez wykwalikowany personel. W celu uniknięcia zagrożenia porażenia prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawywykonywane mogą być jedynie przez wykwalikowany personeltechniczny.

1. Proszę przeczytać poniższe wskazówki.

2. Proszę przechowywać niniejszą instrukcję.

3. Należy przestrzegać wszystkich wskazówek

4. Należy postępować zgodnie z instrukcją obsługi.

5. Urządzenia nie wolno używać w pobliżu wody.

6. Urządzenie można czyścić wyłącznie suchąszmatką.

7. Nie zasłaniać otworów wentylacyjnych.

Wczasie podłączania urządzenia należy przestrzegać zaleceńproducenta.

8. Nie stawiać urządzenia w pobliżu źródeł ciepła

takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).

9. W żadnym wypadku nie należy usuwać

zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatkowy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniazdka, proszę zwrócić się do elektryka z prośbą o wymienienie gniazda.

10. Kabel sieciowy należy ułożyć tak, aby nie był

narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.

11. Urządzenie musi być zawsze podłączone do sieci

sprawnym przewodem z uziemieniem.

12. Jeżeli wtyk sieciowy lub gniazdo sieciowe w

urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.

13. Używać wyłącznie sprzętu dodatkowego i

akcesoriów zgodnie z zaleceniami producenta.

jedynie zalecanych przez producenta lub znajdujących się w zestawie wózków, stojaków, statywów, uchwytów i stołów. Wprzypadku posługiwania się wózkiem należy zachować szczególną ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.

15. W trakcie burzy oraz na czas dłuższego nieużywania

urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.

16. Wykonywanie wszelkich napraw należy zlecać

jedynie wykwalikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikolwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę.

17. Prawidłowa utylizacja

produktu: Ten symbol wskazuje, że tego produktu nie należy wyrzucać razem ze zwykłymi odpadami domowymi, tylko zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać szkodliwe działanie na środowisko naturalnej i zdrowie człowieka z powodu potencjalnych substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w prawidłową utylizację niniejszego produktu przyczynia się do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddawać zużyty sprzęt do recyklingu, udzielają urzędy miejskie, przedsiębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.

18. Nie instaluj w ograniczonej przestrzeni, takiej jak

półka na książki lub podobny zestaw.

19. Nie stawiaj na urządzeniu źródeł otwartego ognia,

takich jak zapalone świece.

20. Należy pamiętać o środowiskowych aspektach

utylizacji baterii. Baterie należy utylizować w punkcie zbiórki baterii.

21. To urządzenie może być używane w klimacie

tropikalnym i umiarkowanym do 45 ° C. Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotograi lub oświadczeniu zawartym w niniejszym dokumencie. Specykacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi rmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie prawa zastrzeżone. Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem musictribe.com/warranty. Ważne informacje o bezpieczeństwie

Klockstatus i standardvyn för routing. Denna vy visar om de interna klockorna på enheterna i nätverket synkroniseras och visar även FAD-enhetens Master/Slave-tillstånd. Enhetens Master/Slave-tillstånd kan också ses på FAD-enhetens bakpanel där ett kontinuerligt grönt ljus från CLOCK SYNC LED betyder att FAD-enheten är Slave till en annan enhet i nätverket och ett blinkande grönt ljus som anger att FAD-enheten är mästaren i nätverket.50 FAD Series Quick Start Guide 51 FAD Series Pierwsze kroki Witamy w przewodniku szybkiego startu serii FAD i dziękujemy za zakup jednego z tych wzmacniaczy. Do produktu należy dołączyć następujące akcesoria:

• • Złącza wejściowe Euroblock• • Złącza wyjściowe Euroblock• • Płytka sprzęgająca (x2) z niezbędnymi śrubami• • Długi wspornik kątowy• • Wspornik kątowy przedni (x2)• • Tylny płaski wspornik• • Tylny wspornik kątowy ze śrubą barkową
• • Kabel zasilający z wtyczką sieciową odpowiadającą wersji krajowej

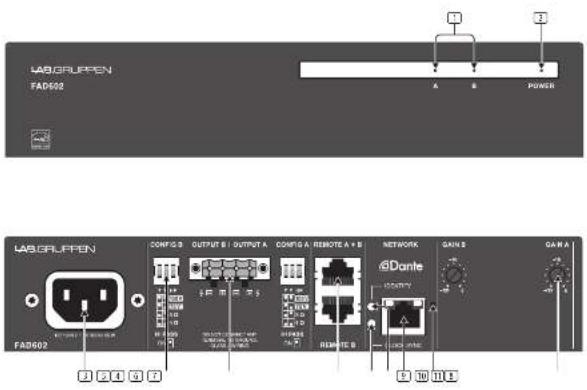

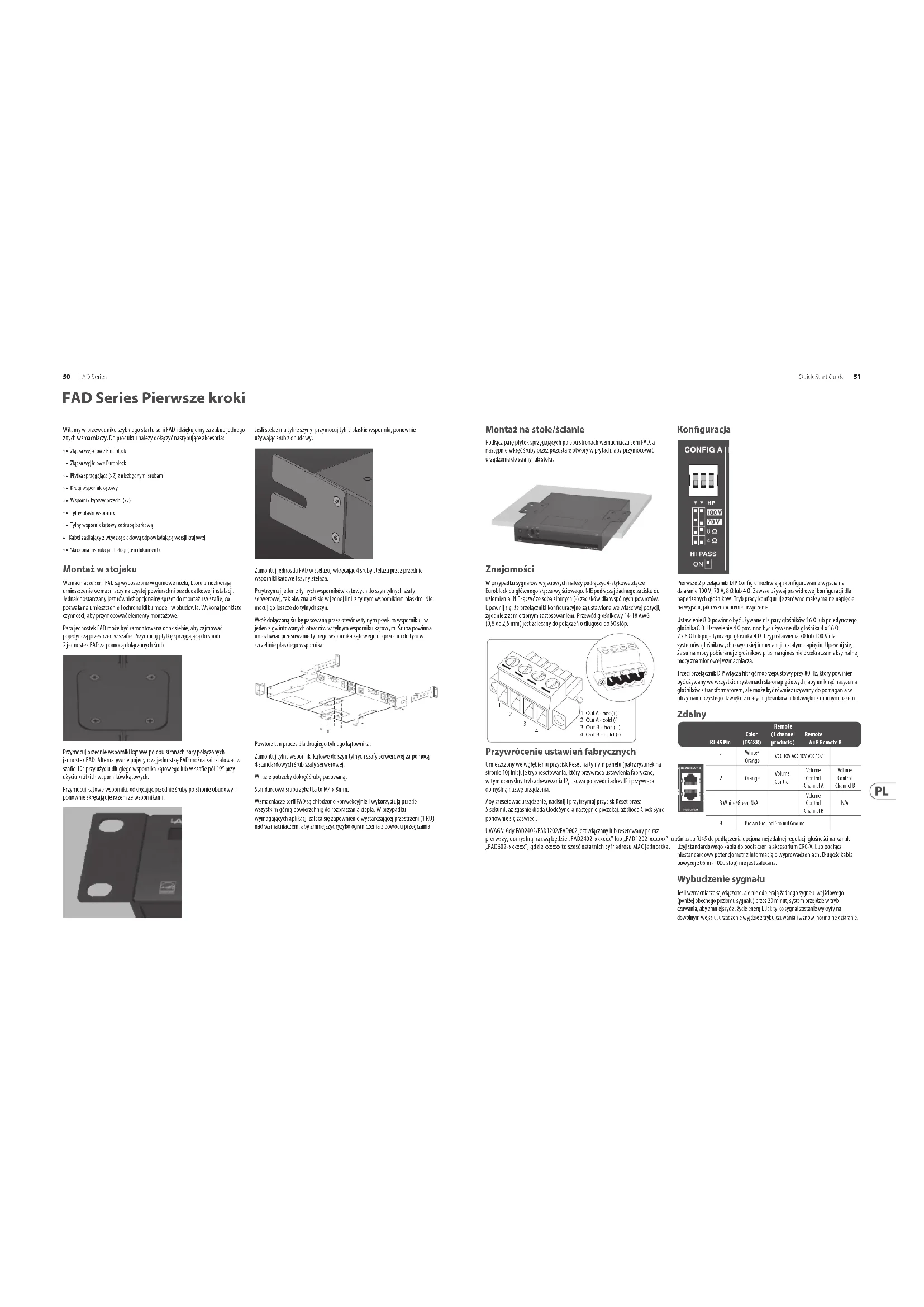

• • Skrócona instrukcja obsługi (ten dokument) Montaż w stojaku Wzmacniacze serii FAD są wyposażone w gumowe nóżki, które umożliwiają umieszczenie wzmacniaczy na czystej powierzchni bez dodatkowej instalacji. Jednak dostarczany jest również opcjonalny sprzęt do montażu w szae, co pozwala na umieszczenie i ochronę kilku modeli w obudowie. Wykonaj poniższe czynności, aby przymocować elementy montażowe. Para jednostek FAD może być zamontowana obok siebie, aby zajmować pojedynczą przestrzeń w szae. Przymocuj płytkę sprzęgającą do spodu 2 jednostek FAD za pomocą dołączonych śrub. Przymocuj przednie wsporniki kątowe po obu stronach pary połączonych jednostek FAD. Alternatywnie pojedynczą jednostkę FAD można zainstalować w szae 19” przy użyciu długiego wspornika kątowego lub w szae pół 19” przy użyciu krótkich wsporników kątowych. Przymocuj kątowe wsporniki, odkręcając przednie śruby po stronie obudowy i ponownie skręcając je razem ze wspornikami. Jeśli stelaż ma tylne szyny, przymocuj tylne płaskie wsporniki, ponownie używając śrub z obudowy. Zamontuj jednostki FAD w stelażu, wkręcając 4 śruby stelaża przez przednie wsporniki kątowe i szyny stelaża. Przytrzymaj jeden z tylnych wsporników kątowych do szyn tylnych szafy serwerowej, tak aby znalazł się w jednej linii z tylnym wspornikiem płaskim. Nie mocuj go jeszcze do tylnych szyn. Włóż dołączoną śrubę pasowaną przez otwór w tylnym płaskim wsporniku i w jeden z gwintowanych otworów w tylnym wsporniku kątowym. Śruba powinna umożliwiać przesuwanie tylnego wspornika kątowego do przodu i do tyłu w szczelinie płaskiego wspornika. Powtórz ten proces dla drugiego tylnego kątownika. Zamontuj tylne wsporniki kątowe do szyn tylnych szafy serwerowej za pomocą 4 standardowych śrub szafy serwerowej. W razie potrzeby dokręć śrubę pasowaną. Standardowa śruba zębatka to M4 x 8mm. Wzmacniacze serii FAD są chłodzone konwekcyjnie i wykorzystują przede wszystkim górną powierzchnię do rozpraszania ciepła. W przypadku wymagających aplikacji zaleca się zapewnienie wystarczającej przestrzeni (1 RU) nad wzmacniaczem, aby zmniejszyć ryzyko ograniczenia z powodu przegrzania. Montaż na stole/ścianie Podłącz parę płytek sprzęgających po obu stronach wzmacniacza serii FAD, a następnie wkręć śruby przez pozostałe otwory w płytach, aby przymocować urządzenie do ściany lub stołu. Znajomości W przypadku sygnałów wyjściowych należy podłączyć 4-stykowe złącze Euroblock do głównego złącza wyjściowego. NIE podłączaj żadnego zacisku do uziemienia. NIE łączyć ze sobą zimnych (-) zacisków dla wspólnych powrotów. Upewnij się, że przełączniki konguracyjne są ustawione we właściwej pozycji, zgodnie z zamierzonym zastosowaniem. Przewód głośnikowy 14-18 AWG (0,8 do 2,5 mm) jest zalecany do połączeń o długości do 50 stóp. Przywrócenie ustawień fabrycznych Umieszczony we wgłębieniu przycisk Reset na tylnym panelu (patrz rysunek na stronie 10) inicjuje tryb resetowania, który przywraca ustawienia fabryczne, w tym domyślny tryb adresowania IP, usuwa poprzedni adres IP i przywraca domyślną nazwę urządzenia. Aby zresetować urządzenie, naciśnij i przytrzymaj przycisk Reset przez 5 sekund, aż zgaśnie dioda Clock Sync, a następnie poczekaj, aż dioda Clock Sync ponownie się zaświeci. UWAGA: Gdy FAD2402/FAD1202/FAD602 jest włączany lub resetowany po raz pierwszy, domyślną nazwą będzie „FAD2402-xxxxxx” lub „FAD1202-xxxxxx” lub „FAD602-xxxxxx”, gdzie xxxxxx to sześć ostatnich cyfr adresu MAC jednostka. Konguracja Pierwsze 2 przełączniki DIP Cong umożliwiają skongurowanie wyjścia na działanie 100 V, 70 V, 8 Ω lub 4 Ω. Zawsze używaj prawidłowej konguracji dla napędzanych głośników! Tryb pracy konguruje zarówno maksymalne napięcie na wyjściu, jak i wzmocnienie urządzenia. Ustawienie 8 Ω powinno być używane dla pary głośników 16 Ω lub pojedynczego głośnika 8 Ω. Ustawienie 4 Ω powinno być używane dla głośnika 4 x 16 Ω, 2 x 8 Ω lub pojedynczego głośnika 4 Ω. Użyj ustawienia 70 lub 100 V dla systemów głośnikowych o wysokiej impedancji o stałym napięciu. Upewnij się, że suma mocy pobieranej z głośników plus margines nie przekracza maksymalnej mocy znamionowej wzmacniacza. Trzeci przełącznik DIP włącza ltr górnoprzepustowy przy 80 Hz, który powinien być używany we wszystkich systemach stałonapięciowych, aby uniknąć nasycenia głośników z transformatorem, ale może być również używany do pomagania w utrzymaniu czystego dźwięku z małych głośników lub dźwięku z mocnym basem . Zdalny Gniazdo RJ45 do podłączenia opcjonalnej zdalnej regulacji głośności na kanał. Użyj standardowego kabla do podłączenia akcesorium CRC-V. Lub podłącz niestandardowy potencjometr z informacją o wyprowadzeniach. Długość kabla powyżej 305 m (1000 stóp) nie jest zalecana. Wybudzenie sygnału Jeśli wzmacniacze są włączone, ale nie odbierają żadnego sygnału wejściowego (poniżej obecnego poziomu sygnału) przez 20 minut, system przejdzie w tryb czuwania, aby zmniejszyć zużycie energii. Jak tylko sygnał zostanie wykryty na dowolnym wejściu, urządzenie wyjdzie z trybu czuwania i wznowi normalne działanie.

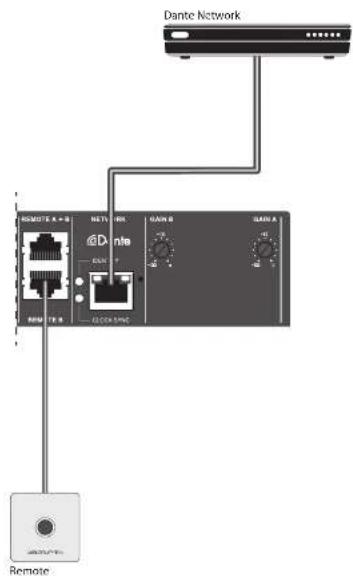

Brown Ground Ground Ground52 FAD Series Quick Start Guide 53 FAD Series Pierwsze kroki Skonguruj i obsługuj połączenie Dante

1. Pobierz kontroler Dante ze strony internetowej Audinate pod adresem

www.audinate.com. Zainstaluj to oprogramowanie na swoim komputerze.

2. Otwórz sterownik Dante z menu startowego komputera. Po załadowaniu,

wszystkie jednostki obsługujące Dante w sieci pokażą się w tym widoku. Twoja jednostka FAD powinna pojawić się na liście jako Odbiornik Dante.

3. Aby skongurować połączenie z nadajnikiem Dante w sieci, rozwiń listę

kanałów FAD Dante, klikając znak plus po lewej stronie nazwy urządzenia. Rozwiń preferowane źródło dźwięku z obsługą Dante na liście kolumn kanałów Dante Transmitter, klikając znak plus poniżej nazwy urządzenia źródła dźwięku z obsługą Dante.

4. Podświetl przecięcie między jednym z kanałów FAD Dante a jednym z

kanałów źródłowych audio obsługujących Dante i kliknij lewym przyciskiem myszy. Pomyślna subskrypcja będzie wyświetlana jako zielony znacznik wyboru. Jeśli nie możesz utworzyć subskrypcji lub napotkasz czerwony symbol „nie”, prawdopodobnie istnieje niezgodność konguracji między FAD a urządzeniem źródłowym audio obsługującym Dante (np. częstotliwość próbkowania, głębia bitowa itp.). Skonguruj źródło dźwięku z obsługą Dante, aby pasowało do domyślnej konguracji dźwięku Dante jednostki FAD lub skonguruj urządzenie FAD, aby było zgodne z ustawieniami urządzenia źródła dźwięku z obsługą Dante w oknie dialogowym w kroku 6.

5. Aby wyświetlić stan urządzenia i zmienić kongurację FAD, kliknij

dwukrotnie nazwę urządzenia w tym samym widoku. To okno pozwala użytkownikom zmieniać etykiety kanałów, kongurować ograniczenia edycji ustawień i identykować zyczne urządzenie. Naciśnięcie przycisku „Identykuj urządzenie” spowoduje miganie diody LED IDENTIFY na tylnym panelu jednostki FAD.

6. Zakładka Device Cong umożliwia zmianę ustawień audio jednostki FAD.

Należy pamiętać, że zmiany wprowadzone w kodowaniu dźwięku (częstotliwość próbkowania, głębia bitowa itp.) muszą być dopasowane do ustawień urządzenia źródłowego dźwięku z obsługą Dante i że niezgodność przerwie łańcuch sygnału i utrzyma subskrypcję do momentu dopasowania konguracji jeszcze raz.

7. W zakładce Status użytkownicy mogą przeglądać informacje o urządzeniu,

wersję oprogramowania układowego, adres IP urządzenia, adres MAC urządzenia itp.

8. Aby uzyskać informacje o synchronizacji sieci Dante, przejdź do zakładki

Clock Status z domyślnego widoku Routing. Ten widok pokaże, czy wewnętrzne zegary urządzeń w sieci są zsynchronizowane, a także pokaże stan Master/Slave jednostki FAD. Stan Master/Slave urządzenia można również zobaczyć na tylnym panelu jednostki FAD, gdzie ciągłe zielone światło z diody LED CLOCK SYNC oznacza, że jednostka FAD jest podrzędna względem innej jednostki w sieci, a migające zielone światło oznacza, że Jednostka FAD jest jednostką nadrzędną w sieci.54 FAD Series Quick Start Guide 55 Specications

1. Zarejestrować online. Zarejestruj swój

nowy sprzęt Music Tribe zaraz po zakupie na stronie musictribe.com. Zarejestrowanie zakupu za pomocą naszego prostego formularza online pomaga nam szybciej i efektywniej rozpatrywać roszczenia dotyczące naprawy. Przeczytaj również warunki naszej gwarancji, jeśli dotyczy.

2. Awaria. Jeśli Twój autoryzowany sprzedawca

Music Tribe nie znajduje się w pobliżu, możesz skontaktować się z autoryzowanym dostawcą Music Tribe dla swojego kraju, wymienionym w sekcji „Wsparcie” na stronie musictribe.com. Jeśli Twojego kraju nie ma na liście, sprawdź, czy Twój problem może zostać rozwiązany przez nasze „Wsparcie online”, które można również znaleźć w sekcji „Wsparcie” na stronie musictribe.com. Alternatywnie, prześlij zgłoszenie gwarancyjne online na musictribe.com PRZED zwrotem produktu.

3. Połączenia zasilania. Przed podłączeniem

urządzenia do gniazdka sieciowego upewnij się, że używasz odpowiedniego napięcia sieciowego dla danego modelu. Wadliwe bezpieczniki należy bez wyjątku wymienić na bezpieczniki tego samego typu i wartości. Belangrijke informatie Viktig information Ważna informacja Other important information
