MODE D'EMPLOI FAD1202 Lab Gruppen

Consignes de sécurité

Les points repées par ce symbole partent une tenson électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des caïdes d'enominés professionnels de haute qualité avec fiches lors 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifie.

Ce symbole avertir de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs Electriques.

Attention Ce symbol signale les consignes d'utilisation et d'entre ! Ten importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour éviter tout risque de choc élerinique, ne pas ouvrir le capot de l'appareil ni démonterie panneau amère. L'intérieur de l'appareil ne possèce aucun élément réparable par l'utilisateur. Leiser toute réparation a un professionnel qualifié.

Attention Pour rébure les risoucs de feu et de choc électrique, n'exposez pas cet appareil à la plique, à la miniânsure, aux guottes ou aux étabrousures. Me posez pas de réclipent contenant un liquide sur l'appareil un vase par exemple.

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualité. Pour éster tout risoue de choc éctinoue, n'effectuez aucune répartition sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent btre effectuées uniquement par un technicien spécialise.

1. Lisez ces consignes.
2. Conserver ces consignes.
3. Respectez tous les avertisements.
4. Respectez toutes les consignes d'utilisation.
5. Utilisez jamais l'appareil à premise d'un liquide
6. Nettoyez l'appareil avec un chiffon sec.

7. Velliez a ne pas empédner la bonne ventilation de l'appareil via ses suiles de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cubinière ou tout appareil dépageant de la chaleur (y compris un ampli de puissance).

9. Ne suppérrez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différents. Le plus large est le contact de sécurité. Les prises tome possèdent deux contacts plus une mise à la terme servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'allimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électronique pour effectuer le changement de prise.

10. Instaiez le cordon d'alimentation de telle façon que personne ne pursue marcher dessus et qu'il soit protégé d'artes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prive électrique et de l'endroit où il est relie à l'appareil: cela est également variable pour une éventuelle rallonge électrique.

11. Utilise exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez excluairement des chariats, des diables, des présentants, des pieds et des surfaces de travail recommandés parte fabricant ou

Intrés avec le produit Déplacez précautionneusement tout chariot ou diabre chargé pour éviter d'éventuelles blessures en cas de chute. 13. Débranchez l'apparel de la tension secteur en cas d'orage ou si l'apparel reste multié pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifie. Aucun entretien n'est nécessaire sauf si l'appareil est endommage de quelque façon que ce soit (dammages sur le concern d'alimentation ou la par par exemple), si un liquide ou un object a penetré à l'intérieur du châtsis, si l'appareil a été exposé à la plue ou à l'humidité, si ne fonctionne pas correctement ou à la suite d'une chute.

2. L'appareil doit être correcte à une prise verteur dotée d'une protection par mise à la terme.

3. La prise électrique ou la prise IEC de tout appareil déroué de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indicue qu'en accord avec la directive DEEE (2012/19/LU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être

déposé dans un point de collecte agréé pour le recyclage des débets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de débets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement.

dangereuses généralement associées à des équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez depôt une déchets d'équipements pour le recyclage, voûllez contacter votre maître ou votre centre local de collecte des déchets.

1. N'installez pas l'apparel dans un espace confiné tel qu'une bibliothèque ou meuble similaire.

2. Ne placez jamais d'objets enflammés, tous que des bougies allumées, sur l'appareil.

3. Cardez à l'esprit l'impact environnemental lorsque vous metrez des piles au reflux. Les piles usées doivent être déposées dans un point de collecte adapté.

4. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

DÉNI LÉGAL

Music Tribe ne peut être lieu pour responsable pour toute perte pouvant être suivre par toute personne se font en partie ou en totalité à toute description, photographie ou春风er internationale dans le document. Les tracéiniques, l'assurance et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appérieants à leurs propriétaires respectifs. Males, Klark Teknik, Lab Singper, Lee Tanney, Turboscuné, IC Electronics, IC Helicon, Behringer, Bugera, Oberheim, Paratome, Aston Microphones et Coalaution sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd., 2021 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultezie site Internet musictribe.com/warranty.

Input LEDs – Vert dair pour le signal et rouge pour la limite/défaut.
[2] POWER LED – S'allume en bleu pour la mise sous tension et en jaune pour le mode veille
Mains connector - Branchez le câble IEC sur une prise secteur.
4 CONFIG A/B switches – Configurez le canal de sortie pour le type de charge connectée. Voir la section « Commencer » pour plus de détails.
5 OUTPUT A/B – Connectez votre/vos enccinte(s).
6 REMOTE A/B – Permet la connexion d'un module de contrôle de volume externe par canal. CRC-V disponible comme accessoire séparé.

CLOCK SYNC LED - S'allume en vert pour indiquer une connexion réussie à un réseau Dante.

IDENTIFY LED - Clignote 3 fois pour indiquer "ping" depuis le contrôleur Dante.

(9) Network - Connectez l'unité à un réseau Dante via un cable Ethernet.

☒ Reset button - ramètres d'usine. Voir la section « Commencer » pour plus de détails.

Gain – Règlez le niveau de gain pour chaque entrée. Si la LED respective du panneau avant s'allume en rouge, réduisez le gain pour éviter l'écritage.

FAD Series Controls

DE Bedienelemente

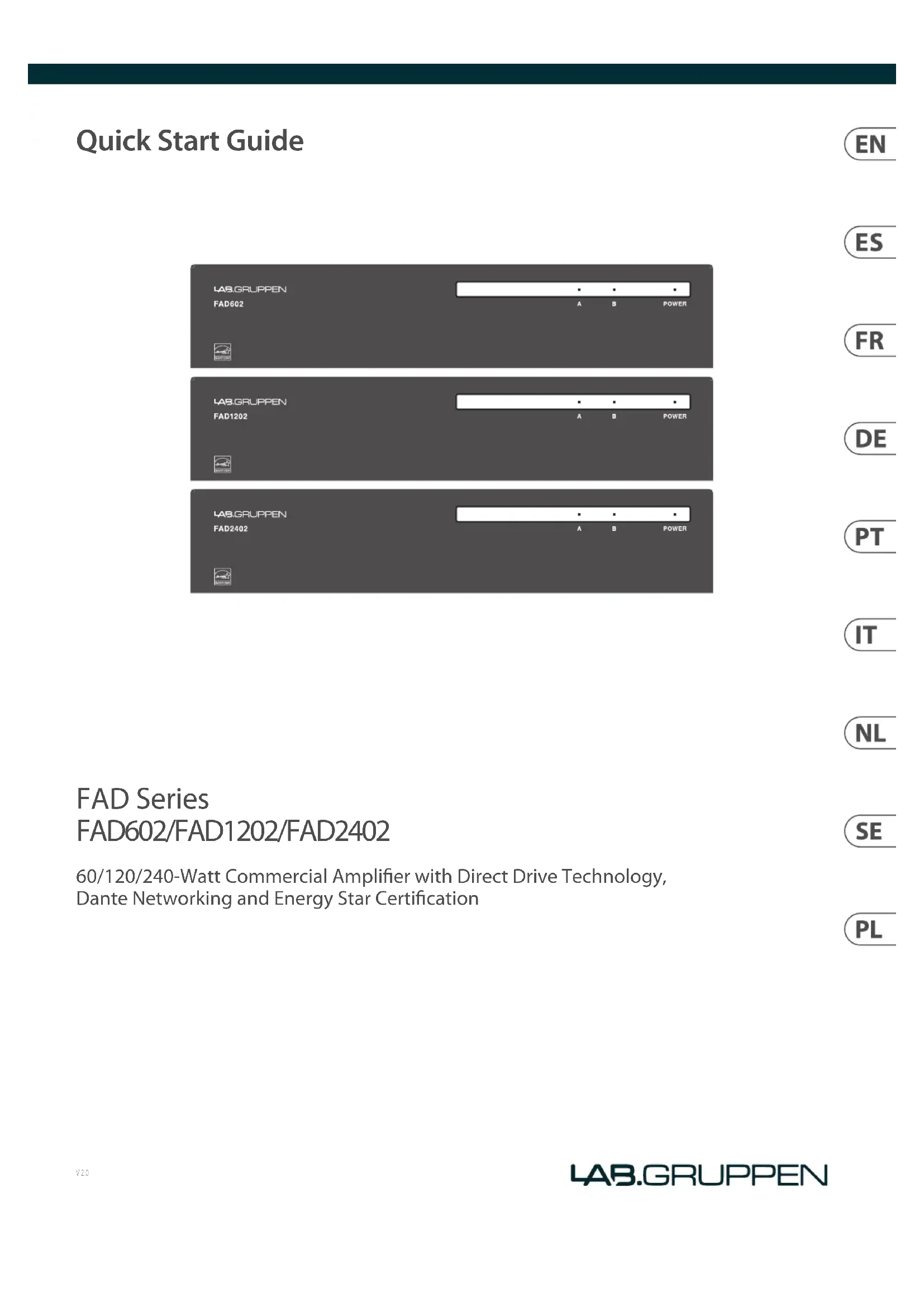

Bienvenue dans le guide de démarrage rapide de la série FAD et merci d'avoir achete l'un de ces amplificateurs. Les accessoires suivants doivent être indus avec votre produit.

• Connecteurs, n'entrée Euroblock
• Connerteur(s) de sortie Euroblack
- Plaque de couplage (x2) avec vos nécessaires
• Équercic longue
• Équerre avant («2)
• Support platamire
• Équerre anière avec ab à également
• Câble d'alimentation avec prise secteur correspondant à la version du pays spécifié
• Guide de démarrage rapide (ce document)

Montage en rack

Les amplificateurs de la série FAD sont livrés avec des pieds en caoutchouc qui permettent de placer les amplis sur une surface claire sans installation supplémentaire. Cependant, du matériel de montage en raix en option est également fourni, permettant à plusieurs modèles d'être logés et protégés : l'intérieur d'un boîtier. Suivez ces étapes pour fixer le matériel de montage.

Une paire d'unités FAD peut être montée côte à côte pour occuper un seul espace racks. Fibrez la plaque de couplage au dessous de 2 unités FAD à l'aide des vis fournées.

Fixez les équemres avant de chaque côté d'une paire d'unités FAD qui ont été couplées. Alternatively, une seule unité FAD peut être installée dans un rack 19° à l'aide de l'équerre longue ou dans un demi-rack 19° à l'aide des équemres courtes.

Fixez les supports coudés en dévissant les vis avant côté châssis et fixez à nouveau avec les supports.

Si votre rack est doté de rails arrière, fixez les supports plats arrière en réutilisant les vis du châssis.

Montez les unites FAD dans le rack en front 4 vis de rack à travers les équères avant et les rails du rack.

Tenez l'une des équernes arrière jusqu'aux rails arrière du rack de manière à ce qu'elle s'aligne à côté de l'équère arrière plate. Ne le fixez pas encore aux rails arrière.

Insérez la vis à épaulement incluse dans la fente du support plat arrière et dans l'un des trous filetés du support d'angle arrière. La vis doit permettre à l'équerre arrière de glisser vers l'avant et l'arrière dans la fente de l'équerre plate.

Repétez le processus pour l'autre équerre arrière.

Montez les équères arrière sur les rails arrière du rack à l'aide de « Vis de rack standard.

Serrez la vis à épaulement si nécessaire.

La vis à crémaillère standard est M4 x 8 mm.

Les amplificateurs de la série FAD sont refroidis par convection et utilisent principalement la surface supérieure pour dissiper la chaleur. Pour les applications exigeantes, il est recommandé d'avoir un espace suffisant (1 RU) au-dessus de l'amplificateur pour réduire le risque de limitation dû à une surchauffe.

Montage sur table/mur

Connectez une paire de plaques de couplage de chaque côté d'un amplificateur de la série FAD, puis montez des vis dans les trous restants des plaques pour fixer l'unité à un mur ou à une table.

Connexions

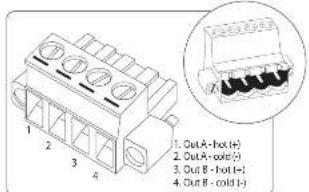

Pour les signaux de sortie, connectez un connecteur Euroblock à 4 pôles au connecteur de sortie principal. Ne connectez AUCU NE borne à la terre. Ne PAS connecter les bornes l'roides ( ) ensemble pour les retours commons. Assurer vous de régler les commutateurs de configuration dans la bonne position pour correspondre à votre utilisation prévue. Un fil de haut-parleur de 14-18 AWC (0,8 à 2,5 mm) est recommandé pour les connexions jusqu'à 50 pieds.

1. Out A - hot (H) 2. Out A - cold (C) 3. Out B - hot (-I) 4. Out B - cold (-L)

Retour aux paramètres d'usine

Un bouton de réinitialisation encastré sur le panneau arrière (voir la figure à la page 10) lance un mode de réinitialisation qui restaure les paramètres d'usine, y compris le mode d'adressage IP par défaut, efface l'adresse IP précédente et restaure le nom de l'apparell par défaut.

Pour réinitialiser l'appareil, appuyez sur le bouton Reset et maintenez le endonté pendant 5 secondes jusqu'à ce que la LED Clock Sync s'ételigne, puis attendez que la LED Clock Sync s'allume à nouveau.

REMARQUE : Lorsque le FAD2402/FAD1202/FAD502 est mis sous tension ou réinitialisé pour la première fois, le nom par défaut doit être « FAD2402 - xonexx » ou « FAD1202 - xonexx » ou « FAD502 - xonexx », ou touxons sont les six derniers chiffres de l'adresse MAC de l'unité.

Configuration

Les 2 premiers commutateurs DIP de configuration permettent de configurer la sortie pour un fonctionnement 100 V, 70 V, 8 ou 4. Utilisez toujours la configuration correcte pour les haut-parleurs pilotes ! Le mode de fonctionnement configure à la fois la tension maximale de la sortie et le gain à travers l'appareil.

Le réglage 8 doit être utilisé pour une paîne d'encintes 76 ou une seule enceinte 8. Le réglage 4 doit être utilisé pour 4 x 16, 2 x 8 ou un seul haut-parleur 4. Utilise le réglage 70 ou 100 V pour les systèmes de haut parleurs à haute impéristance à tension constante. Assurez-vous que la somme des prises de puissance sur les haut-parleurs plus la mange ne dépasse pas la puissance nominale maximale de l'amplificateur.

Le 3e commutateur DIP engage un filtre passe haut à 80 Hz, qui doit être utilisé sur tous les systèmes à tenson constante pour éviter la saturation sur les haut-parleurs activés par transformateur, mais peut également être utilisé pour alder à maintenir un son clair à partir de petits haut-parleurs ou d'un son riche en basses.

À distance

Prise RJ45 pour connecter un contrôle de volume à distance en option par canal. Utiliser un cable standard pour connecter l'accessoire CRC-V. Ou connecter un potent ometre personnalisé avec les informations de brochage. Une longueur de câble supérieure à 305 m (1000 ft) n'est pas recommandée.

Réveil du signal

Si les amples sont sous tension, mais ne reçoivent aucun signal d'entrée (inférieur au niveau de signal présent) pendant 20 minutes, le système entrera en mode veille pour économiser la consumption d'énergie. Des qu'un signal est détecté à n'importe quelle entrée, l'unité quitte le mode veille et reprend son fonctionnement normal.

FAD Series Mise en oeuvre

Configurer et exploiter la connexion Dante

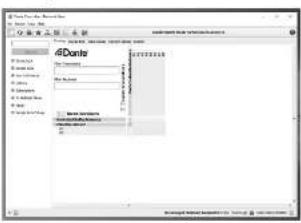

1. Teléchangez le contrôeur Dante sur le site Web d'Audinate à l'adresse www.audinate.com. Installez ce logiciel sur votre ordinateur.
2. Ouvrez le contrôleur Dante à partir du menu Démamer de l'ordinateur. Une fois changées, toutes les unités compatibles Dante du réseau s'afficheront dans cette vue. Voire unité FAD doit apparaître en tant que récepteur Dante dans la liste.

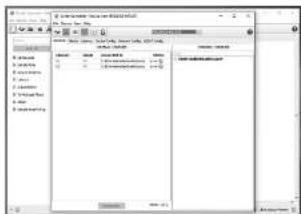

1. Pour établir une connexion avec un émetteur Dante dans le réseau, développez la liste des canaux FAD Dante en cliquant sur le signe plus à gauche du nom de l'appareil. Développez la source audio compatible Dante préférée dans la liste de la colonne des canaux de l'émetteur Dante en cliquant sur le signe plus sous le nom du périphérique source audio compatible Dante.

1. Notices en subsirillance une internationale orientant l'un des canaux FAD Dante et l'un des canaux source audio compatibles Dante et clèuge avec le bouton gauche de la sourt. Un abonnement reises c'affichera sous la forme d'une coche verte. Si vous ne parvisez pas à créer un abonnement ou si vous rencontrez un symbole rouge non «, », a probablement une incompatibilité de configuration entre le FAD et le périphérique source audio compatible Dante (par exemple, taux d'ex habitilla存量, révolution, en bits, etc.). Configurez le périphérique source audio compatible Dante pour qu'il corresponde à la configuration audio Dante par défaut de l'unité FAD ou confiçure le périphérique FAD pour qu'il corresponde aux paramètres du périphérique source audio compatible Dante dans la boîte de dialogue de l'étape 6.

@Dome File Selection File Format File Name File Type File Size File Date File Type File Status File Type File Type File Size File Type File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type

1. Pour afficher l'état de l'appareil et modifier la configuration du FAD, double cliquez sur le nom de l'appareil dans la même vue. Cette fenêtre permet aux utilisateurs de modifier les etiquettes des canaux, de définir des restrictions pour la modification des paramètres et d'identifier le périphétique physique. Appuyez sur le bouton × Identify Device + pour détender le clignotement de la LED IDENTITY sur le panneau arrêt de l'unité FAD.

1. L'onglet Device Config permet de modifier les paramètres audio de l'unité FAD. Veuillez neter que les modifications apportées à l'entodage audio (taux d'échantillonnage, résolution en bits, etc.) doivent correspondre aux paramètres de l'appareil source audio compatible Dante et qu'une incompatibilité rompra la chaîne du signal et maintiendra l'abonnement jusqu'à ce que la configuration corresponde, de nouveau.

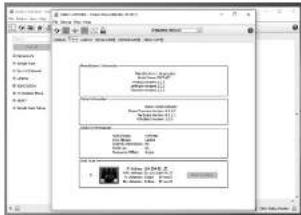

1. Dans l'onglet État, les utilisateurs peuvent afficher les informations sur l'appareil, la version du micrologiciel, l'adresse IP de l'unité, l'adresse MAC de l'unité, etc.

1. Pour plus d'informations sur la synchronisation du réseau Dante, accédez à l'onglet Statut de l'horloge dans la vue Routage par défaut. Cette vue montrera si les horloges internes des appareils du réseau sont synchronisées et montrera également la condition Maître/Esclave de l'unité FAD. L'état Maître/Esclave de l'appareil peut également être vu un le panneau antérie de l'unité FAD où une lumière verte continue de la LED CLOCK SYMC signifie que l'unité FAD est Esclave d'une autre unité dans le réseau et une lumière verte clignotante l'unité FAD est la maître du réseau

1. Enregistrez-vous en ligne. Prenez le temps d'enregistrer votre produit Musie Tribe aussi vite que possible sur le site Intérat muséctriche.com. Le fait d'enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus efficacement. Prenez également le temps de fire les termes et conditions de notre garantie.

2. Dysfonctionnement. Si vous n'avez pas de revendeur Music Tribe Paris de chez vous, constitue le distributeur Music Tribe de votre pays : consultez la liste des distributors de votre pays dans la page "Support" de notre site Internet muscrite.com. Si notre pays n'eut pas dans la liste, essayez de resouche votre problème avec notre "aide en ligne" que vous trouverez également dans la section "Support" du site muscrite.com. Vous pouvez également nous faire parvenir directement votre demande de respiration vous guarantee par Internet sur le site muscrite.com. »ÀH à ne nous netter le produit.

3. Raccordement au secteur, avant de réter cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Vélles à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucune exception.
