INSTRUKCJA OBSŁUGI HW07CP1439N HAIER

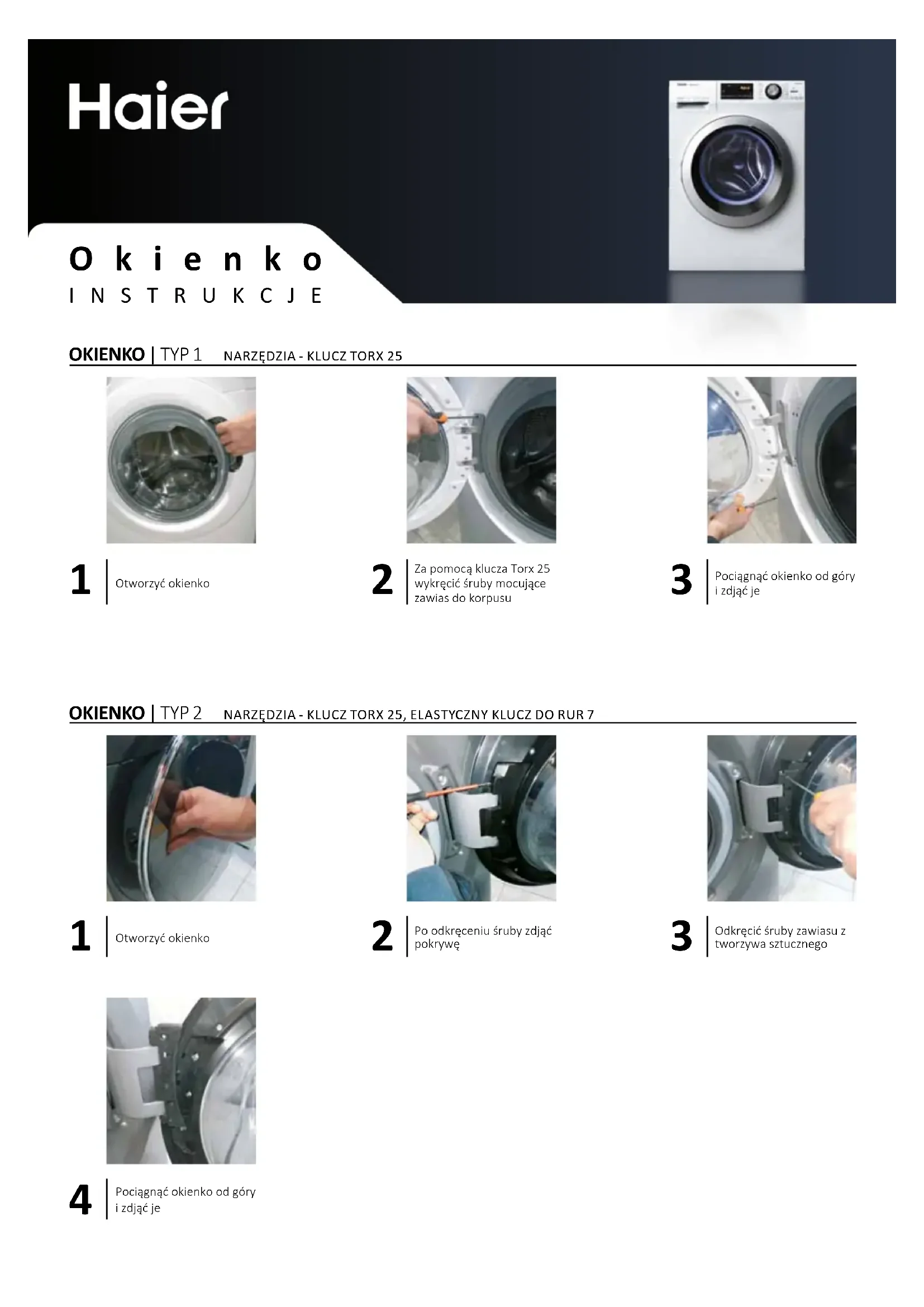

Otworzyć okienko Za pomocą klucza Torx 25 wykręcić śruby mocujące zawias do korpusu Pociągnąć okienko od góry i zdjąć je OKIENKO | TYP 2 NARZĘDZIA - KLUCZ TORX 25, ELASTYCZNY KLUCZ DO RUR 7

Otworzyć okienko Po odkręceniu śruby zdjąć pokrywę Odkręcić śruby zawiasu z tworzywa sztucznego Pociągnąć okienko od góry i zdjąć je Okienko INSTRUKCJEZAWIAS | TYP 1 NARZĘDZIA - KLUCZ TORX 25

Otworzyć okienko Za pomocą klucza do rur 25 wykręcić śruby mocujące zawias do korpusu Pociągnąć okienko od góry i zdjąć je Odkręcić wszystkie śruby okienka Oddzielić ramę od antyramy Założyć zawias, uważając, aby nie zgubić tulejek ZAWIAS | TYP 2 NARZĘDZIA - KLUCZ TORX 25, ELASTYCZNY KLUCZ DO RUR 7

Otworzyć okienko Po odkręceniu śruby zdjąć pokrywę Odkręcić śruby zawiasu z tworzywa sztucznego Pociągnąć okienko od góry i zdjąć je Wyjąć sworzeń Wyjąć zacisk drzwiowy Po zdjęciu paska, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu Wykręcić zewnętrzne śruby z zawiasu Wykręć śruby wewnątrz obudowy za pomocą klucza do rur 7.Zdjąć zawias Zawias

INSTRUKCJEZAMEK DO DRZWITYP 1

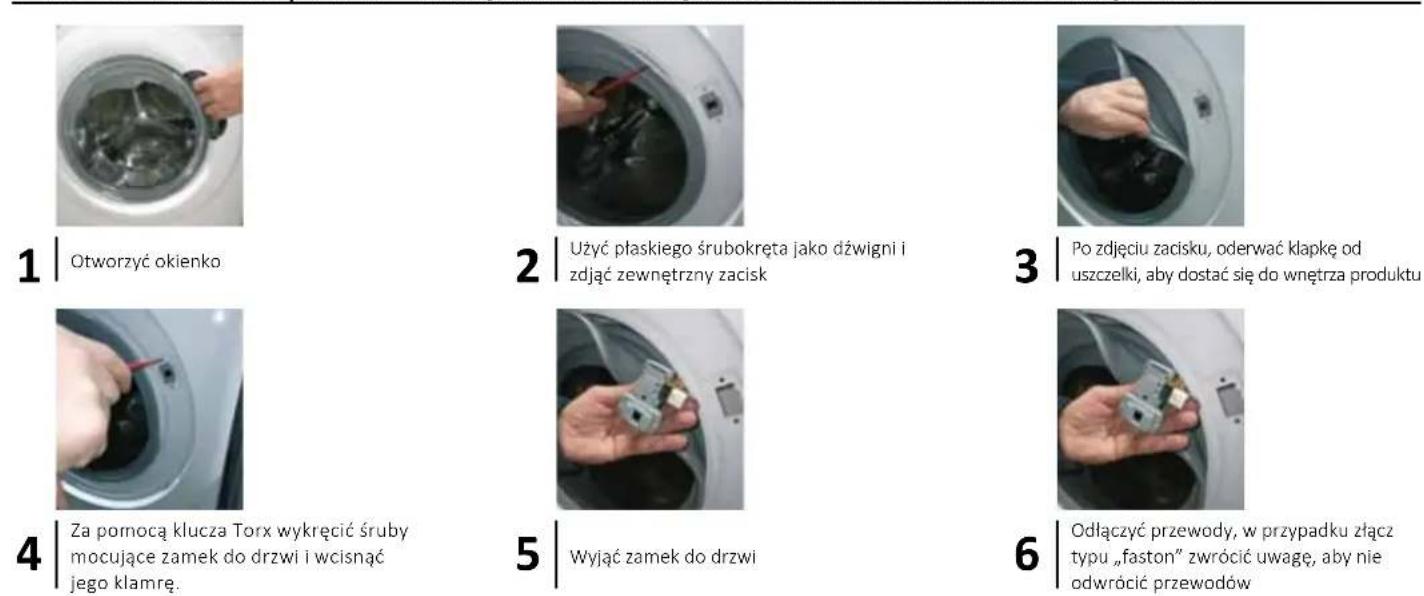

Otworzyć okienko Użyć płaskiego śrubokręta jako dźwigni i zdjąć zewnętrzny zacisk Po zdjęciu zacisku, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu Za pomocą klucza Torx wykręcić śruby mocujące zamek do drzwi i wcisnąć jego klamrę. Wyjąć zamek do drzwi Odłączyć przewody, w przypadku złącz typu „faston” zwrócić uwagę, aby nie odwrócić przewodów

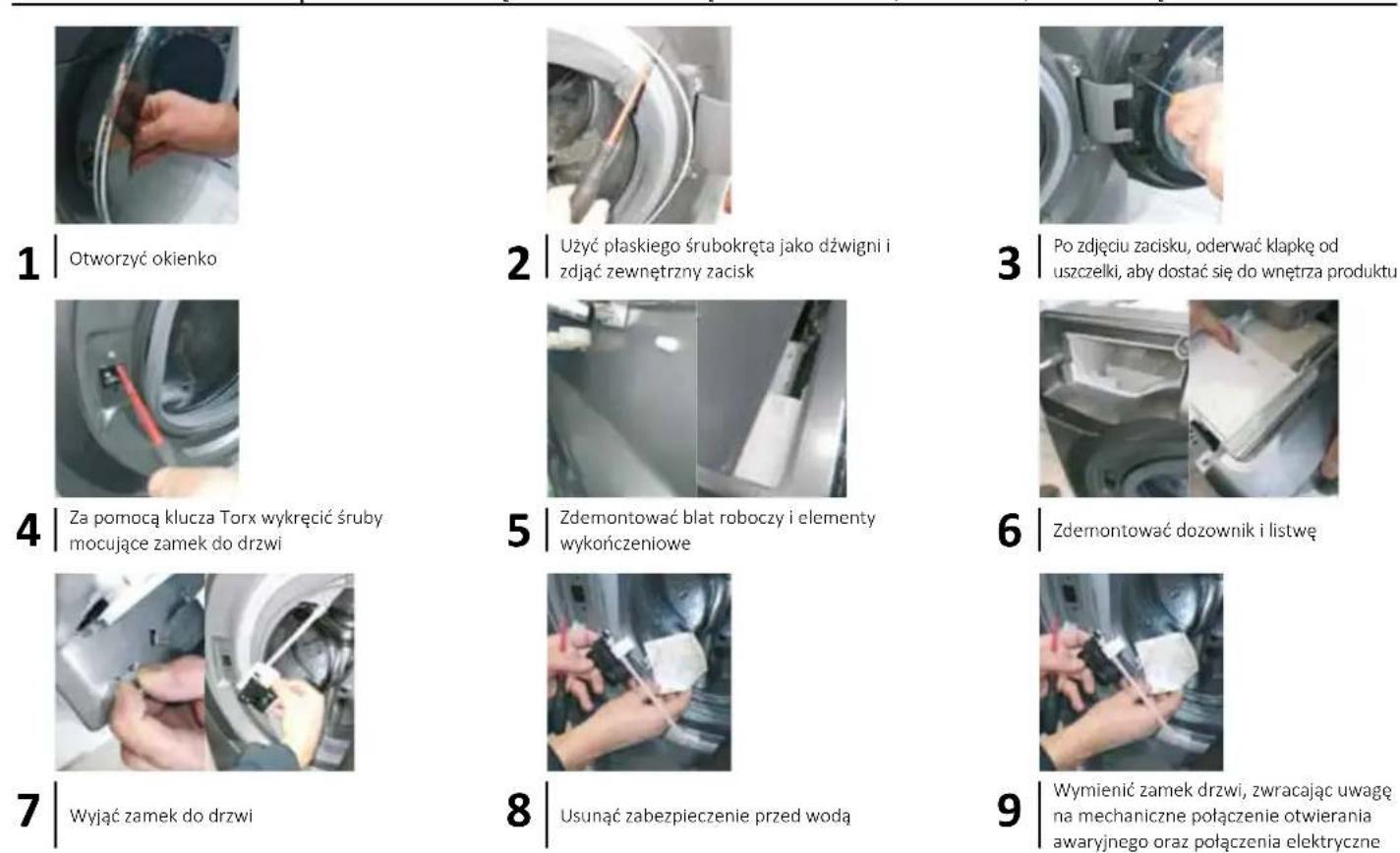

Otworzyć okienko Użyć płaskiego śrubokręta jako dźwigni i zdjąć zewnętrzny zacisk Po zdjęciu zacisku, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu Za pomocą klucza Torx wykręcić śruby mocujące zamek do drzwi Zdemontować blat roboczy i elementy wykończeniowe Zdemontować dozownik i listwę Wyjąć zamek do drzwi Usunąć zabezpieczenie przed wodą Wymienić zamek drzwi, zwracając uwagę na mechaniczne połączenie otwierania awaryjnego oraz połączenia elektryczne Zamek do drzwi INSTRUKCJEUSZCZELKA DRZWI NARZĘDZIA - KLUCZ TORX, SZCZYPCE, ŚRUBOKRĘT PŁASKI, DWA KLUCZE DO RUR 7

Otworzyć okienko Użyć płaskiego śrubokręta jako dźwigni i zdjąć zewnętrzny zacisk Po zdjęciu zacisku, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu Za pomocą płaskiego śrubokręta zdjąć zacisk na rurze Zdjąć uszczelkę Umieścić nową uszczelkę, zwracając uwagę na nacięcia pozycjonujące Włożyć zacisk przewodów po stronie rury Dokręcić zacisk równo z rurą za pomocą narzędzia Założyć uszczelkę na korpus. Zamocować zewnętrzny zacisk i dokręcić go (w razie potrzeby za pomocą szczypiec) Uszczelka drzwi

Otworzyć szuadę na detergenty

Dwoma rękoma mocno ją pociągać

Odczepić osłonę od szuady na detergenty, uważając, aby nie wyłamać haczyków Szuflada na detergenty INSTRUKCJE Zalecamy postępować zgodnie z powyższymi instrukcjami. W razie wątpliwości należy zasięgnąć porady eksperta. Firma Haier Europe nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku nieprzestrzegania podanych instrukcji.PORTA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25
