NÁVOD K OBSLUZE HW07CP1439N HAIER

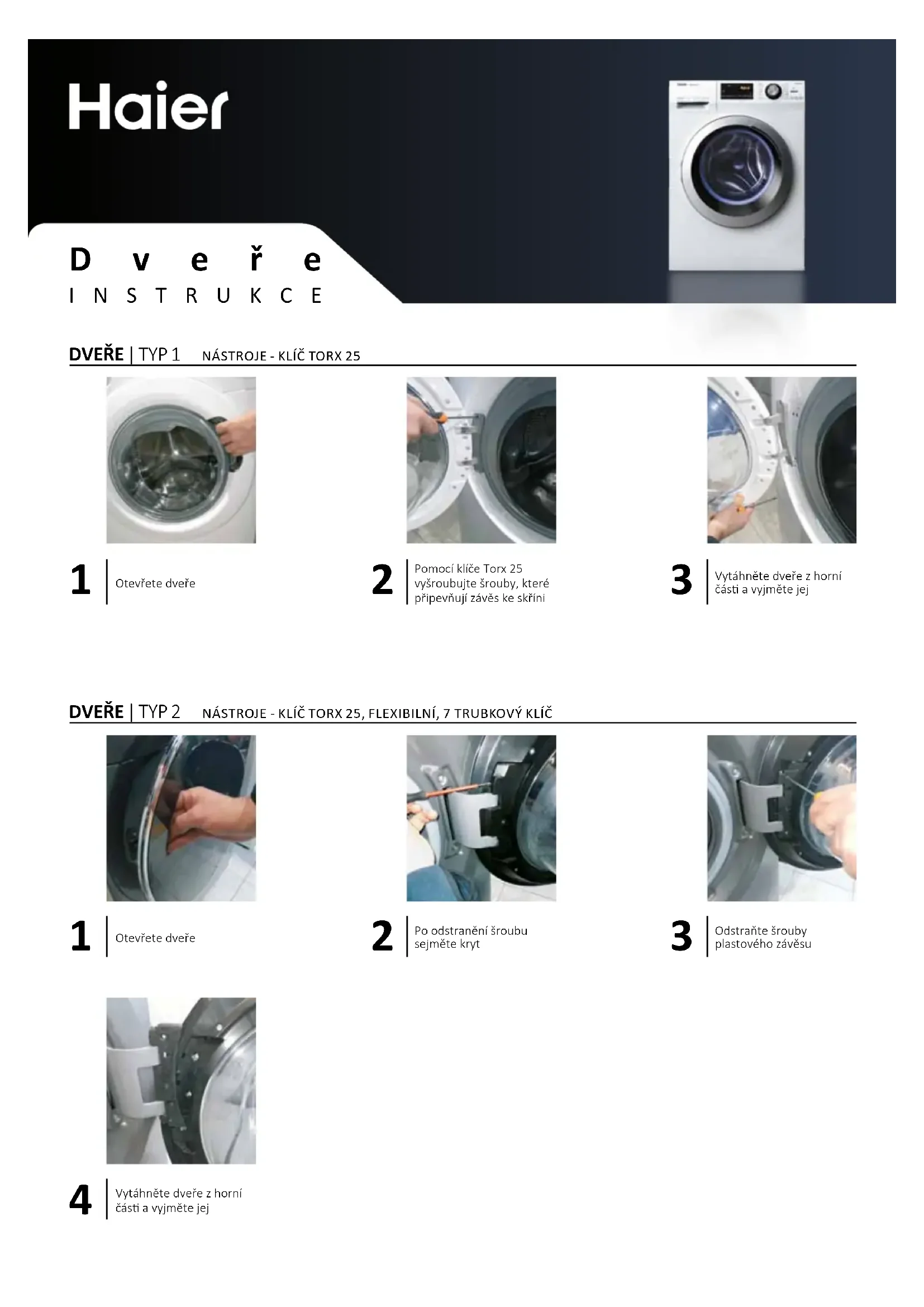

Otevřete dveře Pomocí klíče Torx 25 vyšroubujte šrouby, které připevňují závěs ke skříni Vytáhněte dveře z horní čás a vyjměte jej DVEŘE | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝ KLÍČ

Otevřete dveře Po odstranění šroubu sejměte kryt Odstraňte šrouby plastového závěsu Vytáhněte dveře z horní čás a vyjměte jej Dveře INSTRUKCEZÁVĚS | TYP 1 NÁSTROJE - KLÍČ TORX 25

Otevřete dveře Pomocí trubkového klíče 25 vyšroubujte šrouby, které připevňují závěs ke skříni Vytáhněte dveře z horní čás a vyjměte jej Odstraňte všechny šrouby ze dveří Oddělte rám od držáku Vyměňte závěs, přičemž dejte pozor, abyste neztrali pouzdra ZÁVĚS | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝ KLÍČ

Otevřete dveře Po odstranění šroubu sejměte kryt Odstraňte šrouby plastového závěsu Vytáhněte dveře z horní čás a vyjměte jej

Vyjměte kolík Sejměte sponu dveří Po odstranění popruhu sejměte kryt z těsnění, abyste se dostali do výrobku Odstraňte vnější šrouby ze závěsu Pomocí trubkového klíče 7 odstraňte šrouby uvnitř skříně.Odstraňte závěs Závěs

INSTRUKCEZÁMEK DVEŘÍTYP 1

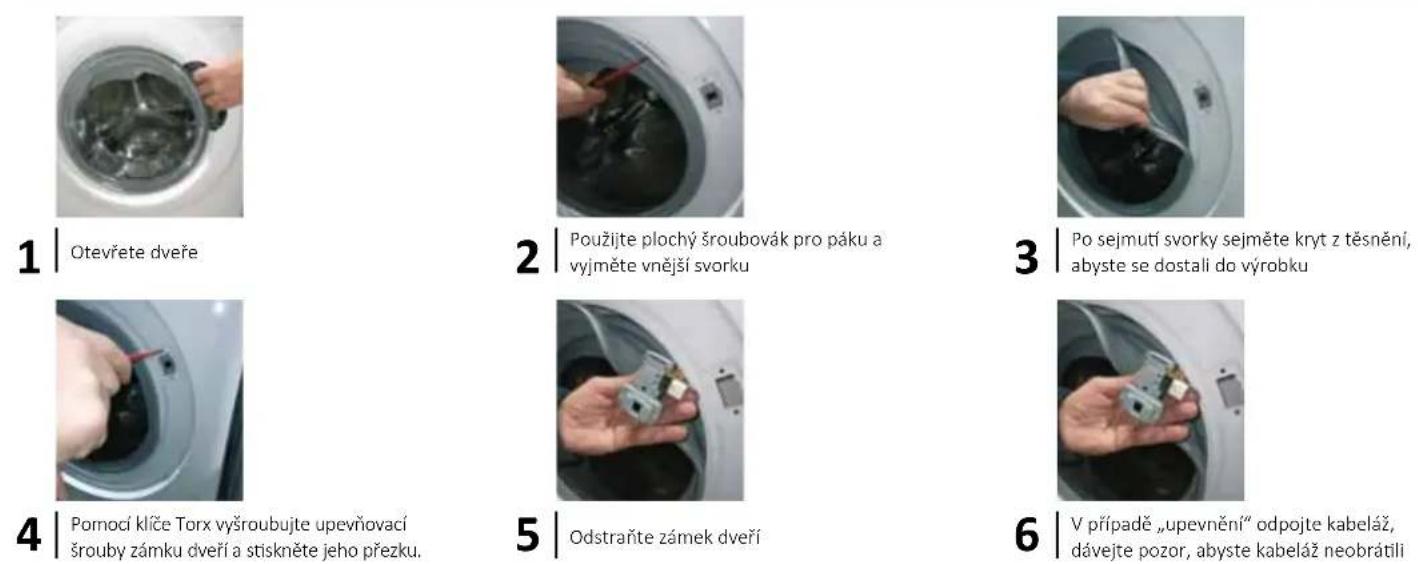

Otevřete dveře Použijte plochý šroubovák pro páku a vyjměte vnější svorku Po sejmu svorky sejměte kryt z těsnění, abyste se dostali do výrobku Pomocí klíče Torx vyšroubujte upevňovací šrouby zámku dveří a sskněte jeho přezku. Odstraňte zámek dveří V případě „upevnění“ odpojte kabeláž, dávejte pozor, abyste kabeláž neobráli

Otevřete dveře Použijte plochý šroubovák pro páku a vyjměte vnější svorku Po sejmu svorky sejměte kryt z těsnění, abyste se dostali do výrobku Pomocí klíče Torx odstraňte upevňovací šrouby zámku dveří Rozeberte pracovní horní část a vnitřní čás

Rozeberte zásobník a kryt Odstraňte zámek dveří Vyměňte ochranu pro vodě Vyměňte zámek dveří, přičemž dejte pozor na mechanické táhlo nouzového otevírání a elektrická připojení Zámek dveří INSTRUKCETĚSNĚNÍ DVEŘÍ NÁSTROJE - KLÍČ TORX, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK, DVA 7 TRUBKOVÉ KLÍČE

Otevřete dveře Použijte plochý šroubovák pro páku a vyjměte vnější svorku Po sejmu svorky sejměte kryt z těsnění, abyste se dostali do výrobku Pomocí plochého šroubováku odstraňte svorku na trubici Odstraňte těsnění Umístěte nové těsnění, přičemž dejte pozor na polohovací zářezy Nasaďte svorku kabeláže na stranu trubky Utáhněte svorku na trubce pomocí nástroje Nasaďte těsnění na skříň. Upevněte vnější svorku a utáhněte ji (v případě potřeby s kleštěmi) Těsnění dveří

INSTRUKCEZÁSUVKA NA ČISTICÍ PROSTŘEDEK

Otevřete zásuvku na čiscí prostředek

Oběma rukama jej pevně vytáhněte

Vyhákněte masku ze zásuvky na čiscí prostředek, přičemž dejte pozor, abyste nezlomili háčky Zásuvka na čisticí prostředek INSTRUKCE Doporučujeme postupovat podle výše uvedených pokynů. V případě pochybnos se poraďte s odborníkem. Společnost Haier Europe se zříká veškeré odpovědnos za škody, které mohou vzniknout v důsledku nedodržení uvedených pokynů.TÜR | TYP 1 WERKZEUG - 25er TORX-SCHLÜSSEL
