MANUAL DE UTILIZADOR HW07CP1439N HAIER

INSTRUÇÕES DE REPARAÇÃO

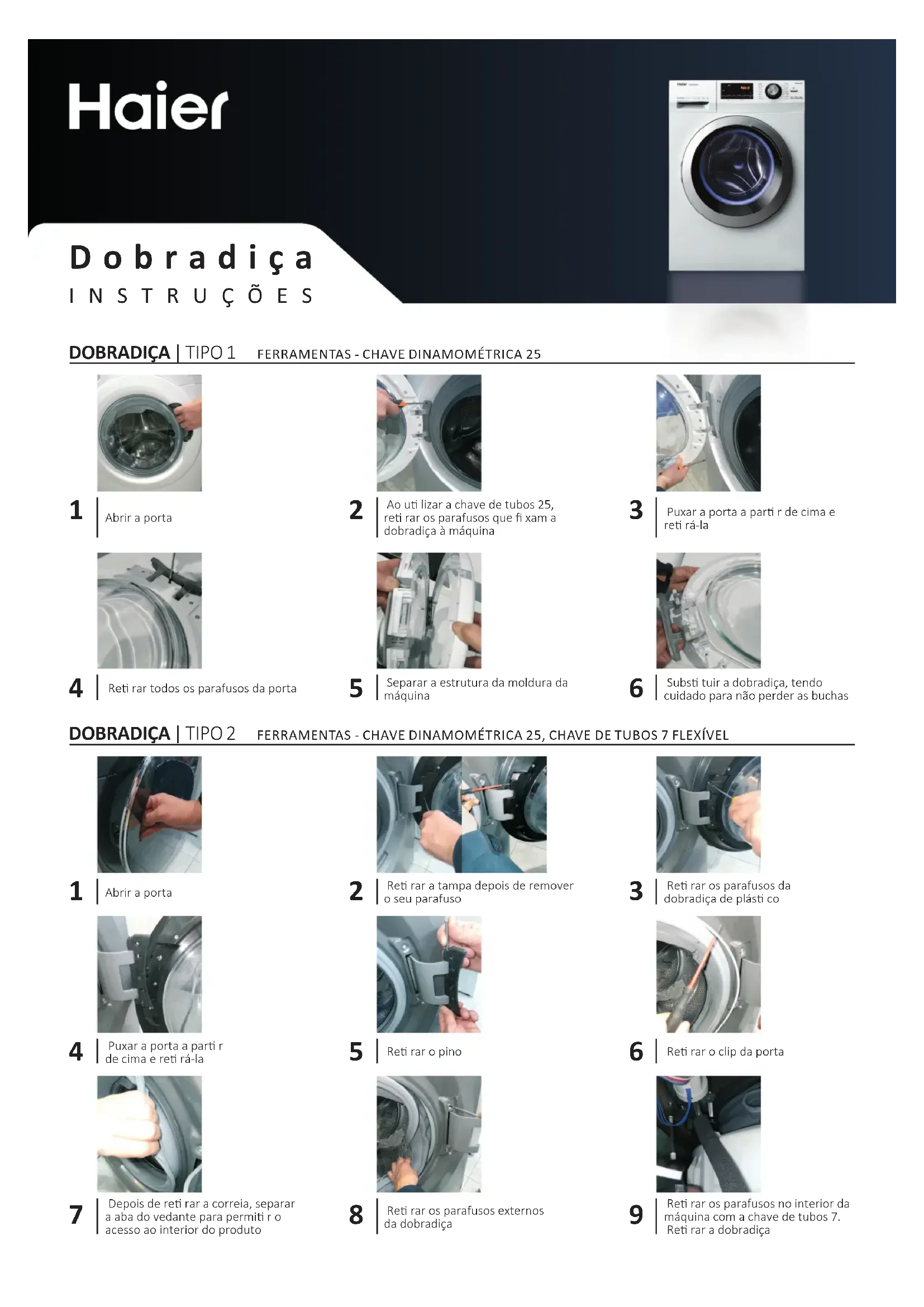

Abrir a porta Re rar a tampa depois de remover o seu parafuso Re rar os parafusos da dobradiça de plás co Puxar a porta a par r de cima e re rá-la Porta INSTRUÇÕESDOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

Abrir a porta Ao u lizar a chave de tubos 25, re rar os parafusos que fi xam a dobradiça à máquina Puxar a porta a par r de cima e re rá-la Re rar todos os parafusos da porta Separar a estrutura da moldura da máquina Subs tuir a dobradiça, tendo cuidado para não perder as buchas DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

Abrir a porta Re rar a tampa depois de remover o seu parafuso Re rar os parafusos dadobradiça de plás co Puxar a porta a par rde cima e re rá-la Re rar o pino Re rar o clip da porta Depois de re rar a correia, separar a aba do vedante para permi r o acesso ao interior do produto Re rar os parafusos externosda dobradiça Re rar os parafusos no interior da máquina com a chave de tubos 7. Re rar a dobradiça Dobradiça

INSTRUÇÕESTRINCO DA PORTA TIPO 1

Abrir a porta U lizar a chave de fendas de cabeça plana para pressionar e re rar o grampo externo Depois de re rar o grampo, separar a aba do vedante para permi r o acesso ao interior do produto Ao u lizar a chave dinamométrica, re rar os parafusos de fi xação do trinco da porta e pressionar a sua fi vela. Re rar o trinco da porta Desligar a cablagem; em caso de “faston”, prestar atenção para não inverter a cablagem

TRINCO DA PORTAT I PO 2

Abrir a porta U lizar a chave de fendas de cabeça plana para pressionar e re rar o grampo externo Depois de re rar o grampo, separar a aba do vedante para permi r o acesso ao interior do produto Ao u lizar a chave dinamométrica, re rar os parafusos de fi xação do trinco da porta Desmontar o tampo de trabalho e as guarnições Desmontar o dispensador e o bisel Re rar o trinco da porta Re rar a proteção de água Subs tuir o trinco da porta ao prestar atenção à ligação mecânica de abertura de emergência e ligações elétricas Trinco da porta INSTRUÇÕESVEDANTE DA PORTA FERRAMENTAS - CHAVE DINAMOMÉTRICA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA, DUAS CHAVES DE TUBOS 7

Abrir a porta U lizar a chave de fendas de cabeça plana para pressionar e re rar o grampo externo Depois de re rar o grampo, separar a aba do vedante para permi r o acesso ao interior do produto Ao u lizar a chave de fendas de cabeça plana, re rar o grampo no tubo Re rar o vedante Colocar o novo vedante, prestando atenção aos entalhes de posicionamento Inserir o grampo da cablagem no lado do tubo Apertar o grampo nivelado no tubo ao u lizar a ferramenta Instalar o vedante na máquina. Inserir o grampo externo e apertá-lo (se necessário, com a pinça) Vedante da porta

Ao u lizar duas mãos, puxá-la fi rmemente

Desengatar a máscara da gaveta de detergente, tendo cuidado para não par r os ganchos Gaveta de detergente INSTRUÇÕES Recomendamos seguir as instruções apresentadas acima. Em caso de dúvida, procurar aconselhamento especializado . A Haier Europe rejeita qualquer responsabilidade por quaisquer danos que possam surgir resultantes do incumprimento das instruções facultadas.FEREASTRA | TIP 1 INSTRUMENTE - CHEIE TORX nr. 25
