TX Racing Wheel Leather Edition (Xbox One) - Kontroler THRUSTMASTER - Bezpłatna instrukcja obsługi

Typ produktu	Kierownica wyścigowa z siłowym sprzężeniem zwrotnym
Marka	Thrustmaster
Model	TX Racing Wheel Leather Edition
Kompatybilne platformy	Xbox One, PC
Zasilanie	Wewnętrzne 220-240V lub 100-125V w zależności od wersji, lub zewnętrzne 110-240V
Waga	7 kg (około)
Materiał obręczy	Skóra
Kąt obrotu	900° (autokalibracja)
Dołączony zestaw pedałów	Tak, 3 pedały (gaz, hamulec, sprzęgło) regulowane pod względem wysokości, rozstawu i nachylenia
Sekwencyjne łopatki zmiany biegów	Tak, 2 dźwignie (w górę/w dół)
System mocowania	Mocowanie przez zacisk na stole/biurku lub śruby M6 do kokpitu
Połączenia	USB do konsoli/PC, gniazdo do pedałów, gniazdo do opcjonalnej skrzyni biegów
Dodatkowe przyciski	Krzyżak wielokierunkowy, przełącznik 3-pozycyjny, przycisk MODE, przycisk Xbox Guide
Aktualizacja firmware	Przez PC na stronie Thrustmaster
Temperatura pracy	Wbudowany czujnik temperatury; automatyczne wyłączanie w przypadku przegrzania
Konserwacja	Czyścić suchą szmatką; unikać kurzu i wilgoci
Bezpieczeństwo	Nie używać boso; unikać przygniecenia; nie narażać na kontakt z wodą
Gwarancja	2 lata w UE (zgodnie z lokalnymi przepisami)
Opcjonalne akcesoria	Skrzynia biegów TH8A (sprzedawana osobno)
Naprawialność	Nie zawiera części naprawialnych przez użytkownika; skontaktuj się z pomocą techniczną

Często zadawane pytania - TX Racing Wheel Leather Edition (Xbox One) THRUSTMASTER

Jak podłączyć kierownicę TX Racing Wheel do Xbox One?

1. Podłącz zestaw pedałów z tyłu kierownicy. 2. Podłącz kabel zasilający (uwaga na napięcie). 3. Podłącz kabel USB kierownicy do portu USB konsoli. Kierownica włącza się i kalibruje automatycznie.

Dlaczego kierownica nie kalibruje się prawidłowo?

Upewnij się, że kierownica jest prawidłowo zasilana, a kabel USB podłączony. Podczas autokalibracji nie dotykaj kierownicy ani nie naciskaj pedałów. Jeśli problem będzie się powtarzał, wyłącz konsolę, odłącz wszystko, a następnie podłącz ponownie, przestrzegając kolejności.

Jak odwrócić pedały gazu i sprzęgła?

Naciśnij przycisk MODE (6) na 2 sekundy. Wskaźnik zmieni kolor na zielony, sygnalizując odwrócenie. Aby wrócić do normalnego trybu, naciśnij ponownie na 2 sekundy (wskaźnik czerwony).

Jaki typ zasilania jest wymagany?

W zależności od wersji: kabel 220-240V (nigdy nie podłączać do 100-130V), kabel 100-125V lub uniwersalny zasilacz zewnętrzny 110-240V. Sprawdź napięcie w swoim gniazdku.

Jak zaktualizować firmware kierownicy?

Wejdź na http://ts.thrustmaster.com, sekcja 'Aktualizacje i pobieranie', wybierz Xbox One > Kierownica > TX Racing Wheel, a następnie 'Sterownik/Firmware'. Postępuj zgodnie z instrukcjami.

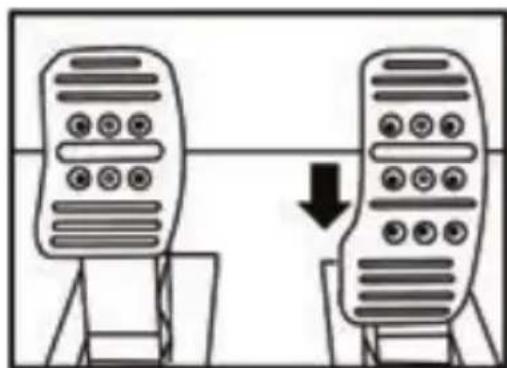

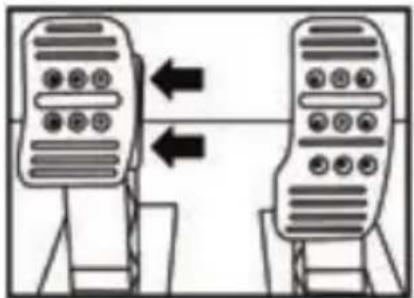

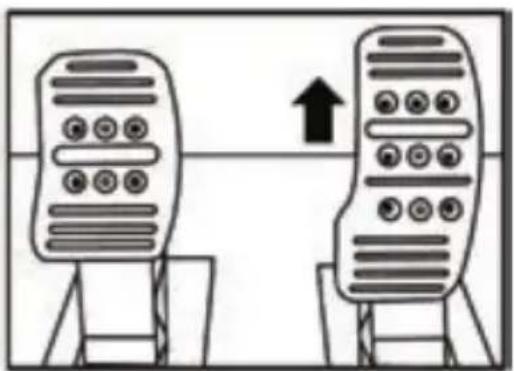

Czy można regulować wysokość pedałów?

Tak, za pomocą dołączonego klucza imbusowego 2,5 mm odkręć śruby metalowej główki, wybierz żądaną wysokość spośród otworów, a następnie dokręć.

Jak zainstalować MOD 'Conical Rubber Brake'?

Przykręć stożkowy ogranicznik do jego metalowego wspornika, zamocuj nakrętkę regulacyjną, umieść zestaw z tyłu ramienia pedału hamulca i dokręć dołączonym kluczem imbusowym. Zwiększa to opór hamowania.

Co zrobić, jeśli kierownica nagle się wyłączy?

Prawdopodobnie jest to spowodowane przegrzaniem. Odłącz zasilanie i kabel USB, pozostaw do całkowitego ostygnięcia, a następnie podłącz ponownie. Upewnij się, że otwory wentylacyjne nie są zablokowane.

Czy kierownica jest kompatybilna z grami na PC?

Tak, działa na PC przez USB. Sprawdź mapowanie przycisków w podręczniku. W razie potrzeby zainstaluj sterowniki ze strony Thrustmaster.

Jak zamocować kierownicę do kokpitu?

Użyj dwóch śrub M6 (nie dołączonych) o odpowiedniej długości (grubość wspornika + maks. 12 mm) w małych otworach gwintowanych pod podstawą. Można również dodać standardowy system mocowania w dużym centralnym otworze gwintowanym.

INSTRUKCJA OBSŁUGI TX Racing Wheel Leather Edition (Xbox One) THRUSTMASTER

W celu zapewnienia prawidłowego działania kierownicy TX Racing Wheel w grach na konsolę XBOX ONE

może być wymagane zainstalowanie automatycznych aktualizacji gier (dostępnych, gdy konsola ma połączenie z Internetem).

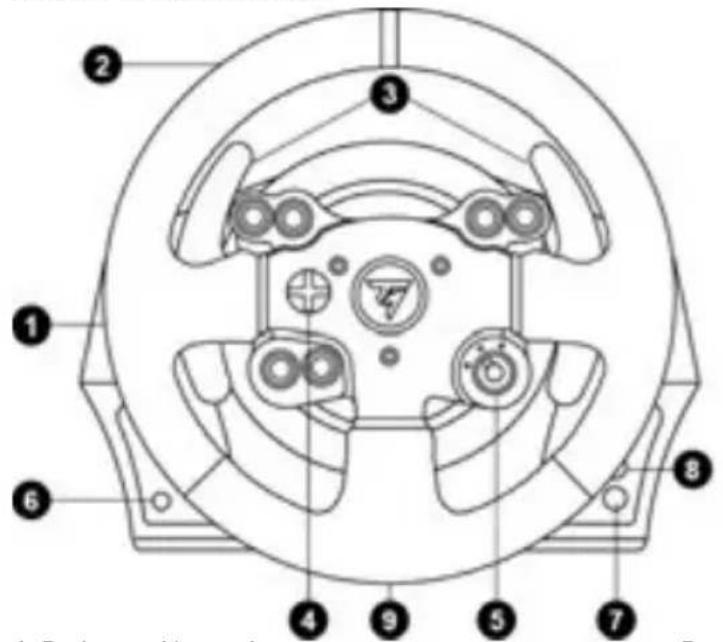

DANE TECHNICZNE

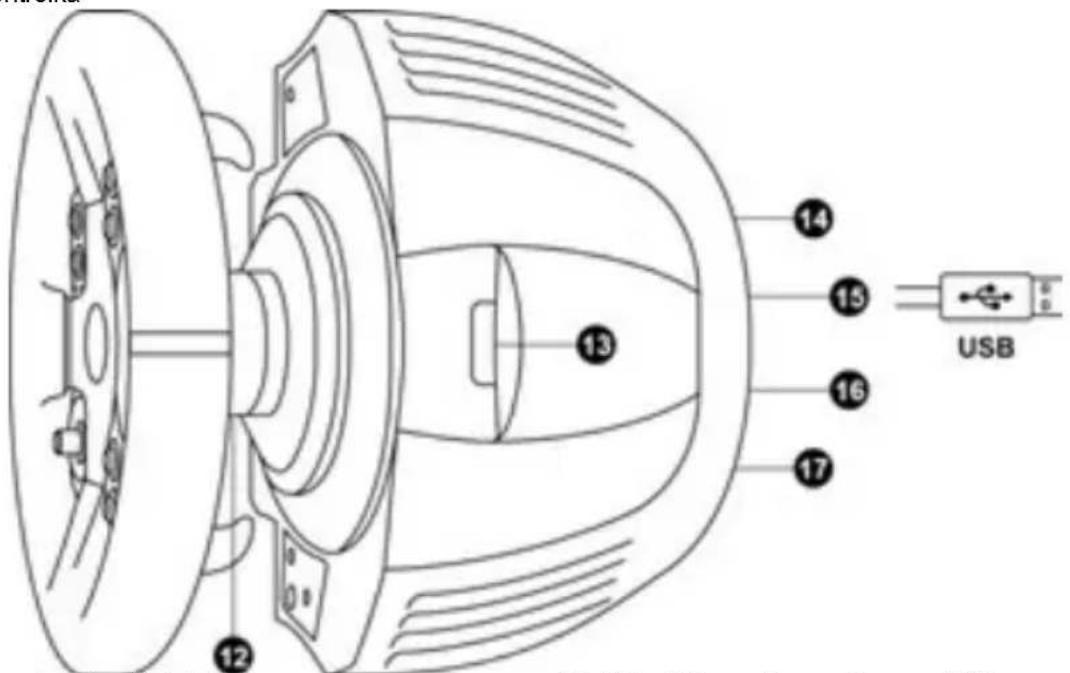

1 Podstawa kierownicy
2 Kierownica
3 2 dźwignie sekwencyjnej zmiany biegów (w góre i w dół)
4 Wielokierunkowy d-pad
5 Przycisk (3 położenia)
6 Przycisk MODE + czerwona/zielona kontrolka

7 Przycisk Xbox Guide
8 Biała kontrolka
9 Duży gwintowany otwór (na element montażowy i śrubę dociskową)
10 Element montażowy
11 Metalowa śruba mocująca

12 Thrustmaster Quick Release
13 Układ parowania kontrolera (do wykrywania przez czujnik Kinect™)
14 Złącze zasilania sieciowego (typ A lub B) (w zależności od kraju)

15 Kabel kierownicy ze złączem USB
16 Złącze skrzyni biegów (sprzedawanej oddzielnie po planowanym wprowadzeniu na rynek)
17 Złącze zestawu pedałów

PODŁĄCZANIE KIEROWNICY DO SIECI ZASILAJĄCEJ = PRZECZYTAĆ PRZED WYKONANIEM DALSZYCH CZYNNOŚCI!

Rodzaj zasilania kierownicy zależy od kraju jej zakupu. Możliwe rodzaje zasilania:

Wewnętrzne:

* Zasilacz znajdujący się bezpośrednio w podstawie kierownicy i wyposażony w złącze typu A
Kabel zasilania do sieci 220–240 V
= przeznaczony wyłącznie do zasilania o napięciu 220–240 V

Wewnętrzne:

* Zasilacz znajdujący się bezpośrednio w podstawie kierownicy i wyposażony w złącze typu A

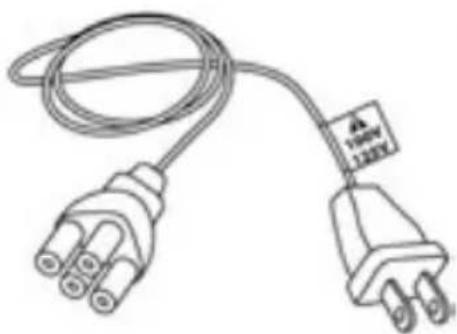

* Kabel zasilania do sieci 100–125 V
= przeznaczony wyłącznie do zasilania o napięciu 100–125 V

WAŻNE: jeśli nie wiesz, jakie napięcie jest stosowane w miejscu, w którym korzystasz z kierownicy, skontaktuj się z miejscowym dostawcą energii elektrycznej.

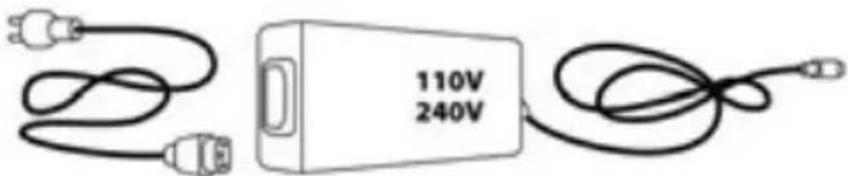

Zewnętrzne:

* Zasilacz zewnętrzny znajdujący się na podstawie kierownicy i wyposażony w złącze typu B
* Kabel zasilania
= przeznaczony do wszystkich napięć w zakresie 110–240 V

OSTRZEŻENIE

Zanim rozpoczniesz korzystanie z urządzenia, szczegółowo zapoznaj się z niniejszą instrukcją. Po przeczytaniu instrukcji zachowaj ją na później.

Ostrzeżenie — ryzyko porażenia prądem elektrycznym

* Przechowuj urządzenie w suchym miejscu i nie wystawiaj go na działanie kurzu ani światła słonecznego.
* Dbaj o właściwy kierunek połączeń.
* Nie skręcaj ani nie naciągaj złączy ani kabli.
* Nie wylewaj cieczy na urządzenie ani jego złącza.
* Nie zwieraj urządzenia.
* Nie demontuj urządzenia, nie wrzucaj go do ognia ani nie narażaj na działanie wysokich temperatur.
* Nie używaj kabla zasilania innego niż dostarczony z kierownicą.
* Nie używaj kabla zasilania, jeśli sam kabel lub jego złącza są uszkodzone, pęknięte lub przerwane.
* Upewnij się, że kabel zasilania jest właściwie podłączony do gniazda elektrycznego i do złącza znajdującego się z tyłu podstawy kierownicy.
* Nie otwieraj urządzenia. W jego wnętrzu nie ma części przeznaczonych do wymiany przez użytkownika. W sprawach serwisowych kontaktuj się z producentem, wskazanym przedstawicielem lub wykwalifikowanym serwisantem.
* Korzystaj wyłącznie z dodatków/akcesoriów określonych przez producenta.
* W przypadku nietypowego działania kierownicy (na przykład gdy wydobywają się z niej dziwne dźwięki, ciepło lub zapachy) natychmiast przestań jej używać, wyciągnij kabel zasilania z gniazda i odłącz pozostałe kable.
* Jeśli nie zamierzasz korzystać z kierownicy przez dłuższy czas, odłącz zasilacz od gniazda.

Odpowietrzniki

Pilnuj, aby żaden z odpowietrzników w podstawie kierownicy nie był zasłonięty. W celu zapewnienia optymalnej wentylacji przestrzegaj następujących zaleceń:

* Ustaw podstawę w odległości co najmniej 10 cm od wszelkich ścian.
* Nie umieszczaj podstawy w ciasnych miejscach.
* Nie przykrywaj podstawy.
* Nie dopuszczaj do gromadzenia się kurzu w odpowietrznikach.

Ze względów bezpieczeństwa zestawu pedałów nie wolno używać w bosych stopach ani samych skarpetach.

FIRMA THRUSTMASTER® NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA EWENTUALNE OBRAŻENIA CIAŁA WYNIKŁE Z UŻYWANIA ZESTAWU PEDALÓW BEZ OBUWIA.

Ostrzeżenie — ryzyko obrażeń ciała spowodowanych siłowym sprzężeniem zwrotnym i

powtarzającymi się ruchami

Granie przy użyciu kierownicy z siłowym sprzężeniem zwrotnym (Force Feedback) może doprowadzić do bólu mięśni lub stawów. W celu uniknięcia problemów:

* Unikaj grania przez długi czas.
* Po każdej godzinie gry rób 10–15 minut przerwy.
* Jeśli odczuwasz zmeczenie lub ból dłoni, nadgarstków, ramion, stóp lub nóg, przerwij grę, a przed jej ponownym rozpoczęciem odpocznij kilka godzin.

Ostrzeżenie — ryzyko obrażeń ciała spowodowanych siłowym sprzężeniem zwrotnym i

powtarzającymi się ruchami (ciąg dalszy)

* Jeśli po ponownym rozpoczęciu gry opisane powyżej objawy lub ból powróca, przerwij grę i poradź się lekarza.
* Trzymaj kierownicę z dala od dzieci.

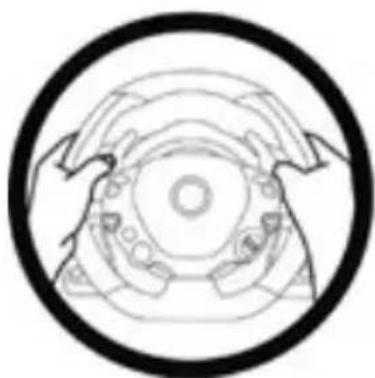

* Podczas gry zawsze trzymaj obie dłonie we właściwym położeniu na kierownicy bez jej całkowitego puszczania.
* Podczas gry nigdy nie kładź dłoni ani palców pod pedałami ani w pobliżu zestawu pedałów.
* Podczas kalibracji i gry nigdy nie przekładaj dłoni ani ramion przez otwory w kierownicy.
* Sprawdź, czy podstawa kierownicy jest właściwie zamocowana zgodnie ze wskazówkami podanymi w instrukcji.

CIEŻKIE URZĄDZENIE

Tylko dla użytkowników powyżej 16 roku życia

Uważaj, aby nie upuścić urządzenia na siebie ani inną osobę!

ZAWSZE

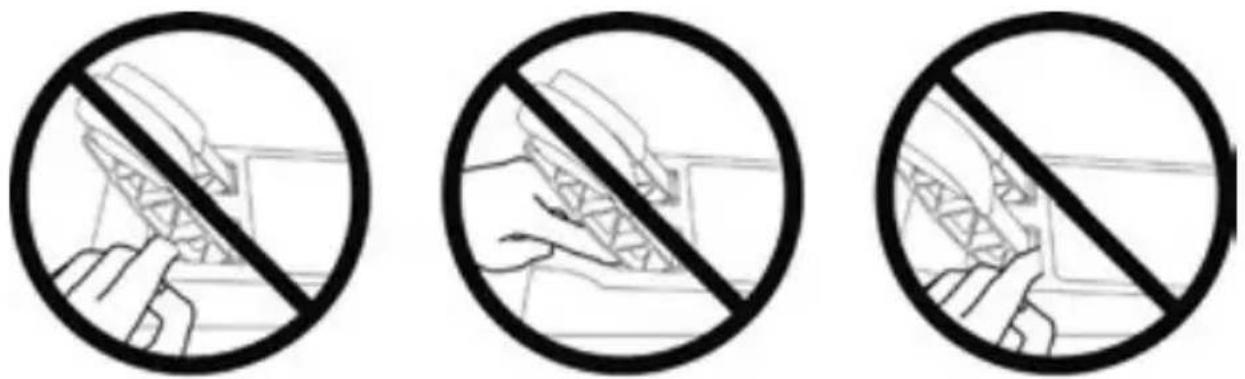

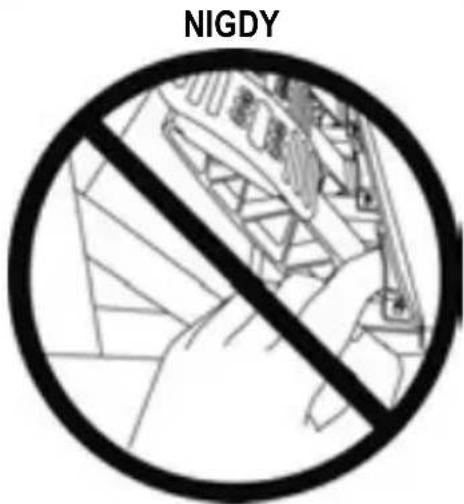

Ostrzeżenie — ryzyko przytrzaśnięcia przez pedały podczas gry

* Trzymaj zestaw pedałów z dala od dzieci.
* Podczas gry nigdy nie kładź palców na bokach pedałów ani nie zbliżaj ich do tego miejsca.
* Podczas gry nigdy nie kładź palców na tylnej powierzchni podstawy pedałów ani nie zbliżaj ich do tego miejsca.
* Podczas gry nigdy nie kładź palców na przedniej powierzchni podstawy pedałów ani nie zbliżaj ich do tego miejsca.

NIGDY NIGDY NIGDY

Ostrzeżenie — ryzyko przytrzaśnięcia przez pedały poza gra

* Przechowuj zestaw pedałów w bezpiecznym miejscu i trzymaj go z dala od dzieci.

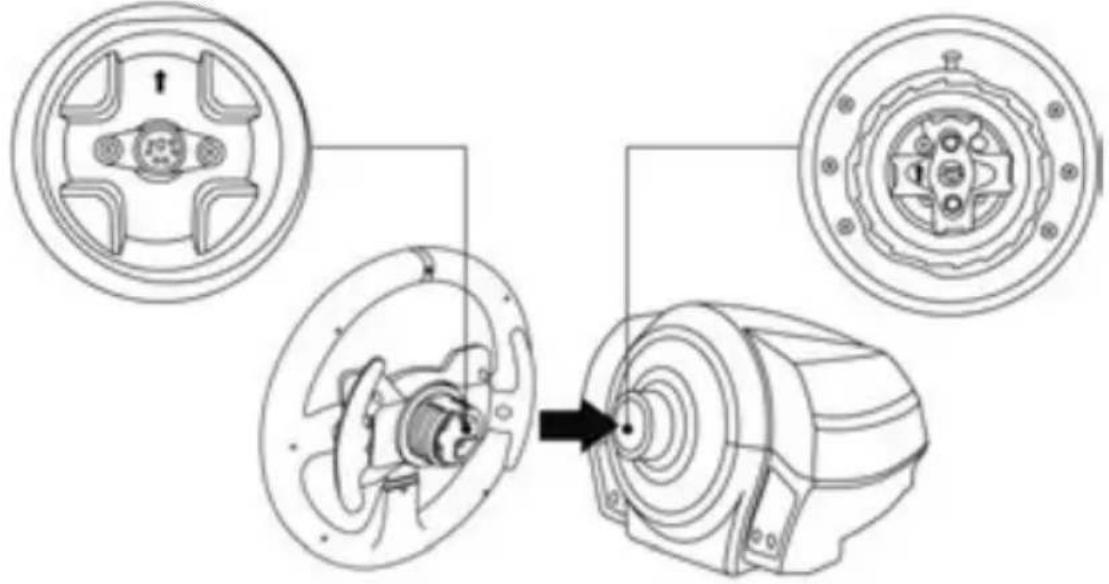

ZAKŁADANIE KIEROWNICY NA PODSTAWĘ

Wyrównaj położenie złączy przy użyciu strzałek:

Złącze podstawy (1): strzałka skierowana w góre

Złącze kierownicy (2): strzałka skierowana w górę

Po prawidłowym ustawieniu złączy obróć pierścień mechanizmu Thrustmaster Quick Release (12) przeciwnie do ruchu wskazówek zegara, jednocześnie przytrzymując kierownicę (2).

Następnie maksymalnie dokręć pierścień. W tym celu przytrzymaj pierścień i obracaj kierownicę zgodnie z ruchem wskazówek zegara.

Po zamontowaniu kierownicy obróć ją o 180° (gdy staniesz przodem do kierownicy, logo powinno być zwrócone dołem do góry), aby uzyskać dostęp do śrubki mocującej znajdującej się na mechanizmie Thrustmaster Quick Release (12). Przy użyciu dużego śrubokręta krzyżakowego dokręć śrubkę mocującą (bez używania nadmiernej siły), obracając ją zgodnie z ruchem wskazówek zegara.

W trakcie dokręcania śrubki mocującej (przy użyciu śrubokręta krzyżakowego) nie używaj nadmiernej siły!

Gdy tylko poczujesz opór, przerwij dokręcanie.

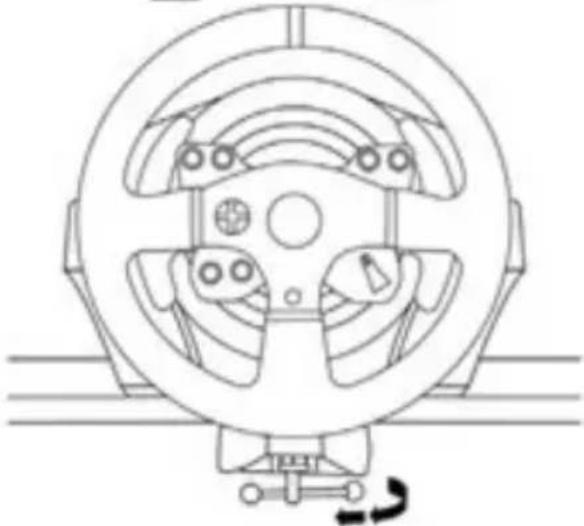

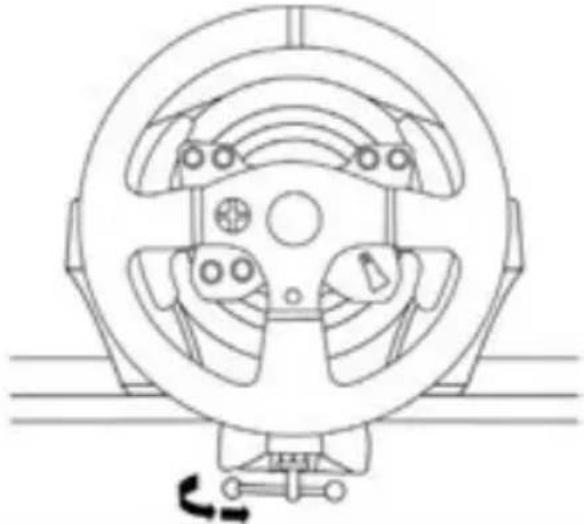

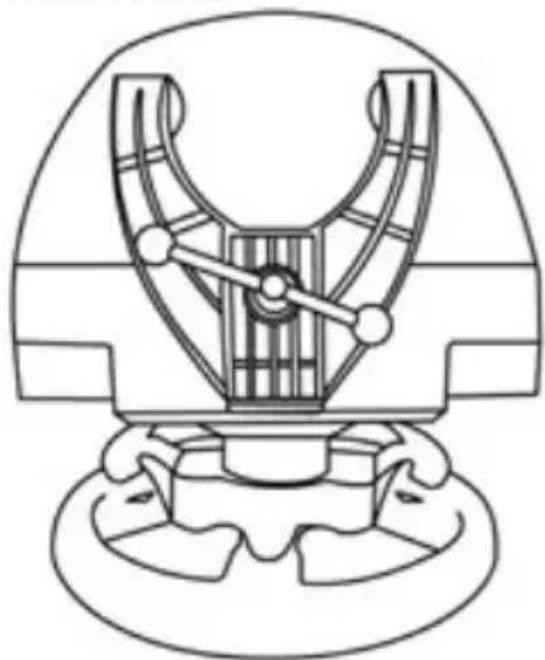

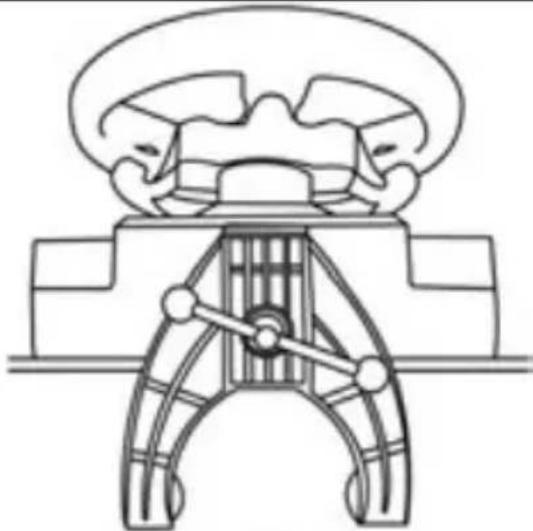

Mocowanie kierownicy do stołu lub biurka

1. Położ kierownicę na stole lub innej poziomej, płaskiej i stabilnej powierzchni.

2. Włóż śrubę mocującą (11) w element montażowy (10), a następnie zamocuj urządzenie, wkręcając śrubę przeciwnie do ruchu wskazówek zegara w duży gwintowany otwór (9) znajdujący się pod kierownicą aż do solidnego i stabilnego zamocowania urządzenia.

ZAWSZE NIGDY

OSTRZEŻENIE: nie wolno wkręcać samej śruby bez elementu montażowego! (Może to spowodować uszkodzenie kierownicy).

MOCOWANIE/Z DEJMOWANIE	KIERUNEK
Dokręcanie:Obróć śrubę przeciwnie do ruchu wskazówek zegara
Odkręcanie:Obróć śrubę zgodnie z ruchem wskazówek zegara

Mocowanie podstawy kierownicy do kokpitu

1. Umieść podstawę kierownicy na półce kokpitu.
2. Wkręć dwie śruby M6 (do nabycia osobno) przez półkę kokpitu w dwa niewielkie gwintowane otwory znajdujące się pod kierownicą.
   Ważne: Długość śrub M6 nie powinna przekraczać grubości półki powiększonej o 12 mm. Dłuższe śruby mogą spowodować uszkodzenie elementów wewnętrznych znajdujących się podstawie kierownicy.
3. W razie potrzeby zamocuj standardowy element montażowy, wkręcając śrubę mocującą w duży gwintowany otwór.

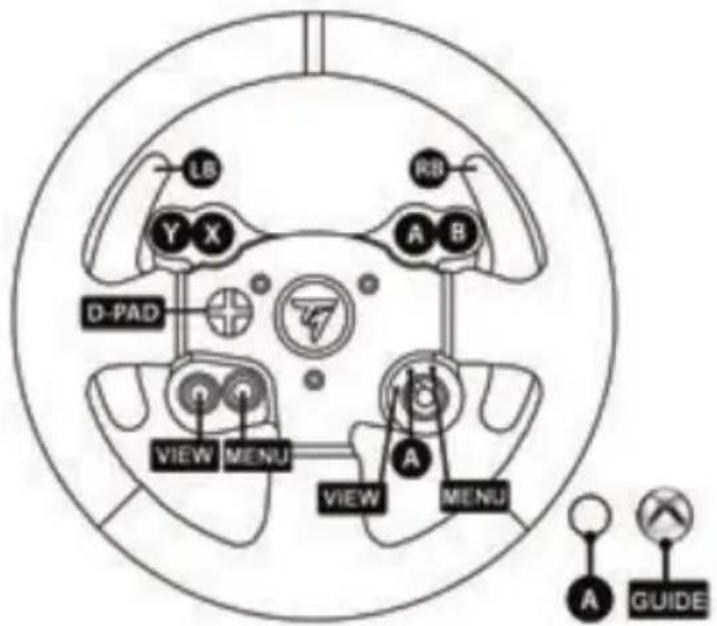

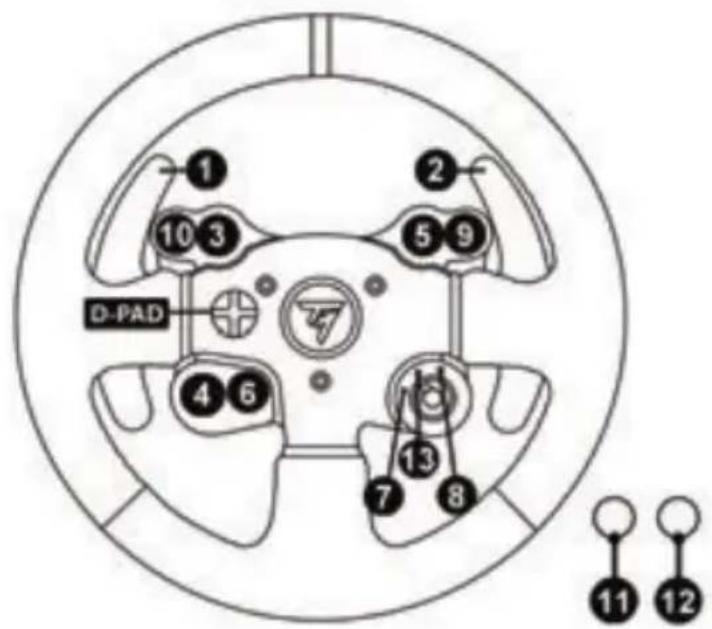

MAPOWANIE NA XBOX ONE

MAPOWANIE NA PC

AKTUALIZACJA OPROGRAMOWANIA SPRZĘTOWEGO KIEROWNICY

Oprogramowanie zawarte w podstawie kierownicy można zaktualizować do nowszej wersji, zawierającej rozszerzenia różnych funkcji.

Aby wyświetlić wersję oprogramowania sprzętowego, z której obecnie korzysta kierownica, i w razie potrzeby ją zaktualizować, wejdź na komputerze na stronę http://ts.thrustmaster.com. W sekcji Updates and downloads kliknij kolejno Xbox One / Wheels / TX Racing Wheel, następnie wybierz Driver / Firmware, a następnie postępuj zgodnie z instrukcją pobierania i instalacji.

1. Podłącz zestaw pedałów do złącza (17) znajdującego się z tyłu podstawy kierownicy.
2. Podłącz kabel zasilania do złącza (14) znajdującego się z tyłu podstawy kierownicy.
3. Podłącz kabel zasilania do gniazda elektrycznego o odpowiednim napięciu.

Więcej informacji na ten temat można znaleźć w sekcji PODŁĄCZANIE KIEROWNICY DO SIECI ZASILAJĄCEJ na 3 stronie niniejszej instrukcji.

1. Podłącz złącze USB kierownicy (15) do jednego z portów USB konsoli.

Teraz możesz zacząć wyścigi!

AUTOMATYCZNA KALIBRACJA KIEROWNICY I ZESTAWU PEDAŁÓW

Kierownica kalibruje się automatycznie po jej podłączeniu do sieci elektrycznej oraz podłączeniu złącza USB kierownicy do konsoli.

Podczas tej operacji kierownica obraca się szybko w lewo i w prawo (łącznie o 900 stopni), a następnie zatrzymuje się w położeniu środkowym.

OSTRZEŻENIE:

Podczas automatycznej kalibracji nie wolno dotykać kierownicy!

(Może to doprowadzić do błędów kalibracji i/lub obrażeń ciała).

AUTOMATYCZNA KALIBRACJA ZESTAWU PEDAŁÓW

Zestawu pedałów nie wolno podłączać do podstawy kierownicy (ani odłączać go od podstawy), gdy kierownica jest podłączona do konsoli ani w trakcie gry, ponieważ może to doprowadzić do błędów kalibracji.

Zestaw pedałów zawsze podłączaj przed podłączeniem kierownicy do konsoli.

Po zakończeniu kalibracji kierownicy i uruchomieniu gry pedały kalibrują się automatycznie po ich kilkukrotnym naciśnięciu.

OSTRZEZENIE:

Nie wolno naciskać pedałów

podczas automatycznej kalibracji kierownicy ani w trakcie ładowania gry!

(Może to doprowadzić do błędów kalibracji).

Jeśli kierownica i zestaw pedałów nie działają prawidłowo lub wydają się niewłaściwie skalibrowane:

Wyłącz konsolę, całkowicie odłącz kierownicę, podłącz ponownie wszystkie kable (w tym kabel zasilania i zestaw pedałów), a następnie uruchom ponownie konsolę oraz grę.

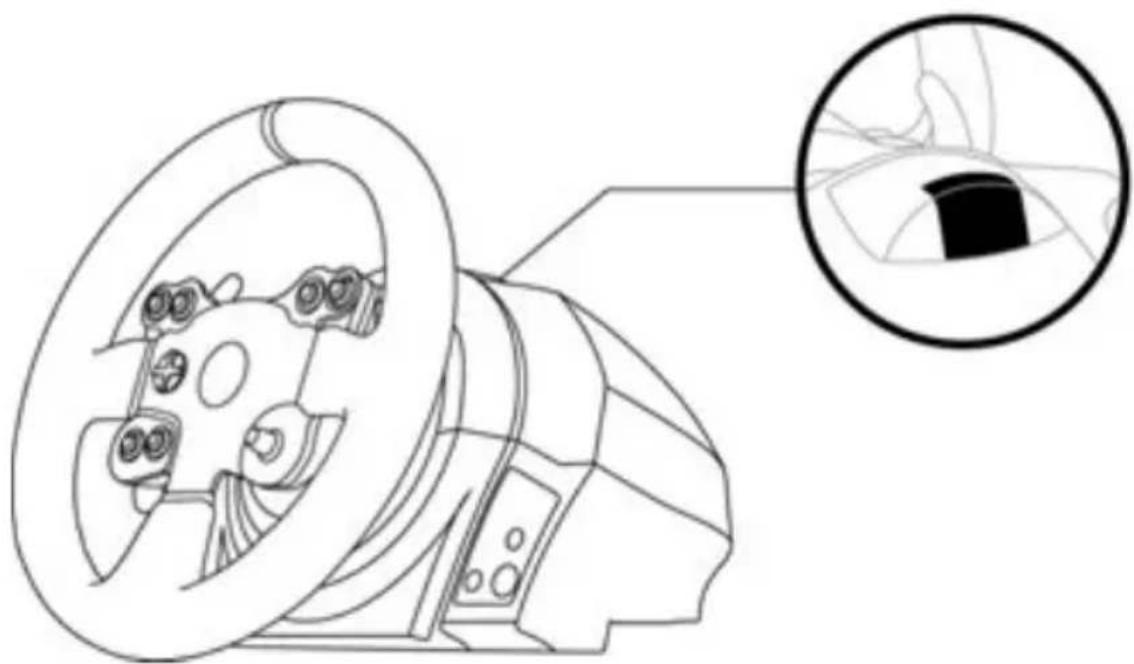

UKŁAD PAROWANIA KONTROLERA (13)

Aby zapewnić prawidłowe wykrywanie kierownicy, jej układ parowania kontrolera (umieszczony w górnej części podstawy kierownicy) musi zawsze znajdować się w polu widzenia kamery czujnika KINECT™.

Ze względów bezpieczeństwa podstawa kierownicy jest wyposażona w czujnik temperatury. Jeśli urządzenie nadmiernie się nagrzeje, kierownica może nagle przestać działać.

W takim przypadku:

— Odlącz kabel zasilania i złącze USB urządzenia.
— Zaczekaj, aż podstawa kierownicy całkowicie się ochłodzi.
— Następnie ponownie podłącz urządzenie.

PRZYCISK I KONTROLKA MODE (6)

Przycisk MODE do zestawu pedałów

Kierownica TX Racing Wheel jest zgodna z zestawami pedałów Thrustmaster zawierającymi 3 pedały. Zestawy te umożliwiają elektroniczną zamianę pedałów przyspieszenia i sprzęgła.

W tym celu należy nacisnąć przycisk MODE (6) i przytrzymać go przez 2 sekundy.

Informacja o tym, czy pedały zostały zamienione miejscami, jest przechowywana w wewnętrznej pamięci kierownicy.

PEDALY PRZYSPIESZENIA I SPRZĘGŁA	Kolor kontrolki MODE (6)
NORMALNE	CZERWONY
ZAMIENIONE	ZIELONY

Inne wskazówki dotyczące przycisku MODE

Więcej informacji na temat przycisku i kontrolki MODE znajdziesz na stronie http://ts.thrustmaster.com. W sekcji Updates and downloads kliknij kolejno Xbox One / Wheels / TX Racing Wheel, a następnie wybierz Manual / Help file.

PLIKI POMOCY I CZĘSTO ZADAWANE PYTANIA (niezamieszczone w niniejszej instrukcji)

Wejdź na stronę http://ts.thrustmaster.com. W sekcji Updates and downloads kliknij kolejno Xbox One / Wheels / TX Racing Wheel, a następnie wybierz Manual / Help file.

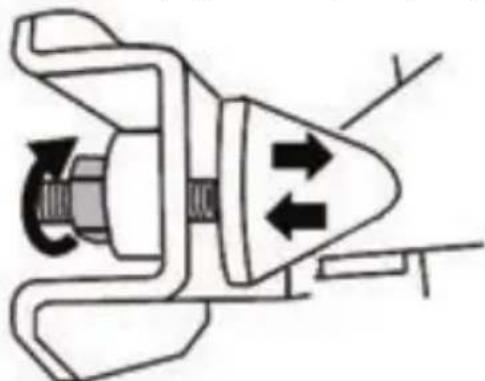

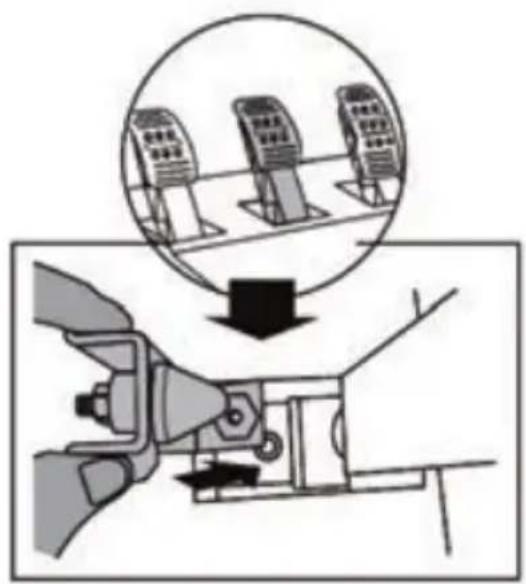

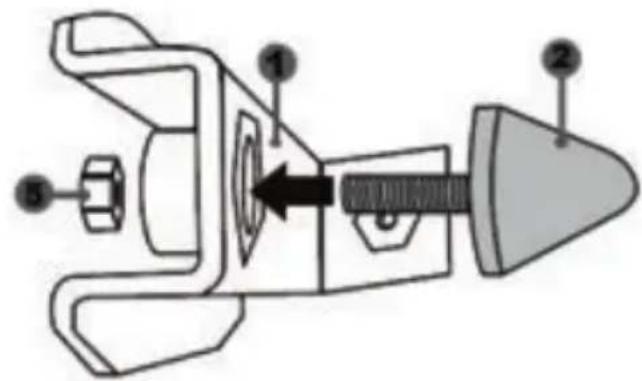

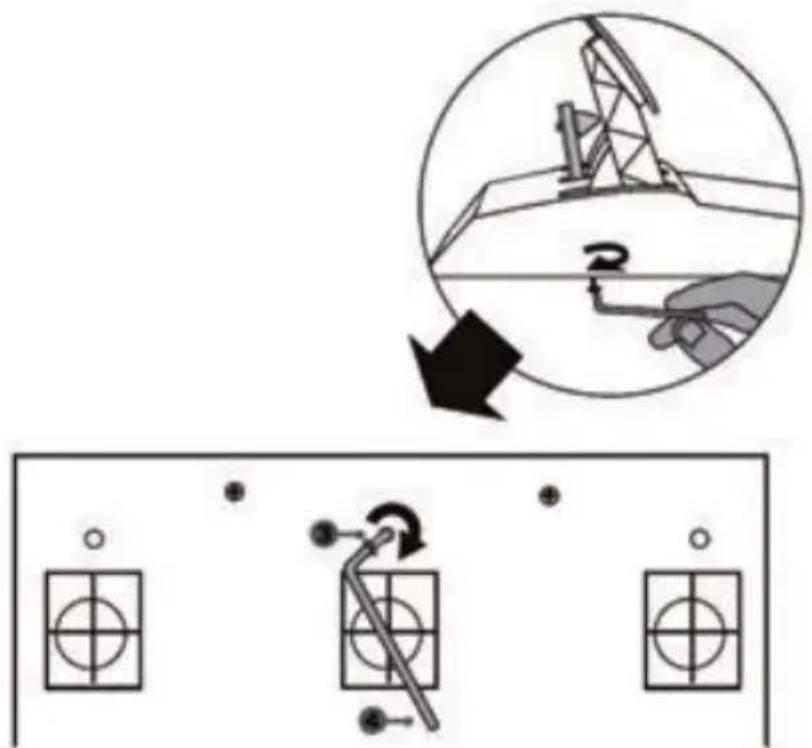

1 Metalowa podpórka ogranicznika stożkowego (domyślnie niezainstalowana)
2 Ogranicznik stożkowy
3 Śrubka mocująca do metalowej podpórki

4 Klucz imbusowy 2,5 mm (w komplecie)
5 Nakrętka do regulacji położenia ogranicznika stożkowego

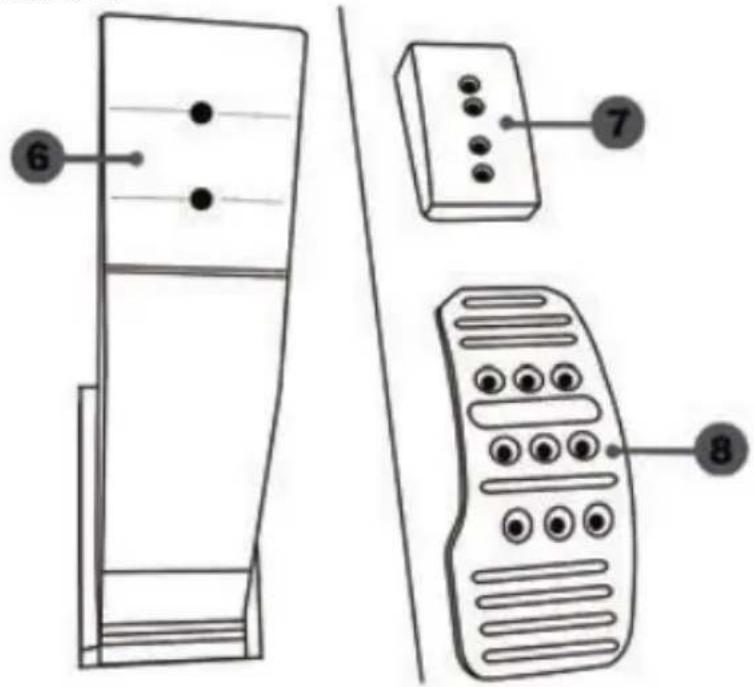

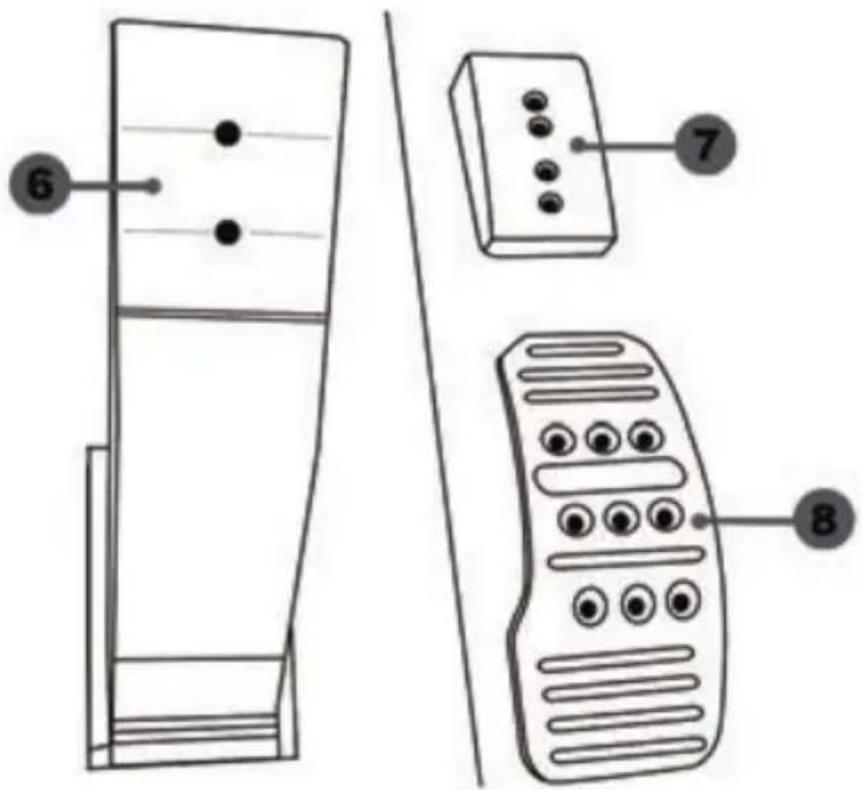

6 Ramię pedalu
7 Plastikowa podpórka stopki

8 Metalowa stopka pedalu

OSTRZEŻENIE

Zanim rozpocziesz korzystanie z urządzenia, szczegółowo zapoznaj z niniejszą instrukcją, a następnie zachowaj ją do wglądu.

Ze względów bezpieczeństwa zestawu pedałów nie wolno używać w bosych stopach ani samych skarpetach.

FIRMA THRUSTMASTER® NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA EWENTUALNE OBRAŻENIA CIAŁA WYNIKŁE Z UŻYWANIA ZESTAWU PEDALÓW BEZ OBUWIA.

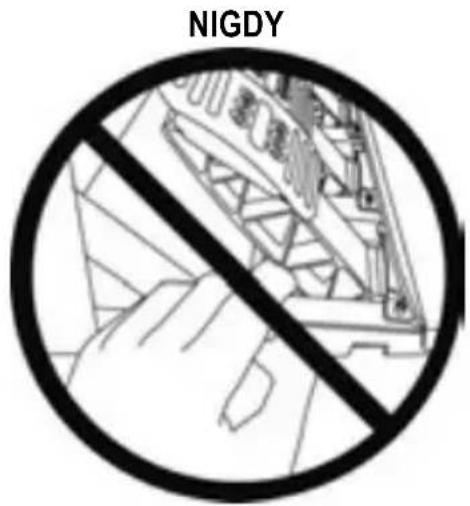

Ostrzeżenie — ryzyko przytrzaśnięcia przez pedały podczas gry

* Trzymaj zestaw pedałów z dala od dzieci.
* Podczas gry nigdy nie zbliżaj palców ani kciuków do boków pedałów.
* Podczas gry nigdy nie zbliżaj palców ani kciuków do tylnej powierzchni pedałów.
* Podczas gry nigdy nie zbliżaj palców ani kciuków do przedniej powierzchni pedałów.

AUTOMATYCZNA KALIBRACJA PEDAŁÓW

WAŻNE:

– Zestawu pedałów nie wolno podłączać ani odłączać od podstawy kierownicy, gdy kierownica jest podłączona do konsoli lub komputera albo w trakcie gry. Pozwala to uniknąć problemów z kalibracją.
= Zestaw pedałów zawsze podłączaj do kierownicy przed jej podłączeniem do konsoli lub komputera.
– Po zakończeniu automatycznej kalibracji kierownicy i uruchomieniu gry pedały kalibrują się automatycznie po ich kilkukrotnym naciśnięciu.
– Aby uniknąć problemów z kalibracją, nie naciskaj pedałów podczas automatycznej kalibracji kierownicy lub uruchamiania gry.
– Jeśli pedały nie działają prawidłowo lub wydają się niewłaściwie skalibrowane, wyłącz konsolę, całkowicie odłącz kierownicę, a następnie ponownie podłącz wszystkie kable (w tym kabel zasilania i kabel zestawu pedałów), ponownie włącz zasilanie konsoli i ponownie uruchom grę.

MOCOWANIE ZESTAWU PEDALÓW DO KOKPITU

– Zamocuj zestaw pedałów przy użyciu niewielkich gwintowanych otworów znajdujących się pod spodem zestawu.
– Wkręć dwie śruby M6 (do nabycia osobno) w płytę podporową pedałów w kokpicie oraz w dwa niewielkie gwintowane otwory znajdujące się pod spodem zestawu pedałów.

Ważne: długość śrub M6 nie może przekraczać grubości płyty podporowej w kokpicie powiększonej o 10 mm. Dłuższe śruby mogą uszkodzić elementy wewnętrzne zestawu pedałów.

REGULACJA ZESTAWU PEDALÓW

Każdy z trzech pedałów zawiera:

– metalową stopkę (8) z kilkoma otworami (dziewięcioma w pedale przyspieszenia, sześcioma w pedale hamulca i sześcioma w pedale sprzęgła),
– plastikową podpórkę stopki (7) (umieszczaną między stopką a ramieniem) z czterema otworami,
- ramię (6) z dwoma otworami.

UWAGA: Aby uniknąć problemów z kalibracją, przed jakąkolwiek regulacją zestawu pedałów zawsze odłącz kabel USB kierownicy od konsoli lub komputera.

Regulacja WYSOKOŚCI pedału przyspieszenia

– Za pomocą dostarczonego klucza imbusowego 2,5 mm (4) wykręć dwie śruby przytrzymujące metalową stopkę (8) i jej podpórkę (7).
- Wybierz preferowaną wysokość, a następnie włóż i wkręć śruby w celu solidnego zamocowania metalowej stopki (8) i jej podpórki (7).

Położenie niskie (domyślne)

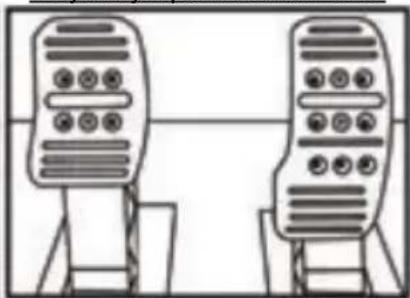

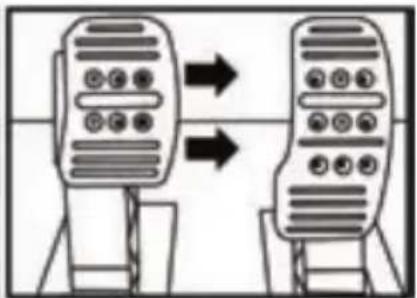

Regulacja ODLEGŁOŚCI między trzema pedałami

• Za pomocą dostarczonego klucza imbusowego 2,5 mm (4) wykręć dwie śruby przytrzymujące metalową stopkę (8) i jej podpórkę (7).
  – Wybierz preferowane położenie (lewe, środkowe lub prawe), a następnie włóż i wkręć śruby w celu solidnego zamocowania metalowej stopki (8) i jej podpórki (7).

Przykłady z pedalem hamulca:

Położenie lewe

Położenie środkowe (domyślne)

Położenie prawe

Liczba możliwych ustawień odstępów w poszczególnych pedałach:

— Trzy w pedale przyspieszenia

— Trzy w pedale hamulca
— Trzy w pedale sprzęgła

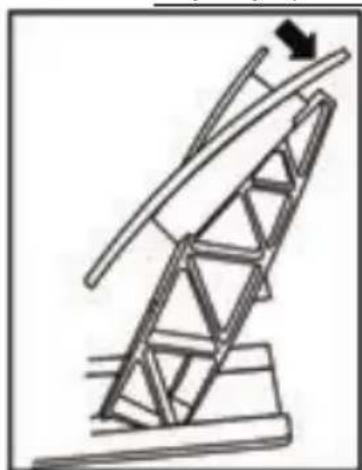

Regulacja NACHYLENIA pedałów

• Za pomocą dostarczonego klucza imbusowego 2,5 mm (4) wykręć dwie śruby przytrzymujące metalową stopkę (8) i jej podpórkę (7).
• Obróć plastikową podpórkę stopki (7) o 180°, a następnie włóż i wkręć śruby w celu solidnego zamocowania metalowej stopki (8) i jej podpórki (7).

Przykłady z pedałem przyspieszenia:

Większe nachylenie (domyślne)

Liczba możliwych ustawień nachylenia poszczególnych pedałów:

— Dwa w pedale przyspieszenia

— Dwa w pedale hamulca
— Dwa w pedale sprzęgła

Instalowanie ogranicznika stożkowego (modu „CONICAL RUBBER BRAKE”)

Ten element (tzw. „mod”) nie jest niezbędny i nie jest instalowany fabrycznie. Oznacza to, że pedał hamulca działa znakomicie nawet bez instalowania modu.

Dodatkowy mod powoduje inne odczucia i inny opór podczas hamowania.

Ewentualną decyzję o jego zainstalowaniu powinien podjąć użytkownik na podstawie własnych preferencji.

– Wkręć ogranicznik stożkowy (2) w jego metalową podpórkę (1).
– Nakręć nakrętkę do regulacji położenia (5) u dołu (na gwint ogranicznika stożkowego).

– Umieść gotowy element z tyłu ramienia pedału hamulca.

– Za pomocą dostarczonego klucza imbusowego 2,5 mm (4) zamocuj element, wkręcając śrubkę mocującą (3) w niewielki gwintowany otwór znajdujący się w środkowej części spodniej powierzchni zestawu pedałów.

Mod „CONICAL RUBBER BRAKE” został zainstalowany!

Regulacja ZAKRESU ruchu i SIŁY oporu pedalu hamulca

Przez nieznaczne odkręcenie nakrętki (5) można dodatkowo zwiększyć opór pedału hamulca, przesuwając ogranicznik stożkowy (2) bliżej tylnej powierzchni ramienia pedału (w razie potrzeby użyj klucza 14 mm lub kombinerek w celu dokręcenia nakrętki i zachowania wybranego położenia). Im bliżej tylnej powierzchni ramienia pedału znajduje się ogranicznik, tym większa jest siła oporu.

Uwaga: jeśli ogranicznik stożkowy znajduje się bardzo blisko tylnej powierzchni ramienia pedału hamulca, osiągnięcie maksymalnej wartości kalibracji może być utrudnione. W takim przypadku:

* Powoli bardzo mocno naciśnij na pedał hamulca, tak aby osiągnąć wartość maksymalną (w razie potrzeby stań na pedale przez bardzo krótką chwilę — wystarczy sekunda), a następnie puść pedał, lub
* Odsuń nieco ogranicznik stożkowy od tylnej powierzchni ramienia pedału hamulca.

INFORMACJE DOTYCZĄCE GWARANCJI DLA KLIENTA

Firma Guillemot Corporation S.A. z siedzibą pod adresem Place du Granier, B.P. 97143, 35571 Chantepie, Francja („Guillemot“) udziela klientowi obowiązującej na całym świecie gwarancji, że niniejszy produkt Thrustmaster będzie wolny od wad materiałowych i produkcyjnych przez okres gwarancji równy limitowi czasu, w którym klient może występować z roszczeniami z tytułu wad niniejszego produktu. W krajach Unii Europejskiej jest to okres dwóch (2) lat od dostarczenia produktu Thrustmaster. W innych krajach okres gwarancji jest równy limitowi czasu, w którym klient może występować z roszczeniami z tytułu wad produktu Thrustmaster zgodnie z przepisami obowiązującymi w kraju, w którym klient mieszkań w dniu zakupu produktu Thrustmaster. (Jeśli przepisy danego kraju nie przewidują występowania z takimi roszczeniami, okres gwarancji będzie wynosić jeden (1) rok od pierwotnej daty zakupu produktu Thrustmaster).

Jeśli w okresie gwarancji wystąpią objawy mogące świadczyć o wadzie produktu, należy niezwłocznie skontaktować się z działem pomocy technicznej, który wskaże dalszy sposób postępowania. W razie potwierdzenia wady produkt należy zwrócić w punkcie zakupu (lub innym miejscu wskazanym przez dział pomocy technicznej).

W ramach niniejszej gwarancji wadliwy produkt zostanie wymieniony lub przywrócony do stanu sprawności użytkowej, zgodnie z decyzją działu pomocy technicznej. Jeśli w okresie gwarancji produkt Thrustmaster zostanie poddany czynnościom mającym na celu przywrócenie go do stanu użytkowego, dowolny okres co najmniej siedmiu (7) dni, podczas których produkt nie jest użytkowany, zostanie dodany do pozostałego okresu gwarancji (okres ten liczy się od dnia, w którym klient poprosi o interwencję, lub od dnia, w którym dany produkt zostanie udostępniony celem przywrócenia do stanu użytkowego, jeśli data udostępnienia celem przywrócenia do stanu użytkowego następuje po dacie prosby o interwencję). Jeśli zezwala na to obowiązujące prawo, całkowita odpowiedzialność firmy Guillemot i jej podmiotów zależnych (łącznie z odpowiedzialnością za szkody wtórne) ogranicza się do przywrócenia do stanu użytkowego lub wymiany produktu Thrustmaster. Jeśli zezwala na to obowiązujące prawo, firma Guillemot wyłącza wszelkie gwarancje pokupności i przydatności do określonego celu.

Niniejsza gwarancja nie obowiązuje: (1) w przypadku, gdy produkt został zmodyfikowany, otwarty, zmieniony albo uszkodzony na skutek nieodpowiedniego lub nadmiernego użytkowania, niedbałości, wypadku, normalnego zużycia lub z innego powodu niezwiązanego z wadą materiałową ani produkcyjną (w tym między innymi z powodu połączenia produktu Thrustmaster z nieodpowiednim elementem, w tym w szczególności z zasilaczem, akumulatorem, ładowarką lub jakimkolwiek innym elementem niedostarczonym przez firmę Guillemot dla tego produktu); (2) w przypadku używania produktu w sposób inny niż użytek domowy, w tym do celów zawodowych lub komercyjnych (na przykład w salonach gier albo do prowadzenia szkoleń lub zawodów); (3) w razie nieprzestrzegania instrukcji podanych przez dział pomocy technicznej; (4) w odniesieniu do oprogramowania, jako że oprogramowanie to jest objęte odrębną szczegółową gwarancją; (5) w odniesieniu do materiałów eksploatacyjnych (elementów wymienianych w czasie eksploatacji produktu, na przykład baterii jednorazowych, muszli/nakładek na uszy do zestawów słuchawkowych lub słuchawek); (6) w odniesieniu do akcesoriów (na przykład kabli, pokrowców, etui, torebek, pasków na rękę); (7) w przypadku sprzedania produktu na aukcji publicznej. Niniejsza gwarancja nie podlega przeniesieniu.

Niniejsza gwarancja nie wpływa na prawa klienta wynikające z przepisów dotyczących sprzedaży dóbr konsumenckich w kraju klienta.

Dodatkowe postanowienia gwarancyjne

W okresie gwarancji firma Guillemot zasadniczo nie udostępnia jakichkolwiek części zamiennych, ponieważ jedynym podmiotem upoważnionym do otwarcia jakiegokolwiek produktu Thrustmaster i/lub przywrócenia go do stanu użytkowego jest dział pomocy technicznej (oprócz ewentualnych procedur przywracania produktu do stanu użytkowego, o wykonanie których dział pomocy technicznej może poprosić klienta przez przekazanie pisemnych instrukcji — np. ze względu na prostotę i jawność procesu przywracania do stanu użytkowego — oraz, w razie potrzeby, przez udostępnienie klientowi wymaganych części zamiennych).

Ze względu na realizowane cykle innowacji oraz konieczność zapewnienia ochrony swojej specjalistycznej wiedzy i tajemnic handlowych firma Guillemot zasadniczo nie udostępnia powiadomień dotyczących przywracania do stanu użytkowego ani części zamiennych w przypadku produktów Thrustmaster, których okres gwarancji upłynął.

Odpowiedzialność

Jeśli zezwala na to obowiązujące prawo, firma Guillemot Corporation S.A. („Guillemot“) i jej podmioty zależne nie ponoszą żadnej odpowiedzialności za szkody spowodowane przez co najmniej jeden z następujących czynników: (1) modyfikację lub otwarcie produktu bądź wprowadzenie w nim zmian; (2) nieprzestrzeganie instrukcji montażu; (3) nieodpowiednie lub nadmierne użytkowanie, niedbałość, wypadek (na przykład uderzenie); (4) normalne zużycie; (5) używanie produktu w sposób inny niż użytek domowy, w tym do celów zawodowych lub komercyjnych (na przykład w salonach gier albo do prowadzenia szkoleń lub zawodów). Jeśli zezwala na to obowiązujące prawo, firma Guillemot i jej podmioty zależne nie ponoszą żadnej odpowiedzialności za szkody niezwiązane z wada materiałową lub produkcyjną produktu (w tym między innymi za szkody spowodowane bezpośrednio lub pośrednio przez jakiekolwiek oprogramowanie lub na skutek połączenia produktu Thrustmaster z nieodpowiednim elementem, w tym w szczególności z zasilaczem, akumulatorem, ładowarką lub jakimkolwiek innym elementem niedostarczonym przez firmę Guillemot dla tego produktu).

THRUSTMASTER®

WSPARCIE TECHNICZNE

http://support.thrustmaster.com

PRAWA AUTORSKIE

© 2017 Guillemot Corporation S.A. Wszelkie prawa zastrzeżone. Thrustmaster® jest zastrzeżonym znakiem towarowym firmy Guillemot Corporation S.A. Wszystkie inne znaki towarowe stanowią własność odpowiednich podmiotów. Ilustracje nie są wiążące prawnie. Treść, wzory i dane techniczne przedstawione w instrukcji mogą ulec zmianie bez powiadomienia i mogą różnić się w zależności od kraju. Wyprodukowano w Chinach.

ZALECENIE DOTYCZACE OCHRONY ŚRODOWISKA

Na terenie Unii Europejskiej: gdy okres przydatności produktu do eksploatacji dobiegnie końca, produktu nie należy pozbywać się wraz ze zwykłymi odpadami z gospodarstwa domowego, ale oddać do recyklingu w punkcie zbiórki zużytego sprzętu elektrycznego i elektronicznego. Potwierdza to symbol znajdujący się na produkcie, w instrukcji obsługi lub na opakowaniu. Zależnie od swoich właściwości materiały zawarte w produkcie mogą nadawać się do recyklingu. Dzięki recyklingowi i innym formom utylizacji zużytych urządzeń elektrycznych i elektronicznych klient może w znacznym stopniu przyczynić się do ochrony środowiska. Aby uzyskać informacje o najbliższych punktach zbiórki odpadów, należy skontaktować z miejscowymi władzami.

We wszystkich innych krajach: należy przestrzegać miejscowych przepisów dotyczących recyklingu sprzętu elektrycznego i elektronicznego.

Niniejsze informacje należy zachować. Kolorystyka i elementy ozdobne mogą różnić się od przedstawionych.

Przed korzystaniem z produktu należy zdjąć z niego plastikowe elementy mocujące oraz naklejki.

*Dotyczy wyłącznie UE i Turcji

TX RACING WHEEL LEATHER EDITION

خاصة ب XBOX ONE

دليل المستخدم
