INSTRUKCJA OBSŁUGI Grillo Chef 2 CADAC

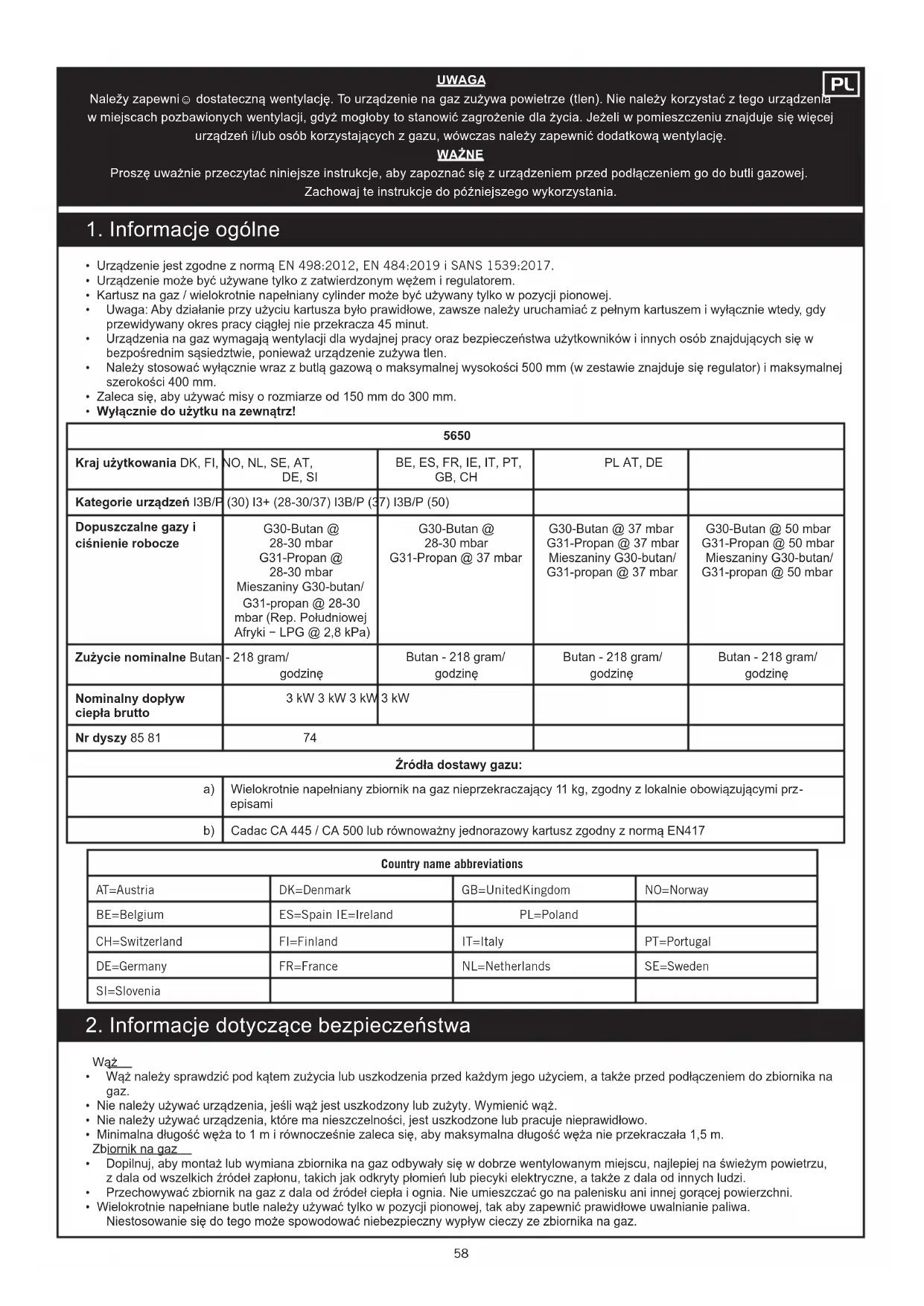

1. Informacje ogólne

• Urządzenie jest zgodne z normą EN 498:2012, EN 484:2019 i SANS 1539:2017.

• Urządzenie może być używane tylko z zatwierdzonym wężem i regulatorem.

• Kartusz na gaz / wielokrotnie napełniany cylinder może być używany tylko w pozycji pionowej.

• Uwaga: Aby działanie przy użyciu kartusza było prawidłowe, zawsze należy uruchamiać z pełnym kartuszem i wyłącznie wtedy, gdy przewidywany okres pracy ciągłej nie przekracza 45 minut.

• Urządzenia na gaz wymagają wentylacji dla wydajnej pracy oraz bezpieczeństwa użytkowników i innych osób znajdujących się w bezpośrednim sąsiedztwie, ponieważ urządzenie zużywa tlen.

• Należy stosować wyłącznie wraz z butlą gazową o maksymalnej wysokości 500 mm (w zestawie znajduje się regulator) i maksymalnej szerokości 400 mm.

• Zaleca się, aby używać misy o rozmiarze od 150 mm do 300 mm.

• Wyłącznie do użytku na zewnątrz!

2. Informacje dotyczące bezpieczeństwa

• Wąż należy sprawdzić pod kątem zużycia lub uszkodzenia przed każdym jego użyciem, a także przed podłączeniem do zbiornika na gaz.

• Nie należy używać urządzenia, jeśli wąż jest uszkodzony lub zużyty. Wymienić wąż.

• Nie należy używać urządzenia, które ma nieszczelności, jest uszkodzone lub pracuje nieprawidłowo.

• Minimalna długość węża to 1 m i równocześnie zaleca się, aby maksymalna długość węża nie przekraczała 1,5 m. Zbiornik na gaz

• Dopilnuj, aby montaż lub wymiana zbiornika na gaz odbywały się w dobrze wentylowanym miejscu, najlepiej na świeżym powietrzu, z dala od wszelkich źródeł zapłonu, takich jak odkryty płomień lub piecyki elektryczne, a także z dala od innych ludzi.

• Przechowywać zbiornik na gaz z dala od źródeł ciepła i ognia. Nie umieszczać go na palenisku ani innej gorącej powierzchni.

• Wielokrotnie napełniane butle należy używać tylko w pozycji pionowej, tak aby zapewnić prawidłowe uwalnianie paliwa. Niestosowanie się do tego może spowodować niebezpieczny wypływ cieczy ze zbiornika na gaz.

Kraj użytkowania DK, FI, NO, NL, SE, AT, DE, SI BE, ES, FR, IE, IT, PT, GB, CH PL AT, DE Kategorie urządzeń I3B/P (30) I3+ (28-30/37) I3B/P (37) I3B/P (50) Dopuszczalne gazy i ciśnienie robocze G30-Butan @ 28-30 mbar G31-Propan @ 28-30 mbar Mieszaniny G30-butan/ G31-propan @ 28-30 mbar (Rep. Południowej Afryki − LPG @ 2,8 kPa) G30-Butan @ 28-30 mbar G31-Propan @ 37 mbar G30-Butan @ 37 mbar G31-Propan @ 37 mbar Mieszaniny G30-butan/ G31-propan @ 37 mbar G30-Butan @ 50 mbar G31-Propan @ 50 mbar Mieszaniny G30-butan/ G31-propan @ 50 mbar Zużycie nominalne Butan - 218 gram/ godzinę Butan - 218 gram/ godzinę Butan - 218 gram/ godzinę Butan - 218 gram/ godzinę Nominalny dopływ ciepła brutto 3 kW 3 kW 3 kW 3 kW Nr dyszy 85 81 74 Źródła dostawy gazu: a) Wielokrotnie napełniany zbiornik na gaz nieprzekraczający 11 kg, zgodny z lokalnie obowiązującymi prz- episami b) Cadac CA 445 / CA 500 lub równoważny jednorazowy kartusz zgodny z normą EN417 Country name abbreviations AT=Austria DK=Denmark GB=UnitedKingdom NO=Norway BE=Belgium ES=Spain IE=Ireland PL=Poland CH=Switzerland FI=Finland IT=Italy PT=Portugal DE=Germany FR=France NL=Netherlands SE=Sweden SI=Slovenia5959

• Nie usuwaj butli w czasie pracy urządzenia.

• Butla gazowa musi być odłączona od urządzenia po użyciu oraz w czasie przechowywania.

• Brak możliwości pracy wraz ze zdalnym zasilaniem gazem. Montaż i użytkowanie

• Stosować wyłącznie na równej powierzchni.

• Podczas korzystania z urządzenia nie należy go przesuwać ani przenosić.

• Upewnij się, że urządzenie jest używane z dala od materiałów palnych. Minimalne bezpieczne odległości to: nad urządzeniem 1,2 m, z tyłu i po bokach: 600 mm.

• UWAGA: Łatwo dostępne części mogą być bardzo gorące, dlatego zaleca się stosowanie rękawic ochronnych. Należy dopilnować, aby małe dzieci nie zbliżały się do urządzenia.

• Wyłącznie do użytku na zewnątrz! Płomień wsteczny

• W przypadku płomienia wstecznego (skierowanego do tyłu w kierunku wnętrza palnika lub osłony Venturiego) należy w pierwszej kolejności natychmiast wyłączyć dopływ gazu, zamykając zawór sterujący na butli gazowej, a następnie zawór urządzenia. Po zgaszeniu płomienia należy usunąć regulator oraz sprawdzić stan uszczelki. W razie wątpliwości wymienić uszczelkę. Ponownie uruchomić urządzenie.

• Jeśli płomień wsteczny utrzymuje się, oddaj produkt do autoryzowanego punktu naprawczego CADAC. Nieszczelności

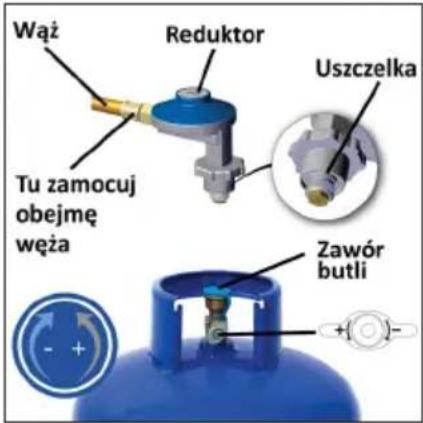

• Jeśli w urządzeniu wystąpi nieszczelność (zapach gazu), należy wyłączyć zawór butli i natychmiast przenieść urządzenie w dobrze wentylowane miejsce z dala od płomienia, a następnie znaleźć nieszczelność i ją naprawić. Wszelkie kontrole urządzenia pod kątem nieszczelności wykonuj na zewnątrz. Nie próbuj szukać nieszczelności przy użyciu płomienia. Wykorzystaj do tego celu wodę z mydłem.

• Należy smarować łączenia wodą z mydłem. Pojawienie się baniek lub pęcherzyków wskazuje na wyciek gazu. Należy wówczas w pierwszej kolejności natychmiast wyłączyć dopływ gazu poprzez zamknięcie zaworu na zbiorniku na gaz, a następnie zaworu urządzenia. Upewnij się, że wszystkie połączenia są prawidłowo zamocowane. Sprawdź ponownie przy użyciu wody z mydłem.

• Jeśli wyciek gazu utrzymuje się, należy oddać produkt do sprzedawcy CADAC, celem przeprowadzenia inspekcji/naprawy.

3. Zapalanie urządzenia

Środki ostrożności przez zapaleniem

• Podłuższymokresiebrakuużytkowaniasprawdzićstanotworówdoprowadzającychpowietrzew pokrywiezaworówpodkątemobecnościinsektów,któremogąutrudnićprzepływgazu.Sprawdzićwlot zwężkiVenturiegopodkątemobecnościinsektów.Poprzeprowadzeniukontrolizamontowaćwszystkie elementywewłaściwychpozycjach.

• Urządzenie może być użytkowane wyłącznie na stabilnym, równym podłożu. Korzystanie z zaworu regulacyjnego Istniejądwaustawieniazatrzymaniazaworuregulacyjnego:niskipłomieńizapłon/płomieńwysoki. Ustawieniatestanowiąograniczeniaregulacjipłomienia. Zapalanie za pomocą zapalnika piezoelektrycznego

• Wceluzapaleniaurządzeniazapomocązapalnikapiezoelektrycznegonależywcisnąćiobrócić pokrętłoregulacyjnewlewoażdousłyszeniakliknięcia.Jeżelipierwszaiskraniepowodujezapłonu, należywcisnąćiobrócićpokrętłoregulacyjnecałkowiciewprawo.Podjąćponownąpróbę,wciskając iobracającpokrętłoregulacyjnewlewoażdousłyszeniakliknięcia.Wprzypadkubrakuzapłonuprzez pierwszedwielubtrzysekundynależyzakręcićzawórregulacyjny,wciskającpokrętłoiobracającje całkowiciewprawo.Odczekaćokołotrzysekundy,abyumożliwićujściegazunagromadzonegowmisie palnika.Wraziekoniecznościpowtórzyćpowyższyprocesażdowystąpieniazapłonu.Zapłonpowinien wystąpićwciągujednejlubdwóchpoczątkowychsekund. Zapalanie za pomocą zapalarki do grilla

• Jeżeliurządzeniejestzimne,palnikmożnazapalićodgóryprzedumieszczeniemodpowiedniej powierzchniużytkowejnapłycienatłuszcz.Podczaszapalaniagorącegourządzeniazalecasięjednak wprowadzeniezapalarkidogrillaprzezjedenzotworówwentylacyjnychpodpalnikiemiustawieniego napoziomiepalnika(NIEwkładaćzapalarkidogrillaprzezdużyotwórznajdującysiębezpośredniopod palnikiem).Uruchomićzapalarkędogrilla.Pouruchomieniuzapalarkidogrillawceluzapaleniapalnikawcisnąćiobrócićpokrętłowlewo. Informacje ogólne

• Pouruchomieniuurządzeniaintensywnośćpłomieniamożnaregulowaćzapomocąpokrętłazaworu:wlewo,abyzmniejszyćpłomień,lubw prawo,abygozwiększyć.

• Pozycjacałkowitegozamknięciaznajdujesięwskrajnejprawejpozycji.Abyobrócićzawórzpozycjicałkowitegozamknięcia,należynajpierw nacisnąćpokrętło,takabymożliwebyłojegoodblokowanie.Powciśnięciuprzekręcićpokrętłowlewo.Poodblokowaniutrzpieniawciskanie pokrętłaniejestjużkonieczne.Możliwejestswobodneobracaniepokrętłemiustawieniewłaściwejwielkościpłomienia.

• Doobserwacjipłomieniasłużyotwórrewizyjnywbocznejczęścipłytynatłuszcz.

• Zbytwysokipłomieńpodczasprzyrządzaniapotrawodużejzawartościtłuszczumożespowodowaćwybuchyognia.Wtakimprzypadkunależy zmniejszyćpłomieńażdomomentuustaniawybuchów.

• Podczasużytkowanianieprzenosićurządzenia.Opróczzagrożeniaczynnośćtamożetakżepowodowaćwybuchyognia.

• Pozakończeniuużytkowaniawpierwszejkolejnościzamknąćzawórbutlizgazem(tam,gdzietokonieczne).Pozgaśnięciupłomieniazamknąć zawórnaurządzeniu,wciskającicałkowicieprzekręcającpokrętłoregulacyjnewprawo.6060

4. Mocowanie i doładowywanie butli gazowej

• Po użyciu przekręć pokrętło regulacyjne do pozycji “o󰀨” (wyłączona) (“•” - przekręć do końca w kierunku zgodnym z ruchem wskazówek zegara), a następnie zamknij zawór butli gazowej.

• Upewnij się, że montaż lub wymiana butli gazowej odbywają się w dobrze wentylowanym miejscu z dala od wszelkich źródeł zapłonu, takich jak odkryty płomień, a także z dala od innych osób.

• Nie pal podczas wymiany butli.

• W razie konieczności wymiany pustej butli upewnij się, że zawór dopływu gazu na butli został zamknięty.

• Usuń regulator z pustej butli.

• Staraj się nie wykręcać węża podczas podłączania regulatora do nowej butli.

• Wydmuchaj ewentualny kurz z otworu butli, aby zapobiec powstaniu ewentualnego zatoru w dyszy.

• Umieść pełną butlę w miejscu do tego przeznaczonym i podłącz złącze regulatora do butli.

• Upewnij się, że występują żadne nieszczelności przy uszczelce (sprawdź pod kątem zapachu gazu wokół złączki). W poszukiwaniu wycieków nie stosuj otwartego płomienia. Stosuj tylko ciepłą wodę z mydłem, mocząc nią przeguby i połączenia w urządzeniu. Wszelkie ewentualne wycieki będą objawiać się w postaci bąbelków pojawiających się wokół nieszczelności. W razie wątpliwości należy skontaktować się z najbliższym sprzedawcą.

• Urządzenie powinno ostygnąć przed przystąpieniem do czyszczenia go.

• Do wyczyszczenia zewnętrznej części oraz miejsca składowania butli należy użyć wilgotnej ściereczki, nasączonej w roztworze wody z mydłem i wyciśniętej.

• Płyta grilla jest pokryta twardą, trwałą powłoką nieprzywierającą, która jest z powodzeniem stosowana w niektórych spośród najlepszych naczyń kuchennych na świecie. Niemniej jednak dbałość o nią może przedłużyć okres jej funkcjonalności i pozwolić dłużej gotować zdrowo i łatwo na nieprzywierającej powierzchni.

• Powłoka nieprzywierająca jest bardzo trwała, jednak może łatwo ulec uszkodzeniu w przypadku użycia metalowych naczyń kuchennych. W związku z tym zaleca się korzystanie podczas gotowania wyłącznie z plastikowych lub drewnianych naczyń.

• Płyta grilla powinna zawsze ostygnąć przed zanurzeniem jej w wodzie.

• Upewnij się, że woda nie przedostaje się na palniki ani obszar otworu/prądu pilotowego. Starannie wytrzyj całe urządzenie przed przystąpieniem do jego użytkowania.

• Nie stosuj szorujących środków czyszczących, gdyż mogą uszkodzić powierzchnie.

• Po każdym użyciu urządzenia wyczyść je. Po oczyszczeniu polej powierzchnię małą ilością oleju.

• Do czyszczenia urządzenia nie stosuj żadnych urządzeń na parę pod wysokim ciśnieniem ani strumienia wody.

• Zbierz tłuszcz zgromadzony w szczelinie misy na tłuszcz.

• Uwaga: w przypadku trudnych do usunięcia przebarwień można użyć środka do czyszczenia piekarników.

10. Części zamienne i elementy wyposażenia

Zawsze należy stosować oryginalne części zamienne CADAC, gdyż zostały one zaprojektowane tak, aby zapewniać optymalną wydajność.

9. Oddanie urządzenia do naprawy lub serwisowania oraz gwarancja

• Nie należy modykować urządzenia. Zmodykowane urządzenie mogłoby stać się niebezpieczne. Każda modykacja sprawi, że gwarancja CADAC straci ważność.

• Jeżeli nie jesteś w stanie usunąć usterki, postępując zgodnie z niniejszymi instrukcjami, skontaktuj się z lokalnym dystrybutorem CADAC, aby uzyskać poradę lub instrukcje dotyczące czynności kontrolnych bądź naprawy.

• Prosimy zatrzymać wszystkie potwierdzenia dokonanych płatności oraz świadectwo montażu na potrzeby gwarancji. W przypadku braku tych dokumentów gwarancja będzie uważana za nieważną.

• CADAC udziela gwarancji, która obejmuje usterki fabryczne w urządzeniu CADAC przez okres 2 lat.

• Przed spakowaniem urządzenia lub jego części należy sprawdzić, czy ostygły one po użyciu.

• Zawsze przechowuj urządzenie CADAC w torbach zawartych w zestawie w miejscach o niskiej wilgotności, najlepiej w taki sposób, aby nie przylegały do podłoża. Stosowanie się do tej zasady jest szczególnie ważne w przypadku misy palnika, gdyż zapobiega przedostawaniu się do środka zanieczyszczeń oraz owadów, które mogą być źródłem problemów z przepływem gazu.

• Jeżeli zdejmujesz butlę gazową, wówczas najpierw wyłącz zawór butli, odcinając dopływ gazu do urządzenia, a następnie odłącz butlę.

• Przechowuj butlę w miejscu dobrze wentylowanym, znajdującym się z dala od materiałów palnych. Butle najlepiej przechowywać na zewnątrz budynku. NIEDOPUSZCZALNE jest przechowywanie ich w piwnicy.

• Regularne czyszczenie i konserwacja urządzenia wydłużą jego cykl życia oraz zmniejszą prawdopodobieństwo wystąpienia problemów. W przypadku rozprysków płomienia lub blokady dyszy:

• Wyczyść otwory palnika w razie nadmiernego rozprysku/rozlania.

• CADAC zaleca, aby przeczyścić lub wymienić dyszę co 6 (sześć) miesięcy w celu zapewnienia nieprzerwanego, wydajnego działania urządzenia.

• Można to zrobić, usuwając dyszę przy pomocy standardowych narzędzi i wydmuchując z niej wszelki brud. Można również zakupić nowe dysze w najbliższym sklepie CADAC. Nie próbuj czyścić dyszy w sposób mechaniczny. Okresy serwisowe i serwisowanie:

• CADAC zaleca, aby urządzenie było serwisowane co 12 (dwanaście) miesięcy przez serwisanta w celu zapewnienia nieprzerwanego, wydajnego działania urządzenia.

• Uwaga: Wszelkie czynności techniczne odnoszące się do urządzenia powinien wykonywać wyłącznie wykwalikowany technik.

• Regularnie sprawdzaj przewód doprowadzający gaz i połączenia pod kątem oznak wycieków. Czynność tę wykonuj również przy każdym napełnianiu butli gazowej.

• Jeśli po okresie przechowywania urządzenie działa nieprawidłowo, a kontrole nie wyjaśniły przyczyny problemu, wówczas mogło dojść do zablokowania zwężki Venturiego. Zablokowana zwężka Venturiego sygnalizowana jest przez słabszy, żółtawy płomień lub w skrajnych przypadkach brak płomienia. W takiej sytuacji konieczne zdejmij palnik i starannie usuń wszystkie ciała obce zgromadzone w zwężce Venturiego.

Item Części zamienne No. 5650-SP001 5650-SP004 5650-SP013 Item Części zamienne No. 5650-SP002 5650-SP006 5650-SP014 Części zamienne Item Części zamienne No. 5650-SP003 5650-SP008 5650-SP0156363

Elementy wyposażenia Item Części zamienne No. 8600-200 8600-100 Item Części zamienne No. 8600-210 8610-300

CADAC (Pty) Ltd. niniejszym oświadcza wobec PIERWOTNEGO NABYWCY niniejszego urządzania CADAC na gaz, że urządzenie jest wolne od wad materiałowych i wykonawczych w następujących okresach od dnia 2 lat Gwarancja będzie obowiązywać tylko w przypadku montażu i obsługi urządzenia zgodnie z drukowaną instrukcją obsługi. CADAC może wymagać dokumentu potwierdzającego datę zakupu. Z TEGO POWODU NALEŻY ZACHOWAĆ PARAGON LUB FAKTURĘ. Niniejsza ograniczona gwarancja jest ograniczona do naprawy lub wymiany części, w odniesieniu do których zostanie wykazana wadliwość powstała w warunkach normalnej eksploatacji i konserwacji oraz potwierdzona w toku ekspertyzy wykonanej przez CADAC. Przed dokonaniem zwrotu jakichkolwiek części należy skontaktować się z przedstawicielem ds. obsługi klienta w swoim regionie, korzystając z danych kontaktowych podanych w instrukcji obsługi lub dzwoniąc pod nr tel. [phone] (dotyczy tylko RPA). Jeżeli CADAC potwierdzi usterkę i uzna roszczenie, wówczas wymiana wadliwych części zostanie przeprowadzona nieodpłatnie. CADAC zwróci części nabywcy, opłacając z góry koszty przesyłki. Niniejsza ograniczona gwarancja nie obejmuje usterek ani trudności w obsłudze wynikających z wypadku, nadmiernego zużycia, niewłaściwego użycia, wprowadzenia zmiany, błędnego zastosowania, aktów wandalizmu, niewłaściwego montażu lub nieprawidłowej konserwacji bądź serwisowania, a także niewykonania normalnych i rutynowych prac konserwacyjnych, w szczególności uszkodzenia w rurach palników spowodowanego przez owady zgodnie z informacjami podanymi w niniejszej instrukcji użytkowania. Niniejsza ograniczona gwarancja nie obejmuje zniszczeń ani uszkodzeń spowodowanych ciężkimi warunkami pogodowymi, np. gradem, huraganem, trzęsieniem ziemi lub tornadem, przebarwień spowodowanych bezpośrednim działaniem substancji chemicznych ani działaniem substancji chemicznych znajdujących się w atmosferze. Nie obowiązują żadne inne wyraźne gwarancje z wyjątkiem wymienionych w niniejszym dokumencie, a wszelkie mające zastosowanie dorozumiane gwarancje odnoszące się do przydatności handlowej i użytkowej obowiązują wyłącznie przez okres objęty niniejszą wyraźną pisemną ograniczoną gwarancją. W niektórych regionach nie jest dopuszczalne ograniczenie czasowe odnoszące się do okresu obowiązywania gwarancji dorozumianej, w związku z czym rzeczone ograniczenia czasowe mogą Państwa nie dotyczyć. CADAC nie ponosi odpowiedzialności z tytułu jakichkolwiek szkód szczególnych, pośrednich lub wynikowych. W niektórych regionach nie jest dopuszczalne wyłączenie lub ograniczenie odpowiedzialności z tytułu szkód przypadkowych lub wynikowych, w związku z czym rzeczone ograniczenia lub wyłączenia mogą Państwa nie dotyczyć. CADAC nie udziela żadnej osobie ani rmie upoważnienia do przyjmowania na siebie za CADAC jakichkolwiek zobowiązań lub odpowiedzialności w odniesieniu do sprzedaży, montażu, użytkowania, usuwania, dokonywania zwrotu ani wymiany elementów wyposażenia CADAC. Żadne z takich oświadczeń nie jest wiążące dla CADAC. Niniejsza gwarancja dotyczy wyłącznie produktów znajdujących się w sprzedaży detalicznej. Aby móc cieszyć się trwałością produktu CADAC, należy stosować się do zapisów punktu dotyczącego czyszczenia i konserwacji w instrukcji użytkowania, zwracając szczególną uwagę na kwestie dotyczące obchodzenia się ze stalą nierdzewną.6565
