Typ produktu	Pilot do roweru elektrycznego
Marka	Garmin
Model	eBike Remote
Zasilanie	Bateria guzikowa CR2032 3V wymienialna przez użytkownika
Żywotność baterii	Do 1,5 roku (przy użytkowaniu 1 godziny dziennie)
Zakres temperatur pracy	-10 do 50 °C (14 do 122 °F)
Wodoodporność	5 ATM (odpowiednik 50 m głębokości)
Protokół komunikacji	ANT+ 2,4 GHz
Główne funkcje	Kontrola poziomu wspomagania (zwiększanie/zmniejszanie), przewijanie stron Edge, włączanie/wyłączanie wspomagania elektrycznego
Wskaźnik LED	Lampka stanu: mignanie zielone/czerwone dla baterii, parowania i błędów
Parowanie z rowerem	Kompatybilny rower elektryczny (ANT+)
Parowanie z Edge	Urządzenie Garmin Edge (ANT+)
Typ baterii	Litowa CR2032
Wymiana baterii	Możliwa przez użytkownika za pomocą krzyżaka i małego płaskiego śrubokręta
Konserwacja	Czyścić miękką szmatką; unikać ściernych środków
Bezpieczeństwo	Nie połykać baterii; przechowywać poza zasięgiem dzieci; ryzyko zadławienia
Dostępne części zamienne	Bateria CR2032, uchwyty montażowe
Informacje ogólne	Instrukcja obsługi dostępna do bezpłatnego pobrania w formacie PDF

Często zadawane pytania - eBike Remote GARMIN

Jak sparować pilota z rowerem elektrycznym?

Zbliż pilota na odległość mniejszą niż 1 m od włączonego roweru. Naciśnij i przytrzymaj jednocześnie dwa przyciski, aż wskaźnik LED zacznie migać na zielono i czerwono. Puść. Pilot szuka roweru. W przypadku powodzenia wskaźnik miga na zielono 6 razy.

Co oznaczają różne migania wskaźnika LED?

Miganie zielone raz: naciśnięcie przycisku. Miganie zielone: wyszukiwanie parowania. Na przemian czerwone i zielone: próba parowania. 6 szybkich zielonych: parowanie udane. Czerwone stałe: nieudane parowanie lub utrata połączenia. Czerwone co 5 sek: słaba bateria pilota. Dwa czerwone co 5 sek: słaba bateria roweru. Trzy czerwone co 5 sek: błąd roweru.

Jak wymienić baterię w pilocie?

Wykręć trzy śruby pokrywy za pomocą krzyżaka. Otwórz komorę baterii, podważając płaskim śrubokrętem owiniętym taśmą klejącą. Włóż nową baterię CR2032, biegunem dodatnim do dołu. Zamknij i przykręć.

Czy pilot jest wodoodporny?

Tak, jest wodoodporny na poziomie 5 ATM, co odpowiada ciśnieniu na głębokości 50 m. Sprawdź stronę Garmin, aby uzyskać więcej informacji.

Jaka jest żywotność baterii?

Żywotność może wynosić do półtora roku przy użytkowaniu jednej godziny dziennie.

Czy mogę użyć pilota z urządzeniem Garmin Edge?

Tak, pilot można sparować z kompatybilnym urządzeniem Edge przez ANT+. Postępuj zgodnie z procedurą parowania w menu czujników Edge.

Co zrobić, jeśli parowanie się nie powiedzie?

Upewnij się, że pilot znajduje się w odległości mniejszej niż 1 m od roweru lub Edge. Oddal się od innych czujników ANT+ (10 m). Zrestartuj rower lub Edge i spróbuj ponownie.

Jak wyczyścić pilota?

Użyj miękkiej, suchej szmatki. Unikaj ściernych środków czyszczących i rozpuszczalników. Nie zanurzaj urządzenia w wodzie.

Gdzie mogę pobrać instrukcję obsługi?

Instrukcja obsługi jest dostępna za darmo w formacie PDF na stronach takich jak notice-facile.com. Wyszukaj 'Garmin eBike Remote'.

Jakie typy baterii są kompatybilne?

Pilot używa baterii guzikowej litowej CR2032 3 V. Używaj tylko tego typu baterii.

INSTRUKCJA OBSŁUGI eBike Remote GARMIN

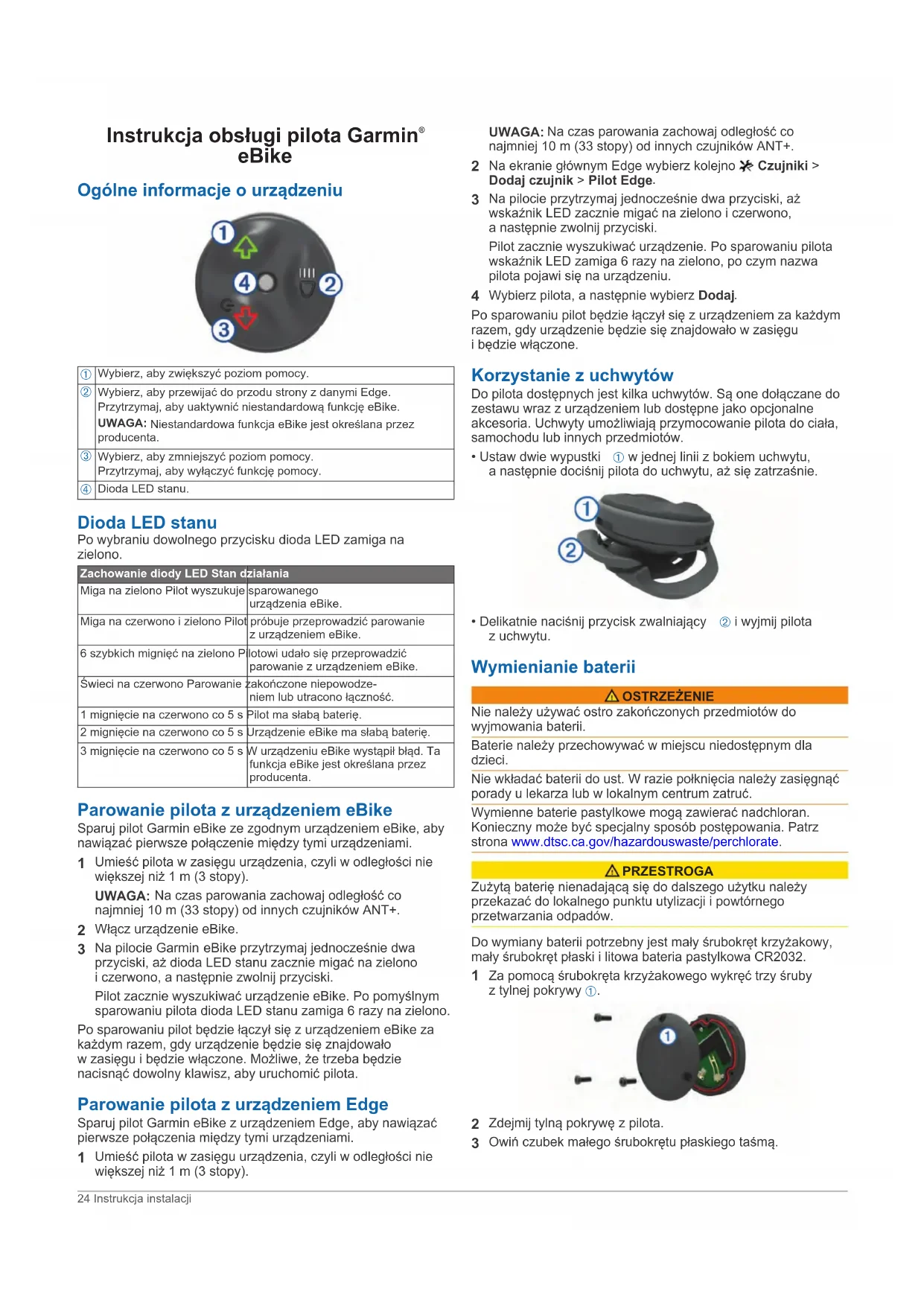

Instrukcja obsługi pilota Garmin® eBike

Ogólne informacje o urządzeniu

①	Wybierz, aby zwickszyc poziom pomocy.
②	Wybierz, aby przywijać do przydodu strony z danymi Edge. Przytrzymaj, aby uaktywnic niestandardowy funkcje eBike. UWAGA: Niestandardowa funkcja eBike jest okreslana przyez producenta.
③	Wybierz, aby zmiejeść poziom pomocy. Przytrzymaj, aby wyłacZYc funkcje pomocy.
④	Dioda LED stanu.

Dioda LED stanu

Po wybraniu dowolnego przycisku dioda LED zamiga na zielono.

Zachowanie diody LED Stan dzialania
Miga na zielono Pilot wyszukuje	sparowanego urzadzenia eBike.
Miga na czerwono i zielono Pilot	próbuje przypewowadzić parowanie z urzadzeniem eBike.
6 szybkich migłeć na zielono P	ilotowy.udalo sie przypewowadzić parowanie z urzadzeniem eBike.
Świeci na czerwono Parowanie	zakończone niedowodze- niem lub utracono sącznosć.
1 migniecie na czerwono co 5 s	Pilot ma sąba baterie.
2 migniecie na czerwono co 5 s	Urzadzenia eBike ma sąba baterie.
3 migniecie na czerwono co 5 s	W urzadzeniu eBike wystapità难得. Ta funkcja eBike jest okreslana przyez producenta.

Parowanie pilota z urządzeniem eBike

Sparuj pilota Garmin eBike ze zgodnym urządzeniem eBike, aby nawiązać pierwsze połączenia między tymi urządzeniami.

1. Umieść pilota w zasięgu urządzenia, czyli w odległości nie większej niż 1 m (3 stopy).

UWAGA: Na czas parowania zachowaj odległość co najmniej 10 m (33 stopy) od innych czujników ANT+.

2. Włącz urządzenie eBike. 3. Na pilocie Garmin eBike przytrzymaj jednocześnie dwa przyciski, aż dioda LED stanu zacznie migać na zielono i czerwono, a następnie zwolnij przyciski.

Pilot zacznie wyszukiwać urządzenie eBike. Po pomyślnym sparowaniu pilota dioda LED stanu zamiga 6 razy na zielono.

Po sparowaniu pilot będzie łączył się z urządzeniem eBike za każdym razem, gdy urządzenie będzie się znajdowało w zasięgu i będzie włączone. Możliwe, że trzeba będzie nacisnąć dowolny klawisz, aby uruchomić pilota.

Parowanie pilota z urządzeniem Edge

Sparuj pilota Garmin eBike z urządzeniem Edge, aby nawiązać pierwsze połączenia między tymi urządzeniami.

1. Umieść pilota w zasięgu urządzenia, czyli w odległości nie większej niż 1 m (3 stopy).

UWAGA: Na czas parowania zachowaj odległość co najmniej 10 m (33 stopy) od innych czujników ANT+.

2 Na ekranie głównym Edge wybierz kolejno × Czujniki > Dodaj czujnik > Pilot Edge. 3 Na pilocie przytrzymaj jednocześnie dwa przyciski, aż wskaźnik LED zacznie migać na zielono i czerwono, a następnie zwolnij przyciski.

Pilot zacznie wyszukiwać urządzenie. Po sparowaniu pilota wskaźnik LED zamiga 6 razy na zielono, po czym nazwa pilota pojawi się na urządzeniu.

4 Wybierz pilota, a następnie wybierz Dodaj.

Po sparowaniu pilot będzie łączył się z urządzeniem za każdym razem, gdy urządzenie będzie się znajdowało w zasięgu i będzie włączone.

Korzystanie z uchwytów

Do pilota dostępnych jest kilka uchwytów. Są one dołączane do zestawu wraz z urządzeniem lub dostępne jako opcjonalne akcesoria. Uchwyty umożliwiają przymocowanie pilota do ciała, samochodu lub innych przedmiotów.

• Ustaw dwie wypustki ① w jednej linii z bokiem uchwytu, a następnie dociśnij pilota do uchwytu, aż się zatrzaśnie.

• Delikatnie naciśnij przycisk zwalniający ② i wyjmij pilota z uchwytu.

Wymienianie baterii

OSTRZEŻENIE

Nie należy używać ostro zakończonych przedmiotów do wyjmowania baterii.

Baterie należy przechowywać w miejscu niedostępnym dla dzieci.

Nie wkładać baterii do ust. W razie połknięcia należy zasięgnąć porady u lekarza lub w lokalnym centrum zatruć.

Wymienne baterie pastylkowe mogą zawierać nadchloran. Konieczny jest specjalny sposób postępowania. Patrz strona www.dtsc.ca.gov/hazardouswaste/perchlorate.

PRZESTROGA

Zużyte baterie nienadające się do dalszego użytku należy przekazać do lokalnego punktu utylizacji i ponownego przetwarzania odpadów.

Do wymiany baterii potrzebny jest mały śrubokręt krzyżakowy, mały śrubokręt płaski i litowa bateria pastylkowa CR2032.

1. Za pomocą śrubokręta krzyżakowego wykręć trzy śruby z tylnej pokrywy ①.

2. Zdejmij tylną pokrywę z pilota. 3. Owiń czubek małego śrubokrętu płaskiego taśmą.

Taśma uchroni baterię, komorę baterii i styki przed uszkodzeniem.

4. Ostrożnie podważ baterię z tylnej pokrywy.

5. Włóż nową baterię w tylnej pokrywie w taki sposób, aby biegun dodatni był skierowany w dół. 6. Upewnij się, że uszczelka ② jest dokładnie osadzona w rowku.

7. Załóż z powrotem tylną pokrywę, dopasowując wypustkę ③ do otworu w płytce drukowanej ④. 8. Załóż z powrotem i dokręć śruby. UWAGA: Nie dokręcaj zbyt mocno.

Dane techniczne

Typ baterii Wymieniana przyez	uzytkownika bateria CR2032, 3 V
Czas dzialania baterii Do 1,5 roku (1 godz. Dziennie)
Zakres temperatury roboczej Od -10° do 50°C (od 14° do 122°F)
Częstotliwość radiowa/ protokół	Protokół komunikacja bezprzewodowej 2,4 GHz ANT+
Klasa wodoszczelnosci 5 atm*

• Urządzenie jest odporne na ciśnienie odpowiadające zanurzeniu na głębokość 50 metrów. Więcej informacji można znaleźć na stronie www.garmin.com/waterrating.
