INSTRUKCJA OBSŁUGI DE1821555 SIEMENS

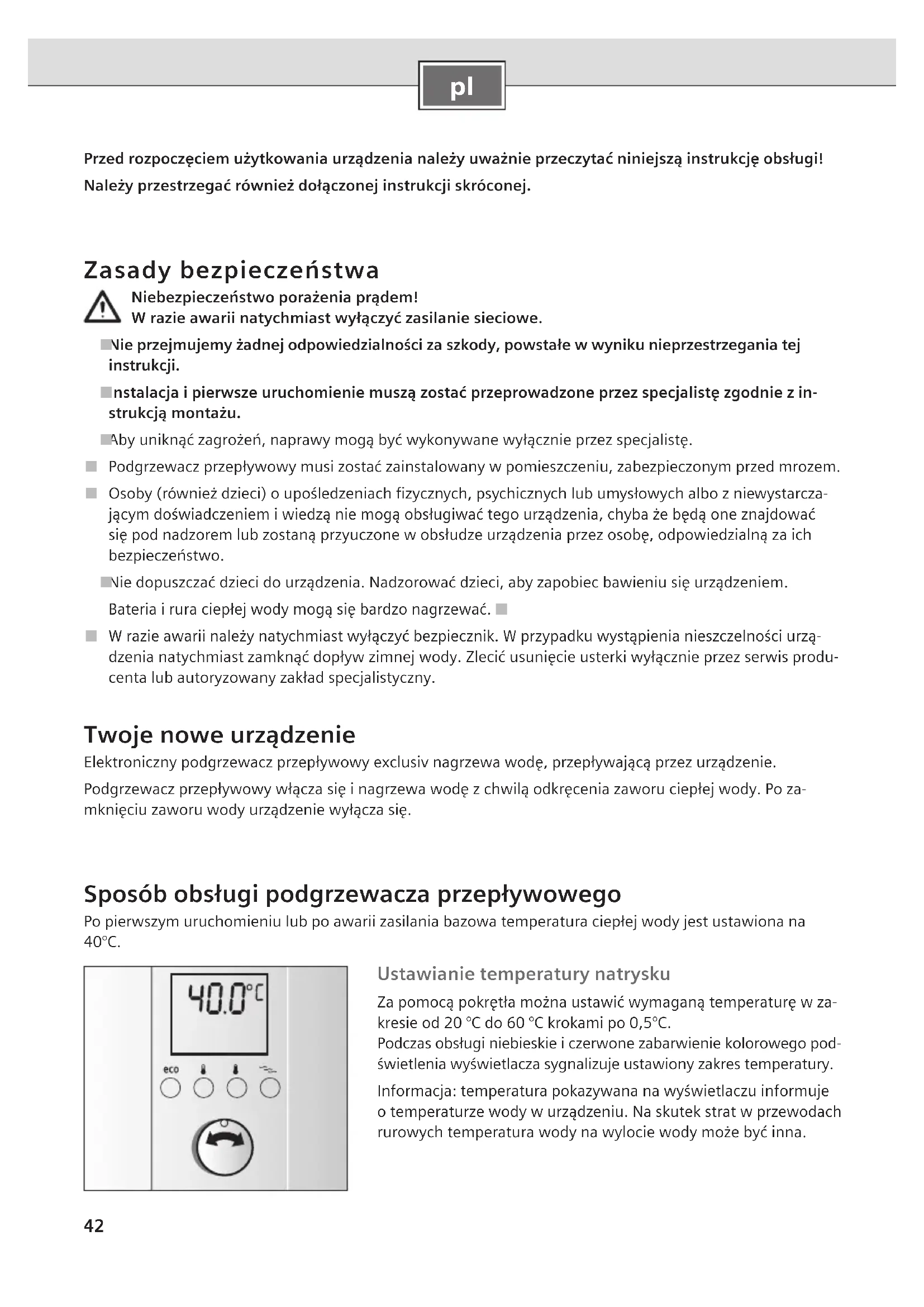

Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi! Należy przestrzegać również dołączonej instrukcji skróconej. Zasady bezpieczeństwa Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe. Nie przejmujemy żadnej odpowiedzialności za szkody, powstałe w wyniku nieprzestrzegania tej

instrukcji. Instalacja i pierwsze uruchomienie muszą zostać przeprowadzone przez specjalistę zgodnie z in-

strukcją montażu. Aby uniknąć zagrożeń, naprawy mogą być wykonywane wyłącznie przez specjalistę.

Podgrzewacz przepływowy musi zostać zainstalowany w pomieszczeniu, zabezpieczonym przed mrozem. ■ Osoby (również dzieci) o upośledzeniach fizycznych, psychicznych lub umysłowych albo z niewystarcza- ■ jącym doświadczeniem i wiedzą nie mogą obsługiwać tego urządzenia, chyba że będą one znajdować się pod nadzorem lub zostaną przyuczone w obsłudze urządzenia przez osobę, odpowiedzialną za ich bezpieczeństwo. Nie dopuszczać dzieci do urządzenia. Nadzorować dzieci, aby zapobiec bawieniu się urządzeniem.

Bateria i rura ciepłej wody mogą się bardzo nagrzewać. ■ W razie awarii należy natychmiast wyłączyć bezpiecznik. W przypadku wystąpienia nieszczelności urzą- ■ dzenia natychmiast zamknąć dopływ zimnej wody. Zlecić usunięcie usterki wyłącznie przez serwis produ- centa lub autoryzowany zakład specjalistyczny. Twoje nowe urządzenie Elektroniczny podgrzewacz przepływowy exclusiv nagrzewa wodę, przepływającą przez urządzenie. Podgrzewacz przepływowy włącza się i nagrzewa wodę z chwilą odkręcenia zaworu ciepłej wody. Po za- mknięciu zaworu wody urządzenie wyłącza się. Sposób obsługi podgrzewacza przepływowego Po pierwszym uruchomieniu lub po awarii zasilania bazowa temperatura ciepłej wody jest ustawiona na 40°C. Ustawianie temperatury natrysku Za pomocą pokrętła można ustawić wymaganą temperaturę w za- kresie od 20 °C do 60 °C krokami po 0,5°C. Podczas obsługi niebieskie i czerwone zabarwienie kolorowego pod- świetlenia wyświetlacza sygnalizuje ustawiony zakres temperatury. Informacja: temperatura pokazywana na wyświetlaczu informuje o temperaturze wody w urządzeniu. Na skutek strat w przewodach rurowych temperatura wody na wylocie wody może być inna.43

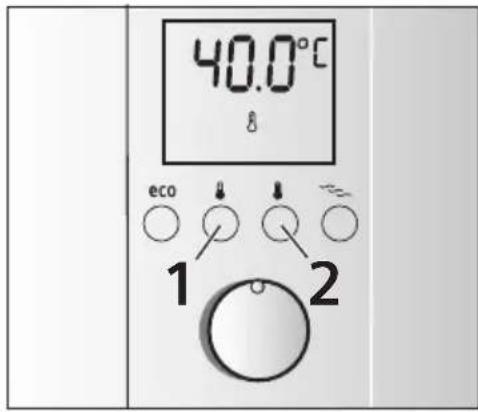

Przycisk indywidualnej temperatury 1 ma wstępne ustawienie 40°C, a przycisk indywidualnej temperatury 2 ma ustawienie 60°C. Wystarczy nacisnąć odpowiedni przycisk, a na wyświetlaczu

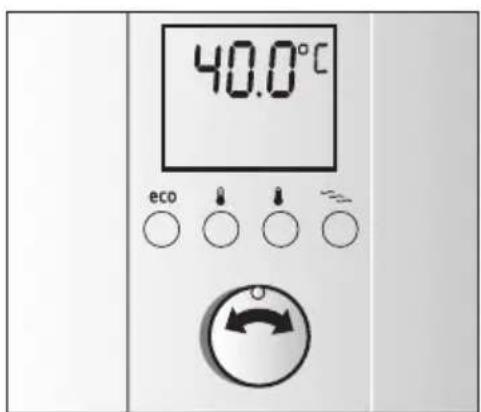

pojawia się ustawiona temperatura i termometr. Informacja: to ustawienie pozostaje aktywne dotąd, aż wybrane zostanie nowe ustawienie przez naciśnięcie przycisku lub obraca- nie pokrętła. Zmienianie indywidualnego ustawienia temperatury Możliwe jest indywidualne dopasowanie wstępnie ustawionych temperatur pod przyciskiem 1 (40°C) lub przyciskiem 2 (60°C). Nacisnąć i przytrzymać przycisk indywidualnej temperatury ■ 1 przez co najmniej 3 sekundy. Wskazanie temperatury zaczyna szybko migać. Ustawić pokrętłem wymaganą temperaturę w zakresie od 20 °C

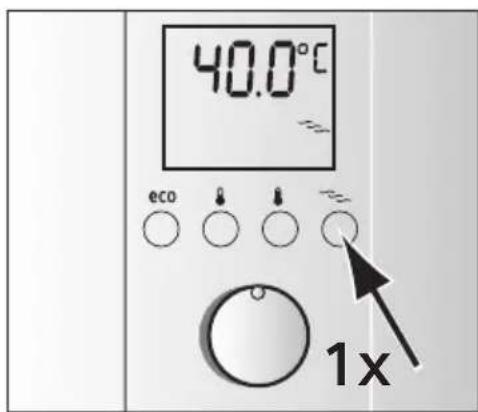

do 60°C. Nacisnąć i przytrzymać przycisk indywidualnej temperatury ■ 1 przez 3 sekundy. Ustawienie jest zapamiętane. Ustawianie indywidualnej temperatury pod przyciskiem 2 następu- je w analogiczny sposób, jak dla przycisku 1. Indywidualne ustawienie temperatury Naciśnięcie przycisku pozwala na bardzo łatwe wywołanie indywidualnie zaprogramowanej temperatury na- trysku. Możliwe jest przy tym zapamiętanie dwóch ustawień. Programy Wellness Podgrzewacz przepływowy „exclusiv” pozwala na ustawienie dwóch programów Wellness. Programy Wellness rozpoczynają się od fazy ciepłej i kończą fazą zimną. Połączony z tym bodziec termiczny może służyć do pobudzenia układu krążenia i polepszenia ukrwienia. Z pytaniami i wątpliwościami doty- czącymi przydatności programów Wellness do własnych wymagań i uwarunkowań zdrowotnych (zwłaszcza w przypadku występujących schorzeń) należy zwrócić się wcześniej do lekarza. Uruchamianie programu Wellness 1 1 raz nacisnąć przycisk programu Wellness ■ . Zaświeca się kolorowy wyświetlacz, na którym pojawia się zapamiętana tem- peratura natrysku w °C oraz symbol

Otworzyć teraz zawór wody w przeciągu 2 minut, program

Wellness 1 zostaje rozpoczęty. Przez 2 minuty płynie ciepła woda, odpowiednio do ustawienia, a następnie przez 30 se- kund zimna woda. Rada: najlepsze efekty można uzyskać stosując program Wellness 1 po kolei dwa razy.

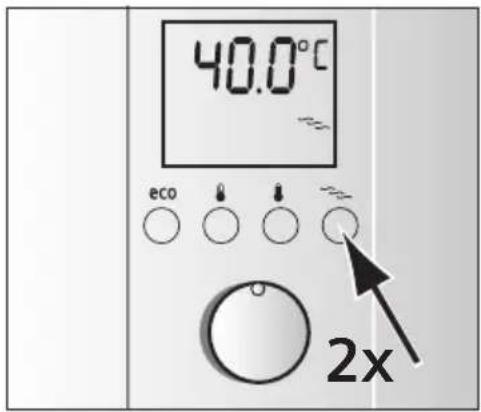

Uruchamianie programu Wellness 2 Dwukrotnie krótko raz po razie nacisnąć przycisk programu ■ Wellness . Zaświeca się kolorowy wyświetlacz, na którym pojawia się zapamiętana temperatura natrysku w °C i migający symbol

Otworzyć teraz zawór wody w przeciągu 2 minut, program Wel-

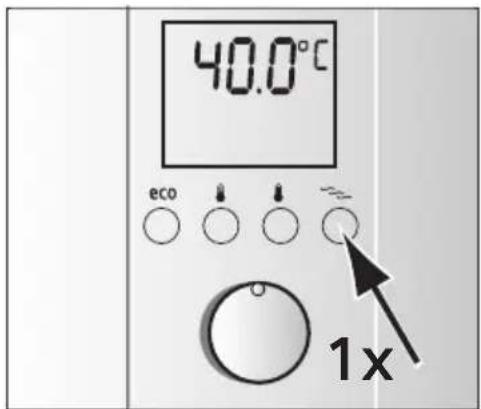

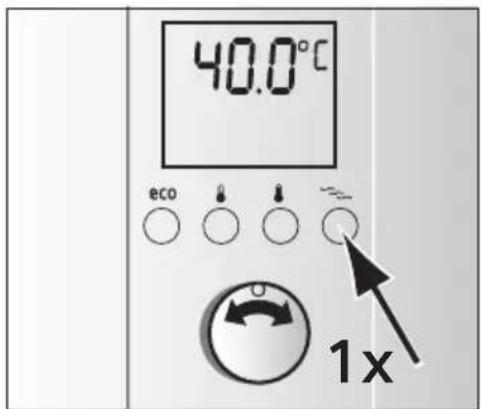

lness 2 zostaje rozpoczęty. Przez 1 minuut płynie ciepła woda, odpowiednio do ustawienia, a następnie przez 30 sekund woda o temperaturze 30°C. Rada: program Wellness 2 należy aktywować kilka razy. Można go powtarzać dowolną ilość razy. Zakończenie programu Wellness 1 lub 2 Obydwa programy są powtarzane dotąd, dopóki - zależnie od wybranego programu - przycisk programu Wellness zostanie ponownie naciśnięty 1 raz lub zawór wody pozostanie zamknięty przez czas dłuższy niż 1 minuut. Aktywna jest ponownie tempera- tura, ustawiona przed rozpoczęciem programu. Aktywacja programów jest możliwa również przy płynącej wodzie. Zmiana temperatury w programie Wellness Wstępnie ustawiona temperatura fazy ciepłej wynosi 39°C.. Można ją zmieniać w zakresie od 30 °C do 42 °C. 1 raz nacisnąć przycisk programu Wellness ■ , aby wybrać program Wellness 1. Na wyświetlaczu pojawia się zapamiętana temperatura natrysku w °C oraz symbol

Przez 3 sekundy przytrzymać naciśnięty przycisk programu Wel- ■ lness , aby rozpocząć funkcję programowania. Symbol zaczyna szybko migać. Ustawić pokrętłem wymaganą temperaturę w zakresie od 30 °C

do 42°C. W celu zapisania ustawienia przytrzymać przycisk programu

Wellness naciśnięty przez 3 sekundy. Wybrana temperatura została zapamiętana w programie Wellness 1.

W taki sam sposób można ustawiać temperaturę w programie 2. 2 razy nacisnąć przycisk programu Wellness ■ , aby wybrać program Wellness 2. Na wyświetlaczu pojawia się zapamiętana temperatura natrysku w °C oraz migający symbol . Przez 3 sekundy przytrzymać naciśnięty przycisk programu Wel- ■ lness , aby rozpocząć funkcję programowania. Symbol zaczyna cyklicznie migać. Ustawić pokrętłem wymaganą temperaturę w zakresie od 30 °C

do 42°C. W celu zapisania ustawienia przytrzymać przycisk programu

Wellness naciśnięty przez 3 sekundy. Wybrana temperatura została zapamiętana w programie Wellness 2. Włączanie zabezpieczenia przed dziećmi Równocześnie krótko nacisnąć oba przyciski indywidualnego ■ ustawienia temperatury 1 i 2. Na wyświetlaczu pojawia się , a temperatura jest ograniczona do maksymalnie 42°C. Zabezpieczenie przed dziećmi Istnieje możliwość ograniczenia temperatury do 42°C, aby np. chronić dzieci przed poparzeniem. Wyłączanie zabezpieczenia przed dziećmi Równocześnie krótko nacisnąć oba przyciski indywidualnego ■ ustawienia temperatury 1 i 2. Na wyświetlaczu pojawia się , a temperaturę można ponownie dowolnie ustawiać w zakresie od 20 °C do 42 °C.46

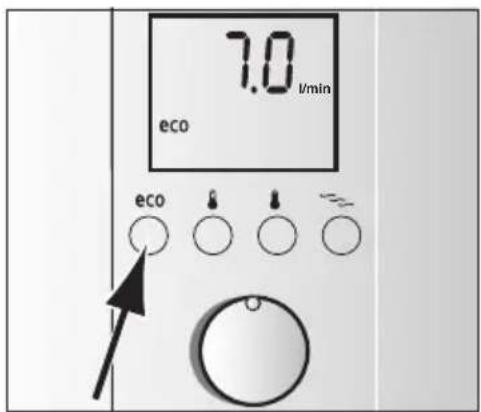

W programie „eco” można najbardziej ekonomicznie eksploatować urządzenie. W celu włączenia nacisnąć przycisk

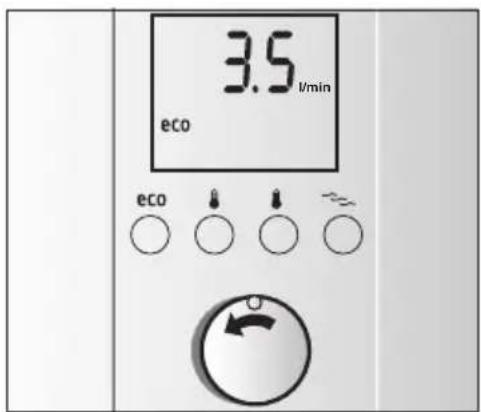

Wstępnie ustawiony strumień przepływu wynosi 7 l/min, a tempe- rtura 42 °C (ustawienie fabryczne). Oszczędzanie energii i wody po naciśnięciu przycisku Mieszanie zimnej i ciepłej wody w baterii powoduje niepotrzebne zużycie wody i energii. Dlatego należy ustawić wymagany strumień przepływu bezpośrednio w podgrzewaczu przepływowym i otworzyć zawór ciepłej wody. Indywidualne ustawianie programu „eco” Możliwe jest zmienianie ustawienia strumienia przepływu. Nacisnąć i przytrzymać przycisk ■ przez co najmniej 3 sekun- dy. Na wyświetlaczu pojawia się ustawienie fabryczne 7,0 l/ min, a szybko miga. Za pomocą pokrętła ustawić wymagany strumień przepływu

wody w zakresie od 3,5 l/min do 7,5 l/min krokami po 0,5 l. Przytrzymać przycisk ■ naciśnięty przez co najmniej 3 sekun- dy. Ustawienie jest zapamiętane. Informacja: po ok. trzech sekundach na wyświetlaczu pojawia się aktualna temperatura wody 42 °C, a symbol sygnalizuje aktywację. Zmiana temperatury w programie „eco” Przy włączonym programie „eco” można zmniejszyć lub zwiększyć wstępne ustawienie temperatury, wyno- szące 42°C. Pokrętłem ustawić wymaganą temperaturę.

Informacja: własne ustawienia w programie „eco” są aktywne dotąd, dopóki włączony jest . W przypadku wybrania innego programu lub trybu pracy pozostają zachowane ostatnie ustawienia z programu

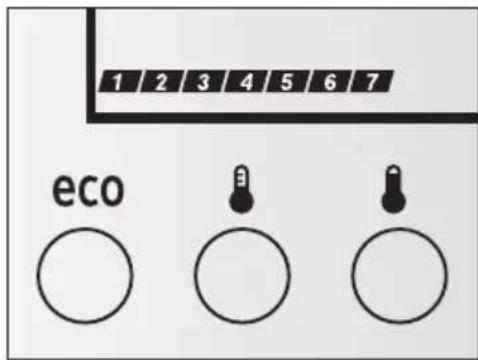

Znaczenie informacji na wyświetlaczu Wskazanie mocy Wskazanie mocy informuje o aktualnym poborze mocy przez pod- grzewacz przepływowy. Wskazanie jest podzielone na segmenty po 10%. Przykład: przy czerpaniu ciepłej wody pojawia się 7 segmentów. Podgrzewacz przepływowy pobiera w tym momencie tylko 70% mocy maksymalnej. Jeżeli ze względu na zbyt wysoki strumień przepływu wody nie jest osiągana ustawiona temperatura, to podgrzewacz przepływowy automatycznie ogranicza wypływ wody aż do momentu osiągnię- cia ustawionej temperatury. Wstępnie podgrzana woda Podgrzewacz przepływowy może być zasilany wstępnie podgrzaną wodą (np. z instalacji słonecznej). Jeżeli temperatura zasilania przekracza 30°C, na wyświetlaczu pojawia się symbol

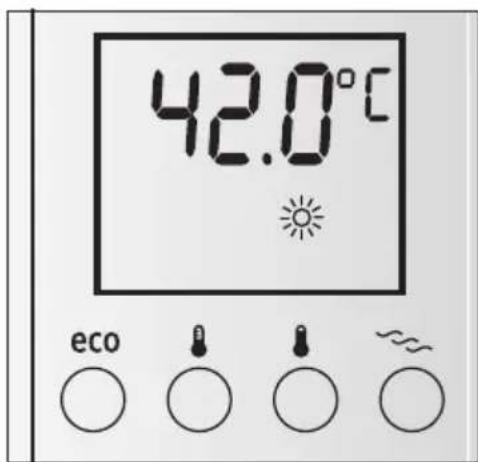

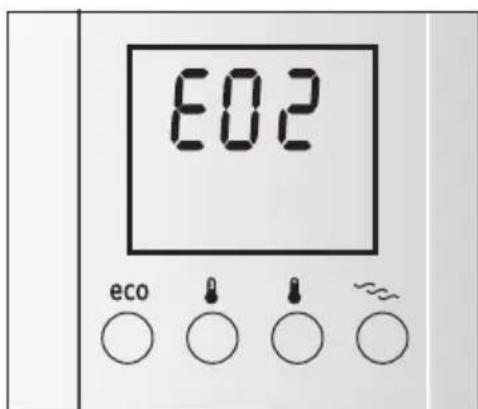

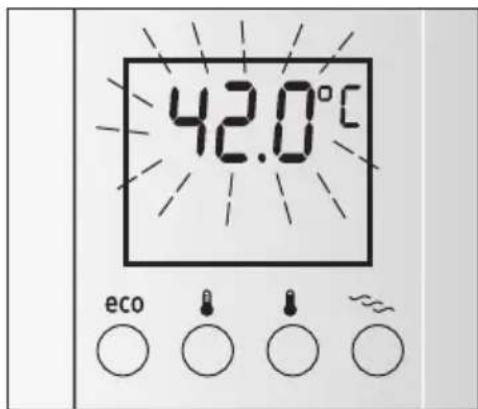

Migający wyświetlacz Niebezpieczeństwo poparzenia! Jeżeli wskazanie temperatury miga, to temperatura wody wypły- wającej z zaworu jest wyższa od ustawionej temperatury. Temperatura zasilania z instalacji domowej jest za wysoka, np. przez dopływ wody z instalacji słonecznej. Należy odpowiednio ustawić mieszacz termostatyczny instalacji domowej na niższą temperaturę. Komunikaty zakłóceń Jeżeli na wyświetlaczu pojawi się komunikat, np. E02 (lub E03 do E14), to jego przyczyną często może być tylko drobnostka. Należy spróbować usunąć zakłócenie zgodnie z opisem w rozdziale „Co zrobić w przypadku zakłócenia?”. Pozwoli to uniknąć kosztów nie- potrzebnego wzywania serwisu.48

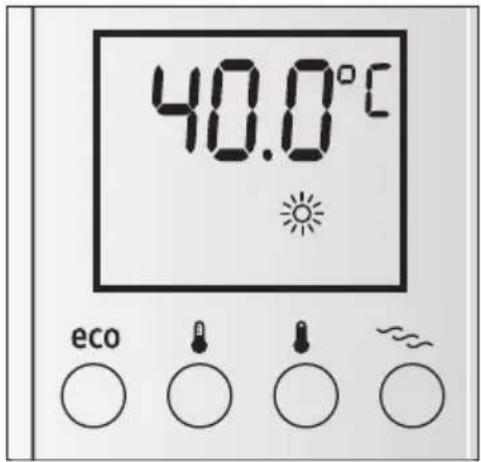

Uruchamianie po wyłączeniu wody Odłączyć urządzenie od zasilania (wyłączyć bezpieczniki w in- ■ stalacji domowej). Dotąd trzymać otwarty zawór ciepłej wody, aż wypłynie całe ■ powietrze z przewodu. Ponownie włączyć bezpieczniki.

Urządzenie jest gotowe do pracy. Uruchamianie po awarii zasilania Całkowicie otworzyć zawór ciepłej wody, pobierać wodę z mini- ■ malnym natężeniem przepływu 6 l/min. Czyszczenie Urządzenie należy czyścić tylko wilgotną szmatką. Nie uży- ■ wać agresywnych środków czyszczących ani środków do szorowania. Nie używać myjek parowych.

Serwis Wzywając serwis należy podać numer E i numer FD posiadanego urządzenia. Numery te można znaleźć od stron wewnętrznej otwieranej klapki elementów obsługowych podgrzewacza .49

Co zrobić w przypadku zakłócenia? Jeżeli urządzenie nie działa zgodnie z oczekiwaniami, to często jest to spowodowane tylko jakąś drobnostką. Proszę sprawdzić, czy w oparciu o poniższe wskazówki nie jest możliwe samodzielne usunięcie zakłócenia. Pozwoli to uniknąć kosztów niepotrzebnego wzywania serwisu. Zakłócenie Przyczyna Środki zaradcze Kto Za mały strumień przepły- wu wody. Zatkane sitko w zawo- rze wody lub w głowicy natryskowej. Wyjąć sitko i oczyścić go albo usunąć kamień. Klient Sitko w bloku grzewczym jest zatkane. Zlecić specjaliście oczyszcze- nie sitka. Specjalista Zatkane sitko w zaworze zwrotnym w króćcu zasilają- cym zimnej wody. Wyjąć sitko i oczyścić go albo usunąć kamień. Specjalista Podczas używania spada ilość wody. Automatyczna regulacja Patrz rozdział „Znaczenie in- formacji na wyświetlaczu - wskaźnik mocy” Klient Ustawienie tempera- tury powyżej 42 °C jest niemożliwe. Aktywne jest zabezpiecze- nie przed dziećmi

Dezaktywować zabezpiecze- nie przed dziećmi - patrz roz- dział „Sposób obsługi pod- grzewacza przepływowego – ustawianie zabezpieczenia przed dziećmi” Klient Ustawiona temperatura wody nie jest osiągana przy zastosowaniu baterii termostatycznej. Bateria termostatyczna reguluje dokładnie tylko przy wysokiej temperaturze zasilania. Ustawić temperaturę w pod- grzewaczu przepływowym na 60°C. Klient Brak komunikatów na wy- świetlaczu; woda nie jest podgrzewana. Zadziałał bezpiecznik insta- lacji domowej. Sprawdzić bezpiecznik insta- lacji domowej. Klient Zadziałał bezpiecznik samo- czynny urządzenia. Zlecić specjaliście sprawdze- nie bezpiecznika samoczyn- nego urządzenia. Specjalista Przez chwilę płynie zimna woda. Detekcja powietrza w urzą- dzeniu wykrywa powietrze w wodzie i krótkotrwale wyłącza moc grzewczą. Po kilku sekundach podgrze- wacz przepływowy automa- tycznie rozpoczyna normalną pracę. Automatyka w podgrzewa- czu przepły- wowym Miga ustawiona tem- peratura, np. 41,0°C. Temperatura na wylocie jest wyższa od ustawionej temperatury. Temperatura zasilania pod- grzewacza przepływowego jest wyższa od ustawionej temperatury (np. przez dopływ podgrzanej wody z instalacji słonecznej). Należy odpowiednio ustawić mieszacz termostatyczny instalacji domowej na niższą temperaturę. Klient50

Zakłócenie Przyczyna Środki zaradcze Kto E02 Brak mieszacza termo- statycznego Temperatura zasilania podgrzewacza przepływowego jest wyższa od 55 °C (np. przez dopływ podgrzanej wody z instalacji słonecznej). Zamontować mieszacz termostatyczny w instalacji domowej. Klient Temperatura zasilania podgrzewacza przepły- wowego jest wyższa od 55 °C (np. przez dopływ podgrzanej wody z instalacji słonecznej). Należy odpowiednio ustawić mieszacz termostatyczny instalacji domowej na niższą temperaturę. E03–E04 Uszkodzony czujnik temperatury Wezwać serwis. Serwis E05–E07 Uszkodzony układ elektroniczny Wezwać serwis. Serwis E08 Uszkodzenie na skutek mrozu Czujnik zasilania zmierzył temperaturę ≤ 0°C. Urządzenie jest uszkodzone! Należy bezwzględnie natych- miast zamknąć dopływ wody i odłączyć urządzenie od za- silania elektrycznego (patrz też zasady bezpieczeństwa). Wezwać serwis. Klient / specjalista E09 Uszkodzony czujnik tempe- ratury / układ elektroniczny Wezwać serwis. Serwis E10–E11 Reaguje układ wykrywania pęcherzyków powietrza. Odłączyć urządzenie od zasi- lania elektrycznego. W celu odpowietrzenia całkowicie otworzyć zawór ciepłej wody i płukać urządzenie przez 1 minutę. Ponownie włączyć zasilanie elektryczne. Klient / specjalista E12–E13 Uszkodzony układ elektroniczny Wezwać serwis. Serwis Jeżeli usunięcie zakłócenia było niemożliwe, to należy wezwać serwis.51

Gwarancja Urządzenie podlega warunkom gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedłożenie dowodu kupna urządzenia. Zastrzega się prawo wprowadzania zmian. Zmiany zastrzeżone. Utylizacja To urządzenie jest oznakowanie zgodnie z dyrektywą europejską 2002/96/WE w sprawie zużytego przętu elektryczne- go i elektronicznego (waste of electrical and electronic equipment ‒ WEEE). Dyrektywa ta stwarza warunki ramowe dla przyjmowania zwrotów i utylizacji zużytych urządzeń w Unii Europejskiej. Informacji na temat możliwości utylizacji udzielają sklepy detaliczne.52
