BEDIENUNGSANLEITUNG DE1821555 SIEMENS

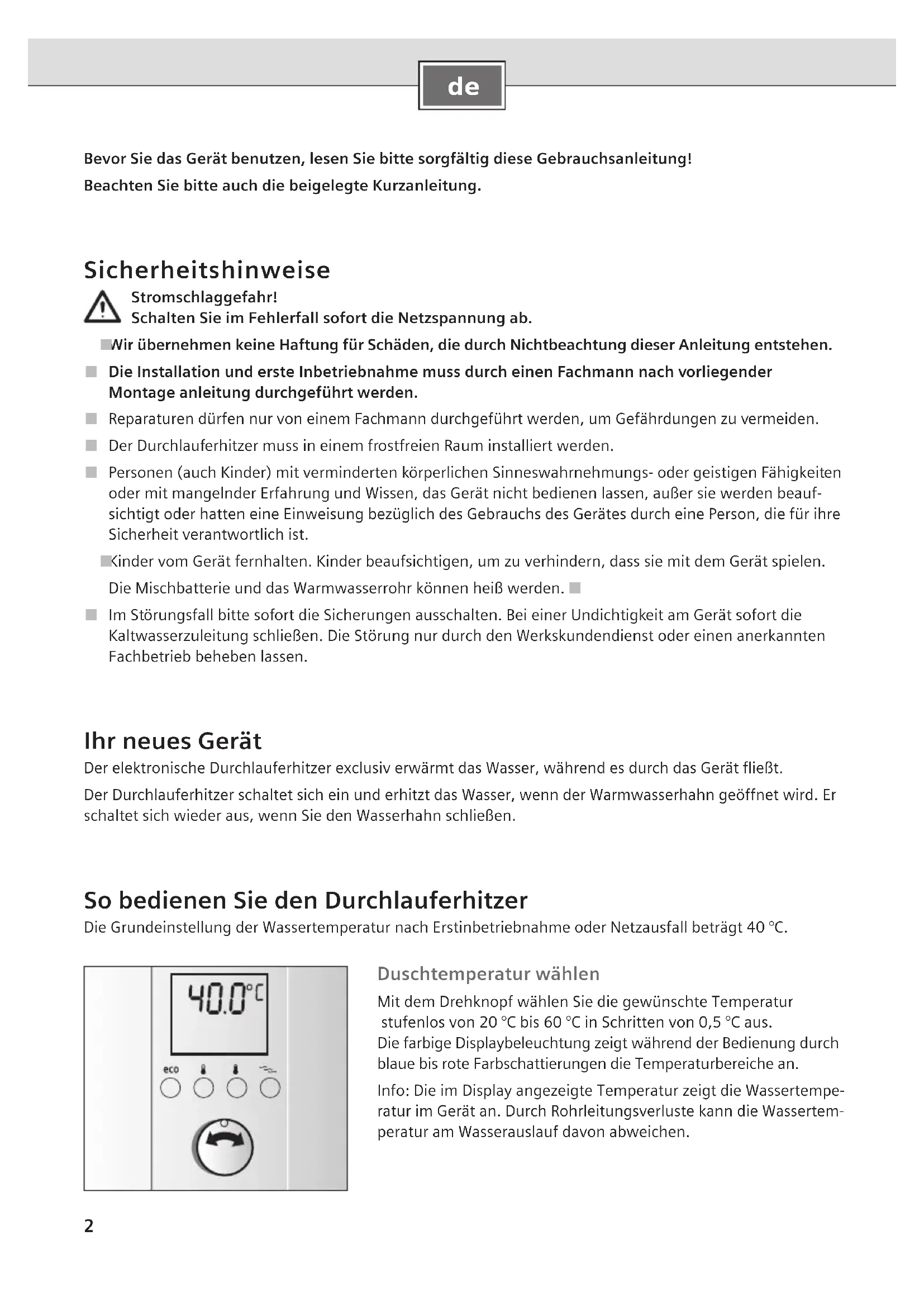

Bevor Sie das Gerät benutzen, lesen Sie bitte sorgfältig diese Gebrauchsanleitung! Beachten Sie bitte auch die beigelegte Kurzanleitung. Sicherheitshinweise Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.

Die Installation und erste Inbetriebnahme muss durch einen Fachmann nach vorliegender ■ Montage anleitung durchgeführt werden. Reparaturen dürfen nur von einem Fachmann durchgeführt werden, um Gefährdungen zu vermeiden. ■ Der Durchlauferhitzer muss in einem frostfreien Raum installiert werden. ■ Personen (auch Kinder) mit verminderten körperlichen Sinneswahrnehmungs- oder geistigen Fähigkeiten ■ oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen lassen, außer sie werden beauf- sichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist. Kinder vom Gerät fernhalten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.

Die Mischbatterie und das Warmwasserrohr können heiß werden. ■ Im Störungsfall bitte sofort die Sicherungen ausschalten. Bei einer Undichtigkeit am Gerät sofort die ■ Kaltwasserzuleitung schließen. Die Störung nur durch den Werkskundendienst oder einen anerkannten Fachbetrieb beheben lassen. Ihr neues Gerät Der elektronische Durchlauferhitzer exclusiv erwärmt das Wasser, während es durch das Gerät fließt. Der Durchlauferhitzer schaltet sich ein und erhitzt das Wasser, wenn der Warmwasserhahn geöffnet wird. Er schaltet sich wieder aus, wenn Sie den Wasserhahn schließen. So bedienen Sie den Durchlauferhitzer Die Grundeinstellung der Wassertemperatur nach Erstinbetriebnahme oder Netzausfall beträgt 40 °C. Duschtemperatur wählen Mit dem Drehknopf wählen Sie die gewünschte Temperatur stufenlos von 20 °C bis 60 °C in Schritten von 0,5 °C aus. Die farbige Displaybeleuchtung zeigt während der Bedienung durch blaue bis rote Farbschattierungen die Temperaturbereiche an. Info: Die im Display angezeigte Temperatur zeigt die Wassertempe- ratur im Gerät an. Durch Rohrleitungsverluste kann die Wassertem- peratur am Wasserauslauf davon abweichen.3

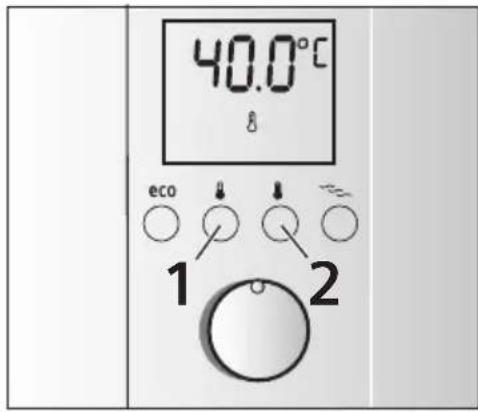

Die Wunschtempertur-Taste 1 ist auf 40 °C voreingstellt, die Wunschtemperatur-Taste 2 ist auf 60 °C voreingstellt. Einfach auf die entsprechende Taste drücken, die eingestellte

Temperatur und ein Thermometer erscheinen im Display. Info: Diese Einstellung ist so lange aktiv, bis eine neue Einstellung durch Tastendruck oder Drehknopf gewählt wird. Wunschtemperatur verändern Die voreingestellten Temperaturen Taste 1 (40 °C) oder Taste 2 (60 °C) können individuell verändert werden. Wunschtemperatur-Taste ■ 1 mindestens 3 Sekunden drücken, die Temperaturanzeige beginnt schnell zu blinken. Mit dem Drehknopf die gewünschte Temperatur zwischen 20 °C

und 60 °C einstellen. Wunschtemperatur Taste ■ 1 für 3 Sekunden gedrückt halten, die Einstellung ist gespeichert. Für die Wunschtemperatur-Taste 2 kann die Temperatur wie bei Taste 1 eingestellt werden. Wunschtemperatur Sie können aber auch ganz einfach durch Tastendruck Ihre persönlich programmierte Wunsch temperatur zum Duschen verwenden. Sie haben zwei Speichermöglichkeiten. Wellness-Programme Sie haben beim Durchlauferhitzer „exclusiv“ die Möglichkeit, zwei Wellness-Programme einzustellen. Diese Wellness-Programme beginnen mit einer Warmphase und enden mit einer Kaltphase. Der hiermit ver- bundene Temperaturreiz kann zu einer Anregung des Kreislaufes und Steigerung der Durchblutung führen. Ob und in welchem Maß die Wellness-Programme für Sie geeignet sind, sollten Sie im Zweifel (insbesondere bei bestehenden Erkrankungen) zuvor mit Ihrem Arzt besprechen. Wellness-Programm 1 starten Drücken Sie die Wellness-Programm-Taste ■ 1-mal. Das Dis- play leuchtet farbig auf, die gespeicherte Duschtemperatur in °C und das Symbol erscheinen. Nun den Wasserhahn innerhalb von 2 Minuten öffnen, das

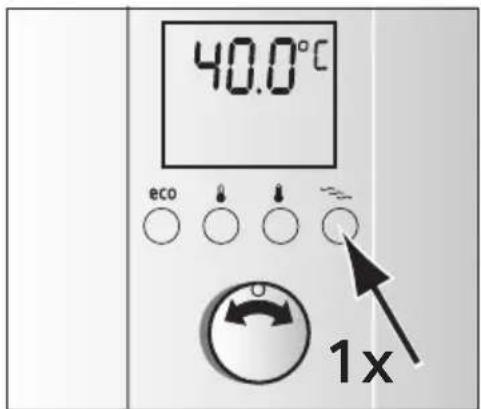

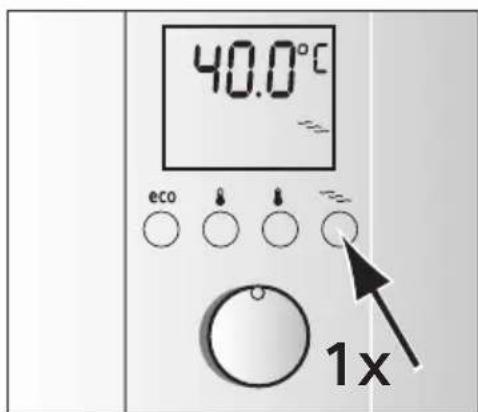

Wellness-Programm 1 startet. Erst läuft 2 Minuten lang warmes Wasser je nach Temperatureinstellung und anschließend für 30 Sekunden kaltes Wasser. Tipp: Die beste Wirkung erzielen Sie, wenn Sie das Wellness- Programm 1 mit zwei Durchgängen anwenden.

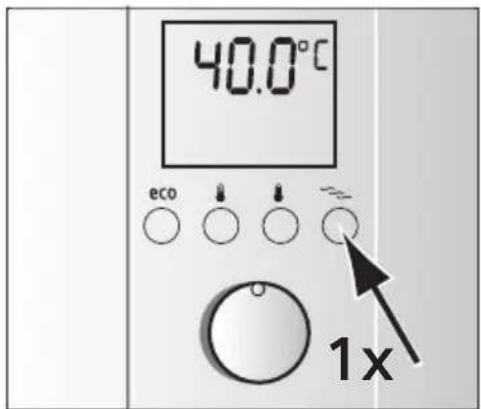

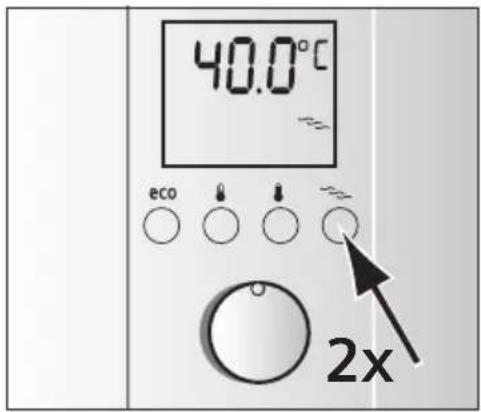

Wellness-Programm 2 starten Drücken Sie die Wellness-Programm-Taste ■ 2-mal kurz hintereinander. Das Display leuchtet farbig auf, die gespeicherte Duschtemperatur in °C erscheint und das Symbol blinkt. Nun den Wasserhahn innerhalb von 2 Minuten öffnen, das ■ Wellness-Programm 2 startet. Erst läuft 1 Minute lang warmes Wasser je nach Temperatureinstellung und anschließend für 30 Sekunden 30 °C warmes Wasser. Tipp: Das Wellness-Programm 2 sollte für mehrere Durchgänge an- gewendet werden. Diese sind beliebig wiederholbar. Wellness-Programm 1 oder 2 beenden Beide Programme wiederholen sich so lange, bis je nach gewähl- tem Programm die Wellness-Programm-Taste erneut 1-mal gedrückt wird oder der Wasserhahn länger als 1 Minute geschlos- sen wird. Die vor Programmstart eingestellte Temperatur ist nun wieder aktiviert. Die Programme können auch aktiviert werden, während das Wasser läuft. Temperatur im Wellness-Programm verändern Die voreingestellte Temperatur für die Warmphase beträgt 39 °C. Diese können Sie in einem Bereich von 30 °C bis 42 °C verändern. Wellness-Programm-Taste ■ 1-mal drücken, um das Wellness- Programm 1 auszuwählen. Die gespeicherte Duschtemperatur in °C und das Symbol erscheinen. Wellness-Programm-Taste ■ 3 Sekunden gedrückt halten, um die Programmierfunktion auszuwählen. Das Symbol be- ginnt schnell zu blinken. Mit dem Drehknopf die gewünschte Temperatur zwischen 30 °C

und 42 °C einstellen. Zum Speichern die Wellness-Programm-Taste ■ 3 Sekunden gedrückt halten. Die gewählte Temperatur ist nun im Wellness-Programm 1 gespeichert.

Genauso kann auch die Temperatur im Wellness-Programm 2 verändert werden. Wellness-Programm-Taste ■ 2-mal drücken, um das Wellness- Programm 2 auszuwählen. Die gespeicherte Duschtemperatur in °C erscheint und das Symbol blinkt. Wellness-Programm-Taste ■ 3 Sekunden gedrückt halten, um die Programmierfunktion auszuwählen. Das Symbol be- ginnt in Intervallen zu blinken. Mit dem Drehknopf die gewünschte Temperatur zwischen 30 °C

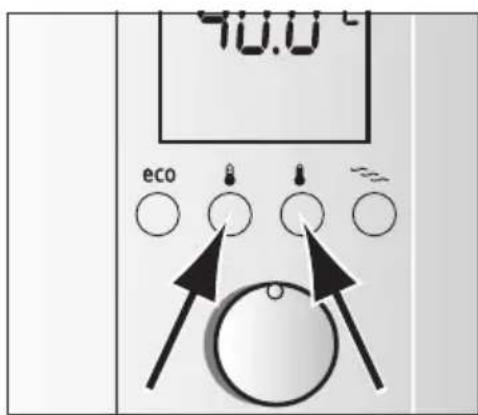

und 42 °C einstellen. Zum Speichern die Wellness-Programm-Taste ■ 3 Sekunden gedrückt halten. Die gewählte Temperatur ist nun im Wellness- Programm 2 gespeichert. Kindersicherung Einschalten Wunschtemperatur-Tasten ■ 1 und 2 gleichzeitig kurz drücken. Im Display erscheint , die Temperatur ist auf maximal 42 °C begrenzt. Kindersicherung Sie haben die Möglichkeit, die Temperatur auf 42 °C zu begrenzen um z. B. Kinder vor Verbrühen zu schützen. Kindersicherung Ausschalten Wunschtemperatur Tasten ■ 1 und 2 gleichzeitig kurz drücken. Im Display erlischt , die Temperatur ist wieder frei wählbar zwi- schen 20 °C und 60 °C.6

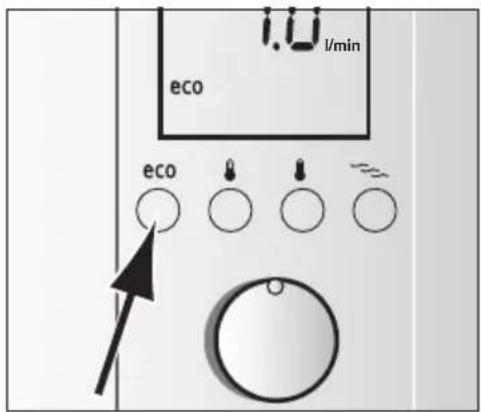

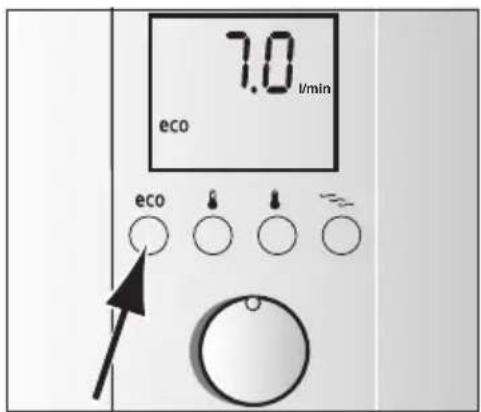

Taste ■ zum Einschalten drücken. Der voreingestellter Durchfluss ist 7 l/min, die Tempertureinstel- lung 42 °C (Werkseinstellung). Energie- und Wassersparen auf Knopfdruck Das Zumischen von Kaltwasser an der Armatur verbraucht unnötig Wasser und Energie. Stellen Sie die ge- wünschte Durchflussmenge deshalb direkt am Durchlauferhitzer ein und öffnen den Warmwasserhahn. Im „eco“-Programm wird das Gerät am wirtschaftlichsten betrieben. Eigene Einstellung „eco“-Programm Der voreingestellte Durchfluss kann aber auch verändert werden. Taste ■ mindestens 3 Sekunden gedrückt halten, im Display erscheint die Werkseinstellung 7,0 l/min und blinkt schnell. Mit dem Drehknopf den gewünschten Wasserdurchfluss zwi-

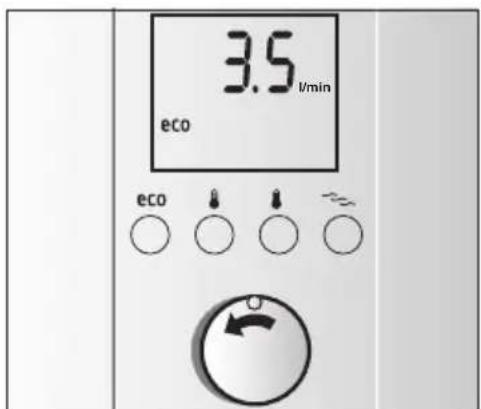

schen 3,5 l/min bis 7,5 l/min in Schritten von 0,5 l auswählen. Taste ■ mindestens 3 Sekunden gedrückt halten, die Einstel- lung ist gespeichert. Info: Nach ca. drei Sekunden erscheinen im Display die aktuelle Wassertemperatur 42 °C und zeigt an, dass es aktiviert ist. Temperatur im „eco“-Programm verändern Bei eingeschaltetem „eco“-Programm kann die voreingestellte Tempertur von 42 °C wärmer oder kälter einge- stellt werden. Mit dem Drehknopf die gewünschte Temperatur auswählen.

Info: Die eigenen Einstellungen im „eco“-Programm sind nur aktiv solange eingeschaltet ist. Wird ein an- deres Programm oder Betriebsart gewählt, bleiben die letzten Einstellungen aus dem Programm erhalten. l/min l/minl/min7

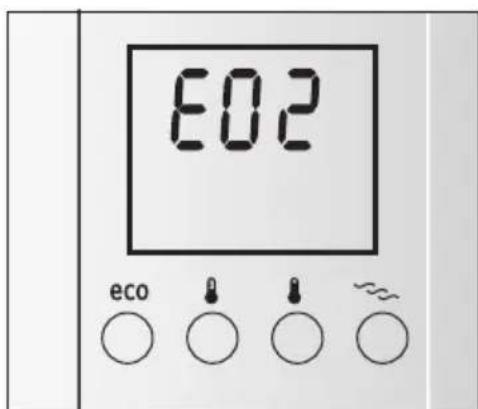

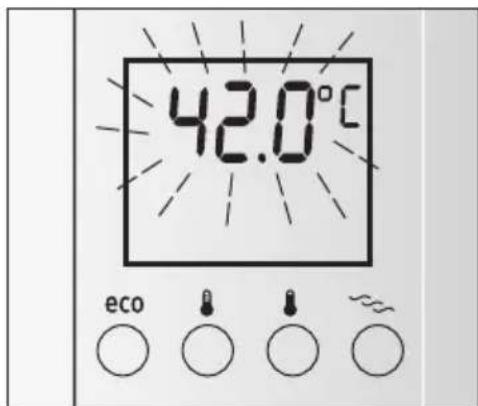

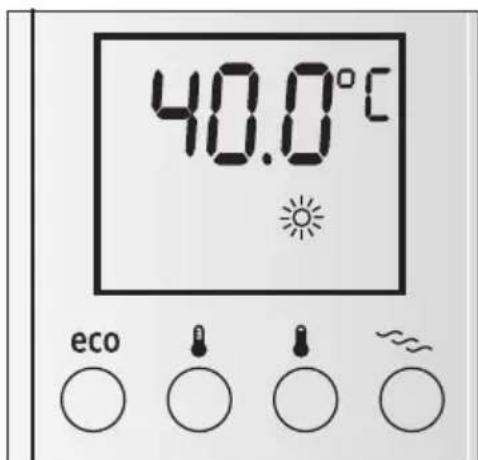

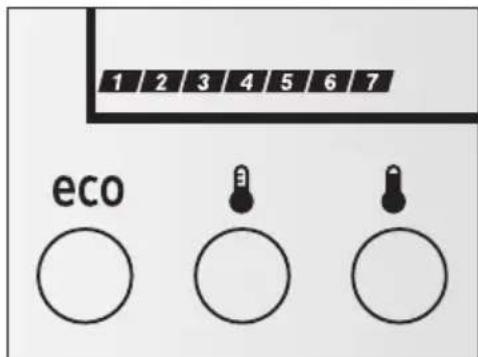

Das bedeuten die Displayanzeigen Leistungsanzeige Mit der Leistungsanzeige wird die momentan aufgenommene Leistung des Durchlauferhitzers in 10%-Segmenten angezeigt. Beispiel: Bei der Warmwasserentnahme erscheinen 7 Segmente. Der Durchlauferhitzer benötigt zur Zeit nur 70 % seiner maxi malen Leistung. Wird die eingestellte Temperatur auf Grund eines zu hohen Wasserdurchflusses nicht erreicht, reguliert der Durchlauferhitzer automatisch den Wasserausfluss, bis die eingestellte Temperatur erreicht ist. Vorgewärmtes Wasser Der Durchlauferhitzer kann mit vorgewärmtem Wasser (zum Beispiel aus der Solaranlage) betrieben werden. Ist die Zulauftem- peratur über 30 °C, leuchtet im Display auf. Blinkendes Display Verbrühungsgefahr! Blinkt die Temperaturanzeige, ist die Auslauftemperatur am Wasserhahn höher als die eingestellte Temperatur. Die Zulauftemperatur aus der Hausanlage ist zu hoch, z. B. durch Wasser aus einer Solaranlage. Der Thermostatvormischer in der Hausanlage muss ent sprechend auf niedrigere Temperaturen eingestellt werden. Fehlermeldungen Leuchtet im Display z. B. E02 (oder E03 bis E14) auf, liegt es oft nur an einer Kleinigkeit. Bitte versuchen Sie, wie unter Kapitel „Eine Störung, was tun?“ beschrieben, die Störung zu beheben. Sie vermeiden dadurch Kosten für einen unnötigen Kundendiensteinsatz.8

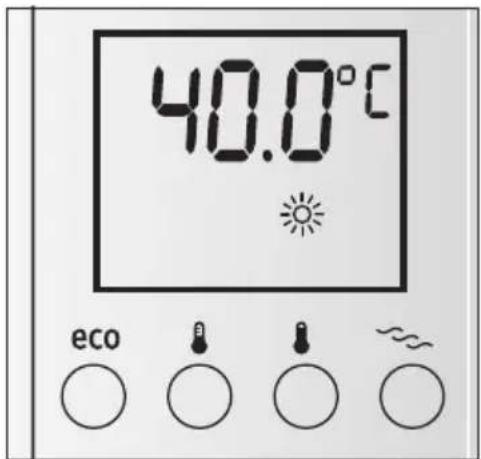

Inbetriebnahme nach Wasserabschaltung Gerät spannungslos machen (Sicherungen in der Hausinstalla- ■ tion ausschalten). Warmwasserhahn so lange öffnen, bis die Luft aus der Leitung

entwichen ist. Sicherungen wieder einschalten.

Das Gerät ist betriebsbereit. Inbetriebnahme nach Netzausfall Den Warmwasserhahn ganz öffnen und mit einer Mindest- ■ durchflussmenge von 6 Liter/Minute Wasser beziehen. Reinigung Das Gerät nur feucht abwischen. Verwenden Sie keine scharfen ■ oder scheuernden Reinigungsmittel. Keinen Dampfreiniger benutzen.

Kundendienst Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die FD-Nr. Ihres Gerätes an. Sie finden die Nummern auf der Innenseite der aufklappbaren Be- dienblende des Durchlauferhitzers.9

Eine Störung, was tun? Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob auf- grund folgender Hinweise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz. Störung Ursache Behebung Wer Zu geringer Durchfluss von Wasser. Das Sieb im Wasserhahn oder im Duschkopf ist verstopft. Das Sieb entnehmen und reinigen oder entkalken. Kunde Das Sieb im Heizblock ist verstopft. Das Sieb durch einen Fach- mann reinigen lassen. Fachmann Das Sieb vor dem Rück- schlagventil im Kaltwasser- zulaufstutzen ist verstopft. Das Sieb entnehmen und reinigen oder entkalken. Fachmann Die Wassermenge wird während der Benutzung weniger. Automatische Regelung Siehe Kapitel „Das bedeuten die Displayanzeigen – Leistungsanzeige“ Kunde Die Temperatur kann nicht höher als 42 °C eingestellt werden. Die Kindersicherung ist aktiviert. Kindersicherung deaktivie ren siehe Kapitel „So bedie nen Sie den Durchlauferhitzer – Kinder sicherung einstellen“ Kunde Die eingestellte Wasser- temperatur wird bei Einsatz einer Thermostat-Misch- batterie nicht erreicht. Die Thermostat-Mischbat- terie regelt nur bei hohen Zulauftemperaturen genau. Die Temperatur am Durch- lauferhitzer auf 60 °C einstellen. Kunde Keine Displayanzeige; das Wasser wird nicht warm. Die Sicherung in der Haus- installation hat ausgelöst. Die Sicherung in der Haus- installation überprüfen. Kunde Der Sicherungsautomat im Gerät hat ausgelöst. Den Sicherungsautomaten im Gerät durch einen Fach- mann überprüfen lassen. Fachmann Es fließt kurzzeitig kaltes Wasser. Die Lufterkennung im Gerät registriert Luft im Wasser und schaltet die Heizleis- tung kurzzeitig ab. Der Durchlauferhitzer geht nach einigen Sekunden au- tomatisch wieder in Betrieb. Automatik im Durchlauf- erhitzer Die eingestellte Tempe- ratur z. B. 41,0 °C blinkt. Die Auslauftemperatur ist höher als die eingestellte Temperatur. Die Zulauftemperatur im Durch lauferhitzer ist höher als die ein gestellte Temperatur (z. B. durch vor- gewärmtes Wasser aus der Solaranlage). Der Thermostatvormischer in der Hausanlage muss entsprechend auf niedrigere Temperaturen eingestellt werden. Kunde10 Störung Ursache Behebung Wer E02 Kein Thermostatvormischer vorhanden Die Zulauftemperatur zum Durchlauferhitzer ist höher als 55 °C (z. B. durch vor- gewärmtes Wasser aus der Solaranlage). Thermostatvormischer in die Hausanlage einbauen. Kunde Die Zulauftemperatur zum Durchlauferhitzer ist höher als 55 °C (z. B. durch vor- gewärmtes Wasser aus der Solaranlage). Der Thermostatvormischer in der Hausanlage muss entsprechend auf niedrigere Temperaturen eingestellt werden. E03–E04 Temperatursensor defekt Bitte den Kundendienst anrufen. Kundendienst E05–E07 Elektronik defekt Bitte den Kundendienst anrufen. Kundendienst E08 Frostschaden Der Zulaufsensor misst eine Temperatur von ≤ 0 °C. Das Gerät ist defekt! Unbedingt sofort das Wasser abdrehen und das Gerät vom Strom trennen (siehe auch Sicherheitshinweise). Bitte den Kundendienst anrufen. Kunde/ Fachmann E09 Temperatursensor/ Elektronik defekt Bitte den Kundendienst anrufen. Kundendienst E10–E11 Luftblasenerkennung spricht an. Das Gerät vom Strom tren- nen. Den Warmwasserhahn zum Entlüften ganz öffnen und das Gerät 1 Minute lang durchspülen. Strom wieder einschalten. Kunde/ Fachmann E12–E13 Elektronik defekt Bitte den Kundendienst anrufen. Kundendienst Konnte die Störung nicht behoben werden, bitte den Kundendienst anrufen. Entsorgung Dieses Gerät ist entsprechend der eu- ropäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Ver- wertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fach- händler informieren. Änderungen vorbehalten. de11

ültig in der Bundesrepublik Deutschland Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die

ewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät, die

nachweislich auf einem Material- und/oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten – bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.

. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantie-

frist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener

Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht,

ie die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land

ufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantie- bedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland

ekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen

arantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder

irekt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst-Angebot:

uch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur

iemens-Electrogeräte GmbH

(Mo-Fr: 8.00-18.00 Uhr erreichbar) Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

el.: 01805 2223* oder unter siemens-info-line@bshg.com *) 0,14 EUR/Min. aus dem Festnetz der T-Com, Mobil ggfs. abweichend. Nur für Deutschland gültig! 10/08 de12
