CM8 S2 - Głośnik B&W - Bezpłatna instrukcja obsługi

Type de produit	Pasywny głośnik
Marque	Bowers & Wilkins (B&W)
Modèle	CM8 S2
Catégorie	Głośnik
Positionnement	Ustawiana na podłodze, z kolcami lub gumowymi stopkami
Accessoires fournis	Kolce M6, nakrętki blokujące, gumowe stopki, podstawka podłogowa, śruby, podkładki, klucz imbusowy, piankowe zatyczki
Connexions	Możliwość bi-wiringu (dwie pary gniazd z odłączanymi zworami)
Impédance	Nie podano w instrukcji
Sensibilité	Nie podano w instrukcji
Puissance recommandée	Nie podano w instrukcji
Réponse en fréquence	Nie podano w instrukcji
Dimensions	Nie podano w instrukcji
Poids	Nie podano w instrukcji
Matériau du coffret	Fornir z prawdziwego drewna z lakierem anty-UV
Entretien	Odkurzanie; czyszczenie wodą z mydłem lub środkiem do mycia szyb na ściereczce z mikrofibry; nie dotykać głośników
Rodage	Około 15 godzin normalnego użytkowania, aby osiągnąć optymalną wydajność
Champs magnétiques	Trzymać w odległości co najmniej 50 cm od monitorów CRT i nośników magnetycznych
Conformité environnementale	RoHS, REACH, WEEE
Pièces détachées	Nie wymienione w instrukcji
Réparabilité	Nie wymienione w instrukcji

Często zadawane pytania - CM8 S2 B&W

Jak zamontować kolce w głośniku?

Wkręć całkowicie kolce w gwintowane wkładki podstawki podłogowej. Umieść nakrętki blokujące tak, aby zrównały się z wykładziną po kontakcie kolców z twardą podłogą. Wyreguluj każdy kolec, aby wypoziomować głośnik, a następnie dokręć nakrętki blokujące do podstawy.

Czy można zastosować bi-wiring lub bi-amping?

Tak, usuń zwory między dwiema parami gniazd z tyłu głośnika, a następnie podłącz każdą parę niezależnie do wzmacniacza. Poprawia to rozdzielczość drobnych szczegółów.

Co zrobić, jeśli poziom basów jest zbyt wysoki?

Odsuń głośniki od ścian, aby zmniejszyć bas. Możesz również włożyć dostarczone piankowe zatyczki do otworów bass-reflex: tylko zewnętrzną część dla umiarkowanego zmniejszenia, lub całą zatyczkę dla silniejszego zmniejszenia.

Jak czyścić głośniki, nie uszkadzając ich?

Odkurz miękką ściereczką. W przypadku uporczywych smug użyj środka do mycia szyb rozpylonego na ściereczkę z mikrofibry (nie rozpylaj bezpośrednio). Unikaj produktów ściernych, kwaśnych, amoniakalnych lub antybakteryjnych. Nigdy nie czyść samych głośników.

Jaki jest okres docierania głośników?

Policz weekend, aby temperatura ustabilizowała się po przechowywaniu, a następnie około 15 godzin normalnego użytkowania, aby zawieszenia się rozluźniły i osiągnęły optymalną wydajność.

Jak zamocować podstawkę podłogową?

Wyrównaj podstawkę z otworami montażowymi u podstawy obudowy, strzałka wygrawerowana skierowana do przodu. Użyj dołączonych śrub M6, podkładek zwykłych i podkładek samozabezpieczających, dokręć kluczem imbusowym.

Jaką minimalną odległość zachować od ścian?

W przypadku instalacji stereo odsuń głośniki co najmniej 50 cm od tylnej ściany i ścian bocznych. W przypadku kina domowego umieść je około 50 cm z każdej strony ekranu i 50 cm od sąsiednich ścian.

Dlaczego polaryzacja połączeń jest ważna?

Przestrzeganie polaryzacji (+/-) między wzmacniaczem a głośnikiem jest niezbędne dla prawidłowego obrazu stereofonicznego i dobrze zdefiniowanego basu. Odwrócenie pogarsza scenę dźwiękową i zmniejsza bas.

Czy głośniki wytwarzają niebezpieczne pola magnetyczne?

Głośniki wytwarzają pola magnetyczne. Zachowaj odległość co najmniej 50 cm od telewizorów CRT, kaset, kart magnetycznych itp. Wyświetlacze LCD, OLED i plazmowe nie są wrażliwe.

Jak używać piankowych zatyczek do regulacji basów?

Włóż zatyczki do otworów bass-reflex z tyłu głośnika. Użyj tylko zewnętrznej części dla lekkiego zmniejszenia, lub włóż całą zatyczkę dla większego zmniejszenia poziomu basów.

INSTRUKCJA OBSŁUGI CM8 S2 B&W

Dziękujemy za wybór produktu firmy Bowers & Wilkins.

John Bowers założył swoją firmę, ponieważ wierzył, iż ciekawy wygląd, innowacyjna konstrukcja i zaawansowana technologia są kluczami do rozkoszowania się dźwiękiem w domowym zaciszu. Ta właśnie wiara towarzyszy nam i inspiruje każdy produkt, który tworzymy.

Niniejszy produkt wymaga starannej instalacji, dlatego sugerujemy zapoznanie się z poniższymi instrukcjami zanim zaczniesz korzystać z produktu. Ciąg dalszy na stronie 71 →

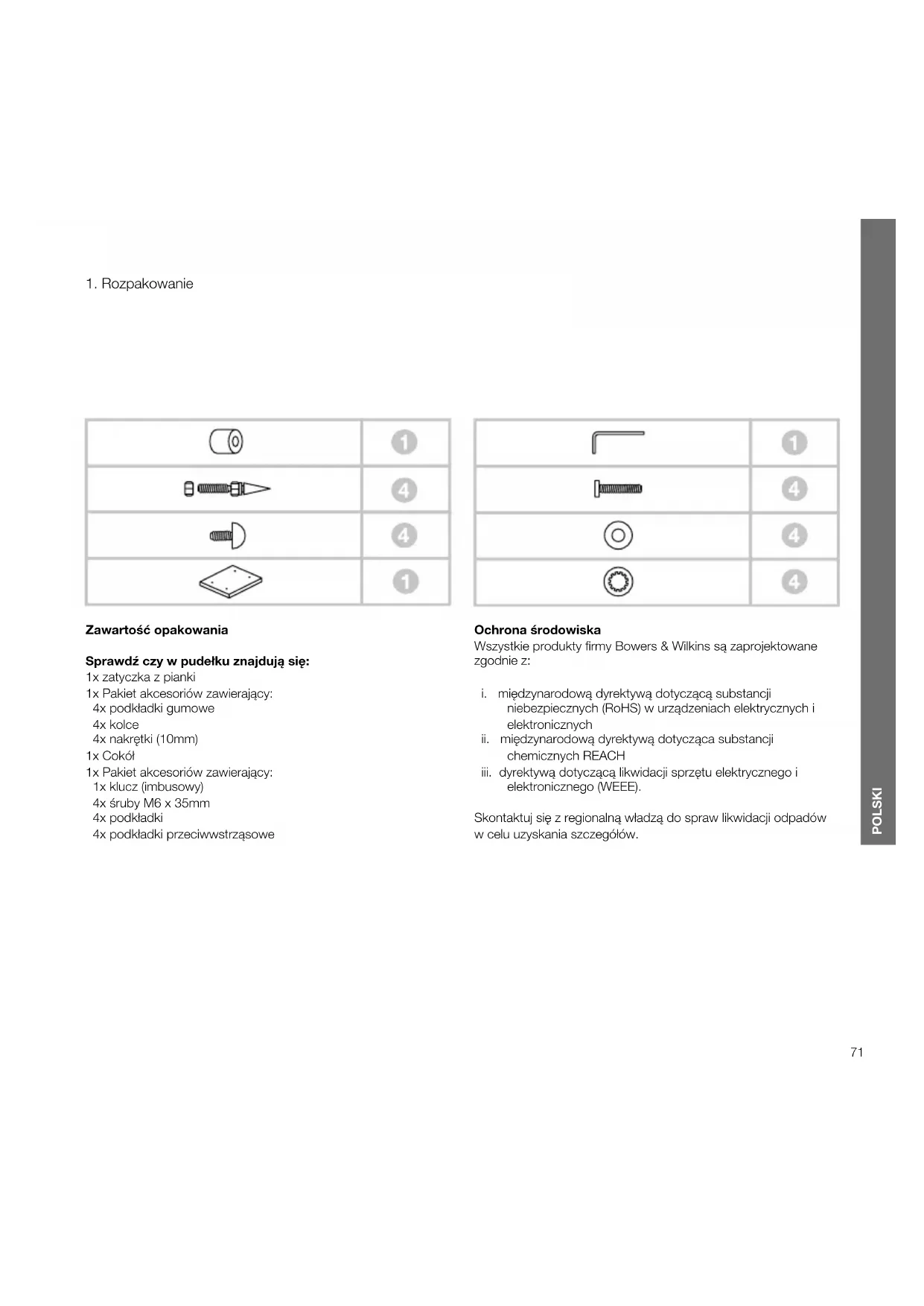

Zawartość opakowania

Sprawdź czy w pudełku znajdują się:

1x zatyczka z pianki

1x Pakiet akcesoriów zawierający:

4x podkładki gumowe

4x kolce

4x nakrętki (10mm)

1x Cokół

1x Pakiet akcesoriów zawierający:

1x klucz (imbusowy)

4x śruby M6 x 35mm

4x podkładki

4x podkładki przeciwwstrząsowe

	①
	④
	④
	④

Ochrona środowiska

Wszystkie produkty firmy Bowers & Wilkins są zaprojektowane zgodnie z:

i. międzynarodową dyrektywą dotyczącą substancji niebezpiecznych (RoHS) w urządzeniach elektrycznych i elektronicznych
ii. międzynarodową dyrektywą dotycząca substancji chemicznych REACH
iii. dyrektywą dotyczącą likwidacji sprzętu elektrycznego i elektronicznego (WEEE).

Skontaktuj się z regionalną władzą do spraw likwidacji odpadów w celu uzyskania szczegółów.

2. Pozycjonowanie

Głośniki są przeznaczone do postawienia tylko i wyłącznie na podłodze. Ważne jest, aby upewnić się, że kolumny stoją stabilnie na podłodze używając w tym celu dołączonych do kolumn kolców jeśli to tylko możliwe. Aby dodatkowo poprawić stabilność, zamontuj do kolumn cokół.

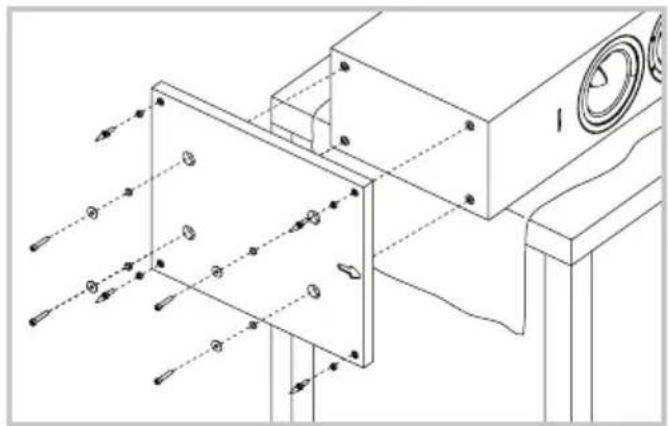

Możesz zamontować cokół podczas rozpakowywania produktu stosując się do instrukcji obrazkowych na górnej pokrywie kartonu. Możesz również zamontować cokół po rozpakowaniu, kładąc kolumnę na stabilnej powierzchni np. stole pokrytym uprzednio jakimś materiałem. Kolumnę trzeba położyć na boku tak, aby dół kolumny wystawał poza powierzchnię stołu. Przyłóż cokół do otworów montażowych na spodzie kolumny upewniając się, że strzałka na spodzie cokołu skierowana jest w stronę przodu kolumny. Przykręć cokół za pomocą dołączonych śrub i podkładek. Umieść podkładki antywstrząsowe między płaskimi podkładkami a główkami śrub. Dokręć śruby za pomocą dołączonego klucza imbusowego.

Kolce przeznaczone są do zagłębienia się w dywan i dzięki temu uzyskania stabilności kolumny na podłodze. Najpierw wkręć nakładki na kolce tak, aby swobodnie opadały na dywan podczas gdy kolce stoją stabilnie na powierzchni. Dokręć kolce do odpowiednich otworów w cokole. Jeśli kolumna chwieje się po postawieniu na podłodze odkręć dwa kolce, które nie stoją stabilnie na podłożu aż do momentu gdy kolumna nie będzie się już chwiać. Dokręć nakładki na kolce do końca. Być może wygodniej będzie dokręcić kolce już po zakończeniu procesu ustawiania kolumny w celu optymalizacji dźwięku.

Jeśli nie masz dywanu i nie chcesz, aby kolce porysowały podłogę użyj jakiegoś kawałka metalu wsadzając go pomiędzy kolce a podłogę (możesz do tego celu użyć np. monety) lub zamiast kolców użyj dołączonych do kolumn gumowych nożek. Zamontuj gumowe nożki i wypoziomuj kolumnę w ten sam sposób jak w przypadku

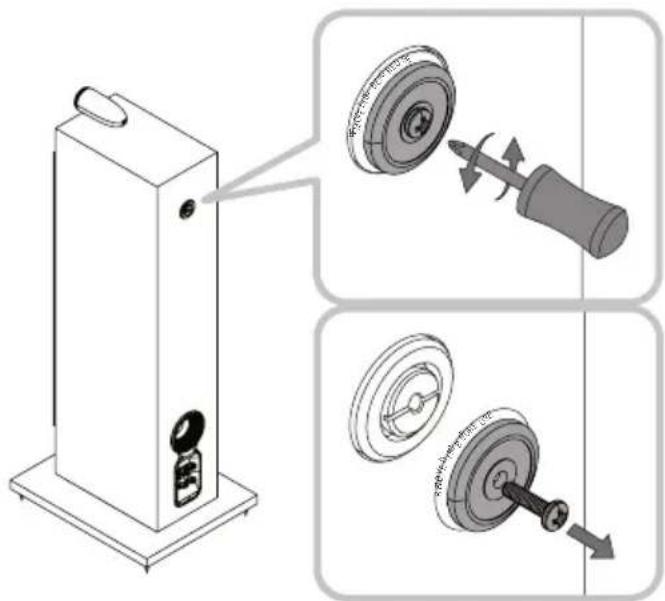

W przypadku CM10S2 usuń dysk dociskający na tylnym panelu kolumny założony na czas transportu, aby uwolnić mechanizm rozdzielający głośnika średniotonowego. Rekomendujemy abyś zachował dysk i zabezpieczyl śrubki w przypadku transportu kolumn w przyszłości.

$$

1. 5 \mathrm{m} $$

$$ 1. 5 \mathrm{m} - 3 \mathrm{m} $$

$$

1. 5 \mathrm{m} $$

Dopasowanie pozycji głośnika prawdopodobnie poprawi jakość odbioru dźwięku i zwykle warto to zrobić.

Zarówno w systemach stereo jak i kina domowego postaraj się, aby bezpośrednie otoczenie każdego głośnika było podobne akustycznie. Na przykład jeśli jeden z głośników przylega do ściany a inny do miękkich zasłon lub mebli jakość dźwięku będzie prawdopodobnie niższa.

Systemy stereo

Na początku głośniki powinny zostać ustawione w odległości od 1.5m do 3m od siebie w rogach trójkąta równobocznego, którego trzeci wierzchołek będzie stanowić miejsce odsłuchu. Głośniki powinny znajdować się w odległości ok. 0.5m od ściany (zarówno za głośnikami jak i po bokach, patrz rysunek powyżej).

Systemy kina domowego

Jeśli głośniki maja być użyte jako głośniki frontowe w zestawie kina domowego powinny znajdować się bliżej siebie w porównaniu do zestawu stereo, ponieważ zestawy surround rozszerzają pole dźwięku. Ustawienie głośników w odległości ok. 0.5m od boków telewizora pozwoli również na synchronizację dźwięku z obrazem. Tak jak w przypadku zestawów stereo głośniki powinny znajdować się w odległości przynajmniej 0.5m od ścian. Jeśli wolisz ustawić głośniki bliżej ściany sprawdź sekcję Dostrajanie w niniejszej instrukcji, aby dowiedzieć się więcej na temat użycia piankowych zatyczek.

Wytwarzane pole magnetyczne

Głośniki wytwarzają pole magnetyczne działające również poza obudową kolumn. Zalecamy, aby urządzenia wrażliwe na takie pole (jak ekrany CRT, ekrany komputerów, dyski komputerowe, taśmy audio i video itp.) były trzymane przynajmniej 0,5 metra od głośników. Ekrany plazmowe oraz LCD i OLED nie są wrażliwe na takie pole.

3. Podłączenia

Wszystkie podłączenia powinny być dokonywane przy wyłączonych urządzeniach audio.

Na tylnym panelu głośnika znajdują się 2 połączone ze sobą pary gniazd głośnikowych. W przypadku konwencjonalnego podłączenia (rysunek powyżej z lewej strony) połączenia między parami gniazd powinny zostać na swoim miejscu, a ze wzmacniaczem powinna zostać połączona tylko jedna para gniazd. W przypadku podłączeń typu bi-wire lub bi-amplification (rysunek powyżej z prawej strony) połączenia między parami gniazd powinny zostać usunięte a każda para gniazd połączona ze wzmacniaczem osobno. Bi-wiring może zwiększyć przejrzystość detali dźwiękowych.

Upewnij się, że gniazda połączeniowe oznaczone +, z czerwonym obramowaniem zostały połączone z gniazdami o dodatniej polaryzacji na wzmacniaczu a gniazda oznaczone -, z czarnym obramowaniem z gniazdami o ujemnej polaryzacji na wzmacniaczu. Nieprawidłowe podłączenie będzie skutkowało pogorszeniem jakości dźwięku i utratą niskich tonów.

Poproś sprzedawcę o poradę wybierając przewody głośnikowe do kolumn.

Przed dostrajaniem upewnij się, że wszystkie podłączenia są wykonane prawidłowo.

Odsunięcie kolumn od ściany zredukuje ogólny poziom niskich tonów. Przestrzeń za kolumnami pozwoli również na wytworzenie odpowiedniej głębi dźwięku. Przysunięcie kolumn bliżej ściany spowoduje efekt odwrotny: wzrośnie poziom basu. Jeśli chcesz zmniejszyć poziom niskich dźwięków bez konieczności odsuwania kolumn od ściany do portów basowych kolumn wetknij piankowe zatyczki lub dla mniejszej redukcji basów zewnętrzne pierścienie zatyczek. Montaż gąbek i pierścieni zilustrowano na powyższym rysunku.

Jeśli niskie tony wydają się nierówne z częstotliwością dźwięku zwykle spowodowane jest to rezonansem wynikającym z ukształtowania pomieszczenia. Nawet minimalne zmiany ustawienia kolumn lub zmiany miejsca odsłuchu mogą mieć dobry wpływ na te zakłócenia. Spróbuj ustawić kolumny w różnych miejscach. Zmiana położenia większych mebli również może przynieść efekt.

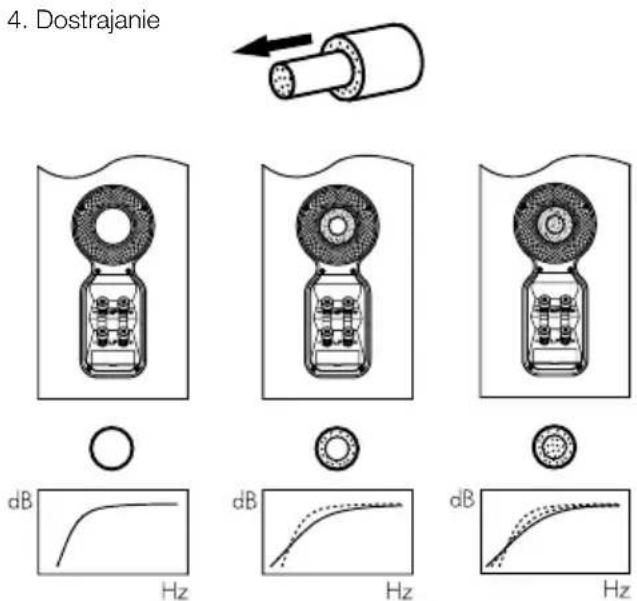

Jeśli nie masz możliwości dokonania powyższych zmian można zmienić poziom niskich tonów używając dołączonych do kolumn zatyczek z pianki. Zatyczki składają się z dwóch części, które umożliwiają zmianę niskich tonów w różnym stopniu; można użyć tylko zewnętrznych pierścieni albo obu elementów zatyczki razem. Używając tylko zewnętrznych pierścieni zatyczek obniżymy poziom niskich tonów w stopniu mniejszym niż używając pełnych zatyczek.

1. Początkowy okres eksploatacji 6. Pielęgnacja

Działanie kolumn może delikatnie zmieniać się w początkowym okresie użytkowania. Jeśli kolumny były przechowywane w chłodnym miejscu, niektóre komponenty będą potrzebowały czasu, aby nabrać odpowiednich właściwości mechanicznych. Zawieszenie głośników również delikatnie się zmieni w ciągu pierwszych godzin użytkowania. Czas, jakiego potrzebuje kolumna na osiągnięcie optimum swoich możliwości będzie się różnił w zależności od sposobu przechowywania kolumn przed zakupem i sposobie użytkowania. Zwykle trwa to około tygodnia, aby ustabilizowały się czynniki temperaturowe i 15 godzin użytkowania, aby części mechaniczne osiągnęły swoje charakterystyki.

Obudowa kolumn zazwyczaj wymaga tylko usunięcia kurzu. Jeśli chcesz użyć aerozolu lub innego środka czyszczącego, rozpył aerozol na szmatkę, a nie bezpośrednio na produkt. Najpierw sprawdź na małej powierzchni, czy środek czyszczący nie niszczy podłoża. Unikaj materiałów szorstkich i takich, które zawierają kwas, są zasadowe lub antybakteryjne. Plamy na pomalowanej powierzchni można usunąć za pomocą rozcieńczonego, nieperfumowanego mydła. Smugi można usunąć za pomocą środków do czyszczenia szyb i delikatnie przecierając szmatką. Nie stosuj środków czyszczących na głośniki. Unikaj dotykania głośników.

Za każdym razem, gdy wykończenie głośników Bowers & Wilkins jest drewniane, wybierane są najlepsze materiały, pokrywane następnie lakierem odpornym na promieniowanie ultrafioletowe, co pozwala minimalizować zmiany koloru powstałe z biegiem czasu. Jakkolwiek, podobnie jak w przypadku wszystkich materiałów naturalnych, środowisko zewnętrzne ma wpływ na wykończenie kolumn i należy spodziewać się stopniowej zmiany koloru. Różnice w kolorach mogą być skorygowane poprzez wystawienie w równym stopniu wszystkich powierzchni obudowy na działanie promieni słonecznych, aż do momentu gdy kolor jest jednolity. Proces ten może zająć wiele czasu, ale może również zostać przyspieszony poprzez ostrożne zastosowanie lampy ultrafioletowej. W celu uniknięcia ryzyka uszkodzenia powierzchni, trzymaj produkt z dala od źródeł ciepła takich jak kaloryfery lub wentylatory gorącego powietrza.
