CM8 S2 - Altavoz B&W - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz acústico pasivo
Marca	Bowers & Wilkins (B&W)
Modelo	CM8 S2
Categoría	Altavoz
Posicionamiento	Colocado en el suelo, con puntas de apoyo o patas de goma
Accesorios incluidos	Puntas M6, tuercas de bloqueo, patas de goma, soporte de suelo, tornillos, arandelas, llave Allen, almohadillas de espuma
Conexiones	Posible bi-cableado (dos pares de conectores con puentes extraíbles)
Impedancia	No especificada en el manual
Sensibilidad	No especificada en el manual
Potencia recomendada	No especificada en el manual
Respuesta en frecuencia	No especificada en el manual
Dimensiones	No especificadas en el manual
Peso	No especificado en el manual
Material del gabinete	Chapa de madera auténtica con barniz anti-UV
Mantenimiento	Desempolvado; limpieza con agua jabonosa o limpiacristales sobre un paño de microfibra; no tocar los altavoces
Rodaje	Aproximadamente 15 horas de uso normal para alcanzar el rendimiento óptimo
Campos magnéticos	Mantener a más de 50 cm de pantallas CRT y soportes magnéticos
Cumplimiento ambiental	RoHS, REACH, WEEE
Piezas de repuesto	No mencionadas en el manual
Reparabilidad	No mencionada en el manual

Preguntas frecuentes - CM8 S2 B&W

¿Cómo instalar las puntas de apoyo en el altavoz?

Atornille completamente las puntas en los insertos roscados del soporte de suelo. Coloque las tuercas de bloqueo de manera que queden al ras de la alfombra una vez que las puntas estén en contacto con el piso duro. Ajuste cada punta para nivelar el altavoz, luego apriete las tuercas de bloqueo contra la base.

¿Se puede usar bi-cableado o bi-amplificación?

Sí, retire los puentes entre los dos pares de conectores en la parte trasera del altavoz, luego conecte cada par de forma independiente al amplificador. Esto mejora la resolución de los detalles finos.

¿Qué hacer si el nivel de graves es demasiado alto?

Aleje los altavoces de las paredes para reducir los graves. También puede insertar las almohadillas de espuma incluidas en los orificios de descompresión: solo la parte exterior para una reducción moderada, o la almohadilla completa para una reducción más fuerte.

¿Cómo limpiar los altavoces sin dañarlos?

Desempolve con un paño suave. Para las manchas persistentes, use un limpiacristales rociado sobre un paño de microfibra (no rociar directamente). Evite productos abrasivos, ácidos, amoniacales o antibacterianos. Nunca limpie los altavoces.

¿Cuál es el período de rodaje de los altavoces?

Espere un fin de semana para que la temperatura se estabilice después del almacenamiento, luego aproximadamente 15 horas de uso normal para que las suspensiones se aflojen y alcancen su rendimiento óptimo.

¿Cómo fijar el soporte de suelo (base)?

Alinee la base con los orificios de fijación en la parte inferior del gabinete, con la flecha grabada hacia el frente. Use los tornillos M6, arandelas planas y arandelas autoblocantes incluidas, apriete con la llave Allen.

¿Qué distancia mínima mantener respecto a las paredes?

Para una instalación estéreo, aleje los altavoces al menos 50 cm de la pared trasera y de las paredes laterales. Para cine en casa, colóquelos a unos 50 cm a cada lado de la pantalla y a 50 cm de las paredes adyacentes.

¿Por qué es importante la polaridad de las conexiones?

Respetar la polaridad (+/-) entre el amplificador y el altavoz es esencial para una imagen estéreo correcta y unos graves bien definidos. Una inversión degrada la escena sonora y reduce los graves.

¿Los altavoces generan campos magnéticos peligrosos?

Los altavoces producen campos magnéticos. Mantenga una distancia de al menos 50 cm de televisores CRT, casetes, tarjetas magnéticas, etc. Las pantallas LCD, OLED y plasma no se ven afectadas.

¿Cómo usar las almohadillas de espuma para ajustar los graves?

Inserte las almohadillas en los orificios de descompresión en la parte trasera del altavoz. Use solo la parte exterior para una reducción ligera, o inserte la almohadilla completa para una reducción más importante del nivel de graves.

MANUAL DE USUARIO CM8 S2 B&W

Bienvenido y gracias por elegir Bowers & Wilkins.

John Bowers, nuestro fundador, estaba firmemente convencido de que el diseño imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves a la hora de llevar el disfrute del sonido a la intimidad del hogar. Una creencia que seguimos compartiendo y que inspira todos y cada uno de los productos que diseñamos.

Si se instala adecuadamente, tanto la CM8 S2 como la CM9 S2 como la CM10 S2 es un producto que ofrece unas prestaciones muy elevadas, por lo que le sugerimos que antes de ponerse manos a la obra dedique un poco de su tiempo a leer este manual. Continúa en la página 23 →

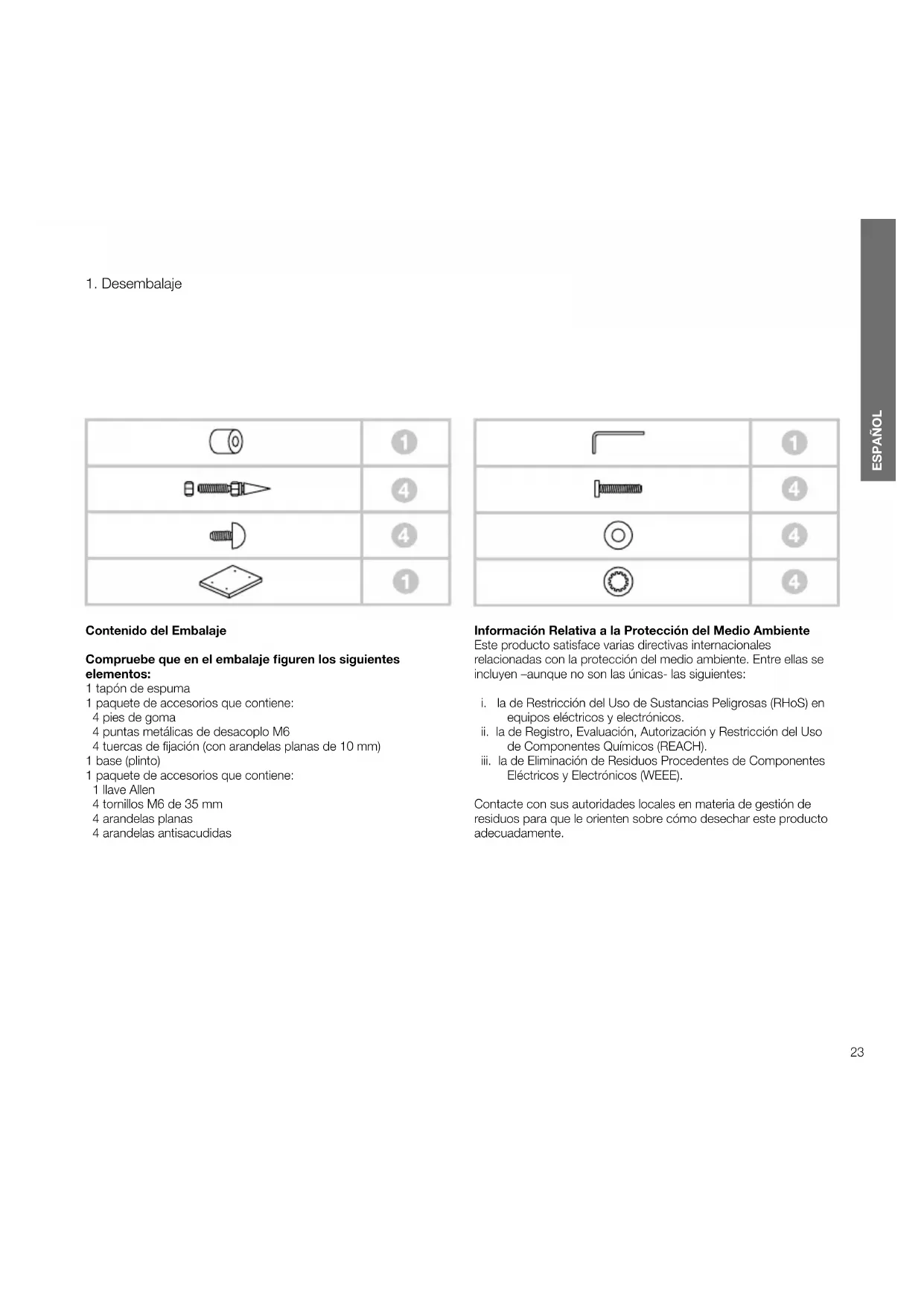

Contenido del Embalaje

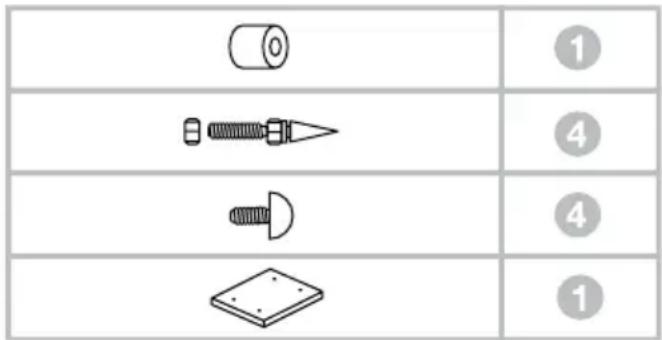

Compruebe que en el embalaje figuren los siguientes elementos:

1 tapón de espuma

1 paquete de accesorios que contiene:
4 pies de goma
4 puntas metálicas de desacoplo M6
4 tuercas de fijación (con arandelas planas de 10 mm)
1 base (plinto)
1 paquete de accesorios que contiene:

1 llave Allen
4 tornillos M6 de 35 mm
4 arandelas planas
4 arandelas antisacudidas

	①
	④
	④
	④

Información Relativa a la Protección del Medio Ambiente

Este producto satisface varias directivas internacionales relacionadas con la protección del medio ambiente. Entre ellas se incluyen –aunque no son las únicas- las siguientes:

i. la de Restricción del Uso de Sustancias Peligrosas (RHoS) en equipos eléctricos y electrónicos.
ii. la de Registro, Evaluación, Autorización y Restricción del Uso de Componentes Químicos (REACH).
iii. la de Eliminación de Residuos Procedentes de Componentes Eléctricos y Electrónicos (WEEE).

Contacte con sus autoridades locales en materia de gestión de residuos para que le orienten sobre cómo desechar este producto adecuadamente.

2. Ubicación

Instalación de las Cajas Acústicas

Estas cajas acústicas han sido pensadas para ser instaladas única y exclusivamente sobre el suelo. Por lo tanto, es importante asegurar que descansen firmemente sobre el suelo de la sala en la que vayan a ser instaladas utilizando –siempre que ello sea posible—las puntas de desacoplo suministradas de serie. Asimismo, coloque la base (plinto) de tal modo que la estabilidad del conjunto sea máxima.

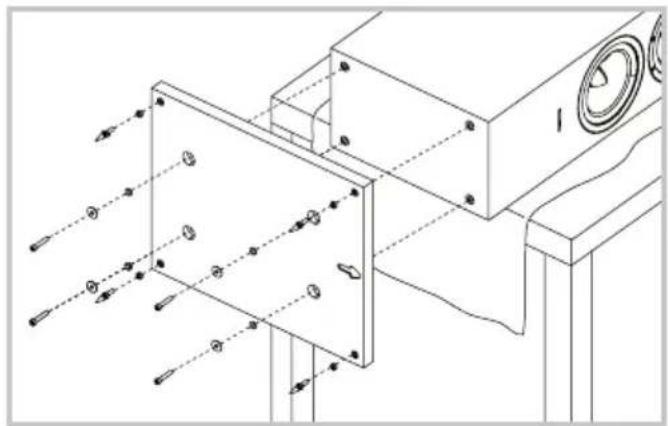

Si lo desea, puede colocar la base (plinto) durante el proceso de desembalaje siguiendo los dibujos que figuran en la aleta superior de la caja de cartón. De modo alternativo, puede colocarla una vez que el producto haya sido completamente desembalado recubriendo previamente una superficie adecuada, como por ejemplo una mesa, con una gamuza, una sábana o una toalla, con la caja acústica descansando sobre uno de sus paneles laterales de tal modo que la parte inferior de la misma sobresalga de la mesa para facilitar la operación de montaje. Alinee el plinto con los pertinentes orificios de fijación asegurándose de que la flecha que figura en su parte inferior apunte hacia fuera. Asegure el plinto con ayuda de los tornillos y las arandelas suministrados de serie. Coloque las arandelas antivibración entre las arandelas planas y las tuercas de fijación. Fije los tornillos con la llave Allen suministrada de serie.

Las puntas de desacoplo están diseñadas para que perforen la alfombra y descansen sobre la superficie del suelo. Inicialmente, coloque las tuercas de fijación en las puntas dejando que las primeras "floten" ligeramente por encima de la alfombra cuando las segundas descansen sobre el suelo. A continuación, fije por completo las puntas en los orificios dispuestos para ello en el plinto (base). Si el recinto se mueve cuando esté en su posición definitiva, afloje las dos puntas que no toquen el suelo hasta que aquél descanse firmemente sin moverse. Finalmente, fije sólidamente las tuercas contra el recinto. Es posible que resulte más cómodo colocar y ajustar las puntas una vez optimizada la posición de la caja acústica.

En caso de que no haya ninguna alfombra y usted desee impedir que se raye la superficie del suelo, utilice o bien un disco protector metálico (una moneda también podría servir) entre la punta y el suelo o bien los tacos de goma suministrados por el fabricante. Coloque los tacos de goma y nivele el recinto del mismo modo que con las puntas de desacoplo.

En el caso concreto de la CM10 S2, retire el disco de fijación de tránsito situado en el panel posterior del recinto para liberar el mecanismo de desacoplo del altavoz de medios FST. Le recomendamos que guarde tanto el disco como el tornillo de fijación para el caso de que en el futuro necesite transportar la caja acústica de nuevo.

Colocación de la Caja Acústica

Es muy probable que el ajuste de la posición de la caja acústica una vez llevada a cabo la instalación inicial de la misma mejore la calidad sonora, por lo que por regla general resulta muy recomendable.

Tanto en instalaciones estereofónicas como de Cine en Casa, intente asegurarse de que las zonas que rodean inmediatamente a cada caja acústica sean similares desde el punto de vista acústico. Por ejemplo, si una caja acústica está junto a una pared desnuda mientras que la otra está cerca de mobiliario y cortinas blandos, es más que probable que tanto la calidad sonora global como la imagen estereofónica queden seriamente comprometidas.

Sistemas Estereofónicos Convencionales

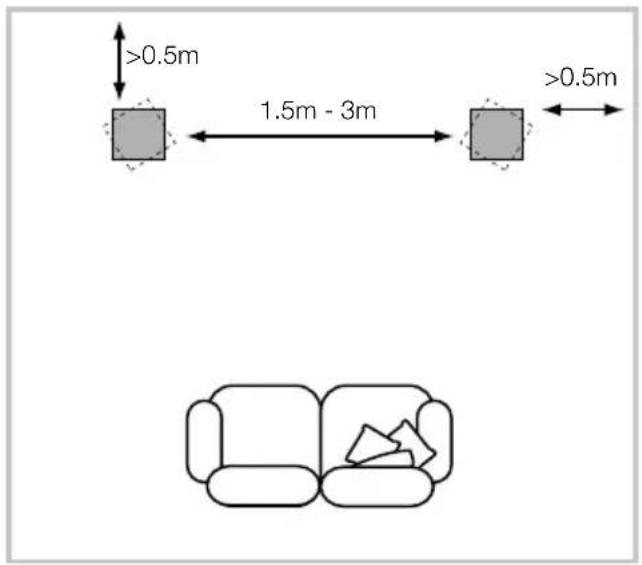

Para empezar, las cajas acústicas deberían colocarse, separadas entre sí de 1'5 a 3 metros, en los dos vértices de un triángulo equilátero cuyo tercer vértice esté situado en el punto de escucha. Las cajas deberían separarse aproximadamente 0'5 metros de la pared posterior y al menos 0'5 metros de cualquier pared lateral (ver dibujo superior).

Sistemas de Cine en Casa

Si las cajas acústicas van a ser utilizadas para los canales frontales (principales) de un sistema de Cine en Casa, deberían estar más cerca entre sí que en un equipo de audio de 2 canales porque los canales de sonido envolvente tienden a ensanchar la imagen sonora. La colocación de las cajas acústicas a unos 0'5 metros de distancia de cada lado de la pantalla de visualización también ayudará a que la imagen del sonido envolvente esté proporcionada con respecto a la imagen visual. Al igual que sucede con el posicionado en sistemas estereofónicos convencionales, idealmente las cajas acústicas deberían estar separadas un mínimo de 0'5 metros de cualquier pared lateral. Si prefiere colocar las cajas acústicas contra la pared posterior y esta ubicación provoca un realce excesivo de los graves, diríjase a la sección Ajuste Fino del presente manual para obtener información sobre cómo utilizar los tapones de espuma suministrados de serie para corregir esta situación.

Campos Magnéticos Parásitos

Los altavoces de las cajas acústicas crean campos magnéticos parásitos que se extienden más allá de las fronteras físicas del recinto. Es por ello que le recomendamos que aleje todos aquellos objetos magnéticamente sensibles (pantallas de televisor y ordenador basadas en tubos de rayos catódicos, discos de ordenador, cintas de audio y vídeo, tarjetas con banda magnética y cosas por el estilo) al menos 0'5 metros de la caja acústica. Las pantallas de plasma, LCD y OLED no son afectadas por los campos magnéticos.

3. Conexiones

Todas las conexiones deberían realizarse con el equipo desconectado.

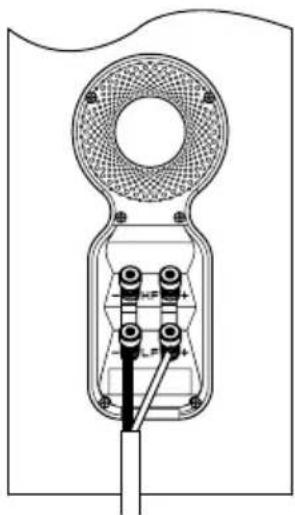

En la parte posterior de la caja acústica hay dos pares de terminales de conexión unidos entre sí con sendos puentes. Para realizar una conexión convencional (arriba, izquierda) dichos puentes deberían permanecer en su lugar (situación original, es decir de fábrica) y por tanto solamente deberían conectarse un par de terminales al amplificador. Para la conexión en bicableado o biamplificación (arriba, derecha) los puentes deberían retirarse para poder conectar por separado cada par de terminales al amplificador o amplificadores empleados. El bicableado puede mejorar la resolución de los detalles de baja frecuencia.

Asegúrese de que los terminales positivos de la caja acústica (marcados como + y de color rojo) son conectados al terminal de salida positivo del amplificador y que los terminales negativos de la caja acústica (marcados como – y de color negro) son conectados al terminal de salida negativo del amplificador. Una conexión incorrecta podría tener como resultado una imagen sonora pobre y una pérdida de graves.

Consulte a su detallista para que le aconseje a la hora de elegir el cable de conexión.

Antes de proceder al ajuste fino, verifique cuidadosamente que todas las conexiones de la instalación sean correctas y seguras.
Cada vez que aumente la separación entre las cajas acústicas y las paredes de la sala se reducirá el nivel general de graves. El espacio situado detrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario, si acerca las cajas acústicas a las paredes el nivel de graves aumentará. Si desea reducir el nivel de graves sin separar más las cajas acústicas de la pared, coloque los tapones de espuma en los puertos bass-reflex. Si desea que la reducción de graves sea menos severa, coloque los anillos de espuma en los puertos bass-reflex (dibujo superior).
Si la respuesta en graves parece poco uniforme con la frecuencia, lo más probable es que ello se deba a las propiedades acústicas de su sala de escucha. Incluso pequeños cambios en la posición de las cajas acústicas o del punto de escucha pueden tener un efecto significativo en las prestaciones sonoras, especialmente las frecuencias más bajas. Si es posible, intente desplazar su posición de escucha o ubicar las cajas acústicas a lo largo de una pared diferente.
Si no se dispone de alternativas, puede afinar la respuesta en graves de sus cajas acústicas utilizando los tapones de espuma suministrados de serie con las mismas. Dichos tapones se componen de dos piezas, lo que da un cierto margen de ajuste al poderse utilizar bien la pieza externa de mayor diámetro, bien las dos piezas juntas. Si sólo se utiliza la pieza de espuma externa, es decir la de mayor diámetro, se conseguirá menos atenuación de graves que si se usa el conjunto de tapones al completo.

1. Período de Rodaje 6. Cuidado y Mantenimiento

Las prestaciones de la caja acústica cambiarán de manera sutil durante el período de escucha inicial. Si la caja ha estado almacenada en un ambiente frío, tanto los materiales absorbentes y de amortiguamiento acústico como los que forman parte de los sistemas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las primeras horas de uso. El tiempo que la caja acústica necesite para alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de la misma y de cómo se utilice. A modo de guía, deje transcurrir una semana para la estabilización térmica de la caja y unas 15 horas de uso en condiciones normales para que las partes mecánicas de la misma alcancen las características de funcionamiento para las que fueron diseñadas.

Por regla general, la superficie del recinto sólo requiere que se le quite el polvo. Si desea utilizar un limpiador de tipo aerosol o de otra clase, aplíquelo sobre la gamuza limpiadora, nunca directamente sobre el recinto, y realice antes una prueba con una superficie pequeña puesto que determinados productos de limpieza pueden dañar algunas de las superficies. Evite utilizar productos abrasivos o que contengan ácido, álcalis o agentes antibacterianos. Las marcas en la superficie pintada de tacto suave pueden eliminarse con una solución diluida de jabón neutro. Limpie cualquier pequeña ralladura o marca veteada rociándola con un aerosol limpiacristales específico para ello y secando suavemente con una gamuza de microfibras. No aplique productos de limpieza a los altavoces y evite tocar estos últimos ya que podría dañarlos.

Las chapas de madera auténtica son tratadas con una laca resistente a la radiación ultravioleta con el fin de minimizar posibles cambios de color a lo largo del tiempo. Aún así, y como es habitual en todos los materiales naturales, es de esperar que se produzcan pequeños cambios de color. Las diferencias de color pueden ser rectificadas exponiendo de manera equitativa todas las superficies de madera a la luz solar hasta que el color sea uniforme. Este proceso puede tardar bastante tiempo en completarse, aunque puede ser acelerado mediante el empleo cuidadoso de una lámpara ultravioleta. Asimismo, las cajas acústicas deberían mantenerse alejadas de fuentes directas de calor tales como radiadores y salidas de aire caliente con el fin de evitar posibles agrietamientos en las chapas de madera de su recinto.
