DW60M6050BB - Zmywarka SAMSUNG - Bezpłatna instrukcja obsługi

Typ produktu	Zmywarka do zabudowy (modele wolnostojące, podblatowe, częściowo zabudowane lub w pełni zabudowane w zależności od wariantu)
Marka	Samsung
Model	DW60M6050BB
Wymiary (S x G x W)	598 x 600 x 845 mm (dla wersji wolnostojącej)
Waga netto	52 kg (wersja wolnostojąca)
Zasilanie	220-240 V~, 50 Hz, 10 A
Moc nominalna	1760-2100 W
Ciśnienie wody	0,04 do 1,0 MPa
Pojemność	14 kompletów standardowych
Liczba programów	7 programów: Intensywny, Automatyczny (AUTO), ECO, Ekspresowy, Szybkie mycie, Delikatny, Płukanie wstępne
Dodatkowe opcje	Higiena (płukanie w 67 °C), Połowa załadunku, Opóźniony start (do 24 h), Tabletki wielofunkcyjne, Blokada panelu
Rodzaj suszenia	Suszenie kondensacyjne
Zmiękczacz wody	Tak, regulowany od H1 do H6 (w zależności od twardości wody)
System bezpieczeństwa	Aqua-Stop (ochrona przed wyciekiem), blokada dziecięca
Poziom hałasu	Nieokreślony (szacowany: około 44 dB)
Materiał komory	Stal nierdzewna
Kosze	Kosz górny regulowany wysokościowo, kosz dolny z składanymi drutami, pojemnik na sztućce
Filtry	Trzykomponentowy system filtracji (filtr wstępny, filtr główny, filtr dokładny)
Części zamienne i łatwość naprawy	Części zamienne dostępne przez Samsung: ramiona spryskujące, filtry, uszczelki, kosze, karty elektroniczne itp.
Konserwacja	Regularne czyszczenie filtrów i ramion spryskujących; ochrona przed zamarzaniem; stosowanie soli i płynu nabłyszczającego

Często zadawane pytania - DW60M6050BB SAMSUNG

Jakie programy mycia są dostępne?

Twoja zmywarka Samsung DW60M6050BB oferuje 7 programów: Intensywny do bardzo brudnych naczyń, Automatyczny (AUTO) z wykrywaniem zabrudzeń, ECO ekonomiczny, Ekspresowy do szybkiego mycia, Szybkie mycie (30 minut), Delikatny do delikatnych naczyń i Płukanie wstępne do wstępnego płukania.

Jak ustawić zmiękczacz wody?

Włącz urządzenie, a następnie w ciągu 60 sekund naciśnij przycisk Płukanie wstępne lub Program na ponad 5 sekund, aby wejść w tryb konfiguracji. Użyj tych samych przycisków, aby wybrać ustawienie H1 do H6 odpowiednie dla twardości wody (sprawdź u swojego dostawcy wody). Odczekaj 5 sekund, aby zatwierdzić.

Co zrobić, jeśli zmywarka nie uruchamia się?

Sprawdź, czy urządzenie jest prawidłowo podłączone i czy drzwi są zamknięte. Upewnij się, że bezpiecznik lub wyłącznik nie zadziałał i że ciśnienie wody jest wystarczające (kurek otwarty). Jeśli problem nadal występuje, patrz sekcja rozwiązywania problemów w instrukcji.

Jak dodać sól regenerującą?

Wyjmij dolny kosz, odkręć korek zbiornika soli (znajdującego się na dnie). Przy pierwszym użyciu napełnij wodą do 2/3. Użyj dołączonego lejka, aby wsypać około 1,5 kg soli do zmywarki. Dokręć korek. Wskaźnik soli zgaśnie po cyklu.

Co oznaczają kody błędów?

Najczęstsze kody: 4C (problem z dopływem wody), LC (wyciek), HC (nieosiągnięcie temperatury), PC (zawór rozdzielający), AC (błąd komunikacji), bC2 (zablokowany przycisk). Sprawdź instrukcję, aby uzyskać szczegółowe rozwiązania.

Jak czyścić filtry?

Obróć zespół filtra w lewo i podnieś go. Rozmontuj trzy elementy (filtr wstępny, filtr główny, filtr dokładny) i opłucz je pod bieżącą wodą. W razie potrzeby użyj miękkiej szczotki. Złóż wszystko, obracając w prawo.

Czy mogę używać tabletek wielofunkcyjnych (all-in-one)?

Tak, wybierz opcję Tabletki wielofunkcyjne przed uruchomieniem cyklu. Ta opcja umożliwia użycie tabletki łączonej bez dodatkowej soli i płynu nabłyszczającego. Umieść tabletkę w przeznaczonym do tego pojemniku.

Jak konserwować ramiona spryskujące?

Zdemontuj górne i dolne ramiona spryskujące: w przypadku ramienia środkowego przytrzymaj nakrętkę i obróć w prawo; w przypadku dolnego ramienia pociągnij do góry. Oczyść dysze miękką szczotką i letnią wodą z mydłem. Opłucz i zamontuj ponownie.

Dlaczego naczynia pozostają mokre po suszeniu?

Pojemnik na płyn nabłyszczający może być pusty. Napełnij go i ustaw dozownik od 1 do 6 (im wyższa liczba, tym skuteczniejsze suszenie). Upewnij się również, że używasz odpowiedniego płynu nabłyszczającego.

Jak zamontować zmywarkę pod blatem?

Postępuj zgodnie z instrukcjami w podręczniku: wybór lokalizacji, podłączenie dopływu wody (ciśnienie 0,04-1,0 MPa, max temperatura 60 °C), podłączenie elektryczne (220-240 V, 50 Hz, 10 A), wypoziomowanie za pomocą regulowanych nóżek, przymocowanie blatu i zamontowanie panelu dopasowanego, jeśli to konieczne.

INSTRUKCJA OBSŁUGI DW60M6050BB SAMSUNG

Zmywarka do naczyń — Instrukcja obsługi

Dziękujemy za zakup produktu firmy Samsung.

CE

SAMSUNG

Instrukcje bezpieczeństwa

Gratulujemy zakupu nowej zmywarki do naczyń firmy Samsung. Niniejsza instrukcja zawiera ważne informacje dotyczące montażu, użytkowania i konserwacji urządzenia. Prosimy o poświęcenie czasu na przeczytanie niniejszej instrukcji. Zawarte w niej informacje pozwalają optymalnie wykorzystać bogactwo zalet i funkcji zmywarki do naczyń.

CO TRZEBA WIEDZIEĆ O ZASADACH BEZPIECZEŃSTWA

Prosimy o dokładne przeczytanie niniejszej instrukcji w celu uzyskania wiedzy na temat bezpiecznego i efektywnego korzystania z rozlicznych zalet i funkcji nowego urządzenia. Instrukcję należy zachować do wglądu i przechowywać w bezpiecznym miejscu w pobliżu urządzenia. Urządzenia należy używać wyłącznie w celu, do którego zostało ono wyprodukowane, w sposób zgodny z niniejszą instrukcją obsługi.

Ostrzeżenia i zasady bezpieczeństwa zawarte w niniejszej instrukcji nie wyczerpują wszystkich możliwych warunków i sytuacji. Użytkownik jest odpowiedzialny za zachowanie zdrowego rozsądku i ostrożności podczas montażu, konserwacji i obsługi zmywarki do naczyń.

Ponieważ zawarte poniżej informacje dotyczące obsługi odnoszą się do różnych modeli, charakterystyka zakupionej zmywarki do naczyń może nieznacznie odbiegać od opisu zawartego w instrukcji. Część ostrzeżeń może nie mieć zastosowania. W razie pytań lub wątpliwości należy skontaktować się z najbliższym centrum serwisowym lub poszukać pomocy i informacji na stronie www.samsung.com.

WAŻNE SYMBOLE I ZASADY DOTYCZĄCE BEZPIECZEŃSTWA

Ważne symbole dotyczące bezpieczeństwa

COSTEZUE	Zagrożenia lub niebeźpieczne practyki, króre moga spowodowej pouȩne obrażeniaciała i/lub zniszczenia miena.
PROZERSOVA	Zagrożenia lub niebeźpieczne practyki, króre moga spowodowej obrażeniaciała i/lub zniszczenia miena.
PROZERSOVA	Przestrzeganie tych podstawowych zahead bezpiecieznstwa podczas korzystania ze zmywarki do naczyń pozwala agraniczych ryzyko pożaru, eksplozi, pirajużenia prądem lub obrażnychciał:
NIE probować.	NIE przy;bować.
NIE Rozmontowywać.	NIE dotykać.
NIE dotykać.	Naleź yScièle przystrzejność instrukcjji.
Wyjmij wynczek zasilania z gniazdka elektrycznychgo.	Upewnij są,łe urȩzdenie jest uziemione, abyNie doszło do pirajużenia prądem.
Zadźwoość do centrum serwisowej, aby uzyskaść pomoc.	Uwaga

Powyższe symbole ostrzegawcze zostały zastosowane dla bezpieczeństwa użytkownika i innych osób. Należy ich ściśle przestrzegać.

Instrukcję należy przechowywać w bezpiecznym miejscu i upewnić się, że kolejni użytkownicy urządzenia zapoznali się z jej treścią. W razie przekazania urządzenia należy przekazać instrukcję kolejnemu właścicielowi.

W celu ograniczenia ryzyka pożaru, porażenia prądem lub obrażeń ciała podczas korzystania z tego urządzenia należy przestrzegać podstawowych zasad bezpieczeństwa:

2. Zasady bezpieczeństwa

1. Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej, a także osoby nieposiadające odpowiedniej wiedzy i doświadczenia, bez zapewnienia nadzoru lub udzielenia instrukcji dotyczących obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
2. Do użytku w Europie: Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub po otrzymaniu informacji dotyczących bezpiecznej obsługi urządzenia i zrozumieniu związanych z nim zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.
3. Należy pilnować, aby dzieci nie bawiły się urządzeniem.
4. Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę.
5. Do urządzenia dołączono nowe przewody, których należy użyć do podłączenia go. Nie należy używać starych przewodów.
6. Jeżeli urządzenie ma otwory wentylacyjne w podstawie, nie mogą one być zasłonięte przez dywan.
7. Do użytku w Europie: Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci do 3. roku życia, o ile nie są one pod stałym nadzorem.

Instrukcje bezpieczeństwa

1. PRZESTROGA: Aby uniknąć zagrożenia związanego z nieumyślnym zresetowaniem bezpiecznika termicznego, nie należy podłączać urządzenia za pośrednictwem zewnętrznego wyłącznika, takiego jak wyłącznik czasowy, lub do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.
2. Urządzenie jest przeznaczone do użytku w gospodarstwach domowych i podobnych miejscach, takich jak:
3. kuchnie dla pracowników w sklepach, biurach i innych miejscach pracy;
4. gospodarstwa rolne;
5. hotele, motele i inne miejsca zakwaterowania dla klientów;
6. pensjonaty oferujące nocleg i śniadanie.
7. Nie zostawiać otwartych drzwi, ponieważ grozi to potknięciem.
8. OSTRZEŻENIE: Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.

4. Zasady bezpieczeństwa

INSTRUKCJE DOTYCZĄCE OBSŁUGI ZMYWARKI DO NACZYŃ

Ta zmywarka nie jest przeznaczona do użytku komercyjnego. Zmywarka została wyprodukowana z myślą o użytku domowym i w podobnych miejscach pracy i zamieszkania, takich jak:

sklepy, biura i salony,

oraz przez klientów takich placówek, jak: hostele i domy dla gości.

Urządzenia należy używać wyłącznie w gospodarstwie domowym do mycia naczyń i sztućców, zgodnie z instrukcją obsługi.

Żadne inne zastosowanie nie jest zalecane przez producenta i może być niebezpieczne.

Producent nie ponosi odpowiedzialności za szkody wynikające z błędnego lub niewłaściwego zastosowania lub obsługi.

W zmywarce nie wolno używać rozpuszczalników. Może to spowodować eksplozję.

Nie wolno wdychać ani połykać detergentu do zmywarek. Detergenty do zmywarek zawierają składniki drażniące lub powodujące korozję, które mogą spowodować poparzenie nosa, jamy ustnej lub gardła w przypadku połknięcia, a także uniemożliwić oddychanie. W przypadku spożycia lub dostania się detergentu do układu oddechowego należy natychmiast skontaktować się z lekarzem.

Należy unikać pozostawiania niepotrzebnie otwartych drzwi, gdyż można się o nie potknąć.

Nie wolno siadać na otwartych drzwiach ani opierać się o nie. Może to spowodować przewrócenie i uszkodzenie zmywarki do naczyń oraz obrażenia użytkownika.

Należy używać wyłącznie detergentów i nabłyszczaczy przeznaczonych do zastosowania w zmywarkach. Nie wolno używać płynu do mycia naczyń.

Nie należy używać środków do czyszczenia o wysokiej kwasowości.

Zbiornika na nabłyszczacz nie wolno napełniać detergentem w proszku lub w płynie. Może to spowodować uszkodzenie zbiornika.

Nieumyślne napełnienie zbiornika soli detergentem do zmywarek w proszku lub w płynie grozi uszkodzeniem układu zmiękczania wody. Przed napełnieniem zbiornika soli należy upewnić się, że wybrano właściwe opakowanie soli do zmywarek.

Należy używać wyłącznie specjalnej, gruboziarnistej soli do zmywarek, ponieważ inne typy soli mogą zawierać nierozpuszczalne dodatki, które mogą utrudnić funkcjonowanie układu zmiękczania wody.

W przypadku urządzenia z koszem na sztućce (w zależności od modelu) umieszczenie sztućców w koszu uchwytami do dołu zwiększa efektywność czyszczenia i suszenia. Noże, widelce itp. należy ustawiać rączkami do góry, ponieważ zmniejsza to ryzyko urazu.

W zmywarce nie należy umieszczać plastikowych przedmiotów nienadających się do mycia w gorącej wodzie, takich jak plastikowe opakowania, plastikowe sztućce lub naczynia.

Wysoka temperatura wewnątrz zmywarki może spowodować ich roztopienie lub zniekształcenie.

W przypadku modeli z funkcją opóźnionego startu przed dodaniem detergentu sprawdź, czy dozownik jest suchy. W razie potrzeby należy wytrzeć go do sucha. Detergent wlany do wilgotnego dozownika spowoduje jego zatkanie i może nie zostać dokładnie rozproszony.

Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA DZIECI

Urządzenie nie jest zabawką! Aby ograniczyć ryzyko odniesienia obrażeń, dzieci powinny być trzymane z dala od urządzenia. Nie wolno pozwalać im na zabawę wewnątrz lub w pobliżu zmywarki do naczyń, a także na obsługiwanie jej. Dzieci nie rozumieją związanych z tym zagrożeń. Należy ich pilnować za każdym razem, gdy pracujesz w kuchni. Istnieje niebezpieczeństwo, że dzieci zamkną się w zmywarce podczas zabawy.

Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Starsze osoby mogą korzystać ze zmywarki wyłącznie, jeśli otrzymały dokładne wyjaśnienia dotyczące jej obsługi i są w stanie obsługiwać urządzenie w bezpieczny sposób, ze świadomością wszystkich zagrożeń wynikających z nieprawidłowego użytkowania.

DETERGENTY NALEŻY TRZYMAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! Detergenty do zmywarek zawierają składniki drażniące i żrące, które w przypadku połknięcia mogą spowodować poparzenia jamy ustnej, nosa lub gardła, a także uniemożliwić oddychanie.

Dzieciom nie wolno przebywać w pobliżu otwartej zmywarki do naczyń, gdyż na obudowie mogą znajdować się pozostałości detergentu.

Przed montażem urządzenia należy sprawdzić, czy są jakiekolwiek uszkodzenia widoczne z zewnątrz. W żadnym wypadku nie wolno korzystać z uszkodzonego urządzenia. Uszkodzone urządzenia stanowią zagrożenie.

Zmywarka do naczyń musi być podłączona do źródła zasilania przy użyciu odpowiedniego gniazdka z przyłączem. Gniazdo musi być łatwo dostępne dla zamontowanej zmywarki do naczyń tak, aby można było odłączyć ją od źródła zasilania w dowolnym momencie. (Więcej informacji dostępnych jest w części „Elementy i funkcje urządzenia" na stronie 11).

Za zmywarką nie może znajdować się żadne gniazdko. Dosunięcie zmywarki do naczyń do gniazdka może powodować ryzyko przegrzania i pożaru.

Zmywarka nie może być zamontowana pod płytą grzejną. Wysokie temperatury wytwarzane przez płytę grzejną mogą spowodować uszkodzenia zmywarki do naczyń. Z tego samego powodu urządzenie nie powinno być montowane w pobliżu otwartego okna lub sprzętu oddającego ciepło, takiego jak grzałki itp.

Zmywarki do naczyń nie należy podłączać do źródła zasilania do czasu zakończenia montażu i wyregulowania sprężyny drzwi.

Przed podłączeniem urządzenia należy upewnić się, że dane na tabliczce znamionowej (napięcie i pobór prądu) odpowiadają sieci elektrycznej. W razie wątpliwości należy skontaktować się z elektrykiem.

6_Zasady bezpieczeństwa

Bezpieczeństwo korzystania z tego urządzenia elektrycznego należy zagwarantować wyłącznie poprzez stałe połączenie z odpowiednim systemem uziemienia. Kluczowe jest spełnienie podstawowych norm dotyczących bezpieczeństwa i regularna ich kontrola. W przypadku jakichkolwiek wątpliwości należy skontaktować się z elektrykiem.

Producent nie ponosi odpowiedzialności za konsekwencje niewłaściwego uziemienia (np. porażenie prądem).

Urządzenia nie należy podłączać do źródła zasilania za pośrednictwem listwy lub przedłużacza. Nie gwarantują one właściwego zabezpieczenia urządzenia (np. przed przegrzaniem).

Urządzenie można montować w środowiskach mobilnych (np. na okrętach) wyłącznie pod warunkiem przeprowadzenia oceny ryzyka przez odpowiednio wykwalifikowanego specjalistę.

Plastikowa obudowa przyłącza wody zawiera element elektryczny. Nie wolno zanurzać jej w wodzie.

W związku z zabezpieczeniem przed niekontrolowanym wypływem wody znajdują się przewody elektryczne. Węża doprowadzającego wodę nie wolno przycinać, nawet jeżeli jest zbyt długi.

Montaż, konserwacja i naprawy mogą być wykonywane wyłącznie przez wykwalifikowaną i kompetentną osobę zgodnie z krajowymi i lokalnymi przepisami dotyczącymi bezpieczeństwa. Wykonywanie napraw i innych prac przez osoby niewykwalifikowane może stwarzać zagrożenia. Producent nie ponosi odpowiedzialności za nieautoryzowane prace.

Wbudowany układ uszczelniający stanowi zabezpieczenie przed uszkodzeniami spowodowanymi przez wodę, jeżeli spełnione są następujące warunki.

Zmywarka do naczyń jest poprawnie zamontowana i podłączona. Zmywarka do naczyń jest właściwie konserwowana, a części wymieniane są, gdy jest to potrzebne. - Zawór odcinający jest zakręcony na czas dłuższej przerwy w eksploatacji urządzenia (np. podczas urlopu). - Układ uszczelniający działa nawet wtedy, gdy urządzenie jest wyłączone. Musi ono jednak pozostać podłączone do źródła zasilania.

Uszkodzone urządzenie stanowi zagrożenie. W przypadku uszkodzenia urządzenia należy odłączyć je od źródła zasilania i skontaktować się ze sprzedawcą lub serwisem.

Naprawy wykonane przez nieupoważnione osoby mogą spowodować nieprzewidywalne zagrożenia dla użytkownika, za które producent nie ponosi odpowiedzialności. Naprawy powinny być wykonywane wyłącznie przez autoryzowanego pracownika serwisu.

Wadliwe elementy należy zastępować wyłącznie oryginalnymi częściami zamiennymi. Montaż wyłącznie takich części stanowi gwarancję bezpiecznej eksploatacji urządzenia.

Przed rozpoczęciem prac konserwacyjnych należy zawsze odłączać urządzenie od źródła zasilania (poprzez wyłączenie gniazda i wyjęcie wtyczki).

Jeżeli kabel podłączeniowy jest uszkodzony, musi zostać zastąpiony specjalnym kablem dostarczonym przez producenta. Ze względów bezpieczeństwa, jego montaż musi zostać przeprowadzony wyłącznie w serwisie lub przez autoryzowanego pracownika serwisu.

Instrukcje bezpieczeństwa

W krajach narażonych na plagi karaluchów lub innych szkodników należy zwracać szczególną uwagę na utrzymywanie urządzenia i jego otoczenia w czystości. Gwarancja nie obejmuje żadnych uszkodzeń spowodowanych przez karaluchy lub inne szkodniki.

W przypadku awarii lub podczas czyszczenia urządzenia izolacja elektryczna jest całkowita tylko gdy:

• urządzenie jest odłączone od gniazda, a wtyczka jest wyjęta,
• urządzenie jest wyłączone z sieci,
• bezpiecznik sieciowy jest wyłączony,
• bezpiecznik gwintowy jest zdemontowany (kraje, w których jest stosowany).

W urządzeniu nie wolno wprowadzać żadnych modyfikacji bez zgody producenta.

Nie wolno otwierać obudowy urządzenia.

Ingerencja w połączenia i części elektryczne oraz części mechaniczne jest bardzo niebezpieczna i grozi nieprawidłowościami w działaniu oraz porażeniem prądem.

Naprawy urządzenia podczas okresu gwarancji mogą być wykonywane wyłącznie przez pracownika serwisu autoryzowanego przez producenta. W przeciwnym razie gwarancja straci ważność.

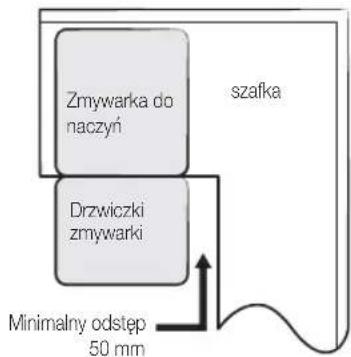

Podczas montażu sprawdź, czy wokół urządzenia jest wystarczająco dużo miejsca, aby zapewnić prawidłową wentylację.

Jeśli przestrzeń między urządzeniem a zlewem nie jest wystarczająca, może to spowodować uszkodzenie zlewu lub pojawienie się pleśni.

Ustawienie poziomu twardości wody wybrane w zmywarce musi być odpowiednie dla miejsca zamieszkania.

(Więcej informacji dostępnych jest w części "Tryb układu zmiękczania wody (Ustawienie poziomu twardości wody)" na stronie 19).

8_Zasady bezpieczeństwa

INSTRUKCJE DOTYCZĄCE OZNACZENIA WEEE

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek nieprawidłowego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Informacja na temat zobowiązań firmy Samsung w zakresie ochrony środowiska i określonych obowiązków regulacyjnych dotyczących produktu, np. związanych z rozporządzeniem REACH, dyrektywą WEEE, utylizacją baterii, znajduje się na naszej stronie internetowej poświęconej zrównoważonemu rozwojowi, dostępnej za pośrednictwem witryny Samsung.com.

Spis treści

ELEMENTY I FUNKCJE URZĄDZENIA

11 Budowa zmywarki 14 Panel sterowania 17 Komunikaty

19 Tryb układu zmiękczania wody (Ustawienie poziomu twardości wody) 20 Ładowanie soli do układu zmiękczania 21 Stosowanie detergentu 22 Używanie nabłyszczacza 23 Jak korzystać z programu Multi tab

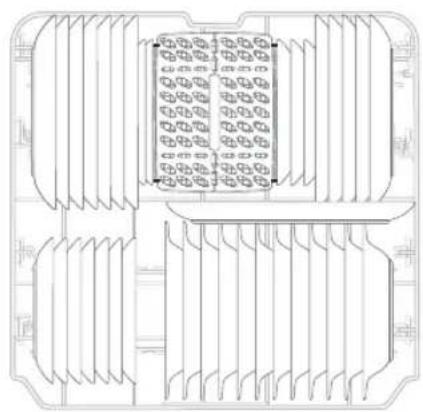

ŁADOWANIE KOSZY ZMYWARKI

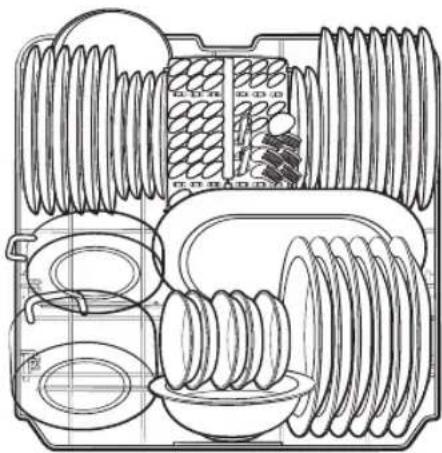

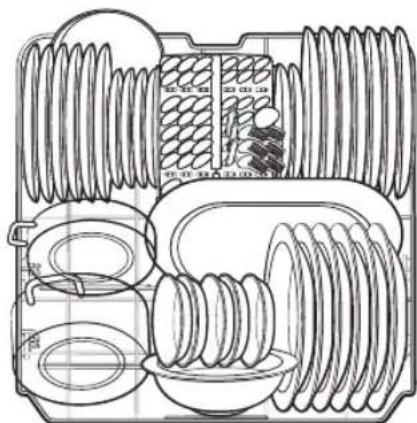

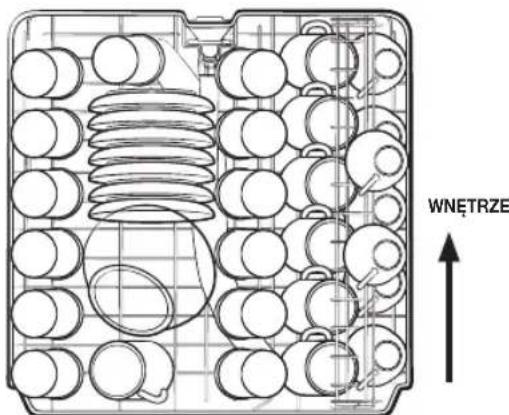

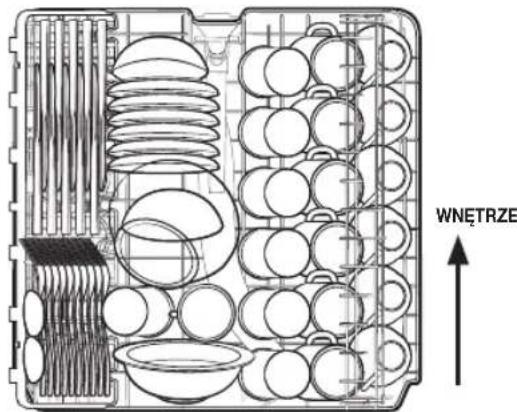

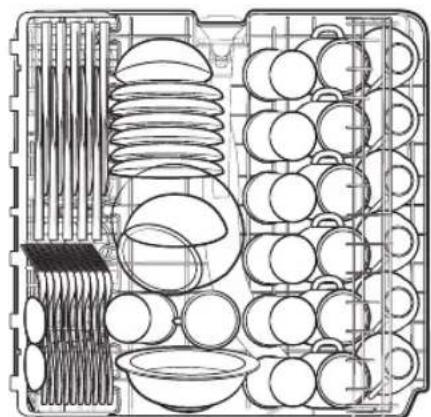

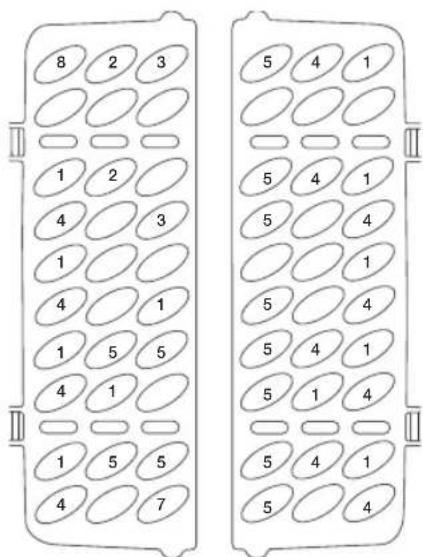

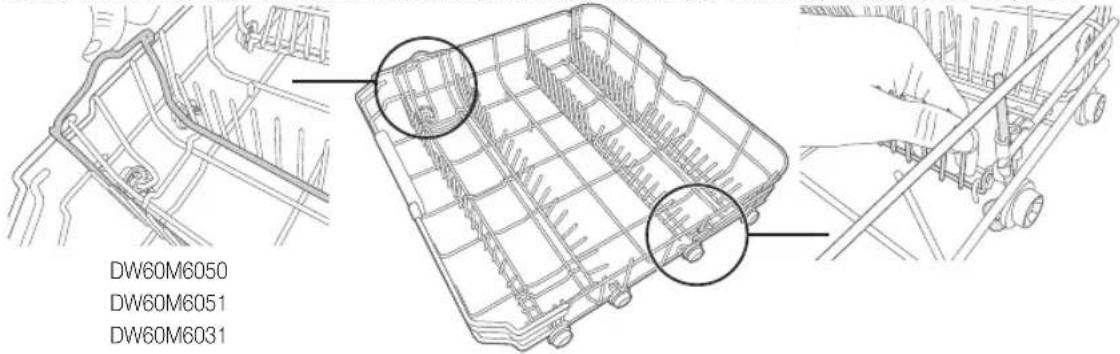

24 Ładowanie górnego kosza 26 Ładowanie dolnego kosza 26 Składanie kolców dolnego kosza 27 Szuflada na sztućce 29 Typy przyborów/naczyń, które można myć w zmywarce

PROGRAMY ZMYWANIA

30 Włączanie urządzenia 30 Zmiana programu 31 Po zakończeniu cyklu zmywania 31 Tabela cykli zmywania

CZYSZCZENIE I KONSERWACJA

33 Czyszczenie filtrów 34 Czyszczenie ramion natryskowych 34 Czyszczenie drzewiczek 34 Konserwacja zmywarki 34 Ochrona przed mrozem 35 Jak konserwować zmywarkę

MONTAŻ ZMYWARKI DO NACZYŃ

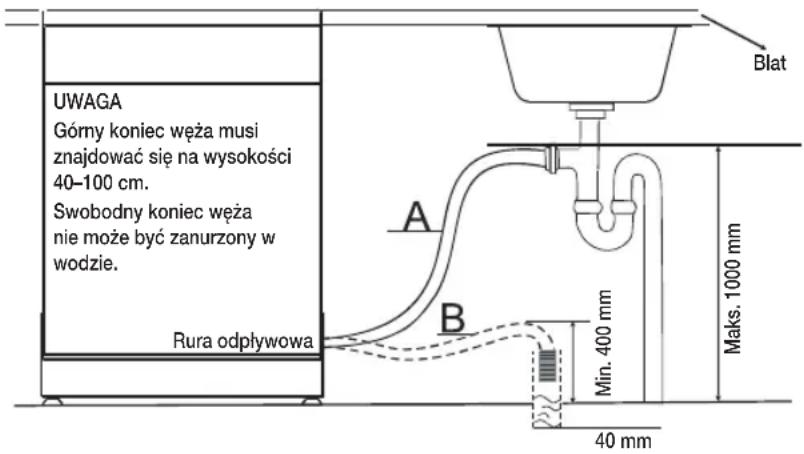

36 Przyłącze i spust wody 38 Podłączanie węży odpływowych 38 Ustawianie urządzenia 38 Uruchamianie zmywarki

INSTALACJA ZMYWARKI

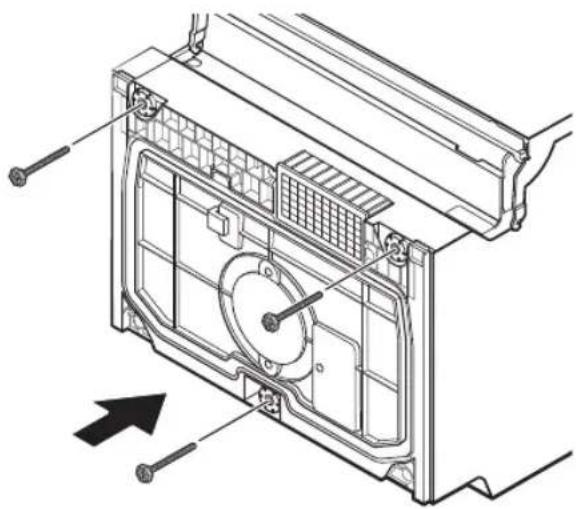

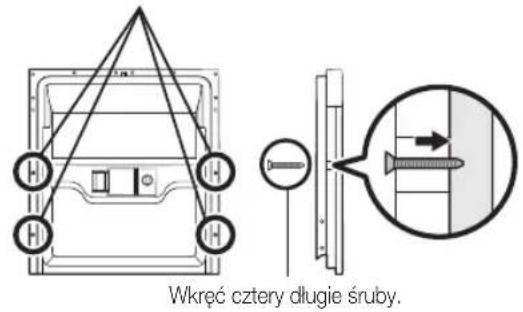

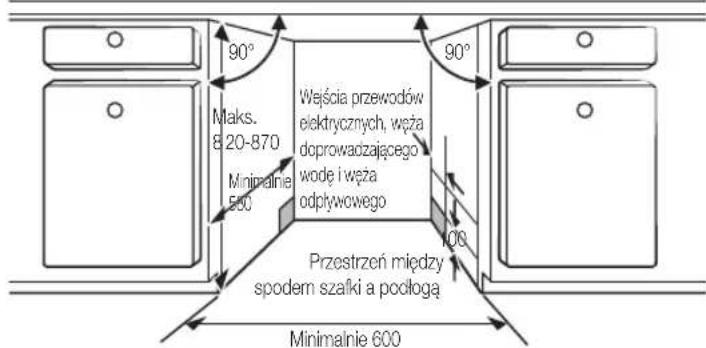

39 Zmywarka do montażu pod blatem, do częściowej zabudowy, do całkowitej zabudowy

ROZWIĄZYWANIE PROBLEMÓW

45 Zanim zadzwonisz do serwisu 48 Kody błędów

DODATEK

49 Dane techniczne 50 Wymiary produktu

10_Spis treści

Elementy i funkcje urządzenia

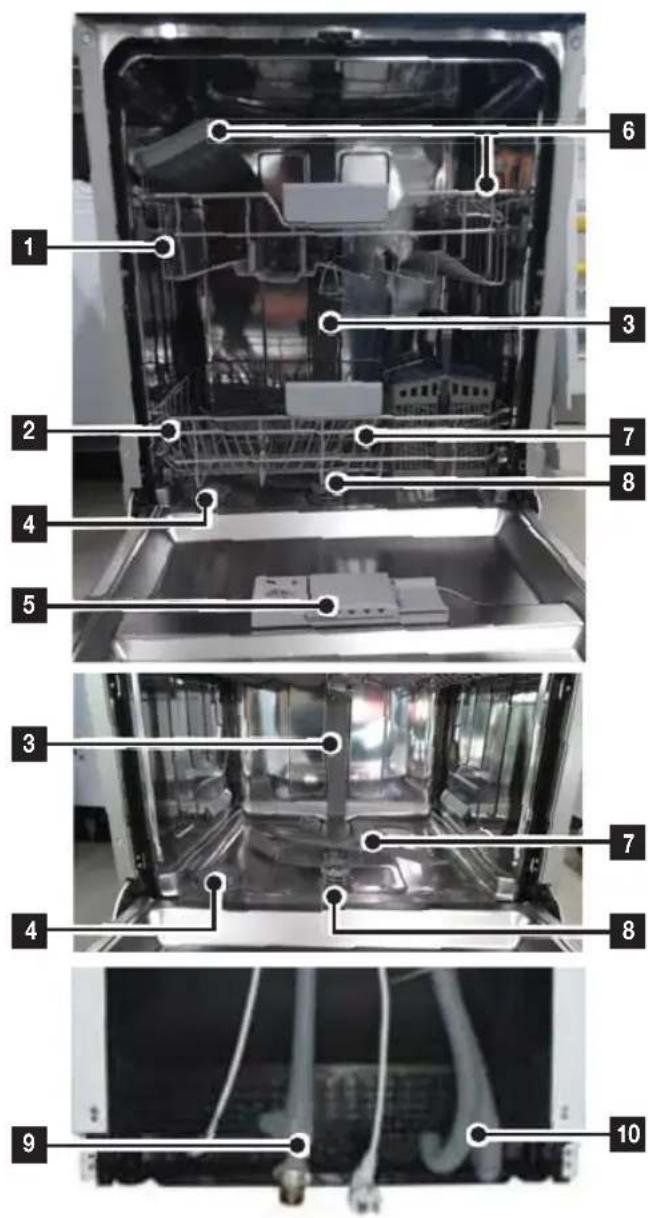

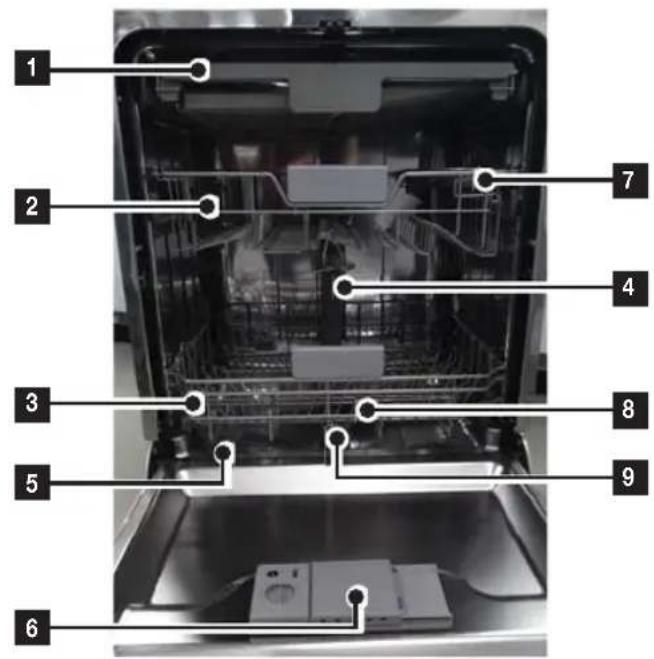

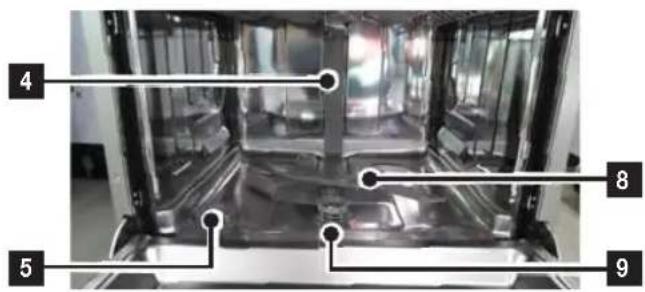

BUDOWA ZMYWARKI

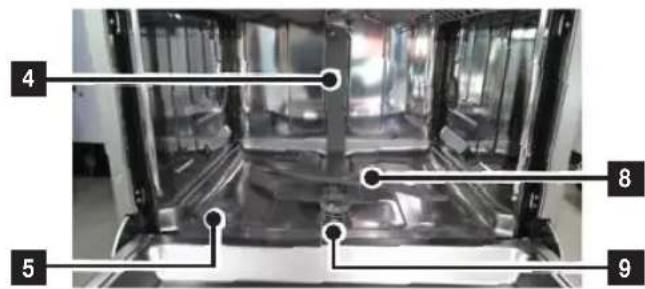

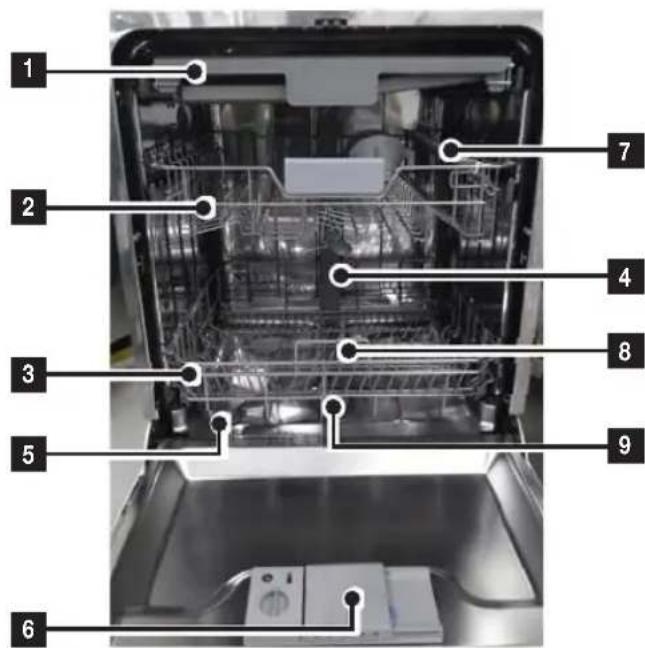

Przód i tył (DW60M6050 /DW60M6031 )

1	Trzeci kosz
2	Gómy kosz
3	Dolny kosz
4	Dysza przyewodu
5	Pojemnik na sąl
6	Dozownik
7	Polka na filizanki
8	Ramiona natryskowe
9	Zespól filtra

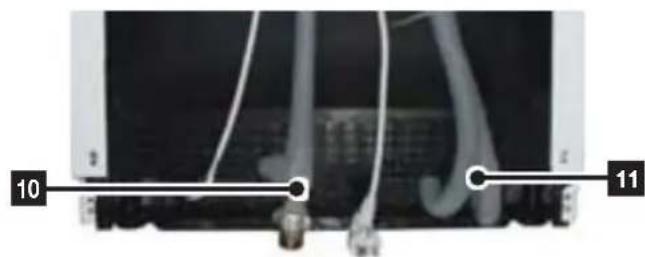

10	Wąź doprowadzajczy wode
11	Wąź odphywowy

Akcesoria: instrukcja obsługi, lejek do soli, kosz na sztućce.

Elementy i funkcje urządzenia

Przód i tył (DW60M6051**)

1 Trzeci kosz

2 Gómy kosz

3 Dolny kosz

4 Dysza przywodu

5 Pobjemnik na sól

6 Dozownik

7 Półka na filizanki

8 Ramiona natryskowe

9 Zespól filtra

10 Wąź doprowadzajczy wode

11 Wąź odphywowy

Akcesoria: instrukcja obsługi, lejek do soli, kosz na sztućce.

1 Gómy kosz

2 Dolny kosz

3 Dysza przywodu

4 Pobjemnik na są

5 Dozownik

6 Półka na filizanki

7 Ramiona natryskowe

8 Zespól filtra

9 Wąź doprowadzacje wode

10 Wąź odplywowy

Akcesoria: instrukcja obsługi, lejek do soli, kosz na sztućce.

Elementy i funkcje urządzenia

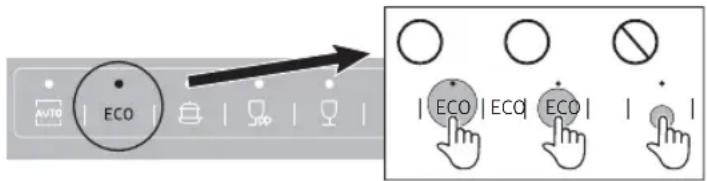

PANEL STEROWANIA

1 Zasilanie Nacijsij ten przycisk, aby uruchomic zmywarkę: wyświetlacz zaȩwicki są.
2 Program Nacijsiecie przycisku umozliwa wybor odpowiedniego programu.
3 Załadunek do połowy	W przypadku zmywania niewielkiej ilosci przyzemiotów nalezy uzywać tylko górngo lub dolnégo kosza. Zmniejsza to zuzyme prądu. Nacijsij przycisk Załadunek do połowy, aby wybrać dolny lub górný kosz.
4 Blokada sterowania	Przy uzyciu tej funckjiłąbokowa przyciski na panelu sterowania. Dzięki temu;dziecko nie uruchomi przypadkowo zmywarki. Aby zblokowania lub odlbowoczą przyciski na panelu sterowania, przytrzymaj przyciskiBlokada sterowania przy trzy (3) sekundy.
5 Okienko wyświelacza Syngnalizator czasu przy, czas opóznienia, kody będów itp.
6 Start	Aby Rozpoczność program, nacijsij przycisk Start przy zamknieciem drzwi urzystzenia. *Resetowanie: aby anulować aktualnie uruchomiony program i wypompować wodęze zmywarki, nacijsij przytrzymaj przycisk Start przy trzy (3) sekundy. Po zresetowaniu zmywarki wybialyz program i opcie, a nastepnie nacijsij przycisk Start,aby ponownie uruchomic zmywarkę.
7 Opólniomy start	Jeść chcesz opółNIC Rozpoczȩcie zmywania, nacijsij ten przycisk. Rozpoczȩciezmywaniaość opółNIC o maksmalnie 24 godziny. Kaźde nacijsiec przyciskuoznacza przyopólnienie Rozpoczȩcia zmywania o jeder godzine.
8 Higiena	Nacijsij przycisk Higiena, aby uzyskać najwyźsy poziom higiery zmywarki do naczyń. Temperatura przy ostatecznym plukaniDynosi 67°C i utrzymieme sąpez kilka minut. Ta funkcjaMZpieby uzywana we wszystkich programach pozaSzybkie zmywanie i Zmywanie wstepne.
9 Multi tab	Zmywarka oferuje program Multi tab, do krógoNie uzywa sie soldi nablyszczacza,lecztabletki typu Multi tab. Opcje tym�na wybrać tylko z programem Intensywny,Automatyczny lub Ekologiczny.

Gdy drzwiczki są otwarte, działa wyłącznie przycisk Power (Zasilanie). - Opcje (Multi tab, Opóźniony start i/lub Załadunek do połowy) można wybrać wyłącznie przed rozpoczęciem programu.

WAŻNE: Aby w pełni wykorzystać możliwości zmywarki, przy jej pierwszym użyciu należy przeczytać całą instrukcję obsługi.

1 Power (Zasilanie) Naciśnij ten przycisk, aby uruchomić zmywarkę: wyświetlacz zaświeci się. 2 Cykl Naciśnięcie przycisku umożliwia wybór odpowiedniego programu.

3 Górný kosz	Po wybraniu opcj Górný kosz dzialać bèdzie tylko dysza górnego kosza. Dolna dysza nie bèdzie dzialać. Ta funkacja stuzy do zmywania mniejszej ilość naczyń lub szklanek umieszczonych w górmym koszu.
	Po wybraniu opcj Górný koszazolewy umieśćnaczynia, szkloon itp. tylko w górmym koszu. Zmywarka nie umyje przydetmiotów umieszczonych w dolnym koszu. Wybor opcj Górný kosz powoduje skrocenie czasu trwania cyklu i zmiejszenie zużycia prȩdu.
4 Dolny kosz	Po wybraniu opcj Dolny kosz dzialać bèdzie tylko dysza dolnego kosza. Górna dysza nie bèdzie dzialać. Ta funkacja stuzy do zmywania mniejszej ilość naczyń lub szklanek umieszczonych w dolnym koszu.
	Po wybraniu opcj Dolny koszazolewy umieśćnoprzemioty, szkloon itp. tylko w dolnym koszu. Zmywarka nie umyje przydetmiotów umieszczonych w górmym koszu. Wybor opcj Dolny kosz powoduje skrocenie czasu trwania cyklu i zmiejszenie zużycia prȩdu.
5 Higiena	Naciśnij przyczisk Higiena, aby uzyskać najwyźyszzy poziom higieny zmywarki do naczyń. Temperatura przy ostatecznym plukaniwuynosi 67 °C i utrzymiJE są przykila minut. Ta funkacja sąbyć uzywana we wzystkich programach poza Szybkie zmywanie i Zmywanie wstepone.
6 Multi tab	Zmywarka oferujeprogram Multi tab, do któregoNie uzywa sie soli i nablyszczacza, lecz tabletki typu Multi tab. Z tej opcj można korzystać we wzystkich programach oprocz Automatyczny, Szybkie zmywanie i Zmywanie wstepone.

Elementy i funkcje urządzenia

7 Blokada sterowania

Przy użyciu tej funckcj można zablokowania przycisci na panelu sterowania. Dzięki temu;dziecko nie uruchomi przypadkowo zmywarki.Aby zablokowania lub odlbokowania przycisci na panelu sterowania, przytrzymaj przyciskiBlokada sterowania przy trzy (3) sekundy.

8 Wskaźnik

Jeźeli wskȩznik Uzupelnianie nabłyszczacza lub Uzupelnianie soli świeci są, oznacza to, są konieczne jest uzupelnienie nabłyszczacza lub soli.Wskaźnik Opólzniony startJesli wskȩznik „Opólzniony start" świeci są, sąwy wybrać opcie „Opólzniony start".Wskaźnik Uzupelnianie nabłyszczaczaJezeli wskȩznik „Uzupelnianie nabłyszczacza" świeci są, oznacza to, są w zmywarce do naczyń jest sąmć nabłyszczacza i sąwy go uzupelnić.Wskaźnik Uzupelnianie soliJezeli wskȩznik „Uzupelnianie soli" jest sączony, oznacza to, są w zmywarce do naczyń jest sąmć go są upelnić.

9 Wyświetlacz Pokazuje pozostały czas, kod błędu lub czas opóźnienia.

10 Opólniory start	Jeść chcesz opółNIC Rozpoczȩcie zmywania, naciśnij ten przycisk. Rozpoczȩcie zmywania要去 opółNIC o maksymalnie 24 godziny. Kaźde naciȩść przycisku oznacza opółȩniarozpoczȩcia zmywania o jeder godzȩ.
11 Start	Aby Rozpoczȩć program, naciśnij przycisk Start przyzmȩciem drzwi urzemdenia.*Resetowanie: aby anulować aktualnie uruchomiony program i wypompowej wode ze zmywarki, naciśnij i przytrzymaj przycisk Start przy trzy (3) sekundy. Po zresetowaniu zmywarki wybierz program i opȩ, a nastepnie naciȩń przycisk Start, aby ponownie uruchomic zmywarke.

Opcje (Multi tab, Załadunek do połowy, Opóźnienie, Higiena) można wybrać przed rozpoczęciem programu.

Aby zapobiec utracie czułości płytki dotykowej, postępuj zgodnie z następującymi wskazówkami:

Dotykaj środkowej części każdego przycisku jednym palcem. Nie naciskaj. - Regularnie czyść powierzchnię przycisków dotykowych miękką, wilgotną szmatką. Uważaj, aby nie dotykać więcej niż jednego przycisku dotykowego na raz, jeśli nie wymaga tego instrukcja.

KOMUNIKATY

1 kony programów Naci内分泌 Program, aby wybrać dany program.
Intensywny Mocno zabrudzone przemioty, w tym gamki i patelnie
Zmywanie automatyczne	Lekko lub mocno zabrudzone przemioty uzytku codzienego, automatyczne wykrywanie poziomu zabrudzenia.
ECO Ekologiczny	Normalnie zabrudzone przemioty uzytku codzienego, obnizone zuzyme przydu wody.
Ekspresowy Normalne przemioty uzytku codzienego, krótki czas trwania.
Szybkie zmywanie	Lekko zabrudzone przemioty, bardzo krótki czas trwania. (DW60M6050/DW60M6051/DW60M6031)
Delikatny Lekko zabrudzone delikatne przemioty.
Zmywanie wstepne	Plukanie w zimnej wodzie w celu usuniecia zabrudzeń przem Rozpoczeciem在内的 programu.
2 Wysiewitlacz Pokazuje pozostalyczas, kod blegdu lub czas opoźnienia.
Wskaźniki uzupelniania	Jeźeli wskaznik Uzupelnianie nablyszczacza lub Uzupelnianie soli świeci są, oznacza to, ze konieczne jest uzupelnienie nablyszczacza lub soli.
Wskaźnik Uzupelnianie nablyszczacza	Jeźeli wskaznik Uzupelnianie nablyszczacza lub Uzupelnianie soli świeci są, oznacza to, ze konieczne jest uzupelnienie nablyszczacza lub soli. Wieciej informacja o uzupelnianiu zbiornika nablyszczacza znejduje są w czȩci „Kiedy napelniac dozownik nablyszczacza" na stronie 22.
Wskaźnik Uzupelnianie soli	Jeźeli wskaznik „Uzupelnianie soli" jest wączony, oznacza to, ze w zmywarce do naczyń jest mało soli i daneź je uzycki. Wieciej informacja o uzupelnianiu zbiornika soli znejduje są w czȩci „Ładowanie soli do okladu zmiekczania" na stronie 20.

Elementy i funkcje urządzenia

1 kony programów Nacijsnij przycisk Program, aby wybrać dany program.
AUTO Zmywanie automatyczne	Lekko lub mocno zabrudzone przydmioty uzytku codziennego, automatyczne wykrywanie poziomu zabrudzenia.
ECO Ekologiczny	Normainie zabrudzone przydmioty uzytku codziennego, obnizone zuźycie prȩdu i wody.
Intensywny Mocno zabrudzone przydmioty, w tym garnki i patelnie
Szybkie zmywanie	Lekko zabrudzone przydmioty, bardzo krótki czas trwania. (DW60M6050/ DW60M6051/DW60M6031)
Delikatny Lekko zabrudzone delikatne przydmioty.
Ekspresowy Normalne przydmioty uzytku codziennego, krótki czas trwania.
Zmywanie wstepne	Plukanie w zimnej wodzie w celu usuniecía zabrudzeń przyd现阶段 Rozpoczeciem innego programu.
2 Wskaźniki uzupelniania	Jeźeli wskaznik Uzupelnianie nablyszczacza lub Uzupelnianie soli swieci są, oznacza to, ze konieczne jest uzupelnienie nablyszczacza lub soli.
Wskaźnik Uzupelnianie soli	Jeźeli wskaznik „Uzupelnianie soli" jest wączony, oznacza to, ze w zmywarce do nacZY jest malo soli i sąwy są uzupelnic. Wieciej informaci o uzupelnianiu zbiornika soli znajduje są w czȩci „Ladowanie soli do ukuładu zmiekczania" na stronie 20.
Wskaźnik Uzupelnianie nablyszczacza	Jeźeli wskaznik Uzupelnianie nablyszczacza lub Uzupelnianie soli swieci są, oznacza to, ze konieczne jest uzupelnienie nablyszczacza lub soli. Wieciej informaci o uzupelnianiu zbiornika nablyszczacza znajduje są w czȩci „Napelnianie zbiornika nablyszczacza" na stronie 22.
Wskaźnik Opólniomy start	Jeśli wskaznik „Opólniomy start" swieci są, sąły wybrać opcję „Opólniomy start".
3 Wysiewietlacz Pokazuje pozostaly czas, kod będu lub czas opólnienia.

Korzystanie z detergentu i układu zmiękczania wody

TRYB UKŁADU ZMIĘKCZANIA WODY (USTAWIENIE POZIOMU TWARDOŚCI WODY)

Zmywarka umożliwia dostosowanie zużycia soli do twardości używanej wody. Ma to na celu zoptymalizowanie poziomu zużycia soli. Aby ustawić poziom zużycia soli, należy wykonać następujące czynności:

1. Włącz urządzenie.
2. Naciśnij i przytrzymaj przycisk Zmywanie wstępne lub Program, aby uruchomić konfigurację układu zmiękczania wody w ciągu 60 sekund od włączenia urządzenia;

Naciśnij przycisk Zmywanie wstępne lub Program, aby wybrać właściwy zestaw ustawień, dostosowany do warunków lokalnych. Zestawy zmieniają się w następującej kolejności: H1 → H2 → H3 → H4 → H5 → H6. Regulację należy wykonać zgodnie z poniższą tabelą.

• Ustawienie fabryczne: H3 (EN 50242)
• Odczekaj 5 sekund, aby zakończyć konfigurację urządzenia.

TWARDOSć WODY				Pozycja Pokretta	Zuźycie soli(g/cyki)
°dH°fH°	Clark mmol/l
0-5 0-9 0-6	0-0,94 H1		0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17	21-30	15-21	2,1-3,0	H3	12
18-22	31-40	22-28	3,1-4,0	H4	20
23-34	41-60	29-42	4,1-6,0	H5	30
35-55	61-98	43-69	6,1-9,8	H6	60

1 dH (skala niemiecka) = 0,178 mmol/l 1 Clark (skala brytyjska) = 0,143 mmol/l 1 fH (skala francuska) = 0,1 mmol/l

Informację o twardości lokalnej wody w sieci można uzyskać w miejscowym zakładzie wodociągowym.

UKŁAD ZMIĘKCZANIA WODY

Twardość wody jest w każdym miejscu inna. Jeśli woda używana w zmywarce jest twarda, na naczyniach i sztućcach może utworzyć się osad. Urządzenie jest wyposażone w specjalny układ zmiękczania wody korzystający z soli przeznaczonej specjalnie do usuwania kamienia i minerałów z wody.

[Osad na sztućcach]

Korzystanie z detergentu i układu zmiękczania wody

ŁADOWANIE SOLI DO UKŁADU ZMIĘKCZANIA

Należy korzystać wyłącznie z soli przeznaczonej do użycia w zmywarkach.

Pojemnik na sól znajduje się pod dolnym koszem i należy go napełniać w sposób następujący:

UWAGA

• Należy używać wyłącznie soli przeznaczonej SPECJALNIE do użycia w zmywarkach. Jakakolwiek inna sól, która nie jest przeznaczona specjalnie do użycia w zmywarkach, a zwłaszcza sól kuchenna, spowoduje uszkodzenia układu zmiękczania wody. Producent nie odpowiada za uszkodzenia spowodowane użyciem niewłaściwej soli i nie usuwa ich w ramach gwarancji.
• Pojemnik na sól należy napełniać na krótko przed uruchomieniem pełnych programów zmywania. Zapobiegnie to pozostawianiu ziarenek soli, które mogłyby się rozsypać, lub słonej wody przez dłuższy czas na spodzie urządzenia, co może powodować korozję.
• Po pierwszym cyklu zmywania kontrolka na panelu sterowania gaśnie.
• Wyjmij dolny kosz i odkręć korek pojemnika na sól.

1. Jeśli pojemnik jest napełniany po raz pierwszy, wypełnij go w 2/3 objętości wodą (około 1 litra).
2. Włóż koniec otrzymanego w zestawie lejka do otworu i wsyp do niego około 1,5 kg soli. Wypływanie niewielkiej ilości wody z pojemnika na sól jest normalnym zjawiskiem.

1. Ostrożnie dokręć ponownie korek.

1. Kontrolka ostrzegawcza zazwyczaj gaśnie po napełnieniu pojemnika na sól.

• Sól w pojemniku należy uzupełnić, gdy tylko zaświeci się kontrolka ostrzegawcza soli na panelu sterowania. Chociaż pojemnik na sól jest wystarczająco napełniony, kontrolka może zgasnąć, dopóki sól się całkowicie nie rozpuści. Jeśli kontrolka ostrzegawcza soli nie jest widoczna na panelu sterowania, moment, kiedy należy uzupełnić sól w układzie zmiękczania wody, można ocenić po liczbie cykli wykonanych przez zmywarkę.
• Jeżeli dużo substancji wylało się do wnętrza zmywarki do naczyń, uruchom program Zmywanie wstępne, aby ją wyczyścić.

20_Korzystanie z detergentu i układu zmiękczania wody

STOSOWANIE DETERGENTU

Wszystkie programy zmywania wymagają umieszczenia detergentu w zbiorniku.

Aby uzyskać najlepsze efekty, należy dodać ilość detergentu odpowiednią dla wybranego programu.

PRZESTROGA: Należy korzystać wyłącznie z detergentów do zmywarek. Zwykłe detergenty wytwarzają zbyt dużo piany, co może prowadzić do obniżenia efektywności lub nieprawidłowego działania zmywarki do naczyń.

OSTRZEŻENIE: Nie wolno połykać detergentu do zmywarek. Należy unikać wdychania oparów. Detergent do zmywarek zawiera drażniące i żrące substancje chemiczne, które są zagrożeniem dla układu oddechowego. Jeżeli detergent do zmywarek został połknięty lub jego opary dostały się do układu oddechowego, należy natychmiast skontaktować się z lekarzem.

OSTRZEŻENIE: Detergent do zmywarek należy przechowywać w miejscu niedostępnym dla dzieci.

Napełnianie dozownika detergentu

1. Otwórz klapkę dozownika detergentu poprzez pchnięcie uchwytu odblokowującego.

Klapka jest otwierana zawsze po zakończeniu programu zmywania.

1. Dodaj do zbiornika na detergent ilość zalecaną do głównego zmywania.
2. Zamknij klapkę - przesuń ją w lewo i następnie naciśnij.

Nie ma oddzielnego przycisku do stosowania detergentu w tabletkach.

1. Aby uzyskać lepsze efekty zmywania, zwłaszcza gdy zmywane przedmioty są bardzo zabrudzone, umieść niewielką ilość detergentu (około 8 g) w drzwiach. Zostanie on użyty w fazie zmywania wstępnego.

Korzystanie z detergentu i układu zmiękczania wody

UŻYWANIE NABŁYSZCZACZA

Napełnianie zbiornika nabłyszczacza

Gdy na panelu sterowania zaświeci się wskaźnik Uzupełnianie nabłyszczacza, należy uzupełnić nabłyszczacz. Zmywarka została zaprojektowana z myślą o stosowaniu wyłącznie nabłyszczacza w płynie. Użycie nabłyszczacza w proszku grozi zablokowaniem otworu zbiornika i awarią zmywarki. Nabłyszczacz poprawia efektywność suszenia zmywarki.

PRZESTROGA: Nie należy umieszczać zwykłego detergentu w zbiorniku nabłyszczacza.

1. Odkręć korek zbiornika nabłyszczacza, obracając go w kierunku przeciwnym do ruchu wskazówek zegara. Dodanie nabłyszczacza do detergentu w tabletkach poprawia skuteczność suszenia.
2. Napelnij zbiornik nabłyszczacza. Podczas napelniania zbiornika nabłyszczacza należy patrzeć przez okienko wskaźnika. PRZESTROGA: Nie należy napelniać zbiornika powyżej wskaźnika poziomu napelnienia. Nadmiar nabłyszczacza może się rozlać podczas programu zmywania.
3. Ustaw pokrętło poziomu nabłyszczacza w położeniu od 1 do 6. Im wyższa liczba, tym więcej nabłyszczacza zużywa zmywarka. Jeśli nie możesz obrócić pokrętła nabłyszczacza, spróbuj użyć monety.
4. Zamknij korek zbiornika nabłyszczacza, obracając go w kierunku ruchu wskazówek zegara.

22_Korzystanie z detergentu i układu zmiękczania wody

JAK KORZYSTAĆ Z PROGRAMU MULTI TAB

Zmywarka oferuje program Multi tab, do którego nie używa się soli i nabłyszczacza, lecz tabletki typu 3 w 1. Opcję tę można wybrać tylko z programem Intensywny lub Ekologiczny.

Z opcją Multi tab należy korzystać wyłącznie z tabletkami Multi tab. Korzystanie z tabletek Multi tab w innych programach może negatywnie wpłynąć na efekty zmywania.

1. Włóż tabletkę typu Multi tab do pojemnika i uruchom program Multi tab.
2. Zamknij pokrywkę i dociśnij ją, żeby się zatrzasnęła.

Podczas używania kompaktowych detergentów Multi tab należy sprawdzić, czy klapka poprawnie się zamyka.

UWAGA: Wszystkie detergenty należy przechowywać w miejscu niedostępnym dla dzieci. Detergent należy dodawać do dozownika bezpośrednio przed uruchomieniem zmywarki.

Ładowanie koszy zmywarki

W celu uzyskania optymalnych efektów działania zmywarki kosze należy ładować zgodnie z poniższymi wskazówkami. Wygląd i wyposażenie koszy i koszyków na sztućce są różne w zależności od modelu.

Środki ostrożności dotyczące ładowania koszy zmywarki

Jeśli na naczyniach znajdują się duże ilości resztek jedzenia, należy je zeskrobać. Nie trzeba płukać naczyń pod bieżącą wodą. Naczynia należy umieszczać w zmywarce w następującej kolejności:

1. Przedmioty takie jak: kubki, szklanki, garnki, patelnie itp. należy ustawiać dnem do góry.
2. Przedmioty zakrzywione lub z wgłębieniami powinny być tak nachylone, aby woda mogła z nich swobodnie wypływać.
3. Naczynia powinny być ustawione stabilnie, aby się nie przewróciły.
4. Naczynia nie mogą przeszkadzać w swobodnym ruchu ramion natryskowych podczas zmywania. W zmywarce nie należy zmywać bardzo małych przedmiotów, ponieważ mogą wypaść z koszy.

Wyjmowanie naczyń

Aby woda nie kapała z naczyń w górnym koszu na naczynia w dolnym koszu, zaleca się opróżnienie najpierw dolnego kosza, a następnie górnego.

ŁADOWANIE GÓRNEGO KOSZA

Górny kosz jest przeznaczony na bardziej delikatne i lżejsze naczynia, jak szklanki, filiżanki i spodki oraz talerze, miseczki i płaskie patelnie (o ile nie są zbyt brudne).

Ustaw naczynia tak, aby nie poruszały się pod wpływem strumienia wody. Szklanki, kubki i miski ustawiaj zawsze dnem do góry.

DW60M6050 DW60M6051 DW60M6013 (Zastawa 14-osobowa)

DW60M6040 (Zastawa 13-osobowa)

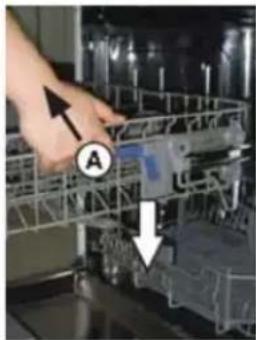

Regulacja górnego kosza

Wysokość górnego kosza można wyregulować w celu uzyskania większej ilości miejsca na duże przedmioty w górnym lub dolnym koszu.

1. Aby obniżyć górny kosz, naciśnij przełączniki "A" po lewej i prawej stronie górnego kosza, jednocześnie delikatnie ściągając górny kosz w dół.
2. Aby podnieść górny kosz, należy pociągnąć go w górę bez korzystania z przełączników.

4 PRZESTROGA: Zalecamy dostosowanie wysokości górnego kosza przed załadowaniem naczyń. Regulowanie kosza po załadowaniu naczyń może spowodować ich uszkodzenie.

Aby obniżyć położenia Aby podnieść połączenia

Ładowanie koszy zmywarki

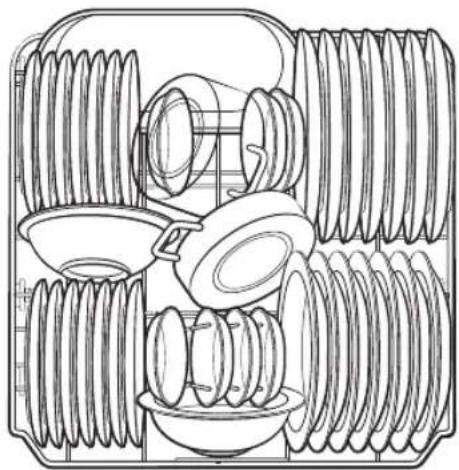

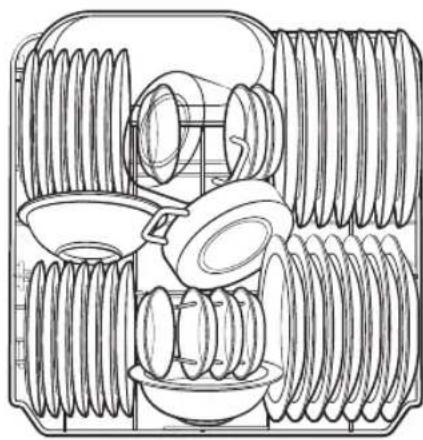

ŁADOWANIE DOLNEGO KOSZA

Zalecamy, aby duże przedmioty, których zmywanie jest najtrudniejsze, wkładać do dolnego kosza: garnki, patelnie, pokrywki, półmiski i miski. Należy je umieszczać w sposób pokazany na rysunku po prawej stronie.

Pokrywki i półmiski najlepiej umieścić z boku kosza, aby nie utrudniały one ruchu górnego ramienia natryskowego. Garnki, miski itp. należy zawsze wkładać dnem do góry.

Głębokie garnki należy ustawić na ukos, aby woda lepiej z nich wypływała.

Dolny kosz zawiera składane rzędy zębów, co umożliwia wkładanie większych garnków lub większej ilości garnków lub patelni.

DW60M6050 DW60M6051 DW60M6031 (Zastawa 14-osobowa)

DW60M6040 (Zastawa 13-osobowa)

Długie przybory do nakładania i duże noże należy kłaść na półce, aby nie przeszkadzały w obrocie ramion natryskowych.

SKŁADANIE KOŁCÓW DOLNEGO KOSZA

Dla ułatwienia kładzenia garnków i patelni można złożyć kolce i/lub składane zęby w sposób pokazany na rysunku poniżej.

Ładowanie koszy zmywarki

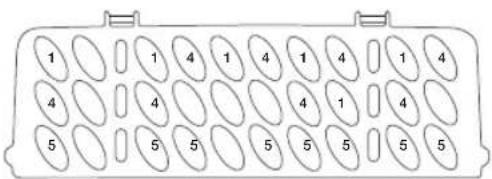

SZUFLADA NA SZTUĆCE

Sztućce należy umieścić w specjalnej szufladzie, rączkami do dołu: łyżki należy wkładać pojedynczo do odpowiednich przegródek. Szczególnie długie przybory należy umieścić poziomo z przodu górnego kosza.

1 Łyżki stolowe 5 Łyȩczki do serowe

2 Widelce 6 Łyźki do naklasăte

3 Noże 7

4 Łyȩczki do herbaty 8 Łyȩka wazowej

Widelce do nakladania

OSTRZEŻENIE

• Żadne przedmioty nie mogą wystawać przez spód.
• Ostre przedmioty należy zawsze umieszczać ostrym końcem w dół!

Ładowanie koszy zmywarki

DW60M6040**

1 Łyzycki stofowe 5 Łyȩczki deserowej

2 Widelce 6 Łyzycki do naklas榔ary

3 Noże 7

4 Łyȩczki do herbaty 8 Łyzyki wazowej

Widelice do nakladania

OSTRZEŻENIE

• Żadne przedmioty nie mogą wystawać przez spód.
• Ostre przedmioty należy zawsze umieszczać ostrym końcem w dół!

28. Ładowanie koszy zmywarki

TYPY PRZYBORÓW/NACZYŃ, KTÓRE MOŻNA MYĆ W ZMYWARCE

Nie można Można w ograniczonym zakresie
Plastikowe przydmioty, króre nie są odpome na wysoka temperature.	Niekotre typy szklanek moga zmatowej po wielokrotnym zmywaniu.
Starsze sztuce z klejonymi elementami nie są odpome na wysoka temperature.	Elementy srebrne i aluminowo Major skłonność do bląȩćcia podczas zmywania.
Klejone sztuce lub naczyna.	Wzory szkliwione moga plówn, jesto są czego zmywane w zmywarce.
Przydmioty miedziane i cynowe. Szklanki ze szka ołowiewego.
Przydmioty ze stali podatne na rdź.
Drewniane polmiski.
Przydmioty wykonane z włókien syntetycznych.

Nie należy próbować zmywać przedmiotów zabrudzonych popiołem z papierosów, woskiem ze świeczek, lakierem lub farbą. Kupując nowe naczynia, należy sprawdzać, czy nadają się one do zmywania w zmywarce.

Nie wolno przeładowywać zmywarki. Jest ona przeznaczona tylko na 12 standardowych nakryć. Do zmywarki nie należy wkładać żadnych naczyń, których nie należy myć w zmywarce. Ma to znaczenie dla uzyskania dobrych efektów i racjonalnego zużycia energii.

Podczas wkładania naczyń i sztućców

Naczynia i sztućce nie mogą przeszkadzać w ruchu obrotowym ramion natryskowych.

Przedmioty z wgłębieniem, jak kubki, filiżanki, szklanki, patelnie itp., wkładaj wgłębieniem do dołu, aby woda nie gromadziła się w pojemniku ani w głębokiej podstawie.

Naczynia i inne przybory nie mogą leżeć na sobie ani nawzajem się przykrywać.

• Szklanki nie powinny się dotykać, ponieważ mogłoby to spowodować ich uszkodzenia.
• Duże przedmioty, których zmywanie jest najtrudniejsze, należy wkładać do dolnego kosza. Górny kosz jest przeznaczony na delikatniejsze i lżejsze naczynia, jak szklanki, kubki, filiżanki.

UWAGA

Długie noże z ostrzem ustawione pionowo do góry stanowią potencjalne zagrożenie!

Długie i/lub ostre przedmioty, jak noże do mięsa, należy układać poziomo w górnym koszu.

Uszkodzenie szklanek i innych naczyń.

Mozliwe przyczyny Zalecany sądek zaradczy

• Typ szkta lub procesu produkty等因素. Sklad chemiczny detergentu. • Temperatura wody i czas trwania programu zmywarki.

• Uzywaj tymko naczyń ze szkta lub porcelain, króre wedlug producenta nadaj są do zmywania w zmywarce. • Uzywajlagodnego detergentu, króy jest przyeznaczony do tego rodzaju naczyń. W razie potrzeby popróś produktów detergntów o początku informacja. • Wybierz program z jak najniższa temperatura. • Aby zapobiec uszkodzeniom, wyjmuj szklanki i przyborye ze zmywarki są najszycbiej po zakończeni programu.

Programy zmywania

WŁĄCZANIE URZĄDZENIA

Uruchamianie cyklu zmywania

1. Wyciągnij dolny i górny kosz, załaduj do nich naczynia i wepchnij z powrotem. Zaleca się ładowanie najpierw dolnego, a potem górnego kosza (patrz Rozdział „Ładowanie koszy zmywarki").
2. Dodaj detergent (patrz rozdział „Korzystanie z detergentu i układu zmiękczania wody").
3. Włóż wtyczkę kabla zasilającego do gniazda. Wymagane jest zasilanie 220-240 V, 50 Hz. Parametry gniazda to 10 A, 250 V prądu zmiennego. Sprawdź, czy dopływ wody jest odpowiednio odkręcony.
4. Zamknij drzwiczki i naciśnij przycisk Power (Zasilanie), aby uruchomić urządzenie.

Powinien być słyszalny trzask świadczący o poprawnym zamknięciu drzwiczek. Po zakończeniu zmywania można wyłączyć urządzenie poprzez naciśnięcie przycisku Power (Zasilanie).

ZMIANA PROGRAMU

Warunek:

1. Podczas cyklu można wprowadzać zmiany tylko krótko po jego uruchomieniu. W przeciwnym razie mogło już nastąpić dozowanie detergentu i urządzenie mogło już spuścić wodę do zmywania. W takim przypadku należy ponownie napełnić dozownik detergentu (patrz Rozdział „Napełnianie dozownika detergentu").
2. Naciśnij i przytrzymaj przez 3 sekundy przycisk Power (Zasilanie) lub Resetowanie, aby anulować program i włączyć go ponownie, a następnie zmień ustawienia programu.

W przypadku otwarcia drzwiczek podczas wykonywania programu, urządzenie wstrzyma pracę. Kontrolka programu przestanie migać, a sygnał dźwiękowy będzie odtwarzany co minutę, do czasu zamknięcia drzwiczek. Gdy drzwiczki zostaną zamknięte, po 3 sekundach urządzenie automatycznie wznowi pracę.

Jeżeli Twoje urządzenie ma funkcję zapamiętywania przerwanych programów, wznowi i zakończy wybrany program po przerwie w dostawie prądu.

Dokładanie naczyń

Zapomniane naczynie można dołożyć w dowolnej chwili, o ile nie został jeszcze otwarty dozownik detergentu.

1. Uchyl lekko drzwiczki, aby zatrzymać zmywanie.
2. Gdy ramiona natryskowe przestaną się obracać, możesz do końca otworzyć drzwiczki.
3. Dołóż zapomniane naczynia.
4. Zamknij drzwiczki. Zmywarka wznowi pracę po dziesięciu sekundach.

OSTRZEŻENIE: Otwieranie drzwiczek podczas zmywania jest niebezpieczne, ponieważ można poparzyć gorącą wodą. Jeżeli drzwiczki zostaną otwarte podczas pracy zmywarki, zadziała mechanizm zabezpieczający, który zatrzyma program.

PO ZAKOŃCZENIU CYKLU ZMYWANIA

Po zakończeniu cyklu pracy dzwonek zmywarki uruchomi się na chwilę, a następnie wyłączy się. Działanie programu dobiegnie końca dopiero, gdy na wyświetlaczu cyfrowym zostanie wyświetlony symbol „0".

1. Wyłącz zmywarkę, naciskając przycisk Power (Zasilanie).
2. Zakręć kurek dopływu wody!

Ostrożnie otwórz drzwiczki. Podczas otwierania drzwiczek może ulotnić się gorąca para!

Gorące naczynia są wrażliwe na wstrząsy. Dlatego przed wyjęciem ich ze zmywarki należy poczekać około 15 minut, aby ostygły. - Otwórz drzwiczki zmywarki, pozostaw je otwarte i odczekaj kilka minut przed wyjmowaniem naczyń. W ten sposób naczynia będą lepiej ostygnąć i wyschną. Opróżnianie zmywarki.

Woda we wnętrzu zmywarki jest zjawiskiem normalnym.

Opróżnij najpierw dolny, a następnie górny kosz. Pozwoli to uniknąć skapywania wody z górnego kosza na naczynia w dolnym koszu.

TABELA CYKLI ZMYWANIA

Program Opis		Czas cyklu(min)	Zużycie prȩdu (kWh)	Zużycie wody (€)
Intensywny	Zmywanie wstepne (50 °C)	175 1,6 17,5
	Zmywanie (60 °C)
	Plukanie
	Plukanie
	Plukanie (70 °C)
	Suszenie
Intensywny + Higiena	Zmywanie wstepne (50 °C)	200 1,65 17,5
	Zmywanie (60 °C)
	Plukanie
	Plukanie
	Plukanie (70 °C)
	Suszenie
Ekologiczny	Zmywanie wstepne	225 0,93 10,5
	Zmywanie (50 °C)
	Plukanie (55 °C)
	Suszenie
Ekologiczny + Higiena	Zmywanie wstepne	235 1,1 10,5
	Zmywanie (50 °C)
	Plukanie (60 °C)
	Suszenie
Dellkatny	Zmywanie wstepne	130 0,9 13
	Zmywanie (40 °C)
	Plukanie
	Plukanie (60 °C)
	Suszenie

Programy zmywania

Program Opis		Czas cyklu(min)	Zužycie prudu (kWh)	Zužycie wody (€)
Delikatny + Higiena	Zmywanie wstepne	140 1,0 13
	Zmywanie (40 °C)
	Plukanie
	Plukanie (65 °C)
	Suscenie
Ekspresowy	Zmywanie wstepne (50 °C)	60 1,15 10
	Zmywanie (60 °C)
	Plukanie (60 °C)
	Suscenie
Ekspresowy + Higiena	Zmywanie wstepne (50 °C)	80 1,25 10
	Zmywanie (60 °C)
	Plukanie (65 °C)
	Suscenie
Szybkie zmywanie(DW60M6050**/DW60M6051**/DW60M6031**)	Zmywanie (45 °C)	30 0,75 11
	Plukanie (50 °C)
	Plukanie (55 °C)
Automatyczny	Zmywanie wstepne (45 °C)	150 0,9-1,3 11-15
	Automatyczny (45-55 °C)
	Plukanie
	Plukanie (65 °C)
	Suscenie
Zmywanie wstepne Zmywanie wstepne		15 0,02 4

Czas zmywania różni się w zależności od ciśnienia i temperatury dostarczanej wody.

Szybkie zmywanie: Ciągłe korzystanie z programu Szybkie zmywanie przez długi czas nie jest zalecane. Może to spowodować zmniejszenie skuteczności zmiękczacza wody.

Czyszczenie i konserwacja

CZYSZCZENIE FILTRÓW

Układ filtrowania

Dla wygody użytkownika pompę do wypompowywania wody i układ filtrowania umieszczono w łatwo dostępnym miejscu w zmywarce. Układ filtrowania składa się z trzech części: filtra głównego, filtra dużych cząsteczek i filtra małych cząsteczek.

1. Filtr głowy: Cząsteczki jedzenia i brudu zatrzymane przez ten filtr są rozbijane przez specjalny strumień z dolnego ramienia natryskowego i trafiają do odpływu.
2. Filtr dużych cząsteczek: Większe przedmioty, jak kawałki kości lub szkła, które mogłyby zapchać odpływ, są zatrzymywane przez filtr wstępny. Aby wyjąć przedmiot zatrzymany przez ten filtr, należy ścisnąć wypustki u góry tego filtra i go wyciągnąć.
3. Filtr małych cząsteczek: Ten filtr zatrzymuje brud i pozostałości jedzenia w obszarze odpływowym i zapobiega wtórnemu osadzaniu się ich na naczyniach podczas cyklu.

UWAGA: Filtra małych cząsteczek nie wolno wkładać spodem do góry.

Zespół filtra

Sprawność i efektywność działania zmywarki zależą w dużej mierze od czystości zespołu filtra. Filtr skutecznie usuwa cząsteczki jedzenia z wody używanej do zmywania, umożliwiając jej recyrkulację podczas cyklu. Dlatego warto po każdym cyklu zmywania usuwać większe kawałki jedzenia zatrzymane przez filtr, przepłukując półokrągły filtr i pojemnik pod bieżącą wodą. Aby wyjąć zespół filtra, obróć go w kierunku przeciwnym do ruchu wskazówek zegara, a następnie podnieś. Cały zespół filtra należy regularnie czyścić.

Filtr dużych i małych cząsteczek należy oczyścić szczoteczką do czyszczenia. Następnie cały zespół należy włożyć do zmywarki, umieścić na miejscu, przyciskając w dół i kręcąc zgodnie z ruchem wskazówek zegara.

Zmywarki nie wolno używać bez filtrów. Jeśli filtr będzie nieprawidłowo włożony, urządzenie może gorzej działać, a naczynia i przybory mogą ulec uszkodzeniu.

OSTRZEŻENIE: Zmywarki nie należy nigdy uruchamiać bez założonych filtrów. Podczas czyszczenia filtrów nie należy ich uszkodzić. W przeciwnym razie filtry nie będą spełniać swojej roli i wystąpi ryzyko słabych efektów zmywania lub uszkodzenia części wewnętrznych.

Czyszczenie i konserwacja

CZYSZCZENIE RAMION NATRYSKOWYCH

Ramiona natryskowe należy regularnie czyścić, ponieważ w przeciwnym razie kamień może spowodować zapchanie łożysk i dysz. Aby zdemontować środkowe ramię natryskowe, przytrzymaj nakrętkę i obracaj ramię zgodnie z ruchem wskazówek zegara. Aby zdemontować dolne ramię natryskowe, pociągnij je w górę. Umyj ramiona w ciepłej wodzie z mydłem i wyczyść dysze szczoteczką. Po dokładnym wypłukaniu zamontuj ramiona.

CZYSZCZENIE DRZWICZEK

Do czyszczenia krawędzi wokół drzwiczek należy używać tylko miękkiej szmatki zamoczonej w ciepłej wodzie.

Powierzchni zewnętrznej nie należy czyścić żadnymi żrącymi proszkami ani czyścikami ściernymi, ponieważ zarysowałyby one wykończenie. Takie też zwykłe ręczniki papierowe mogą zarysować powierzchnię lub zostawić na niej ślady.

OSTRZEŻENIE: Panelu drzwi nie należy nigdy czyścić żadnymi środkami rozpylanymi, ponieważ mogłyby one spowodować uszkodzenie zamka i podzespołów elektrycznych. Niezalecane jest także korzystanie ze środków żrących i ściernych oraz z niektórych ręczników papierowych ze względu na ryzyko zarysowania lub pozostawienia śladów na powierzchni ze stali nierdzewnej.

KONSERWACJA ZMYWARKI

Panel sterowania należy oczyścić lekko zwilżoną szmatką, a następnie dokładnie wytrzeć do sucha. Do czyszczenia powierzchni zewnętrznych należy używać dobrej jakości wosku do polerowania urządzeń AGD.

Żadnej części zmywarki nie należy skrobać ostrymi przedmiotami, szorstkimi czyścikami ani proszkami do szorowania.

OCHRONA PRZED MROZEM

Jeśli zmywarka jest pozostawiana na zimę w nieogrzewanym pomieszczeniu, należy wykonać następujące czynności:

1. Odłączyć zasilanie elektryczne od zmywarki.
2. Zakręcić dopływ wody i odłączyć rurę doprowadzającą wodę od zaworu wody.
3. Spuścić wodę z rury wlotowej i zaworu wody. (wodę można zebrać do miski)
4. Ponownie podłączyć rurę doprowadzającą wodę do zaworu wody.
5. Wyjąć filtr zmywarki i zebrać wodę przy użyciu gąbki.

34_Czyszczenie i konserwacja

JAK KONSERWOWAĆ ZMYWARKĘ

• Po każdym zmywaniu

Po każdym zmywaniu zakręć dopływ wody do urządzenia i pozostaw drzwiczki uchylone, aby nie zamykać we wnętrzu wilgoci i zapachów.

• Wyjmowanie wtyczki

Przed każdym czyszczeniem lub innymi czynnościami konserwacyjnymi zawsze wyjmuj wtyczkę z gniazda.

Zakaz stosowania rozpuszczalników i proszków do szorowania

Do czyszczenia zewnętrznych i gumowych części zmywarki nie wolno używać rozpuszczalników ani proszków do szorowania. Należy używać wyłącznie szmatki i ciepłej wody z mydłem. Do usunięcia plam i śladów z powierzchni wewnętrznych należy użyć szmatki zwilżonej wodą z niewielką ilością octu lub środka przeznaczonego specjalnie do czyszczenia zmywarek.

Dłuższe wyjazdy

Przed wyjazdem wskazane jest wykonanie cyklu zmywania z pustą zmywarką, a następnie wyjęcie wtyczki z gniazda, zakręcenie dopływu wody i pozostawienie uchylonych drzwiczek. Dzięki temu uszczelki będą się mniej niszczyć, a wewnątrz zmywarki nie będą powstawać zapachy.

• Transportowanie urządzenia

Urządzenie najlepiej jest transportować w pozycji pionowej. W razie bezwzględnej konieczności można je położyć tyłem do podłoża.

• Uszczelki

Jednym z czynników powodujących powstawanie zapachów w zmywarce są resztki jedzenia uwięzione w uszczelkach. Można temu zapobiec, czyszcząc je co pewien czas wilgotną gąbką.

OSTRZEŻENIE: Zagrożenie porażeniem prądem

Odlacz dopływ prądu przed rozpoczęciem instalacji zmywarki.

Niezastosowanie się do instrukcji grozi śmiercią lub porażeniem prądem.

UWAGA: Podłączenie instalacji wodnej i elektrycznej należy zlecić fachowcom.

Informacje o podłączaniu do instalacji elektrycznej

PRZESTROGA: dla własnego bezpieczeństwa;

DO PODŁĄCZENIA TEGO URZĄDZENIA DO SIECI NIE NALEŻY UŻYWAĆ ŻADNYCH PRZEDŁUŻACZY ANI PRZEJŚCIÓWEK.

NIGDY, NIEZALEŻNIE OD OKOLICZNOŚCI, NIE WOLNO OBcINAĆ TRZECIEGO BOLCA UZIEMIAJĄCEGO ANI WYMONTOWYWAĆ GO Z PRZEWODU ZASILAJĄCEGO.

Wymagania dotyczące sieci elektrycznej

• bezpiecznik lub wyłącznik 220-240 V, 50 Hz;
• osobny obwód rozgałęźny do obsługi zmywarki do naczyń.

Instrukcje dotyczące uziemienia

Przed rozpoczęciem należy upewnić się, że dostępna jest odpowiednia instalacja z uziemieniem

To urządzenie musi być uziemione. W przypadku wadliwego działania lub uszkodzenia uziemienie zmniejsza ryzyko porażenia prądem, zapewniając odpływ prądu po linii najmniejszego oporu. Urządzenie jest wyposażone w przewód z odpowiednim przewodem uziemienia i wtyczką umożliwiającą podłączenie do uziemienia. Wtyczka ta musi być włożona do odpowiedniego gniazda, które jest zamontowane i uziemione zgodnie ze wszystkimi miejscowymi przepisami.

OSTRZEŻENIE: Niewłaściwe podłączenie przewodu uziemienia urządzenia grozi porażeniem prądem. W przypadku ewentualnych wątpliwości co do poprawności uziemienia należy zwrócić się do wykwalifikowanego elektryka lub serwisu. Nie wolno modyfikować wtyczki dołączonej do urządzenia.

Przyłącze zimnej wody

Wąż doprowadzający zimną wodę należy podłączyć do gwintu 3/4 cala i dobrze go przymocować.

Jeśli instalacja wodna jest nowa lub przez czas nie była używana, należy ją przepłukać, przepuszczając przez nią wodę, aby była czysta. Ten środek ostrożności jest konieczny do uniknięcia ryzyka zapchania wlotu wody i uszkodzenia urządzenia.

Wąż doprowadzający wodę jest wyposażony w układ zabezpieczający przed niekontrolowanym wypływem. Należy pamiętać o podłączeniu do kurka zabezpieczenia na wężu doprowadzającym wodę.

Przyłącze ciepłej wody

Urządzenia można podłączyć do domowej instalacji ciepłej wody (centralne ogrzewanie, bojler) pod warunkiem, że jej temperatura nie przekracza 60°C. Czas cyklu będzie wtedy o około 15 minut krótszy, ale efektywność zmywania będzie nieco niższa. Procedura podłączania do instalacji ciepłej wody jest taka sama jak w przypadku instalacji zimnej wody.

Ustawianie urządzenia

Urządzenie należy ustawić w wybranym miejscu. Tyłem powinno ono opierać się o znajdującą się za nim ścianę, a boki powinny być równoległe do przylegających szafek lub ściany. Wąż doprowadzający wodę i wąż odpływowy umieść z prawej lub lewej strony zmywarki, zależnie od tego, jak jest wygodniej.

Jak spuścić nadmiar wody z węża

Jeśli zlew znajduje się wyżej niż 1000 mm nad poziomem podłogi, nadmiaru wody z węża nie można spuszczać bezpośrednio do zlewu. Nadmiar wody z węża należy wtedy spuszczać do miski lub innego pojemnika, który znajduje się poniżej zlewu.

Wylot wody

Podłącz wąż odpływowy. Wąż odpływowy musi być poprawnie zamontowany, aby ze zmywarki nie wyciekała woda.

Należy dopilnować, aby wąż doprowadzający wodę nie był zapętlony lub zgnieciony.

Wąż przedłużający

Jeśli wymagane jest użycie węża przedłużającego, należy użyć węża, którego jakość i rozmiar odpowiadają parametrom węża odpływowego.

Nie powinien on być dłuższy niż 4 metry, ponieważ zwiększona długość mogłaby mieć negatywny wpływ na skuteczność zmywania w zmywarce.

Podłączanie do syfonu

Odpływ musi znajdować się na wysokości od 40 cm (minimalnie) do 100 cm (maksymalnie) od spodu zmywarki. Wąż odpływowy należy przymocować opaską zaciskową.

Układ zabezpieczający przed niekontrolowanym wypływem wody

Zmywarka jest wyposażona w elektrozawór zabezpieczający przed niekontrolowanym wypływem wody. Gdyby przewód doprowadzający wodę zaczął kiedykolwiek przeciekać, elektrozawór odetnie dopływ wody. W przypadku uszkodzenia elektrozaworu lub węża doprowadzającego wodę należy go wymontować i wymienić.

Węża doprowadzającego wodę nie należy wydłużać ani skracać.

Montaż zmywarki do naczynia

Włóż wąż odpływowy do rury odpływowej o średnicy przynajmniej 4 cm albo połóż go tak, aby woda z niego wypływała do zlewu. Uważaj, aby wąż nie był zgięty ani przygnieciony. Koniec węża musi znajdować się na wysokości od 40 do 100 cm nad podłożem. Swobodny koniec węża nie może być zanurzony w wodzie, aby zapobiec wstecznemu napływowi wody do niego.

USTAWIANIE URZĄDZENIA

Urządzenie należy ustawić w wybranym miejscu. Tyłem powinno ono opierać się o ścianę, a boki powinny być równoległe do przylegających szafek lub ścian. Wąż doprowadzający wodę i wąż odpływowy umieść z prawej lub lewej strony zmywarki, zależnie od tego, jak jest wygodniej.

Poziomowanie urządzenia

Po przygotowaniu urządzenia do poziomowania, wysokość zmywarki może zostać zmieniona przez regulację poziomu śrub nóżek. Urządzenie nie powinno być nachylone bardziej, niż o 2°

URUCHAMIANIE ZMYWARKI

Przed uruchomieniem zmywarki należy sprawdzić:

1. Czy zmywarka jest wypoziomowana i przymocowana.
2. Czy zawór wlotowy jest otwarty.
3. Czy przyłącza węży są szczelne.
4. Czy przewody są dobrze podłączone.
5. Czy zasilanie jest włączone.
6. Czy wąż doprowadzający wodę i wąż odpływowy nie są skręcone.
7. Czy ze zmywarki wyjęto wszystkie materiały opakowaniowe i pozycje dokumentacji?

UWAGA: Po zainstalowaniu urządzenia należy umieścić niniejszą instrukcję w bezpiecznym miejscu. Zawartość niniejszej instrukcji będzie przydatna dla użytkowników.

Montaż zmywarki do naczyń

Instalacja zmywarki

ZMYWARKA DO MONTAŻU POD BLATEM, DO CZĘŚCIOWEJ ZABUDOWY, DO CAŁKOWITEJ ZABUDOWY

Podczas instalacji należy ściśle przestrzegać niniejszej instrukcji. Pozwoli to zapewnić prawidłowe działanie zmywarki i zmniejszy ryzyko urazu podczas zmywania naczyń.

Nowa instalacja

Jeżeli zmywarka jest instalowana po raz pierwszy, większość prac związana jest z przystosowaniem jej do właściwego miejsca.

Wymiana

Jeżeli zmywarka ma zastąpić użytkowaną do tej pory, należy sprawdzić przyłącza dotychczasowego urządzenia pod kątem zgodności z nowym. W razie potrzeby dostosuj istniejące przyłącza.

KROK 1. WYBÓR NAJLEPSZEGO MIEJSCA DLA ZMYWARKI

Zmywarkę należy ustawić w pobliżu istniejącej instalacji doprowadzającej wodę, instalacji odpływowej i instalacji elektrycznej.

Warto wybrać miejsce w pobliżu instalacji wodociągowej, aby ułatwić podłączanie węży odpływowych zmywarki.

1. Wybierz miejsce w pobliżu zlewu, aby ułatwić podłączenie węża doprowadzającego wodę i węża odpływowego.
2. Mniej niż 5 mm od szczytu zmywarki do blatu szafki oraz zewnętrzne drzwiczki ustawione w jednej linii z szafką.

1. Jeśli zmywarka ma przylegać do rogu szafki, należy zadbać o to, aby po otwarciu drzwiczek pozostała odpowiednia ilość wolnego miejsca.

Jeżeli wymaga tego umiejscowienie gniazdka, konieczne może być wykonanie otworu w przyciwnej ścianie szafki.

Instalacja zmywarki

KROK 2. KONTROLA WYMOGÓW DOTYCZĄCYCH PRZYŁĄCZY WODY I ZASILANIA

Ciśnienie doprowadzanej wody musi mieścić się w zakresie 0,04-1,0 MPa. - Potrzebne jest tylko przyłącze zimnej wody. Temperatura wody nie powinna przekraczać 60°C. - Nie doprowadzaj gorącej wody. W przeciwnym razie może dojść do awarii urządzenia.

• Należy używać prądu znamionowego 220-240 V, 50 Hz.
• Instalacja urządzenia musi odbywać się przy odłączonym kablu zasilającym.
• Należy używać gniazdka zasilającego o natężeniu do 16 A. (Maksymalne natężenie prądu w tej zmywarce wynosi 11 A.)
• Do zasilania zmywarki należy wykorzystywać instalację posiadającą:
• bezpiecznik lub wyłącznik 220-240 V, 50 Hz;
• osobny obwód rozgałęziony do obsługi zmywarki do naczyn.
• Po poprawieniu instalacji należy sprawdzić, czy kabel zasilający nie jest wygięty lub uszkodzony.
• Przed podłączeniem dopływu wody do zmywarki, upewnij się, że zawór dopływu wody jest zamknięty.
• Uszczelnij przyłącze dopływu wody za pomocą taśmy lub materiału izolacyjnego, aby zagwarantować szczelność.

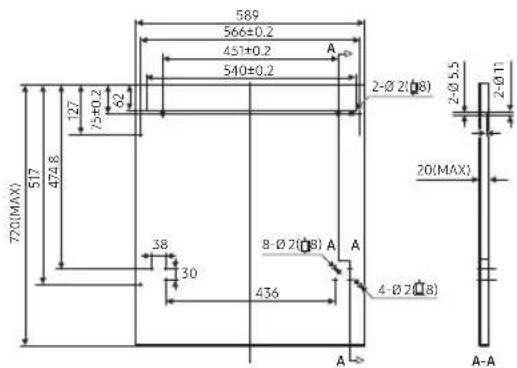

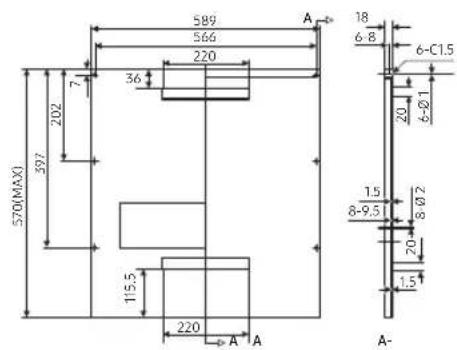

KROK 3. PRZYGOTOWANIE PANELU NIESTANDARDOWEGO (DO ZMYWAREK DO CAŁKOWITEJ I CZĘŚCIOWEJ ZABUDOWY)

Panel niestandardowy należy przygotować zgodnie z wymiarami pokazanymi na ilustracji.

Do całkowitej zabudowy

Do częściowej zabudowy

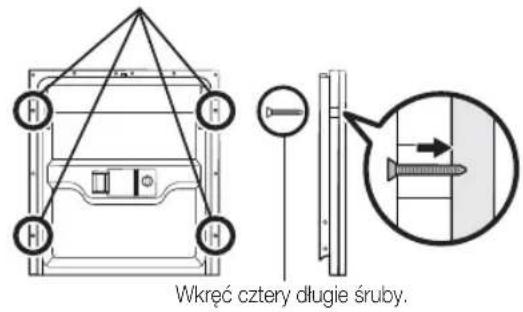

Do całkowitej zabudowy

1. Załóż hak na drewniany panel niestandardowy i włóż go w otwór w zewnętrznych drzwiczkach zmywarki.
2. Po ustawieniu panelu przymocuj go do zewnętrznych drzwiczek śrubami i wkrętami.

PRZESTROGA: Użyj panelu niestandardowego o wadze 3-7 kg.

Wyjmij cztery krótkie śruby.

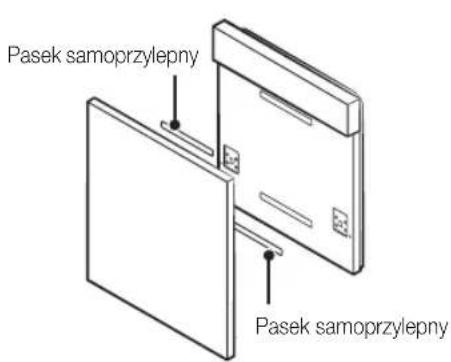

Do częściowej zabudowy

1. Pasek samoprzylepny A na drewnianym panelu niestandardowym oraz filcowy pasek samoprzylepny B na zewnętrznych drzwiczkach zmywarki należy odkleić.
2. Po ustawieniu panelu przymocuj go do zewnętrznych drzwiczek śrubami i wkrętami.

PRZESTROGA: Użyj panelu niestandardowego o wadze 3-6 kg.

Wyjmij cztery krótkie śruby.

Instalacja zmywarki

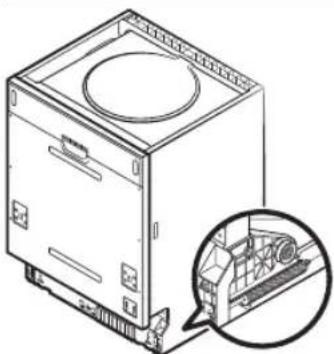

KROK 4. REGULACJA NAPRĘŻENIA SPRĘŻYN DRZWICZEK (DO ZMYWAREK DO CAŁKOWITEJ I CZĘŚCIOWEJ ZABUDOWY)

1. Sprężyny drzwiczek są fabrycznie wyregulowane tak, aby zapewnić prawidłowe naprężenie zewnętrznych drzwiczek. Po zamontowaniu drewnianego panelu niestandardowego należy wyregulować naprężenie sprężyn drzwiczek. Obróć śrubę regulacyjną tak, aby naprężyć lub rozluźnić stalową linkę.
2. Naprężenie sprężyn drzwiczek jest poprawne wtedy, gdy po pełnym otwarciu drzwiczki zachowują pozycję poziomą, ale podnoszą się do pozycji zamkniętej, gdy lekko podniesie się je palcem.

42_Instalacja zmywarki

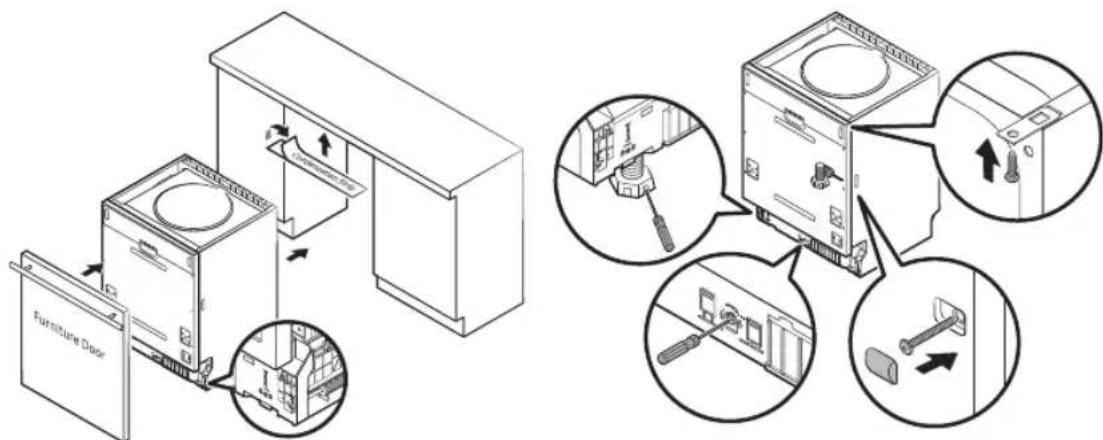

KROK 5. MONTAŻ ZMYWARKI

1. Przymocuj drzwiczki szafki do zewnętrznych drzwiczek zmywarki, korzystając z uchwytów otrzymanych w zestawie z urządzeniem. Zapoznaj się z rozmieszczeniem uchwytów przystawionym na szablonie. (do zmywarek do całkowitej i częściowej zabudowy)
2. Wyreguluj naprężenie sprężyn drzwiczek kluczem imbusowym. Lewą i prawą sprężynę drzwiczek naciąga się, obracając klucz imbusowy w kierunku zgodnym z ruchem wskazówek zegara. Niewyregulowanie sprężyn grozi uszkodzeniem zmywarki. (do zmywarek do całkowitej i częściowej zabudowy)
3. Podłącz wąż doprowadzający do instalacji zimnej wody.
4. Podłącz wąż odpływowy. Zapoznaj się ze schematem.
5. Podłącz przewód zasilający.
6. Przymocuj pas kondensacyjny pod blatem roboczym szafki. Upewnij się, że pas kondensacyjny pokrywa się z krawędzią blatu roboczego.
7. Ustaw zmywarkę w miejscu docelowym.
8. Wypoziomuj zmywarkę. Tylne nóżki można regulować od przodu zmywarki, obracając śruby znajdujące się na środku podstawy zmywarki za pomocą klucza imbusowego. Do regulacji przednich nóżek należy użyć płaskiego śrubokręta i obracać je, dopóki zmywarka nie będzie wypoziomowana.
9. Zmywarkę należy unieruchomić. Istnieją dwa sposoby, aby to osiągnąć:

A. Zwykły blat roboczy: Włóż hak mocujący w otwór w bocznej części i zamocuj go do blatu roboczego za pomocą drewnianych śrub. B. Marmurowy lub granitowy blat roboczy: Zamocuj bok za pomocą śruby.

Instalacja zmywarki

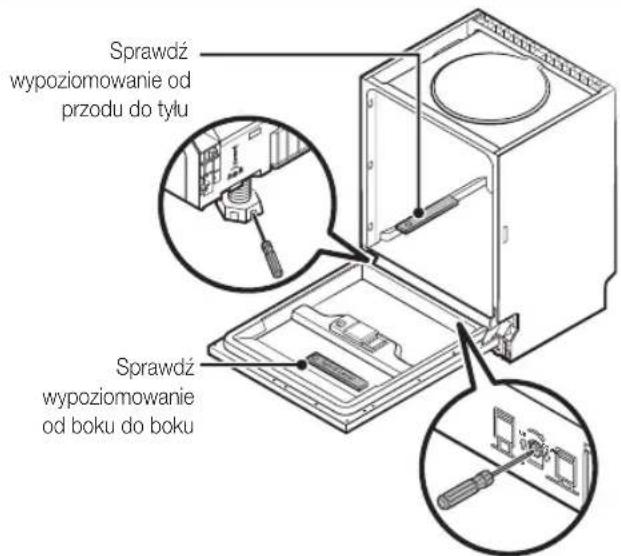

KROK 6. POZIOMOWANIE ZMYWARKI

Poprawne działanie koszy na naczynia i efektywność zmywania zależą od wypoziomowania zmywarki.

1. Połóż poziomicę na drzwiczkach i prowadnicy kosza wewnątrz zmywarki w sposób pokazany na rysunku i sprawdź, czy zmywarka jest prawidłowo wypoziomowana.
2. Wypoziomuj zmywarkę, osobno regulując każdą z trzech nóżek poziomujących.
3. Podczas poziomowania zmywarki zachowaj ostrożność, aby urządzenie się nie przewróciło.

Jeśli wysokość nóżki nie jest wystarczająca, użyj dodatkowej nóżki.

44. Instalacja zmywarki

Rozwiązywanie problemów

W ramach ciągłego doskonalenia i unowocześniania produktu producent może wprowadzić pewne zmiany bez powiadomienia.

ZANIM ZADZWONISZ DO SERWISU

PROBLEM MOZLIWA	A PRZYCZYNA ZALECANE DZIAŁANIA
Zmywarka nie Rozpoczyna dziatania	• Zadziałaj beziepiecznik lub wylącznik automatyczny. • Wymięd bezpiecznik lub wylącznik automatyczny. Oćlącz wszelkie innne urzadzenia korzystȩść z tego samego obwodu co zmywarka.
	• Zasilanie nie jest wylączone. • Sprawdź,czy zmywarka jest wylączone i drzewicki są dobrze zamknięte. Sprawdź,czy wtyczka przyzewodu zasilȩść jest poprawnie wylączone do gniaźda sieci elektrycznej.
	• Ciśnienie wody jest zbyt niskie. • Sprawdź,czy dopływny wody jest poprawnie podźćzony, a kurek odkręcony.
Pompa nie przystaje pompować	• Przemętniecie. • System ma wbudowane zabezpieczenie przydopezemieniem. Jeśli wykryje przypeelniecie, odcinna zasilanie pompy cyrkulacyjnej i wylącza wypompowywanie.
Halas • Pewne odglosy są normalnym zjawiskiem.	• Na przyklad: odglosy mielenia miękkich resztek Jedzenia i otworiania kubka z detergentem.
	• Przybory nie są unieruchomione w koszyczkach lub do koszyczka wylączone gośćmaęgo. • Zwracaj uwage,aby wszystkie objiekty w zmywarce byty unieruchomione.
	• Silnik buczy. • Zmywarka nie jest regulamie uzywana. Jeśli zmywarka nie jest czego uzywana, nalewy raz na tym噫ość wypompowywać z niedwoe, aby uszczelki nie wysychy.
Mydliny we wnlétrzu • Niewlasciwy detergent. • Aby nie tworzytie sied mydliny, uzywaj tylko specjalnégo detergentu do zmywarek. • Jeśli utworzone są mydliny, otworz zmywarek i poczekaj,⁺⁺ wyparuja. • Wiej 4 l zimnej wody do wnlétrzu zmywarki. Zamknij i zatrzasnj zmywarke, a nastepnie uruchom cykI „Soak" (namaczanie), aby spuściwo wode. W razie potrzeby sąna to czialanie powórźyc.
	• Rozlany dodatek do plukania. • Jeśli dodatek do plukania są robleje, sąȩzy go natychmiast zetrzech.
Plamy we wnlétrzu zmywarki	• Zostal uzyty detergent z barwnikiem. • Uzywaj tylko detergentów bez barwników.
Naczyna nie są&Csucieme • Dozcownik dodatku do plukania jest pusty.	• Pamiȩ Taj o napelmianiu dozownika dodatku do plukania.
Naczyna i sztućce nie&Csucieme • Niewlasciwy program. • Wybierz bardziej intensywny program zmywania.
	• Sprawdź,czy dlźne naczynaNie blokacja ruchów dozownika detergentu i ramion natrysckowych.

Rozwiązywanie problemów

PROBLEM MOZLIWA PRZYCZYNA ZALECANE DZIAŁANIA
Plamy i nalot na szklankach i sztućcach	1. Bardzo twarda woda.2. Niska temperatura na wlocie.3. Przeladowanie zmywarki.4. Niewość wysposob ladowania.5. Stary lub wilgotny detergent w proszku.6. Pusty dozownik dodatku do plukuania.7. Nieprawidlowe dozowaniedetergentu.	Aby usunarć plamy ze szklanek:1. Wyjmij ze zmywarki wszystkie przybory metalowe.2. Nie dodawaj detergentu.3. Wybierz najduźyszcy cykl.4. Uruchom zmywarke i pozwól jej pracówność okola 18-22 minut, wtedy bedzie w trakcie glównego zmywania.5. Otwórz drzewiczki i woj 2 kubki octu na spód zmywarki.6. Zamknij drzewiczki i pozwól zmywarce dokonczycki. Jeśli ocet nie zadziała, wykonaj te same czynnosci, ale zamiast octu uży 1/4 kubka (60 ml) kwasku cytrynowego w proszku.
Zmatowienie szkanean • Miecka woda w polaczenia i zbyt duź iloscia detergentu.	• Jesli woda jest mięka, uzywaj mnej detergentu. Ponadto do zmywania szklanek uzywaj najkrótszego cyklu, po ktróym sa czyste.
Zóty lub brazowy nalot na powierzchniach wewétrznych	• Plamy z kawy lub herbaty. • Usń• Plamy ręcznie, uzywajć roztworu 1/2 kubka wybielacza na 3 kubki cieplej wody.OSTRZEJEÑenie: Przed przystapieniem do czyszczenia wȩtrza zmywarki sąȩ odczekać 20 minut od zakończenia cyklu, aby elementy grzewcie ostygły. Nieprzestrzejaniekiego zalecenia grozi poparzeniem.
	• Czusteczki zelaza w wodzie mogą powodowej powstawanie nalotu.
Biały nalot na powierzchni wewétrznej	• Mineralny zawarte w twardej wodzie.
Pokrywka pojemnika na detergent nicht zatrzeskije sie	• Pokrétlo znajduje są wozycji inney不禁 WYLAGCZONE.
W pojemnikach na detergent bezostaje detergent	• Nacznia blokuja pojemniki na detergent.
Para • Zwykle zjawisko. • Podstawas suszenia i spuszczania wody z otworu wentylacyjngo obok zatrzesk di zwozczek moze wydobyyać są pewna ilosć pary.
Czarne lub szare Ślady na naczymiach	• Alumniowe przybory ocieraly są o naczyna.
Woda stoj na dnie wętrza zmywarki	• Jed to zjawisko normalne. • Nieweilka ilosć czystej wody wokoł wylotu na spodzie zmywarki utrzymuje lepsze nawilżenie uszczelek.
Zmywarka przycieka • Przejelniony dozownik lub rozlany nablyszczacz.	• Uwaȩaj, aby nie przypełniać dozownikaNablyszczacza.Rozlany nablyszczacz są poudowaćnadmieme powstawanie mydlin i być przyczyna przypełnienia.Jejsi dodatek do plukania są roźleje, sąȩzy go zetrzejć wilgotność sciereczka.
	• Zmywarka nie jest wypoziomowej.	• Wypoziomuj zmywarke.
PrzychiskiNie dzialaja, gdy urzadzenia jest wączone	• Drzewicki są otwart. • Gdy drzwiczkis są otwarte, przycki są dzielajna. Nie dotyczny to wymiarcnie przycisku Power (Zasilanie). Zamknij drzewiczk i nacijsnij przycisk.
	• Blokada sterowania Funkcjazostafa wączone.	• Gdy fungcjja Blokada sterowania jest wymiarcza, przycki ni odpowiadaja. Aby odlblokować zabezpieczenersie, sąȩzy nacisnów przytrzymać przy trzy (3) sekundy przyciskiBlokada sterowania.Funkcjja Blokada sterowania jest wymiarcza takawe przypadku ponownego podȩczyzenia przybewodu zasilȩśćo.

Efekty zmywania mogą być niezadowalające ze względu na problemy z zasilaniem. Przed skontaktowaniem się z serwisem należy sprawdzić inny program.

Rozwiązywanie problemów

KODY BŁĘDÓW

W przypadku wystąpienia błędu, kod błędu może zostać wyświetlony w celu przekazania komunikatu:

Kody Znaczenia	Mozniwe przyczyny
4C Kontrola	dopływu wody	Kurek nie jest otwarty, wlot wody jest zablokowy lub ciasnienie wody jest zbyt niskie
LC Wyciek	Jeden z elementów zmywarki przycieka.
HC Brak osiągnęcia wymaganej temperatury Usterka elementu grzejngo
PC Usterka	zaworu Rozdzielacza Usterka zaworu Rozdzielacza
AC	Usterka komunikacja między glówny płytka drukowaną a podrzȩdną płytka drukowaną	Otwarty obwoź lub przyerwa w przywodzie wykorzystwyanym do komunikacja
bC2 Przycisk	naciśćny przyez dl板材zy czas Przycisk naciśćny przyez 30 sekund

OSTRZEŻENIE: W przypadku przepełnienia, zanim zadzwonisz do serwisu, odetnij główny dopływ wody. Jeśli w komorze dolnej znajduje się woda z powodu przepełnienia lub niewielkiego wycieku, przed ponownym uruchomieniem zmywarki należy usunąć tę wodę.

Dodatek

DANE TECHNICZNE

Model		DW6·M605-F·DW6·M604-F·	DW6·M605-U·DW6·M604-U·	DW6·M605-SSDW6·M604-SSDW60M6031SS	DW6·M605-BBDW6·M604-BBDW60M6031BB
Typ		Wolnostojaca	Do montazu podblatem	Do czȩciowejzabudowy	Do calkowitejzabudowy
Zasilanie		220-240 V-, 50 Hz
C)iśnienie wody		0,04-1,0 MPa
Znamionowy pobór mocy		1760-2100 W
Przyȩcze ciepiej wody		Maks. 60 °C
Typ suszenia		Układ suszenia kondensacyjnégo
Typ zmywania		Natryskiwanie przyez dysze wirujuce
Wymiary(Szerokość x Głowokość x Wysokość)		598 x 600 x 845 mm	598 x 570 x 815 mm	598 x 550 x 815 mm
Pojemnosćzmywarki	DW6·M605·DW60M6031	Zastawa 14-osobowa
	DW6·M604·	Zastawa 13-osobowa
Waga(Po Rozpakowaniu)	DW6·M605·DW60M6031	52	44	43,5	43
	DW6·M604·	50	43	42,5	42

Dodatek 49

Dodatek

WYMIARY PRODUKTU

Poniższe diagramy przedstawiają poprawny załadunek koszyków według europejskich standardów.

• Pojemność zmywarki: Zastawa 14-osobowa Standard testowy: EN 60436
• Ustawienie kosza górnego: aby obniżyć położenie Program zmywania: Ekologiczny
• Dodatkowe opcje: Brak Ustawienia nabłyszczacza: 5
• Ustawienie układu zmiękczania wody: H3 Dawka detergentu standardowego: główne zmywanie 22 Sposób ułożenia przedmiotów pokazują poniższe rysunki:

< Koszyk na sztućce>

1 Łyżki stolowe
2 Widelce
3 Noże
4 Łyżeczki do herbaty
5 Łyżeczki deserowe
6 Łyżki do nakladania
7 Widelce do nakladania
8 Łyżki wazowe

Poniższe diagramy przedstawiają poprawny załadunek koszyków według europejskich standardów.

• Pojemność zmywarki: Zastawa 13-osobowa Standard testowy: EN 60436
• Ustawienie kosza górnego: aby obniżyć położenie Program zmywania: Ekologiczny
• Dodatkowe opcje: Brak Ustawienia nabłyszczacza: 5
• Ustawienie układu zmiękczania wody: H3
• Dawka detergentu standardowego: główne zmywanie 2 g Sposób ułożenia przedmiotów pokazują poniższe rysunki:

1 kyrgyz stolowe

2 Widelce

3 Noze

4 Lzyeczki do herbaty

5 Lzyeczki deserowe

6 Lzycki do naklaşania

7 Widelce do nakladania

8 Lzycki wazowe

Słowniczek do zmywarki

1. Silnik cyrkulacyjny	Silnik, króty zasysa wodę pozostalu na podłodze zmywarki i prowadzi są podysokim ciasnieniem przyżewntryznę instalacje wodą goźnych,Środkowych i dolnych dysz.
2. Pompa odphywowa	Pompa, króra odpradowa zze zmywarki zanieczyszczona wodę, króra powstaje podczas pracy zmywarki.
3. Grzalic	Grzalicz znejduje są w instalacji wodnej wewntryz zmywarki. Nagrzews plnilacna wodę w celu zwiekszenia skutecznosci zmywania.
4. Przejtywomierz	Mierzy ilosc doprowadzanej wody poprzej naliczanie impulsów IC znejdujeść o sie obok zaworu wlotowego.
5. Rozdzielacz	Znejduje są na wylocie odphywu wewntryz zmywarki. Wędzza lub wylącza przyȩwy wody trafiejcie do dolnej;cieSci zmywarki. (Ten model nie ma tej;cieSci).
6. Dozownik	Pojemnik, w króym przechowywny jest detergent i nablyszczacz. Umożliwa stosowanie ich w zmywarce. Dozownik automatycznie wropyadza detergent i nablyszczacz do wnlétrza zmywarki, gdy są potrzebne.
7. Uklad wnlétrza zmywarki	Wykonana ze stali niedzewnej wewntryzna obudowa, króra tworzy podstawowa konstrukcję zmywarki.
8. Uklad odphywu	Miejsce wewntryz zmywarki, w króym zbiera są woda. Wropyadzona woda zbiera są tutaj po zak控制器iu obiegu. Uklad odphywu jest podlączony do silnika cyrkulacyjngo i do pompy odplywowej.
9. Przedni uklad wnlétrza zmywarki	Wykonana ze stali niedzewnej wewntryzna obudowa, króra stanowy wewntryzny element przyednic drzwiczek.
10. Uklad postawy Plastikowy element, króry tworzy glównaN konstrukcję podstawy.
11. Uklad koszyków Gómy i dolny	kosz, do krórychdoğan wólady nadzycnia.
12. DyszeŚrodkowe/dolne	Zmywaja nacimiento, obracajć są i wytryskuć wodę pod wysokim ciasnieniem, doprowadzoną przyżewedʒwo.
13. Regulator ciasnienia	Instalacja regulacja ciasnienie powietrza. Wyrównuje ciasnienie powietrza wewntryz urzążdenia, kró rozszerza są pod wplywem wysokiej temperatury podczas programów zmywania i plukania, z ciasnieniem powietrza na zewatraz.
14. Przelącznik blokady drzwì	Wykrzywa otwartie lub zamkniece drzwiczek zmywarki. Otwarcie drzwiczek podczas pracy zmywarki powoduje tymczasowe zatrzymanie programu.

Uwaga

Uwaga

MASZ PYTANIA LUB UWAGI?

LAND RUFEN SIE UNS AN ODER BESUCHEN SIE UNS ONLINE UTER
AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201 24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-62 27 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY	06196 77 555 77 www.samsung.com/de/support
ITALIA	800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line www.samsung.com/gr/support
LUXEMBURG	261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/nl/support
NORWAY	21629099 www.samsung.com/no/support
PORTUGAL	808 207 267 www.samsung.com/pt/support
SPAIN	91 175 00 15 www.samsung.com/es/support
SWEDEN 0771-400 300 www.samsung.com/se/support
SWITZERLAND	0800 726 786 www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French)
UK	0333 000 0333 www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100 www.samsung.com/ie/support

DD81-02437E-05
