Produkttyp	Einbaugeschirrspüler (Modelle: freistehend, unterbaufähig, teilintegriert oder vollintegriert je nach Variante)
Marke	Samsung
Modell	DW60M6050BB
Abmessungen (B x T x H)	598 x 600 x 845 mm (für freistehende Version)
Nettogewicht	52 kg (freistehende Version)
Stromversorgung	220-240 V~, 50 Hz, 10 A
Nennleistung	1760-2100 W
Wasserdruck	0,04 bis 1,0 MPa
Kapazität	14 Standardgedecke
Programmanzahl	7 Programme: Intensiv, Automatik (AUTO), ECO, Express, Schnellspülen, Feinspülen, Vorspülen
Zusatzoptionen	Hygiene (Spülung bei 67 °C), Halbe Beladung, Startzeitvorwahl (bis 24 Std.), Multifunktionstabletten, Bediensperre
Trocknungsart	Kondensationstrocknung
Wasserenthärter	Ja, einstellbar von H1 bis H6 (je nach Wasserhärte)
Sicherheitssystem	Aqua-Stop (Schutz gegen Wasseraustritt), Kindersicherung
Geräuschpegel	Nicht angegeben (Schätzung: ca. 44 dB)
Behältermaterial	Edelstahl
Körbe	Oberkorb höhenverstellbar, Unterkorb mit umklappbaren Stäben, Besteckkorb
Filter	Dreikomponenten-Filtersystem (Vorfilter, Hauptfilter, Feinfilter)
Ersatzteile und Reparierbarkeit	Ersatzteile über Samsung erhältlich: Sprüharme, Filter, Dichtungen, Körbe, Steuerplatinen usw.
Wartung	Regelmäßige Reinigung der Filter und Sprüharme; Frostschutz; Verwendung von Salz und Klarspüler

Häufig gestellte Fragen - DW60M6050BB SAMSUNG

Welche Spülprogramme sind verfügbar?

Ihr Samsung Geschirrspüler DW60M6050BB bietet 7 Programme: Intensiv für stark verschmutztes Geschirr, Automatik (AUTO) mit Verschmutzungserkennung, ECO energiesparend, Express für schnelles Spülen, Schnellspülen (30 min), Feinspülen für empfindliches Geschirr und Vorspülen zum Vorspülen.

Wie stelle ich den Wasserenthärter ein?

Schalten Sie das Gerät ein, drücken Sie innerhalb von 60 Sekunden die Taste Vorspülen oder Programm länger als 5 Sekunden, um in den Konfigurationsmodus zu gelangen. Verwenden Sie dieselben Tasten, um die Einstellung H1 bis H6 entsprechend Ihrer Wasserhärte auszuwählen (wenden Sie sich an Ihr Wasserwerk). Warten Sie 5 Sekunden zur Bestätigung.

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie, ob das Gerät richtig eingesteckt ist und die Tür fest geschlossen ist. Stellen Sie sicher, dass die Sicherung nicht durchgebrannt ist und der Wasserdruck ausreicht (Wasserhahn auf). Wenn das Problem weiterhin besteht, konsultieren Sie den Fehlerbehebungsteil der Anleitung.

Wie füge ich Regeneriersalz hinzu?

Entfernen Sie den Unterkorb, schrauben Sie den Deckel des Salzbehälters (am Boden) ab. Bei der ersten Benutzung füllen Sie zu 2/3 mit Wasser. Verwenden Sie den mitgelieferten Trichter, um ca. 1,5 kg spezielles Geschirrspülsalz einzufüllen. Schrauben Sie den Deckel fest. Die Salzanzeige erlischt nach dem Spülgang.

Was bedeuten die Fehlercodes?

Häufige Codes: 4C (Wasserzulaufproblem), LC (Leckage), HC (Temperatur nicht erreicht), PC (Trennventil), AC (Kommunikationsfehler), bC2 (Taste blockiert). Schlagen Sie im Handbuch nach für detaillierte Lösungen.

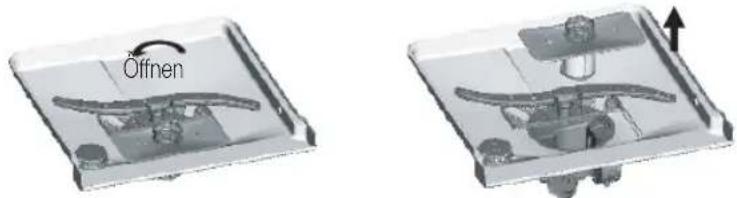

Wie reinige ich die Filter?

Drehen Sie den Filterbaugruppe gegen den Uhrzeigersinn und heben Sie ihn heraus. Zerlegen Sie die drei Elemente (Vorfilter, Hauptfilter, Feinfilter) und spülen Sie sie unter fließendem Wasser. Verwenden Sie bei Bedarf eine weiche Bürste. Setzen Sie alles wieder ein und drehen Sie im Uhrzeigersinn.

Kann ich All-in-One-Tabletten (Multifunktionstabletten) verwenden?

Ja, wählen Sie die Option Multifunktionstabletten vor dem Start des Spülgangs. Diese Option ermöglicht die Verwendung einer Kombi-Tablette ohne zusätzliches Salz oder Klarspüler. Legen Sie die Tablette in das dafür vorgesehene Fach.

Wie pflege ich die Sprüharme?

Bauen Sie die oberen und unteren Sprüharme aus: Beim mittleren Arm die Mutter halten und im Uhrzeigersinn drehen; beim unteren Arm nach oben ziehen. Reinigen Sie die Düsen mit einer weichen Bürste und warmem Seifenwasser. Spülen und wieder einbauen.

Warum bleibt das Geschirr nach dem Trocknen nass?

Der Klarspülerbehälter ist möglicherweise leer. Füllen Sie ihn auf und stellen Sie die Dosierung zwischen 1 und 6 ein (je höher die Zahl, desto effektiver die Trocknung). Stellen Sie sicher, dass Sie einen geeigneten Klarspüler verwenden.

Wie installiere ich den Geschirrspüler unter der Arbeitsplatte?

Folgen Sie den Schritten im Handbuch: Standortwahl, Wasseranschluss (Druck 0,04–1,0 MPa, max. Temperatur 60 °C), Stromanschluss (220–240 V, 50 Hz, 10 A), Nivellierung mit den verstellbaren Füßen, Befestigung der Arbeitsplatte und Anbringen der individuellen Blende falls erforderlich.

BEDIENUNGSANLEITUNG DW60M6050BB SAMSUNG

Spülmaschine Benutzerhandbuch

imagine the possibilities

Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben.

CE

SAMSUNG

Sicherheitshinweise

Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihres neuen Geräts. Nehmen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihrer Spülmaschine voll nutzen.

WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN

Bitte lesen Sie dieses Handbuch sorgfältig durch, damit sichergestellt ist, dass Sie die umfangreichen Produktmerkmale und Funktionen Ihres neuen Geräts sicher und effizient einsetzen können. Bewahren Sie das Handbuch an einem sicheren Platz in der Nähe des Geräts auf, damit Sie auch in Zukunft schnell darauf zurückgreifen können. Verwenden Sie das Gerät nur zu den in diesem Benutzerhandbuch beschriebenen Zwecken.

Die Warnungen und wichtigen Sicherheitshinweise dieses Handbuchs decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihre Spülmaschine installieren, warten und einsetzen.

Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihrer Spülmaschine sich leicht von den in diesem Handbuch beschriebenen unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutreffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum, oder holen Sie sich Hilfe und Informationen online unter „www.samsung.com".

WICHTIGE SYMBOLE FÜR SICHERHEITS- UND GEFAHRENHINWEISE

Wichtige Symbole für Sicherheitshinweise

WÄRUNGS	Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.
VORSCHIT	Gefährliche bzw. unsichere Praktiken, die zu Verletzungen, Tod und/oder Sachschäden führen können.
Vorschäft	Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Explosionen, Stromschlagen und Verletzungen zu verringgen:
Nicht ausführten.
Nicht demontieren.
Nicht berühren.
Befolgen Sie die Anweisungen/genau.
Ziehen Sie den Netzstecker aus der Steckdose.
Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass das Gerät geerdet ist.
Bitten Sie den Kundendienst um Hilfe.
Hinweis

Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen.

Befolgen Sie die Hinweise genau.

Bewahren Sie diese Anweisungen an einem sicheren Ort auf und stellen Sie sicher, dass neue Benutzer mit dem Inhalt vertraut sind. Geben Sie sie an zukünftige Besitzer weiter.

Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von

Bränden, Stromschlägen oder Verletzungen zu verringern:

2_Sicherheitsinformationen

1. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.
2. Bei Verwendung in Europa: Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.
3. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.
4. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.
5. Es sind die neuen mit dem Gerät gelieferten Schlauchsets zu verwenden und die alten dürfen nicht wiederverwendet werden.
6. Wenn das Gerät am Boden Ventilationsöffnungen besitzt, müssen Sie darauf achten, dass diese nicht durch Teppich verdeckt werden.
7. Bei Verwendung in Europa: Kinder unter 3 Jahren müssen von dem Gerät ferngehalten werden, es sei denn, sie werden ununterbrochen beaufsichtigt.

Sicherheitsinformationen 3

Sicherheitshinweise

1. VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens der thermischen Abschaltung zu verhindern, damit das Gerät nicht mit einem externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen Schaltkreis angeschlossen werden, der von den Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird.
2. Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen Umgebungen bestimmt, wie z. B.:
3. in Küchen oder Kantinen in Geschäften, Büros und anderen Arbeitsumgebungen;
4. auf Bauernhöfen;
5. in Gasthäusern, Hotels, Herbergen und anderen Wohnumgebungen;
6. in Frühstückspensionen und ähnlichen Umgebungen.
7. Die Gerätetür darf nicht offen gelassen werden, da dies eine Stolperfalle darstellen kann.
8. WARNUNG: Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

ANWEISUNGEN ZUR BEDIENUNG DER SPÜLMASCHINE

Diese Spülmaschine ist nicht für den Einsatz im gewerblichen Umfeld geeignet. Sie ist für den Einsatz in Privathaushalten und in ähnlichen Arbeits- und Wohnumgebungen bestimmt:

Geschäfte, Büros und Ausstellungsräume

und von Bewohnern in Einrichtungen wie: - Jugendherbergen und Pensionen.

Sie darf in Übereinstimmung mit den Anweisungen in dieser Benutzerhandbuch ausschließlich als Haushaltsgerät für die Reinigung von haushaltsüblichem Geschirr und Besteck verwendet werden.

Jede andere Verwendung wird vom Hersteller nicht unterstützt und kann potenziell gefährlich sein.

Der Hersteller haftet für keinerlei Schäden, die durch unsachgemäße oder falsche Nutzung bzw. Bedienung des Geräts entstehen.

Verwenden Sie keine Lösungsmittel im Gerät. Es besteht Explosionsgefahr.

Spülmittel dürfen weder eingeatmet noch verschluckt werden. Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können. Konsultieren Sie sofort einen Arzt, wenn Reinigungsmittel verschluckt oder eingeatmet wurde.

Lassen Sie die Gerätetür nicht unnötig offen stehen, denn Sie könnten darüber stolpern.

Setzen und lehnen Sie sich nicht auf die geöffnete Gerätetür. Dies könnte dazu führen, dass die Spülmaschine umkippt und Verletzungen und Schäden am Gerät auftreten.

Verwenden Sie nur Spülmittel und Klarspüler für Haushaltsspülmaschinen. Verwenden Sie kein Flüssigspülmittel.

Verwenden Sie kein stark säurehaltiges Spülmittel.

Füllen Sie den Klarspülerbehälter nicht mit Pulver- oder Flüssigspülmittel. Dadurch würde der Behälter schwer beschädigt.

Das versehentliche Füllen des Salzbehälters mit Pulver- oder Flüssigspülmittel führt zu Schäden am Wasserenthärter. Vergewissern Sie sich daher vor dem Befüllen des Salzbehälters, dass Sie wirklich die Packung mit Spülmaschinensalz in der Hand halten.

Verwenden Sie für die Regenerierung nur spezielles grobkörniges Spülmaschinensalz, da andere Salze unlösliche Zusätze enthalten können, die die Funktionstüchtigkeit des Wasserenthärters beeinträchtigen können.

In einem Gerät mit Besteckkorb (je nach Modell) wird Besteck besser gereinigt und getrocknet, wenn es im Korb mit den Griffen nach unten einsortiert wird. Um jederzeit das Risiko von Verletzungen auszuschließen, ordnen Sie Messer und Gabeln usw. mit dem Griff nach oben an.

Kunststoffteile, die beim Spülen in heißem Wasser möglicherweise beschädigt werden (z. B. Einweg-Kunststoffbehälter oder Besteck und Geschirr aus Kunststoff) dürfen nicht in der Spülmaschine gereinigt werden. Der Kunststoff könnte aufgrund der hohen Temperaturen in der Spülmaschine schmelzen und seine Form verlieren.

Stellen Sie bei Modellen mit der Funktion Startverzögerung sicher, dass das Spülmittelfach trocken ist, ehe Sie Spülmittel hineingeben. Wischen Sie es nötigenfalls trocken. In einem feuchten Spülmittelfach verklumpt das Spülmittel und kann dann nicht mehr vollständig aufgelöst werden.

Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

Sicherheitsinformationen

5

Sicherheitshinweise

HINWEISE ZUM SCHUTZ IHRER KINDER

Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschließen, halten Sie Kinder fern und gestatten Sie ihnen nicht, in oder an der Spülmaschine zu spielen oder die Bedienelemente zu verwenden. Sie können die damit möglicherweise verbundenen Gefahren nicht verstehen. Beaufsichtigen Sie Kinder, wenn Sie in der Küche arbeiten. Es besteht die Gefahr, dass spielende Kinder sich in der Spülmaschine einschließen.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie beaufsichtigt werden.

Ältere Kinder dürfen die Spülmaschine nur verwenden, wenn ihnen die Funktionsweise umfassend erklärt wurde und sie in der Lage sind, das Gerät sicher zu bedienen und die mit einer missbräuchlichen Verwendung verbundenen Gefahren zu erkennen.

HALTEN SIE KINDER FERN VON SPÜLMITTELN! Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen im Mund, in der Nase und im Rachen verursachen und die Atmung beeinträchtigen können. Halten Sie Kinder von der Spülmaschine fern, wenn die Gerätetür geöffnet ist. Es könnten sich noch Spülmittelreste im Gerät befinden. Suchen Sie sofort einen Arzt auf, wenn Ihr Kind Spülmittel verschluckt oder eingeatmet hat.

ANWEISUNGEN ZUR INSTALLATION DER SPÜLMASCHINE

Überprüfen Sie das Gerät vor dem Aufstellen auf äußerlich sichtbare Schäden. Unter keinen Umständen sollten Sie ein beschädigtes Gerät verwenden. Ein beschädigtes Gerät kann gefährlich sein.

Die Spülmaschine darf nur über eine geeignete Steckdose mit Absicherung an die Stromversorgung angeschlossen werden. Nachdem die Spülmaschine installiert wurde, muss die Steckdose weiterhin leicht zugänglich sein, damit das Gerät jederzeit einfach von der Stromversorgung getrennt werden kann. (Einzelheiten hierzu erhalten Sie im Abschnitt „Bauteile und Funktionen“ auf Seite 11.)

Hinter der Spülmaschine dürfen sich keine Steckdosen befinden. Es besteht Überhitzungs- und Brandgefahr, wenn die Spülmaschine gegen einen Stecker gedrückt wird.

Die Spülmaschine darf nicht unter einem Kochfeld eingebaut werden. Die von Kochfeldern manchmal erzeugten hohen Strahlungstemperaturen könnten die Spülmaschine beschädigen. Aus dem gleichen Grund darf die Spülmaschine nicht in der Nähe von Feuerstellen oder anderen Geräten aufgestellt werden, die Wärme abgeben (wie z. B. Heizungen usw.).

Schließen Sie die Spülmaschine erst dann an das Stromnetz an, nachdem sie vollständig installiert wurde und alle Einstellungen an den Federn der Gerätetüren durchgeführt wurden.

Prüfen Sie vor dem Anschließen des Geräts, ob die Anschlussdaten auf dem Typenschild (Spannung und Anschlussleistung) mit denen des verwendeten Stromnetzes übereinstimmen. Wenn Sie Zweifel haben, wenden Sie sich an einen qualifizierten Elektriker.

Sicherheitsinformationen

Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es ordnungsgemäß an eine wirksame Erdung angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und regelmäßig überprüft wird. Wenn Sie hinsichtlich der elektrischen Anlage im Haus unsicher sind, lassen Sie sie von einem qualifizierten Elektriker überprüfen.

Der Hersteller haftet nicht für die Folgen einer unzureichenden Erdung (z. B. Stromschlag).

Schließen Sie das Gerät nicht über eine Mehrfachsteckdosenleiste oder ein Verlängerungskabel an das Stromnetz an. Mit solchen Vorrichtungen kann die gewünschte Sicherheit des Gerätes (z. B. wegen der Gefahr von Überhitzung) nicht garantiert werden.

Dieses Gerät darf in mobilen Einrichtungen wie Schiffen installiert werden, nachdem von einem ausreichend qualifizierten Techniker eine Risikobeurteilung der Einrichtung durchgeführt wurde.

Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Bauteil. Das Gehäuse darf nicht in Wasser getaucht werden.

Der AquaStopp-Schlauch enthält elektrische Leitungen. Schneiden Sie deshalb niemals den Zulaufschlauch ab, auch wenn er zu lang ist.

Installations-, Wartungs- und Reparaturarbeiten dürfen nur unter strikter Einhaltung der geltenden nationalen und lokalen Sicherheitsvorschriften und durch eine fachlich qualifizierte und kompetente Person durchgeführt werden. Reparaturen und andere Arbeiten von unqualifizierten Personen können gefährlich sein. Der Hersteller haftet nicht für unbefugte Arbeiten.

Das integrierte Leckschutzsystem bietet Schutz vor Wasserschäden, solange folgende Voraussetzungen erfüllt sind:

Die Spülmaschine ist korrekt installiert und an die Wasserleitungen angeschlossen. Die Spülmaschine ist ordnungsgemäß gewartet und Teile werden ersetzt, sobald es ersichtlich wird, dass dies notwendig ist. - Das Absperrventil wurde geschlossen, wenn das Gerät über einen längeren Zeitraum (z. B. während der Urlaubszeit) nicht verwendet wurde. - Das Leckschutzsystem funktioniert nur dann, wenn das Gerät ausgeschaltet ist. Allerdings muss das Gerät dazu an die Stromversorgung angeschlossen sein.

Ein beschädigtes Gerät birgt Gefahren. Wenn die Spülmaschine beschädigt wird, trennen Sie sie vom Netz und rufen Sie ihren Händler oder den Kundendienst an.

Unsachgemäße Reparaturen können zu unvorhergesehenen Gefahren für den Benutzer führen, für die der Hersteller keine Haftung übernehmen kann. Reparaturen dürfen nur von einem dazu zugelassenen Servicetechniker durchgeführt werden.

Defekte Bauteile dürfen nur gegen Originalsatzleite ausgetauscht werden. Nur durch den Einbau von Originalteilen kann die Sicherheit des Gerätes gewährleistet werden.

Trennen Sie die Spülmaschine bei Wartungsarbeiten immer vom Netz, indem Sie die Schaltsteckdose abschalten und den Stecker abziehen.

Wenn das Anschlusskabel beschädigt ist, muss es durch ein beim Hersteller erhältliches Spezialkabel ersetzt werden. Aus Sicherheitsgründen darf das Kabel nur durch den Kundendienst oder einen zugelassenen Servicetechniker eingebaut werden.

Sicherheitshinweise

In Ländern, in denen es zu einem Befall mit Kakerlaken oder anderem Ungeziefer kommen kann, ist insbesondere darauf zu achten, dass sich das Gerät und seine Umgebung jederzeit in einem sauberen Zustand befinden. Schäden, die durch Kakerlaken oder anderes Ungeziefer verursacht werden, sind durch die Garantie nicht abgedeckt.

Im Falle einer Störung oder zum Zwecke der Reinigung muss das Gerät komplett vom Stromnetz getrennt werden, indem:

es an der Steckdose ausgeschaltet und der Stecker abgezogen wird, oder - es am Netz abgeschaltet wird, oder - die Hauptsicherung getrennt wird, oder - die Schraubsicherung entfernt wird (in Ländern, in denen dies zutrifft).

Änderungen am Gerät dürfen nur mit vorheriger Genehmigung durch den Hersteller durchgeführt werden.

Öffnen Sie niemals das Gehäuse des Geräts.

Manipulationen an den elektrischen Verbindungen und Komponenten oder an mechanischen Teilen sind sehr gefährlich und können Betriebsstörungen oder Stromschläge verursachen.

Während der Garantiezeit des Geräts dürfen Reparaturen nur von einem durch den Hersteller zugelassenen Servicetechniker durchgeführt werden. Anderenfalls erlischt die Garantie.

Stellen Sie bei der Installation des Geräts sicher, dass oberhalb, zu beiden Seiten und auf der Rückseite des Geräts ausreichend Freiraum für die ordnungsgemäße Belüftung bleibt.

Wenn zwischen dem Gerät und dem Waschbecken nicht genügend Platz frei ist, wird möglicherweise das Waschbecken beschädigt oder es kann Schimmel entstehen.

Stellen Sie sicher, dass die Einstellung für die Wasserhärte Ihrer Spülmaschine den Werten in Ihrer Region entspricht. (Einzelheiten hierzu erhalten Sie im Abschnitt „Wasserenthärter (Festlegen der Wasserhärte)“ auf Seite 19.)

Sicherheitsinformationen

Hinweise zur WEEE-Kennzeichnung

Korrekte Entsorgung von Altgeräten

(Gilt für Länder mit Abfalltrennsystemen)

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss.

Sie sind verpflichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandflächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und -pflichten erhalten Sie von dem jeweiligen Vertreiber.

Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezifische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können.

Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu den aufsichtsrechtlichen Bestimmungen für bestimmte Produkte wie z. B. REACH, WEEE oder Batterien, finden Sie unter Samsung.com auf der Seite, auf der wir uns mit Nachhaltigkeitsfragen beschäftigen.

BAUTEILE UND FUNKTIONEN

11

11 Funktionen der Spülmaschine 14 Bedienfeld 17 Anzeigen

VERWENDEN VON SPÜLMITTEL UND WASSERENTHÄRTER

19

19 Wasserenthärter (Festlegen der Wasserhärte) 20 Einfüllen von Salz in die Enthärteranlage 21 Verwenden von Spülmittel 22 Verwenden von Klarspüler 23 Verwenden der Geschirrspültab-Funktion

BELADEN DER SPÜLMASCHINENKÖRBE

24

24 Füllen des oberen Korbs 26 Füllen des unteren Korbs 26 Umklappen der Zinken für den unteren Korb 27 Besteckkorb 29 Die folgenden Besteck-/Geschirrteile sind für das Reinigen in der Spülmaschine

WASCHPROGRAMME

30

30 Einschalten des Geräts 30 Wechseln des Programms 31 Ende des Spülprogramms 31 Spülprogrammtabelle

REINIGUNG UND PFLEGE

33

33 Reinigen der Filter 34 Reinigen der Sprüharme 34 Reinigen der Gerätetür 34 Pflegen der Spülmaschine 35 Frostschutz 35 So pflegen Sie Ihre Spülmaschine

AUFSTELLEN IHRER SPÜLMASCHINE

36

36 Wasserversorgung und Abfluss 38 Anschluss der Ablaufschläuche 38 Aufstellung des Geräts 38 Starten der Spülmaschine

INSTALLIEREN DER SPÜLMASCHINE

39

39 Unterbau, Teileinbau, Volleinbau der Spülmaschine

FEHLERBEHEBUNG

45

45 Vor einem Anruf beim Kundendienst 48 Fehlercodes

ANHANG

49

49 Technische Daten 50 Abmessungen des Geräts

Bauteile und Funktionen

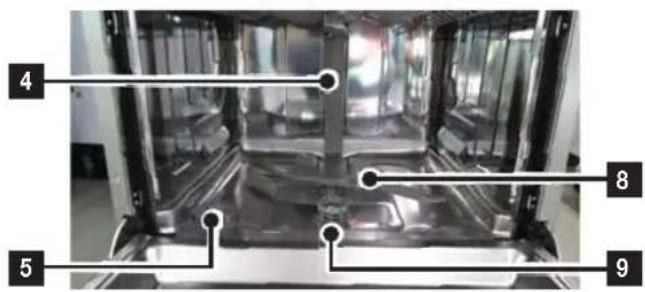

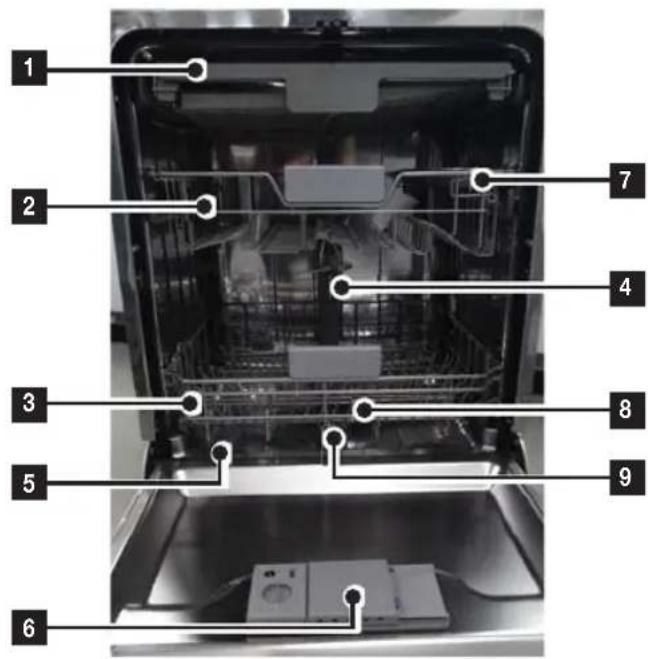

FUNKTIONEN DER SPÜLMASCHINE

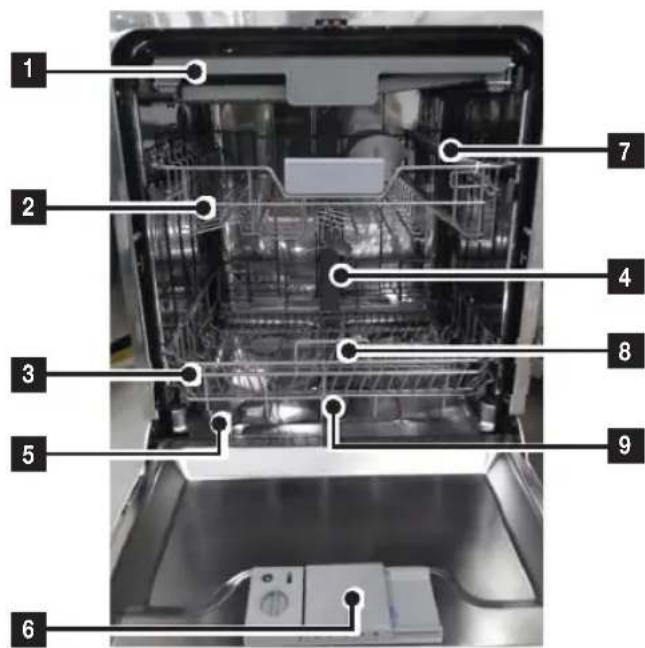

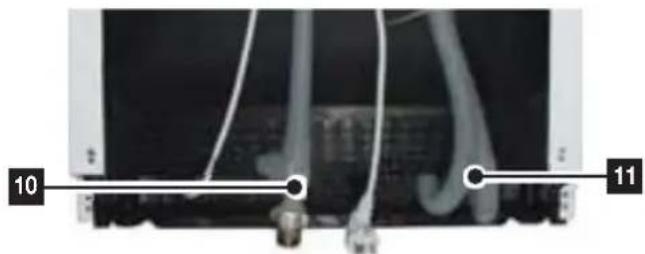

Ansicht von vorn und hinten DW60M6050**/ DW60M60**31

1	Korb
2	Diberer Korb
3	Unterer Korb
4	Leitungsdfuse
5	Salzbehälter
6	Spülmittelfach
7	Fassenablage
8	Sörherme
9	Fiterinheit
10	Frischwasserschlauch
11	Abwasserschlauch

Zubehör-Bedienungsanleitung, Salzrichter, Besteckkorb.

Bauteile und Funktionen 11

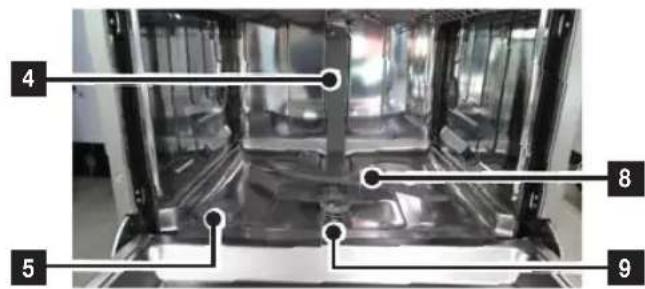

Bauteile und Funktionen

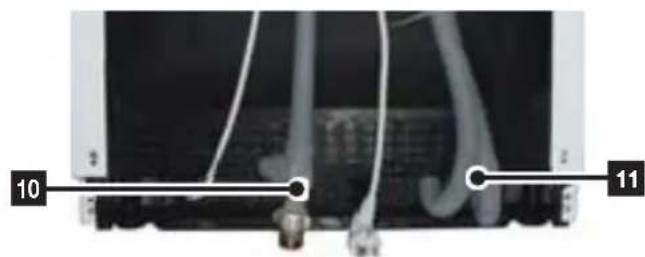

Ansicht von vorn und hinten (DW60M6051**)

1 B	Korb
2 D	Bererer Korb
3 U	Unterer Korb
4 L	Leitungsdfuse
5 S	Salzbehälter
6 O	Spülmittelfach
7 F	Tassenablage
8 E	Sprüharme
9 F	Flitterinheit
10 G	Frischwasserschlauch
11 A	Abwasserschlauch

Zubehör-Bedienungsanleitung, Salzrichter, Besteckkorb.

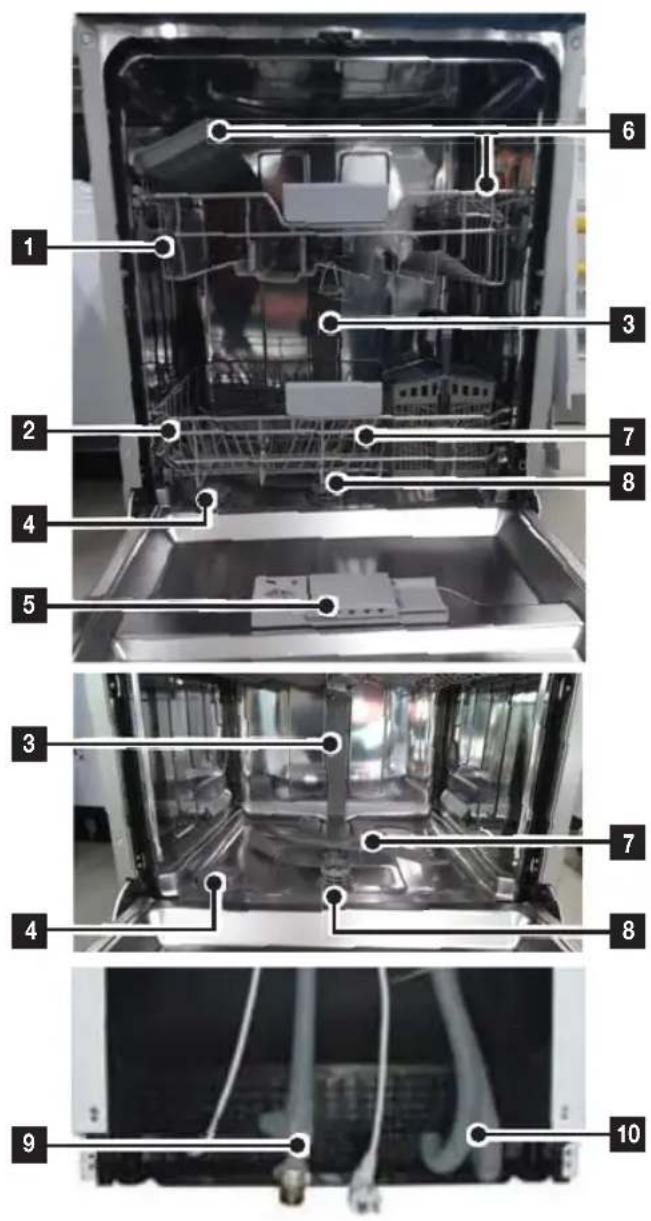

12 Bauteile und Funktionen

1	Diberer Korb
2	Unterer Korb
3	Leitungsdüse
4	Salzbehälter
5	Spülmittelfach
6	Rassenablage
7	Sorüharme
8	Flitereinheit
9	Frischwasserschlauch
10	Abwasserschlauch

Zubehör-Bedienungsanleitung, Salzrichter, Besteckkorb.

Bauteile und Funktionen

BEDIENFELD

1 Power (Ein/Aus)	Drücken Sie diese Taste, um ihre Spülmaschine einszuschalten: Der Bildschirm leuchtet auf.
2 Programm Drücken Sie diese Taste, um das Spülprogramm auszuwähen.
3 Halbe Ladung	Verwenden Sie, um Energie zu sparen, entweder den oberen oder den unteren Korb, wenn Sie nur eine keine Geschirrmenge eingeräumt haben.Drücken Sie die Taste Halbe Ladung, und wahren Sie den oberen oder den unteren Korb.
4 Bediensperre	Mit dieser Tastes können Sie alle Tastes auf dem Bedienfeld spreren, damit Kinder die Spülmaschine nicht durch Drücken der Tastes auf dem Bedienfeld versehentlich starten können.Um die Tastes auf dem Bedienfeld zu spreren bzw. zu entsperren, halten Sie die Tastes Bediensperre drei (3) Sekunden lang gedrückt.
5 Anzeigefenster Betriebsanzeige, Zeit bis zum Start, Fehlercodes usw.
6 Start (Starten)	Zum Start eines Programms drücken Sie die Taste Start (Starten) und schlieben dann erst die Gerätes für.Zurücksetzen : Wenn Sie ein laufendes Programm abbrechen und die Spülmaschine leer pumpen möchten, halten Sie die Taste Start (Starten) 3 Sekunden lang gedrückt.Nachdem die Spülmaschine zusückgesetzt wurde, können Sie ein neues Programm mit Optionen auswählen und dann die Taste Start (Starten) drucken, um die Spülmaschine wieder zu starten.
7 Startverzögerung	Drücken Sie diese Taste, um die Zeit bis zum Start (Starten) einszustellen. Sie können den Beginn des Spülprogramms um bis zu 24 Stunden verzögen. Mit jedem Drücken der Tastes verzögen Sie den Start um eine Stunde.
8 Hygiene	Drücken Sie die Taste Hygiene, um die bestmögliche Hygiene in Ihr Spülmaschine zu erreichen. Beim letzten Spullen wird die Wassertemperatur mehrere Minuten lang auf bis zu 67 °C erhöht. Diese Funktion ist bei allen Programmen außer Kurzprogramm und Vorspullen verfügbar.
9 Geschirrsplüttab	Hiermit aktivieren Sie die Funktion Geschirrsplüttab, bei der Salz und Klarsprüller sowie ein Geschirrsplüttab bestehtigt werden. Diese Taste können Sie nur in den Programmen Intensiv, Auto und ÖKO auswählen.

1. Bauteile und Funktionen

• Solange die Tür offen ist, können Sie nur die Taste Power (Ein/Aus) benutzen. Die gewünschten Optionen (Geschirrspültab, Startverzögerung und/oder Halbe Ladung) können Sie vor Beginn eines Programms auswählen.

WICHTIG: Um die bestmögliche Leistung aus Ihrer Spülmaschine zu holen, lesen Sie die Betriebsanleitung vollständig durch, ehe Sie das Gerät zum ersten Mal verwenden.

1 Power (Ein/Aus)	Drücken Sie diese Taste, um ihre Spülmaschine einzuschalten: Der Bildschirm leuchtet auf.
2 Programm Drücken Sie diese Taste, um das Spülprogramm auszuwahlen.
3 Oberer Korb	Wenn Sie Oberer Korb wahren, wird nur der obere Sprüharm aktiviert. Der untere Sprüharm wird deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im oberen Korb. Beladen Sie bei Verwendung von Oberer Korb ausschließlich den oberen Korb mit Geschirr, Gläsem usw. Gegenstände im Unterkorb werden nicht gereinigt. Durch Auswahl der Option Oberer Korb werden die Programmdauer wie auch der Stromverbrauch gesetzt.
4 Unterer Korb	Bei Auswahl der Option Unterer Korb wird nur der untere Sprüharm verwendet. Der Sprüharm am Oberkorb ist deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im unteren Korb. Beladen Sie bei Verwendung von Unterer Korb ausschließlich den unteren Korb mit Geschirr, Gläsem usw. Gegenstände im Oberkorb werden nicht gereinigt. Durch Auswahl der Option Unterer Korb werden die Programmdauer wie auch der Stromverbrauch gesetzt.
5 Hygiene	Drücken Sie die Taste Hygiene, um die bestmögliche Hygiene in Ihrer Spülmaschine zu erreichen. Beim letzten Spullen wird die Wassertemperatur mehrere Minuten lang auf bis zu 67 °C erhöht. Diese Funktion ist bei allen Programmen außer Kurzprogramm und Vorspullen verfügbar.
6 Geschirrspultab	Hiermit aktivieren Sie die Funktion Geschirrspultab, bei der Salz und Klarsprüfer sowie ein Geschirrspultab besteht. Die Funktion ist bei allen Programm außer Auto, Kurzprogramm und Vorspullen verfügbar.

Bauteile und Funktionen

7 Bediensperre	Mit dieser Taste können Sie alle Tasten auf dem Bedienfeld sprehen, damit Kinder die Spülmaschine nicht durch Drucken der Tasten auf dem Bedienfeld versehentlich starten können. Um die Tasten auf dem Bedienfeld zu sprehen bzw. zu entsperren, halten Sie die Taste Bediensperre drei (3) Sekunden lang gedrückt.
8 Anzeige	Wenn Klarspüler nachfüllen oder Salz nachfüllen leuchten, müssen Sie Klarspüler bzw. Salz nachfüllen. Startverzögerung-Anzeige • Wenn „Startverzögerung" leuchtet, haben Sie die Funktion Startverzögerung aktiviert. Klarspüler nachfüllen-Anzeige • Wenn die Anzeige Klarspüler nachfüllen leuchtet, gehen in der Spülmaschine der Salzvorrat zur Neige und Sie müssen Spülmaschinensalz nachfüllen. Salz nachfüllen-Anzeige • Wenn die Anzeige Salz nachfüllen leuchtet, gehen in der Spülmaschine der Salzvorrat zur Neige und Sie müssen Spülmaschinensalz nachfüllen.
9 Anzeige Zeigt die Restzeit, eventuelle Fehlercodes oder die Startverzögerung an.
10 Startverzögerung	Drücken Sie diese Taste, um die Zeit bis zum Start (Starten) einzustellen. Sie konnen den Beginn des Spülprogramms um bis zu 24 Stunden verzögen. Mit jedem Drucken der Taste verzögen Sie den Start um eine Stunde.
11 Start (Starten)	Zum Start einen Programms drucken Sie die Taste Start (Starten) und schlieben dann erst die Gerätetur. *Zurücksetzen : Wenn Sie ein laufendes Programm abbrechen und die Spülmaschine leer pumpen möchten, halten Sie die Taste Start (Starten) 3 Sekunden lang gedrückt. Nachdem die Spülmaschine zurückgesetzt wurde, konnen Sie ein neues Programm mit Optionen auswahlen und dann die Taste Start (Starten) drucken, um die Spülmaschine wieder zu starten.

Die gewünschten Optionen (Geschirrspültab, Halbe Ladung, Verzögerung, Hygiene) können Sie vor Beginn eines Programms auswählen.

Beachten Sie die folgenden Hinweise, um die Empfindlichkeit des Touchpads zu erhalten:

• Berühren Sie die Bedienfeldtasten mittig mit einem Finger. Drücken Sie sie nicht mit übermäßiger Kraft.
• Reinigen Sie die Oberfläche des Bedienfelds regelmäßig mit einem feuchten weichen Tuch.
• Achten Sie darauf, stets nur eine Bedienfeldtaste zur gleichen Zeit zu drücken (außer bei angegebenen Tastenkombinationen).

Bauteile und Funktionen

ANZEIGEN

1	Programmsymbol	Wahlen Sie das gewünschte Programm durch Drücken der Taste Programm.
	Intensiv Stark verschmutzte Teile wie Töppe und Pfannen.
AUTO	Automatikprogramm	Leicht bis stark verschmutzte tätiglich genutzte Teile mit automatischer Erkennung des Verschmutzungsgrads.
ECO	ÖKO	Normal verschmutzte tätiglich genutzte Teile mit reduziertem Energie- und Wasserverbrauch.
	Express Kurzes Programm für normal verschmutzte tätiglich genutzte Teile.
	Kurzprogramm	Leicht verschmutzte Teile mit sehr kurzer Programmdauer. DW60M6050/DW60M6051/DW60M60 13
	Schonprogramm Leicht verschmutzte empfindliche Teile.
	Vorsprülen	Spülen mit kaltem Wasser, um Schmutz zu entfernen, ehe ein neuen Programm gestartet wird.
2	Anzeige Zeigt die Restzeit, eventuelle Fehlercodes oder die Startverzögerung an.
3	Nachfüllanzeigen	Wenn die Nachfüllanzeigen für Klarspüler oder Salz leuchten, müssen Sie Klarspüler bzw. Salz nachfüllen.
	Nachfüllanzeige für Klarspüler	Wenn die Nachfüllanzeigen für Klarspüler oder Salz leuchten,.mustn Sie Klarspüler bzw. Salz nachfüllen. Informationen zum Füssen des Klarspülerbehälters finden Sie im Abschnitt „Einflüllintervall für den Klarspüler" auf Seite 22.
S	Salznachfüllanzeige	Wenn die Salznachfüllanzeige leuchtet, ist in der Spülmaschine nicht mehr genom Spülmaschinensalz enthalten. Es muss also nachgefällt werden. Informationen zum Nachfüllen des Salzbehälters finden Sie im Abschnitt „Einflüllen von Salz in die Enthärteranlage" auf Seite 20).

Bauteile und Funktionen

1	Programmsymbole	Wählen Sie das gewünschte Programm durch Drücken der Taste Programm.
AUTO	Automatikprogramm	Leicht bis stark verschmutzte tätiglich genutzte Teile mit automatischer Erkennung des Verschmutzungsgrads.
ECO	ÖKO	Normal verschmutzte tätiglich genutzte Teile mit reduziertem Energie- und Wasserverbrauch.
Intensiv	Stark verschmutzte Teile wie Töppe und Pfannen.
Kurzprogramm		Leicht verschmutzte Teile mit sehr kurzer Programmdauer. DW60M6050/DW60M6051/DW60M60 13
Schonprogramm	Leicht verschmutzte empfindliche Teile.
Express Kurzes Programm für normal verschmutzte tätiglich genutzte Teile.
Vorsprülen		Spüssen mit kaltem Wasser, um Schmutz zu entfernen, ehe ein neues Programm gestartet wird.
2 Nachfüllanzeigen		Wenn die Nachfüllanzeigen für Klarsprüler oder Salz leuchten, müssen Sie Klarsprüler bzw. Salz nachfüllen.
Salznachfüllanzeige		Wenn die Salznachfüllanzeige leuchtet, ist in der Spülmaschine nicht mehr genug Spülmaschinensalz enthalten. Es muss also nachgefällt werden. Informationen zum Nachfüllen des Salzbehalters finden Sie im Abschnitt „Einfüllen von Salz in die Enthärteranlage" auf Seite 20).
Nachfüllanzeige für Klarsprüler		Wenn die Nachfüllanzeigen für Klarsprüler oder Salz leuchten,.musten Sie Klarsprüler bzw. Salz nachfüllen. Informationen zum Nachfüllen des Klarspūlmittelbehalters finden Sie im Abschnitt „Fällen des Klarsprülerbehalters" auf Seite 22.
Anzeige für Startverzögerung		Wenn Anzeige „Startverzögerung" leuchtet, haben Sie die Option „Startverzögerung" aktiviert.
3 Anzeige Zeigt die Restzeit, eventuelle Fehlercodes oder die Startverzögerung an.

Verwenden von Spülmittel und Wasserenthärter

WASSERENTHÄRTER (FESTLEGEN DER WASSERHÄRTE)

Die Spülmaschine ermöglicht die Einstellung des Salzverbrauchs entsprechend der Härte des verwendeten Wassers. Hierdurch soll der Salzverbrauch optimiert werden. Gehen Sie folgendermaßen vor, um den Salzverbrauch einzustellen:

1. Schalten Sie das Gerät ein.
2. Drücken Sie innerhalb der ersten 60 Sekunden nach dem Einschalten des Geräts länger als 5 Sekunden auf die Taste Vorspülen oder Programm, um den Modus zum Einstellen der Wasserhärte zu starten.
3. Drücken Sie auf die Taste Vorspülen oder Programm, um den Wert an die Bedingungen Ihrer lokalen Wasserversorgung anzupassen. Bei jedem Drücken wechselt das System nacheinander zu den folgenden Werten: H2 → H3 → H4 → H5 → H6; Es wird empfohlen, beim Einstellen die Angaben in der folgenden Tabelle zu beachten.
4. Werkseinstellungen: H3 (EN 50242)
5. Warten Sie 5 Sekunden, um diese Betriebsart zu beenden.

WASSERHÄRTE				Schalterstellung	Salzverbrauch (Gramm/Spülprogramm)
°dH°fH	Clark mmol/l
0-5	0-9	0-6	0-0,94	H1:	0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17	21-30	15-21	2,1-3,0	H3	12
18-22	31-40	22-28	3,1-4,0	H4	20
23-34	41-60	29-42	4,1-6,0	H5	30
35-55	61-98	43-69	6,1-9,8	H6	60

1 dH (deutscher Härtegrad) = 0,178 mmol/l 1 Clark (britischer Härtegrad) = 0,143 mmol/l 1 fH (französischer Härtegrad) = 0,1 mmol/l

Setzen Sie sich mit Ihrem örtlichen Wasserversorger in Verbindung, um Auskunft über die Härte Ihres Wassers zu erhalten.

WASSERENTHÄRTER

Die Härte des Wassers ist von Ort zu Ort unterschiedlich. Wenn in der Spülmaschine hartes Wasser verwendet wird, können sich auf Geschirr und Besteck Ablagerungen bilden. Das Gerät ist mit einem speziellen Enthärtungssystem ausgestattet, in dem ein Spezialsalz verwendet wird, das Kalk und Mineralien aus dem Wasser entfernt.

[Ablagerungen auf dem Geschirr]

Verwendung von Spülmittel und Wasserenthärter

EINFÜLLEN VON SALZ IN DIE ENTHÄRTUNGSANLAGE

Verwenden Sie immer spezielles Spülmaschinensalz.

Der Salzbehälter befindet sich unter dem unteren Korb und wird wie folgt befüllt:

ACHTUNG

• Verwenden Sie ausschließlich Spezialsalz für Spülmaschinen! Alle anderen Arten von Salz, die nicht speziell für den Einsatz in der Spülmaschine bestimmt sind, insbesondere Speisesalz, beschädigen den Wasserenthärter. Im Falle von Schäden, die durch die Verwendung ungeeigneter Salze hervorgerufen werden, übernimmt der Hersteller keine Garantie oder Haftung für möglicherweise auftretende Schäden.
• Füllen Sie das Salz erst kurz vor dem ersten kompletten Spülprogramm ein. Dadurch wird verhindert, dass Salzkörner oder verschüttete Tropfen von salzhaltigem Wasser längere Zeit in der Maschine liegen bleiben und Korrosion verursachen.
• Nach dem ersten Spülgang erlischt das Licht auf dem Bedienfeld.
• Entfernen Sie den unteren Korb und schrauben Sie dann die Verschlusskappe des Salzbehälters ab.

1. Wenn Sie den Salzbehälter zum ersten Mal füllen, gießen Sie zuerst bis zu 2/3 des Volumens Wasser (ca. 1 Liter) hinein.
2. Stecken Sie das schmale Ende des Trichters (mitgeliefert) in die Öffnung und geben Sie ca. 1,5 kg Salz hinein. Es ist normal, wenn eine kleine Menge Wasser aus dem Salzbehälter austritt.

1. Schrauben Sie nun die Verschlusskappe wieder auf.

1. Normalerweise wird das Warnlicht für Salzmangel ausgeschaltet, nachdem der Salzbehälter mit Salz gefüllt wurde.

• Der Salzbehälter muss nachgefüllt werden, wenn das Warnlicht für Salzmangel im Bedienfeld aufleuchtet. Auch nachdem der Salzbehälter ausreichend gefüllt wurde, erlischt die Warnleuchte nicht sofort, sondern erst, wenn sich das Salz vollständig aufgelöst hat. Wenn auf dem Bedienfeld kein Warnlicht für Salzmangel angezeigt wird, können Sie anhand der Anzahl der durchgelaufenen Spülprogramme beurteilen, wann Salz in den Wasserenthärter eingefüllt werden muss.
• Wenn in der Spülmaschine viel Salz verschüttet wurde, führen Sie ein Vorwaschprogramm aus, um dieses Salz zu beseitigen.

Verwenden von Spülmittel und Wasserenthärter

VERWENDEN VON SPÜLMITTEL

Sie müssen für alle Programme Spülmittel in den Spülmittelbehälter füllen. Um beste Leistung zu gewährleisten, messen Sie die für das gewählte Programm geeignete Spülmittelmenge und geben Sie diese hinein.

VORSICHT: Verwenden Sie nur Spülmaschinenmittel. Normale Spülmittel produzieren zu viel Schaum. Dies kann die Leistungsfähigkeit der Spülmaschine beeinträchtigen oder eine Fehlfunktion verursachen.

WARNUNG: Sorgen Sie stets dafür, dass Spülmittel nicht verschluckt wird. Vermeiden Sie es, die Dämpfe einzuatmen. Geschirrspülmittel enthält Reizstoffe und ätzende Chemikalien, die Atemwegserkrankungen auslösen können. Wenn Geschirrspülmittel dennoch verschluckt oder eingeatmet wurde, suchen Sie unverzüglich einen Arzt auf.

WARNUNG: Bewahren Sie Geschirrspülmittel außerhalb der Reichweite von Kindern auf.

Füllen des Spülmittelfachs

1. Drücken Sie zum Öffnen auf die Entriegelung an der Klappe des Spülmittelfachs. Die Klappe ist am Ende eines Spülprogramms immer geöffnet.
2. Geben Sie die empfohlene Spülmittelmenge direkt in das Spülmittelfach.
3. Schließen Sie die Klappe. Schieben Sie sie dazu nach links und dann nach unten.

Es gibt keine spezielle Taste für die Verwendung von Spülmaschinentabs.

1. Bessere Reinigungswirkung erzielen Sie, insbesondere bei stark verschmutzten Gegenständen, wenn Sie eine kleine Menge (ca. 8 g) Spülmittels auf die Geräteur geben. Diese Menge wird bereits beim Vorspülen.

Verwenden von Spülmittel und Wasserenthärter

VERWENDEN VON KLARSPÜLER

Füllen des Klarspülerbehälters

Füllen Sie Klarspüler nach, wenn die Anzeige „Klarspüler nachfüllen“ auf dem Bedienfeld aufleuchtet. Ihre Spülmaschine ist nur für den Einsatz flüssiger Klarspüler konzipiert. Pulverförmiges Klarspülmittel verstopft die Einfüllöffnung des Behälters und bewirkt Fehlfunktionen der Spülmaschine. Klarspüler verbessert die Trocknungsleistung der Spülmaschine.

VORSICHT: Geben Sie kein Geschirrspülmittel in den Behälter für den Klarspüler.

1. Öffnen Sie den Deckel des Klarspülerbehälters. Drehen Sie dazu den Deckel gegen den Uhrzeigersinn.

Sie verbessern die Trockenleistung, indem Sie zusätzlich zu Spülmaschinentabs auch Klarspüler verwenden.

1. Füllen Sie Klarspüler in den Klarspülerbehälter.

Achten Sie beim Nachfüllen auf das Schauglas am Klarspülerbehälter.

VORSICHT: Befüllen Sie den Behälter nur bis zur maximalen Füllstandsanzeige. Überschüssiger Klarspüler kann während der Programme auslaufen.

1. Drehen Sie den Dosierschalter am Klarspülerbehälter auf eine Zahl zwischen 1 und 6. Je höher die Zahl, desto mehr Klarspüler wird verwendet. Wenn Sie den Dosierschalter für den Klarspüler nicht einfach drehen können, versuchen Sie es mit einer Münze.
2. Schließen Sie den Deckel des Klarspülerbehälters. Drehen Sie dazu den Deckel im Uhrzeigersinn.

VERWENDUNG DER GESCHIRRSPÜLTAB-FUNKTION

Ohne "Öko" auswählen.

Die Geschirrspültab-Einstellung ist nur für den Einsatz in Verbindung mit Geschirrspültab-Tabs bestimmt. Bei Verwendung von Geschirrspültab-Tabs ohne diese Funktion bringt das Gerät nicht seine beste Leistung.

1. Legen Sie ein Geschirrspültab in den Behälter und starten Sie dann die Geschirrspültab-Funktion.
2. Schließen Sie den Deckel und drücken Sie darauf, bis er einrastet.

Achten Sie bei Verwendung von Geschirrspültabs darauf, dass der Deckel richtig geschlossen werden kann.

ACHTUNG: Bewahren Sie Spülmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf. Füllen Sie das Spülmittel immer erst kurz vor dem Starten der Spülmaschine in den Spülmittelbehälter.

Beladen der Spülmaschinenkörbe

Beachten Sie die folgenden Hinweise, um die beste Leistung der Spülmaschine zu erreichen. Die Eigenschaften und das Aussehen der Geschirr- und Besteckkörbe können bei Ihrem Modell abweichen.

Achtung: Kratzen Sie größere Mengen an Essensresten vor oder nach dem Beladen der Körbe vom Geschirr ab. Es ist nicht notwendig, das Geschirr unter fließendem Wasser abzuspülen. Stellen Sie die Gegenstände in dieser Reihenfolge in die Spülmaschine:

1. Gegenstände wie Tassen, Gläser, Töpfe/Pfannen usw. auf dem Kopf stehend.
2. Gekrümmte Gegenstände oder solche mit Aussparungen schräg, damit das Wasser ablaufen kann.
3. Achten Sie darauf, dass sie sicher gestapelt sind und nicht umkippen können.
4. Achten Sie darauf, dass sie die Drehbewegung der Sprüharme beim Spülen nicht behindern.

Sehr kleine Teile sollen in der Spülmaschine nicht gereinigt werden, da sie leicht aus den Körben fallen können.

Geschirr ausräumen

Damit kein Wasser vom oberen Korb in den unteren Korb tropft, empfehlen wir, zuerst den unteren und danach den oberen Korb auszuräumen.

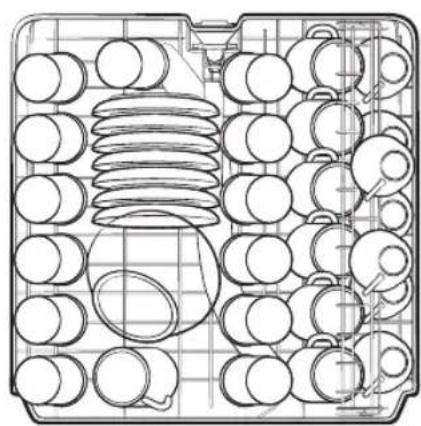

Der obere Korb ist für empfindliches und leichtes Geschirr wie Gläser, Kaffee- und Teetassen sowie Untertassen, sowie Teller, Schälchen und flache Pfannen (solange sie nicht zu stark verschmutzt sind) vorgesehen. Stellen Sie das Geschirr und die Kochgeräte so in die Maschine, dass sie nicht durch den Wasserstrahl verschoben werden. Stellen Sie Gläser, Tassen und Schüsseln immer auf den Kopf.

Beladen der Spülmaschinenkörbe

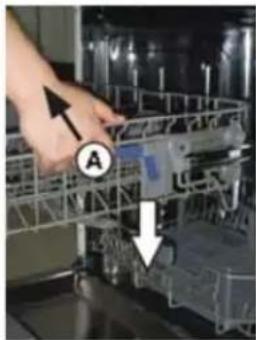

Einstellen des oberen Korbes

Die Höhe des Oberkorbes kann verstellt werden, um im oberen und unteren Korb mehr Platz für große Gerätschaften zu schaffen.

1. Um den Oberkorb abzusenken, halten Sie die Hebel "A" auf beiden Seiten des Korbs gedrückt, während Sie den Oberkorb gleichzeitig leicht nach unten drücken.
2. Um den oberen Korb anzuheben, ziehen Sie den oberen Korb hoch, ohne die Hebel zu drücken.

VORSICHT: Wir empfehlen, die Höhe des Oberkorbs anzupassen, bevor Sie Geschirr einräumen. Wenn Sie den Korb einstellen, nachdem Sie das Geschirr hineingestellt haben, beschädigen Sie möglicherweise das Geschirr.

Position absenken Position erhöhen

Beladen der Spülmaschinenkörbe

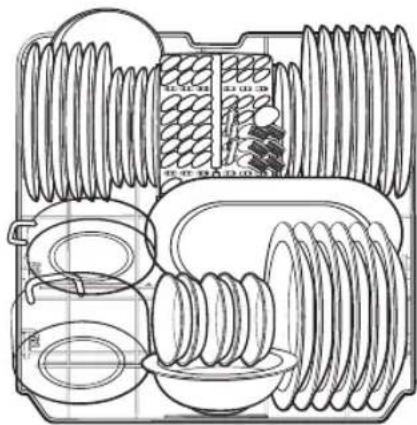

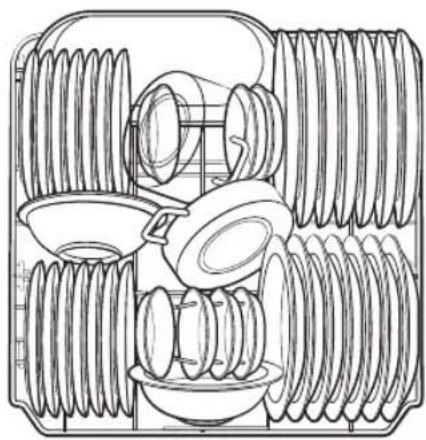

Wir empfehlen, große und schwer zu reinigende Gegenstände in den unteren Korb zu stellen: Töpfe, Pfannen, Deckel, Schüsseln und Schalen (siehe Abbildung rechts).

Es ist besser, Schüsseln und Deckel seitlich in die Körbe zu stellen, damit nicht die Drehung des oberen Sprüharms blockiert wird. Töpfe, Schüsseln usw. ⇒ immer auf den Kopf gestellt werden.

Tiefe Töpfe sollen schräg gestellt werden, damit das Wasser besser ablaufen kann.

Im unteren Korb ist es möglich, die Reihen mit den Zinken für Teller umzuklappen, damit große Töpfe und auch mehr Töpfe und Pfannen eingeladen werden können.

Lange Gegenstände, Servierbestecke, Salatbestecke und große Messer sollen so untergebracht werden, dass sie nicht die Drehung der Sprüharme behindern.

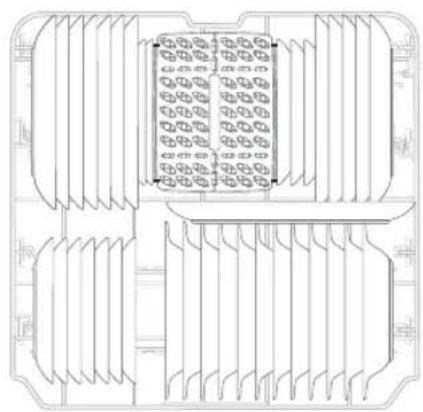

UMKLAPPEN DER ZINKEN FÜR DEN UNTEREN KORB

Damit Töpfe und Pfannen besser eingeräumt werden können, lassen sich die Zinken nach unten klappen (siehe Abbildung unten).

Beladen der Spülmaschinenkörbe

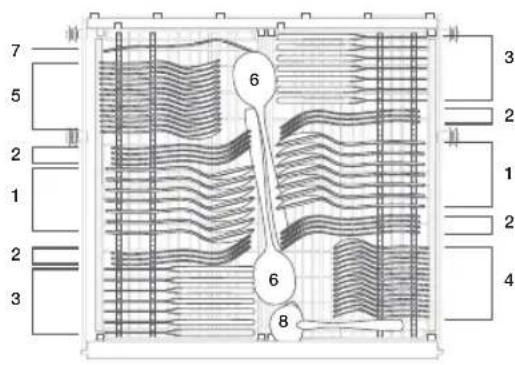

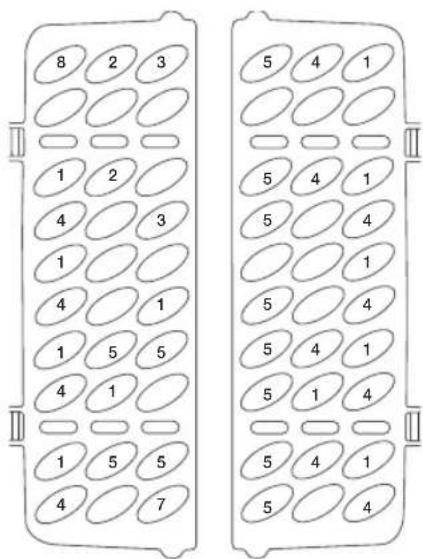

BESTECKKORB

Besteck gehört mit dem Griff nach unten in den Besteckkorb: Löffel sollen einzeln in die entsprechenden Schlitze gegeben werden, und lange Gegenstände werden horizontal an der Vorderseite des oberen Korbs untergebracht.

1 Suppenloßel 5 Dessertloßel
2 Gabeln 6 Servierloßel
3 Messer 7 Serviergabeln
4 Teelößel 8 Schöpfkellen

WARNUNG

• Lassen Sie keine Gegenstände durch den Boden hervorstehen.
• Legen Sie scharfe/spitze Gegenstände immer mit der scharfen/spitzen Seite nach unten!

Beladen der Spülmaschinenkörbe

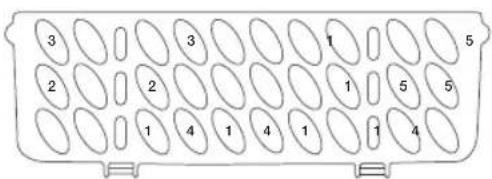

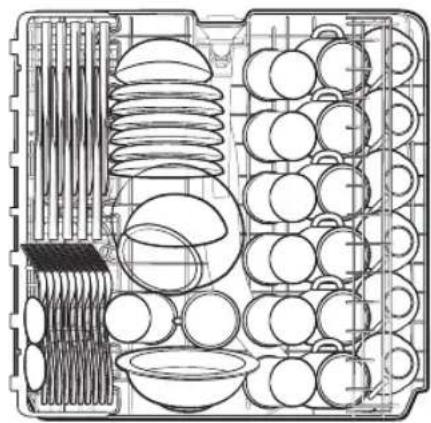

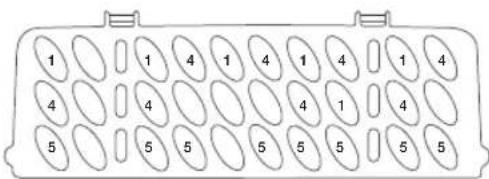

DW60M6040**

1 Suppenlöfel 5 Dessertlöfel

2 Gabeln 6 Servierlöfel

3 Messer 7 Serviergabeln

4 Teelöfel 8 Schöpfkellen

WARNUNG

• Lassen Sie keine Gegenstände durch den Boden hervorstehen.
• Legen Sie scharfe/spitze Gegenstände immer mit der scharfen/spitzen Seite nach unten!

28_Beladen der Spülmaschinenkörbe

DIE FOLGENDEN BESTECK-/GESCHIRRTEILE SIND FÜR DAS REINIGEN IN DER SPÜLMASCHINE GEEIGNET

nicht geeignet nur bedingt geeignet
Kunststoffeile, die nicht hitzebeständig sind.Äleres Besteck mit nicht temperaturbeständigen Klebeteilen.Geklebe Beschirr- oder Besteckteile.Zinn oder Käfer AntikelBleikristallglas.Stahlteile, die rosten können.Schneidbretter aus Holz.Gegenstände aus Kunstfasern.	Eine Arten von Gläsem konnen nach einer großen Anzahl von Spülgängen trüb werden.Silber-und Aluminiumteile tendieren dazu, sich beim Waschen zu verfärben.Glasierte Muster konnen verblassen, wenn sie*häufig in der Spülmaschine gewaschen werden.

Spülen Sie keine Gegenstände, die mit Zigarettenasche, Kerzenwachs oder einer Lack- oder Farbschicht verschmutzt sind. Achten Sie beim Kauf von neuem Geschirr darauf, dass es spülmaschinenfest ist.

Überladen Sie die Spülmaschine nicht. Der Platz reicht für 12 Normgedecke. Verwenden Sie kein Geschirr, das nicht spülmaschinenfest ist. Dies ist für gute Ergebnisse und einen angemessenen Energieverbrauch wichtig.

Beladen mit Geschirr und Besteck

Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.

Stellen Sie Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten in die Spülmaschine, so dass sich kein Wasser in den Behälter oder Vertiefungen sammeln kann.

Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig verdecken.

• Gläser dürfen sich nicht berühren, damit sie beim Waschen nicht beschädigt werden.
• Legen Sie große Gegenstände, die am schwierigsten zu reinigen sind, in den unteren Korb.
• Der obere Korb ist für empfindlicheres und leichteres Geschirr wie Gläser, Kaffee- und Teetassen gedacht.

ACHTUNG

Messer mit langer Klinge, die aufrecht eingeräumt werden, stellen eine Gefahrenquelle dar! Lange und/oder scharfe Besteckteile wie Tranchiermesser müssen waagerecht liegend in den oberen Korb eingeräumt werden.

Schaden an Glas- und sonstigem Geschirr.

Mögliche Ursachen Abhilen

· Art des Glases oder Herstellungsprozesses. Chemische Zusammensetzung der Reinigungsmittel.· Wassertemperatur und Dauer des Spülmaschinenprogramms.

· Verwenden Sie ausschließlich Glas- und Porzellangeschirr, das vom Hersteller als spülmaschinenfest gekennzeichnet ist.· Verwenden Sie ein mildes Reinigungsmittel, das für diese Art von Geschirr empfehlen wird. Wenden Sie sich ggf. für weitere Informationen an den Hersteller des Reinigungsmittels.· Wahlen Sie ein Programm mit möglichst niedriger Temperatur.· Nehmen Sie Glasgeschirr und Besteck nach Ablauf des Programms sochnell wie möglich aus der Spülmaschine, um Schäden zu vermeiden.

Waschprogramme

EINSCHALTEN DES GERÄTS

Starten eines Spülprogramms

1. Ziehen Sie den unteren und den oberen Korb heraus, räumen Sie das Geschirr in die Maschine und schieben Sie die Körbe wieder zurück. Es wird empfohlen, zuerst den unteren Korb und dann den oberen einzuräumen (siehe Abschnitt „Beladen der Spülmaschinenkörbe").
2. Füllen Sie das Spülmittel ein (siehe Abschnitt „Verwenden von Spülmittel und Wasserenthärter").
3. Stecken Sie den Stecker in die Steckdose. Die Stromversorgung erfolgt mit 220 bis 240 V~ bei 50 Hz, die Spezifikation der Steckdose lautet 10 A 250 VAC. Stellen Sie sicher, dass eine Wasserversorgung mit dem richtigen Druck gewährleistet ist.
4. Schließen Sie die Gerätetür und drücken Sie die Taste Power (Ein/Aus), um das Gerät einzuschalten.

Sie hören ein Klicken, wenn die Tür richtig geschlossen ist. Wenn der Spülgang beendet ist, können Sie den Schalter durch Drücken der Taste Power (Ein/Aus) deaktivieren.

WECHSELN DES PROGRAMMS

Voraussetzung:

1. Ein Programm, das gerade ausgeführt wird, kann nur dann geändert werden, wenn der Spülgang erst kurze Zeit läuft. Andernfalls wurde das Spülmittel möglicherweise schon aufgebraucht, und das Spülwasser wurde möglicherweise schon abgelassen. Wenn dies der Fall ist, muss der Spülmittelbehälter wieder gefüllt werden (siehe Abschnitt „Füllen des Spülmittelfachs").
2. Drücken Sie eine der Tasten Power (Ein/Aus) oder Zurücksetzen 3 Sekunden lang, um das Programm abzubrechen und wieder zu starten. Danach können Sie das gewünschte Programm einstellen.

Die Spülmaschine wird angehalten, wenn Sie die Gerätetür während eines Programms öffnen. Die Programmanzeige hört auf zu blinken und im Abstand von einer Minute erklingt solange ein Signalton, bis Sie die Gerätetür wieder schließen. Nachdem Sie die Tür geschlossen haben, setzt die Maschine das Programm nach 3 Sekunden automatisch fort. Wenn die Speicherfunktion Ihres Geräts defekt ist, bringt die Maschine das gewählte Programm nach dem Stromausfall zu Ende.

Nachträgliches Hinzufügen von Geschirr

Solange der Spülmittelbehälter noch geschlossen ist, können Sie vergessenes Geschirr jederzeit nachträglich in die Spülmaschine einräumen.

1. Öffnen Sie die Tür ein wenig, um das Programm zu unterbrechen.
2. Wenn sich die Sprüharme nicht mehr drehen, können Sie die Gerätetür vollständig öffnen.
3. Räumen Sie das vergessene Geschirr in die Maschine.
4. Zehn Sekunden nachdem Sie die Tür schließen, setzt die Spülmaschine das Programm fort.

WARNUNG: Es ist gefährlich, die Gerätetür während eines Spülgangs zu öffnen, da das in der Maschine enthaltene heiße Wasser zu Verbrühungen führen kann. Sobald die Gerätetür während des Spülvorgangs geöffnet wird, sorgt deshalb ein Sicherheitsmechanismus dafür, dass das Programm angehalten wird.

ENDE DES SPÜLPROGRAMMS

Nach Ablauf des Spülprogramms ist kurz ein Signalton zu hören. Erst wenn in der Digitalanzeige „0“ angezeigt wird, ist das Programm wirklich beendet.

1. Schalten Sie die Spülmaschine durch Drücken der Taste Power (Ein/Aus) aus.
2. Schließen Sie das Wasserventil!

Öffnen Sie vorsichtig die Gerätetür. Beim Öffnen der Gerätetür kann heißer Dampf entweichen!

• Heißes Geschirr ist empfindlich gegenüber Stößen. Lassen Sie das abgespülte Geschirr etwa 15 Minuten abkühlen, ehe Sie es aus der Maschine nehmen.
• Lassen Sie die Tür der Spülmaschine ein wenig geöffnet und warten Sie eine Minute, bevor Sie das Geschirr herausnehmen. Auf diese Weise kühlt das Geschirr schneller ab und die Trocknung wird verbessert. Ausräumen der Spülmaschine.

Es ist normal, dass die Spülmaschine innen nass ist.

Leeren Sie zuerst den unteren Korb und dann den oberen. Dadurch wird vermieden, dass Wasser aus dem oberen Korb auf das Geschirr im unteren Korb tropft.

SPÜLPROGRAMMTABELLE

Programm Schritte	im Programm Laufzeit (in Min.)		Energieverbrauch (kWh)	Wasserverbrauch (€)
Intensiv	Vorsprülen (50 °C)	175 1,6 17,5
	Absprülen (60 °C)
	Klarsprülen
	Klarsprülen (70 °C)
	Trocknen
Intensiv + Hygiene	Vorsprülen (50 °C)	200 1,85 17,5
	Absprülen (60 °C)
	Klarsprülen
	Klarsprülen (70 °C)
	Trocknen
ÖKO	Vorsprülen	225 0,93 10,5
	Absprülen (50 °C)
	Klarsprülen (55 °C)
	Trocknen
ÖKO + Hygiene	Vorsprülen	235 1,1 10,5
	Absprülen (50 °C)
	Klarsprülen (60 °C)
	Trocknen
Schonprogramm	Vorsprülen	130 0,9 13
	Absprülen (40 °C)
	Klarsprülen
	Klarsprülen (60 °C)
	Trocknen
Schonprogramm + Hygiene	Vorsprülen	140 1,0 13
	Absprülen (40 °C)
	Klarsprülen
	Klarsprülen (65 °C)
	Trocknen

Waschprogramme

Programm Schritte	im Programm Laufzeit (in Min.)		Energieverbrauch (kWh)	Wasserverbrauch (€)
Express	Vorsprülen (50 °C)	60 1,15 10
	Absprülen (60 °C)
	Klarsprülen (60 °C)
	Trocknen
Express + Hygiene	Vorsprülen (50 °C)	80 1,25 10
	Absprülen (60 °C)
	Klarsprülen (65 °C)
	Trocknen
Kurzprogramm DW60M6050**/ DW60M6051**/ DW60M6031**	Absprülen (45 °C)	30 0,75 11
	Klarsprülen (50 °C)
	Klarsprülen (55 °C)
Auto	Vorsprülen (45 °C)	150 0,9-1,3 11-15
	Auto (45-55 °C)
	Klarsprülen
	Klarsprülen (65 °C)
	Trocknen
Vorsprülen Vorsprülen		15 0,02 4

Die Dauer eines Spülprogramms unterscheidet sich in Abhängigkeit von den Optionen, die Sie gewählt haben, sowie von der Wassereinlasstemperatur und dem Einlassdruck.

Kurzprogramm: Es wird davon abgeraten, das Programm Kurzprogramm regelmäßig über einen längeren Zeitraum zu verwenden. Dies kann dazu führen, dass die Leistung des Wasserenthärters zurückgeht.

Reinigung und Pflege

REINIGEN DER FILTER

Filtersystem

Für mehr Benutzerfreundlichkeit wurden die Ablaufpumpe und das Filtersystem so angeordnet, dass sie im Inneren der Spülkammer leicht zugänglich sind. Das Filtersystem besteht aus drei Komponenten: Hauptfilter, Grobfilter und Feinfilter.

1. Hauptfilter: Lebensmittelreste und Schmutzpartikel werden durch diesen Filter aufgefangen, von einer speziellen Düse am unteren Sprüharm pulverisiert und den Abfluss hinuntergespült.
2. Grobfilter: Größere Gegenstände, wie z. B. Knochen- oder Glasstücke, die den Abfluss verstopfen könnten, werden vom Grobfilter aufgefangen. Zum Reinigen dieses Filters drücken Sie auf die Laschen an diesem Filter und heben Sie den Filter heraus.
3. Feinfilter: Dieser Filter verhindert, dass Schmutzpartikel und Speisereste erneut in die Spülkammer gelangen und zu einer erneuten Verschmutzung des Geschirrs führen.

ACHTUNG: Halten Sie den Feinfilter nicht mit der oberen Seite nach unten.

Filtereinheit

Die Filtereinheit muss gereinigt werden, um beste Leistung und Ergebnisse zu gewährleisten. Der Filter entfernt effizient Speisereste aus dem Spülwasser, so dass es während des Spülprogramms in die Kammer zurückgeführt werden kann. Aus diesem Grund ist es ratsam, größere Speisereste nach jedem Spülgang aus dem Filter zu entfernen. Spülen Sie dazu den Deckel und den halbrunden Filter unter fließendem Wasser ab. Drehen Sie die Filtereinheit zum Entfernen gegen den Uhrzeigersinn und ziehen Sie sie heraus. Die gesamte Filtereinheit soll regelmäßig gereinigt werden.

Verwenden Sie zum Reinigen des Grob- und Feinfilters eine Reinigungsbürste. Setzen Sie die gesamte Einheit anschließend wieder in die Spülmaschine ein. Drücken Sie sie an der dafür vorgesehenen Position nach unten und drehen Sie sie dann im Uhrzeigersinn.

Die Spülmaschine darf nie ohne Filter verwendet werden. Unsachgemäßer Austausch des Filters kann die Leistung des Geräts verringern und Schäden am Geschirr und Besteck verursachen.

WARNUNG: Verwenden Sie die Spülmaschine niemals ohne eingesetzte Filter. Achten Sie beim Reinigen der Filter darauf, dass diese nicht beschädigt werden. Andernfalls arbeiten die Filter möglicherweise nicht ordnungsgemäß, sodass schlechte Spülergebnisse oder Schäden an den inneren Teilen die Folge sein können.

Reinigung und Pflege

REINIGEN DER SPRÜHARME

Die Sprüharme müssen regelmäßig gereinigt werden, da harte Chemikalien im Wasser die Düsen der Sprüharme und Lager verstopfen können. Um den mittleren Sprüharm zu entfernen, halten Sie ihn an der Mutter fest und drehen Sie ihn im Uhrzeigersinn heraus. Zum Entfernen des unteren Sprüharms ziehen Sie diesen einfach nach oben heraus. Waschen Sie die Sprüharme mit Seife und warmem Wasser, und reinigen Sie die Düsen mit einer Bürste. Spülen Sie die Sprüharme sorgfältig ab und setzen Sie sie anschließend wieder in die Spülmaschine ein.

REINIGEN DER GERÄTETÜR

Verwenden Sie zum Reinigen des Türrahmens nur ein weiches, mit warmem Wasser angefeuchtetes Tuch. Verwenden Sie außerdem niemals Scheuermittel oder Scheuerschwämme zum Reinigen der Außenflächen, da diese die Oberfläche zerkratzen. Einige Papierhandtücher können ebenfalls Kratzer oder Flecken auf der Oberfläche hinterlassen.

WARNUNG: Verwenden Sie niemals ein Reinigungsspray, um die Türverkleidung zu reinigen, da diese das Türschloss und die elektrischen Komponenten beschädigen kann. Scheuermittel und Papierhandtücher werden ebenfalls nicht empfohlen, da sie Kratzer oder Flecken auf der Edelstahloberfläche hinterlassen können.

PFLEGEN DER SPÜLMASCHINE

Reinigen Sie das Bedienfeld mit einem leicht angefeuchteten Tuch und reiben Sie anschließend sorgfältig trocken. Verwenden Sie zum Reinigen der Außenflächen ein qualitativ hochwertiges Polierwachs. Benutzen Sie niemals spitze Gegenstände, Scheuermittel oder scharfe Reinigungsmittel.

FROSTSCHUTZ

Führen Sie folgende Maßnahmen durch, wenn Sie Ihre Spülmaschine im Winter an einem ungeheizten Ort aufbewahren:

1. Trennen Sie die Stromversorgung zur Spülmaschine.
2. Drehen Sie den Wasserhahn zu und trennen Sie die Frischwasserzufuhr vom Wasserventil.
3. Lassen Sie das Wasser aus dem Zufuhrschlauch und dem Wasserventil ab. (Fangen Sie das herauslaufende Wasser mit einem geeigneten Behälter auf.)
4. Schließen Sie den Zufuhrschlauch wieder am Wasserventil an.
5. Entnehmen Sie den Filter am Boden der Spülkammer und wischen Sie das Wasser mit einem Schwamm auf.

34_Reinigung und Pflege

SO PFLEGEN SIE IHRE SPÜLMASCHINE

• Nach jedem Spülgang

Trennen Sie nach jedem Spülgang die Wasserzufuhr zum Gerät und setzen Sie die Tür leicht geöffnet, damit Feuchtigkeit und Gerüche aus der Spülkammer entweichen können.

• Stecker herausziehen

Ziehen Sie stets den Stecker aus der Steckdose, bevor Sie das Gerät reinigen oder warten.

• Keine Lösungsmittel oder scheuernden Reinigungsmittel

Verwenden Sie zum Reinigen der Außenflächen und Gummikomponenten der Spülmaschine keine Lösungs- oder Scheuermittel. Verwenden Sie lediglich einen Lappen und warmes Seifenwasser. Um eventuelle Ablagerungen und Flecken von den Wänden der Spülkammer zu entfernen, feuchten Sie ein Tuch mit Wasser und etwas weißem Essig oder mit einem Spülmaschinenreiniger an.

Im Urlaub

Wenn Sie in Urlaub fahren, wird empfohlen, einen Spülgang mit leerer Spülmaschine laufen zu lassen. Ziehen Sie anschließend den Stecker aus der Steckdose, trennen Sie die Wasserversorgung und lassen Sie die Tür des Geräts nur angelehnt. Diese Maßnahmen verlängern die Lebensdauer der Dichtungen und verhindern die Bildung schlechter Gerüche im Gerät.

• Transportieren des Geräts

Wenn das Gerät bewegt werden muss, versuchen Sie es aufrecht zu transportieren. Falls unbedingt erforderlich, kann es auch mit der Rückseite nach unten getragen werden.

Dichtungen

Eine Ursache für die Bildung schlechter Gerüche in der Spülmaschine sind Essensreste, die sich in den Dichtungen abgesetzt haben. Reinigen Sie diese regelmäßig mit einem feuchten Schwamm.

Aufstellen Ihrer Spülmaschine

WARNUNG: Gefahr von Stromschlägen

Trennen Sie die Spülmaschine vor der Installation vom Stromnetz.

Andernfalls besteht die Gefahr von Stromschlägen und Tod.

ACHTUNG: Die Installation der Leitungen und elektrischen Geräte dürfen nur von Fachleuten durchgeführt werden.

Hinweise zum Stromanschluss

VORSICHT, zu Ihrer eigenen Sicherheit dürfen Sie:

ZUSAMMEN MIT DIESEM GERÄT KEINE VERLÄNGERUNGSKABEL ODER ADAPTERSTECKER

VERWENDEN;

UNTER KEINEN UMSTÄNDEN DEN DRITTEN ERDUNGSSTIFT VOM NETZKABEL ABSCHNEIDEN ODER ENTFERNEN.

Anforderungen an die Stromversorgung

220 bis 240 V bei 50 Hz mit Schmelz- oder Automatiksicherung. - Ein eigener Stromkreis nur für den Anschluss der Spülmaschine.

HINWEISE ZUR ERDUNG

Sorgen Sie vor der Verwendung für eine ordnungsgemäße Erdung.

Dieses Gerät muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des geringsten Widerstands geboten wird. Dieses Gerät verfügt über ein Anschlusskabel mit einem Leiter zur Erdung des Geräts und einem Erdungsstecker. Der Stecker muss an eine geeignete Steckdose angeschlossen werden, die in Übereinstimmung mit den lokalen Richtlinien und Vorschriften montiert und geerdet ist.

WARNUNG: Ein unsachgemäßer Anschluss des Erdungsleiters kann zum Risiko eines elektrischen Schlags führen. Wenden Sie sich an einen qualifizierten Elektriker oder Kundendienstmitarbeiter, wenn Sie Zweifel haben, ob die Spülmaschine ordnungsgemäß geerdet ist. Manipulieren Sie nicht den Stecker der Spülmaschine.

WASSERVERSORGUNG UND ABFLUSS

Kaltwasseranschluss

Schließen Sie den Kaltwasserschlauch an einen 3/4-Zoll-Gewindeanschluss an und stellen Sie sicher, dass er fest angeschlossen ist.

Wenn die Wasserleitungen neu sind oder über einen längeren Zeitraum nicht benutzt worden sind, lassen Sie das Wasser eine Weile laufen, um sicherzustellen, dass es klar ist. Diese Vorsichtsmaßnahme ist erforderlich, um die Gefahr auszuschließen, dass die Wasserzufuhr verstopft und das Gerät beschädigt wird.

Bei Wasserschläuchen mit AquaSafe-System. Stellen Sie sicher, dass das AquaSafe-Rohr des Wasserschlauchs an den Wasserhahn angeschlossen ist.

Warmwasseranschluss

Die Wasserzufuhr zum Gerät kann auch an die Warmwasserleitung des Hauses (Zentralheizungssystem mit Warmwasserversorgung) angeschlossen werden, solange eine Temperatur von 60 °C nicht überschritten wird. In diesem Fall verkürzt sich die Programmdauer um etwa 15 Minuten und die Spüleffizienz wird geringfügig verringert. Gehen Sie beim Anschluss an die Warmwasserleitung in gleicher Weise vor wie beim Anschluss an die Kaltwasserleitung.

Aufstellen des Geräts

Stellen Sie das Gerät an den gewünschten Platz. Die Rückseite weist zur dahinter gelegenen Wand und die Seitenteile befinden sich neben den angrenzenden Schränken oder an der Wand. Die Spülmaschine ist mit Frischwasser- und Ablaufschläuchen ausgerüstet, die, um die ordnungsgemäße Installation zu erleichtern, rechts oder links angeordnet werden können.

Ablassen von überschüssigem Wasser aus den Schläuchen

Wenn sich der Abfluss mehr als 1000 mm über dem Boden befindet, kann das überschüssige Wasser in den Schläuchen nicht direkt in den Abfluss entleert werden. In diesem Fall muss das überschüssige Wasser aus den Schläuchen in eine Schüssel oder einen geeigneten Behälter abgelassen werden, der sich außerhalb befindet und niedriger als der Abfluss liegt.

Wasserauslass

Schließen Sie den Ablaufschlauch an. Der Ablaufschlauch muss richtig montiert sein, um Undichtigkeiten zu vermeiden.

Stellen Sie sicher, dass der Zulaufschlauch nicht geknickt oder gequetscht ist.

Verlängerungsschlauch

Wenn Sie eine Veränderung für den Ablaufschlauch benötigen, verwenden Sie einen Schlauch ähnlicher Größe und Qualität.

Er darf nicht länger als 4 Meter sein, weil andernfalls die Reinigungswirkung der Spülmaschine reduziert werden kann.

Syphonanschluss

Der Ablaufanschluss muss sich in einer Höhe von 40 cm (min.) und 100 cm (max.) vom Boden der Spülmaschine befinden. Der Ablaufschlauch sollte mit einer Schlauchschelle befestigt werden.

AquaSafe

Das AquaSafe-System ist ein Sicherheitsventil, mit dem Wasserschäden verhindert werden. Wenn der Zulaufschlauch irgendwann undicht zu werden beginnt, schneidet das Sicherheitsventil das ausfließende Wasser ab. Wenn der Frischwasserschlauch oder das Sicherheitsventil beschädigt werden, müssen Sie es entfernen und ersetzen.

Verlängern oder verkürzen Sie nicht den Zulaufschlauch.

Aufstellen Ihrer Spülmaschine

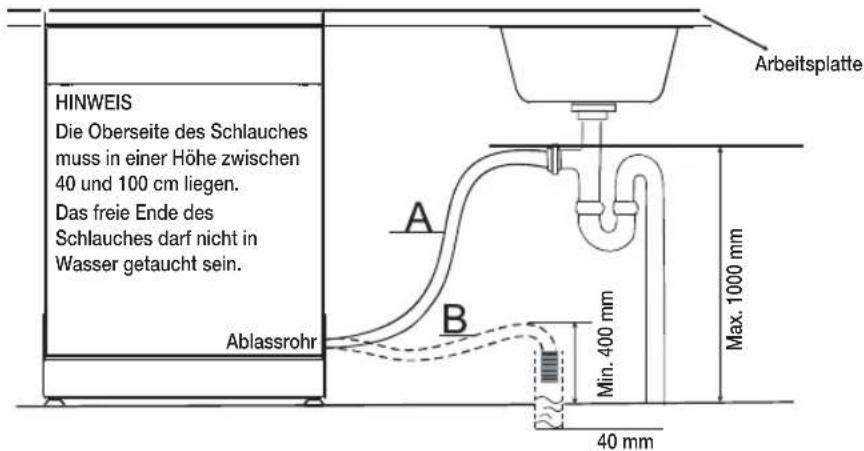

ANSCHLUSS DER ABLAUFSCHLÄUCHE

Stecken Sie den Ablaufschlauch in ein Ablaufrohr mit einem Mindestdurchmesser von 4 cm oder halten Sie ihn in das Spülbecken ausfließen. Achten Sie darauf, den Schlauch dabei nicht zu verbiegen oder zu knicken. Das obere Ende des Schlauchs muss sich in einer Höhe von 40 bis 100 cm befinden. Das lose Ende des Schlauchs darf nicht in Wasser getaucht werden, um den Rückfluss von Wasser zu vermeiden.

AUFSTELLUNG DES GERÄTS

Stellen Sie das Gerät an den gewünschten Platz. Die Rückseite weist zur dahinter gelegenen Wand und die Seitenteile befinden sich gegen die angrenzenden Schränke oder an der Wand. Die Spülmaschine ist mit Frischwasser- und Ablaufschläuchen ausgerüstet, die, um die ordnungsgemäße Installation zu erleichtern, entweder rechts oder links angeordnet werden können.

Nivellieren des Gerätes

Sobald das Gerät so aufgestellt ist, dass es nivelliert werden kann, kann die Höhe der Spülmaschine durch Verändern der Höhe der Schraubfüße verändert werden. Auf keinen Fall darf das Gerät um mehr als 2° geneigt sein.

STARTEN DER SPÜLMASCHINE

Überprüfen Sie vor dem Starten der Spülmaschine Folgendes:

1. Die Spülmaschine steht waagerecht und ist fixiert.
2. Das Wassereinlaufventil ist geöffnet.
3. Die Verbindungen der Anschlussleitungen sind dicht.
4. Alle Kabel sind fest verbunden.
5. Das Gerät ist eingeschaltet.
6. Die Schläuche für Frischwasser und Abwasser sind nicht verknotet.
7. Alle Verpackungs- und Druckmaterialien wurden aus der Spülmaschine genommen.

ACHTUNG: Bewahren Sie dieses Handbuch nach der Installation an einem sicheren Ort auf. Der Inhalt dieser Anleitung kann für die Anwender nützlich sein.

38_Aufstellen Ihrer Spülmaschine

Installieren der Spülmaschine

UNTERBAU, TEILEINBAU, VOLLEINBAU DER SPÜLMASCHINE

Achten Sie darauf, dass Ihr Installateur die folgenden Hinweise sorgfältig beachtet, damit Ihre neue Spülmaschine ordnungsgemäß arbeitet und Sie keiner Verletzungsgefahr ausgesetzt sind, wenn Sie Geschirr spülen.

Neue Installation

Wenn es sich bei dieser Spülmaschine um Ihre erste handelt, muss der größte Teil der Installationsarbeiten erledigt werden, bevor Sie das Gerät an seinen endgültigen Platz schieben.

Austauschgerät

Wenn diese Spülmaschine ein altes Gerät ersetzt, müssen Sie die vorhandenen Anschlüsse für das alte Gerät daraufhin überprüfen, ob sie für den Anschluss Ihrer neuen Spülmaschine geeignet sind. Ersetzen Sie die bestehenden Anschlüsse, wenn es notwendig ist.

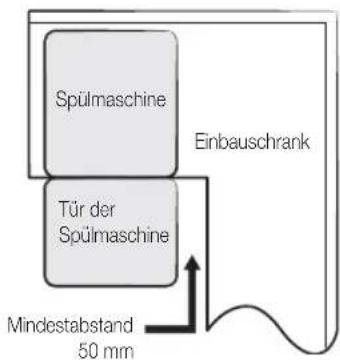

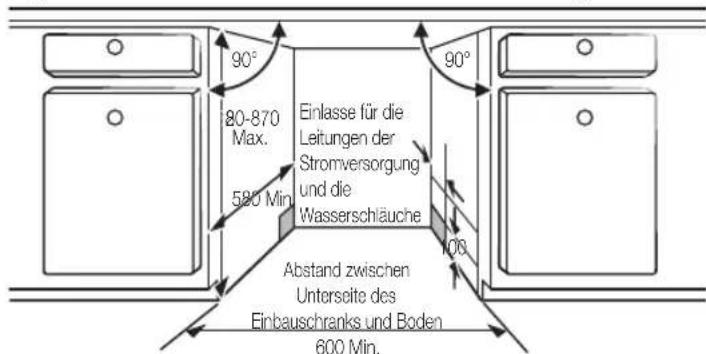

SCHRITT 1 AUSWAHL EINES GEEIGNETEN AUFSTELLUNGSORTS

Es ist ratsam, die Spülmaschine in der Nähe der vorhandenen Frisch- und Abwasserschläuche und des Netzkabels anzuordnen.

Entscheiden Sie die Aufstellung entweder rechts oder links vom Spülbecken, um den Anschluss der Wasserschläuche für die Spülmaschine zu vereinfachen.

1. Wählen Sie eine Stelle in der Höhe des Spülbeckens, um den Anschluss der Frisch- und Abwasserschläuche zu erleichtern.
2. Achten Sie darauf, dass der Abstand zwischen der Oberseite der Spülmaschine und dem Einbauschrank weniger als 5 mm beträgt und dass die Tür des Einbauschranks an der Gerätetür ausgerichtet ist.

1. Wenn die Spülmaschine in einem Eckschrank untergebracht wird, müssen Sie darauf achten, dass ausreichend Platz zum Öffnen der Tür vorhanden ist.

Je nach Lage der Steckdose müssen Sie unter Umständen auch in die gegenüberliegende Seitenwand ein Loch schneiden.

Installieren der Spülmaschine

Installieren der Spülmaschine

SCHRITT 2: ÜBERPRÜFEN DER WASSERVERSORGUNG UND DER ELEKTRISCHEN ANSCHLUSSDATEN

Der Wasserdruck am Frischwasserschlauch muss zwischen 0,04 MPa und 1,0 MPa liegen. Schließen Sie das Gerät nur an die Kaltwasserleitung an. Stellen Sie sicher, dass die Wassertemperatur nicht mehr als 60 °C beträgt. Schließen Sie das Gerät nicht an eine Heißwasserleitung an. Andernfalls treten am Gerät möglicherweise Störungen auf.

• Verwenden Sie eine Stromversorgung mit 220 bis 240 V~ bei 50 Hz. WARNUNG: Verbinden Sie das Gerät beim Installieren nicht mit der Steckdose.
• Verwenden Sie eine Steckdose mit einer maximal zulässigen Stromstärke von 16 A. (Die maximale Stromaufnahme dieses Geräts beträgt 11 A.)
• Stellen Sie vor dem Einschalten der Spülmaschine sicher, dass die Stromversorgung folgende Bedingungen erfüllt: - Für den Anschluss des Geräts sind 220 bis 240 V~ bei 50 Hz mit Schmelz- oder Automatiksicherung erforderlich.
• Ein eigener Stromkreis nur für den Anschluss der Spülmaschine.
• Kontrollieren Sie nach der Installation, dass das Netzkabel nicht geknickt oder beschädigt ist.
• Stellen Sie sicher, dass das Ventil der Wasserversorgung geschlossen ist, wenn Sie den Frischwasserschlauch der Spülmaschine anschließen. Dichten Sie den Frischwasserschlauch mit Teflonband oder Dichtmasse ab, um das Austreten von Wasser zu verhindern.

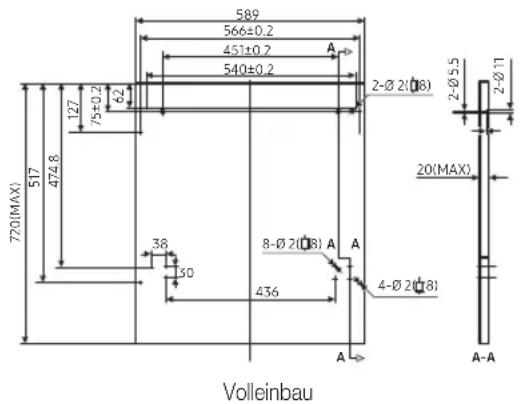

SCHRITT 3: VORBEREITEN DER TÜRVERKLEIDUNG (BEI VOLL- ODER TEILEINBAU DER SPÜLMASCHINE)

Die Türverkleidung muss auf die in der Abbildung dargestellten Abmessungen zugerichtet werden.

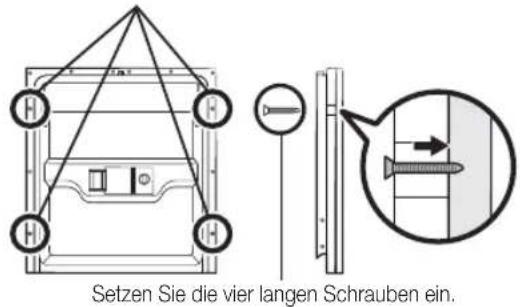

Volleinbau

1. Bringen Sie den Haken an der Türverkleidung an und setzen Sie ihn in den Schlitz an der Gerätetür der Spülmaschine.
2. Befestigen Sie die Tafel mit Schrauben und Muttern, nachdem Sie die Tafel richtig ausgerichtet haben.

VORSICHT: Verwenden Sie eine Türverkleidung mit einem Gewicht von 3 bis 7 kg.

Entfernen Sie die vier kurzen Schrauben.

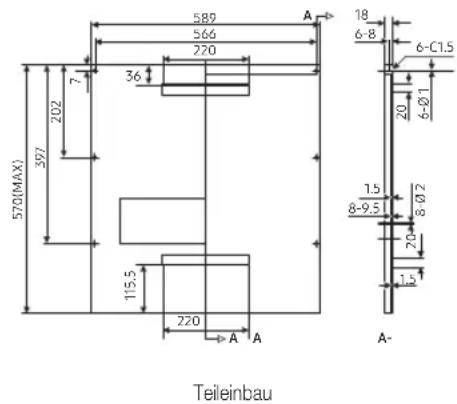

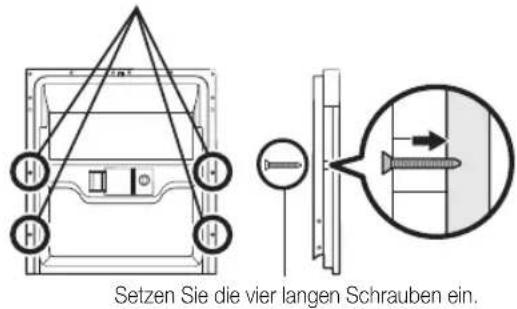

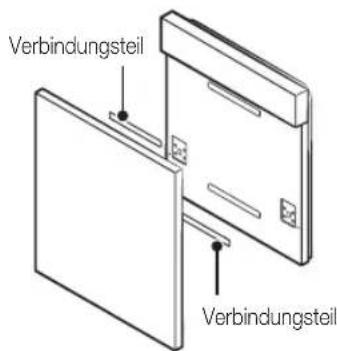

Teileinbau

1. Die beiden Verbindungsteile A und B können einfach getrennt werden. Bringen Sie das Verbindungsteil A an der Türverkleidung an und das Verbindungsteil B mit dem Filz an der Tür der Spülmaschine.
2. Befestigen Sie die Tafel mit Schrauben und Muttern, nachdem Sie die Tafel richtig ausgerichtet haben.

VORSICHT: Verwenden Sie eine Türverkleidung mit einem Gewicht von 3 bis 6 kg.

Entfernen Sie die vier kurzen Schrauben.

Installieren der Spülmaschine

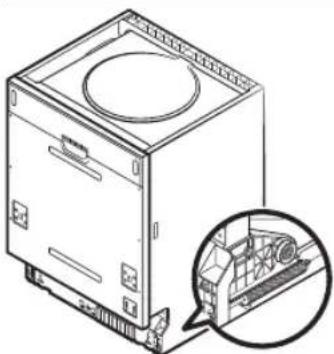

SCHRITT 4 EINSTELLEN DER TÜRFEDERSPANNUNG (BEI VOLL- ODER TEILEINBAU DER SPÜLMASCHINE)

1. Die Türfedern werden werkseitig auf die richtige Spannung für die Gerätetür eingestellt. Wenn eine Türverkleidung angebracht wird, müssen Sie die Federspannung der Gerätetür anpassen. Drehen Sie die Stellschraube des Einstellmechanismus, so dass das Stahlseil ge- oder entspannt wird.
2. Die Türfederspannung ist richtig eingestellt, wenn die Tür in vollständig geöffneter Position horizontal liegen bleibt, sich aber mit einem Finger einfach schließen lässt.

42. Installieren der Spülmaschine

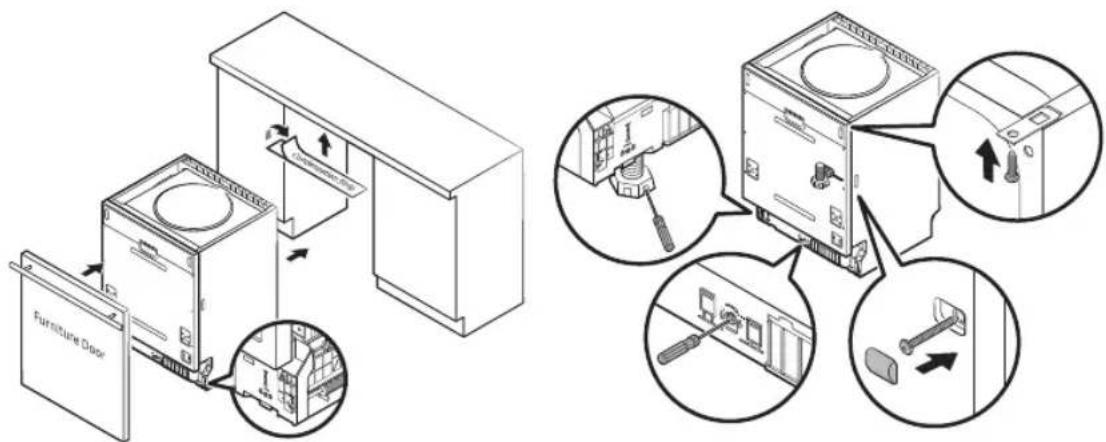

SCHRITT 5 AUFSTELLUNG DER SPÜLMASCHINE

1. Bringen Sie die Tür des Küchenschranks mit den vorgesehenen Klammern an der Tür der Spülmaschine an. Verwenden Sie zur Positionierung der Klammern die Schablone. (Bei Voll- oder Teileinbau der Spülmaschine)
2. Stellen Sie die Spannung der Türfedern mit einem Inbusschlüssel ein. Um die Spannung zu erhöhen, ziehen Sie die Schrauben für die linke und die rechte Feder im Uhrzeigersinn an. Andernfalls kann dies zu Schäden an der Spülmaschine führen. (Bei Voll- oder Teileinbau der Spülmaschine)
3. Schließen Sie den Frischwasserschlauch an die Kaltwasserversorgung an.
4. Anschließen des Abwasserschlauchs. Siehe Abbildung.
5. Schließen Sie das Netzkabel an.
6. Bringen Sie den Kondensationsstreifen unter der Arbeitsfläche des Schrankes an. Achten Sie darauf, dass der Kondensationsstreifen mit dem Rand der Arbeitsfläche bündig abschließt.
7. Bringen Sie die Spülmaschine in die richtige Position.
8. Richten Sie die Spülmaschine aus. Der hintere Stellfuß kann von der Vorderseite der Spülmaschine aus eingestellt werden. Drehen Sie dazu die Inbusschraube in der Mitte des Spülmaschinensockels mit einem Inbusschlüssel. Stellen Sie die vorderen Füße mit einem Schlitzschraubendreher so ein, dass die Spülmaschine waagerecht steht.
9. Die Spülmaschine muss fixiert werden. Hierfür haben Sie zwei Möglichkeiten:

A. Normale Arbeitsfläche: Setzen Sie den Einbauhaken in den Schlitz der Seitenwand ein und befestigen Sie ihn mit den Holzschrauben an der Arbeitsfläche. B. Arbeitsplatte aus Marmor oder Granit: Befestigen Sie die Seitenwand mit den Schrauben.

Installieren der Spülmaschine

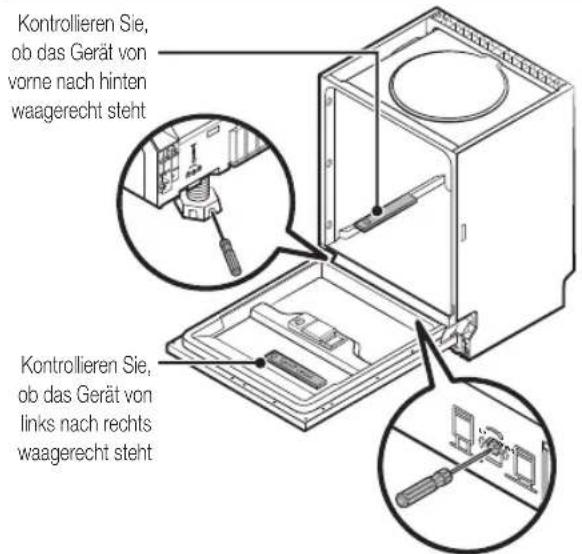

SCHRITT 6: AUSRICHTEN DER SPÜLMASCHINE

Die Spülmaschine muss für richtigen Spülbetrieb und gute Reinigungsleistung waagerecht stehen.

1. Um zu überprüfen, ob die Spülmaschine waagerecht steht, legen Sie eine Wasserwaage an die Tür und die Schiene im Spülraum (siehe Abbildung) an.
2. Richten Sie die Spülmaschine durch Einstellen der drei Nivellierfüße ein.
3. Achten Sie beim Nivellieren der Spülmaschine darauf, dass sie nicht umkippt.

Wenn der Nivellierfuß nicht hoch genug ist, verwenden Sie zusätzliche Stellfüße.

44. Installieren der Spülmaschine

Fehlerbehebung

Der Hersteller befolgt eine Politik der ständigen Weiterentwicklung und Aktualisierung des Produkts. Dadurch kann es zu Änderungen ohne vorherige Ankündigung kommen.

VOR EINEM ANRUF BEIM KUNDENDIENST

PROBLEM MÖGlicher	HE URSACHE VORGEHENSWEISE
Die Spülmaschine Funktioniert nicht	• Sicherung durchgebrannt oder der Leistungsschalter wurde ausgelöst.	• Ersetzen Sie die Sicherung bzw. setzen Sie den Leistungsschalter zurück. Entfern Sie alle anderen Geräte, die an den selbst Stromkreis wie die Spülmaschine angeschlossen sind.
	• Die Stromversorgung ist nicht eingeschaltet.	• Stellen Sie safer, dass das Gerät eingeschaltet und die Tür vollständig geschlossen ist. Stellen Sie safer, dass das Netzkabel richtig mit der Steckdose verbunden ist.
	• Der Wasserdruck ist zu gering. • Überprüfen Sie, ob die Wasserversorgung ordnungsgemäß angeschlossen und der Wasserhahn geöffnet ist.
Ablaufpumpe stoppt nicht	• Überlauf. • Das System wurde so entwickelt, das überlaufendes Wasser erkannt wird. Wenn das der Fall ist, wird die Umwälzpumpe aus- und die Ablaufpumpe eingeschalten.
Geräusch • Einige hörbare Geräusausche sind normal.	• Geräusch wird möglicherweise durch das Zerkleinern von weichen Essensresten oder dem Öffnen des Spülmitelbehalters verursicht.
	• Geschirteile liegen lose in den Körben oder ein kleiner Gegenstand ist durch den Korb gefallen.	• Stellen Sie safer, dass Geschirr und Besteck beim Spülgang nicht lose in der Spülkammer herumgewirbelt werden können.
	• Motor brummmt. • Die Spülmaschine wurde nicht regelmäß genutzt. Wenn Sie die Spülmaschine nur halten verwenden, denken Sie daran, sie jeder Woche mit Wasser zu fällen und diesen anschließend wieder abzulassen. Auf diese Weise werden die Dichtungen feucht gehalten.
Schaum im Spülraum • Ungeeignetes Spülmittel. • Verwendten Sie nur für Spülmaschinen geeignetes Spülmittel, um eine Schaumbildung zu vermeiden. • Oppen Sie bei Schaumbildung die Spülmaschine, und denen Sie den Schaum verdampfen. • Fällen Sie rund 4 Liter kaltes Wasser in den Spülraum. Schließen und verriegeln Sie die Spülmaschine. Starten Sie dann den Spülgang „Einweichen", um das Wasser abzulassen. Wiederholen Sie den Vorgang bei Bedarf.
			• Verschütteter Klarspürer. • Entfemen Sie verschütteten Klarspürer immer(sofort.
Flecken im Spülraum • Sie haben koloriertes Spülmittel verwendet.	• Stellen Sie safer, dass Sie ein Spülmittel ohne Farbstoff verwenden.
Geschirr wird nicht getrocknet	• Klarspürer muss nachgeführlt werden.	• Stellen Sie safer, dass der Klarspürerbehalter voll ist.

Fehlerbehebung_45

Fehlerbehebung

PROBLEM MÖGLICHE URSACHE VORGEHENSWEISE
Geschirr und Besteck sind nicht sauber	• Ungeeignetes Programm. • Wahlen	Sie ein Spülprogramm für eine stärkere Verschmutzung.
	• Falsches Beladen. • Stellen Sie sichern, dass das Öffnen des Spülmittelfachs und die Drehbewegung der Sprüharme nicht durch große Geschirrte blockiert werden.
Flecken und Schmutzfilm auf Gläsern und Besteck	1. Extrem hartes Wasser.2. Niedrige Temperatur des zugeführten Wassers.3. Spülmaschine ist überladen.4. Falsches Beladen.5. Altes oder feuchtes Spülmitelpulver.6. Leerer Klarspülberhalten.7. Falsche Dosierung des Spülmittels.	Um Flecken von Glasgeschirr zu entfernen:1. Nehmen Sie alle Metalgegenstände aus der Spülmaschine.2. Fullen Sie kein Spülmitel ein.3. Stellen Sie den langsten Spülgang ein.4. Starten Sie die Spülmaschine, und setzen Sie sie etwa 18 bis 22 Minuten lang laufen. Anschließend beginnt der Hauptwachgang.5. Öff nen Sie die Geräteür und freißen Sie 2 Tassen freißen Essig auf den Boden der Spülmaschine.6. Schließen Sie die Geräteür und setzen Sie den Spülgang fort. Wenn die Zugabe von Essig nicht hält: Wiederholen Sie die oben beschrieben Schritte. Geben Sie thismal jeder anstelle von Essig 1/4 Tasse (60 ml) von Zitronsäure hinzu.
Trübung des Glasgeschirrs	Kombination aus weichem Wasser und zu viel Spülmitel.	• Verwenden Sie weniger Spülmitel, wenn weiches Wasser zugeführrt wird, und fühlen Sie das kürzeste Spülprogramm, um das Glasgeschirr zu waschen und zu reinigen.
Gelber oder brauner Film auf Innenflächen	• Tee- oder Kaffeeflecken. • Entfemen	Sie die Flecken von Hand. Verwenden Sie dazu eine Lösung aus 1/2 Tasse Bleichmittel und 3 Tassen warmem Wasser.WARNING: Nach Ablauf des Spülprogramms müssen Sie 20 Minuten warten, bis die Heizelemente abgekühlt sind, bevor Sie den Innenaum reinigen können. Eine Nichtbeachtung dieser Anweisung kann zur Gefahr von Verbrennungen führen.
	• Eisenablagerung im Wasser konnen zur Bildung eines Films im gesamten Innenaum führen.	Sie,Müssen bei einem Unternehmen für Wasserenthärter einen speziellen Filter beziehen.
Weitere Film auf Innenflächen	• Mineralien in hartem Wasser. • Verwenden Sie zum Reinigen der Innenflächen einen feuchten Schwamm mit Spülmitel und tragen Sie damit Gummihandschuhe. Verwenden Sie keine anderen Reiniger außer Geschirrspülmitel, um das Risiko einer Schaumbildung oder Seitenlauge zu verringn.	Drehen Sie das Drehrad auf die OFF-Position, und schiben Sie den Riegel nach links.
Abdeckung des Spülmitelbehalters rastet nicht ein	• Das Drehrad befindet sich nicht in der OFF-Position.	Räumen Sie das Geschirr neu ein.
Spülmitelreste im Spülmitelbehalter	• Geschirr verhindert Öffnen des Spülmitelbehalters.
Dampf • Normales Phänomen.	• Während dem Trocknen und dem	Ablassen des Wasser tritt eine keine Menge Dampf durch die Entlüftungsschütze an der Gerätür aus.
Schwarze oder graue Rückstände auf dem Geschirr	• Aluminiumteile haben während dem Spülgang gegen das Geschirr gegeben.	• Verwenden Sie ein mildes Scheuermittel, um diese Flecken zu beseitigen.
Wasser steht am Boden des Spülraums	• Dies ist normal. • Eine keine Menge	Wasser um den Auslass am Boden des Spülraums sorgt für eine stete Befeuchtung der Dichtungen.
Wasser tritt aus • Spülmittelfach überfüllt oder Klarspüler verschüttet.		• Achten Sie darauf, den Klarspölbehälter nicht zu überfüllen. Verschütteter Klarspüler kann eine Überbeanspruchung verursachen und zum Überlaufen führen. Wischen Sie Spritzer mit einem feuchten Tuch auf.
		• Spülmaschine steht schief. • Stellen	Sie sicher, dass die Spülmaschine waagerecht stehen.
Tasten reagieren nicht, obwohl Spülmaschine eingeschaltet ist	• Gerätür ist offen. • Wenn die Gerätetur geöffnet ist, sind alle Tasten außer der Netztaste Power (Ein/Aus) deaktiviert. Schließen Sie die Gerätetur, und drücken Sie die gewünschte Taste.
	• Bediensperre - Funktion ist ausgewähllt.	Bei eingeschalteter Bediensperre sind alle Tasten deaktiviert. Halten Sie zum Entsperren dieser Funktion die Taste Bediensperre drei (3) Sekunden lang gestrück. Die Bediensperre-Funktion wird ebenfalls aufgehoben, wenn das Netzkabel getrennt und wieder angeschlossen wird.

Eine schlechte Spülleistung kann auf Probleme mit der Stromversorgung zurückzuführen sein. Versuchen Sie es mit einem anderen Programm, bevor Sie den Kundendienst kontaktieren.

Fehlerbehebung

Fehlerbehebung

FEHLERCODES

Beim Auftreten eines Fehlers werden Sie mit einem Fehlercode über das Problem informiert:

Codes Bedeutung Mögliche Ursachen
4C Fehler der Frischwasserversorgung		Der Wasserhahn ist nicht geöffnet, der Wassereinlass ist befindert oder der Wasserdruck ist zu niedrig
LC Leck Eine Teile der Spülmaschine sind leck
HC Erforderische Temperatur wird nicht erreicht Heizelement defekt
PC Ausfall des Teilerventils Ausfall des Teilerventils
AC	Ausfall der Kommunikation zwischen Hauptplatine mit Unterplatine	Unterbrechung oder Bruch der Kommunikationsleitungen
bC2 Taste zu	lange gedrück Taste 30 Sekunden lang gedrück

WARNUNG: Schließen Sie im Falle eines Überlaufs zunächst den Hauptwasserhahn, bevor Sie den Kundendienst kontaktieren. Wenn sich wegen eines Überlaufs oder einem kleinen Leck Wasser in der Bodenwanne befindet, muss diese zunächst entfernt werden, bevor die Spülmaschine erneut gestartet werden kann.

48_Fehlerbehebung

Anhang

TECHNISCHE DATEN

Modell		DW6-M605-F* DW6-M604-F*	DW6-M605-U* DW6-M604-U*	DW6 M605 *SS DW6 M604 *SS DW60M6031SS	DW6-M605-BB DW6-M604-BB DW60M60 BB31
Typ		Freistehend Unterbau Teileinbau Volleinbau
Ein/Aus		220 bis 240 V- bei 50 Hz
Wasserdruck		0,04 bis 1,0 MPa
Nennstromverbrauch		1760 bis 2100 W
Warmwasseranschluss		Max 60 °C
Trocknertyp		Kondensationstrocknung
Spültyp		Rotierende Sprühdüssen
Abmessungen (Breite x Tiefe x Höhe)		598 x 600 x 845 mm	598 x 570 x 815 mm		598 x 550 x 815 mm
Spülkapazität	DW6*M605* DW60M6031	14 Normedecke
	DW6*M604*	13 Normedecke
Gewicht (Ausgepackt)	DW6*M605* DW60M6031	52	44	43,5	43
	DW6*M604*	50	43	42,5	42

Anhang_49

Anhang

ABMESSUNGEN DES GERÄTS

Die nachfolgenden Abbildungen zeigen die richtige Beladung der Körbe gemäß den europäischen Normen.

Spülkapazität: 14 Normgedecke Prüfnorm: EN 60436 - Oberer Korb: in Position des unteren Korbs verwendet Spülprogramm: Öko - Zusätzliche Einstellungen: Keine - Dosiereinstellung für den Klarspüler: 5 - Wasserenthärtereinstellung: H3 - Dosierung für Standardspülmittel: Hauptspülen 29 - Zur Anordnung der Gedecke siehe nachfolgende Abbildungen

1 Suppenlöfel
2 Gabeln
3 Messer
4 Teelöfeln
5 Dessertlöfeln
6 Servierlöfeln
7 Serviergabeln
8 Schöpfkellen

Für Standardtest

DW60M6040**

Die nachfolgenden Abbildungen zeigen die richtige Beladung der Körbe gemäß den europäischen Normen.

Spülkapazität: 13 Normgedecke. Prüfnorm: EN 60436. Oberer Korb: in Position des unteren Korbs verwendet. Spülprogramm: Öko. Zusätzliche Einstellungen: Keine. Dosiereinstellung für den Klarspüler: 5. Wasserenthärtereinstellung: H3. Dosierung für Standardspülmittel: Hauptspülen 2 g. Zur Anordnung der Gedecke siehe nachfolgende Abbildungen.

1 Suppenlöfel
2	Gabeln
3	Messer
4	Teelöffel
5	Dessertlöfeln
6	Servierlöfeln
7	Serviergabeln
8	Schöpfkellen

Terminologie für Spülmaschine

1. Motor der Umwälzpumpe	Dieser Motor treibt die Pumpe an, die das Wasser vom Boden des Spūrlaums ansaugt, durch die internen Wasserkanäe pumpt und anschließend mit hohem Druck durch die oberen, mittleren und unteren Dünen spritzt.
2. Abwasserpumpe	These Pumpe pump ist das verschmutzte Wasser, das beim Spülen entstellt, aus der Spūlmaschine ab.
3. Heizung	Die Heizung befindet sich an den Wasserkanäen im Inneren der Spūlmaschine. Sie erhütst das fließende Wasser, um die Spülwirkung zu erhöhen.
4. Durchfl ussmessgerät	These Set misst die Frischwassermenge durch Zahlen der Impulse des Hall-ICs, der sich direkt neben dem Einlassventil befindet.
5. Verteiler	Der Verteiler befindet sich am Ausgang des Sumpfes im Inneren der Spūlmaschine. Mit dem Verteiler wird die Wasserzufuhr zum unteren Teil der Spūlmaschine an- oder abgeschaltet. (Dieses Modell verfügt nicht über these Set)
6. Spūlmittelfach	Hier werden das Reinigungsmittel und der Klarsprüfer eingefüllt, damit sie von der Spūlmaschine verwendet werden können. Die Dosiervorrichtung im Spūlmittelfach gibt bei Bedarf automatisch Spūlmitel und Klarsprüfer in die Spūlmaschine.
7. Spūrmaum	Zum Spūrmaum aus rosfreiem Stahl gehören die Bauteile im Innenaum der Spūlmaschine.
8. Sumpf	An dieser Stelle in der Spūlmaschine wird das Wasser gesammelt. Das eingespritzte Wasser sammelt sich nach dem Umwölzen hier. Der Sumpf ist mit dem Motor der Umwölzpmpe und der Abwasserpumpe verbunden.
9. Spūrmaumfront Zum Spūrmaum aus rosfreiem Stahl gehört auch die Innenseite des Gerätetur.
10. Basis Ein Kunststoffteil, das den Sockelrahmen bildet.
11. Korb Das obere und andere gestell zum Einräumen von Geschirr.
12. Mittlere/unträge Duse	Das Geschirr in der Spūlmaschine wird mit dem unter hohem Druck über die rotierenden Dreharme eingespritzten Wasser gesetzt.
13. Druckausgleich	Eine Öffnung, über die der Druckausgleich gegenüber dem umgebenden Raum erfolgt. Dies ist notwendig, weil die erhitzte Luft im Innern unter früherem Druck als die Außenluft stehen.
14. Verriegelungsschafter der Gerätetur	Hiermit wird festgestellt, ob die Tör der Spūlmaschine geöffnet oder geschlossen ist. Wenn die Tör bei laufender Spūlmaschine geöffnet wird, wird das Programm vorübergehend unterbrochen.

Hinweis

Hinweis

FRAGEN ODER HINWEISE?

LAND RUFEN SIE	UNS AN ODER BESUCHEN SIE UNS ONLINE UTER
AUSTRIA 0800 72	67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201	24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
DENMARK 707 019	70 www.samsung.com/dk/support
FINLAND 030-62	27 515 www.samsung.com/fi/support
FRANCE 01 48 63	00 00 www.samsung.com/fr/support
GERMANY 06196	77 555 77 www.samsung.com/de/support
ITALIA	800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN 0771-400 300	www.samsung.com/se/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

DD81-02437E-05

DW60M6050**

DW60M6051**

DW60M6040**

DW60M60 **31
