INSTRUKCJA OBSŁUGI ETS EC 1505 A EQ FESTOOL

Oryginalna instrukcja eksploatacji

1 S y m b o

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Instrukcja/przeczytać zalecenia!

Należy nosić okulary ochronne!

Należy nosić ochronę stuchu!

Należy stosować ochronę dróg oddechowych!

2 Wskazówki dotyczące bezpieczeństwa

2.1 Ogólne zalecenia bezpieczeństwa

Ostrzeżenie! Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i instruk-

cje.Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie elektryczne, pożar oraz/lub ciężkie obrażenia.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.

Używane w zaleceniach bezpieczeństwa pracy pojęcie „Narzędzie elektryczne” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Zalecenia bezpieczeństwa właściwe dla urządzenia

- W trakcie pracy mogą powstawać szkodliwe/trujące pyty (np. zawierająca ołów powłoka ma-larska, niektóre rodzaje drewna i metalu). Sty-kanie się z tymi pytami lub wdychanie tych pytów może stanowić niebezpieczeństwo dla osoby ob-stugującej urządzenie lub osób znajdujących się w pobliżu. Należy przestrzegać przepisów bez-pieczeństwa obowiązujących w danym kraju. Elektronarzędzie należy podłączać do odpowied-niego urządzenia odsysającego.

Dla ochrony zdrowia należy nosić maskę przeciwpytową P2.

Ze względu na występujące podczas szlifowania zagrożenia należy stale nosić okulary ochronne.

- Podczas szlifowania na mokro oraz szlifowania metali elektronarzędzia stosować wyłącznie z

prądowym wyłącznikiem ochronnym. Wyłącznik ochronny chroni w przypadku przed niebezpiecznym dla życia porażeniem ciała prądem.

• Materiały eksploatacyjne nasączone olejem takie jak, np. gąbki do szlifowania lub filc polerski czyścić wodą i dobrze wysuszyć. Materiały eksploatacyjne nasączone olejem mogą ulegać samozapłonowi.
• Uwaga zagrożenie pożaru! Unikach przegrzania materiału szlifowanego oraz szlifierki. Przed przerwami w pracy zawsze opróżniać zbiornik na pył. Pył szlifierski w worku na pył, mikrofiltrze, papierowym worku (lub worku filtrującym lub filtrze odkurzacza mobilnego) są w niekorzystnych warunkach takich, jak przepływ iskry podczas szlifowania metali, narażone na samozapton. Szczególne zagrożenie istnieje w sytuacjach, gdy pył szlifierski jest przemieszany z resztkami lakieru, poliuretanu lub innymi substancjami chemicznymi a szlifowany materiał jest po długiej obróbce nagrzany.
• Stosować wyłącznie oryginalne talerze szlifier-skie firmy Festool. Talerze innych producentów nie są dostosowane do prędkości obrotowej szli-fierki i mogą pęknąć.
• Po upadku należy sprawdzić elektronarzędzie oraz talerz szlifierski pod względem uszkodzeń. Zdemontować talerz szlifierski w celu dokładnego sprawdzenia. Przed zamontowaniem uszkodzone elementy należy naprawić. Pęknięte talerze szlifierskie oraz uszkodzone urządzenia mogą być przyczyną zranień oraz niebezpiecznego działania urządzenia.

2.3 Obróbka metalu

Ze względów bezpieczeństwa przy obróbce metalu należy stosować następujące środki zabezpieczające:

• Zainstalować prądowy wyłącznik ochronny (FI, PRCD).
• Podłączyć urządzenie do odpowiedniego odkurzacza.
• Regularnie czyścić urządzenie ze złogów pyłu w obudowie silnika.

Należy nosić okulary ochronne!

2.4 Parametry emisji

Wartości określone na podstawie normy EN 60745 wynoszą w typowym przypadku:

Poziom ciśnienia akustycznego L PA = 72 dB(A)

Poziom mocy akustycznej L WA = 83 dB(A)

Nieoznaczoność K = 3 dB

OSTROŻNIE

Hatas powstający podczas pracy Uszkodzenie słuchu

▶ Należy stosować ochronę słuchu!

Wartość emisji wibracji a_h (suma wektorowa w trzech kierunkach) oraz nieoznaczoność K ustalone wg normy EN 60745:

Wartość emisji wibracji (w 3 osiach) a_h=6,0 m/s^2 K=3,0 m/s^2

Podane wartości emisji (wibracje, szmery)

• stuża do porównania narzędzi,
  – nadają się one również do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytko-

wania.

- odnoszą się do głównych zatosowań tego elektronarzędzia.

Wartości te mogą być wyższe w przypadku innych zastosowań, w przypadku pracy z innym osprzętem oraz w przypadku niewłaściwej konserwacji. Należy uwzględnić czas pracy urządzenia na biegu jatowym oraz czas unieruchomienia!

3 Użycie zgodne z przeznaczeniem

Szlifierki te przeznaczone są do szlifowania drewna, tworzyw sztucznych, materiałów kompozytowych, farb / lakierów, mas szpachlowych i podobnych materiałów. W przypadku szlifowania metali należy przestrzegać szczególnych wskazówek bezpieczeństwa. Nie wolno obrabiać materiałów zawierających azbest.

W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik.

4 Dane techniczne

Szlifierka mimośrodowa ETS EC 150/3 A EQ ETS EC 150/5 A EQ

Moc 400 W 400 W
Prędkość obrotowa (bieg jatowy) 6000 - 10000 min	-1	6000 - 10000 min^-1
Suw szlifujący 3,0 mm 5,0 mm
Talerz szlifierski	D 150 mm	D 150 mm
Cieżar (bez kabla sieciowego, z talerzem szlifierskim)	1,2 kg	1,2 kg
Klasa zabezpieczenia	☐ /II	☐ /II

5 Elementy urządzenia

[1-1] Włącznik/wyłącznik

[1-2] Regulacja prędkości obrotowej

[1-3] Talerz szlifierski

[1-4] Przyłącze plug it

[1-5] Króciec ssący

[1-6] Dioda LED sygnalizacji ssania

Podane rysunki znajdują się w załączniku instrukcji obsługi.

6 R o z r u

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość!

Niebezpieczeństwo wypadku

▶ Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tabliczce identy-fikacyjnej.
▶ W Ameryce Północnej wolno stosować wyłącznie urządzenia Festool o parametrach napięcia 120 V/60 Hz.

Podłączanie i odłączanie przewodu przyłączeniowego - patrz rysunek [2].

Przed uruchomieniem maszyny sprawdzić, czy zamek bagnetowy na sieciowym przewodzie przyłączeniowym jest całkowicie zamknięty i zablokowany.

Włączanie/wyłączanie [1-1]

WŁ. Wcisnąć Włącznik/wyłącznik [1-1]

AUS Wcisnąć Włącznik/wytącznik [1-1]

① W przypadku aktywnej funkcji sygnalizacji ssa- nia włączenie elektronarzędzia bez podłączone- go węża ssącego jest niemożliwe - patrz roz- dział 7.3.

7 U s t a w

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

▶ Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

7.1 Układ elektroniczny

Urządzenie wyposażone jest w pełnofalowy układ elektroniczny o następujących właściwościach:

Łagodny rozruch

Elektronicznie regulowany tagodny rozruch zapewnia pozbawiony szarpnieć rozruch urządzenia.

Stała prędkość obrotowa

Wstępnie wybrana prędkość obrotowa silnika utrzymywana jest elektronicznie na statym poziomie. Dzięki temu nawet przy obciążeniu osiągana jest stała prędkość szlifowania.

Redukcja prędkości obrotowej przy dużych wibracjach

W przypadku wystąpienia dużych wibracji i drgań elektronarzędzia, np. podczas korzystania z narzędzia razem przekładką, prędkość obrotowa zostanie automatycznie zredukowana dla ochrony narzędzia oraz użytkownika.

Zabezpieczenie przed nadmiernym wzrostem temperatury

Dla ochrony przed przegrzaniem silnika pobór mocy zostanie zredukowany w przypadku osiągnięcia zbyt wysokich temperatur silnika. W sytuacji dalszego wzrostu temperatury elektronarzędzie wyłączy się. Ponowne włączenie jest możliwe do piero po ostygnięciu silnika.

7.2 Ustawianie prędkości obrotowej

Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [1-6]w zakresie od 6000 do 10000 min ^-1 .

Dzięki temu można optymalnie dopasować prędkość szlifowania do danego rodzaju materiału (patrz rozdział 8).

7.3 Sygnalizacja ssania

Elektroniczna sygnalizacja ssania rozpoznaje, czy do elektronarzędzia podłączony został wąż ssący. W przypadku aktywacji tej funkcji włączenie elektronarzędzia jest możliwe wyłącznie przy podłączonym wężym ssącym.

Włączanie/wyłączanie sygnalizacji ssania

W momencie dostawy sygnalizacja ssania jest wyłączona. e n i a

▶ Włączyć elektronarzędzie włącznikiem/wyłącznikiem [1-1].
▶ Przytrzymać wciśnięty włącznik/wyłącznik [1-1].
Silnik gaśnie, elektronarzędzie wydaje pojedynczy dźwięk.
Przekręcić regulator prędkości obrotowej[1-2] na stopień 1 i stopień 6.
Elektronarzędzie wydaje potrójny dźwięk.
▶ Puścić włącznik/wyłącznik [1-1].

Sygnalizacja ssania jest aktywna.

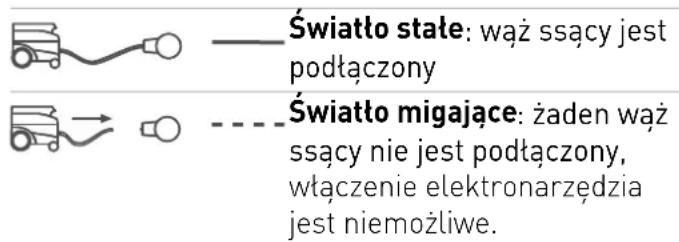

Światło state: wąż ssący jest podłączony Światło migające: żaden wąż ssący nie jest podłączony, włączenie elektronarzędzia jest niemożliwe.

Światło stałe: wąż ssący jest podłączony

Światło migające: żaden wąż ssący nie jest podłączony, włączenie elektronarzędzia jest niemożliwe.

Brak światła: sygnalizacja ssania jest nieaktywna.

① Aby wyłączyć funkcję sygnalizacji ssania powtórzyć opisane powyżej czynności, elektronarzędzie wyda podwójny dźwięk.

7.4 Zmiana talerzy szlifierskich[3]

Optymalny wynik pracy można osiągnąć wyłącznie przy zastosowaniu oryginalnego wyposażenia dodatkowego i oryginalnych materiałów eksploatacyjnych. W przypadku zastosowania nieoryginalnego wyposażenia dodatkowego lub nieoryginalnych materiałów eksploatacyjnych roszczenia gwarancyjne wygasają.

Ostrzeżenie! Nie dokonywać zmian konstrukcyjnych w otwartym wnętrzu maszyny przy zdemontowanym talerzu szlifierskim.

Zagrożenie zdrowia: zamontowanie talerza szlifierskiego o nieprawidłowej wielkości prowadzi do niedopuszczalnie dużych wibracji narzędzia.

Odpowiednio do obrabianej powierzchni urządzenie można wyposażć w dwa talerze szlifierskie o różnej twardości.

Twardy: szlifowanie zgrubne i dokładne powierzchni. Szlifowanie krawędzi.

Miękki: uniwersalny do szlifowania zgrubnego i dokładnego, do równych i wypukłych powierzchni.

Bardzo miękki: szlifowanie dokładne form, wypukłości, wyokrągleń. Nie stosować do obróbki krawędzi!

7.5 Mocowanie wyposażenia szlifierskiego za pomocą systemu StickFix [3b]

Do talerza szlifierskiego StickFix i stopy szlifierskiej można szybko i prosto mocować pasujące papiery ścierne StickFix i krążki ścierne z włókniny StickFix.

▶ Należy w tym celu docisnąć samoprzyczepne wyposażenie szlifierskie do talerza szlifierskiego [1-3].

7.6 Odsysanie

OSTRZEŻENIE

Zagrożenie zdrowia spowodowane pyłami

▶ Pyt mogą stanowić zagrożenie dla zdrowia. Z tego względu nigdy nie należy pracować bez od-sysania.
▶ Przy odsysaniu pytów stanowiących zagrożenie dla zdrowia zawsze należy przestrzegać przepisów państwowych.

Do króćca ssącego [1-5] można podłączyć odkurzacz mobilny Festool o średnicy węża odsysającego rzędu 27 mm.

Zalecenie: stosować wąż ssący o właściwościach antystatycznych! Pozwoli to zmniejszyć ładunek elektryczny.

8 Praca za pomocą urządzenia

OSTRZEŻENIE

Niebezpieczeństwo zranienia

▶Obrabiany element należy mocować zawsze w taki sposób, aby nie mógł poruszyć się w czasie obróbki.

Należy przestrzegać następujących zaleceń:

• Nie wolno przeciązać urządzenia poprzez zbyt mocne dociskanie! Najlepsze wyniki szlifowania daje praca ze średnio mocnym naciskiem. Wydajność i jakość szlifowania zależą w znacznym stopniu od wyboru prawidłowego materiału ściernego.
• Dla bezpiecznego prowadzenia urządzenie należy zawsze trzymać mocno obiema rękami za obudowę silnika i głowicę przekładniową.

W maszynach z układem elektronicznym zalecane są następujące ustawienia pokrętta nastawczego [1-2]:

Prace szlifierskie Stopień pokrę- tła nastawczego

• Szlifowanie przy maks. zdzieraniu 5 - 6
• Zeszlifowywanie starych farb
  – Szlifowanie drewna i forniru przed lakierowaniem
• Szlifowanie pośrednie lakieru na powierzchniach
• Szlifowanie cienko nakładanego lakieru 4 - 5 wstępnego
  – Szlifowanie drewna za pomocą włókniny do szlifowania
• Zaokrąglanie krawędzi elementów drewnianych
• Wygładzanie zagruntowanych powierzchni drewnianych
  – Szlifowanie krawędzi z litego drewna i for- 3 - 4 niru
  – Szlifowanie we wręgach okien i drzwi
• Szlifowanie pośrednie lakieru na krawędziach
  – Oszlifowywanie okien z naturalnego drewna za pomocą włókniny do szlifowania
• Wygładzanie powierzchni drewnianych przed bejcowaniem za pomocą włókniny do szlifowania
• Zdzieranie lub usuwanie wapna za pomocą włókniny do szlifowania
• Szlifowanie pośrednie lakieru na po-2-3 wierzchniach bejcowanych
  – Oczyszczanie wrębów okien z naturalnego drewna za pomocą włókniny do szlifowania
  – Szlifowanie bejcowanych krawędzi 1 - 2
• Szlifowanie termoplastycznych tworzyw sztucznych

9 Konserwacja i utrzymanie w czy- stości

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

▶ Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!
Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Obstuga serwisowa i naprawy wyłącznie u producenta lub w warsztatach autoryzowanych: prosimy wybrać najbliższe miejsce spośród adresów zamieszczonych na stronie: www.festool.com/service

Należy stosować wyłącznie oryginalne części zamienne firmy Festool.Nr zamówienia pod: www.festool.com/service

Dla zapewnienia cyrkulacji powietrza, otwory włotowe powietrza chłodzącego w obudowie silnika muszą być zawsze odstonięte i utrzymywane w czystości.

W przypadku spadku mocy lub zwiększonych wibracji przedmuchać i wyczyścić wloty powietrza wlotowego.

9.1 Hamulec talerza

Gumowy pierścień samouszczelniający [4-2] przylega do talerza szlifierskiego i zapobiega niekontrowanemu zwiększeniu prędkości obrotowej talerza. Przy słabnącej skuteczności hamowania należy go wymienić.

9.2 Czyszczenie kanałów odsysających

Zalecamy czyszczenie kanałów odsysających urządzenia [4-1] raz w tygodniu (w szczególności w przypadku szlifowania masy szpachlowej z dodatkiem żywicy syntetycznej, szlifowania ze zwilżaniem oraz szlifowania gipsu) za pomocą płaskiej szczoteczki oraz ściereczki z materiału.

10 Wyposażenie

Należy stosować wyłącznie oryginalne talerze polerskie i szlifierskie firmy Festool. Stosowanie niskiej jakości talerzy szlifierskich i polerskich może doprowadzić do znacznego niewyważenia, które pogorszy jakość rezultatów pracy i zwiększy zużycie urządzenia.

Numery katalogowe akcesoriów i narzędzi można znaleźć w katalogu Festool lub w Internecie na stronie „www.festool.com”.

11 Środowisko

Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych! Urządzenia, wyposażenie i opakowania przekazywać do recyklingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Tylko UE: Zgodnie z Europejską Dyrektywą dotyczące zużytych urządzeń elektrycznych i elektronicznych i jej transpozycji do prawa krajowego elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje dotyczące rozporządzenia REACH:

www.festool.com/reach

12 Oświadczenie o zgodności z nor- mami UE

Szlifierka mimośrodowa Nr seryjny

ETS EC 150/3 A EQ 500069

ETS EC 150/5 A EQ 10006674

Rok oznaczenia CE:2014

Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw, norm lub dokumentów normatywnych.

2006/42/EG, 2004/108/EG, 2011/65/UE, EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Kierownik Działu Badań, Rozwoju i Dokumentacji Technicznej

2014-02-05
