KÄYTTÖOHJE ETS EC 1505 A EQ FESTOOL

Alkuperäiset käyttöohjeet

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue ohjeet/huomautukset!

Käytä suojalaseja!

Käytä kuulosuojaimia!

Käytä hengityssuojainta!

2 T u r v a

2.1 Yleiset turvaohjeet

Varoitus! Lue kaikki turva- ja käyttöohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myö-hempää tarvetta varten.

Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvaohjeet

- Työstön yhteydessä saattaa syntyä terveydelle haitallista / myrkyllistä pölyä (esim. lyijypitoisten maalien, tiettyjen puulaatujen ja metallien yhteydessä). Kyseisen pölyn kanssa kosketuksiin joutuminen tai pölyn hengittäminen saattaa aiheuttaa vaaran koneen käyttäjälle ja työpisteen lähellä oleskeleville henkilöille. Noudata maakohtaisia turvallisuus- ja työturvallisuusmääräyksiä. Kytke sähkötyökalu sopivaan pölynpoistoimuriin.

Käytä oman terveytesi vuoksi P2-luokan hengityssuojainta.

Käytä hiomiseen liittyvien vaarojen takia aina suojalaseja.

• Käytä tätä sähkötyökalua märkähionnassa ja metallin hionnassa vain vikavirtasuojakytkimen kanssa. Suojakytkin suojaa laitteen käyttäjää sähköiskun yhteydessä, niin ettei hengenvaarallinen sähkövirta pääse kulkemaan kehon läpi.
• Puhdista öljyn kostuttamat käyttötarvikkeet (esim. hiomatyyny tai kiillotushuopa) vedellä ja

anna niiden kuivua aukilevitettynä. Öljyllä kostutetut käyttötarvikkeet voivat syttyä itsestään palamaan.

• Huomioi palovaara! Vältä hiomatarvikkeen ja hiomakoneen ylikuumenemista. Tyhjennä pölysäiliö aina ennen työtaukoja. Pölypussissa, mikrosuodattimessa, paperipussissa (tai märkäkuivaimurin pölypussissa tai suodattimessa) oleva hiomapöly voi epäedullisissa olosuhteissa syttyä itsestään palamaan (esim. metallien hionnassa syntyvien kipinöiden takia). Erityinen vaara syntyy, jos hiomapöly pääsee maalijäämien, polyuretaanijäämien tai muiden kemiallisten aineiden sekaan ja hiomatarvike on kuumentunut pitkäkestoisien työn aikana.
• Käytä vain alkuperäisiä Festool-hiomalautasia. Muiden valmistamat lautaset eivät sovellu hiomakoneen kierrosnopeudelle ja voivat murtua.
  Jos työväline pääsee putoamaan lattialle, tarkasta sähkötyökalu ja hiomalautanen vaurioiden varalta. Irrota hiomalautanen tarkempaa tarkastusta varten. Korjauta vaurioituneet osat ennen käytön jatkamista. Murtuneet hiomalautaset ja vaurioituneet koneet voivat aiheuttaa tapaturmia ja tehdä koneen toiminnasta epäturvallista.

2.3 Metallintyöstö

Metallia työstettäessä on noudatettava turvallisuussyistä seuraavia toimenpiteitä:

• Kytke eteen vikavirta- (FI-, PRCD-) suojakytkin.
• Kytke kone sopivaan imuriin.
• Puhdista säännöllisesti koneen moottorin kotelo sinne kertyneestä pölystä.

Käytä suojalaseja!

2.4 Päästöarvot

Normin EN 60745 mukaiset arvot ovat tyypillisesti:

Äänenpainetaso L _PA = 72 dB(A)

Äänentehotaso L WA = 83 dB(A)

Epävarmuus K = 3 dB

HUOMIO

Työskenneltäessä syntyy melua

Kuulovaurioiden vaara

▶ Käytä kuulosuojaimia!

Määritetty tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuustekijä K normin EN 60745 mukaan:

Värähtelyarvo (3-akselinen) a h = 6,0 m/s^2

$$ K = 3, 0 \mathrm{m} / \mathrm{s} ^ {2} $$

Ilmoitetut päästöarvot (tärinä, melu)

• ovat koneiden keskinäiseen vertailuun,
• soveltuvat myös käytön yhteydessä syntyvän täri-nä- ja melukuormituksen alustavaan arviointiin,
• edustavat sähkötyökalun pääasiallisia käyttöso- velluksia.

Arvot voivat kasvaa muiden käyttösovellusten, muiden käyttötarvikkeiden tai riittämättömän huollon takia. Huomioi koneen tyhjäkäynti- ja seisonta-ajat!

3 Määräystenmukainen käyttö

Määräystenmukaisesti hiomakoneet on tarkoitettu puun, muovin, komposiittimateriaalien, maali-/lakkapintojen, pakkelimassan ja muiden vastaavien materiaalien hiomiseen. Metallien hionnassa täytyy huomioida erityiset turvallisuusohjeet. Asbestipi-toisia materiaaleja ei saa työstää.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista.

4 Tekniset tiedot

Epäkeskohiomakone ETS EC 150/3 A EQ ETS EC 150/5 A EQ

Teho 400 W 400 W
Kierrosluku (kuormittamatta) 6000 - 10000 min	-1	6000 - 10000 min^-1
Hiomaisku	3,0 mm	5,0 mm
Hiomalautanen	D 150 mm	D 150 mm
Paino (ilman verkkojohtoa, hiomalautasella)	1,2 kg	1,2 kg
Suojausluokka	☐ /II	☐ /II

5 L a i t t

[1-1] Käyttöpainike

[1-2] Kierrosluvun säätö

[1-3] Hiomalautanen

[1-4] plug it -liitäntä

[1-5] Poistoimuliitäntä

[1-6] LED imuritunnistukseen

Mainitut kuvat ovat käyttöoppaan alussa.

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus!

Onnettomuusvaara

▶ Virtalähteen verkkojännitteen ja taajuuden täytyy olla yhdenmukainen konekilvessä annettujen tietojen kanssa.
▶ Pohjois-Amerikassa voidaan käyttää vain Festool-koneita, joiden jännite on 120 V/60 Hz.

Verkkoliitäntäjohdon kytkentä ja irrotus - katso kuva [2].

Varmista ennen koneen päällekytkentää, että bajonettikiinnitys on liitetty ja lukittu kunnolla kiinni verkkojohtoon.

ePäälle-époiskytkrentä [1-10] s a t

PÄÄLLE Paina käyttöpainiketta [1-1]

POIS Paina käyttöpainiketta [1-1]

PÄÄLTÄ

① Aktivoidun imuritunnistuksen yhteydessä sähkötyökalua ei voida käynnistää ilman paikalleen liitettyä poistoimuletkua - katso luku 7.3.

7 Säädöt

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

▶ Irrota aina sähköpistoke pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia töitä!

7.1 Elektroniikka

Kone on varustettu täysaaltoelektroniikalla, joka sisältää seuraavat ominaisuudet:

Pehmeä käynnistys

Elektronisesti ohjattu pehmeä käynnistys huolehtii koneen tasaisesta käynnistymisestä.

Tasainen kierrosluku

Esivalittu moottorin kierrosluku pysyy elektronisesti ohjattuna samana. Tällä tavoin hiontanopeus pysyy jatkuvasti tasaisena myös kuormituksessa.

Kierrosluvun vähennys voimakkaan tärinän yhteydessä

Jos sähkötyökalussa syntyy voimakasta tärinää ja värähtelyä, esim. käytettäessä erikoishienoille hiomatarvikkeille tarkoitettua vaimenninta, silloin kierrosluku vähenee automaattisesti sähkötyökalun ja laitteen käyttäjän suojaamiseksi.

Ylilämpösuoja

Moottorin ylikuumenemisen estämiseksi tehonottoa rajoitetaan, jos moottorin lämpötila on liian korkea. Jos lämpötila kohoaa edelleen, sähkötyökalu sammuu. Kone voidaan kytkeä uudelleen päälle vasta sitten, kun moottori on jäähtynyt.

7.2 Kierrosluvun säätö

Kierrosluvun voi säätää säätöpyörällä [1-6] 6000 ja 10000 min ^-1 välillä.

Siten voit sovittaa hiontanopeuden aina työstettävän materiaalin mukaan (katso luku 8).

7.3 Imuritunnistus

Elektroninen imuritunnistus tunnistaa, onko sähkötyökaluun kytketty poistoimuletku. Aktivoinnin jälkeen sähkötyökalun voi kytkeä päälle vain silloin, kun poistoimuletku on liitetty paikalleen.

Imuritunnistuksen päälle-/poiskytkentä

Imuritunnistus on toimitustilassa deaktivoitu.

▶ Kytke sähkötyökalu päälle käyttöpainikkeella [1-1].
▶ Pidä käyttöpainiketta [1-1] painettuna.
Moottori sammuu, sähkötyökalu piippaa 1x.
Käännä kierroslukusäädin [1-2] pykälään 1 ja pykälään 6.
Sähkötyökalu piippaa 3x.
▶ Vapauta käyttöpainike [1-1].
Imuritunnistus on aktivoitu.

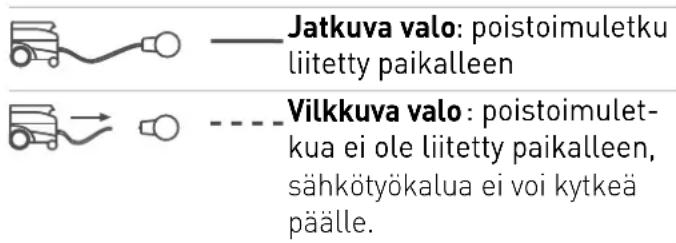

Jatkuva valo: poistoimuletku liitetty paikalleen Vilkkuva valo: poistoimulet- kua ei ole liitetty paikalleen, sähkötyökalua ei voi kytkeä pälle.

Ei valoa: imuritunnistus ei ole aktivoitu.

① Imuritunnistuksen deaktivoimiseksi toista ylhäällä kuvattu menettelytapa, sähkötyökalu piippaa 2x.

7.4 Hiomalautasen vaihto [3]

Optimaaliset työtulokset saadaan vain alku- peräisillä tarvikkeilla ja kulutusmateriaaleil- la. Takuu raukeaa, jos et käytä alkuperäisiä tarvikkeita tai kulutusmateriaaleja.
Varoitus! Älä tee mitään rakenteellista muutosta koneen avatussa rungossa, kun hiomalautanen on irrotettu.
Terveyden vaarantuminen: Vääränkokoisen hiomalautasen asentaminen on kiellettyä, koska tämä aiheuttaa koneen liiallista tärinää.

Koneeseen on valittavissa kolme erikovuista hiomalautasta kulloinkin työstettävän pinnan mu-kaan.

Kova: Pintojen karkea- ja hienohionta. Reunojen hionta.

Pehmeä: Yleiskäyttöinen lautanen karkea- ja hienohiontaan, tasaisille ja kaareville pinnoille.

Erittäin pehmeä: Muoto-osien, kaarien, pyöristysten hienohionta. Älä käytä kulmien hiontaan!

7.5 Hiomatarvikkeiden kiinnitys StickFix:llä [3b]

StickFix-hiomalautaselle voidaan kiinnittää nopeasti ja helposti sille sopivat StickFix-hiomapaperit ja StickFix-karhunkielet.

▶ Paina itsekiinnittyvä hiomatarvike hiomalautaselle [1-3].

7.6 Imurointi

VAROITUS

Pöly aiheuttaa vaaraa terveydelle

Pöly voi olla terveydelle haitallista. Älä sen vuoksi missään tapauksessa työskentele ilman imuria.
▶ Noudata terveydelle vaarallisen pölyn imuroinnissa aina maakohtaisia määräyksiä.

Poistoimuliitäntään [1-5] voidaan kytkeä Festoolin imuri, jonka imuletkun halkaisija on 27 mm.

Suositus: käytä antistaattista poistoimuletkua! Siten voit vähentää staattisen sähkön varautumista.

8 Työskentely koneella

VAROITUS

Loukkaantumisvaara

Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön aikana.

Noudata seuraavia ohjeita:

• Älä ylikuormita konetta painamalla sitä liian kovaa! Saavutat parhaan hiontatuloksen, kun painat konetta vain kevyesti pintaa vasten. Hiontateho ja -laatu riippuvat oleellisesti oikean hiomatarvikkeen valinnasta.
• Turvallisen ohjaamisen varmistamiseksi pidä aina molemmin käsin kiinni moottorin kotelosta ja vaihteiston päästä.

Elektronisten koneiden käyttöön suosittelemme seuraavia säätöpyörän asetuksia [1-2]:

Hiontatyöt Säätöpyö-

rän pykälä

• Hionta maks. työstöteholla 5 - 6
• Vanhan maalipinnan hionta
• Puun ja viilupinnan hionta ennen maala- usta
• Maalattujen pintojen välihionta
• Ohuen pohjamaalipinnan hionta 4 - 5
• Puun hionta karhunkielellä
• Puukappaleiden reunojen viistäminen
• Pohjustettujen puupintojen siloitus
• Täyspuisten ja viilutettujen reunojen hion- 3 - 4 ta
• Ikkunoiden ja ovien huullosten hionta
• Maalattujen reunojen välihionta
• Maalaamattomien puuikkunoiden hionta karhunkielellä
• Puupintojen siloitus karhunkielellä ennen petsausta
• Ylimääräisen kalkin poistaminen karhunkielellä
• Petsattujen pintojen välihionta 2 - 3
• Maalaamattomien ikkunahuullosten puhdistus karhunkielellä
• Petsattujen reunojen hionta 1 - 2
• Lämpöplastisten muovien hionta

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

Irrota sähköpistoke aina pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia huolto- ja puhdistustöitä!
▶ Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin suojuksen avaamista, on suoritettava valtuutetussa asiakaspalvelukorjaamossa.

Huolto ja korjaus vain valmistajan tehtaalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/service

Käytä vain alkuperäisiä Festool-va-raosia! Tilausnumero kohdassa: www.festool.com/service

Ilmankierron varmistamiseksi moottorin kotelon jäähdytysilmarakojen täytyy olla aina vapaita ja puhtaita.

Jos teho heikkenee tai tärinä kasvaa, puhalla jäähdytysaukot puhtaaksi.

9.1 Lautasjarru

Kumimansetti [4-2] hankaa hiomalautasta ja estää hiomalautasen hallitsemattoman kiihtymisen. Jarruttavan vaikutuksen heiketessä se täytyy vaihtaa.

9.2 Poistoimukanavien puhdistus

Suosittelemme puhdistamaan noin kerran viikossa (erityisesti keinohartsitasoitteen hionnassa, märkähionnassa tai kipsin yhteydessä) koneen poistoi-mukanavat [4-1] pienellä ja litteällä harjalla tai kangasliinalla.

10 Tarvikkeet

Käytä vain Festoolin alkuperäisiä hioma- ja kiillotuslautasia. Huonolaatuisten hioma- ja kiillotuslautasten käyttö saattaa aiheuttaa voimakasta epätasapainoa, joka huonontaa työtuloksen laatua ja lisää koneen kulumista.

Tarvikkeiden ja työkalujen tilausnumerot voit katsoa Festoolin käyttö-/tuoteoppaasta tai Internetosoitteesta www.festool.com.

11 Ympäristö

Älä heitä käytöstä poistettua sähkötyökalua talousjätteisiin! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Noudata kansallisia määräyksiä.

Vain EU: Käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöystävälliseen kierrätykseen.

REACH:iin liittyvät tiedot: www.festool.com/reach

12 EU-vaatimustenmukaisuusvakuutus

Epäkeskohiomakone Sarjanumero

ETS EC 150/3 A EQ 500069

ETS EC 150/5 A EQ 10006674

CE-hyväksyntämerkinnän vuosi:2014

Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien, normien tai normi-asiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY, 2011/65/EU, EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Tutkimus- ja tuotekehitysosaston sekä teknisen dokumentoinnin päällikkö

2014-02-05
