HL 3631 - Ogrzewanie CLATRONIC - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI HL 3631 CLATRONIC

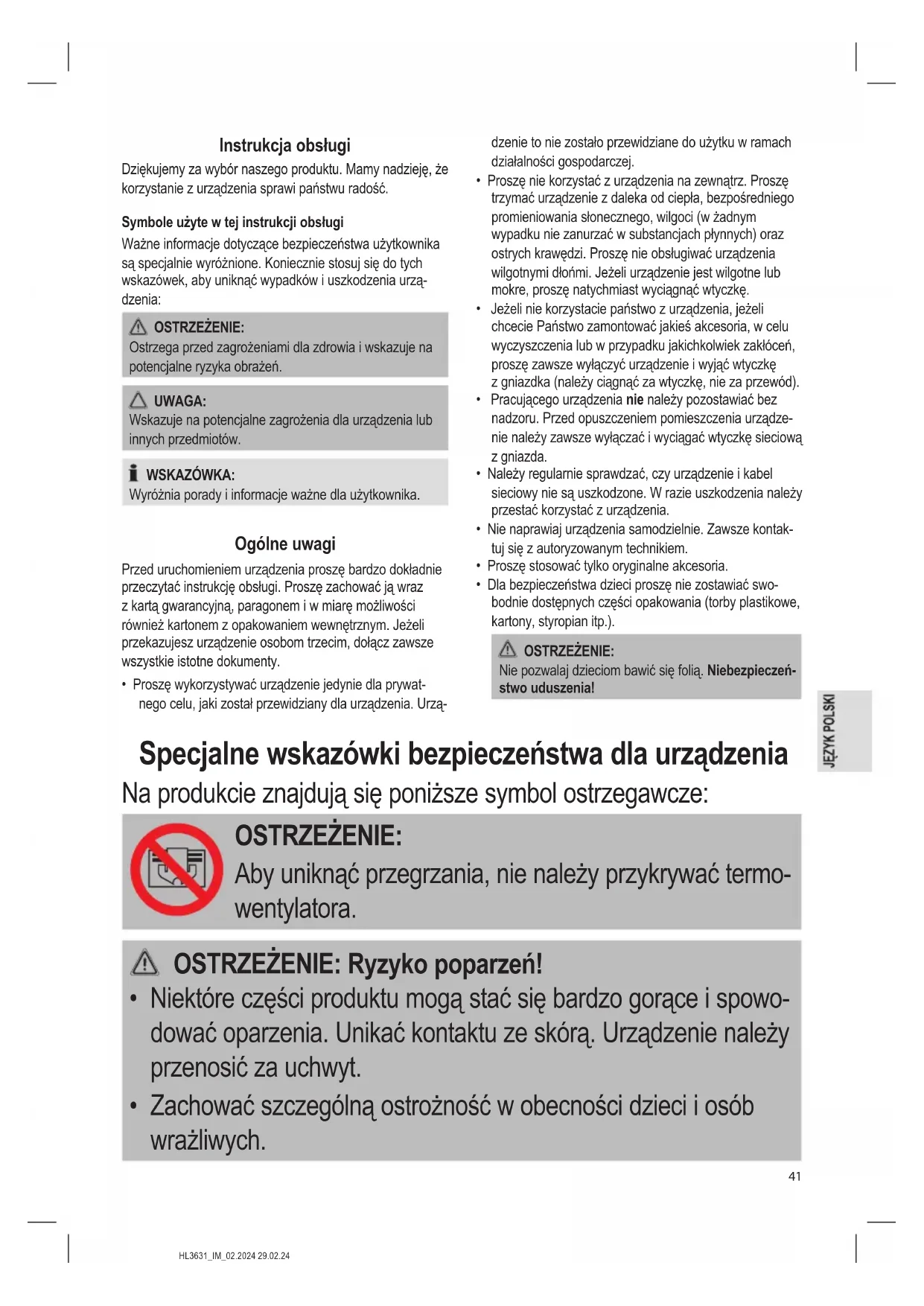

Instrukcja obsługi Dziękujemy za wybór naszego produktu. Mamy nadzieję, że korzystanie z urządzenia sprawi państwu radość. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urzą- dzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Ogólne uwagi Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również kartonem z opakowaniem wewnętrznym. Jeżeli przekazujesz urządzenie osobom trzecim, dołącz zawsze wszystkie istotne dokumenty.

• Proszę wykorzystywać urządzenie jedynie dla prywat- nego celu, jaki został przewidziany dla urządzenia. Urzą- dzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.

• Proszę nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę.

• Jeżeli nie korzystacie państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka (należy ciągnąć za wtyczkę, nie za przewód).

• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządze- nie należy zawsze wyłączać i wyciągać wtyczkę sieciową z gniazda.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

• Nie naprawiaj urządzenia samodzielnie. Zawsze kontak- tuj się z autoryzowanym technikiem.

• Proszę stosować tylko oryginalne akcesoria.

• Dla bezpieczeństwa dzieci proszę nie zostawiać swo- bodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE: Nie pozwalaj dzieciom bawić się folią. Niebezpieczeń- stwo uduszenia! Specjalne wskazówki bezpieczeństwa dla urządzenia Na produkcie znajdują się poniższe symbol ostrzegawcze: OSTRZEŻENIE: Aby uniknąć przegrzania, nie należy przykrywać termo- wentylatora. OSTRZEŻENIE: Ryzyko poparzeń!

• Niektóre części produktu mogą stać się bardzo gorące i spowo- dować oparzenia. Unikać kontaktu ze skórą. Urządzenie należy przenosić za uchwyt.

• Zachować szczególną ostrożność w obecności dzieci i osób wrażliwych.HL3631_IM_02.2024 29.02.24

• Nie umieszczać termowentylatora bezpośrednio pod gniazdkiem elektrycznym.

• Nie używać tego termowentylatora w bezpośrednim sąsiedztwie wanny, prysznica lub basenu.

• Nie używać tego termowentylatora, jeśli został upuszczony.

• Nie używać w przypadku widocznych oznak uszkodzenia termo- wentylatora.

• Używać tego termowentylatora na poziomej i stabilnej po- wierzchni.

• Nie używać tego termowentylatora w małych pomieszczeniach, gdy są one zajmowane przez osoby niezdolne do samodzielnego opuszczenia pomieszczenia, chyba że zapewniony jest stały nadzór.

• Aby zmniejszyć ryzyko pożaru, należy trzymać tkaniny, zasłony lub inne materiały łatwopalne w odległości co najmniej 1 m od wylotu powietrza.

• Dzieci w wieku poniżej 3 lat powinny być trzymane z dala od urządzenia, chyba że są pod stałym nadzorem.

• Dzieci w wieku od 3 lat i młodsze niż 8 lat mogą włączać i wyłą- czać urządzenie tylko pod nadzorem lub poinstruowane w za- kresie bezpiecznego użytkowania urządzenia i jeśli zrozumiały wynikające z tego ryzyko, pod warunkiem, że urządzenie zostało umieszczone i zainstalowane w normalnej pozycji użytkowania.

• Dzieciom w wieku od 3 lat i młodszym niż 8 lat nie wolno wkładać wtyczki do gniazdka, nie wolno regulować urządzenia, nie wolno czyścić urządzenia i / lub nie wolno wykonywać konserwacji przez użytkownika.

• Urządzenie to może być używane przez dzieci w wieku lat 8 lub starsze, osoby z obniżoną sprawnością zyczną, zmysłową lub umysłową, osoby z brakiem doświadczenia i wiedzy, jeśli są oneHL3631_IM_02.2024 29.02.24

nadzorowane lub gdy je poinstruowano jak korzystać z tego urzą- dzenia w bezpieczny sposób, i gdy zdają sobie sprawę z istnieją- cych niebezpieczeństw.

• Dzieciom nie wolno bawić się urządzeniem.

• Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

• W żadnym wypadku nie wolno używać termowentylatora w po- mieszczeniach z gazem wybuchowym (np. benzyną) lub podczas prac z użyciem łatwopalnych klejów lub rozpuszczalników (np. podczas klejenia lub malowania parkietu, PCV itp.).

• Nie wkładać żadnych przedmiotów do termowentylatora.

• Należy zadbać o zachowanie bezpiecznej odległości między przewodem zasilającym a obudową.

• Nie używać termowentylatora na wolnym powietrzu.

• Jeśli przewód zasilający jest uszkodzony, musi zostać wymie- niony przez producenta, jego przedstawiciela serwisowego lub osoby o podobnych kwalikacjach, aby uniknąć zagrożenia. Rozpakowanie urządzenia

1. Wyjmij urządzenie z opakowania.

2. Usuń wszystkie materiały opakowaniowe, takie jak folie,

materiały wypełniające, opaski kablowe i opakowania kartonowe.

3. Sprawdź urządzenie pod kątem ewentualnych uszkodzeń

transportowych, aby uniknąć zagrożeń. Nie używaj uszkodzonego urządzenia. Natychmiast zwróć urządze- nie do sprzedawcy. WSKAZÓWKA: Na urządzeniu może nadal znajdować się kurz lub pozostałości po produkcji. Zalecamy wyczyszczenie urzą- dzenia zgodnie z opisem w punkcie „Czyszczenie”. Przegląd elementów obsługi 1 Uchwyt 2 Pokrętło regulacji funkcji

Wentylator (oscylujący) 1000 Watt (oscylujący) 1500 Watt (oscylujący) Wył. Wentylator 1000 Watt 1500 Watt Wył. 4 Filtr 5 Stojak 3 Regulator temperatury 6 Wyłącznik bezpieczeństwa 7 Kratka na elementy grzewcze 8 Lampka sygnalizacyjnaHL3631_IM_02.2024 29.02.24

Uwagi dotyczące użytkowania Wyłącznik bezpieczeństwa Termowentylator wyposażony jest w wyłącznik bezpieczeń- stwa, który odłącza zasilanie w przypadku przewrócenia się urządzenia. Wyłącznik bezpieczeństwa zapobiega zagroże- niom spowodowanym przez przegrzanie. OSTRZEŻENIE: Umieść urządzenie na gładkiej, poziomej i stabilnej powierzchni. Unikaj dywanów, aby zapobiec awarii wy- łącznika bezpieczeństwa. WSKAZÓWKA: Urządzenie włącza się automatycznie po powrocie do pozycji pionowej. Podłączone obciążenie Urządzenie obsługuje moc wejściową 1500 W. UWAGA: Przeciążenie

• W przypadku stosowania przedłużacza, musi on mieć przekrój przewodu co najmniej 1,5 mm².

• Nie używaj gniazda wielokrotnego, ponieważ to urzą- dzenie ma zbyt dużą moc.

• Nie podłączać żadnych innych urządzeń o dużej mocy do tego samego obwodu elektrycznego. Filtr Z tyłu urządzenia znajduje się filtr zgrubny. Zbiera on kurz i utrzymuje go na miejscu. Obsługa Podłączenie elektryczne

1. Upewnij się, że napięcie urządzenia (patrz etykieta

znamionowa) odpowiada napięciu sieciowemu, które będzie używane.

2. Ustawić pokrętło regulacji funkcji w pozycji 0.

3. Całkowicie rozwinąć kabel sieciowy.

4. Wtyczkę sieciową podłączać tylko do prawidłowo zain-

stalowanego gniazda z uziemieniem. Ustawianie temperatury Termostat stale włącza i wyłącza termowentylator, utrzy- mując w ten sposób temperaturę na żądanym poziomie. Żądaną temperaturę należy ustawić w następujący sposób:

1. Ustawić regulator temperatury na najwyższe ustawienie.

2. Po osiągnięciu żądanej temperatury powoli cofnąć

regulator temperatury, aż termowentylator wyłączy się słyszalnie. Lampka kontrolna zgaśnie. WSKAZÓWKA: Słyszalne położenie regulacji temperatury zależy od temperatury otoczenia.

3. Termowentylator będzie wówczas utrzymywał żądany

poziom temperatury. UWAGA: Gdy urządzenie nie jest używane, należy odłączyć wtyczkę sieciową. Oscylacja Aby zapewnić równomierne ogrzewanie lub wentylację, urządzenie jest wyposażone w funkcję oscylacji. Aby włączyć tryb oscylacji, należy użyć pozycji sterowania od 2 a do 2 d. UWAGA: Nigdy nie reguluj mechanizmu obrotowego ręką. Może to spowodować uszkodzenie mechanizmu. WSKAZÓWKA: Zakres obrotu urządzenia wynosi około 45 °. Obsługa wentylatora Jeśli chcesz używać urządzenia jako wentylatora, obróć po- krętło regulacji funkcji na ikonę wentylatora i obróć regulację temperatury do najwyższej pozycji. Zakończenie obsługi Aby zakończyć obsługę, należy ustawić pokrętło funkcyjne w pozycji 0. Lampka kontrolna zgaśnie. Następnie wyjąć wtyczkę z gniazdka. Ochrona przed przegrzaniem Urządzenie posiada mechanizm zabezpieczający przed przegrzaniem, powodujący automatyczne wyłączenie urzą- dzenia w przypadku przegrzania.

1. Ustawić pokrętło regulacji funkcji w pozycji 0 i wyciągnąć

wtyczkę sieciową z gniazdka.

2. Przed ponownym użyciem pozostawić urządzenie na

ok. 10 minut do ostygnięcia. WSKAZÓWKA: Jeśli mechanizm ochrony przed przegrzaniem powoduje, że urządzenie po krótkim czasie ponownie się wyłącza, może to wskazywać na usterkę.

1. Wyłączyć urządzenie i odłączyć je od sieci.

2. Zleć kontrolę urządzenia sprzedawcy lub naszemu

działowi obsługi klienta.HL3631_IM_02.2024 29.02.24

Czyszczenie i konserwacja OSTRZEŻENIE:

• Przed czyszczeniem zawsze odłączaj urządzenie od sieci i poczekaj, aż urządzenie ostygnie.

• Nigdy nie zanurzaj urządzenia w wodzie, aby je wyczyścić. Może to doprowadzić do porażenia prądem lub pożaru. UWAGA:

• Nie należy używać szczotek drucianych ani innych materiałów ściernych.

• Nie używać środków żrących lub szorujących.

• Kurz należy wytrzeć suchą szmatką.

• Plamy można usunąć za pomocą odpowiednio wilgotnej szmatki. Kurz na kratach ochronnych Nagromadzenie kurzu na kratach ochronnych może prowa- dzić do przegrzania.

• Usunąć kurz przez ostrożne szczotkowanie. lub

• Użyj dyszy do tapicerki w odkurzaczu, aby usunąć kurz. Czyszczenie filtra Otwórz okładkę filtra z tyłu. Wyjmij filtr. Można go wyczyścić pod bieżącą wodą. UWAGA: Przed ponownym włożeniem filtra należy odczekać, aż całkowicie wyschnie. Przechowywanie

• Przed odłożeniem urządzenia na miejsce pozostawić je do ostygnięcia!

• Luźno zwiń kabel sieciowy.

• Zalecamy przechowywanie urządzenia w oryginalnym opakowaniu, jeśli nie zamierzasz go używać przez dłuższy czas.

• Zawsze przechowuj urządzenie poza zasięgiem dzieci w dobrze wentylowanym i suchym miejscu. Dane techniczne Model:........................................................................ HL 3631 Zasilanie: ..................................................220 – 240 V~, 50 Hz Pobór mocy: ................................................................ 1500 W Stopień ochrony: .................................................................. Waga netto: ..............................................................ok. 1,5 kg Zastrzegamy sobie prawo wprowadzania zmian technicz- nych i projektowych w trakcie ciągłego rozwoju produktu. Ogłoszenie zgodności z dyrektywą Aktualna wersja zakupionego urządzenia jest zgodna z poniższymi europejskimi standardami i dyrektywami:

• Dyrektywa niskonapięciowa (LVD) 2014 / 35 / WE

• Dyrektywa dotycząca zgodności elektromagnetycznej (EMC) 2014 / 30 / WE

• Dyrektywa RoHS 2011 / 65 / UE & (UE) 2015 / 863

• Dyrektywa w sprawie ekoprojektu (ErP) 2009 / 125 / WE

• Rozporządzenie Komisji (UE) 2015 / 1188 (Karta informacyjna produktu patrz strona 46) Ogólne warunki gwarancji Producent / Dystrybutor udziela 24 miesięcy gwarancji na zakupione urządzenie. Okres gwarancji liczony jest od daty zakupu urządzenia. W tym okresie uszkodzone urządzenie będzie bezpłatnie wymienione na wolne od wad. W przypadku, gdy wymiana będzie niemożliwa do zrealizowania, Nabywca otrzyma zwrot ceny zakupu urządzenia. Za uszkodzone urządzenie uważa się takie, które nie spełnia funkcji określonych w instrukcji obsługi, a przyczyną takiego stanu jest wewnętrzna wada fabryczna lub materiałowa. Gwarancją nie są objęte uszkodzenia mechaniczne, chemiczne, termiczne, powstałe w wyniku działania sił zewnętrznych (np. przepięcie w sieci energetycznej czy wyładowania atmosferyczne), jak również wady powstałe w wyniku obsługi niezgodnej z instrukcją obsługi urządzenia. Nabywcy przysługuje prawo do wymiany urządzenia na wolne od wad lub, jeśli wymiana jest niemożliwa, zwrotu go- tówki tylko po dostarczeniu do punktu zakupu kompletnego urządzenia z oryginalnymi akcesoriami, instrukcją obsługi i w oryginalnym opakowaniu wraz z dowodem zakupu i pra- widłowo wypełnioną kartą gwarancyjną (pieczątka sklepu, data sprzedaży urządzenia). Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Niniejsza gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Nabywcy wynikających z przepisów Ustawy z dnia 27 lipca 2002 r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie kodeksu cywil- nego (Dz. U. z 2002 r. Nr 141, poz. 1176). Dystrybutor: CTC Clatronic Sp. z o.o Ul. Brzeska 1 45-960 OpoleHL3631_IM_02.2024 29.02.24

Usuwanie Znaczenie symbolu „Pojemnik na śmieci” Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, prze- widzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy. Twój sprzedawca i partner umowny jest również zobowią- zany do bezpłatnego odbioru starego urządzenia. Karta informacyjna produktu Model HL 3631 Parametr Ozna- czenie War- tość Jed- nostka Parametr Jed- nostka Moc cieplna Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych ogrzewaczy pomieszczeń Nominalna moc cieplna P nom 1,5 kW ręczny regulator doprowadzania ciepła z wbudowanym termostatem n. d. Minimalna moc cieplna (orientacyjna)

min 1,0 kW ręczny regulator doprowadzania ciepła z pomiarem tempe- ratury w pomieszczeniu lub na zewnątrz n. d. Maksymalna stała moc cieplna

max, c 1,5 kW elektroniczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz n. d. Zużycie energii elektrycznej na potrzeby własne moc cieplna regulowana wentylatorem n. d. Przy nominalnej mocy cieplnej (silnik wenty- latora)

max 1,487 kW Rodzaj mocy cieplnej / regulacja temperatury w pomieszczeniu Przy minimalnej mocy cieplnej (silnik wenty- latora)

jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu nie W trybie czuwania el

co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu nie mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu tak elektroniczna regulacja temperatury w pomieszczeniu nie elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobowym nie elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem tygodniowym nie Inne opcje regulacji regulacja temperatury w pomieszczeniu z wykrywaniem obecności nieHL3631_IM_02.2024 29.02.24

regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna nie z regulacją na odległość nie z adaptacyjną regulacją startu nie z ograniczeniem czasu pracy nie z czujnikiem ciepła promieniowania nie Dane teleadresowe Clatronic International GmbH, Industriering Ost 40, 47906 Kempen, Germany n. d. = nie dotyczyHL3631_IM_02.2024 29.02.24
