WS 1500 - Stacja Pogodowa ADE - Bezpłatna instrukcja obsługi

Typ produktu	Stacja pogodowa (higrometr)
Marka	ADE
Model	WS 1500 (biały) / WS 1501 (czarny)
Zasilanie	2 baterie LR03 (AAA) 1,5 V (w zestawie)
Zakres pomiaru temperatury	0°C do 50°C (±1°C)
Zakres pomiaru wilgotności względnej	20% do 95% (±5%)
Zakres pomiaru punktu rosy	0°C do 50°C (±1°C)
Rozdzielczość temperatury	0,1°C
Rozdzielczość wilgotności	1%
Wyświetlacz	Ultra szeroki ekran LCD
Główne funkcje	Temperatura wewnętrzna, wilgotność względna, punkt rosy, wyświetlanie MAX/MIN, wykres 12h, alarmy wilgotności i pleśni, wskaźnik komfortu, wybór °C/°F
Alarm wilgotności	Programowalne progi górny i dolny od 30% do 95% co 5%
Alarm pleśni	Regulowane progi: 60%, 65%, 70% lub 75% (domyślnie 65%)
Wskaźnik poziomu komfortu	Wyświetlanie kolorów: zbyt sucho, sucho, przyjemnie, wilgotno, zbyt wilgotno
Mocowanie	Składana nóżka i oczko do zawieszenia na ścianie
Konserwacja i czyszczenie	Czyścić suchą ściereczką, nie zanurzać w wodzie
Bezpieczeństwo	Użytkowanie przez dzieci od 8 lat pod nadzorem; nie bawić się bateriami; ryzyko połknięcia; przestrzegać biegunowości baterii
Baterie	Typ AAA (LR03); wymieniać wszystkie baterie jednocześnie; nie mieszać zużytych i nowych baterii
Gwarancja	2 lata od daty zakupu, obejmuje wady materiałowe i produkcyjne
Dystrybutor	Waagen-Schmitt GmbH, Hammer Steindamm 27–29, 22089 Hamburg, Niemcy

Często zadawane pytania - WS 1500 ADE

Jak zainstalować baterie w stacji pogodowej WS 1500?

Otwórz komorę baterii z tyłu urządzenia. Włóż 2 baterie LR03 (AAA) 1,5 V zgodnie z biegunowością (+/-) wskazaną na dnie komory. Zamknij pokrywę.

Jak ustawić alarm wilgotności?

Naciśnij i przytrzymaj przycisk SET, aż symbole ALERT i ▲ zaczną migać. Użyj ▲ lub ▼, aby ustawić górny próg (co 5%). Naciśnij ponownie SET, aby ustawić dolny próg. Odczekaj 10 sekund lub naciśnij SET, aby zatwierdzić. Włącz alarm przyciskiem ON/OFF.

Jak ustawić alarm pleśni?

Naciśnij i przytrzymaj przyciski ▼/°C/°F, aż pojawi się MOLD ALERT. Użyj ▲ lub ▼, aby wybrać próg (60%, 65%, 70% lub 75%). Zatwierdź, ponownie przytrzymując przyciski ▼/°C/°F lub po 10 sekundach.

Jak odczytać wartości MAX i MIN?

Naciśnij raz przycisk MAX.MIN: pojawi się ikona MAX z wartością maksymalną, kolejne naciśnięcie pokaże MIN. Aby wyczyścić wartości, przytrzymaj przycisk MAX.MIN.

Co oznacza punkt rosy?

Punkt rosy to temperatura, przy której wilgoć z powietrza zaczyna się skraplać. Jest obliczany na podstawie temperatury i wilgotności względnej. Punkt rosy zbliżony do temperatury wskazuje na wysoką wilgotność (ryzyko kondensacji i pleśni).

Jak interpretować wykres z ostatnich 12 godzin?

Wykres pokazuje zmiany wilgotności względnej w ciągu 12 godzin. Pionowe słupki przedstawiają wartości mierzone co godzinę, z progami komfortu: zbyt sucho (20-30%), sucho (31-40%), przyjemnie (41-60%), wilgotno (61-80%), zbyt wilgotno (81-90%).

Co zrobić, gdy na ekranie pojawi się 'H.HH' lub 'L.LL'?

Te kody oznaczają, że pomiar jest poza zakresem roboczym. Na przykład H.HH oznacza temperaturę powyżej 50°C lub wilgotność >95%. Sprawdź, czy urządzenie znajduje się w akceptowalnym zakresie (temperatura 0-50°C, wilgotność 20-95%).

Jak zmienić jednostkę temperatury (°C/°F)?

Naciśnij przycisk °C/°F, aby przełączać między wyświetlaniem w stopniach Celsjusza i Fahrenheita. Wybrana jednostka jest wyświetlana na ekranie.

Czy urządzenie można zamontować na ścianie?

Tak, z tyłu znajduje się oczko do zawieszenia. Użyj odpowiedniej śruby. Przed wierceniem upewnij się, że w ścianie nie ma kabli elektrycznych, rur gazowych ani wodnych, aby uniknąć ryzyka porażenia prądem.

Jak czyścić stację pogodową?

Wyczyść urządzenie suchą, miękką ściereczką. Nigdy nie zanurzaj urządzenia w wodzie ani innych płynach. Unikaj środków ściernych lub rozpuszczalników.

INSTRUKCJA OBSŁUGI WS 1500 ADE

Zakupiony wysokiej jakości produkt marki ADE łączy w sobie inteligentne funkcje z wyjątkową stylistyką. Ten higrometr jest idealnym przyrządem pomiarowym do sprawdzania właściwości klimatu w pomieszczeniu.

Wieloletnie doświadczenie marki ADE gwarantuje wysoki standard techniczny oraz sprawdzoną jakość.

Życzymy samych przyjemności i idealnego klimatu w pomieszczeniu!

Zespół ADE

Zawartość dostawy

• Higrometr
• 2 baterie LR03 (AAA) / 1,5 V
• Instrukcja obsługi

Spis treści

Zawartość dostawy....112

Informacje ogólne....114

Użycie zgodne z przeznaczeniem ......115

Bezpieczeństwo 115

Informacje o lokalizacji......119

W skrócie ....120

Właściwości higrometru ......122

To trzeba wiedzieć 123

Użytkowanie ....126

Ustawianie alarmu wilgotności......126

Ustawianie alarmu o pleśni ......127

Wybór jednostki miary temperatury......128

Odczyt zapisanych wartości MAKS./MIN.....128

Wykorzystywanie widoku graficznego ostatnich 12 godzin......129

Usterka/środek zaradczy ......130

Dane techniczne....130

Deklaracja zgodności....131

Gwarancja 132

Utylizacja 132

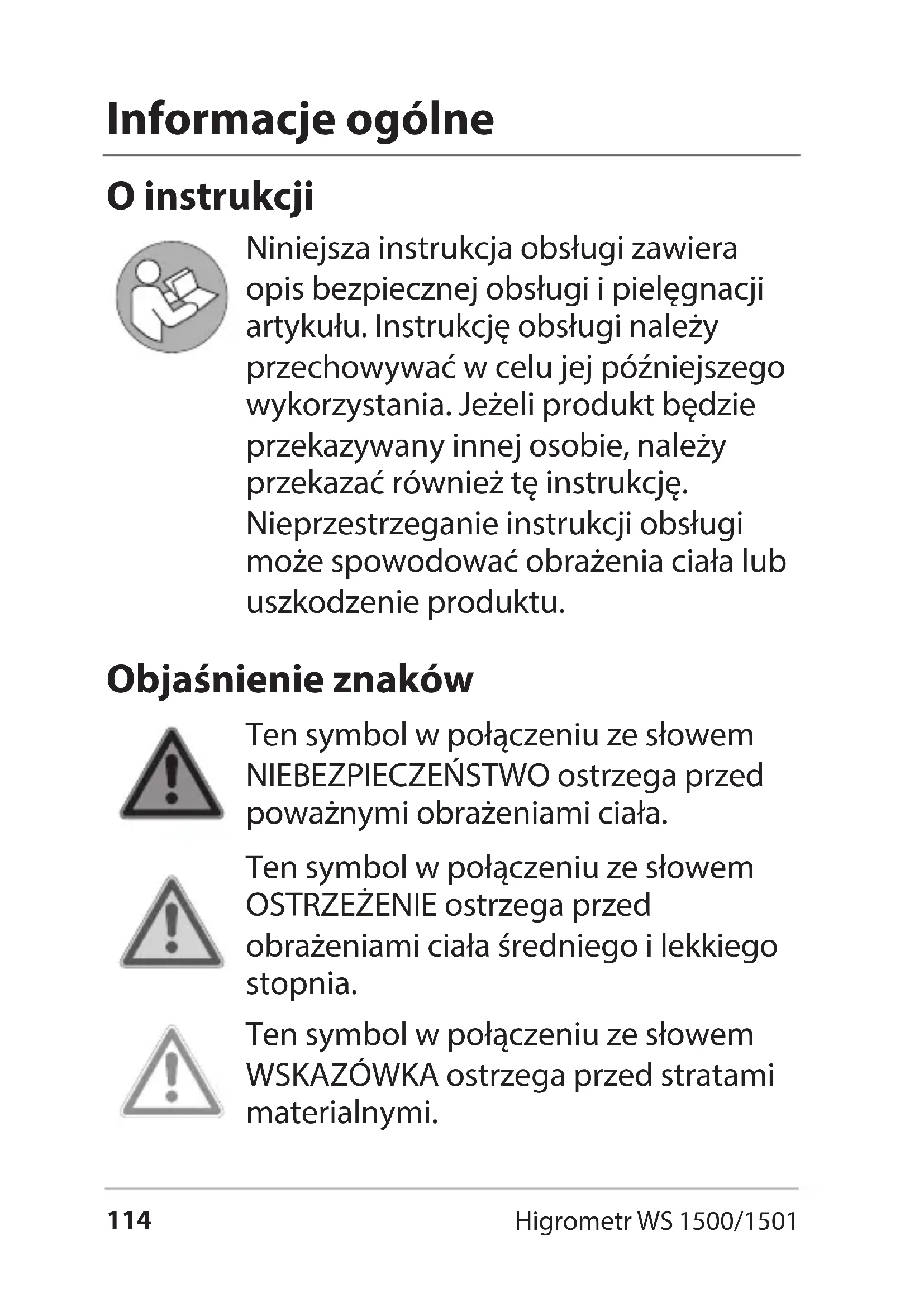

O instrukcji

Niniejsza instrukcja obsługi zawiera opis bezpiecznej obsługi i pielęgnacji artykułu. Instrukcję obsługi należy przechowywać w celu jej późniejszego wykorzystania. Jeżeli produkt będzie przekazywany innej osobie, należy przekazać również tę instrukcję.

Nieprzestrzeganie instrukcji obsługi może spowodować obrażenia ciała lub uszkodzenie produktu.

Objaśnienie znaków

Ten symbol w połączeniu ze słowem NIEBEZPIECZEŃSTWO ostrzega przed poważnymi obrażeniami ciała.

Ten symbol w połączeniu ze słowem OSTRZEŻENIE ostrzega przed obrażeniami ciała średniego i lekkiego stopnia.

Ten symbol w połączeniu ze słowem WSKAZÓWKA ostrzega przed stratami materialnymi.

Ten symbol oznacza dodatkowe informacje i ogólne wskazówki.

Użycie zgodne z przeznaczeniem

• Ten higrometr służy do pomiaru temperatury w pomieszczeniu oraz wilgotności powietrza, a tym samym do kontroli klimatu w pomieszczeniu.
• Higrometr nie jest przystosowany do użycia komercyjnego.

Bezpieczeństwo

- Ten produkt może być używany przez dzieci w wielu do lat 8 oraz przez osoby z ograniczonymi zdolnościami fizycznymi, senso-rycznymi lub umysłowymi, bądź którym brakuje doświadczenia i wiedzy tylko wtedy, gdy są nadzo-rowane lub przeszły przeszkolenie z zakresu bezpiecznego użytkowa-

nia produktu i rozumieją wynika- jące z tego niebezpieczeństwa.

- Dzieci nie mogą bawić się produk- tem.

- Dzieci nie mogą czyścić ani serwisować urządzenia, chyba że mają 8 lat lub więcej i są nadzorowane.

- Połknięcie baterii stanowi zagroże- nie dla życia. Urządzenie i baterie należy przechowywać w miejscu niedostępnym dla małych dzieci. W przypadku połknięcia baterii należy natychmiast zwrócić się o pomoc medyczną.

NIEBEZPIECZEŃSTWO dla dzieci

- Materiały opakowaniowe należy przechowywać z dala od dzieci. Połknięcie grozi uduszeniem. Zwracać uwagę na to, aby torby opakowaniowej nie nakładano na głowę.

NIEBEZPIECZEŃSTWO pożaru/obrażeń i/lub wybuchu

- Niebezpieczeństwo wybuchu w przypadku niewłaściwej wymiany baterii. Baterie należy wymieniać tylko na takie same lub na typ o takich samych właściwościach. Przestrzegać "danych technicznych".

- Baterii nie wolno ładować, reaktywować w inny sposób, rozkładać na części, wrzucać w ogień lub powodować ich zwarcia. W przeciwnym razie występuje podwyższone niebezpieczeństwo wybuchu i wycieku, poza tym mogą ulatniać się gazy!

- Proszę unikać kontaktu cieczy baterii ze skórą, oczami i błonami śluzowymi. W przypadku kontaktu, miejsce styku należy natychmiast obficie spluwać czysta wodą i bezpośrednio po tym udać się do lekarza.

OSTROŻNIE - straty materialne

- Nie zanurzać artykułu w wodzi lub w innych płynach.

- Proszę chronić urządzenie przed mocnym uderzeniem i wstrząsami.

- Wyjąć baterie z urządzenia, jeżeli są wyczerpane lub urządzenie nie będzie

użytkowane przez dłuższy czas. W ten sposób unika się uszkodzeń, jakie mogą powstać na skutek wycieku.

- Podczas wkładania i wymiany baterii należy zwrócić uwagę na prawidłową biegunowość (+/-).

- Nie narażać baterii na oddziaływanie skrajnych warunków poprzez np. układanie ich na grzejnikach lub bezpośrednio w miejscach nasłonecznionych. Podwyższone niebezpieczeństwo wycieku!

- W razie potrzeby przed włożeniem należy wyczyścić styki baterii i urządzenia.

- Stosować tylko baterie tego samego typu, nie używać różnych typów ani nie mieszać zużytych i nowych baterii.

- Nie modyfikować produktu. Naprawy zlecać tylko specjalistom. Nieprawidłowo wykonane naprawy mogą spowodować poważne zagrożenia dla użytkownika.

NIEBEZPIECZEŃSTWO poważnych obrażeń ciała

-W przypadku instalacji ściennej w miejscu montażu nie wolno układać w ścianie kabli elektrycznych, rur gazu lub wody. Podczas wiercenia otworów występuje niebezpieczeństwo porażenia prądem!

• Z tyłu urządzenia znajduje się rozkładana nóżka oraz zaczep do zawieszania służący do mocowania na ścianie.
• Należy w miarę możliwości wybrać lokalizację, w której urządzenie nie będzie narażone na bezpośrednie działanie promieni słonecznych.

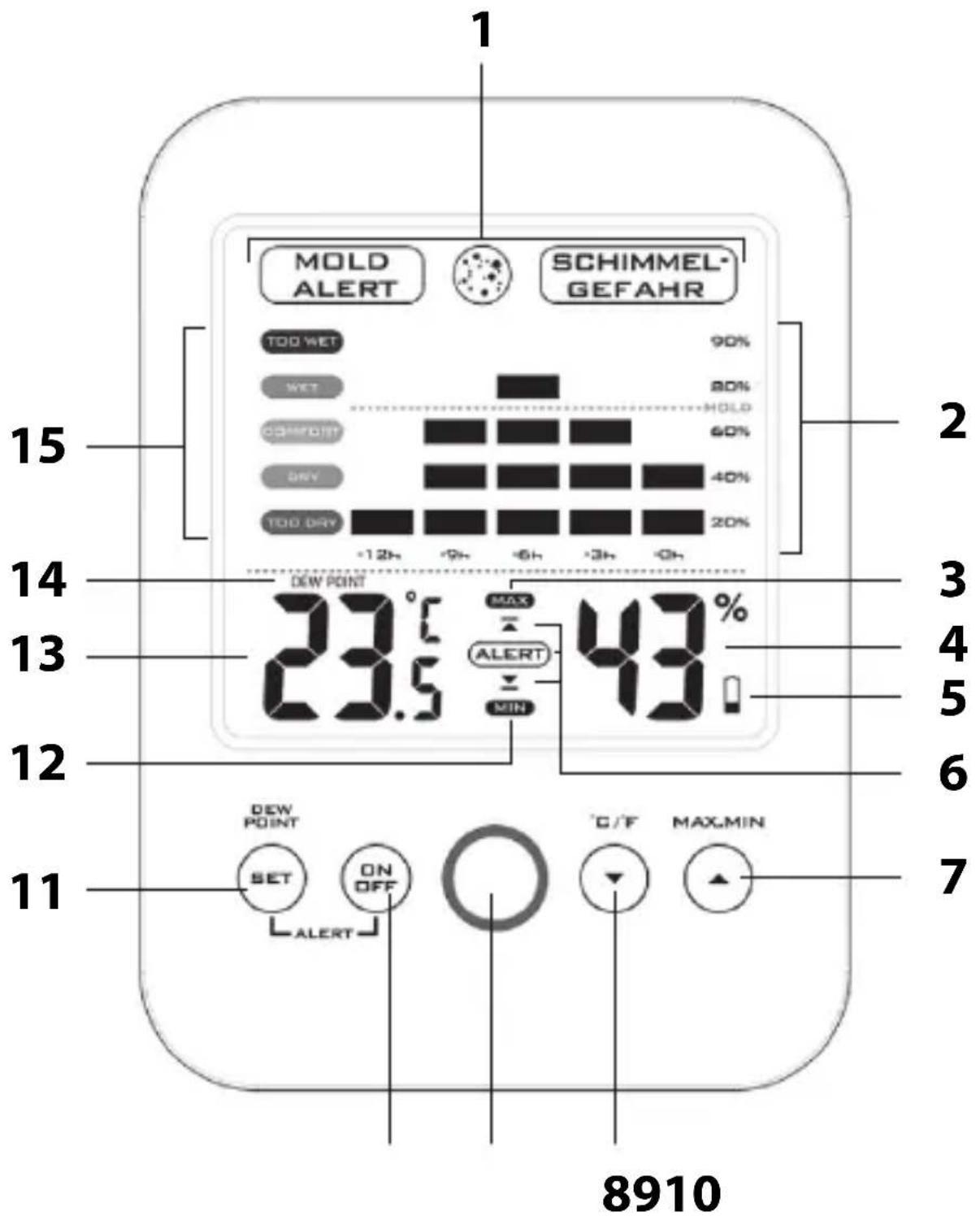

MOLD ALERT SCHIMMEL- GEFAHR 15 2 3 4 5 6 7 12 13 14 15 11 8910 TOD WET WET COMPOIT DRY TOD DRY -12h -9h -6h -3h -0h DEW POINT 23.5° MAX = ALERT MIN 43% 12 13 14 15 20% HOLD 90% 80% 60% 40% 20% SET ON OFF C/F MAX MIN

1 alarm o pleśni
2 12-godzinny wskaźnik względnej wilgotności powietrza
3 wskaźnik MAKS.
4 względna wilgotność powietrza w procentach
5 wskaźnik wymiany baterii
6 wskaźnik alarmu
7 przycisk czujnika MAKS.-MIN.
8 przycisk przełączania °C/°F
9 czerwona dioda LED sygnału alarmowego
10 włącznik/wyłącznik alarmu
11 aktywacja alarmu / przycisk czujnika punktu rosy
12 wskaźnik MIN.
13 temperatura w °C lub °F
14 Punkt rosy
15 wskaźnik poziomu dobrego samopoczucia

Właściwości higrometru

• bardzo duży wyświetlacz LCD
• wskaźnik temperatury we wnętrzu
• wskaźnik temperatury punktu rosy
• wskaźnik względnej wilgotności powietrza we wnętrzu
• do wyboru wskazanie temperatury w °C lub °F
• wskaźnik maks./min. temperatury i względnej wilgotności powietrza
• wskaźnik graficzny względnej wilgotności powietrza w ostatnich 12 godzinach
• alarm o pleśni z symbolem ostrzegawczym i migającym symbolem alarmu LED oraz wartościami granicznymi do wyboru (60%, 65%, 70%, 75%)
• alarm wilgotności z symbolem ostrzegawczym i migającym sygnałem alarmowym LED oraz programowalnymi wartościami granicznymi górnej/dolnej względnej wilgotności powietrza (30 - 95% w krokach 5%)
• łatwy do odczytania, kolorowy współczynnik komfortu (poziomu dobrego samopoczucia)
• obsługa za pomocą przycisków czujnika
• funkcja budzenia

Jak wilgotność powietrze wpływa na zdrowie i mieszkanie

Zbyt wysoka wilgotność powietrza w pomieszczeniach przyspiesza rozrost niepożądanych organizmów. Utrzymanie wilgotności powietrza w zakresie od 30% do 50% we wnętrzach przyczynia się do zahamowania rozrostu grzybów, zgnilizny i roztoczy.

Przebywanie w zagrzybionych pomieszczeniach może być szkodliwe dla układu odpornościowego człowieka, pogorszyć odporność na alergie dróg oddechowych oraz powodować infekcje.

Zbyt suche powietrze we wnętrzach może wysuszać skóre, podrażnia gardło i zatoki przynosowe oraz powoduje infekcje tych miejsc. W suchym klimacie lub zimą, kiedy ogrzewanie powoduje wysuszanie powietrza w pomieszczeniach, można zwiększyć względną wilgotność powietrza za pomocą nawilżacza.

Zbyt suche powietrze we wnętrzach może powodować kurczenie i pękanie drewna, zwłaszcza cienkiego, jak np. drewna do budowy gitar lub skrzypiec. Przy dużym poziomie suchości przez dłuższy okres czasu może również dojść do rozrywania litych belek drewnianych lub gipsu.

Aktywne ogrzewanie i wietrzenie może stworzyć przyjemny i zdrowy klimat do mieszkania.

Informacje o punkcie rosy

Punkt rosy jest miarą rejestrowania wilgotności w powietrzu, a oblicza się go na podstawie stosunku względnego wilgotności powietrza do temperatury. Definiuje on temperaturę, przy której wilgotność powietrza ulega kondensacji.

Im cieplejsze powietrze, tym więcej wilgotności może przenosić. Jeżeli punkt rosy i temperatura mają dokładnie taką samą wartość, to wilgotność powietrza wynosi 100%, tzn. powietrze

jest nasycone i wilgotność powietrza ulega kondensacji – we wnętrzach, np. na ścianach, natomiast na zewnątrz powstaje mgła lub opad.

Punkt rosy normalnego, odczuwalnego jako przyjemne powietrza we wnętrzu, o temperaturze

22 °C i wilgotności 40%, wynosi przykładowo ok. 8 °C. Ta informacja jest w szczególności

przydatna, aby nie dopuścić do powstawania pleśni we wnętrzach. Kiedy temperatura np. ścian zewnętrznych spadnie do wartości punktu rosy

lub niższej, osadzi się wilgoć, co w długim okresie może doprowadzić do powstania pleśni.

Do użytkowania potrzebne są 2 baterie typu LR03 (AAA), 1,5 V (znajdują się w zakresie dostawy).

1. Należy otworzyć komorę baterii z tyłu.

2. Włożyć baterie tak, jak pokazano na spodzie komory baterii. Zwrócić uwagę na prawidłową biegunowość (+/-).

3. Zamknąć komorę baterii.

Informacje dotyczące wymiany baterii:

• wymiana baterii jest konieczna, jeżeli na wyświetlaczu pojawia się symbol baterii lub nic się nie wyświetla.
• Używać tylko typu baterii podanego w "danych technicznych".
• Zawsze należy wymieniać wszystkie baterie.
• Utylizować stare baterie w sposób ekologiczny, patrz "Utylizacja".

Ustawianie alarmu wilgotności

1. Nacisnąć i przytrzymać przycisk SET, aż jednocześnie wyświetłą się symbole ALERT i ▲ w górnej części wyświetlacza oraz zacznie migać wskazanie wilgotności.
2. Przyciskami ▲ lub ▼ ustawić górną granicę wilgotności (w krokach 5%).
3. Nacisnąć ponownie SET. W dolnej części wyświetlacza wyświetli się ALERT i ▼ oraz zacznie migać wskazanie wilgotności.
4. Przyciskami ▲ lub ▼ należy ustawić dolną granicę wilgotności (w krokach 5%).
5. Następnie należy nacisnąć SET lub odczekać ok. 10 sekund, aż wskazanie ponownie znajdzie się w trybie zwykłym.
6. Nacisnąć przycisk ON/OFF, aby aktywować alarm wilgotności. Na wyświetlaczu pojawi się ALERT, alarm wilgotności jest aktywny.

Jeżeli wilgotność powietrza będzie większa lub mniejsza niż ustawiona wartość, zacznie migać symbol ▲ lub ▼ oraz czerwony sygnał alarmu LED (szybkie miganie). Czas trwania alarmu: 1 minuta.

• Aby zatrzymać wcześniej miganie symbolu i sygnału alarmu, należy nacisnąć dowolny przycisk.
• Aby wyłączyć alarm wilgotności, należy nacisnąć raz przycisk ON/OFF. ALERT i ▲ lub ▼ nie będą się już wyświetlać.

Ustawianie alarmu o pleśni

1. Nacisnąć i przytrzymać przycisk ▼C/°F, aż w górnej części wyświetlacz pojawią się jednocześnie symbole POWIADOMIENIE O PLEŚNI ⓊNIEBEZPIECZEŃSTWO PLEŚNI i zacznie migać wskaźnik wilgotności.
2. Nacisnąć przycisk ▲ lub ▼aby ustawić górną granicę alarmu o pleśni na wartość 60%, 65%, 70% lub 75% (ustawienie standardowe: 65%)
3. Nacisnąć i przytrzymać ponownie przycisk /°C/°F lub odczekać ok. 10 sekund, aż wskaźnik ponownie znajdzie się w trybie zwykłym.

Kiedy wilgotność powietrza przekroczy ustawioną wartość alarmu o pleśni, grozi to powstaniem pleśni.

W takiej sytuacji na wyświetlaczu pojawią się symbole POWIADOMIENIE O PLEŚNI 📞 NIEBEZPIECZEŃSTWO PLEŚNI. Ponadto co 5 sekund miga czerwony sygnał alarmu LED.

-Należy nacisnąć dowolny przycisk, aby zatrzymać czerwony sygnał alarmu LED.

Symbole POWIADOMIENIE O PLEŚNI

NIEBEZPIECZEŃSTWO PLEŚNI wyświetlają się tak długo, dopóki zmierzona wilgotność powietrza nie spadnie poniżej podanej wartości granicznej dla pleśni.

Wybór jednostki miary temperatury

-Nacisnąć przycisk °C/°F, aby zmieniać między jednostkami miary °C i °F.

Odczyt zapisanych wartości MAKS./MIN.

-Nacisnąć 1 raz przycisk MAX.MIN.

Symbol MAKS. - wyświetłą się wartości maksymalne.

Symbol MIN. - wyświetłą się wartości minimalne.

Usuwanie zapisanych wartości:

-Nacisnąć i przytrzymać przycisk MAX.MIN, aby usunąć zapisane wartości MAKS. lub MIN. Następnie wartości zostaną ponownie zapisane.

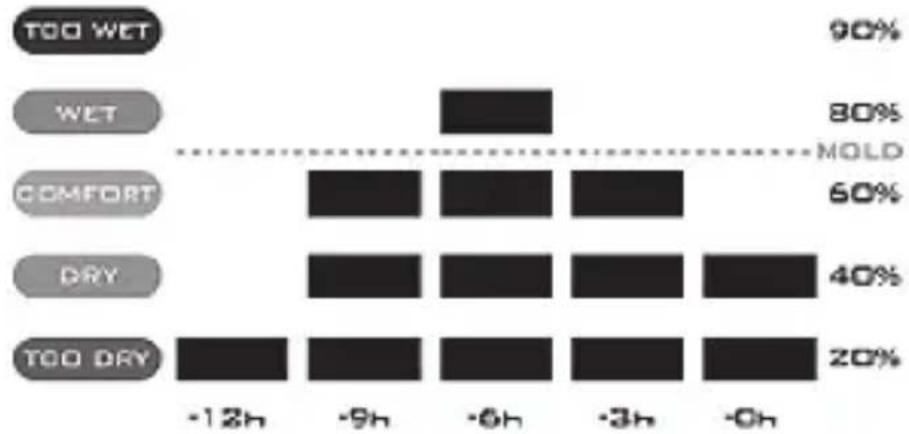

Wykorzystywanie widoku graficznego ostatnich 12 godzin

Na widoku graficznym można bardzo łatwo odczytać zapis względnej wilgotności powietrza i odczuwanego poziomu w pomieszczeniu w ciągu ostatnich 12 godzin.

Poziom odczuwalny (współczynnik komfortu)	Wilgotność względna powietrza
za wilgotno od 81% do 90%
wilgotno od 61% do 80%
przyjemnie od 41% do 60%
sucho od 31% do 40%
za sucho od 20% do 30%

Usterka/środek zaradczy

Usterka Możliwa przyczyna
Na wyświetlaczu zamiast zmierzonych wartości temperatury lub temperatury punktu rosy wyświetla się H.HH lub LL.L.	▪ Wartości są większe lub niższe niż zakres pomiarowy.
Wskazanie jest nieczytelne, funkcja jest niejasna lub wartości są nieprawidłowe.	▪ Należy wyjąć na krótko baterie.

Dane techniczne

Model: Higrometr

WS 1500 (biały)

WS 1501 (czarny)

Baterie: 2x LR03 (AAA) / 1,5 V

Zakres pomiarowy

• Temperatura: 0 °C - 50 °C (+/- 1 °C)
• Punkt rosy: 0 °C - 50 °C (+/- 1 °C)

- wilgotność względna 20% - 95% (+/- 5%) powietrza:

rozdzielczość temperatury: 0,1 °C rozdzielczość wilgotności 1% względnej powietrza:

Dystrybutor:

Waagen-Schmitt GmbH Hammer Steindamm 27-29 22089 Hamburg, Germany

Nasze produkty są stale rozwijane i usprawniane. Z tego powodu zawsze możliwe są zmiany w wyglądzie i zmiany techniczne.

Deklaracja zgodności

Niniejszym Waagen-Schmitt GmbH oświadcza, że higrometr WS 1500/1501 jest zgodny z wytycznymi 2014/53/EU i 2011/65/UE.

Pełny tekst deklaracji zgodności UE jest dostępny na poniższej stronie internetowej: www.ade-germany.de/doc

Niniejsza deklaracja traci swoją ważność przy samowolnej zmianie wprowadzonej w urządzeniu bez uzgodnienia z producentem.

Hamburg, marzec 2018 r. Waagen-Schmitt GmbH Hammer Steindamm 27-29 22089 Hamburg, Germany

C€

Gwarancja

Szanowny Kliencie, firma Waagen-Schmitt GmbH udziela 2-letniej gwarancji od daty zakupu na bezpłatne usuwanie usterek spowodowanych błędami materiałowymi lub produkcyjnymi poprzez naprawę lub wymianę. W przypadku korzystania z gwarancji prosimy o podanie sprzedawcy artykułu wraz z dowodem zakupu (podając również powód reklamacji).

Utylizacja

Utylizacja opakowania

Opakowanie należy utylizować zgodnie z jego rodzajem. Tektura i karton powinny trafić do pojemnika na papier, folia do pojemnika na surowce wtórne.

Utylizacja produktu

Produkt należy utylizować zgodnie z przepisami obowiązującymi w danym kraju.

Urządzeń nie wolno wyrzucać razem ze zwykłymi odpadami domowymi

Po zakończeniu okresu użytkowania produkt należy przekazać do odpowiedniej utylizacji.

Surowce wtórne znajdujące się w urządzeniu zostaną przekazane do recyklingu, co zmniejszy zanieczyszczenie środowiska. Zużyte urządzenie należy oddać do punktu zbiórki odpadów elektrycznych lub do punktu zbiórki surowców wtórnych. Więcej informacji można uzyskać od lokalnego zakładu utylizacji lub administracji gminy.

Baterii i akumulatorów nie wolno wyrzucać razem z odpadami domowymi

Wszystkie baterie i akumulatory należy oddawać do punktu zbiórki w gminie, dzielnicy lub sklepie.

W ten sposób baterie i akumulatory mogą trafić do ekologicznej utylizacji.
