Produkttyp	Wetterstation (Hygrometer)
Marke	ADE
Modell	WS 1500 (weiß) / WS 1501 (schwarz)
Stromversorgung	2 LR03 (AAA) 1,5 V Batterien (enthalten)
Temperaturmessbereich	0 °C bis 50 °C (±1 °C)
Messbereich relative Luftfeuchtigkeit	20 % bis 95 % (±5 %)
Messbereich Taupunkt	0 °C bis 50 °C (±1 °C)
Temperaturauflösung	0,1 °C
Luftfeuchtigkeitsauflösung	1 %
Anzeige	Extrabreites LCD-Display
Hauptfunktionen	Innentemperatur, relative Luftfeuchtigkeit, Taupunkt, MAX/MIN-Anzeige, 12h-Diagramm, Feuchtigkeits- und Schimmelalarme, Komfortanzeige, °C/°F-Auswahl
Feuchtigkeitsalarm	Programmierbare Ober- und Untergrenzen von 30 % bis 95 % in 5 %-Schritten
Schimmelalarm	Einstellbare Schwellenwerte: 60 %, 65 %, 70 % oder 75 % (Standard 65 %)
Wohlfühl-Indikator	Farbanzeige: zu trocken, trocken, angenehm, feucht, zu feucht
Befestigung	Klappbarer Standfuß und Aufhängeöse für Wandmontage
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, nicht in Wasser tauchen
Sicherheit	Verwendung durch Kinder ab 8 Jahren unter Aufsicht; nicht mit Batterien spielen; Verschluckungsgefahr; Batteriepolarität beachten
Batterien	Typ AAA (LR03); alle Batterien gleichzeitig ersetzen; alte und neue Batterien nicht mischen
Garantie	2 Jahre ab Kaufdatum, deckt Material- und Herstellungsfehler ab
Vertrieb	Waagen-Schmitt GmbH, Hammer Steindamm 27–29, 22089 Hamburg, Deutschland

Häufig gestellte Fragen - WS 1500 ADE

Wie installiere ich die Batterien in der Wetterstation WS 1500?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie 2 LR03 (AAA) 1,5 V Batterien ein, beachten Sie die Polarität (+/-) im Fach. Schließen Sie den Deckel.

Wie stelle ich den Feuchtigkeitsalarm ein?

Drücken und halten Sie die SET-Taste, bis die Symbole ALERT und ▲ blinken. Verwenden Sie ▲ oder ▼, um die Obergrenze einzustellen (in 5 %-Schritten). Drücken Sie erneut SET, um die Untergrenze einzustellen. Warten Sie 10 Sekunden oder drücken Sie SET zum Bestätigen. Aktivieren Sie den Alarm mit der ON/OFF-Taste.

Wie stelle ich den Schimmelalarm ein?

Drücken und halten Sie die Tasten ▼/°C/°F, bis MOLD ALERT angezeigt wird. Verwenden Sie ▲ oder ▼, um den Schwellenwert zu wählen (60 %, 65 %, 70 % oder 75 %). Bestätigen Sie durch erneutes Drücken und Halten von ▼/°C/°F oder nach 10 Sekunden.

Wie lese ich die MAX- und MIN-Werte ab?

Drücken Sie einmal die MAX.MIN-Taste: Das MAX-Symbol wird mit dem Maximalwert angezeigt, ein erneuter Druck zeigt MIN an. Zum Löschen der Werte halten Sie die MAX.MIN-Taste gedrückt.

Was bedeutet der Taupunkt?

Der Taupunkt ist die Temperatur, bei der die Luftfeuchtigkeit zu kondensieren beginnt. Er wird aus Temperatur und relativer Luftfeuchtigkeit berechnet. Ein Taupunkt nahe der Temperatur deutet auf hohe Luftfeuchtigkeit hin (Kondensations- und Schimmelgefahr).

Wie interpretiere ich das Diagramm der letzten 12 Stunden?

Das Diagramm zeigt die Entwicklung der relativen Luftfeuchtigkeit über 12 Stunden. Die senkrechten Balken stellen die stündlichen Messwerte dar, mit Komfortschwellen: zu trocken (20-30 %), trocken (31-40 %), angenehm (41-60 %), feucht (61-80 %), zu feucht (81-90 %).

Was tun, wenn das Display 'H.HH' oder 'L.LL' anzeigt?

Diese Codes zeigen an, dass die Messung außerhalb des Betriebsbereichs liegt. Zum Beispiel bedeutet H.HH eine Temperatur über 50 °C oder eine Luftfeuchtigkeit >95 %. Überprüfen Sie, ob das Gerät in einem akzeptablen Bereich liegt (Temperatur 0-50 °C, Luftfeuchtigkeit 20-95 %).

Wie ändere ich die Temperatureinheit (°C/°F)?

Drücken Sie die °C/°F-Taste, um zwischen Celsius und Fahrenheit umzuschalten. Die ausgewählte Einheit wird auf dem Display angezeigt.

Kann das Gerät an der Wand befestigt werden?

Ja, auf der Rückseite befindet sich eine Aufhängeöse. Verwenden Sie eine geeignete Schraube. Stellen Sie vor dem Bohren sicher, dass sich keine elektrischen Kabel, Gas- oder Wasserleitungen in der Wand befinden, um Stromschlaggefahr zu vermeiden.

Wie reinige ich die Wetterstation?

Reinigen Sie das Gerät mit einem trockenen, weichen Tuch. Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten. Vermeiden Sie Scheuermittel oder Lösungsmittel.

BEDIENUNGSANLEITUNG WS 1500 ADE

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Dieses Hygrometer ist ein ideales Messinstrument, um die Beschaffenheit Ihres Raumklimas zu überprüfen. Die langjährige Erfahrung der Marke ADE stellt eine technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ihnen viel Freude und ein perfektes Raumklima!

Ihr ADE Team

Lieferumfang

• Hygrometer
  ■ 2 Batterien LR03 (AAA) / 1,5 V
• Bedienungsanleitung

IM_L_Web_WS1500_1501_201803_V2

Inhaltsverzeichnis

Lieferumfang ......2

Allgemeines......4

Bestimmungsgemäßer Gebrauch......5

Sicherheit ....5

Hinweise zum Standort......9

Auf einen Blick....10

Das bietet das Hygrometer....12

Das sollten Sie wissen....13

Gebrauch....16

Feuchtigkeitsalarm einstellen......16

Schimmelalarm einstellen....17

Maßeinheit der Temperatur wählen .....18

Gespeicherte MAX/MIN-Werte ablesen......18

Graphische Darstellung der letzten 12 Stunden nutzen ....19

Störung / Abhilfe 20

Technische Daten....20

Konformitätserklärung......21

Garantie 22

Entsorgen....22

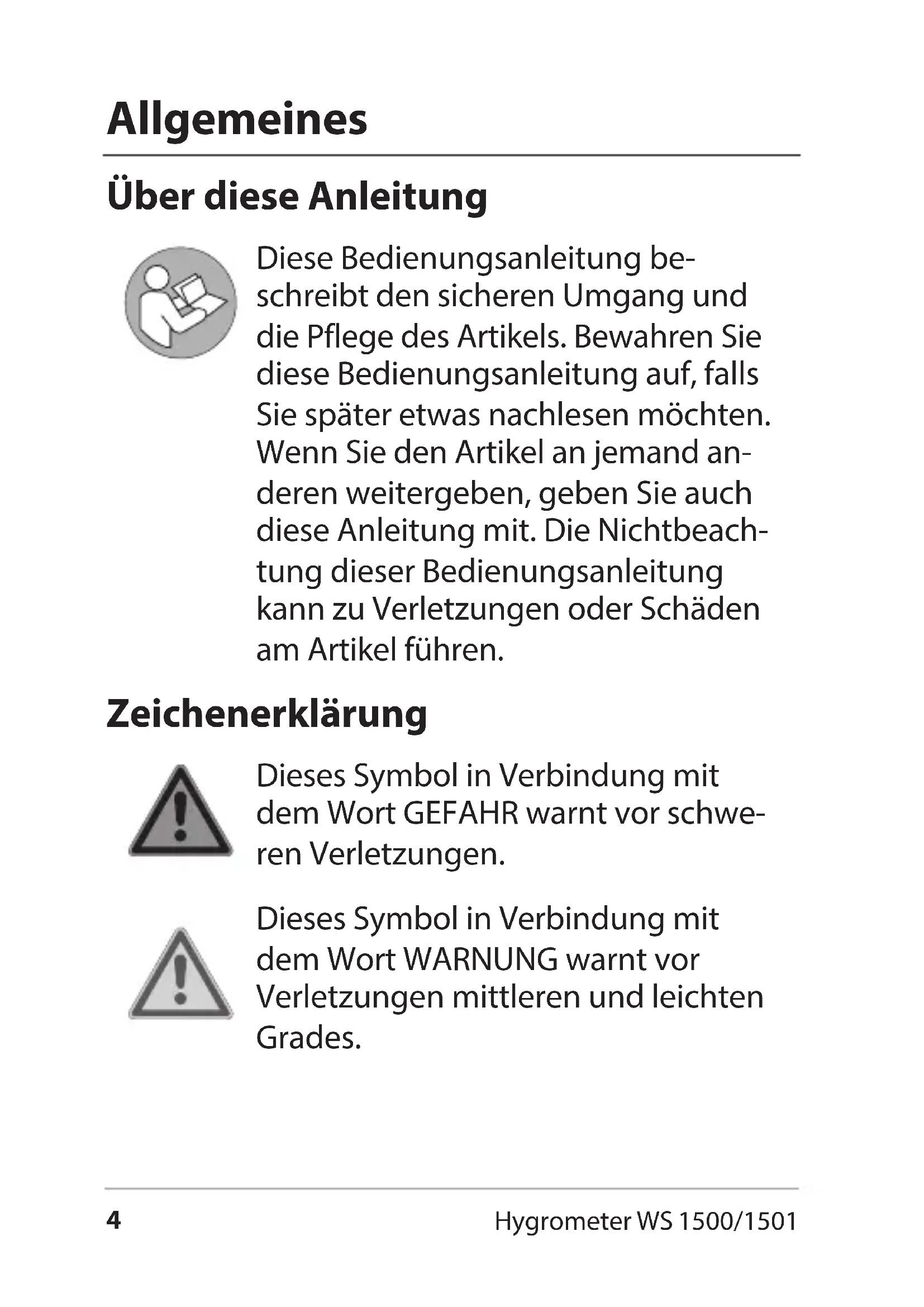

Über diese Anleitung

Simple icon of a person using a laptop inside a circle (no text or symbols)

Diese Bedienungsanleitung beschreibt den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Artikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Bestimmungsgemäßer Gebrauch

• Dieses Hygrometer dient zur Messung von Raumtemperatur und Luftfeuchtigkeit und damit zur Kontrolle des Raumklimas.
• Für die gewerbliche Nutzung ist das Hygro- meter ungeeignet.

Sicherheit

- Dieser Artikel kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt

werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Artikels unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder dürfen nicht mit dem Artikel spielen.

- Reinigung und Benutzerwartung dürfen nicht von Kindern vorge-nommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.

- Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Gerät und Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

GEFAHR für Kinder

- Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

GEFAHR von Brand/Verbrennung und/oder Explosion

• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie Batterien nur durch denselben oder einen gleichwertigen Batterietyp. Beachten Sie die „Technischen Daten“.
• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Ansonsten besteht erhöhte Explosions- und Auslaufgefahr, außerdem können Gase entweichen!
• Vermeiden Sie Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt spülen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

VORSICHT vor Sachschäden

• Tauchen Sie den Artikel nicht Wasser oder andere Flüssigkeiten.
• Schützen Sie den Artikel vor starken Stößen und Erschütterungen.
• Nehmen Sie die Batterien aus Gerät heraus, wenn diese verbraucht sind oder wenn Sie das Gerät länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.
• Achten Sie beim Einsetzen und Wechseln der Batterien auf die richtige Polarität (+/-).
• Setzen Sie die Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!
• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.
• Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.

- Nehmen Sie keine Veränderungen an dem Artikel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefährdungen für den Benutzer verursachen.

Hinweise zum Standort

GEFAHR von schweren Verletzungen -Bei der Wandinstallation dürfen am Montageort keine elektrischen Kabel, Gas- oder Wasserrohre in der Wand verlegt sein. Beim Bohren der Löcher besteht ansonsten Stromschlaggefahr!

• Das Gerät verfügt auf der Rückseite über einen ausklappbaren Fuß sowie eine Aufhänge-Öse für die Wandbefestigung.
• Wählen Sie möglichst einen Standort, bei dem das Gerät nicht der direkten Sonneneinstrahlung ausgesetzt ist.

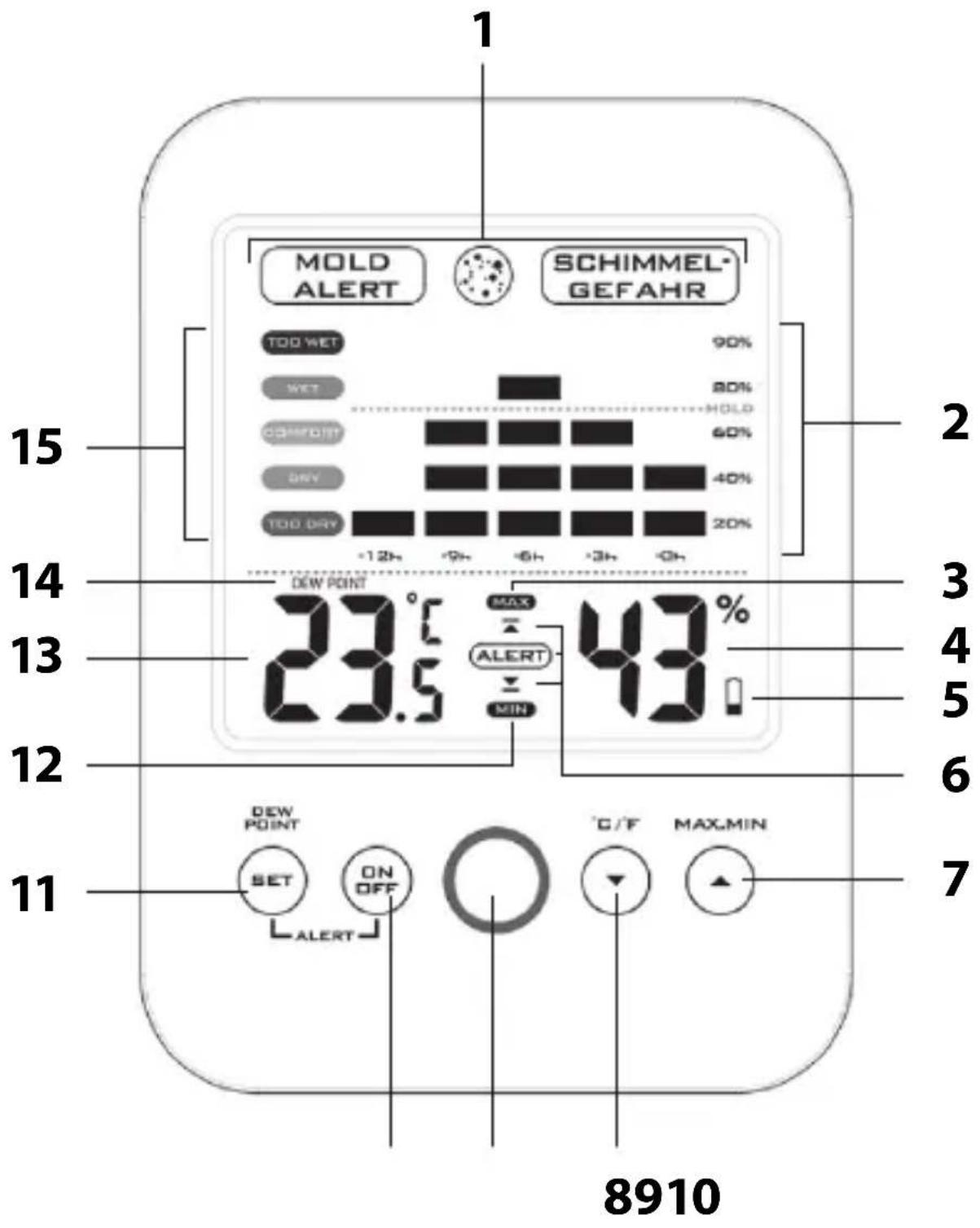

MOLD ALERT SCHIMMEL- GEFAHR 15 2 3 4 5 6 7 12 13 14 15 DW POINT 23.5 ° MAX - ALERT MIN 43 % 11 DEW POINT SET ON OFF C/F MAX MIN 8910

1 Schimmelalarm
2 12-Stunden-Anzeige der relativen Luft-feuchtigkeit
3 MAX-Anzeige
4 relative Luftfeuchtigkeit in Prozent
5 Batteriewechselanzeige
6 Alarmanzeige
7 MAX.MIN-Sensortaste
8 °C/°F-Umschalttaste
9 Rotes LED-Alarmsignal
10 Alarm Ein-/Austaste
11 Alarm aktivieren / Taupunkt Sensortaste
12 MIN-Anzeige
13 Temperatur in °C oder °F
14 Taupunkt
15 Anzeige Wohlfühlniveau

Das bietet das Hygrometer

• Extra großes LCD-Display
• Innenraumtemperatur-Anzeige
• Taupunkttemperatur-Anzeige
• Anzeige der relativen Luftfeuchtigkeit im Innenraum
• Wählbare Temperaturanzeige in °C oder °F
• Max-/Min-Anzeige der Temperatur und relativen Luftfeuchtigkeit
• Graphische Anzeige der relativen Luftfeuchtigkeit der letzten 12 Stunden
• Schimmelalarm mit Warnsymbol und blinkendem LED-Alarmsignal sowie wählbaren Grenzwerten (60%, 65%, 70%, 75%)
• Feuchtigkeitsalarm mit Warnsymbol und blinkendem LED-Alarmsignal sowie programmierbaren Grenzwerten der oberen/ unteren relativen Luftfeuchtigkeit (30 - 95% in 5%-Schritten)
• Leicht ablesbarer, farbiger Komfort-Index (Wohlfühlniveau)
• Bedienung über Sensortasten
• Weckfunktion

So beeinflusst Luftfeuchtigkeit Ihre Gesundheit und Ihr Heim

Eine zu hohe Luftfeuchtigkeit in Innenräumen fördert das Wachstum von unerwünschten Organismen. Die Aufrechterhaltung einer Luftfeuchtigkeit im Bereich zwischen 30% bis 50% in Innenräumen trägt dazu bei, dem Wachstum von Schimmelpilzen, Moder und Milben vorzubeugen.

Der Aufenthalt in Räumen mit Schimmelpilzbefall kann das Immunsystem von Menschen schädigen, schwächt den Widerstand gegen Allergien der Atemwege und steht im Zusammenhang mit Infektionen.

Zu trockene Luft in Innenräumen kann die Haut austrocknen, reizt Hals und Nasennebenhöhlen und trägt dazu bei, dass sich diese Bereiche eher infizieren. In trockenem Klima oder im Winter, wenn durch Heizung die Luft in Innenräumen austrocknet, kann die relative Luftfeuchtigkeit mit Hilfe eines Luftbefeuchters erhöht werden.

Durch zu trockene Luft in Innenräumen kann sich Holz zusammenziehen und reißen, besonders dünnes Holz wie z. B. Holz zum Bau von Gitarren

oder Geigen. Bei großer Trockenheit über einen längeren Zeitraum ist auch ein Reißen von soliden Holzbalken oder Gips möglich. Aktives Heizen und Lüften kann dazu beitragen, ein angenehmes und gesundes Wohnklima zu schaffen.

Informationen zum Taupunkt

Der Taupunkt ist ein Maß zur Erfassung der Feuchtigkeit in der Luft und wird aus dem Verhältnis der relativen Luftfeuchtigkeit zur Temperatur berechnet. Er definiert die Temperatur, bei der Luftfeuchtigkeit kondensiert.

Je wärmer die Luft ist, desto mehr Feuchtigkeit kann sie transportieren. Sind Taupunkt und Temperatur genau gleich, beträgt die Luftfeuchtigkeit 100 %, d.h. die Luft ist gesättigt und die Luft-feuchtigkeit kondensiert – in Innenräumen z.B. an Wänden, im Freien kommt es zur Bildung von Nebel oder Niederschlag.

Normale, weitgehend als angenehm empfundene Raumluft von 22° C und 40% Luftfeuchtigkeit hat beispielsweise einen Taupunkt von ca. 8° C. Insbesondere um Schimmelbildung in Innenräumen zu vermeiden ist diese Information hilfreich. Sobald die Temperatur von z. B. Außenwänden auf den Taupunkt oder niedriger fällt, schlägt sich Feuchtigkeit daran nieder, was langfristig zur Schimmelbildung führen kann.

Für den Gebrauch benötigen Sie 2 Batterien des Typs LR03 (AAA), 1,5 V (im Lieferumfang enthalten).

1. Öffnen Sie das Batteriefach auf der Rückseite.
2. Setzen Sie die Batterien so ein, wie auf dem Boden des Batteriefachs angezeigt. Beachten Sie die richtige Polarität (+/-).
3. Schließen Sie das Batteriefach wieder.

Hinweise zum Batteriewechsel:

• Ein Batterienwechsel wird notwendig, wenn im Display das Batteriesymbol 📁 oder gar nichts mehr angezeigt wird.
• Verwenden Sie nur den Batterietyp, der in den „Technischen Daten“ angegeben ist.
• Wechseln Sie immer alle Batterien aus.
• Entsorgen Sie alte Batterien umweltgerecht, siehe „Entsorgen“.

Feuchtigkeitsalarm einstellen

1. Drücken und halten Sie die SET-Taste, bis gleichzeitig die Symbole ALERT und ▲im oberen Teil des Displays angezeigt werden und die Feuchtigkeitsanzeige blinkt.
2. Stellen Sie mit den Tasten ▲ oder ▼ die Feuchtigkeitsobergrenze (in 5%-Schritten) ein.
3. Drücken Sie erneut SET. Im unteren Teil des Displays werden ALERT und ▼ angezeigt und die Feuchtigkeitsanzeige blinkt.
4. Stellen Sie mit den Tasten ▲ oder ▼ die Feuchtigkeitsuntergrenze (in 5%-Schritten) ein.
5. Drücken Sie abschließend SET oder warten Sie ca. 10 Sekunden, bis die Anzeige wieder im Normalmodus ist.

6. Drücken Sie die ON/OFF-Taste, um den Feuchtigkeitsalarm zu aktivieren. Im Display wird ALERT angezeigt, der Feuchtigkeitsalarm ist aktiv.
   Sobald die Luftfeuchtigkeit den von Ihnen gesetzten Wert über- oder unterschreitet, blinkt das Symbol ▲ oder ▼ und das rote LED-Alarmsignal (schnelle Blinkfolge). Alarmdauer: 1 Minute.

7. Um das Blinken von Symbol und Alarmsignal vorher zu stoppen, drücken Sie eine beliebige Taste.

8. Um den Feuchtigkeitsalarm auszuschalten, drücken Sie einmal die ON/OFF-Taste. ALERT und ▲ oder ▼ werden nicht mehr angezeigt.

Schimmelalarm einstellen

1. Drücken und halten Sie die °C/°F-Taste bis gleichzeitig im oberen Teil des Displays die Symbole MOLD ALERT SCHIMMELGEFAHR angezeigt werden und die Feuchtigkeitsanzeige blinkt.
2. Drücken Sie die ▲ oder ▼Taste, um die Schimmelalarmobergrenze mit einem Wert von 60%, 65%, 70% oder 75% zu setzen (Standardeinstellung: 65%)
3. Drücken und halten Sie erneut die ▼/°C/°F-Taste oder warten Sie ca. 10 Sekunden, bis die Anzeige wieder im den Normalmodus ist.

Sobald die Luftfeuchtigkeit den gesetzten Schimmelalarmwert überschreitet, besteht das Risiko von Schimmelbildung.

Im Display werden in diesem Fall die Symbole MOLD ALERT 🎨 SCHIMMELGEFAHR angezeigt. Zusätzlich blinkt das alle 5 Sekunden das rote LED-Alarmsignal.

-Drücken Sie eine beliebige Taste um das rote LED-Alarmsignal zu stoppen.

Die Symbole MOLD ALERT 📍 SCHIMMELGEFAHR werden solange angezeigt, bis die gemessene Luftfeuchtigkeit wieder unter den eingegebenen Schimmelgrenzwert fällt.

Maßeinheit der Temperatur wählen

-Drücken Sie die °C/°F-Taste, um zwischen den Maßeinheiten °C und °F zu wechseln.

Gespeicherte MAXMIN-Werte ablesen

-Drücken Sie jeweils 1x die MAX.MIN-Taste.

Symbol MAX - Die Maximum-Werte werden angezeigt.

Symbol MIN - Die Minimum-Werte werden angezeigt.

Gespeicherte Werte löschen:

-Drücken undhalten Sie jeweils die MAX.MIN-Taste, um den gespeicherten MAX-bzw. MIN-Wert zu löschen. Danach werden die Werte wieder neu aufgezeichnet.

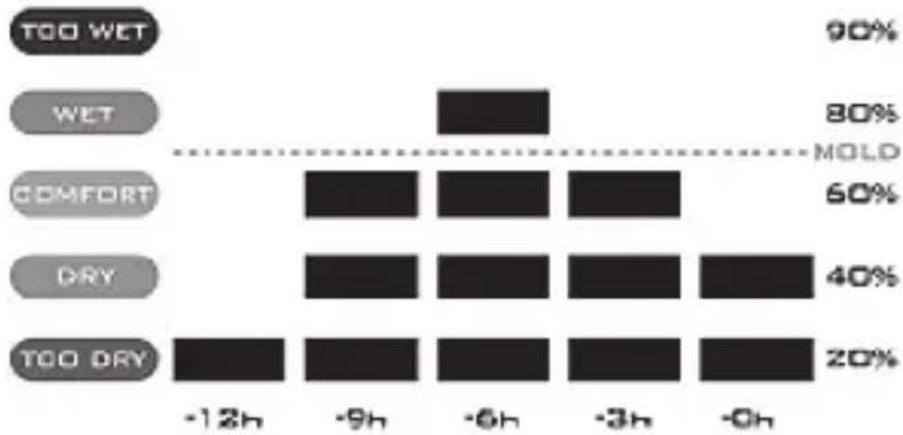

Graphische Darstellung der letzten 12 Stunden nutzen

In der graphischen Darstellung können Sie sehr einfach die Aufzeichnung der relativen Luftfeuchtigkeit und des gefühlten Niveaus im Raum innerhalb der letzten 12 Stunden ablesen.

Gefühltes Niveau (Komfort Index)	Relative Luftfeuchtigkeit
zu feucht 81% bis	90%
feucht 61% bis	80%
angenehm 41% bis	60%
trocken 31% bis	40%
zu trocken 20% bis	30%

Störung/Abhilfe

Störung Mögliche Ursache
Im Display wird statt gemessenen Werten für Temperatur bzw. Taupunkttemperatur H.HH bzw. LL.L angezeigt.	• Die Werte liegen ober- bzw. unterhalb des Messbereichs.
Die Anzeige ist unle-serlich, die Funktion ist unklar oder die Werte sind offensichtlich falsch.	• Nehmen Sie die Batterien für einige Momente heraus.

Technische Daten

Modell: Hygrometer

WS 1500 (weiß)

WS 1501 (schwarz)

Batterien: 2x LR03 (AAA) / 1,5 V

Messbereich

• Temperatur: 0 °C - 50 °C (+/- 1 °C)
• Taupunkt: 0 °C - 50 °C (+/- 1 °C)

- relative Luftfeuch-20% - 95% (+/- 5%) tigkeit:

Auflösung Temperatur: 0,1 °C

Auflösung relative 1%

Luftfeuchtigkeit:

Inverkehrbringer:

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus diesem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklärt die Waagen-Schmitt GmbH, dass das Hygrometer WS 1500/1501 den Richtlinien 2014/53/EU und 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.ade-germany.de/doc

Die Erklärung verliert ihre Gültigkeit, falls an dem Gerät eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, März 2018

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Sehr geehrte Kundin, sehr geehrter Kunde, die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch. Bitte geben Sie den Artikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an Ihren Händler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Artikel entsorgen

Entsorgen Sie den Artikel entsprechend der Vorschriften, die in Ihrem Land gelten.

Geräte dürfen nicht im normalen Hausmüll entsorgt werden

Am Ende seiner Lebensdauer ist der Artikel einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden.

Dadurch können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden.
