INSTRUKCJA OBSŁUGI SBHTS250 TECHNICS

POLSKI Patrz strony 3, 16-18 i

okladka tylna.

Przed uruchomieniem sprzetu prosim o dokladne zapoznanie sie ztreścia niniejszej instrukcj. Prosimo z zachowanie niniejszej instrukcj obslugi.

Niniejsza instrukcja zostala opracowan na podstawie oryginalnej publikaci firmy MATSUSHITA ELECTRIC INDUSTRIAL CO., LTD.

RQT5893-E

Dear customer

Dziekujemy Ci za zakupienie tego produktu.

Aby zapewnic optymalna prace urzadzenia i bezpiecznabsluge, prosimoy uwaźne przycztyanie niniejszej instrukcji obslugi.

Zestaw	SB-HTS250	Zestaw	SB-CSS250
Głowinski × 5	SB-AFC250	Głowinski × 3	SB-AFC250

Prosimoysprawdzenieizidentyfikowaniewyposazeniaurzadzenia.

Spis tresci

Ustawienie zestawu glosnikowego 16

Ustawienie 17

Połaczenia 17

Uwagi 18

Dane techniczne Okladka tylna

Konserwacja Okladka tylna

Czynnosci wykonywane przyż zlokady usługowe polegajace na sprawdzeniu: dzialania, parametrow technicznych, czyszczeniu glowic i toru sąmy, regulaci i czyszczeniu mechanizmu, strojeniu programatorów, wymianie zarowek i bezpieczników—nie są zaicismze do ilosci napraw stanowiych podstawe wymiany sprętuzgodnia z §36, pkt. 1.3. Uchwalny Nr. 71 Rady Ministrow z 1983.06.13., opublikowej w Monitorze Polskim Nr. 21 z 1983.06.29."

"Uszkodzenia mechaniczne, termicne, chemiczne zewnetrznych czeci metalowych i z tworzyw sztucznych oraz sznury przyłączenia, stuchawkowe—nie podlegaja gwarancji."

Kable glosnikowe (lugie) 2 szt. Metalowe zaczepy scienne 4 Wkrety 8

A
B

Speaker set-up

Ustawienie zestawu glosnikowego

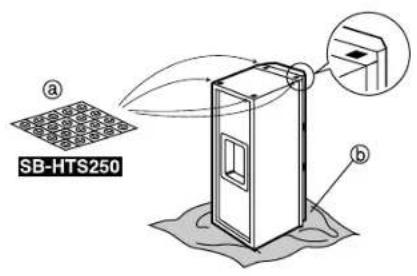

Przymocuj gumowe noźki do gólników

Wszystkie glosniki sa identyczne.

Glosniki moga byc umieszczone w pozycj lezacej lub stojacej. Przymocuj do rich gumowe nozki, aby zapobiec wibracjem, mogaczym spowodowac przysemuwanie sie lub upadek glosnikow. (Jezei wollisz zamocurowe glosniki na scianie, patz chorizej.)

A Pozycja stojaca

SB-HTS250

Do wyposażenia naleź y 1 arkusz zawierajczy 20 gumowych nozek.

[SB-CSS250]

Do wyposzazenia nalezy 1 arkusz zawierajacy 12 gumowych nozek.

Gumowe nozki (4 na glosnik, nalez do wyposazenia)

6Tkanina (nie nalezy do wyposazenia)

B Pozycja lezaca

Obróc logo do pozycji poizomej.

Mocowanie gólsników surround do sciany

Aby zamocawc pionowo

Wkrety (4 na Glosnik, nalezdo wyposazenia)

@Metalowe zaczepy scienne (2 na Glośnik, naleź do wyposzazenia)

① Wkṛty (nie naleža do wyposañenia)

D Aby zamocawa poziomo

Uwaga

Wkrec wkrewt grubj twardz czesc sciany.
Powierzchnia, do ktorei mucjesz zestawy glosnikowe, musi byw stanie wytrzymacz obciajenie ponad 13kg

A
B

C

1

NE! NIE!

Instalace reprosoustav

Zpusob zapojen a umsteni urcije, ktere reprosoustavy jsou celni, centralia prostorove.

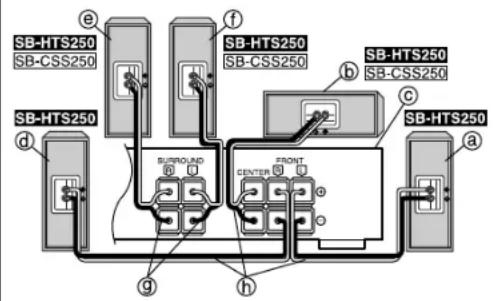

Ustawienie zestawu glosnikowego

W zaleznosci od podlączenia i ustawienia glosników będa one pełnico role glosników przydnich, siodkowego lub surround.

(a)Glośnik przyzdni (Lewy) SB-HTS250
bGtosnik srodkowy SB-HTS250 SB-CSS250
Odbiornik lub wzmachiacz (nie nalezy do wyposazenia)
Glośnik przyzdni (Prawy) SB-HTS250
Glosnik surround (Prawy) SB-HTS250 SB-CSS250
Glosnik surround (Lewy) SB-HTS250 SB-CSS250
Kable glosnikowe (dlugie) (do glosnikow surround)
Kable glosnikowe (krótkie)

A Ustawienie

Giośniki przybliżeniu w jej samej odlegość od sluchacza.

Katy na rysunku podane sa w przyblizeniu.

Pozycja powinna byc jegnak dostosowana do indywidualnych upodobar, poniewaz efektazole w pewnym stopniu od rodzaju i zrodla muzyki.

• Ustaw glosnik na plaskiej, poziomej i solidnej podstawie. Uzyj podkladek itp., aby zapobiec kolsaniu sie.
• Polecamy ustawienie gólsników surround po bokach lub lekko z tylu za sluchaczem i okolo 1 metra powyzej poziomu uszu.
• Jezei gliosnik jest umieszczony bezposhestnio na telewizorze, drgania moga spowodowac znieksztalcenia obrazu. Uzyj stojaka lub polki dla gliosnika srodkowego.

UWAGA

Nie probuj mocowac glosnikow na sceanach w sposob inny, niž jest to opisane w instrukcjj.

B Polaczenia

Aby zapewnic wlasciwe podlaczenia, sprawd z kolor kabli. Niewlasciwe podlaczenia moe uszkodzic urzadzenie.

• Przed wykonaniem polaczen, wyłacz zasilanie w ampliturze lub wzmacniaczu.
  Uzywaj z amplitunerem lub wzmacniaczm o impedancji 6 dlatych glosnikow.
• Koniecznia podlacz tylko dodatnie (+) czerwone przewody do dodatnih (+) zlaczy i ujemne (-) czarne przewody do ujemnych (-) zlaczy.

C Podlaczanie kabli

(1)Przed podlaczeniem
Aby przygotowac kable glosnikow, skrc winylowa koncowke i sciagnij ja.
① Czerwony (+) Czarny (-)

UWAGA

Aby zapobiec uszkodzeniu urzadzenia, nie zwieraj dodatnich (+) i ujemnych (-) przywodow gośnikowych.

Uwaga

Gdy juž zoćńczysz ustawianie i podlączanie glosników, zwir nadmiar kabli i zwiaź je sznurkiem.

Poznámky

Impedance reprosoustavy a povoleny prikon

Impedance 6 Ω
Přikon 100 W (DIN)

UPOZORNENI

Tyro reprostoustavy bye ste meli pripojovat pouze k takovym pijimauc ci zesilovaucm, jejichz memy vystup nepresahne vyse uvedené hodnoty.

Impedancja i moc wejsciowa zestawu glosnikowego

Impedancja 6 Ω

Moc wejsciowa 100 W (DIN)

UWAGA

Do tych glosnikow moga byc podlaczone wylacznie amplutiny lub wzmachniacne o mocy znamionowej nie przykraczajacej powozyszych danych.

Uzycie amplitunera lub wzmacniacza o mocy wyzszej niz podana powyzej,MZe BYC przyczyna nienormalnych dzwiekow;MZe doprowadzic do uszkodzenia amplitunera lub glosnikow,byc przyczyna pozaru. Jezeli nastapi jakekolwiek uszkodzenia urzadzenia lub podczas odwartania pojawia sie nieprzewidziane problemy, odcla zuradzenia odzasilania i skontaktuj sie z autoryzowanym punktem serwisowym.

Uklad zabezmieczenia

Urzadzenie to wyposazone jest w uklad zabepezcieznia glosnika przyd nadmierna mocja wejsciowa lub wystapieniem nienormalnych dzwiekow. Gdy zostanie wykryta nadmierna moc, uklad zabepezcieznia automatyczne odetnie wejscie.

Gdy dzwiek zostanie przerwany...

1. Zmniejsz glosnosc w ampliturerne (lub wzmacniaczu).

2. Sprawdz zródko dwieku i połaczenia,czyNie wystepuja problemy.
   Jesil nie ma problemów,uklad zabezpieczenia ponownie dokona
   ustawien wciagu kilka minut.

Po ponownym ustawieniu ukladu zabezpieczenia...

Uwaazaj, aby zbyt mocnoNie zwiekszać gliśnosci w ampliturerneze.

Zbyt wysoka moc wejsciowa

Nie odtrwarzaj znieksztalconego dzwieku o duzej glosnosci przyez dlugi czas.

Glosniki moga zostac uszkodzone, a ich zwyotność agronomicza, jeźeli dzwiek jest odtwartzy z dużga glosnoscią przy dlugi czas, nawet;)进展情况: ułkady zabeprieczajne nie zostana węczone.

Aby uniknac uszkodzenia,zmniejsz glosnosc w nastepujacych przypadkach

• Podczas uzywania regulatorów brzmienia i korektora wzmacniaczu.
• Podczas włacznia lub wylacznia wzmacniacza.
• Podczas odtwarzania znieksztalconego dzwieku.

• Podczas odbierania przy泄漏 napiw sygnatów:

• Szumow w transmisji FM
  Gwizdow z mikrofonu lub odtwarzacza plyt

• Szumow z magnetofo nu towarzyszacych przywijaniu ta smy
• Ciaglych sygnalow z oscylatora, urzadzenia elektronicznego lub plyty kontrlnej

Inne uwagi

Jesli na obrazie telewizyjnym wystepuja nieregularne przybarwienia

Te zestawy glosnikowe zostaly skonstruwoane tak, aby mogly byc uzywane blisko televizora, jakad przy pewnych ustawieniach zestawo wzgledem televizora obraz maybe zakocony.

Jesli to siezdarzy,wylacztelewizor naoko 30 minut.

Funkcja Rozmagnesowywnia w televizorze powinna usunac problem. Jesli niepoźadny efekt nadal pozostanie, oddal zestawy gólinskowe od televizora.

Nied dotykaj membran, gdyz mogloby to spowodawc znieksztalcenie dzwieku.

Przedmioty namagnesowane trzymaj z dala

Karty magnetyczne, karty bankomatowe, biletzy z paskamimagnetycznymi ttp. moga zostac uszkodzone, jesti znajda sze zbytblisko magnesow glosnika. Moze to rowniez dotyczyc zegarow.

Unikaj umieszczania w.),

• Wystawionych na bezposrednie oswietlenie sloneczne
  W poulizu urzadzen grzewczyh lub innych zrodet ciepla
  Wmiejscach o wysokiej wilgotnosci

Specifications

Zestaw 2-drozny 2-glosnikowy

Bass-reflex (Z odbiciem basow)

Giosnik(I)

1×10cm typstozkowy

Niskotonowy:

kopule pierscieniowej i srednicy 6 cm

Impedancja

6Ω

Moc wejsciowa

200 W (moc muzyczna), 100 W (DIN)

Pozlom wyjscio

hla akustyczneo 80 dB/W (1,0 m)

Czestotliwośc

ca 4 kHz

Zakres czestotliwość

70 Hz - 50 kHz (dla-16 dB)

5 Hz - 36 kHz (dla -10 dB)

Wymiary (szer. x wys. x gleb.)

129× 324× 180mm

Waga

2,7kg

Uwaga

Producent zastrzega sostie moziwość w povadzenia zmián bez uprzejdenzia.

Waga i wymiary podane są w przyblizeniu.

Manutenzione

Aby ocyszic urzadzenia, wytrzy je miękka, sąch szmatka.

Jesli obudowa urzadzen jestardo brudna,uzycki mejkkiej szmalki zwilzone roztwolem myda w wodzie lub slabym roztworem detergentu.

Nigdy nie uzywaj alkoholu, ropszuszczalnika do farb lub benzyny do czyszczoczenia niewiejszych urzadzenia.
W razie uzywania chemicznie impregnowanej sciereczki, starannie przyczytaj zalecenia dozaczone do sciereczki.
