Marque	Technics
Modèle	SB-HTS250 / SB-CSS250
Type de produit	Enceinte bibliothèque 2 voies, bass-reflex
Haut-parleurs	Woofer 10 cm (cône) × 1, Tweeter 6 cm (anneau) × 1
Impédance nominale	6 Ω
Puissance d’entrée (musique)	200 W
Puissance d’entrée (DIN)	100 W
Niveau de pression sonore	80 dB/W (1,0 m)
Fréquence de recouvrement	4 kHz
Réponse en fréquence (−16 dB)	70 Hz - 50 kHz
Réponse en fréquence (−10 dB)	75 Hz - 36 kHz
Dimensions (L × H × P)	129 × 324 × 180 mm
Poids (par enceinte)	2,7 kg
Accessoires inclus	Câbles d’enceinte (longs et courts), supports muraux en métal, vis, patins en caoutchouc
Installation	Vertical ou horizontal, fixation murale possible
Entretien	Chiffon doux et sec ; solution savonneuse douce si nécessaire ; éviter alcool, diluant, benzine
Sécurité	Circuit de protection intégré ; ne pas court-circuiter les fils ; utiliser ampli adapté (6 Ω)
Utilisation	Peut être placée près d’un téléviseur ; éloigner les objets magnétiques

FOIRE AUX QUESTIONS - SBHTS250 TECHNICS

Comment installer les enceintes SB-HTS250 ?

Fixez les patins en caoutchouc fournis sous chaque enceinte pour éviter les vibrations. Vous pouvez les poser à la verticale ou à l'horizontale. Pour un montage mural, utilisez les supports métalliques et les vis fournis, en veillant à ce que le mur supporte plus de 13 kg.

Quel type d'amplificateur utiliser ?

Utilisez un récepteur ou amplificateur avec une impédance de 6 Ω. La puissance de sortie nominale ne doit pas dépasser 100 W (DIN) ou 200 W (musique). Une puissance excessive pourrait endommager les enceintes.

Comment raccorder les câbles d'enceinte ?

Avant de raccorder, mettez l'amplificateur hors tension. Dénudez les câbles en tordant la gaine. Raccordez le fil rouge (+) à la borne positive et le fil noir (−) à la borne négative. Ne court-circuitez jamais les fils.

Que faire si le son s'interrompt soudainement ?

Réduisez le volume sur l'amplificateur. Vérifiez les raccordements et la source sonore. Le circuit de protection intégré se réinitialise automatiquement après quelques minutes. Évitez ensuite un volume trop élevé.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec. Pour les saletés tenaces, imbibez le chiffon d'une solution d'eau et de savon doux. N'utilisez jamais d'alcool, de diluant ou de benzine, car ils pourraient abîmer la surface.

Puis-je placer les enceintes près d'un téléviseur ?

Oui, mais si une distorsion des couleurs apparaît, éteignez le téléviseur pendant 30 minutes. Si le problème persiste, éloignez les enceintes du téléviseur.

Quelles sont les précautions à prendre avec les objets magnétiques ?

Les aimants des enceintes peuvent endommager les cartes magnétiques, cartes bancaires, billets de transport, etc. Gardez ces objets à distance des enceintes.

Comment positionner les enceintes surround ?

Placez les enceintes surround à côté ou légèrement derrière la position d'écoute, à environ un mètre au-dessus du niveau des oreilles. Les angles sont approximatifs et peuvent être ajustés selon vos goûts.

Quelle est la puissance maximale recommandée pour ces enceintes ?

La puissance d'entrée maximale est de 200 W en musique et 100 W en continu (DIN). Utiliser un ampli plus puissant peut provoquer des dommages.

Puis-t-on toucher les haut-parleurs (diaphragmes) ?

Non, ne touchez pas les diaphragmes. Cela pourrait causer une distorsion du son.

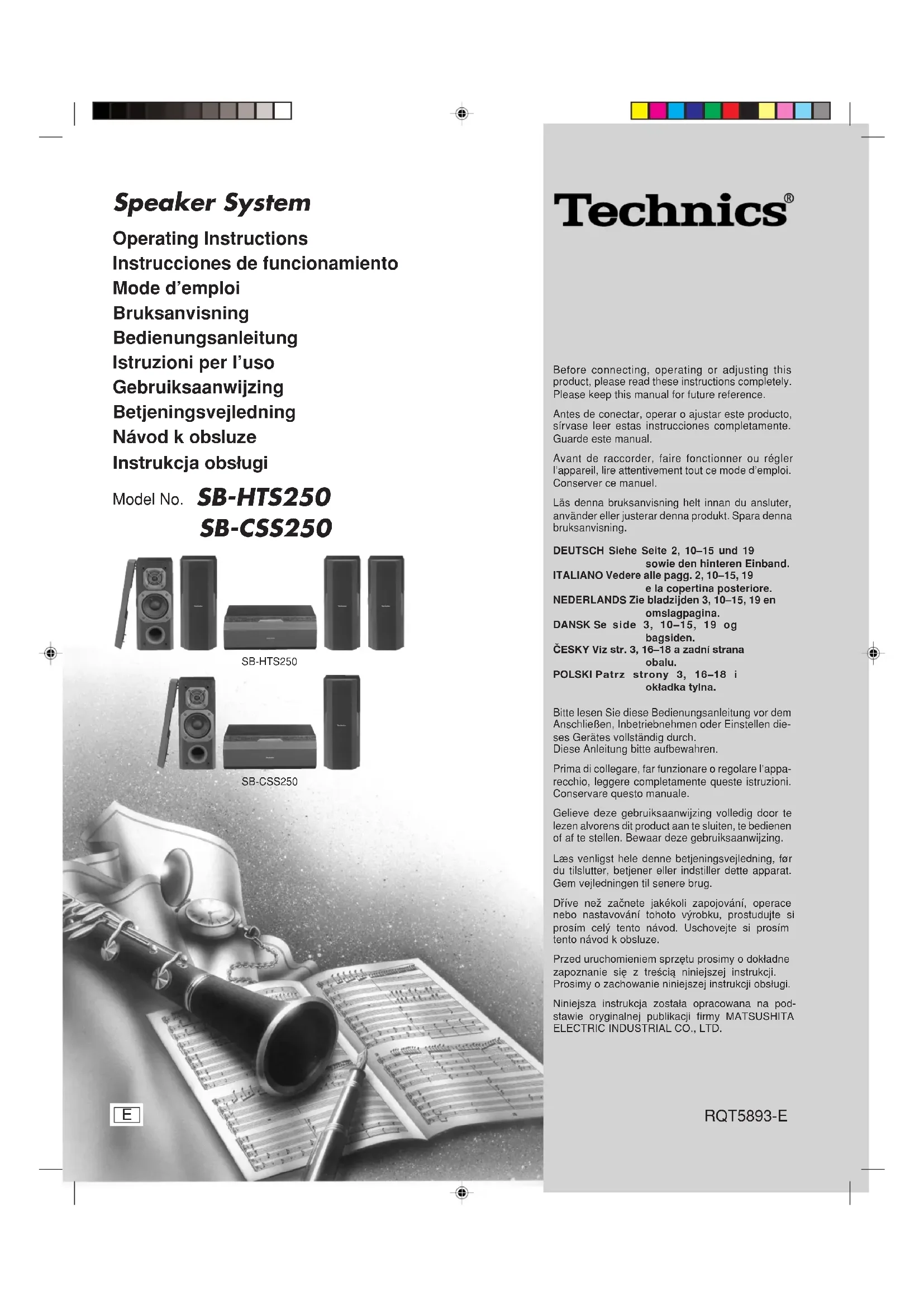

MODE D'EMPLOI SBHTS250 TECHNICS

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances idéales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Système	SB-HTS250	Système	SB-CSS250
Enceintes × 5	SB-AFC250	Enceintes × 3	SB-AFC250

Cocher les accessoires pour vérifier qu'ils sont bien tous dans l'emballage.

Table des matières

Installation des enceintes 5 Positionnement 7 Raccordements 7 Remarques 9 Données techniques 19 Entretien. Couverture de dos

Tack for valet avenna produit.

(pour les enceintes surround)

Cables d'enceinte (longs) 2 pc. Supports muraux en métal 4 Vis 8

Högtalarkablar (langa) 2 st. Metallfasen for vaggmontering 4 Skruvar 8

Lautsprecherkabel (lang).... 2 Stck. Metallbugel für Wandmontage... 4 Stck. Schrauben... 8 Stck.

Fixez les pieds de caoutchouc aux enceintes

Les enceintes sont identiques.

Les enceintes peuvent être installées à la verticale ou à l'horizontale. Fixez ces pieds de caoutchouc afin d’empêcher les vibrations de causer le déplacement ou la chute des enceintes.

(Voir ci-dessous si vous préférez les accrocher au mur.)

SB-HTS250

Une feuille comprenant 20 pieds de caoutchouc est fournie. SB-CSS250

Une feuille comportant 12 pieds de caoutchouc est fournie.

Pieds de caoutchouc (4 pièces par enceinte, fournies) bChiffon (non fournie)

Tournez le logo pour le mettre à l'horizontale.

Pour fixer à la verticale

Vis (4 pièces par enceinte, fournies)

Supports muraux en métal (2 pièces par enceinte, fournies)

Vis (non fournies)

Remarque

Serrez la vis à bois dans une partie épaissie et dure du mur. La surface à laquelle vous fixez les enceintes doit pouvoir supporter plus de 13 kg.

Installation des enceintes

La façon dont vous les raccordez et les placez détermine s'il s'agit d'enceintes avant, centrale ou surround.

Enceinte avant (gauche) SB-HTS250 Enceinte centrale SB-HTS250 SB-CSS250 Récepteur ou amplificateur (non fourni) Enceinte avant (droite) SB-HTS250 Enceinte ambiophonique (droite) SB-HTS250 SB-CSS250 Enceinte ambiophonique (gauche) SB-HTS250 SB-CSS250 Cables d'enceinte (longs) (pour les enceintes surround) Cables d'enceinte (courts)

Les enceintes avant, centrale et surround doivent être placées environ à une démarche de la position d'écoute. Les angles indiqués sur le diagramme sont approximatifs.

Cette position sera réglée au goût de chacun, l'effet variant quelque peu en fonction du genre de musique et de la source musicale.

• Placez l'enceinte sur une base plane, de niveau et stable. Utilisez
• Il est recommandé de déposer les enceintes ambiophoniques à côté de l'auditeur ou légèrement, et à environ un mètre au-dessus du niveau des oreilles.
• La vibration peut causer la distorsion de l'image si l'enceinte est placée directement sur le téléviseur. Utilisez un support ou une étagère pour l'enceinte centrale.

Ne pas tenter de fixer ces enceintes au mur en procédant de manières autres que celles décrites dans ce manuel.

Vérifiez la couleur des fils pour assurer un raccordement correct. Un raccordement incorrect risquerait d'endommager l'appareil.

• Avant d'effectuer les raccordements, mettre le récepteur ou l'amplificateur hors tension. Utiliser un récepteur ou un amplificateur ayant une impédance de 6 pour ces enceintes. Assurez-vous de ne raccorder que les fils rouges positifs (+) aux bornes positives (+), et les fils noirs négatifs (-) aux bornes négatives (-).

Avant le raccordement. Pour préparer les câbles d'enceinte, tortilez le bout de gaine plastique et retirez-le en tirant. ① Rouge (+) Noir (-)

Pour éviter d'endommager les circuits électriques, ne jamais court-circuiter les fils d'enceinte positifs (+) et négatifs (-).

Remarque

Lorsque vous aurez terminé l'installation et les raccordements, enroulez l'excédent de câble et attachez-le.

Impédance des enceintes et puissance d'entrée

Impedance 6 Ω

Puissance d'entree 100 W (DIN)

Les seuils des récepteurs ou amplificateurs auxquels ces enceintes devraient être raccordées sont ceux dont la puissance de sortie nominale ne dépasse pas les valeurs indiquées ci-dessus.

L'utilisation d'un récepteur ou d'un amplificateur plus puissant pourrait provoquer l'apparition de sons anormaux sous l'effet d'une entrée excessive, endommager le récepteur ou les enceintes et provoquer un feu. Si l'appareil est endommagé ou si des anomalies de fonctionnement se produisent pendant la lecture, débrancher le système et s'adresser à un agent de service.

Circuit de protection

Ces enceintes contiennent un circuit de protection destiné à les protéger des dommages causés par une puissance d'entrée excessive ou des signaux anormaux ; lorsqu'une puissance d'entrée excessive est détectée, l'entrée est automatiquement interrompue.

Si le son est interrompu...

1. Réduire le volume sur le récepteur (ou l'amplificateur).
2. Vérifier s'il n'y a pas de problème dans la source sonore ou les raccordements.

S'il n'y a pas de problème, le circuit de protection sera réinitialisé dans les minutes qui suivront.

Une fois que le circuit de protection a été réinitialisé...

Veiller à ne pas élever excessivement le volume du récepteur.

Puissance d'entrée excessive

Ne faites pas la lecture avec le son distordu à des niveaux élevés pendant des périodes prolongées.

Les enceintes risqueraient d'être endommagées et leur durée de service réduite si la lecture est faite à hauts niveaux sur des périodes prolongées, même lorsque leur circuit de protection n'est pas déclenché.

Réduisez le volume dans les cas suivants pour éviter tout dommage

Lors de l'utilisation des commandes de tonalité ou de l'égaliseur sur l'amplificateur. Lorsque vous mettez l'amplificateur sous ou hors tension. Lorsque le son est distordu à la lecture. Lorsque les enceintes reçoivent les types de signaux suivants : - Parasites d'émissions FM

• Réaction acoustique d'un microphone ou d'un lecteur de disques
• Bruit d'avance rapide ou de rembobinage d'une bande à cassette
• Signaux continus d'un oscillateur, d'un instrument électronique ou d'un disque de test

Autres remarques

Si une distorsion des couleurs se produit sur votre téléviseur. Ces enceintes sont conçues pour être utilisées à proximité d'un téléviseur, mais l'image peut être affectée sur certains téléviseurs et avec certaines combinaisons d'emplacement.

Si cela se produit, éteignez le téléviseur pendant environ 30 minutes. La fonction de démagnetisation du téléviseur devrait corriger le problème. Si persiste, éloignez davantage les enceintes du téléviseur.

Ne pas toucher les diaphragmes.

Cela peut causer de la distorsion.

Éloigner les objets magnétiques

Les cartes magnétiques, cartes bancaires, titres de transport, etc. risquent d'être endommagées si on les amène trop près des aimants d'enceinte. Les horloges risquent également d'être affectées.

Eviter de placer l'appareil aux endroits suivants.

Sous les rayons directs du soleil - À proximité d'appareils de chauffage ou d'autres sources de chaleur - Dans des endroits très humides

Type	Enceinte à 2 voies 2 haut-parleurs
	Bass-reflex

Haut-parleurs

Woofer: Type de cône de 10 cm × 1

Tweeter: A cune en forme d'anneau de 6 cm × 1

Impedance 6 Ω

Puissance d'entree 200 W (musique), 100 W (DIN)

Niveau de pression sonore 80 dB/W (1,0 m)

Fréquence de recouvrement 4 kHz

Gamme de fréquences 70 Hz - 50 kHz (à -16 dB)

75 Hz-36 kHz (à -10 dB)

Dimensions (L× H× P) 129× 324× 180mm

Poids 2,7 kg

Remarque

Spécifications sujettes à modifications sans préavis.

Le poids et les dimensions sont approximatifs.

Typ	2-vågs 2-högtalarsystem
	Basreflexhögtalare

Högtalare

Basement: 10 cm, con typ × 1

Distancelement: 6 cm ringformad kapottyp × 1

Impedans 6

Puissance 200 W (musique), 100 W (DIN)

Fréquence d'incroisement

4kHz

70 Hz - 50 kHz (à -16 dB)

75 Hz - 36 kHz (a -10 dB)

Dimensions (L× A× P)

129× 324× 180mm

Peso

2.7kg

Nota

Pour nettoyer ces appareils, utiliser un chiffon doux et sec.

Si les surfaces sont très sales, utiliser un chiffon doux imbibé dans une solution d'eau et de savon ou de détergent doux. - Ne jamais utiliser d'alcool, diluant pour peinture ni de bénzine pour nettoyer ces appareils. - Avant d'utiliser un chiffon imprégné chimiquement, lire attentivement les instructions qui accompagnent le chiffon.
