INSTRUKCJA OBSŁUGI BGL35200 BOSCH

Wskazówki dotyczące bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Instrukcja uzytkowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

bsługi. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi. Z tego względu należy koniecznie przestrzegać następujących zaleceń! Odkurzacz można eksploatować wyłącznie z: oryginalnymi częściami zamiennymi, oryginalnymi akcesoriami lub oryginalnym wyposażeniem dodatko- wym Aby uniknąć uszkodzeń urządzenia lub skaleczeń, odkurzacza nie należy używać do: odkurzania ludzi i zwierząt, zasysania: - mikroorganizmów (np. much, pająków itp.), - substancji szkodliwych dla zdrowia, o ostrych kra- wędziach, gorących lub żarzących się, - substancji wilgotnych lub płynnych, - łatwopalnych lub wybuchowych materiałów i gazów, - popiołu, sadzy z pieców kaflowych i instalacji cen- tralnego ogrzewania, - pyłu tonerowego z drukarek i kopiarek. Wskazówki dotyczące bezpieczeństwa Odkurzacz spełnia wymogi techniki oraz przepisy bezpieczeństwa. Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem.

Czyszczenie i czynności konserwacyjne nie mogą być wykonywane przez dzieci bez nadzoru dorosłych. Opakowania foliowe należy przechowywać w miejscu niedostępnym dla małych dzieci lub wyrzucić. => Istnieje niebezpieczeństwo uduszenia! Odpowiednie użytkowanie

dkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tabliczce zna- mionowej. Nigdy nie odkurzać bez worka lub pojemnika na pył, filtra zabezpieczającego silnik oraz filtra wylotu powietrza. => Może to spowodować uszkodzenie urządzenia! Nie odkurzać szczotką ani rurą w pobliżu głowy. => Istnieje niebezpieczeństwo obrażeń ciała! Podczas odkurzania schodów urządzenie musi znaj- dować się niżej niż użytkownik. Nie używać przewodu zasilającego ani węża do prze- noszenia/transportowania odkurzacza. Jeśli przewód zasilający urządzenia zostanie uszko- dzony, musi zostać wymieniony przez producenta lub serwis producenta lub inną osobę z podobnymi kwalifikacjami, aby uniknąć zagrożeń. W przypadku wielogodzinnej pracy w trybie ciągłym należy całkowicie wyciągnąć z odkurzacza przewód zasilający. W celu odłączenia urządzenia od sieci ciągnąć za wtyczkę, a nie za przewód zasilający. Przewodu zasilającego nie wolno prowadzić po ostrych krawędziach ani zaciskać. Przed przystąpieniem do prac związanych z naprawą lub konser wacją odkurzacza należy wyciągnąć wtyczkę z gniazda sieciowego. Nie włączać uszkodzonego odkurzacza. W przypadku zakłócenia w pracy urządzenia należy wyciągnąć wtyczkę z gniazda sieciowego. W celu uniknięcia zagrożeń naprawy urządzenia oraz wymiana części w odkurzaczu mogą być wykonywa- ne wyłącznie przez autoryzowany serwis. Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła. Unikać kontaktu filtrów (worek filtrujący, filtr zabez- pieczający silnik, filtr wylotu powietrza itp.) z mate- riałami łatwopalnymi oraz zawierającymi alkohol. Odkurzacz nie nadaje się do stosowania na placach budowy. => Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia. Gdy odkurzacz nie jest używany, należy go wyłączać. Zużyte urządzenia należy bezzwłocznie doprowadzać do stanu nieprzydatności, a następnie przekazać je do utylizacji zgodnie z obowiązującymi przepisami. GA 9000 883 910_GL35 04.03.2013 12:02 Seite 2122 !Uwaga

niazdo sieci energetycznej musi być zabezpieczone ezpiecznikiem o mocy co najmniej 16 A.Jeżeli w momencie włączania urządzenia zadziałabezpiecznik, może to być spowodowane tym, że rów-nocześnie inne urządzenia elektryczne o większejmocy przyłączeniowej podłączone są do tego same-go obwodu prądowego.Zadziałania bezpiecznika można uniknąć, ustawiającnajniższy stopień mocy przed włączeniem urządzenia wybierając wyższy stopień dopiero po jego włącze-

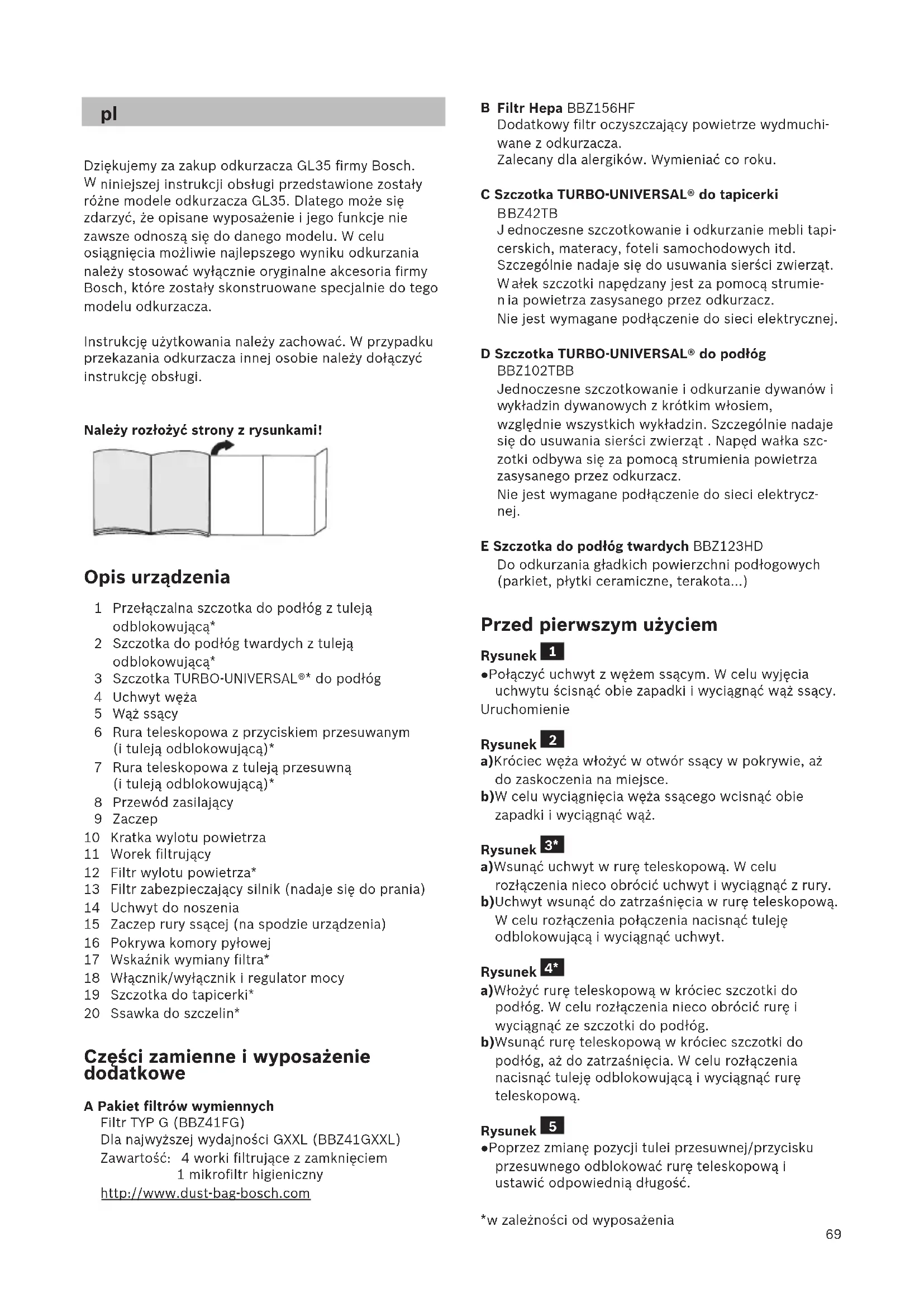

Dziękujemy za zakup odkurzacza GL35 firmy Bosch.

niniejszej instrukcji obsługi przedstawione zostały różne modele odkurzacza GL35. Dlatego może się zdarzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego modelu. W celu osiągnięcia możliwie najlepszego wyniku odkurzania należy stosować wyłącznie oryginalne akcesoria firmy Bosch, które zostały skonstruowane specjalnie do tego modelu odkurzacza.

nstrukcję użytkowania należy zachować. W przypadku przekazania odkurzacza innej osobie należy dołączyć instrukcję obsługi. Należy rozłożyć strony z rysunkami! Opis urządzenia 1 Przełączalna szczotka do podłóg z tuleją odblokowującą* 2 Szczotka do podłóg twardych z tuleją odblokowującą* 3 Szczotka TURBO-UNIVERSAL®* do podłóg 4 Uchwyt węża 5 Wąż ssący 6 Rura teleskopowa z przyciskiem przesuwanym (i tuleją odblokowującą)* 7 Rura teleskopowa z tuleją przesuwną (i tuleją odblokowującą)* 8 Przewód zasilający 9 Zaczep 10 Kratka wylotu powietrza 11 Worek filtrujący 12 Filtr wylotu powietrza* 13 Filtr zabezpieczający silnik (nadaje się do prania) 14 Uchwyt do noszenia 15 Zaczep rury ssącej (na spodzie urządzenia) 16 Pokrywa komory pyłowej 17 Wskaźnik wymiany filtra* 18 Włącznik/wyłącznik i regulator mocy 19 Szczotka do tapicerki* 20 Ssawka do szczelin* Części zamienne i wyposażenie dodatkowe A Pakiet filtrów wymiennych Filtr TYP G (BBZ41FG) Dla najwyższej wydajności GXXL (BBZ41GXXL) Zawartość: 4 worki filtrujące z zamknięciem 1 mikrofiltr higieniczny http://www.dust-bag-bosch.com

Filtr Hepa BBZ156HF Dodatkowy filtr oczyszczający powietrze wydmuchi- wane z odkurzacza. Zalecany dla alergików. Wymieniać co roku. C Szczotka TURBO-UNIVERSAL® do tapicerki

ednoczesne szczotkowanie i odkurzanie mebli tapi- cerskich, materacy, foteli samochodowych itd. Szczególnie nadaje się do usuwania sierści zwierząt.

ałek szczotki napędzany jest za pomocą strumie-

ia powietrza zasysanego przez odkurzacz. Nie jest wymagane podłączenie do sieci elektrycznej. D Szczotka TURBO-UNIVERSAL® do podłóg BBZ102TBB Jednoczesne szczotkowanie i odkurzanie dywanów i

ykładzin dywanowych z krótkim włosiem, względnie wszystkich wykładzin. Szczególnie nadaje się do usuwania sierści zwierząt . Napęd wałka szc- zotki odbywa się za pomocą strumienia powietrza zasysanego przez odkurzacz. Nie jest wymagane podłączenie do sieci elektrycz- nej. E Szczotka do podłóg twardych BBZ123HD Do odkurzania gładkich powierzchni podłogowych (parkiet, płytki ceramiczne, terakota...) Przed pierwszym użyciem Rysunek ● Połączyć uchwyt z wężem ssącym. W celu wyjęcia uchwytu ścisnąć obie zapadki i wyciągnąć wąż ssący. Uruchomienie Rysunek a)Króciec węża włożyć w otwór ssący w pokrywie, aż do zaskoczenia na miejsce. b)W celu wyciągnięcia węża ssącego wcisnąć obie zapadki i wyciągnąć wąż. Rysunek a)Wsunąć uchwyt w rurę teleskopową. W celu rozłączenia nieco obrócić uchwyt i wyciągnąć z rury. b)Uchwyt wsunąć do zatrzaśnięcia w rurę teleskopową. W celu rozłączenia połączenia nacisnąć tuleję odblokowującą i wyciągnąć uchwyt. Rysunek a)Włożyć rurę teleskopową w króciec szczotki do podłóg. W celu rozłączenia nieco obrócić rurę i wyciągnąć ze szczotki do podłóg. b)Wsunąć rurę teleskopową w króciec szczotki do podłóg, aż do zatrzaśnięcia. W celu rozłączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową. Rysunek ● Poprzez zmianę pozycji tulei przesuwnej/przycisku przesuwnego odblokować rurę teleskopową i ustawić odpowiednią długość.

w zależności od wyposażenia GA 9000 883 910_GL35 04.03.2013 12:03 Seite 6970 Rysunek ● Chwycić za wtyczkę przewodu zasilającego, wyciągnąć przewód na odpowiednią długość i włożyć wtyczkę do gniazda. Rysunek Włączanie/wyłączanie ● Włączyć/wyłączyć odkurzacz poprzez naciśnięcie włącznika/wyłącznika. Rysunek Regulacja siły ssania

oprzez obracanie pokrętła regulacyjnego zgodnie z

ierunkiem strzałki można bezstopniowo ustawić żądaną siłę ssania. Niski stopień mocy => Do odkurzania delikatnych materiałów, np. tapicerki, zasłon itp. Średni stopień mocy =>

o codziennego odkurzania małych zabrudzeń. Wysoki stopień mocy => Do czyszczenia wytrzymałych wykładzin podłogowych, podłóg twardych oraz przy dużym zanieczyszczeniu. Odkurzanie

Uwaga W zależności od właściwości podłogi (np. szorstkie, rustykalne podłogi) szczotki do podłóg ulegają zniszczeniu. Dlatego należy w regularnych odstępach czasu sprawdzać spód szczotki. Zużyte, o ostrych kantach spody szczotki mogą uszkodzić delikatne podłogi, jak parkiet czy linoleum. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku używania zużytych szczotek do podłóg. Rysunek Ustawianie przełączanej szczotki do podłóg: Dywany i wykładziny dywanowe => Gładkie podłogi => W przypadku zasysania większych cząsteczek brudu zachować ostrożność i zwrócić uwagę, aby cząsteczki były zasysane po kolei, co pozwoli uniknąć zatkania kanału ssącego szczotki do podłóg. Ewentualnie należy unieść szczotkę, aby móc lepiej zasysać cząsteczki brudu. Rysunek Odkurzanie z zastosowaniem wyposażenia dodatkowego W zależności od potrzeby nasadzić szczotkę na rurę ssącą lub uchwyt: a)Ssawka do szczelin. Do odkurzania szczelin, rogów itp. b)Szczotka do tapicerki. Do odkurzania mebli tapicerskich, zasłon itp. c)Szczotka do podłóg twardych Do odkurzania twardych podłóg (płytek ceramicznych, parkietu itp.) ● Wsunąć rurę teleskopową w króciec szczotki do podłóg twardych, aż do zaskoczenia na miejsce. ● W celu rozłączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową.

10* Rysunek Czyszczenie szczotki do podłóg twardych a)W celu oczyszczenia odkurzyć szczotkę od spodu. b)Nawinięte nitki i włosy przeciąć nożyczkami i

dkurzyć. Turboszczotka Jeśli urządzenie wyposażone jest w turboszczotkę, należy stosować się do zaleceń dotyczących użytkowania i konserwacji zawartych w załączonej

nstrukcji obsługi. Rysunek W czasie krótkich przerw w odkurzaniu można skorzystać z zaczepu umieszczonego z tyłu urządzenia. ● Po wyłączeniu urządzenia hak na szczotce do podłóg wsunąć we wgłębienie na spodzie urządzenia. Rysunek Aby pokonać przeszkody, np. schody, urządzenie można przenosić za uchwyt. Po pracy Rysunek a)Wyciągnąć wtyczkę z gniazda. b)Pociągnąć krótko za przewód zasilający i puścić (przewód zwija się automatycznie). Rysunek Do odstawiania/transportowania urządzenia można korzystać z zaczepu rury ssącej znajdującego się na spodzie urządzenia. a)Ustawić urządzenie pionowo. b)Wsunąć hak ssawki do podłóg we wgłębienie na spodzie urządzenia. Wymiana filtra

Uwaga: Przed wymianą filtra zawsze wyłączać urządzenie! Wymiana worka filtrującego Rysunek ● Jeśli w momencie uniesienia szczotki nad podłogą przy najwyższej mocy ssania cały wskaźnik wymiany filtra na pokrywie zabarwi się na żółto, należy wymienić worek filtrujący, również gdy nie jest jeszcze całkowicie wypełniony. W tym przypadku o konieczności wymiany worka decyduje rodzaj odkurzonych zanieczyszczeń. Szczotka, rura ssąca i wąż ssący nie mogą być przy tym zatkane, ponieważ to także powoduje włączenie się wskaźnika wymiany filtra. ● W celu usunięcia zatkania można w łatwy sposób odłączyć uchwyt od węża. Rysunek Otwieranie pokrywy a)Odblokować pokrywę poprzez pociągnięcie dźwigni zamykającej zgodnie z kierunkiem strzałki. 11*

*w zależności od wyposażenia GA 9000 883 910_GL35 04.03.2013 12:03 Seite 7071

)Otworzyć pokrywę zgodnie z kierunkiem strzałki. Rysunek a)Zamknąć worek filtrujący poprzez pociągnięcie zapadki zamykającej. b)Wyjąć worek filtrujący.

)Włożyć nowy worek filtrujący.

)Worek filtrujący wsunąć do oporu w mocowanie.

Uwaga: Pokrywa zamyka się wyłącznie z włożonym

orkiem filtrującym. Czyszczenie filtra zabezpieczającego silnik Filtr zabezpieczający silnik należy czyścić w regularnych odstępach czasu poprzez wytrzepanie lub wypłukanie! Rysunek

Otworzyć pokrywę komory pyłowej. Rysunek a)Blokadę filtra zabezpieczającego silnik zwolnić poprzez pociągnięcie z boku i wyjąć filtr zgodnie z kierunkiem strzałki. b)Oczyścić filtr zabezpieczający silnik przez wytrzepanie. c)W przypadku dużego zanieczyszczenia filtr należy wypłukać. ● Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny. d)Po oczyszczeniu filtr zabezpieczający silnik włożyć w urządzenie, zablokować i zamknąć pokrywę komory pyłowej. Wymiana filtra wylotu powietrza Odkurzacz z mikrofiltrem higienicznym Kiedy należy wymieniać? Zawsze przy użyciu nowego pakietu filtrów wymiennych. Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek a)Odblokować uchwyt filtra poprzez naciśnięcie dźwigni zamykającej zgodnie z kierunkiem strzałki. b)Wyjąć mikrofiltr higieniczny. c)Mikrofiltr higieniczny można wypłukać. ● Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny. d)Wyjąć mikrofiltr higieniczny. Włożyć nowy mikrofiltr w uchwyt filtra. e)Włożyć uchwyt filtra w urządzenie i zatrzasnąć. Odkurzacz z filtrem Hepa Jeśli urządzenie wyposażone jest w filtr Hepa, należy go wymieniać co roku. Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek a)Odblokować filtr Hepa poprzez naciśnięcie dźwigni zamykającej zgodnie z kierunkiem strzałki i wyjąć z urządzenia. b)Włożyć nowy filtr Hepa i zablokować. W przypadku zassania drobnych cząsteczek pyłu należy oczyścić filtr zabezpieczający silnik, ewentualnie wymienić mikrofiltr higieniczny lub filtr Hepa.

Konserwacja Przed każdym czyszczeniem odkurzacza należy go wyłączyć i wyciągnąć wtyczkę z gniazda. Odkurzacz i elementy wyposażenia z tworzywa sztucznego można czyścić dostępnymi na rynku środkami do czyszczenia

Nie należy stosować środków do szorowania, środków do czyszczenia szkła ani uniwersalnych środków czyszczących. W żadnym wypadku nie wolno zanurzać odkurzacza w wodzie.

razie potrzeby komorę pyłową odkurzyć za pomocą drugiego odkurzacza lub oczyścić suchą ściereczką lub pędzelkiem. Zastrzegamy sobie prawo do zmian technicznych.

geri toplanması ve geri dönüştürülmesi ile ilgili yapıyı belirtir. Urządzenie to oznaczono zgodnie z europejską wytyczną 2012/19/UE o zużytych urządzeniach elek- trycznych i elektronicznych (waste electrical and elec- tronic equipment - WEEE). Wytyczna ta określa ramy obowiązującego w całej Unii Europejskiej odbioru i wtórnego wykorzystania starych urządzeń. Ez a készülék az elhasznált villamossági és elektronikai
