MANUALE UTENTE BGL35200 BOSCH

ome indicato sulla targhetta. Non utilizzare mai l'aspirapolvere senza sacchetto fil- tro o contenitore raccoglisporco, filtro di protezione del motore e filtro d'igiene. => L'apparecchio può danneggiarsi! Non tenere la spazzola e il tubo dell'aspirapolvere in prossimità della testa. => Pericolo di lesioni! Per la pulizia delle scale l'apparecchio deve trovarsi sempre più in basso rispetto a chi lo usa. Non utilizzare il cavo di alimentazione e il tubo flessi- bile per spostare/trasportare l'aspirapolvere. Qualora il collegamento alla rete del presente appa- recchio fosse danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza tecnica o da un addetto qualificato al fine di evitare situazioni di pericolo. In caso di utilizzo dell'apparecchio per diverse ore, estrarre completamente il cavo di alimentazione. Per scollegare l'apparecchio dalla corrente elettrica, non tirare il cavo, bensì estrarre la spina. Non fare passare il cavo di alimentazione su spigoli vivi e non schiacciarlo. Prima di qualsiasi intervento sull’aspirapolvere, estrarre la spina. Non utilizzare l'aspirapolvere se danneggiato. In caso di anomalia, estrarre la spina dalla presa. Per evitare eventuali lesioni, le riparazioni e le sosti- tuzioni dei componenti dell’aspirapolvere devono essere effettuate esclusivamente dal servizio di assi- stenza tecnica autorizzato. Proteggere l'aspirapolvere dalle intemperie, dall'umi- dità e dalle sorgenti di calore. Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol. L'aspirapolvere non è adatto all'uso nei cantieri. => L'aspirazione di macerie può causare il danneg giamento dell'apparecchio. Spegnere l'apparecchio se non si desidera utilizzar- lo. Gli apparecchi dismessi devono essere resi immedia- tamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia. !Attenzione! La presa di corrente deve essere protetta attraverso un dispositivo salvavita di almeno 16 A. Se quando si attiva l'apparecchio scatta il dispositivo

alvavita, la causa può essere dovuta al fatto che sono stati collegati contemporaneamente allo stesso circui- to altri apparecchi a elevato consumo energetico. Per evitare di far scattare il dispositivo salvavita, prima di accendere l'apparecchio selezionare il livel- lo di potenza più basso e solo in un secondo

omento selezionare un livello di potenza maggiore. Avvertenze per lo smaltimento Imballaggio L'imballaggio protegge l'aspirapolvere contro even-

uali danni durante il trasporto. È costituito da mate- riali non inquinanti e può pertanto essere riciclato. Provvedere allo smaltimento dei materiali di imbal- laggio non più necessari rivolgendosi ai centri di rac- colta per il sistema di riciclaggio "Punto verde". Apparecchio dismesso Gli apparecchi dismessi contengono ancora moltepli- ci materiali preziosi. Si consiglia pertanto di restitui- re l'apparecchio dismesso al proprio rivenditore o a un centro di riciclaggio. Per informazioni sulle moda- lità del riciclaggio, rivolgersi al proprio rivenditore o all'amministrazione comunale della propria città. Smaltimento del filtro e del sacchetto filtro Il filtro e il sacchetto filtro sono costituiti da materiali non inquinanti. A condizione che non contengono alcuna sostanza dannosa, possono essere smaltiti con i normali rifiuti domestici. GA 9000 883 910_GL35 04.03.2013 12:02 Seite 78

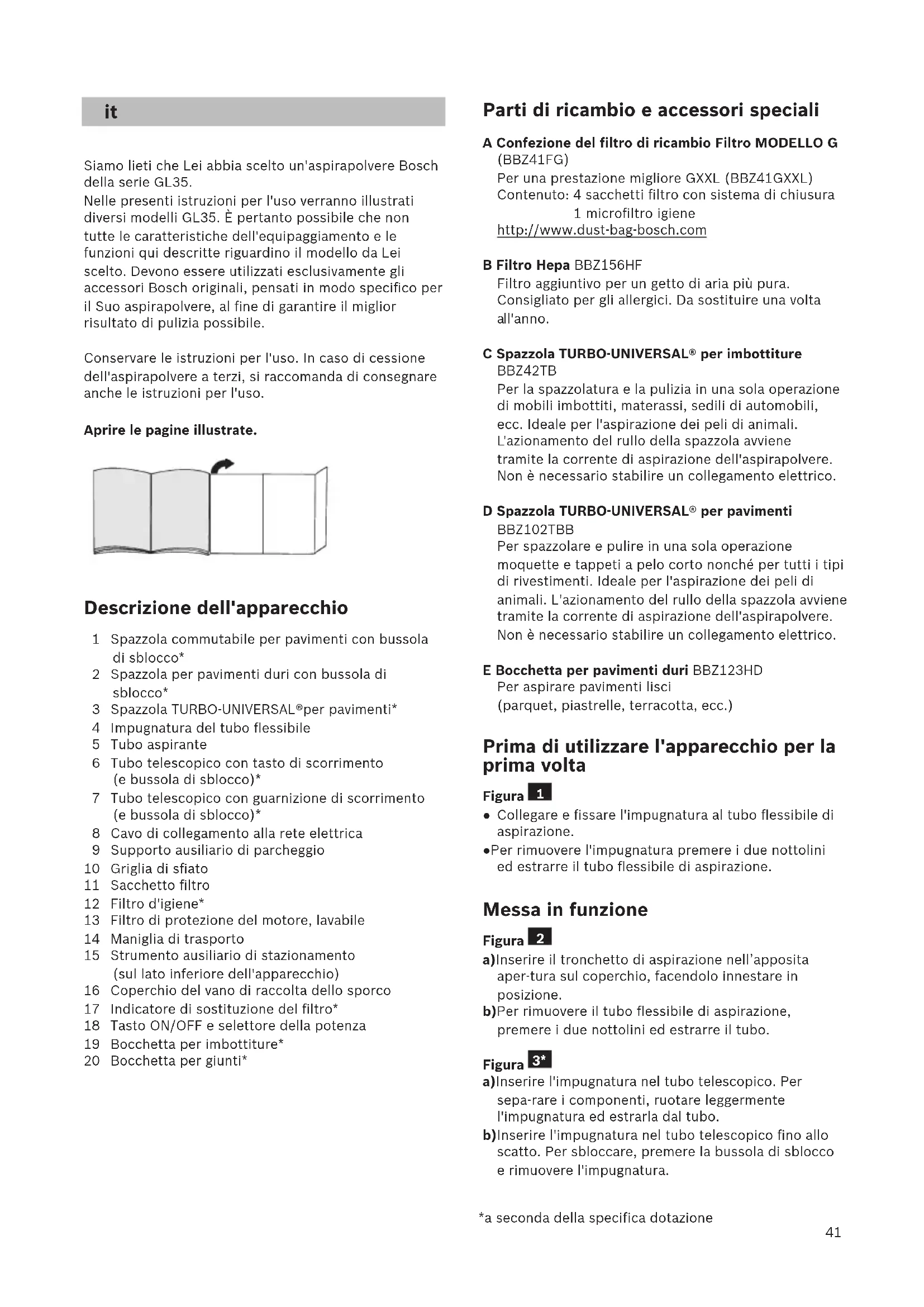

Siamo lieti che Lei abbia scelto un'aspirapolvere Bosch

ella serie GL35. Nelle presenti istruzioni per l'uso verranno illustrati diversi modelli GL35. È pertanto possibile che non tutte le caratteristiche dell'equipaggiamento e le funzioni qui descritte riguardino il modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile. Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso. Aprire le pagine illustrate. Descrizione dell'apparecchio 1 Spazzola commutabile per pavimenti con bussola di sblocco* 2 Spazzola per pavimenti duri con bussola di sblocco* 3 Spazzola TURBO-UNIVERSAL®per pavimenti* 4 Impugnatura del tubo flessibile 5 Tubo aspirante 6 Tubo telescopico con tasto di scorrimento (e bussola di sblocco)* 7 Tubo telescopico con guarnizione di scorrimento (e bussola di sblocco)* 8 Cavo di collegamento alla rete elettrica 9 Supporto ausiliario di parcheggio 10 Griglia di sfiato 11 Sacchetto filtro 12 Filtro d'igiene* 13 Filtro di protezione del motore, lavabile 14 Maniglia di trasporto 15 Strumento ausiliario di stazionamento (sul lato inferiore dell'apparecchio) 16 Coperchio del vano di raccolta dello sporco 17 Indicatore di sostituzione del filtro* 18 Tasto ON/OFF e selettore della potenza 19 Bocchetta per imbottiture* 20 Bocchetta per giunti* Parti di ricambio e accessori speciali A Confezione del filtro di ricambio Filtro MODELLO G (BBZ41FG) Per una prestazione migliore GXXL (BBZ41GXXL) Contenuto: 4 sacchetti filtro con sistema di chiusura

microfiltro igiene http://www.dust-bag-bosch.com B Filtro Hepa BBZ156HF Filtro aggiuntivo per un getto di aria più pura. Consigliato per gli allergici. Da sostituire una volta

ll'anno. C Spazzola TURBO-UNIVERSAL® per imbottiture BBZ42TB Per la spazzolatura e la pulizia in una sola operazione di mobili imbottiti, materassi, sedili di automobili, ecc. Ideale per l'aspirazione dei peli di animali.

'azionamento del rullo della spazzola avviene tramite la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettrico. D Spazzola TURBO-UNIVERSAL® per pavimenti BBZ102TBB Per spazzolare e pulire in una sola operazione moquette e tappeti a pelo corto nonché per tutti i tipi di rivestimenti. Ideale per l'aspirazione dei peli di animali. L'azionamento del rullo della spazzola avviene tramite la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettrico. E Bocchetta per pavimenti duri BBZ123HD Per aspirare pavimenti lisci (parquet, piastrelle, terracotta, ecc.) Prima di utilizzare l'apparecchio per la prima volta Figura ● Collegare e fissare l'impugnatura al tubo flessibile di aspirazione. ● Per rimuovere l'impugnatura premere i due nottolini ed estrarre il tubo flessibile di aspirazione. Messa in funzione Figura a)Inserire il tronchetto di aspirazione nell’apposita aper-tura sul coperchio, facendolo innestare in posizione. b)Per rimuovere il tubo flessibile di aspirazione, premere i due nottolini ed estrarre il tubo. Figura a)Inserire l'impugnatura nel tubo telescopico. Per sepa-rare i componenti, ruotare leggermente l'impugnatura ed estrarla dal tubo. b)Inserire l'impugnatura nel tubo telescopico fino allo scatto. Per sbloccare, premere la bussola di sblocco e rimuovere l'impugnatura.

*a seconda della specifica dotazione GA 9000 883 910_GL35 04.03.2013 12:03 Seite 4142 Figura a)Inserire il tubo telescopico nel raccordo della spazzola per pavimenti. Per separare i componenti, ruotare leggermente il tubo ed estrarlo dalla spazzola

)Spingere il tubo telescopico nel raccordo della spazzola per pavimenti fino allo scatto. Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura

Regolando il tasto di scorrimento / la guarnizione di scorrimento nel senso indicato dalla freccia, sbloccare il tubo telescopico e regolare la lunghezza desiderata. Figura ● Afferrare il cavo di collegamento alla rete elettrica a livello della spina, estrarlo fino a ottenere la

unghezza desiderata e inserire quindi la spina. Figura Attivazione/disattivazione ● Attivare/disattivare l'aspirapolvere azionando il tasto ON/OFF. Figura Regolazione della forza di aspirazione La forza di aspirazione desiderata può essere regolata su più livelli ruotando il selettore nel senso indicato dalla freccia. Potenza minima => Per la pulizia di materiali delicati, quali ad es. imbottiture, tende, ecc. Potenza media => Per la pulizia quotidiana in condizioni di sporco limitato. Potenza elevata => Per la pulizia di rivestimenti resistenti, di pavimenti duri e in caso di forte sporco. Aspirazione

Attenzione Le spazzole per pavimenti sono soggette a forte usura in base alle caratteristiche del pavimento duro (come piastrelle grezze, in cotto). È quindi importante controllare a intervalli regolari la base della spazzola. Basi usurate o con spigoli vivi possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non risponde di eventuali danni derivanti dall'utilizzo di spazzole usurate. Figura Regolazione della bocchetta per pavimenti commutabile: Tappeti e moquette => Pavimenti lisci => Quando vengono aspirate particelle più grosse, assicurarsi che esse siano aspirate in successione e con cura per evitare che si occluda il canale di aspirazione della spazzola. Eventualmente sollevare la spazzola per poter aspirare meglio lo sporco.

Figura Aspirazione con accessori aggiuntivi Applicare le spazzole al tubo di aspirazione o all'impugnatura, in funzione delle proprie esigenze: a)La bocchetta per fessure permette di aspirare

)La bocchetta per imbottiture permette di aspirare imbottiture di mobili, tende, ecc. c)La bocchetta per pavimenti duri Per la pulizia di pavimenti duri (piastrelle, parquet, ecc.) ● Spingere il tubo telescopico nel raccordo della

pazzola per pavimenti duri fino a farlo innestare in posizione. ● Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura Pulizia dei pavimenti duri a)Aspirare la parte inferiore della bocchetta per pulirla.

)Tagliare con le forbici i fili e i capelli rimasti attorcigliati e poi aspirare. Spazzola turbo Se l'apparecchio è dotato di una spazzola turbo, fare riferimento alle avvertenze in merito all'utilizzo e alla manutenzione contenute nelle istruzioni per l'uso fornite in allegato. Figura In caso di brevi pause è possibile utilizzare il supporto ausiliario di parcheggio situato sul lato posteriore dell'apparecchio. ● In seguito alla disattivazione dell'apparecchio, inserire il gancio della spazzola per pavimenti nell'apposita fessura sul lato dell'apparecchio. Figura Per superare ostacoli, quali per esempio le scale, è possibile trasportare l'apparecchio afferrandolo in corrispondenza dell'impugnatura. Dopo la pulizia Figura a)Estrarre la spina. b)Tirare brevemente il cavo di collegamento alla rete elettrica e rilasciarlo subito (il cavo si arrotola auto- maticamente). Figura Per trasportare e /riporre l'apparecchio, è possibile servirsi dello strumento ausiliario di stazionamento situato sul lato inferiore dell'apparecchio stesso. a)Posizionare l'apparecchio verticalmente. b)Inserire il gancio della bocchetta per pavimenti nell'apposita fessura sul lato inferiore dell'apparecchio. 10* 11*

*a seconda della specifica dotazione GA 9000 883 910_GL35 04.03.2013 12:03 Seite 4243 Sostituzione del filtro

Attenzione: spegnere l'apparecchio prima di sosti- tuire il filtro! Sostituzione del sacchetto filtro

igura ● Se, quando si solleva dal pavimento l’apposita bocchetta a massima potenza, l'indicatore di sostituzione del filtro sul coperchio è completamente giallo, è necessario sostituire il sacchetto filtro, anche nel caso in cui esso non sia ancora del tutto pieno. In

uesto caso è il tipo di contenuto a rendere necessaria la sostituzione. La bocchetta, il tubo di aspirazione e il tubo flessibile non devono essere intasati; in caso contrario, l'indicatore di sostituzione del filtro potrebbe scattare. ● Per eliminare le occlusioni, è possibile staccare l’impugnatura dal tubo flessibile. Figura Apertura coperchio a)Sbloccare il coperchio tirando la leva di chiusura nel senso indicato dalla freccia. b)Aprire il coperchio tirando nel senso indicato dalla freccia. Figura a)Chiudere il sacchetto filtro tirando la linguetta di chiusura. b)Estrarre il sacchetto filtro. c)Inserire un nuovo sacchetto filtro. d)Inserire il sacchetto filtro sul supporto fino al raggiungimento del dispositivo di arresto.

Attenzione: il coperchio si chiude solo dopo che è stato applicato il sacchetto filtro. Pulizia del filtro di protezione del motore Si consiglia di pulire il filtro di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo! Figura ● Aprire il coperchio del vano di raccolta dello sporco. Figura a)Sbloccare il filtro di protezione del motore tirandolo lateralmente ed estrarlo seguendo la direzione indicata dalla freccia. b)Pulire il filtro di protezione del motore battendolo leggermente. c)In caso di forte sporco, è necessario lavare il filtro di protezione del motore. ● Successivamente, lasciarlo asciugare per almeno 24 ore. d)In seguito alla pulizia, inserire il filtro di protezione del motore nell'apparecchio, fissarlo bene e chiudere il coperchio del vano di raccolta dello sporco.

Sostituzione del filtro d'igiene Aspirapolvere con microfiltro igiene Quando effettuare la sostituzione: per ogni nuova confezione del filtro di ricambio.

igura ●Aprire il coperchio del vano di raccolta dello sporco. Figura a)Sbloccare il portafiltro azionando la leva di chiusura nel senso indicato dalla freccia. b)Rimuovere il microfiltro igiene.

)Il microfiltro igiene può essere lavato. Successivamente, lasciarlo asciugare per almeno 24 ore. d)Rimuovere il microfiltro igiene. Montare sull'apparecchio il nuovo microfiltro igiene. e)Montare il portafiltro sull’apparecchio e farlo innestare in posizione. Aspirapolvere con filtro Hepa Se l'apparecchio è dotato di un filtro Hepa, questo deve essere sostituito una volta all'anno. Figura ●Aprire il coperchio del vano di raccolta dello sporco. Figura a)Azionando la leva di chiusura nel senso indicato dalla freccia, sbloccare il filtro Hepa ed estrarlo dall’apparecchio. b)Montare il nuovo filtro Hepa e farlo innestare in posizione. Dopo aver aspirato particelle di polvere fini, pulire il filtro di protezione del motore e, se necessario, sostituire il microfiltro igiene o il filtro Hepa. Manutenzione Prima di pulire l'aspirapolvere, è necessario disattivarlo e staccare la spina. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un normale detergente per plastica.

Non utilizzare strumenti abrasivi né detergenti universali o per vetro. Non immergere mai l'aspirapolvere nell'acqua. Il vano di raccolta dello sporco può essere pulito se necessario con un altro aspirapolvere o semplicemente mediante un panno/ pennello asciutto. Con riserva di modifiche tecniche. 20*

*a seconda della specifica dotazione
